2004 YAMAHA WOLVERINE 400 Manuale de Empleo (in Spanish)

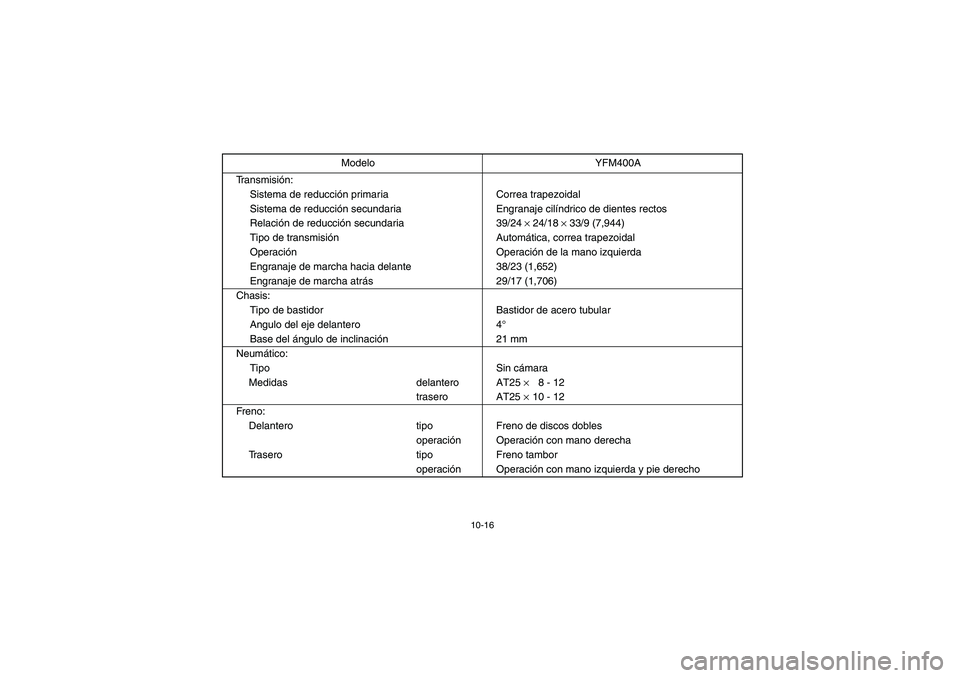

10-16
Transmisión:
Sistema de reducción primaria Correa trapezoidal
Sistema de reducción secundaria Engranaje cilíndrico de dientes rectos
Relación de reducción secundaria 39/24
× 24/18
× 33/9 (7,944)
Tipo de transmisión Automática, correa trapezoidal
Operación Operación de la mano izquierda
Engranaje de marcha hacia delante 38/23 (1,652)
Engranaje de marcha atrás 29/17 (1,706)
Chasis:
Tipo de bastidor Bastidor de acero tubular
Angulo del eje delantero 4°
Base del ángulo de inclinación21 mm
Neumático:
Tipo Sin cámara
Medidas delantero AT25
× 8 - 12
trasero AT25
×10 - 12
Freno:
Delantero tipo Freno de discos dobles
operación Operación con mano derecha
Trasero tipo Freno tambor
operación Operación con mano izquierda y pie derecho Modelo YFM400A
U5VH61.book Page 16 Friday, May 2, 2003 2:19 PM

10-17
Suspensión:
Suspensión delantero Doble horquilla
Suspensión trasero Brazo oscilante (monocross)
Amortiguador:
Amortiguador delantero Resorte en espiral / amortiguador de aceite
Amortiguador trasero Resorte en espiral / amortiguador de aceite
Trayectoria de la rueda:
Trayectoria de la rueda delantero 160 mm
Trayectoria de la rueda trasero 180 mm
Eléctrico:
Sistema de encendido DC-C.D.I.
Sistema de generador Magneto de A.C.
Tipo de batería YTX14AH (Para Europa)
YTX20L-BS (Para Oceanía)
Capacidad de la batería voltage 12 V, 12 Ah (Para Europa)
12 V, 18 Ah (Para Oceanía)
Tipo del faro: Bombilla de criptonModelo YFM400A
U5VH61.book Page 17 Friday, May 2, 2003 2:19 PM

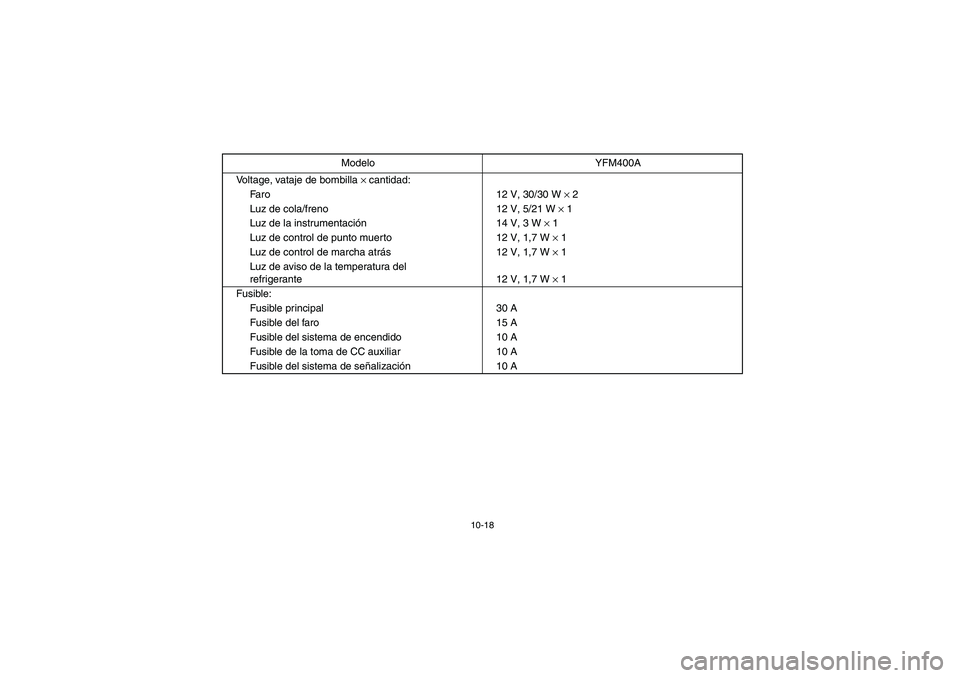

10-18
Voltage, vataje de bombilla
× cantidad:
Faro 12 V, 30/30 W
× 2
Luz de cola/freno 12 V, 5/21 W
× 1
Luz de la instrumentación 14 V, 3 W
× 1
Luz de control de punto muerto 12 V, 1,7 W
× 1
Luz de control de marcha atrás 12 V, 1,7 W
× 1
Luz de aviso de la temperatura del
refrigerante 12 V, 1,7 W
× 1
Fusible:
Fusible principal 30 A
Fusible del faro 15 A
Fusible del sistema de encendido 10 A
Fusible de la toma de CC auxiliar 10 A
Fusible del sistema de señalización10 A Modelo YFM400A
U5VH61.book Page 18 Friday, May 2, 2003 2:19 PM

11-1
EBU01070
Conversion tableACS-02EAll specification data in this manual are listed in SI
and METRIC UNITS.
Use this table to convert METRIC unit values to
IMPERIAL unit values.
Example:
METRIC
VALUECONVERSION
FACTORIMPERIAL
VALUE
2 mm× 0.03937 = 0.08 in
Conversion table
METRIC SYSTEM TO IMPERIAL SYSTEM
Metric unitConversion
factorImperial unit
Torquem·kgf
m·kgf
cm·kgf
cm·kgf
× 7.233× 86.794× 0.0723× 0.8679ft·lbf
in·lbf
ft·lbf
in·lbf
Weightkg
g× 2.205× 0.03527lb
oz
Speed km/h× 0.6214 mi/h
Distancekm
m
m
cm
mm× 0.6214× 3.281× 1.094× 0.3937× 0.03937mi
ft
yd
in
in
Volume,
Capacitycc (cm
3)
cc (cm3)
L (liter)
L (liter)
× 0.03527× 0.06102× 0.8799× 0.2199oz (IMP liq.)
cu·in
qt (IMP liq.)
gal (IMP liq.)
Miscellaneouskg/mm
kgf/cm
2
°
C
× 55.997× 14.2234× 1.8 + 32 lb/in
psi (lbf/in
2)
°
F
U5VH61.book Page 1 Friday, May 2, 2003 2:19 PM

11-2
11
FBU01070
Tableau de conversionACS-02FToutes les données techniques figurant dans ce manuel
sont exprimées en Système International ou métrique (SI).
Recourir au tableau suivant afin de convertir les données
métriques en données impériales.
Exemple :MÉTRIQUE FACTEUR DE
CONVERSIONIMPÉRIAL
2 mm×
0,03937 = 0,08 inTableau de conversion
SYSTÈME MÉTRIQUE À IMPÉRIAL
Système métriqueFacteur de
conversionSystème impérial
Couplem·kgf
m·kgf
cm·kgf
cm·kgf
× 7,233× 86,794× 0,0723× 0,8679ft·lbf
in·lbf
ft·lbf
in·lbf
Poidskg
g× 2,205× 0,03527lb
oz
Vitesse km/h× 0,6214 mi/h
Distancekm
m
m
cm
mm× 0,6214× 3,281× 1,094× 0,3937× 0,03937mi
ft
yd
in
in
Volume /
Capacitécc (cm
3)
cc (cm3)
l (litres)
l (litres)
× 0,03527× 0,06102× 0,8799× 0,2199oz (Imp. liq.)
cu·in
qt (Imp. liq.)
gal (Imp. liq.)
Diverskg/mm
kgf/cm
2
°
C
× 55,997× 14,2234× 1,8 + 32 lb/in
psi (lbf/in
2)
°
F
SBU01070
Tabla de conversiónACS-02STodos los datos de especificaciones que figuran en
este manual se expresan en SI y UNIDADES MÉ-
TRICAS.
Utilice esta tabla para convertir los valores en unida-
des MÉTRICAS a unidades IMPERIALES.
Ejemplo:MÉTRICO FACTOR DE
CONVERSIÓNIMPERIAL
2 mm× 0,03937 = 0,08 inTabla de conversión
SISTEMA MÉTRICO A SISTEMA IMPERIAL
Unidad métricaFactor de
conversiónUnidad imperial
Par torsorm·kgf
m·kgf
cm·kgf
cm·kgf
× 7,233× 86,794× 0,0723× 0,8679ft·lbf
in·lbf
ft·lbf
in·lbf
Pesokg
g× 2,205× 0,03527lb
oz
Velocidad km/h× 0,6214 mi/h
Distanciakm
m
m
cm
mm× 0,6214× 3,281× 1,094× 0,3937× 0,03937mi
ft
yd
in
in
Volumen,
Capacidadcc (cm
3)
cc (cm3)
L (litros)
L (litros)
× 0,03527× 0,06102× 0,8799× 0,2199oz (IMP liq.)
cu·in
qt (IMP liq.)
gal (IMP liq.)
Varioskg/mm
kgf/cm
2
°
C
× 55,997× 14,2234× 1,8 + 32 lb/in
psi (lbf/in
2)
°
F
U5VH61.book Page 2 Friday, May 2, 2003 2:19 PM

B6.fm Page 1 Monday, June 18, 2001 11:18 AM

B6.fm Page 1 Monday, June 18, 2001 11:18 AM

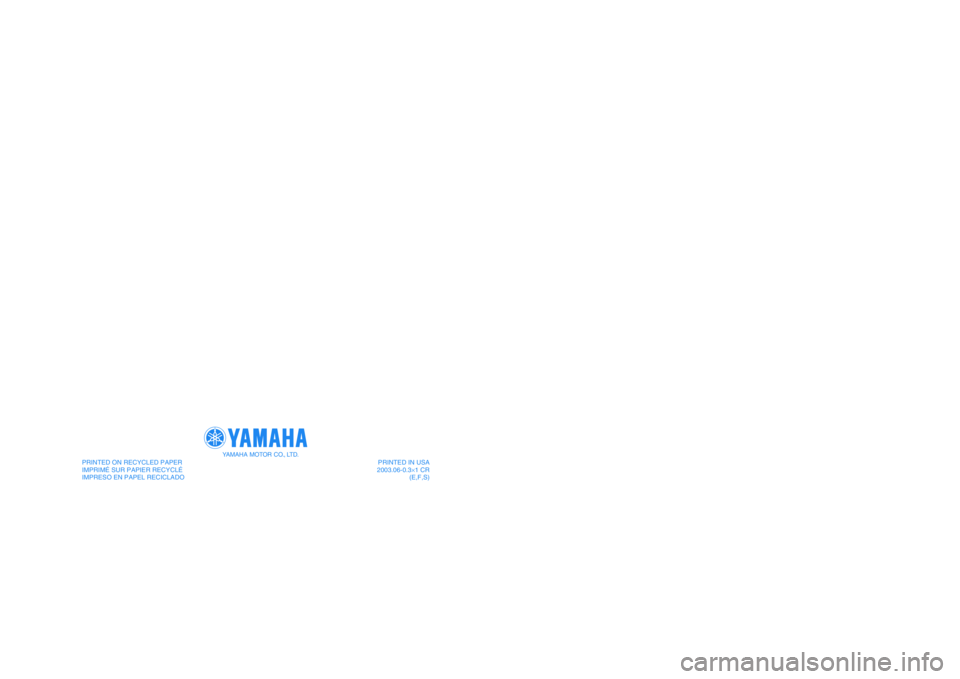

PRINTED IN USA
