2003 MITSUBISHI OUTLANDER Руководство по эксплуатации и техобслуживанию (in Russian)

Уход за автомобилем

Легкосплавные диски*

Е00901500086

1. Поливая колесный диск водой, удалите грязь при помощи губки.

2. Если загрязнение не удаляется водой, воспользуйтесь нейтраль-

ным моющим средством.

Помыв колесный диск, смойте остатки нейтрального моющего

средства.

3. Тщательно протрите колесный диск замшей или мягкой тканью.

ПРЕДОСТЕРЕЖЕНИЕ

• Запрещается использовать для мойки колес щетку или другой

твердый инструмент.

Это может привести к образованию царапин на колесных дисках.

• Запрещается использовать чистящие составы, содержащие абра-

зивные вещества, щелочи или кислоты. Это может привести к

отслаиванию покрытия колесных дисков, к их обесцвечиванию

или к образованию на них пятен.

• Запрещается направлять на колесные диски струю горячей воды

из моечной установки или другого источника.

• Попадание морской воды или антигололедного реагента, кото-

рым обрабатывают дороги, может привести к коррозии дисков.

При первой же возможности смойте такие вещества.
Оконные стекла

Е00901600032

Обычно оконные стекла очищаются только губкой и водой.

Для удаления масла, смазочных материалов, следов насекомых и т. д.

можно воспользоваться составом для чистки стекла. Вымыв стекло,

протрите его чистой сухой мягкой тряпкой. Запрещается мыть стекла

тканью, использовавшейся для мытья лакокрасочного покрытия.

Восковая паста с окрашенных поверхностей может попасть на стекло,

что приведет к уменьшению его прозрачности и ухудшению обзора.

ПРИМЕЧАНИЕ

• Для очистки внутренней поверхности заднего стекла исполь-

зуйте только мягкую ткань. Протирайте стекло вдоль провод-

ников обогревателя заднего стекла, чтобы не повредить их.

Щетки стеклоочистителя

Е00901700017

Для удаления с резинок стеклоочистителя смазки, следов насекомых

и т. д. используйте мягкую ткань и состав для чистки стекла. Если

щетки не обеспечивают качественной очистки стекла, резинки ще-

ток следует заменить (см. стр. 8-26).

Чистка люка и стеклянной крыши*

E009022O00I9

Для очистки внутренней поверхности люка используйте только мяг-

кую ткань. Песок и другие твердые инородные частицы следует уда-

лить тряпкой, смоченной в теплой воде с нейтральным моющим

средством. Остатки моющего средства следует удалить губкой, смо-

ченной в чистой воде.

ПРИМЕЧАНИЕ

• Протирая люк жесткой материей или органическими раство-

рителями (бензином, растворителем краски и т. п.), можно по-

вредить защитное покрытие, нанесенное на внутреннюю сто-

рону люка.

7-8
Mitsubishi Outlander & Mitsubishi Airtrek Club www.outlander.net.ru

Уход за автомобилем

Защита шасси и днища автомобиля

Е00902000075

Днище автомобиля обработано на заводе для зашиты от коррозии.

На некоторые участки нанесены антикоррозийные составы и воско-

вая паста.

Однако по мере эксплуатации автомобиля эти защитные покрытия

разрушаются в результате ударов вылетающих из-под колес камней и

воздействия реагентов, которыми обрабатывают дороги. Рекоменду-

ется ежегодно тщательно проверять состояние кузова. Кроме того,

рекомендуется регулярно (весной и осенью) проверять состояние

днища и нижней части кузова, устраняя повреждения защитного по-

крытия.

Так как для ухода за автомобилем подходят не все имеющиеся в про-

даже материалы, рекомендуется эту работу выполнять в авторизован-

ном сервисном центре MITSUBISHI.

При мойке автомобиля, особенно зимой, промывайте днище водой

для удаления грязи и пыли, в которых могут содержаться соль, реа-

генты, которыми обрабатывают дороги, и т. д.

Моторный отсек

Е00902100018

Моторный отсек следует мыть в начале и в конце зимнего сезона.

Особое внимание следует уделить кромкам, щелям и внешним узлам,

где может скапливаться грязь, содержащая реагенты, которыми обра-

батывают дороги, и другие коррозионно-активные вещества.

Если в вашей местности дороги обрабатываются солью и другими ре-

агентами, моторный отсек следует мыть не реже одного раза в три

месяца.

7-9
Mitsubishi Outlander & Mitsubishi Airtrek Club www.outlander.net.ru

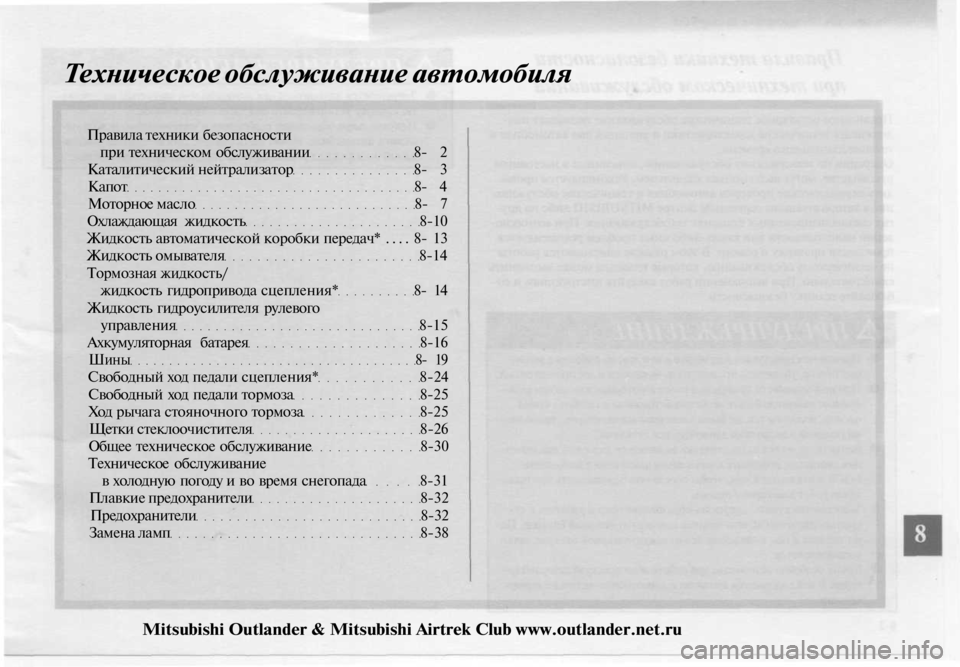

Техническое обслуживание автомобиля

Правила техники безопасности

при техническом обслуживании 8- 2

Каталитический нейтрализатор 8- 3

Капот 8- 4

Моторное масло 8- 7

Охлаждающая жидкость 8-10

Жидкость автоматической коробки передач* .... 8- 13

Жидкость омывателя 8-14

Тормозная жидкость/

жидкость гидропривода сцепления* 8- 14

Жидкость гидроусилителя рулевого

управления 8-15

Ахкумуляторная батарея 8-16

Шины 8- 19

Свободный ход педали сцепления* 8-24

Свободный ход педали тормоза 8-25

Ход рычага стояночного тормоза 8-25

Щетки стеклоочистителя 8-26

Общее техническое обслуживание 8-30

Техническое обслуживание

в холодную погоду и во время снегопада 8-31

Плавкие предохранители 8-32

Предохранители 8-32

Замена ламп 8-38

Mitsubishi Outlander & Mitsubishi Airtrek Club www.outlander.net.ru

Техническое обслуживание автомобиля

Правила техники безопасности

при техническом обслуживании

Е01000100070

Правильное регулярное техническое обслуживание позволяет под-

держивать технические характеристики и внешний вид автомобиля в

течение длительного времени.

Операции по техническому обслуживанию, описанные в настоящем

руководстве, могут выполняться владельцем. Рекомендуется прово-

дить периодические проверки автомобиля и техническое обслужива-

ние в авторизованном сервисном центре MITSUBISHI либо на дру-

гих специализированных станциях техобслуживания. При возникно-

вении неисправности или каких-либо иных проблем рекомендуется

произвести проверку и ремонт. В этом разделе описываются работы

по техническому обслуживанию, которые владелец может выполнить

самостоятельно. При выполнении работ следуйте инструкциям и со-

блюдайте технику безопасности.

ПРЕДУПРЕЖДЕНИЕ

• Прежде чем приступать к проверке или к другим работам в мотор-

ном отсеке, убедитесь, что двигатель выключен и достаточно остыл.

• При необходимости проведения работ в моторном отсеке при рабо-

тающем двигателе будьте особенно осторожны и следите, чтобы

одежда, волосы и т. п. не были захвачены вентилятором, приводны-

ми ремнями или другими движущимися деталями.

• Вентилятор может автоматически включиться даже при выключен-

ном двигателе; поверните ключ в замке зажигания в положение

LOCK и извлеките ключ, чтобы обеспечить безопасность при прове-

дении работ в моторном отсеке.

• Запрещается курить, допускать образование искр и работать с от-

крытым пламенем вблизи топлива или аккумуляторной батареи. Па-

ры топлива и газ, выделяющийся из аккумуляторной батареи, легко

воспламеняются.

• Будьте особенно осторожны при работе вблизи аккумуляторной ба-

тареи. В ней содержится ядовитая и коррозионно-активная серная
ПРЕДУПРЕЖДЕНИЕ

• Запрещается находиться под автомобилем, поднятым на домкра-

те. Следует устанавливать под автомобиль стойки.

• Неправильное обращение с деталями и материалами, используе-

мыми в автомобиле, может быть опасно. Для получения необхо-

димой информации рекомендуется обратиться к специалистам.

8-2

Mitsubishi Outlander & Mitsubishi Airtrek Club www.outlander.net.ru

Техническое обслуживание автомобиля

Каталитический нейтрализатор

Е01000200097

При обычной эксплуатации особых мер предосторожности не требу-

ется, кроме одной: следует использовать только неэтилированный

бензин.

Выпускная система с каталитическим нейтрализатором является ис-

ключительно эффективным средством снижения токсичности отра-

ботавших газов. Каталитический нейтрализатор устанавливается в

выпускной системе.

Для обеспечения эффективной работы каталитического нейтрализа-

тора и предотвращения его повреждения очень важно правильно

отрегулировать двигатель.

ПРЕДОСТЕРЕЖЕНИЕ

• При неправильной эксплуатации автомобиля каталитический ней-

трализатор может быть поврежден. При нарушении нормальной

работы двигателя, в особенности при пропусках зажигания или

при других значительных неисправностях, автомобиль следует

немедленно направить в ремонт. Продолжительная эксплуатация

автомобиля с сильным перегревом может привести к повреждению

нейтрализатора и автомобиля.

ПРЕДУПРЕЖДЕНИЕ

• Правило, общее для всех автомобилей: запрещается останавли-

вать автомобиль и допускать езду на автомобиле в местах, где воз-

можно соприкосновение легковоспламеняющихся материалов, на-

пример сухой травы или листьев, с горячими деталями выпускной

системы автомобиля, так как это может привести к возгоранию.

• Запрещается наносить на каталитический нейтрализатор грунтов-

ку, краску или антикоррозионное покрытие.
Каталитический нейтрализатор быстро нагревается и при перегреве

может повредиться. Для предотвращения попадания несгоревшего

топлива в каталитический нейтрализатор необходимо соблюдать сле-

дующие правила.

• Следует использовать ТОЛЬКО НЕЭТИЛИРОВАННЫЙ

БЕНЗИН марки, указанной в разделе «Выбор топлива» на

стр. 2.

• Запрещается ездить с очень низким уровнем топлива в баке;

нехватка топлива может явиться причиной выхода из строя ка-

талитического нейтрализатора.

• Запрещается запускать двигатель путем толкания, буксировки

автомобиля или при движении под уклон. Если аккумулятор-

ная батарея разряжена, воспользуйтесь для запуска двигателя

вспомогательной аккумуляторной батареей.

• Не допускайте работы двигателя на холостом ходу с отключен-

ным от свечи зажигания или снятым высоковольтным прово-

дом, например при проведении диагностики.

• Не допускайте длительной работы двигателя на холостом ходу

с перебоями или при неисправности.

• Запрещается увеличивать частоту вращения двигателя перед

выключением зажигания. Эта мера предотвратит повреждение

каталитического нейтрализатора в результате попадания несго-

ревшего топлива.

• Следует прекратить движение, если мощность двигателя

значительно снизилась, если двигатель работает на ненормаль-

но высоких или низких оборотах или при появлении призна-

ков других неисправностей двигателя, например в системе за-

жигания.

При невозможности немедленной остановки следует снизить

скорость и продолжать движение лишь в течение небольшого

времени. Рекомендуется как можно скорее провести проверку

автомобиля.

8-3
Mitsubishi Outlander & Mitsubishi Airtrek Club www.outlander.net.ru

Техническое обслуживание автомобиля

• В редких ситуациях, связанных с серьезными неисправностя-

ми двигателя, запах горения может указывать на сильный пе-

регрев каталитического нейтрализатора.

В этом случае автомобиль следует остановить в безопасном ме-

сте, выключить двигатель и дать автомобилю остыть. После

этого следует немедленно провести техническое обслужива-

ние, включая регулировку двигателя в соответствии с рекомен-

дациями изготовителя.
Капот

Открытие капота

Чтобы отпереть замок капота, потяните рычаг на себя.

8-4
Mitsubishi Outlander & Mitsubishi Airtrek Club www.outlander.net.ru

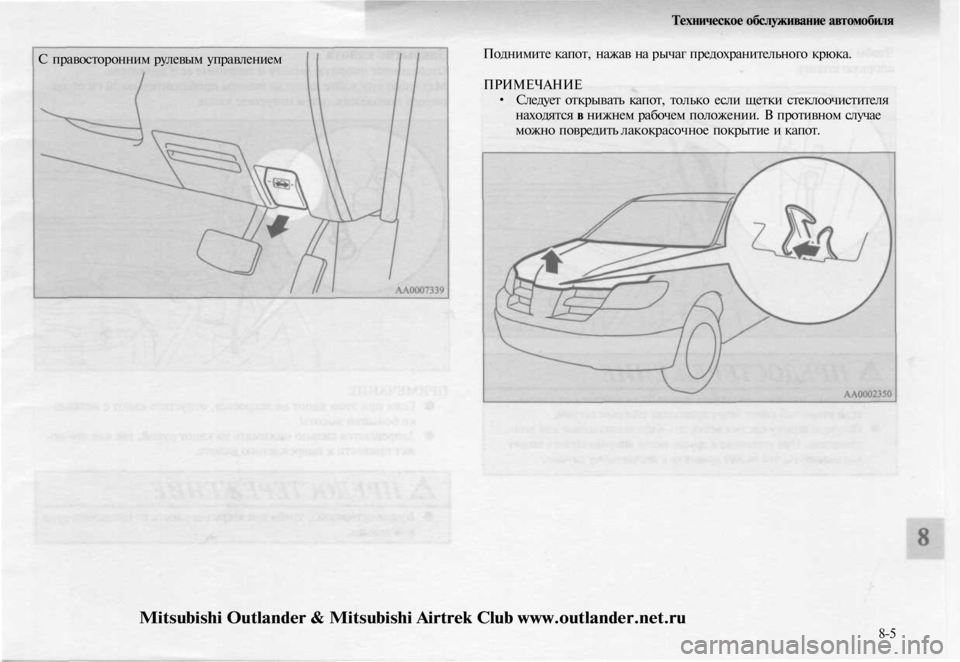

С правосторонним рулевым управлением
Техническое обслуживание автомобиля

Поднимите капот, нажав на рычаг предохранительного крюка.

ПРИМЕЧАНИЕ

• Следует открывать капот, только если щетки стеклоочистителя

находятся в нижнем рабочем положении. В противном случае

можно повредить лакокрасочное покрытие и капот.

8-5
Mitsubishi Outlander & Mitsubishi Airtrek Club www.outlander.net.ru

Техническое обслуживание автомобиля

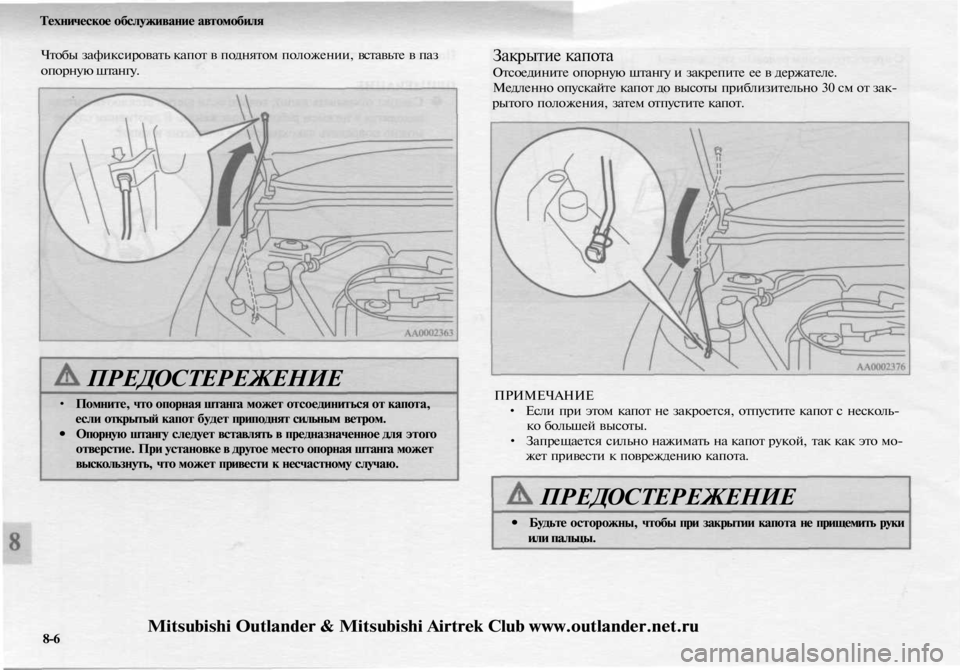

Чтобы зафиксировать капот в поднятом положении, вставьте в паз

опорную штангу.

ПРЕДОСТЕРЕЖЕНИЕ

• Помните, что опорная штанга может отсоединиться от капота,

если открытый капот будет приподнят сильным ветром.

• Опорную штангу следует вставлять в предназначенное для этого

отверстие. При установке в другое место опорная штанга может

выскользнуть, что может привести к несчастному случаю.
Закрытие капота

Отсоедините опорную штангу и закрепите ее в держателе.

Медленно опускайте капот до высоты приблизительно 30 см от зак-

рытого положения, затем отпустите капот.

ПРИМЕЧАНИЕ

• Если при этом капот не закроется, отпустите капот с несколь-

ко большей высоты.

• Запрещается сильно нажимать на капот рукой, так как это мо-

жет привести к повреждению капота.

ПРЕДОСТЕРЕЖЕНИЕ

• Будьте осторожны, чтобы при закрытии капота не прищемить руки

или пальцы.

8-6
Mitsubishi Outlander & Mitsubishi Airtrek Club www.outlander.net.ru
