2003 MITSUBISHI OUTLANDER Руководство по эксплуатации и техобслуживанию (in Russian)

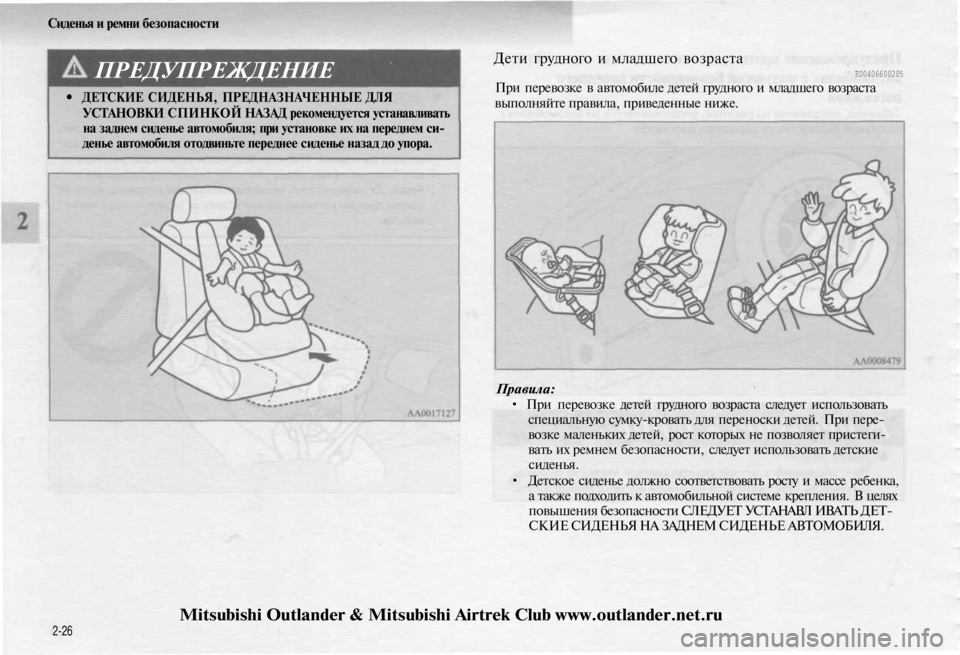

Сиденья и ремни безопасности

ПРЕДУПРЕЖДЕНИЕ

• ДЕТСКИЕ СИДЕНЬЯ, ПРЕДНАЗНАЧЕННЫЕ ДЛЯ

УСТАНОВКИ СПИНКОЙ НАЗАД рекомендуется устанавливать

на заднем сиденье автомобиля; при установке их на переднем си-

денье автомобиля отодвиньте переднее сиденье назад до упора.
Дети грудного и младшего возраста

Е00406600205

При перевозке в автомобиле детей грудного и младшего возраста

выполняйте правила, приведенные ниже.

Правила:

• При перевозке детей грудного возраста следует использовать

специальную сумку-кровать для переноски детей. При пере-

возке маленьких детей, рост которых не позволяет пристеги-

вать их ремнем безопасности, следует использовать детские

сиденья.

• Детское сиденье должно соответствовать росту и массе ребенка,

а также подходить к автомобильной системе крепления. В целях

повышения безопасности СЛЕДУЕТ УСТАНАВЛ ИВАТЬ ДЕТ-

СКИЕ СИДЕНЬЯ НА ЗАДНЕМ СИДЕНЬЕ АВТОМОБИЛЯ.

2-26
Mitsubishi Outlander & Mitsubishi Airtrek Club www.outlander.net.ru

Сиденья и ремни безопасности

• Перед покупкой детского сиденья попробуйте установить его

на заднем сиденье автомобиля, чтобы убедиться, что оно на-

дежно крепится. Установка детских сидений, выпускаемых не-

которыми изготовителями, может вызвать сложности из-за

особенностей расположения пряжек ремней безопасности или

формы подушки сиденья автомобиля.

Если после пристегивания ремнем безопасности детское сиде-

нье можно легко переместить вперед или в сторону, выберите

детское сиденье другого изготовителя.

ПРЕДУПРЕЖДЕНИЕ

• При установке детского сиденья соблюдайте инструкцию изгото-

вителя детского сиденья. Невыполнение требований инструкции

может стать причиной тяжелой травмы или гибели ребенка.

• После установки детского сиденья попытайтесь сдвинуть его в

продольном и поперечном направлении, чтобы убедиться, что оно

надежно зафиксировано. Если сиденье не зафиксировано долж-

ным образом, в случае столкновения или резкой остановки оно

может причинить тяжелые травмы ребенку или другим пассажи-

рам.

• Если детское сиденье не используется, закрепите его ремнем бе-

зопасности или снимите с автомобиля, чтобы уберечь ребенка от

травм.
ПРИМЕЧАНИЕ

• В зависимости от формы сидений в автомобиле и типа приоб-

ретенного детского сиденья возможны следующие два способа

крепления детского сиденья в автомобиле:

• На нижних креплениях заднего сиденья, ТОЛЬКО в том

случае, если детское сиденье имеет крепления типа ISOF1X

(см. стр. 2-32).

• Ремнем безопасности (см. стр. 2-35, 2-37).

2-27
Mitsubishi Outlander & Mitsubishi Airtrek Club www.outlander.net.ru

Сиденья и ремни безопасности

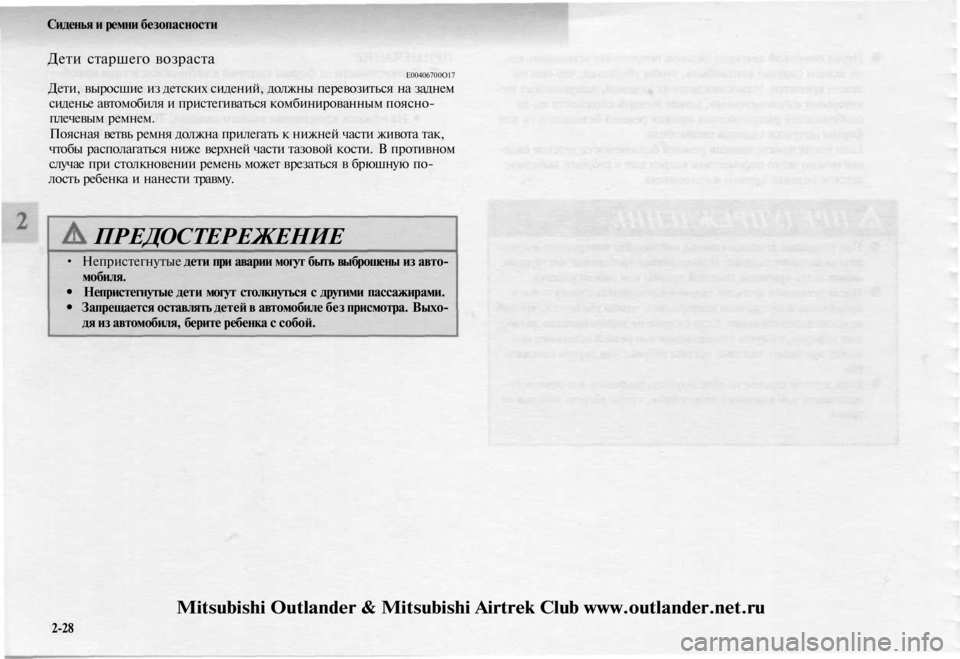

Дети старшего возраста

Е00406700О17

Дети, выросшие из детских сидений, должны перевозиться на заднем

сиденье автомобиля и пристегиваться комбинированным поясно-

плечевым ремнем.

Поясная ветвь ремня должна прилегать к нижней части живота так,

чтобы располагаться ниже верхней части тазовой кости. В противном

случае при столкновении ремень может врезаться в брюшную по-

лость ребенка и нанести травму.

ПРЕДОСТЕРЕЖЕНИЕ

• Непристегнутые дети при аварии могут быть выброшены из авто-

мобиля.

• Непристегнутые дети могут столкнуться с другими пассажирами.

• Запрещается оставлять детей в автомобиле без присмотра. Выхо-

дя из автомобиля, берите ребенка с собой.

2-28
Mitsubishi Outlander & Mitsubishi Airtrek Club www.outlander.net.ru

Сиденья и ремни безопасности

Возможность размещения детей на различных местах в салоне

Весовая группа

0 до 10 кг (0-9 месяцев)

0+ до 13 кг (0-2 года)

1 от 9 до 18 кг (9 мес- 4 года)

II и III от 15 до 36 кг (4-12 лет)
Расположение сиденья

Переднее пассажирское

UF*1

UF*1

UF*1,
L*3

UF*!,L*4
Заднее боковое

X

L*2

L*3

L*4
Заднее среднее

X

X

L*3

L*4

*'Спинку сиденья необходимо установить вертикально.

Расшифровка символов вышеприведенной таблицы:

• U - пригодно для установки сидений «универсальной» категории, одобренных для использования детьми данной весовой категории.

• UF - пригодно для установки сидений спинкой назад «универсальной» категории, одобренных для использования детьми данной весовой

категории.

• L - пригодно для установки специальных детских сидений (оригинальных аксессуаров MITSUBISHI).

• В - встроенное сиденье, одобренное для использования детьми данной весовой категории.

• X - не пригодно для установки детского сиденья, предназначенного для детей данной весовой категории.

L (информация об оригинальных аксессуарах по каталогу)

*2

*3

*4
Номер оригинальной запчасти

MZ312807

MZ312745

MZ313045

MZ312808
Номер официального утверждения по ЕСЕ

Е1-03301146

Е1-03301136

Е1-03301133

Е1-03301148

2-29
Mitsubishi Outlander & Mitsubishi Airtrek Club www.outlander.net.ru

Сиденья и ремни безопасности

ПРИМЕЧАНИЕ

• Вышеприведенные таблицы соответствия относятся к детским сиденьям, устанавливаемым с помощью ремней безопасности.

• При установке на заднем сиденье оригинального детского сиденья MITSUBISHI (номер по каталогу MZ313045) его можно зафиксировать

и с помощью креплений ISOFIX.

• Оригинальные сиденья MITSUBISHI для весовой категории от 0 до 10 кг (от 0 до 9 месяцев) не выпускаются. MITSUBISHI MOTORS

Europe B.V. оставляет за собой право на внесение изменений в конструкцию без предварительного уведомления. Более подробную инфор-

мацию можно получить в авторизованном сервисном центре MITSUBISHI.

2-30
Mitsubishi Outlander & Mitsubishi Airtrek Club www.outlander.net.ru

Сиденья и ремни безопасности

Точки крепления детских сидений

Е00406900!78

Расположение точек крепления

На задней стороне спинки задних сидений имеются три точки креп-

ления детских сидений. Они предназначены для крепления ремней,

удерживающих детское сиденье, на каждом из трех мест на заднем

сиденье автомобиля.

ПРЕДОСТЕРЕЖЕНИЕ

Точки крепления предназначены только для фиксации детских си-

дений, устанавливаемых на заднем сиденье автомобиля.
Установка крепления ремня сиденья

1. Снимите подголовник с пассажирского места, на которое тре-

буется установить детское сиденье.

2. Пристегните крюк верхнего ремня крепления детского сиденья

(А) к крепежной скобе (В) и затяните верхний ремень крепле-

ния так, чтобы плотно пристегнуть сиденье.

ПРЕДУПРЕЖДЕНИЕ

Крепления детских сидений рассчитаны только на нагрузку, со-

здаваемую правильно установленными сиденьями. Запрещается

их использование для установки ремней безопасности для взрос-

лых, крепления других предметов и оборудования автомобиля.
2

2-31
Mitsubishi Outlander & Mitsubishi Airtrek Club www.outlander.net.ru

Сиденья и ремни безопасности

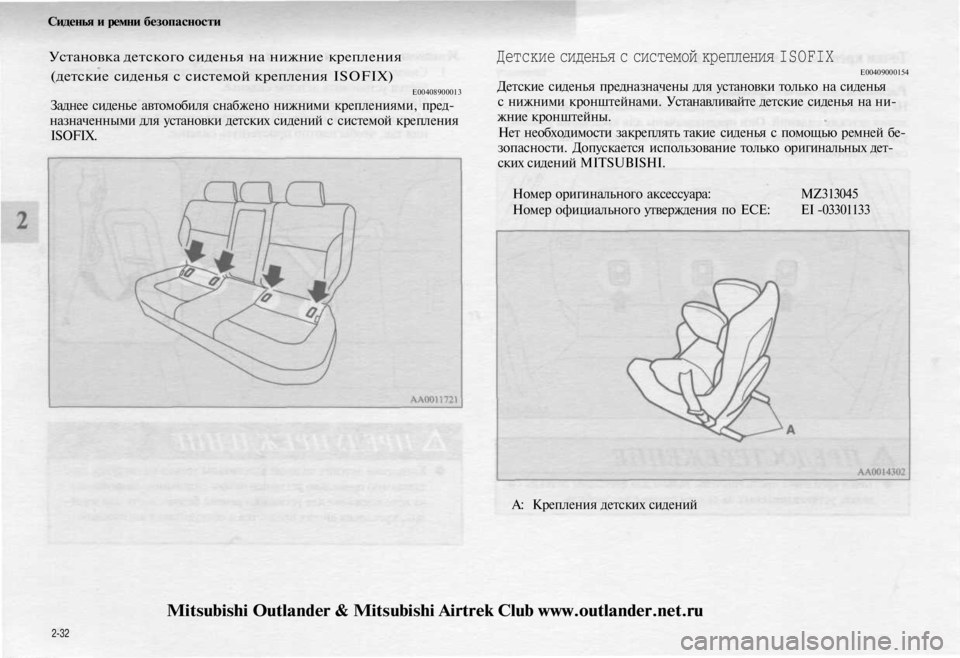

Установка детского сиденья на нижние крепления

(детские сиденья с системой крепления ISOFIX)

Е00408900013

Заднее сиденье автомобиля снабжено нижними креплениями, пред-

назначенными для установки детских сидений с системой крепления

ISOFIX.
Детские сиденья с системой крепления ISOFIX

Е00409000154

Детские сиденья предназначены для установки только на сиденья

с нижними кронштейнами. Устанавливайте детские сиденья на ни-

жние кронштейны.

Нет необходимости закреплять такие сиденья с помощью ремней бе-

зопасности. Допускается использование только оригинальных дет-

ских сидений MITSUBISHI.

Номер оригинального аксессуара: MZ313045

Номер официального утверждения по ЕСЕ: ЕI -03301133

А: Крепления детских сидений

2-32
Mitsubishi Outlander & Mitsubishi Airtrek Club www.outlander.net.ru

ПРЕДУПРЕЖДЕНИЕ

• Детские сиденья других производителей (не MITSUBISHI) могут

быть неправильно установлены, в результате чего ребенок может

получить серьезную травму. Пользуйтесь только оригинальными

детскими сиденьями MITSUBISHI.
Сиденья и ремни безопасности

Установка детского сиденья

1. Вставьте кронштейны детского сиденья (А) в нижние крепле-

ния (В) в соответствии с инструкцией изготовителя детского

сиденья.

А: Кронштейн

В: Крепление

С: Спинка сиденья автомобиля

D: Подушка сиденья автомобиля

Е: Нижний кронштейн

2-33
Mitsubishi Outlander & Mitsubishi Airtrek Club www.outlander.net.ru
