2003 MITSUBISHI OUTLANDER Руководство по эксплуатации и техобслуживанию (in Russian)

Техническое обслуживание автомобиля

Комбинированные задние фонари

Е01004200226

1. Выверните винты (А) крепления комбинированного заднего

фонаря.
2. Сдвиньте комбинированный фонарь к борту автомобиля (1) и

ослабьте зажимы (В).

Сдвиньте комбинированный фонарь к задней части автомобиля

(2) и снимите зажимы (В).

8-55
Mitsubishi Outlander & Mitsubishi Airtrek Club www.outlander.net.ru

Техническое обслуживание автомобиля

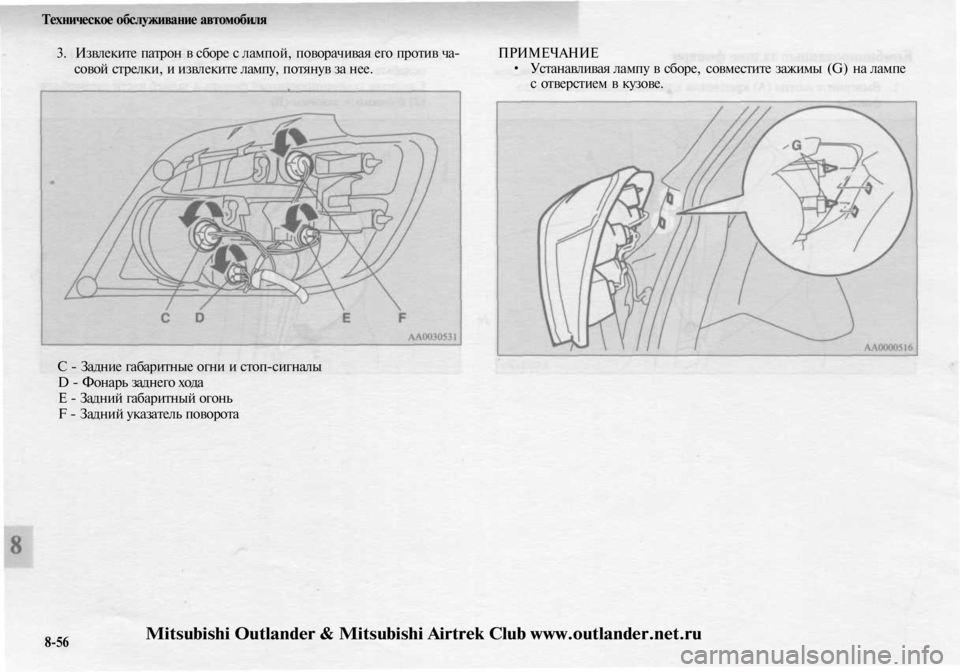

3. Извлеките патрон в сборе с лампой, поворачивая его против ча-

совой стрелки, и извлеките лампу, потянув за нее.
ПРИМЕЧАНИЕ

• Устанавливая лампу в сборе, совместите зажимы (G) на лампе

с отверстием в кузове.

С - Задние габаритные огни и стоп-сигналы

D - Фонарь заднего хода

Е - Задний габаритный огонь

F - Задний указатель поворота

8-56
Mitsubishi Outlander & Mitsubishi Airtrek Club www.outlander.net.ru

Техническое обслуживание автомобиля

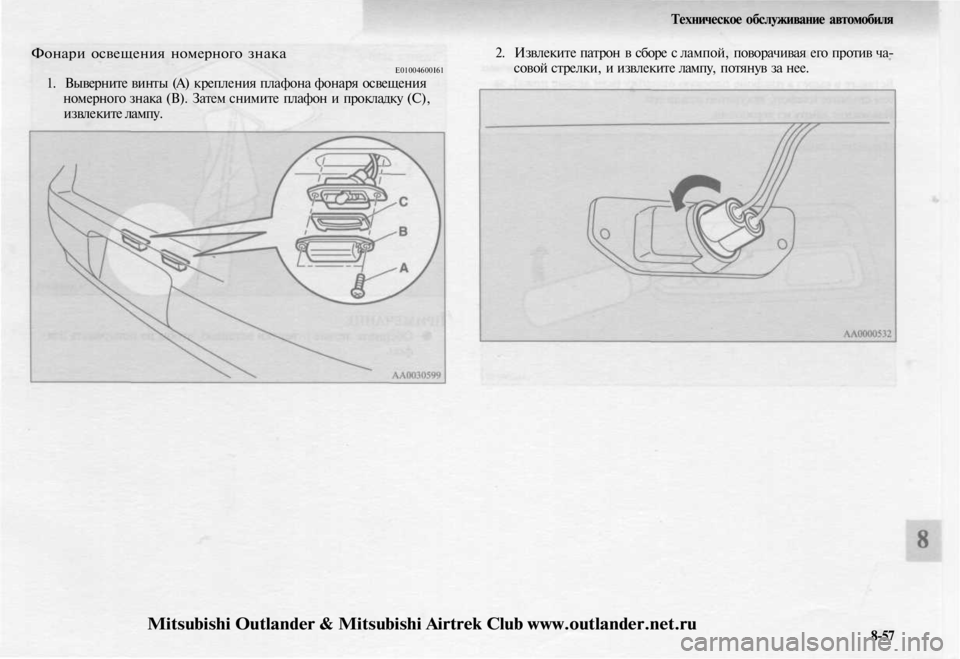

Фонари освещения номерного знака

E01004600I61

1. Выверните винты (А) крепления плафона фонаря освещения

номерного знака (В). Затем снимите плафон и прокладку (С),

извлеките лампу.
2. Извлеките патрон в сборе с лампой, поворачивая его против ча-

совой стрелки, и извлеките лампу, потянув за нее.

8-57
Mitsubishi Outlander & Mitsubishi Airtrek Club www.outlander.net.ru

Техническое обслуживание автомобиля

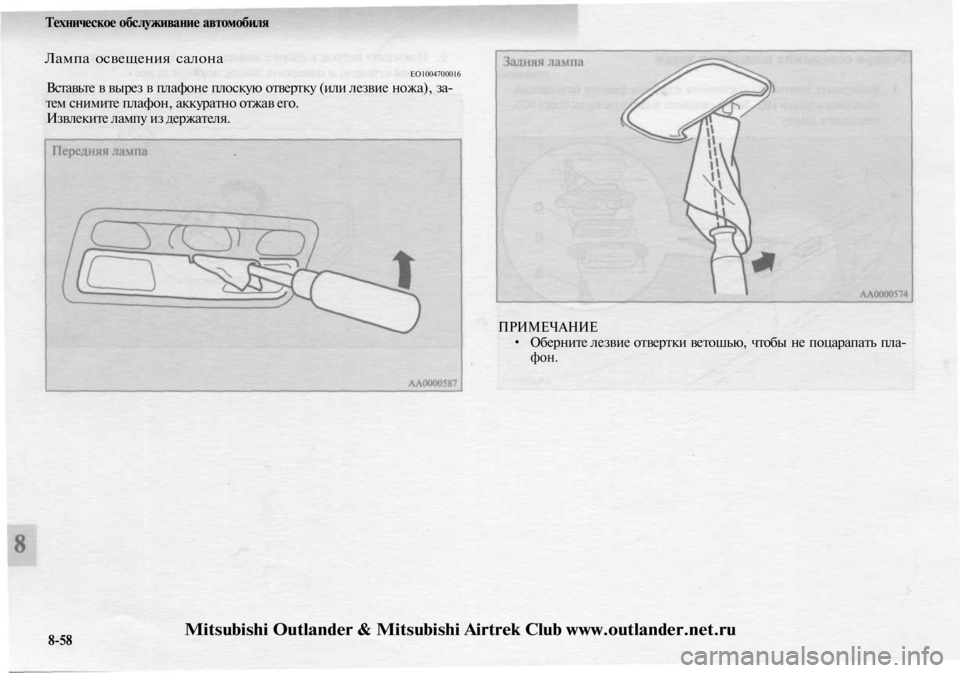

Лампа освещения салона

ЕО1004700016

Вставьте в вырез в плафоне плоскую отвертку (или лезвие ножа), за-

тем снимите плафон, аккуратно отжав его.

Извлеките лампу из держателя.

ПРИМЕЧАНИЕ

• Оберните лезвие отвертки ветошью, чтобы не поцарапать пла-

фон.

8-58
Mitsubishi Outlander & Mitsubishi Airtrek Club www.outlander.net.ru

Техническое обслуживание автомобиля

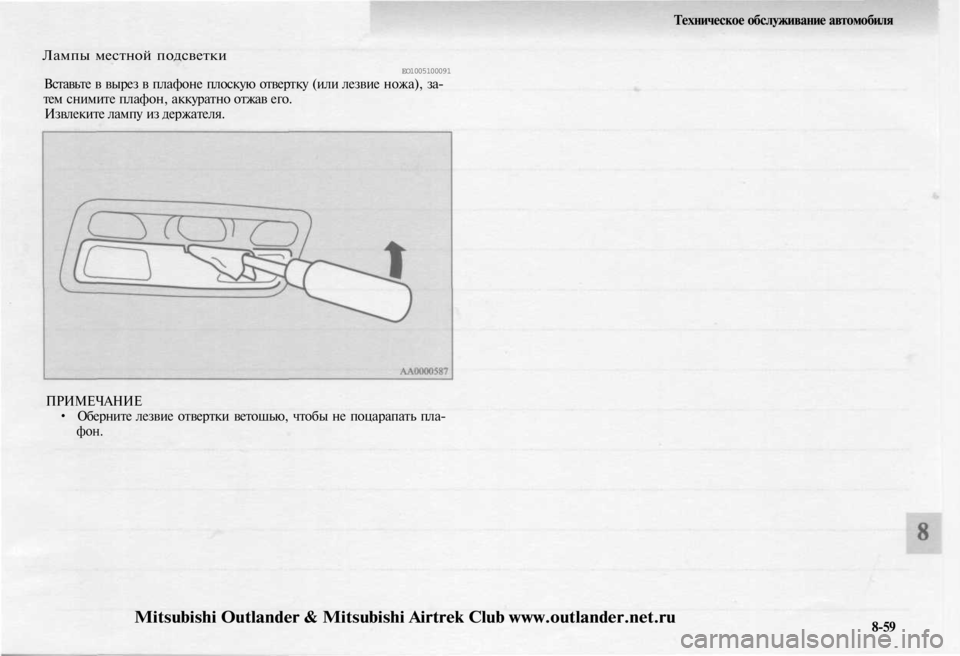

Лампы местной подсветки

ЕО1005100091

Вставьте в вырез в плафоне плоскую отвертку (или лезвие ножа), за-

тем снимите плафон, аккуратно отжав его.

Извлеките лампу из держателя.

ПРИМЕЧАНИЕ

• Оберните лезвие отвертки ветошью, чтобы не поцарапать пла-

фон.

8-59
Mitsubishi Outlander & Mitsubishi Airtrek Club www.outlander.net.ru

Технические характеристики

Идентификационные таблички и надписи 9- 2

Габаритные размеры автомобиля 9- 5

Эксплуатационные характеристики автомобиля . 9- 7

Весовые параметры автомобиля 9- 8

Технические характеристики двигателя 9- 9

Технические характеристики коробки передач ... 9- 10

Электрооборудование 9-11

Колесные диски и шины 9-12

Прочие технические характеристики 9-13

Расход топлива 9-14

Заправочные объемы 9- 15

Mitsubishi Outlander & Mitsubishi Airtrek Club www.outlander.net.ru

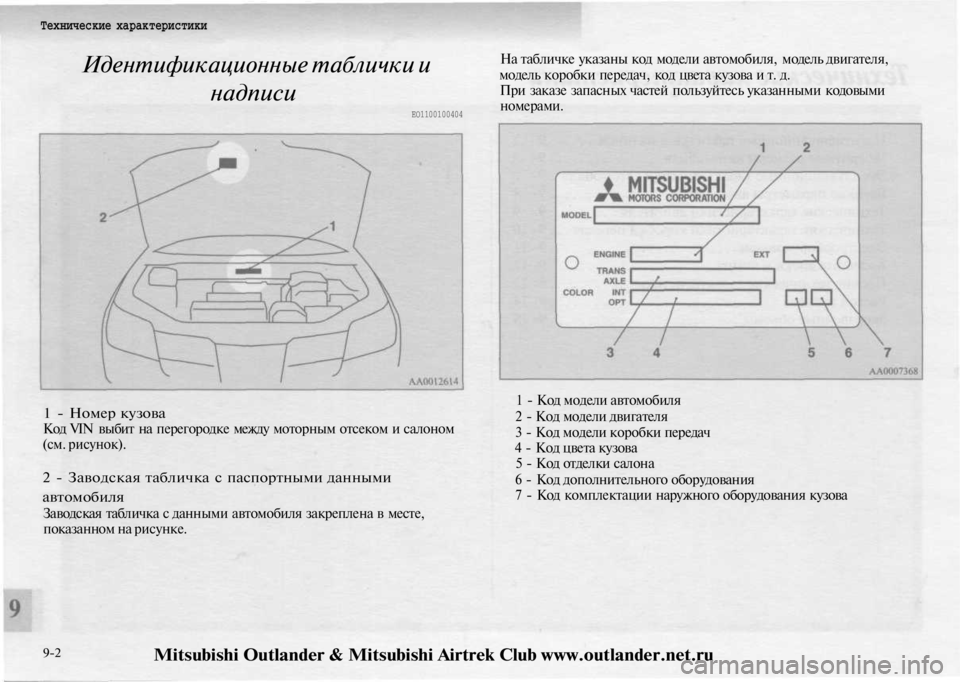

Технические характеристики

Идентификационные таблички и

надписи

ЕО1100100404
На табличке указаны код модели автомобиля, модель двигателя,

модель коробки передач, код цвета кузова и т. д.

При заказе запасных частей пользуйтесь указанными кодовыми

номерами.

1 - Номер кузова

Код VIN выбит на перегородке между моторным отсеком и салоном

(см. рисунок).

2 - Заводская табличка с паспортными данными

автомобиля

Заводская табличка с данными автомобиля закреплена в месте,

показанном на рисунке.
1 - Код модели автомобиля

2 - Код модели двигателя

3 - Код модели коробки передач

4 - Код цвета кузова

5 - Код отделки салона

6 - Код дополнительного оборудования

7 - Код комплектации наружного оборудования кузова

9-2

Mitsubishi Outlander & Mitsubishi Airtrek Club www.outlander.net.ru

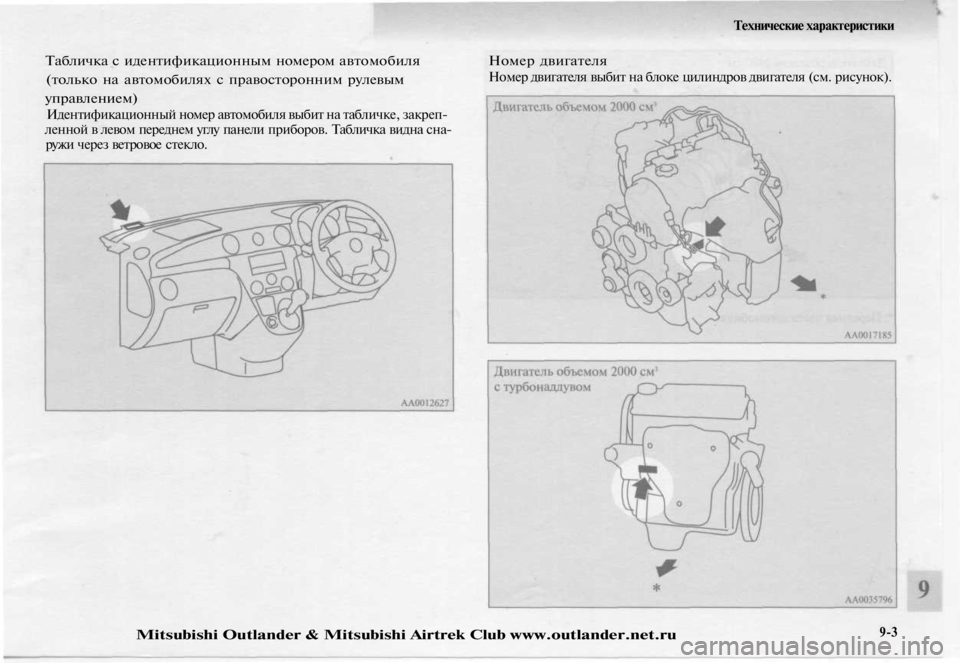

Табличка с идентификационным номером автомобиля

(только на автомобилях с правосторонним рулевым

управлением)

Идентификационный номер автомобиля выбит на табличке, закреп-

ленной в левом переднем углу панели приборов. Табличка видна сна-

ружи через ветровое стекло.
Номер двигателя

Номер двигателя выбит на блоке цилиндров двигателя (см. рисунок).
Технические характеристики

9-3

Mitsubishi Outlander & Mitsubishi Airtrek Club www.outlander.net.ru
