2023 TOYOTA RAV4 Manual del propietario (in Spanish)

101
2 2-1. Grupo de instrumentos
Información e indicadores del estado del vehículo
*1: Este indicador luminoso se enciende en
la pantalla de información múltiple y apa-
rece un mensaje.
*2: En función de las condiciones de funcio-
namiento del sistema, varían el color y el
estado (iluminado o parpadeando) del
indicador.
*3: El indicador se enciende cuando se des-
activa el sistema.
*4: El indicador de desactivación del sensor
de asistencia al estacionamiento Toyota
se enciende cuando el interruptor de
arranque se coloca en ON y la función
del sensor de asistencia al estaciona-
miento Toyota está activada. Se apagará
después de unos segundos.
*5: Estos indicadores se encienden cuando
el interruptor de arranque se coloca en
ON para indicar que se está realizando
una comprobación del sistema. Se apa-
gan cuando se pone en marcha el sis-
(Verde)
Indicador luminoso LTA*2 (si el
vehículo dispone de ello)
(P.265, 281)
(Naranja)
(Parpadea)
Indicador luminoso LTA*2 (si el
vehículo dispone de ello)
(P.281)
Indicador de desactivación del
sensor de asistencia al estacio-
namiento Toyota
*3, 4 (si el vehí-
culo dispone de ello) (P.315)
Indicador luminoso PKSB OFF
*3,
5
(si el vehículo dispone de ello)
(P.331)
(Parpadea)
Indicador luminoso de desliza-
miento
*5 (P.344)
Indicador luminoso VSC OFF
*3, 5
(P.345)
Indicador de advertencia PCS
*3,
5
(si el vehículo dispone de ello)
(P.267)
Indicadores luminosos del BSM
de los espejos retrovisores exte-
riores
*5, 6 (si el vehículo dispone
de ello) (P.309)
Indicador luminoso BSM (si el
vehículo dispone de ello)
(P.309)
Indicador luminoso RCTA OFF
*3,
5
(si el vehículo dispone de ello)
(P.324)
Indicador de retención del freno
en modo de espera
*5 (P.240)
Indicador de retención del freno
accionada
*5 (P.240)
Indicador luminoso de seguri-
dad
*8 (P.88, 90)
Indicador luminoso “READY”
(P.224)
Indicador de temperatura exterior
baja
*7 (P.114, 107)
Indicador luminoso EV (P.80)
Indicador luminoso del freno de
estacionamiento (P.236)
Indicador de modo de
conducción EV (P.229)
Indicador de modo de
conducción Eco (P.339)
Indicador de modo deportivo
(P.339)
Indicador de modo Trail (si el
vehículo dispone de ello)
(P.341)
Indicador luminoso “PAS-
SENGER AIR BAG”
*5, 8 (si
el vehículo dispone de
ello) (P.48)

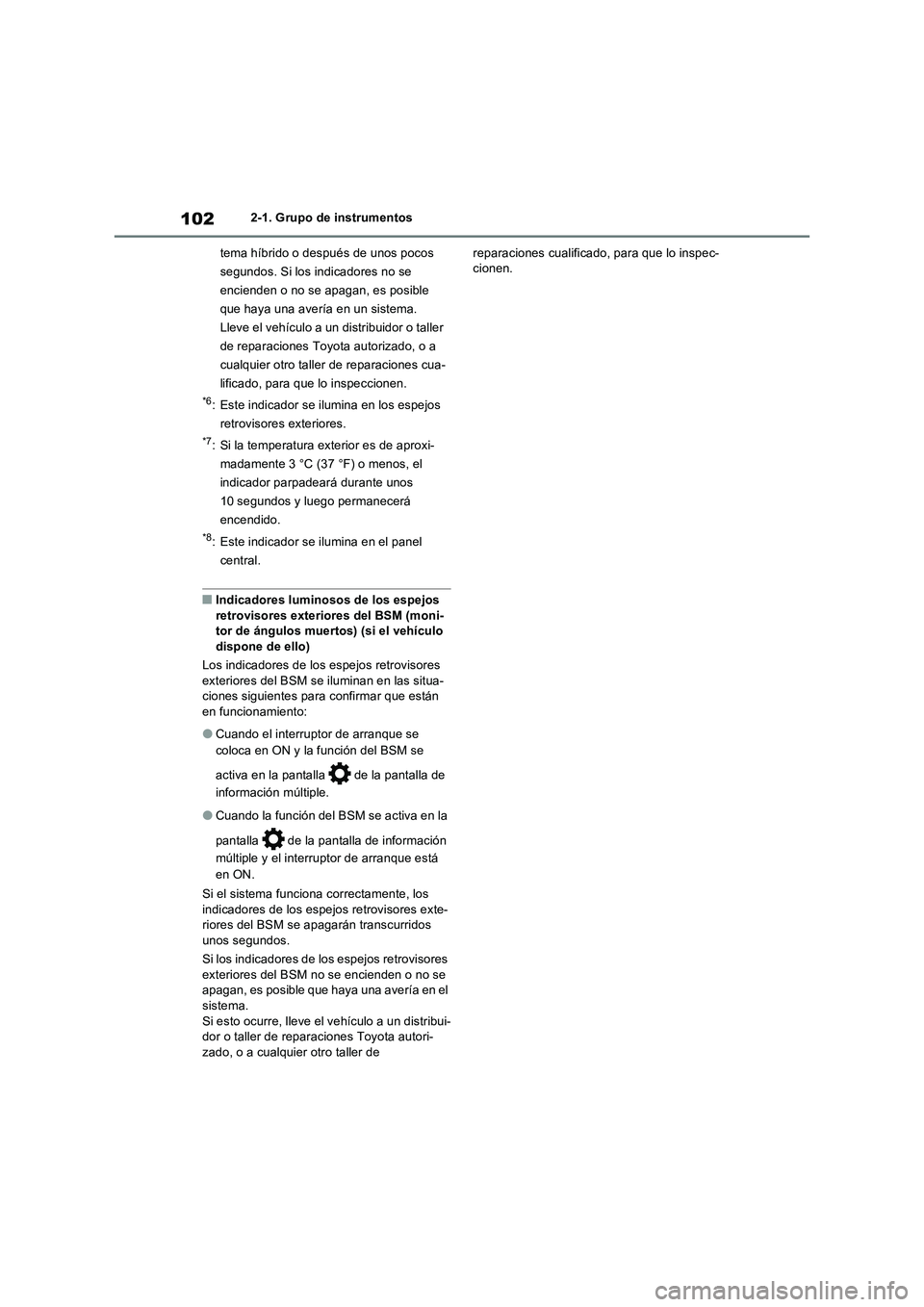

1022-1. Grupo de instrumentos
tema híbrido o después de unos pocos
segundos. Si los indicadores no se
encienden o no se apagan, es posible
que haya una avería en un sistema.
Lleve el vehículo a un distribuidor o taller
de reparaciones Toyota autorizado, o a
cualquier otro taller de reparaciones cua-
lificado, para que lo inspeccionen.
*6: Este indicador se ilumina en los espejos
retrovisores exteriores.
*7: Si la temperatura exterior es de aproxi-
madamente 3 °C (37 °F) o menos, el
indicador parpadeará durante unos
10 segundos y luego permanecerá
encendido.
*8: Este indicador se ilumina en el panel
central.
■Indicadores luminosos de los espejos
retrovisores exteriores del BSM (moni-
tor de ángulos muertos) (si el vehículo
dispone de ello)
Los indicadores de los espejos retrovisores
exteriores del BSM se iluminan en las situa-
ciones siguientes para confirmar que están
en funcionamiento:
●Cuando el interruptor de arranque se
coloca en ON y la función del BSM se
activa en la pantalla de la pantalla de
información múltiple.
●Cuando la función del BSM se activa en la
pantalla de la pantalla de información
múltiple y el interruptor de arranque está
en ON.
Si el sistema funciona correctamente, los
indicadores de los espejos retrovisores exte-
riores del BSM se apagarán transcurridos
unos segundos.
Si los indicadores de los espejos retrovisores
exteriores del BSM no se encienden o no se
apagan, es posible que haya una avería en el
sistema.
Si esto ocurre, lleve el vehículo a un distribui-
dor o taller de reparaciones Toyota autori-
zado, o a cualquier otro taller de reparaciones cualificado, para que lo inspec-
cionen.

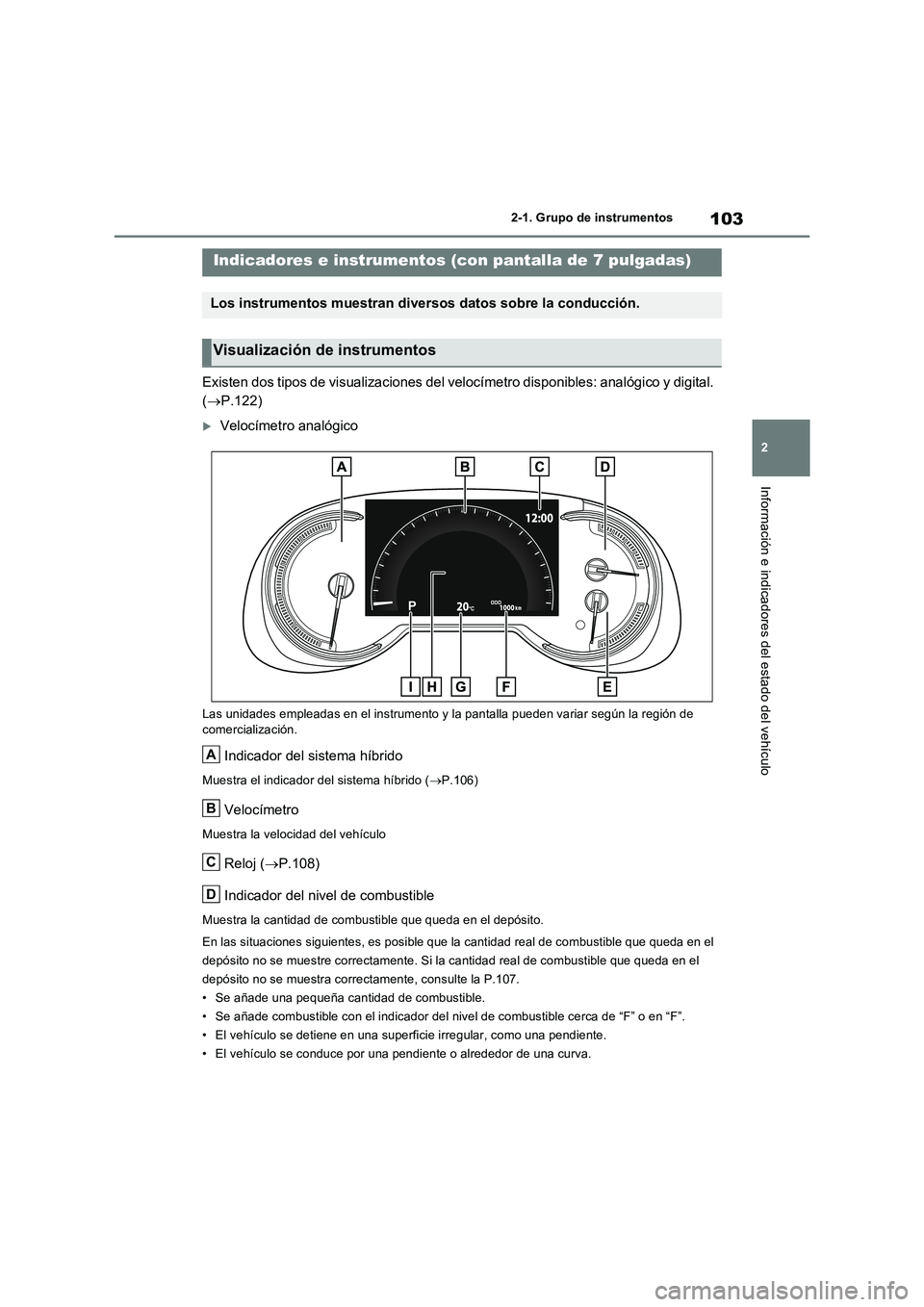

103
2
2-1. Grupo de instrumentos
Información e indicadores del estado del vehículo
Existen dos tipos de visualizaciones del velocímetro disponibles: analógico y digital.
( P.122)
Velocímetro analógico
Las unidades empleadas en el instrumento y la pantalla pueden variar según la región de
comercialización.
Indicador del sistema híbrido
Muestra el indicador del sistema híbrido ( P.106)
Velocímetro
Muestra la velocidad del vehículo
Reloj (P.108)
Indicador del nivel de combustible
Muestra la cantidad de combustible que queda en el depósito.
En las situaciones siguientes, es posible que la cantidad real de combustible que queda en el
depósito no se muestre correctamente. Si la cantidad real de combustible que queda en el
depósito no se muestra correctamente, consulte la P.107.
• Se añade una pequeña cantidad de combustible.
• Se añade combustible con el indicador del nivel de combustible cerca de “F” o en “F”.
• El vehículo se detiene en una superficie irregular, como una pendiente.
• El vehículo se conduce por una pendiente o alrededor de una curva.
Indicadores e instrumentos (con pantalla de 7 pulgadas)
Los instrumentos muestran diversos datos sobre la conducción.
Visualización de instrumentos
A
B
C
D

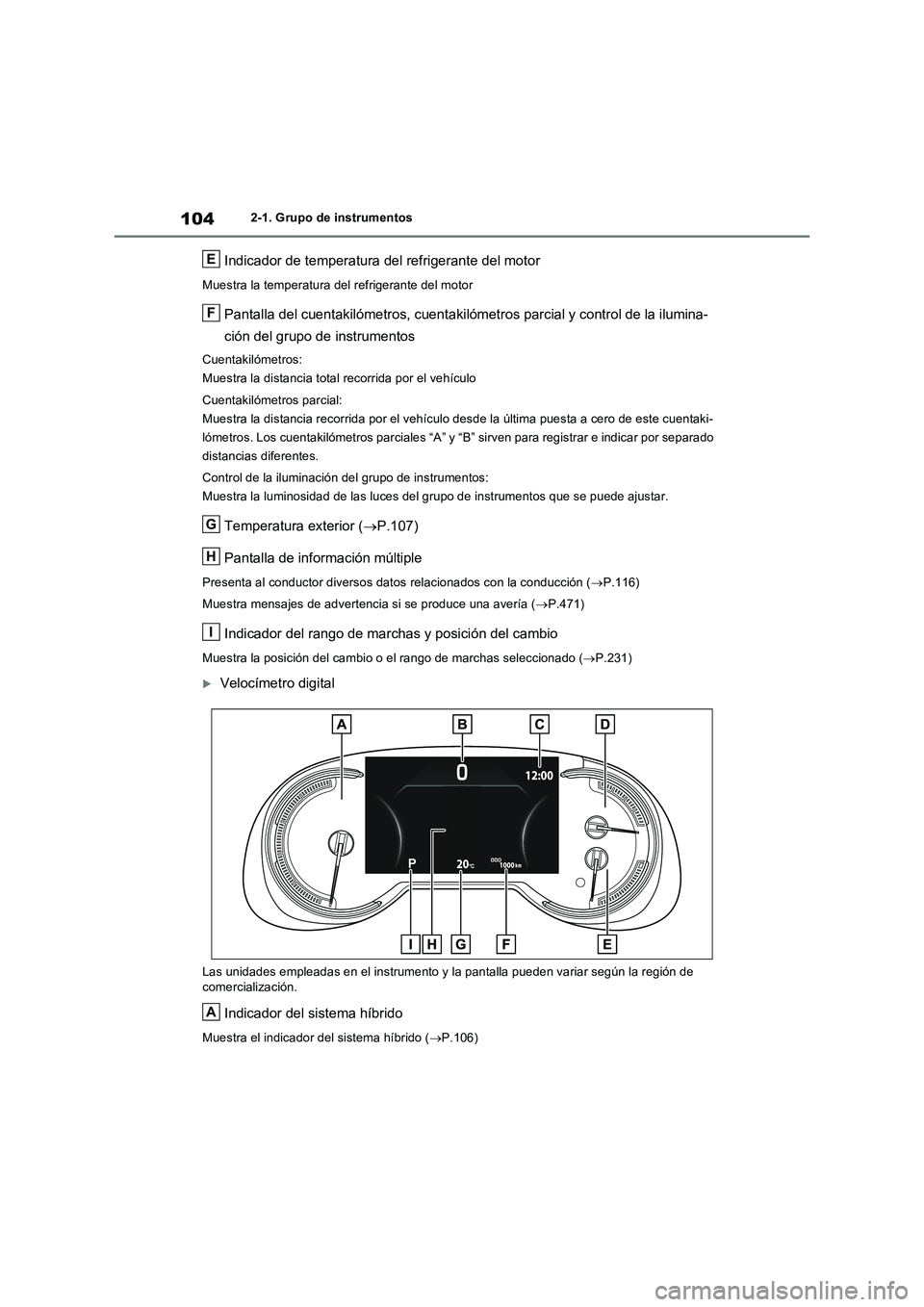

1042-1. Grupo de instrumentos
Indicador de temperatura del refrigerante del motor
Muestra la temperatura del refrigerante del motor
Pantalla del cuentakilómetros, cuentakilómetros parcial y control de la ilumina-
ción del grupo de instrumentos
Cuentakilómetros:
Muestra la distancia total recorrida por el vehículo
Cuentakilómetros parcial:
Muestra la distancia recorrida por el vehículo desde la última puesta a cero de este cuentaki-
lómetros. Los cuentakilómetros parciales “A” y “B” sirven para registrar e indicar por separado
distancias diferentes.
Control de la iluminación del grupo de instrumentos:
Muestra la luminosidad de las luces del grupo de instrumentos que se puede ajustar.
Temperatura exterior (P.107)
Pantalla de información múltiple
Presenta al conductor diversos datos relacionados con la conducción (P.116)
Muestra mensajes de advertencia si se produce una avería (P.471)
Indicador del rango de marchas y posición del cambio
Muestra la posición del cambio o el rango de marchas seleccionado (P.231)
Velocímetro digital
Las unidades empleadas en el instrumento y la pantalla pueden variar según la región de
comercialización.
Indicador del sistema híbrido
Muestra el indicador del sistema híbrido (P.106)
E
F
G
H
I
A

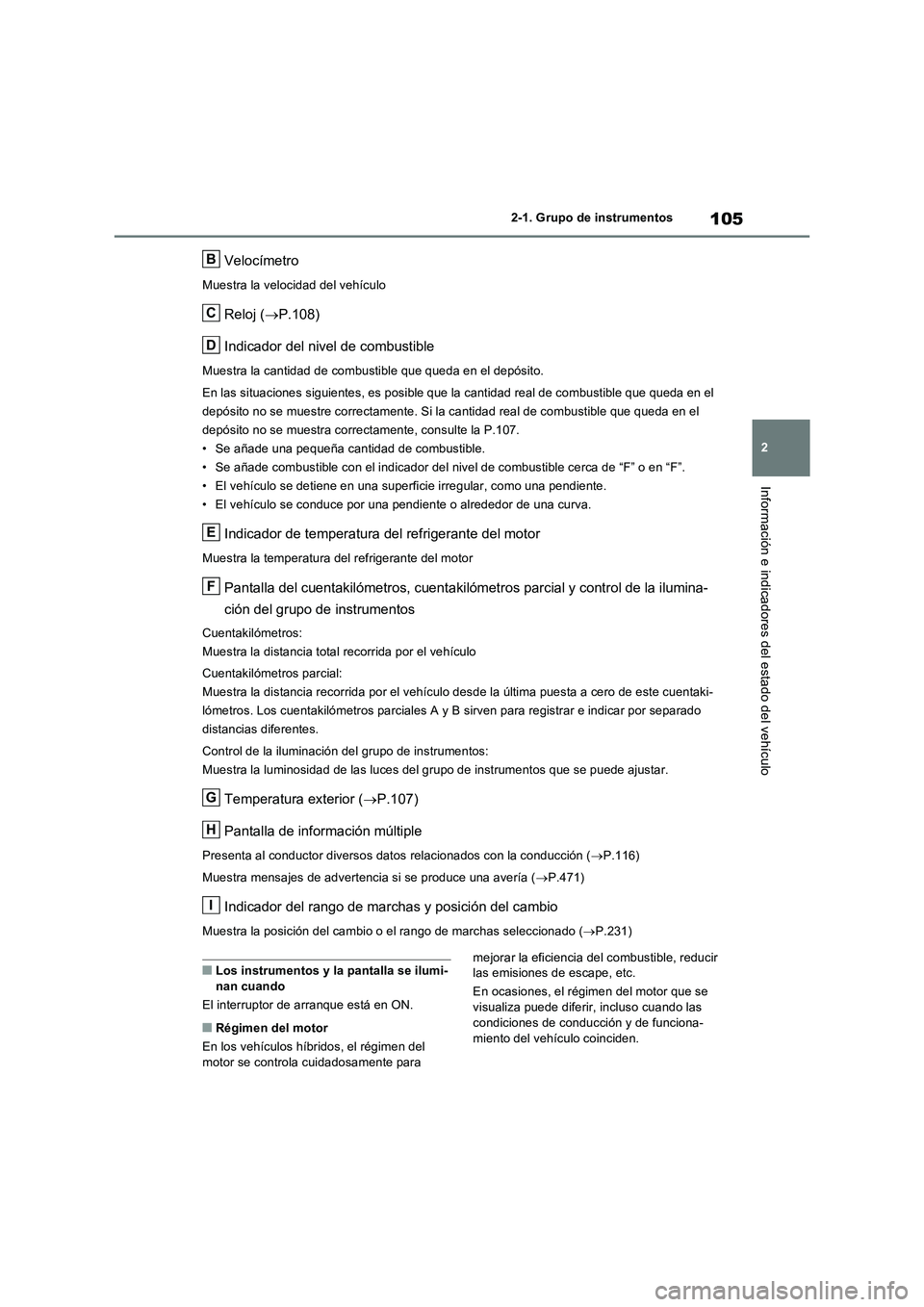

105
2 2-1. Grupo de instrumentos
Información e indicadores del estado del vehículo
Velocímetro
Muestra la velocidad del vehículo
Reloj (P.108)
Indicador del nivel de combustible
Muestra la cantidad de combustible que queda en el depósito.
En las situaciones siguientes, es posible que la cantidad real de combustible que queda en el
depósito no se muestre correctamente. Si la cantidad real de combustible que queda en el
depósito no se muestra correctamente, consulte la P.107.
• Se añade una pequeña cantidad de combustible.
• Se añade combustible con el indicador del nivel de combustible cerca de “F” o en “F”.
• El vehículo se detiene en una superficie irregular, como una pendiente.
• El vehículo se conduce por una pendiente o alrededor de una curva.
Indicador de temperatura del refrigerante del motor
Muestra la temperatura del refrigerante del motor
Pantalla del cuentakilómetros, cuentakilómetros parcial y control de la ilumina-
ción del grupo de instrumentos
Cuentakilómetros:
Muestra la distancia total recorrida por el vehículo
Cuentakilómetros parcial:
Muestra la distancia recorrida por el vehículo desde la última puesta a cero de este cuentaki-
lómetros. Los cuentakilómetros parciales A y B sirven para registrar e indicar por separado
distancias diferentes.
Control de la iluminación del grupo de instrumentos:
Muestra la luminosidad de las luces del grupo de instrumentos que se puede ajustar.
Temperatura exterior (P.107)
Pantalla de información múltiple
Presenta al conductor diversos datos relacionados con la conducción (P.116)
Muestra mensajes de advertencia si se produce una avería (P.471)
Indicador del rango de marchas y posición del cambio
Muestra la posición del cambio o el rango de marchas seleccionado (P.231)
■Los instrumentos y la pantalla se ilumi-
nan cuando
El interruptor de arranque está en ON.
■Régimen del motor
En los vehículos híbridos, el régimen del
motor se controla cuidadosamente para mejorar la eficiencia del combustible, reducir
las emisiones de escape, etc.
En ocasiones, el régimen del motor que se
visualiza puede diferir, incluso cuando las
condiciones de conducción y de funciona-
miento del vehículo coinciden.
B
C
D
E
F
G
H
I

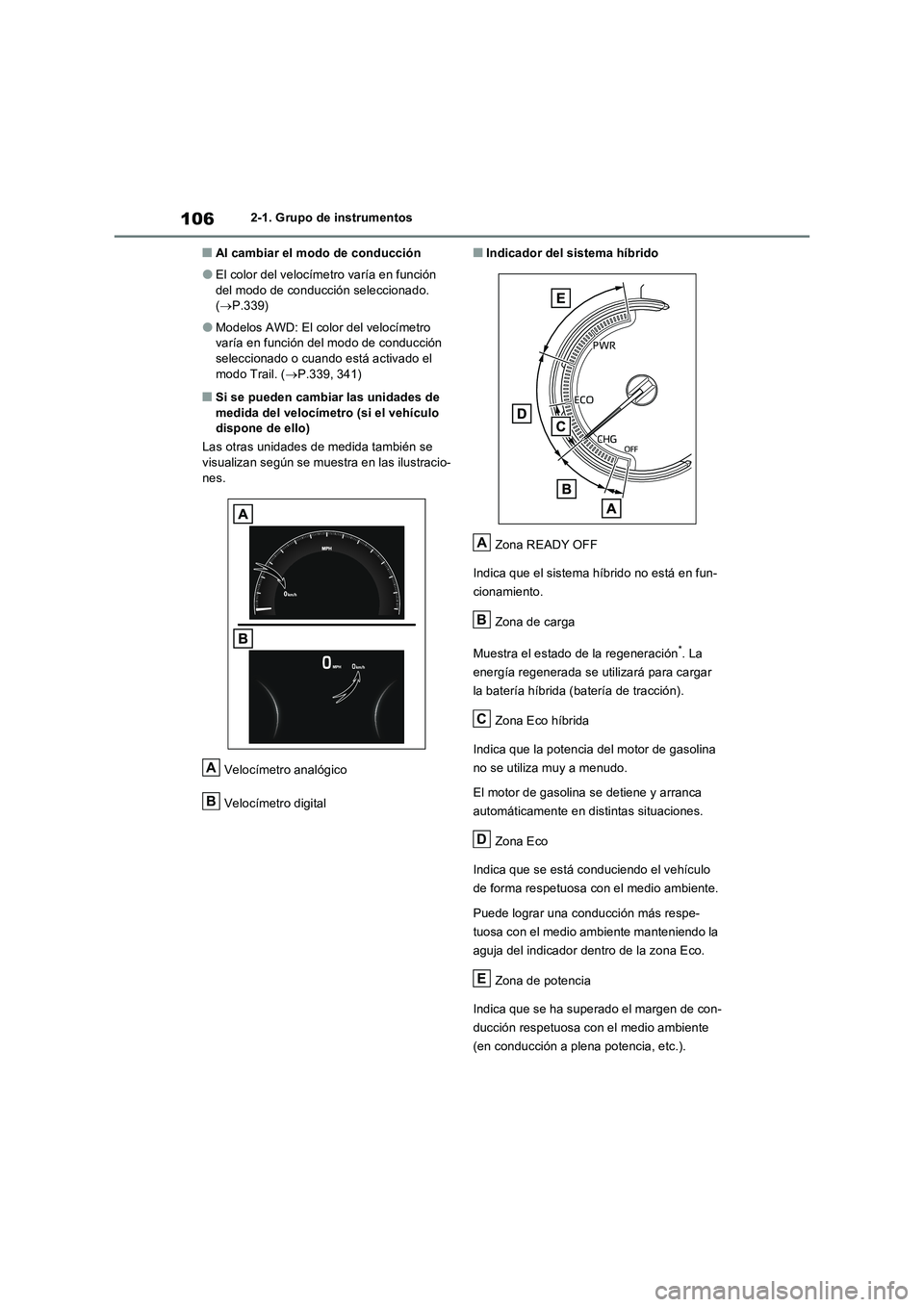

1062-1. Grupo de instrumentos
■Al cambiar el modo de conducción
●El color del velocímetro varía en función
del modo de conducción seleccionado.
(P.339)
●Modelos AWD: El color del velocímetro
varía en función del modo de conducción
seleccionado o cuando está activado el
modo Trail. (P.339, 341)
■Si se pueden cambiar las unidades de
medida del velocímetro (si el vehículo
dispone de ello)
Las otras unidades de medida también se
visualizan según se muestra en las ilustracio-
nes.
Velocímetro analógico
Velocímetro digital
■Indicador del sistema híbrido
Zona READY OFF
Indica que el sistema híbrido no está en fun-
cionamiento.
Zona de carga
Muestra el estado de la regeneración
*. La
energía regenerada se utilizará para cargar
la batería híbrida (batería de tracción).
Zona Eco híbrida
Indica que la potencia del motor de gasolina
no se utiliza muy a menudo.
El motor de gasolina se detiene y arranca
automáticamente en distintas situaciones.
Zona Eco
Indica que se está conduciendo el vehículo
de forma respetuosa con el medio ambiente.
Puede lograr una conducción más respe-
tuosa con el medio ambiente manteniendo la
aguja del indicador dentro de la zona Eco.
Zona de potencia
Indica que se ha superado el margen de con-
ducción respetuosa con el medio ambiente
(en conducción a plena potencia, etc.).
A
B
A
B
C
D
E

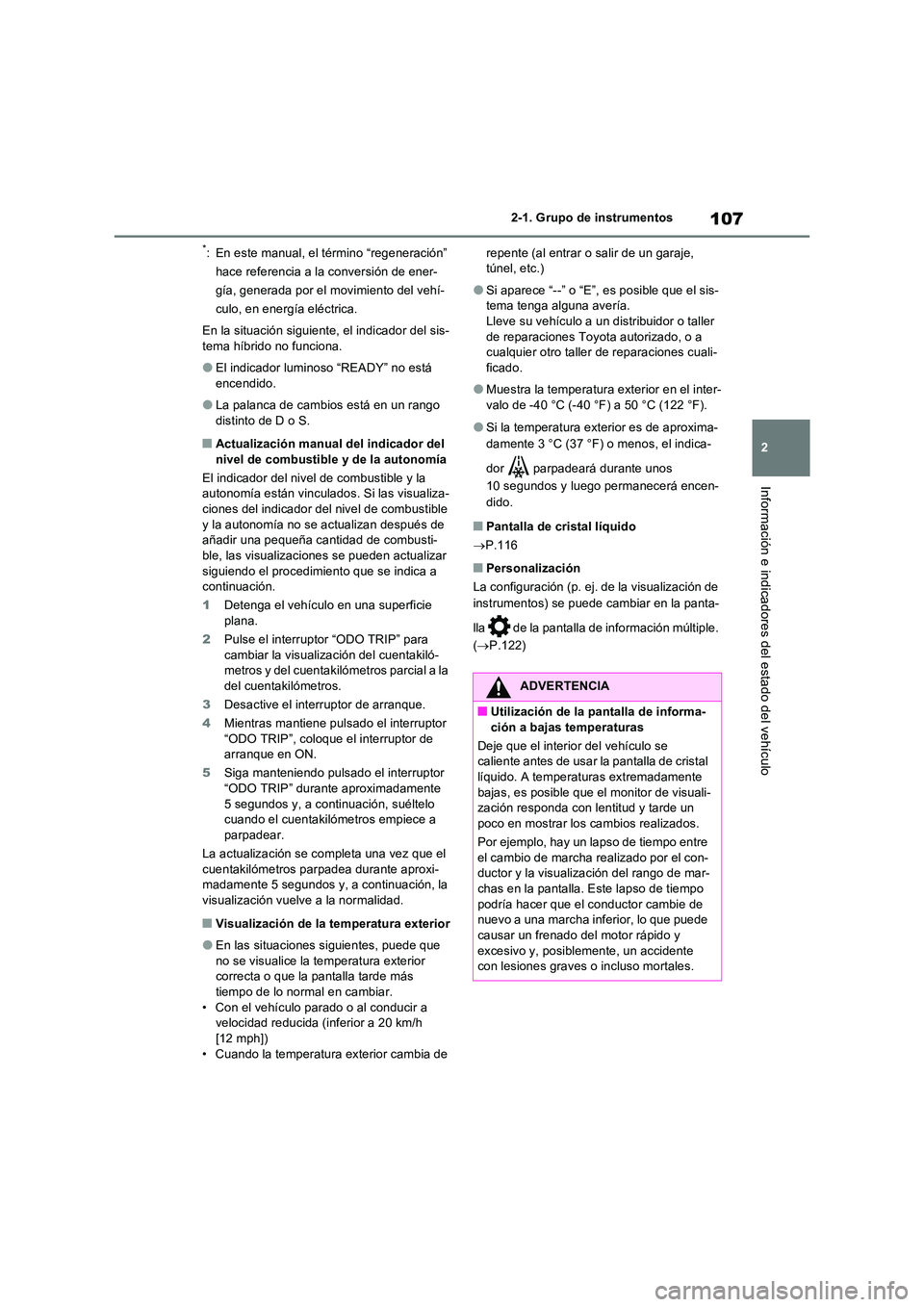

107
2
2-1. Grupo de instrumentos
Información e indicadores del estado del vehículo
*: En este manual, el término “regeneración”
hace referencia a la conversión de ener-
gía, generada por el movimiento del vehí-
culo, en energía eléctrica.
En la situación siguiente, el indicador del sis-
tema híbrido no funciona.
●El indicador luminoso “READY” no está
encendido.
●La palanca de cambios está en un rango
distinto de D o S.
■Actualización manual del indicador del nivel de combustible y de la autonomía
El indicador del nivel de combustible y la autonomía están vinculados. Si las visualiza-
ciones del indicador del nivel de combustible y la autonomía no se actualizan después de añadir una pequeña cantidad de combusti-
ble, las visualizaci ones se pueden actualizar siguiendo el procedimiento que se indica a continuación.
1 Detenga el vehículo en una superficie
plana.
2 Pulse el interruptor “ODO TRIP” para cambiar la visualización del cuentakiló-metros y del cuentakilómetros parcial a la
del cuentakilómetros.
3 Desactive el interruptor de arranque.
4 Mientras mantiene pulsado el interruptor “ODO TRIP”, coloque el interruptor de arranque en ON.
5 Siga manteniendo pulsado el interruptor
“ODO TRIP” durante aproximadamente 5 segundos y, a continuación, suéltelo cuando el cuentakilómetros empiece a
parpadear.
La actualización se completa una vez que el cuentakilómetros parpadea durante aproxi-madamente 5 segundos y, a continuación, la
visualización vuelve a la normalidad.
■Visualización de la temperatura exterior
●En las situaciones siguientes, puede que
no se visualice la temperatura exterior correcta o que la pantalla tarde más tiempo de lo normal en cambiar.
• Con el vehículo parado o al conducir a velocidad reducida (inferior a 20 km/h [12 mph])
• Cuando la temperatura exterior cambia de
repente (al entrar o salir de un garaje, túnel, etc.)
●Si aparece “--” o “E”, es posible que el sis-tema tenga alguna avería.Lleve su vehículo a un distribuidor o taller
de reparaciones Toyota autorizado, o a cualquier otro taller de reparaciones cuali-ficado.
●Muestra la temperatura exterior en el inter-valo de -40 °C (-40 °F) a 50 °C (122 °F).
●Si la temperatura exterior es de aproxima-
damente 3 °C (37 °F) o menos, el indica-
dor parpadeará durante unos
10 segundos y luego permanecerá encen-
dido.
■Pantalla de cristal líquido
 P.116
■Personalización
La configuración (p. ej. de la visualización de
instrumentos) se puede cambiar en la panta-
lla de la pantalla de información múltiple.
( P.122)
ADVERTENCIA
■Utilización de la pantalla de informa-
ción a bajas temperaturas
Deje que el interior del vehículo se caliente antes de usar la pantalla de cristal líquido. A temperaturas extremadamente
bajas, es posible que el monitor de visuali- zación responda con lentitud y tarde un poco en mostrar los cambios realizados.
Por ejemplo, hay un lapso de tiempo entre
el cambio de marcha realizado por el con- ductor y la visualización del rango de mar-chas en la pantalla. Este lapso de tiempo
podría hacer que el conductor cambie de nuevo a una marcha inferior, lo que puede causar un frenado del motor rápido y
excesivo y, posiblemente, un accidente con lesiones graves o incluso mortales.

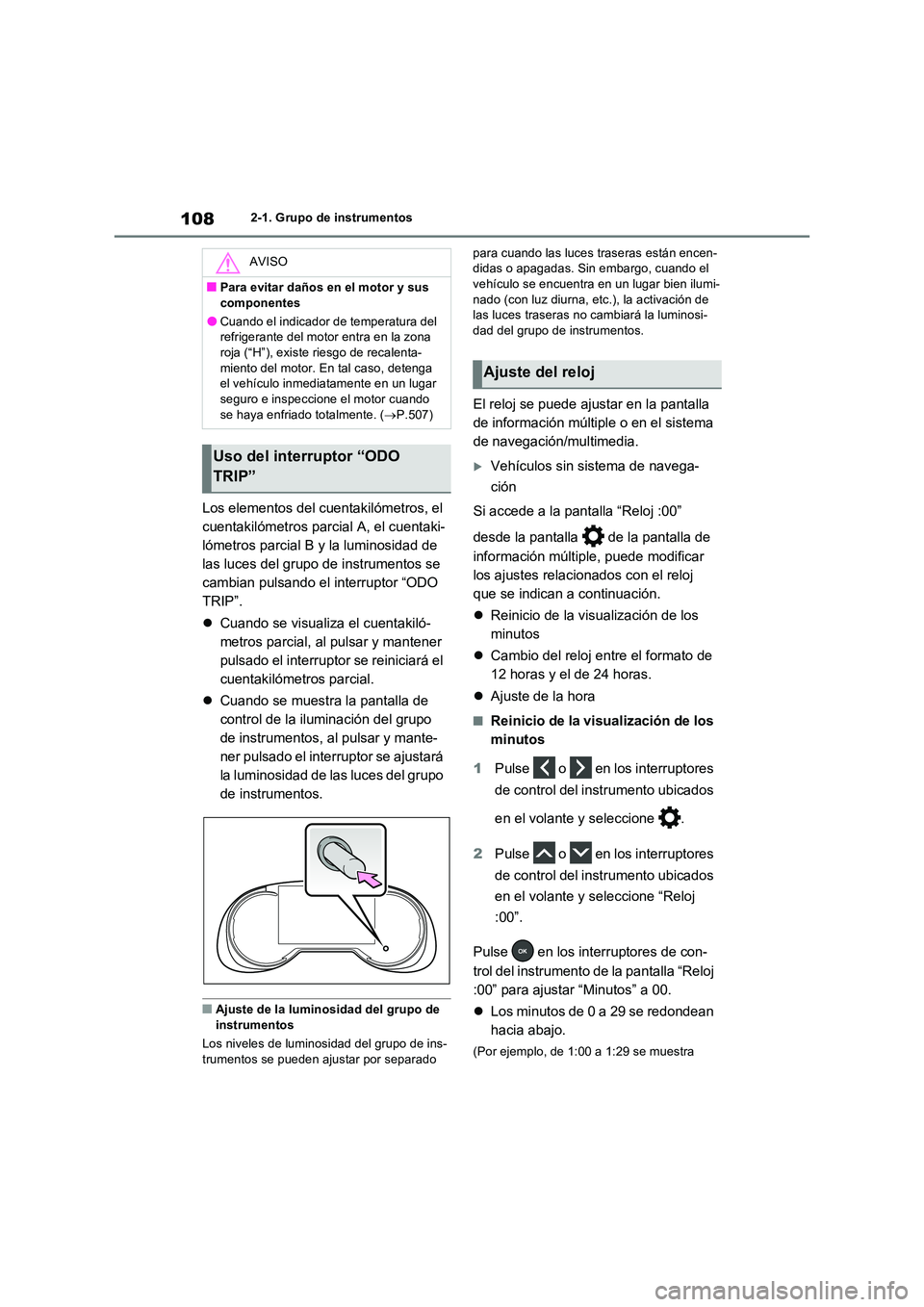

1082-1. Grupo de instrumentos
Los elementos del cuentakilómetros, el
cuentakilómetros parcial A, el cuentaki-
lómetros parcial B y la luminosidad de
las luces del grupo de instrumentos se
cambian pulsando el interruptor “ODO
TRIP”.
 Cuando se visualiza el cuentakiló-
metros parcial, al pulsar y mantener
pulsado el interruptor se reiniciará el
cuentakilómetros parcial.
 Cuando se muestra la pantalla de
control de la iluminación del grupo
de instrumentos, al pulsar y mante-
ner pulsado el interruptor se ajustará
la luminosidad de las luces del grupo
de instrumentos.
■Ajuste de la luminosidad del grupo de
instrumentos
Los niveles de luminosidad del grupo de ins- trumentos se pueden ajustar por separado
para cuando las luces traseras están encen- didas o apagadas. Sin embargo, cuando el vehículo se encuentra en un lugar bien ilumi-
nado (con luz diurna, etc.), la activación de las luces traseras no cambiará la luminosi-dad del grupo de instrumentos.
El reloj se puede ajustar en la pantalla
de información múltiple o en el sistema
de navegación/multimedia.
Vehículos sin sistema de navega-
ción
Si accede a la pantalla “Reloj :00”
desde la pantalla de la pantalla de
información múltiple, puede modificar
los ajustes relacionados con el reloj
que se indican a continuación.
 Reinicio de la visualización de los
minutos
 Cambio del reloj entre el formato de
12 horas y el de 24 horas.
 Ajuste de la hora
■Reinicio de la visualización de los
minutos
1 Pulse o en los interruptores
de control del instrumento ubicados
en el volante y seleccione .
2 Pulse o en los interruptores
de control del instrumento ubicados
en el volante y seleccione “Reloj
:00”.
Pulse en los interruptores de con-
trol del instrumento de la pantalla “Reloj
:00” para ajustar “Minutos” a 00.
 Los minutos de 0 a 29 se redondean
hacia abajo.
(Por ejemplo, de 1:00 a 1:29 se muestra
AVISO
■Para evitar daños en el motor y sus
componentes
●Cuando el indicador de temperatura del refrigerante del motor entra en la zona roja (“H”), existe riesgo de recalenta-
miento del motor. En tal caso, detenga el vehículo inmediatamente en un lugar seguro e inspeccione el motor cuando
se haya enfriado totalmente. ( P.507)
Uso del interruptor “ODO
TRIP”
Ajuste del reloj
