2023 TOYOTA BZ4X Manuel du propriétaire (in French)

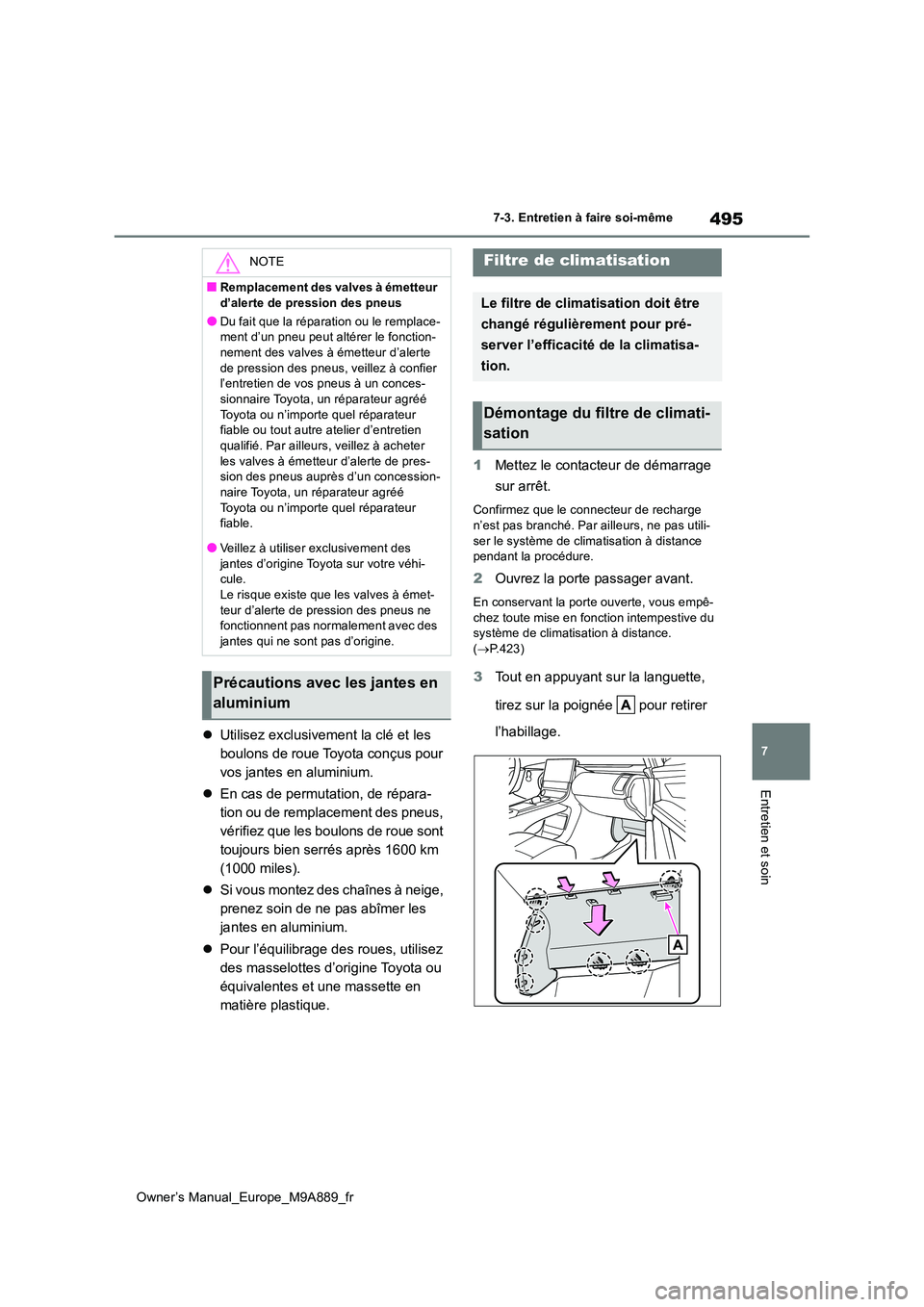

495
7
Owner’s Manual_Europe_M9A889_fr
7-3. Entretien à faire soi-même
Entretien et soin
Utilisez exclusivement la clé et les
boulons de roue Toyota conçus pour
vos jantes en aluminium.
 En cas de permutation, de répara-
tion ou de remplacement des pneus,
vérifiez que les boulons de roue sont
toujours bien serrés après 1600 km
(1000 miles).
 Si vous montez des chaînes à neige,
prenez soin de ne pas abîmer les
jantes en aluminium.
 Pour l’équilibrage des roues, utilisez
des masselottes d’origine Toyota ou
équivalentes et une massette en
matière plastique.
1 Mettez le contacteur de démarrage
sur arrêt.
Confirmez que le connecteur de recharge n’est pas branché. Par ailleurs, ne pas utili-
ser le système de climatisation à distance pendant la procédure.
2 Ouvrez la porte passager avant.
En conservant la porte ouverte, vous empê- chez toute mise en fonction intempestive du système de climatisation à distance.
( P.423)
3Tout en appuyant sur la languette,
tirez sur la poignée pour retirer
l’habillage.
NOTE
■Remplacement des valves à émetteur
d’alerte de pression des pneus
●Du fait que la réparation ou le remplace- ment d’un pneu peut altérer le fonction-nement des valves à émetteur d’alerte
de pression des pneus, veillez à confier l’entretien de vos pneus à un conces-sionnaire Toyota, un réparateur agréé
Toyota ou n’importe quel réparateur fiable ou tout autre atelier d’entretien qualifié. Par ailleurs, veillez à acheter
les valves à émetteur d’alerte de pres- sion des pneus auprès d’un concession-naire Toyota, un réparateur agréé
Toyota ou n’importe quel réparateur fiable.
●Veillez à utiliser exclusivement des
jantes d’origine Toyota sur votre véhi- cule.Le risque existe que les valves à émet-
teur d’alerte de pression des pneus ne fonctionnent pas normalement avec des jantes qui ne sont pas d’origine.
Précautions avec les jantes en
aluminium
Filtre de climatisation
Le filtre de climatisation doit être
changé régulièrement pour pré-
server l’efficacité de la climatisa-
tion.
Démontage du filtre de climati-
sation

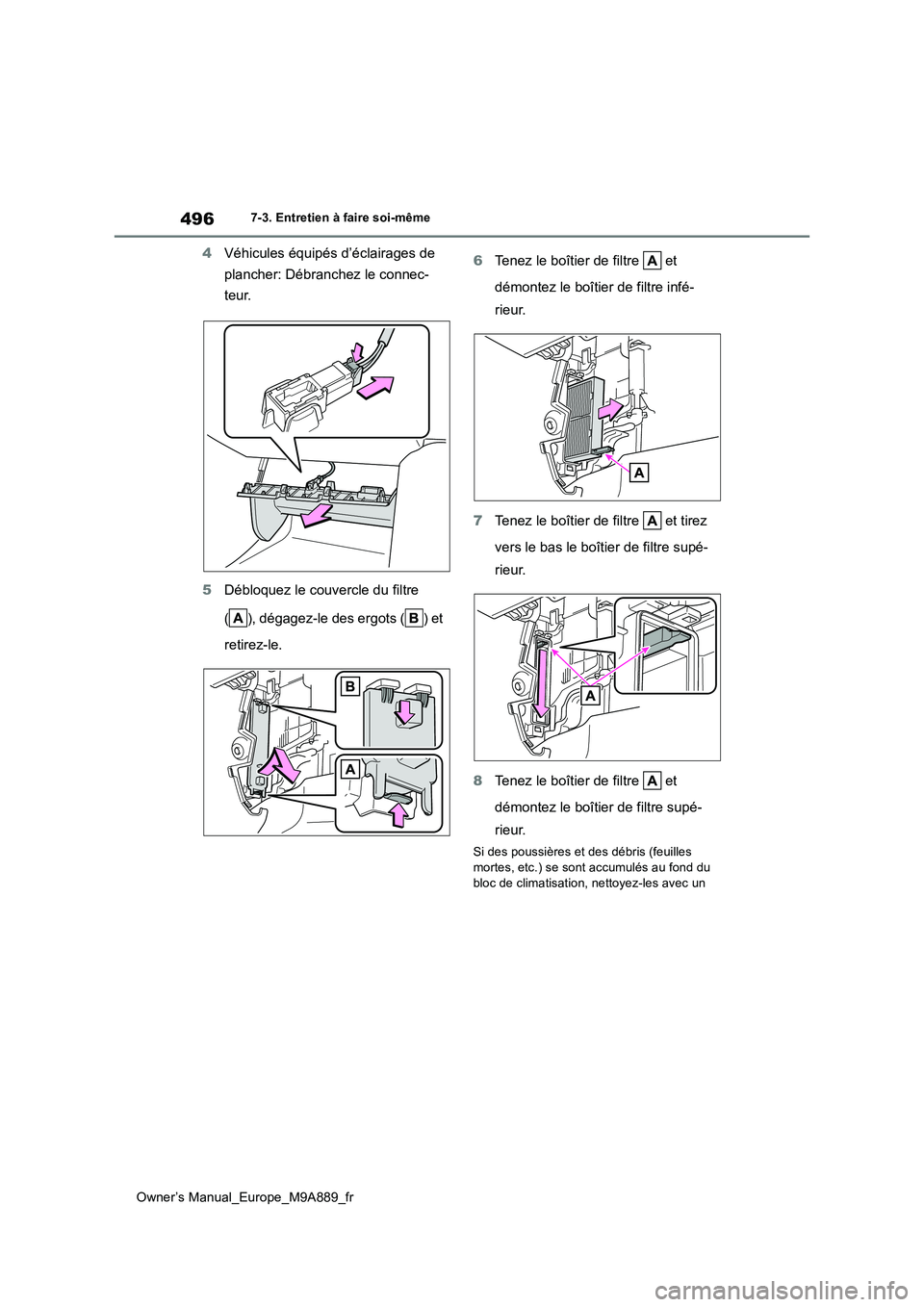

496
Owner’s Manual_Europe_M9A889_fr
7-3. Entretien à faire soi-même
4Véhicules équipés d’éclairages de
plancher: Débranchez le connec-
teur.
5 Débloquez le couvercle du filtre
( ), dégagez-le des ergots ( ) et
retirez-le.
6 Tenez le boîtier de filtre et
démontez le boîtier de filtre infé-
rieur.
7 Tenez le boîtier de filtre et tirez
vers le bas le boîtier de filtre supé-
rieur.
8 Tenez le boîtier de filtre et
démontez le boîtier de filtre supé-
rieur.
Si des poussières et des débris (feuilles mortes, etc.) se sont accumulés au fond du
bloc de climatisation, nettoyez-les avec un

497
7
Owner’s Manual_Europe_M9A889_fr
7-3. Entretien à faire soi-même
Entretien et soin
aspirateur.
9Retirez le filtre de climatisation du
boîtier supérieur et inférieur et rem-
placez-le par un neuf.
Au montage, orientez les flèches vers
l’arrière du véhicule.
10 Pour le remontage, procédez dans
l’ordre inverse des opérations indi-
quées.
■Pour remonter le couvercle de filtre
Insérez la partie du couvercle de filtre
dans les fixations hautes du boîtier de filtre
supérieur comme indiqué dans la figure,
puis accrochez-le afin qu’il soit maintenu en
poussée vers le haut dans ses fixations.
Véhicules à conduite à gauche
Véhicules à conduite à droite
■Intervalle d’entretien
Vérifiez et remplacez le filtre de climatisation aux échéances préconisées par le pro-
gramme d’entretien. Le remplacement peut être plus fréquent si vous circulez dans une région poussiéreuse ou urbaine à trafic très
dense. (Pour tout complément d’information sur le programme d’entretien, veuillez consulter le “Carnet d’entretien Toyota” ou le
“Carnet de garantie Toyota”.)
■En cas de baisse importante du débit d’air aux aérateurs
Le filtre est probablement colmaté. Vérifiez le filtre et remplacez-le si nécessaire.
AVERTISSEMENT
■Lorsque vous remplacez le filtre de climatisation
Respectez les précautions suivantes. À
défaut, le risque existe que le système de climatisation se mette en fonction pendant la procédure, avec pour conséquences
possibles des blessures corporelles.
●Vérifiez que le connecteur de recharge n’est pas branché
●Ne pas utiliser le système de climatisa-
tion à distance

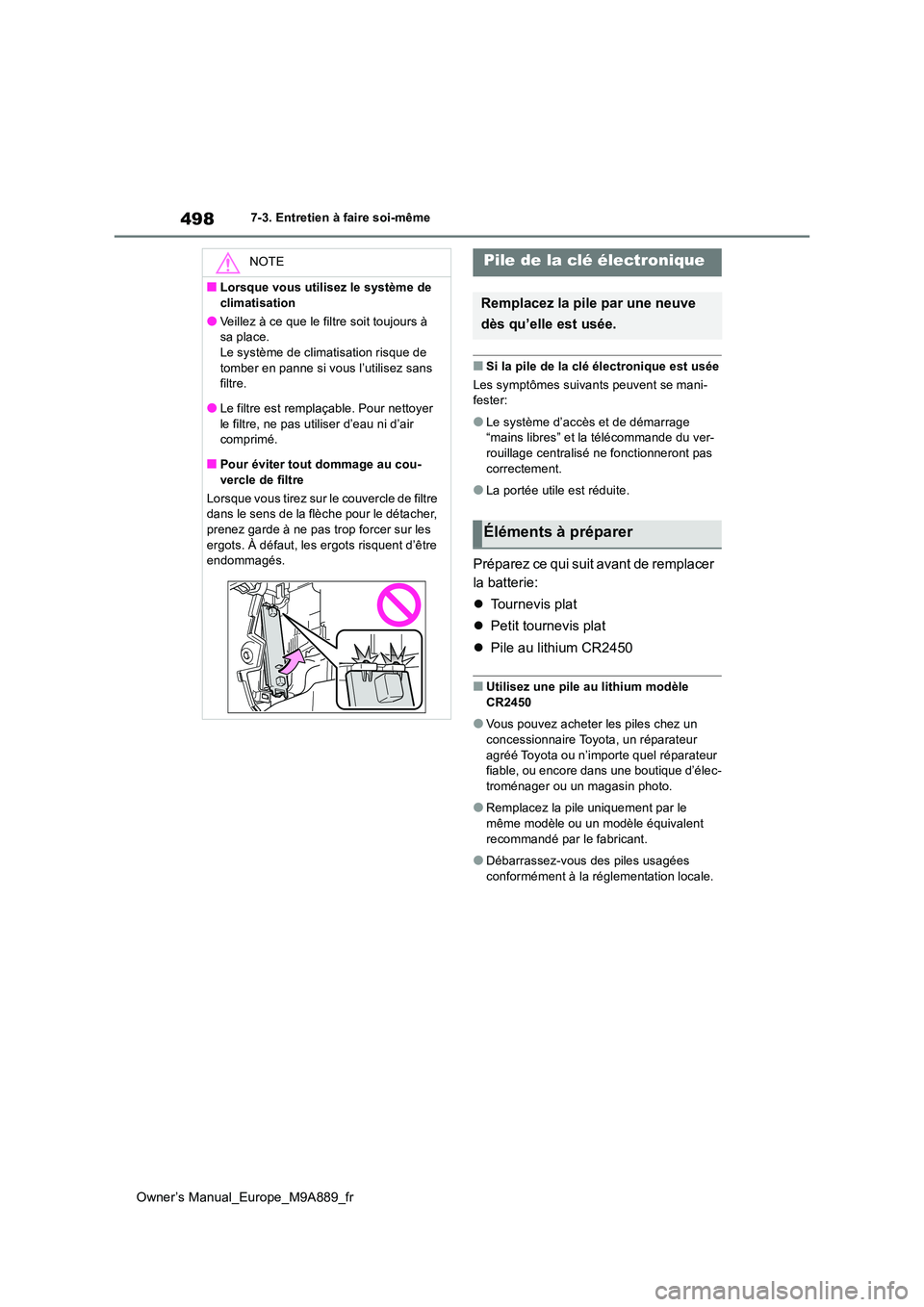

498
Owner’s Manual_Europe_M9A889_fr
7-3. Entretien à faire soi-même
■Si la pile de la clé électronique est usée
Les symptômes suivants peuvent se mani- fester:
●Le système d’accès et de démarrage “mains libres” et la télécommande du ver-
rouillage centralisé ne fonctionneront pas correctement.
●La portée utile est réduite.
Préparez ce qui suit avant de remplacer
la batterie:
 Tournevis plat
 Petit tournevis plat
 Pile au lithium CR2450
■Utilisez une pile au lithium modèle CR2450
●Vous pouvez acheter les piles chez un concessionnaire Toyota, un réparateur
agréé Toyota ou n’importe quel réparateur fiable, ou encore dans une boutique d’élec-troménager ou un magasin photo.
●Remplacez la pile uniquement par le même modèle ou un modèle équivalent
recommandé par le fabricant.
●Débarrassez-vous des piles usagées
conformément à la réglementation locale.
NOTE
■Lorsque vous utilisez le système de
climatisation
●Veillez à ce que le filtre soit toujours à sa place.Le système de climatisation risque de
tomber en panne si vous l’utilisez sans filtre.
●Le filtre est remplaçable. Pour nettoyer
le filtre, ne pas utiliser d’eau ni d’air comprimé.
■Pour éviter tout dommage au cou-
vercle de filtre
Lorsque vous tirez sur le couvercle de filtre dans le sens de la flèche pour le détacher, prenez garde à ne pas trop forcer sur les
ergots. À défaut, les ergots risquent d’être endommagés.
Pile de la clé électronique
Remplacez la pile par une neuve
dès qu’elle est usée.
Éléments à préparer

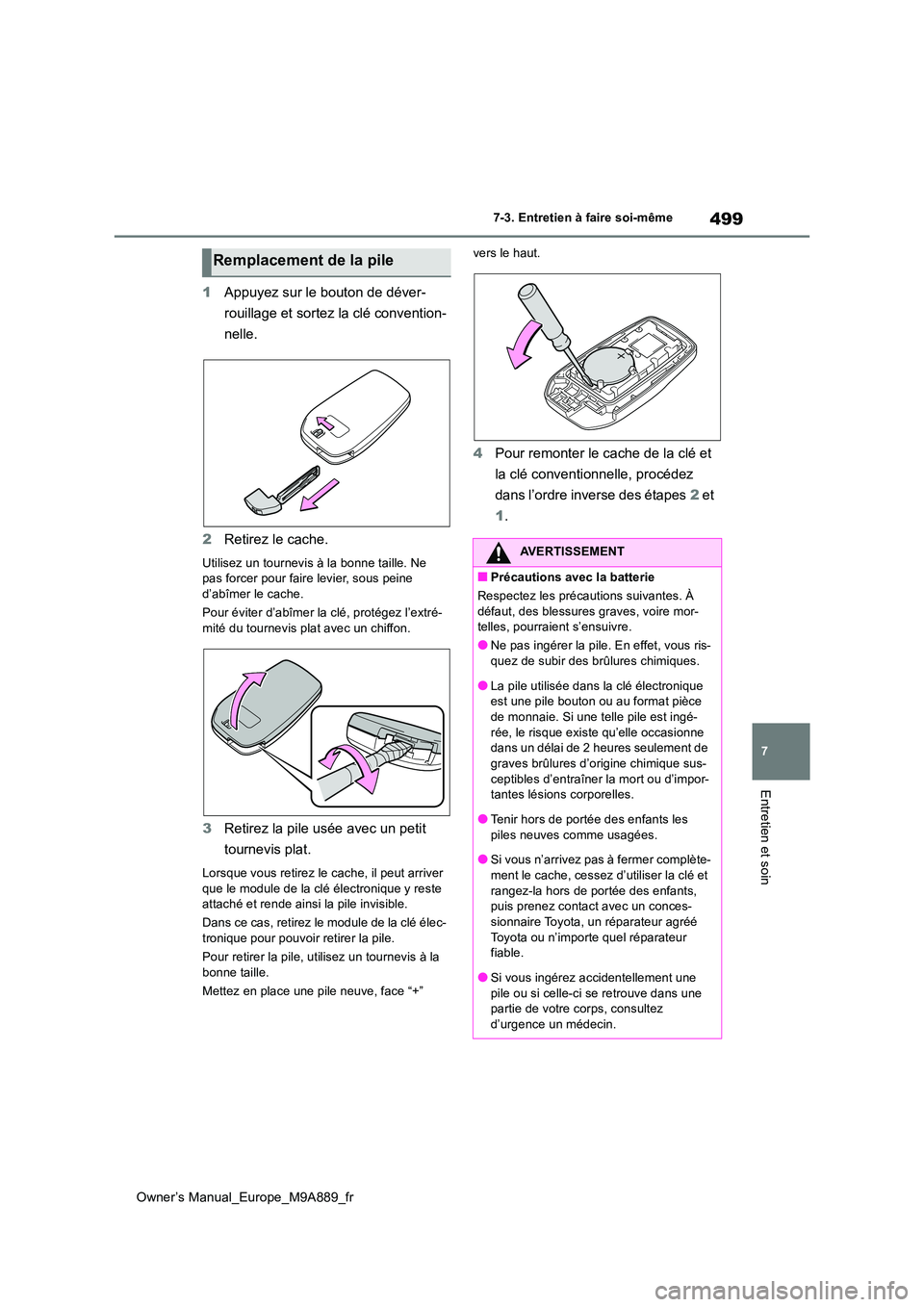

499
7
Owner’s Manual_Europe_M9A889_fr
7-3. Entretien à faire soi-même
Entretien et soin
1Appuyez sur le bouton de déver-
rouillage et sortez la clé convention-
nelle.
2 Retirez le cache.
Utilisez un tournevis à la bonne taille. Ne pas forcer pour faire levier, sous peine
d’abîmer le cache.
Pour éviter d’abîmer la clé, protégez l’extré- mité du tournevis plat avec un chiffon.
3 Retirez la pile usée avec un petit
tournevis plat.
Lorsque vous retirez le cache, il peut arriver
que le module de la clé électronique y reste attaché et rende ainsi la pile invisible.
Dans ce cas, retirez le module de la clé élec- tronique pour pouvoir retirer la pile.
Pour retirer la pile, ut ilisez un tournevis à la
bonne taille.
Mettez en place une pile neuve, face “+”
vers le haut.
4 Pour remonter le cache de la clé et
la clé conventionnelle, procédez
dans l’ordre inverse des étapes 2 et
1 .
Remplacement de la pile
AVERTISSEMENT
■Précautions avec la batterie
Respectez les précautions suivantes. À
défaut, des blessures graves, voire mor- telles, pourraient s’ensuivre.
●Ne pas ingérer la pile. En effet, vous ris-quez de subir des brûlures chimiques.
●La pile utilisée dans la clé électronique est une pile bouton ou au format pièce de monnaie. Si une telle pile est ingé-
rée, le risque existe qu’elle occasionne dans un délai de 2 heures seulement de graves brûlures d’origine chimique sus-
ceptibles d’entraîner la mort ou d’impor- tantes lésions corporelles.
●Tenir hors de portée des enfants les
piles neuves comme usagées.
●Si vous n’arrivez pas à fermer complète-
ment le cache, cessez d’utiliser la clé et rangez-la hors de portée des enfants, puis prenez contact avec un conces-
sionnaire Toyota, un réparateur agréé Toyota ou n’importe quel réparateur fiable.
●Si vous ingérez accidentellement une pile ou si celle-ci se retrouve dans une partie de votre corps, consultez
d’urgence un médecin.

500
Owner’s Manual_Europe_M9A889_fr
7-3. Entretien à faire soi-même
1Mettez le contacteur de démarrage
sur arrêt.
Confirmez que le connecteur de recharge n’est pas branché. Par ailleurs, ne pas utili-ser le système de climatisation à distance
pendant la procédure.
2 Ouvrez le couvercle de la boîte à
fusibles.
Compartiment du moteur électrique
Appuyez sur la languette et ouvrez le cou-
vercle par le haut.
Tableau de bord côté gauche (véhi-
cules à conduite à gauche)
Retirez le couvercle.
AVERTISSEMENT
■Pour éviter qu’une pile n’explose ou
rejette un liquide ou un gaz inflam- mable
●Remplacez la pile par une neuve du même type. Si la pile utilisée est d’un
type inadapté, elle risque d’exploser.
●Ne pas exposer les piles à une pression très basse consécutive à la haute alti-
tude, ni à des températures extrême- ment hautes.
●Ne pas jeter au feu une pile, et ne pas
non plus la scier ou la couper.
■Certification de la pile de la clé élec- tronique
ATTENTION
RISQUE D’EXPLOSION EN CAS DE REMPLACEMENT DE LA PILE PAR UN MODÈLE DE TYPE INCORRECT.
RESPECTER LES INSTRUCTIONS POUR L’ÉLIMINATIONDES PILES USAGÉES.
NOTE
■Lorsque vous remplacez la batterie
Utilisez un tournevis à la bonne taille. Ne pas forcer sur le cache pour éviter de le déformer ou l’abîmer.
■Pour retrouver un fonctionnement normal après remplacement de la pile
Respectez les précaut ions suivantes pour
prévenir tout risque d’accident:
●Opérez toujours avec les mains sèches. La pile peut rouiller sous l’action de l’humidité.
●Ne pas toucher ou déplacer un autre composant interne à la télécommande.
●Ne pas tordre les bornes de la pile.
Vérification et remplace-
ment des fusibles
Lorsqu’un équipement électrique
ne fonctionne plus, c’est qu’un
fusible a probablement grillé. Si
cela se produit, vérifiez le fusible
et remplacez-le si nécessaire.
Vérification et remplacement
des fusibles

501
7
Owner’s Manual_Europe_M9A889_fr
7-3. Entretien à faire soi-même
Entretien et soin
Tableau de bord côté droit (véhicules
à conduite à droite)
Retirez le couvercle.
3 Retirez le fusible.
Seuls les fusibles de type A peuvent être retirés à l’aide de la pince d’extraction.
4 Vérifiez si le fusible est grillé.
Remplacez le fusible grillé par un neuf de même ampérage. L’ampérage est indiqué
sur le couvercle de la boîte à fusibles.
Type A
Fusible normal
Fusible grillé
Type B
Fusible normal
Fusible grillé
Type C
Fusible normal
Fusible grillé

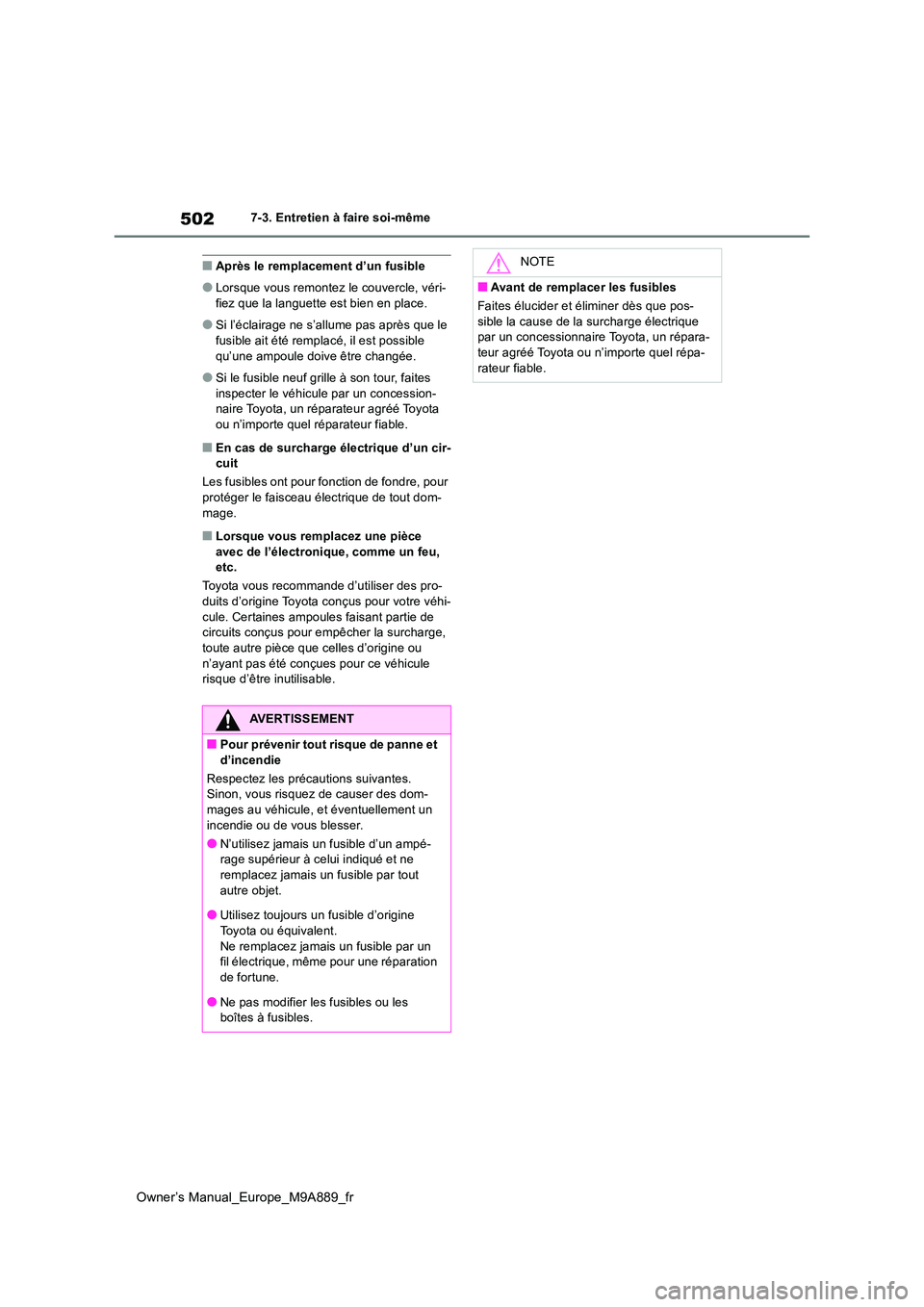

502
Owner’s Manual_Europe_M9A889_fr
7-3. Entretien à faire soi-même
■Après le remplacement d’un fusible
●Lorsque vous remontez le couvercle, véri-
fiez que la languette est bien en place.
●Si l’éclairage ne s’allume pas après que le
fusible ait été remplacé, il est possible qu’une ampoule doive être changée.
●Si le fusible neuf grille à son tour, faites inspecter le véhicule par un concession-naire Toyota, un réparateur agréé Toyota
ou n’importe quel réparateur fiable.
■En cas de surcharge électrique d’un cir- cuit
Les fusibles ont pour fonction de fondre, pour protéger le faisceau électrique de tout dom-
mage.
■Lorsque vous remplacez une pièce avec de l’électronique, comme un feu, etc.
Toyota vous recommande d’utiliser des pro-
duits d’origine Toyota conçus pour votre véhi- cule. Certaines ampoules faisant partie de circuits conçus pour empêcher la surcharge,
toute autre pièce que celles d’origine ou n’ayant pas été conçues pour ce véhicule risque d’être inutilisable.
AVERTISSEMENT
■Pour prévenir tout risque de panne et d’incendie
Respectez les précautions suivantes. Sinon, vous risquez de causer des dom-
mages au véhicule, et éventuellement un incendie ou de vous blesser.
●N’utilisez jamais un fusible d’un ampé-rage supérieur à celui indiqué et ne
remplacez jamais un fusible par tout autre objet.
●Utilisez toujours un fusible d’origine
Toyota ou équivalent. Ne remplacez jamais un fusible par un fil électrique, même pour une réparation
de fortune.
●Ne pas modifier les fusibles ou les boîtes à fusibles.
NOTE
■Avant de remplacer les fusibles
Faites élucider et éliminer dès que pos-
sible la cause de la surcharge électrique par un concessionnaire Toyota, un répara-teur agréé Toyota ou n’importe quel répa-
rateur fiable.
