2023 TOYOTA BZ4X Manuel du propriétaire (in French)

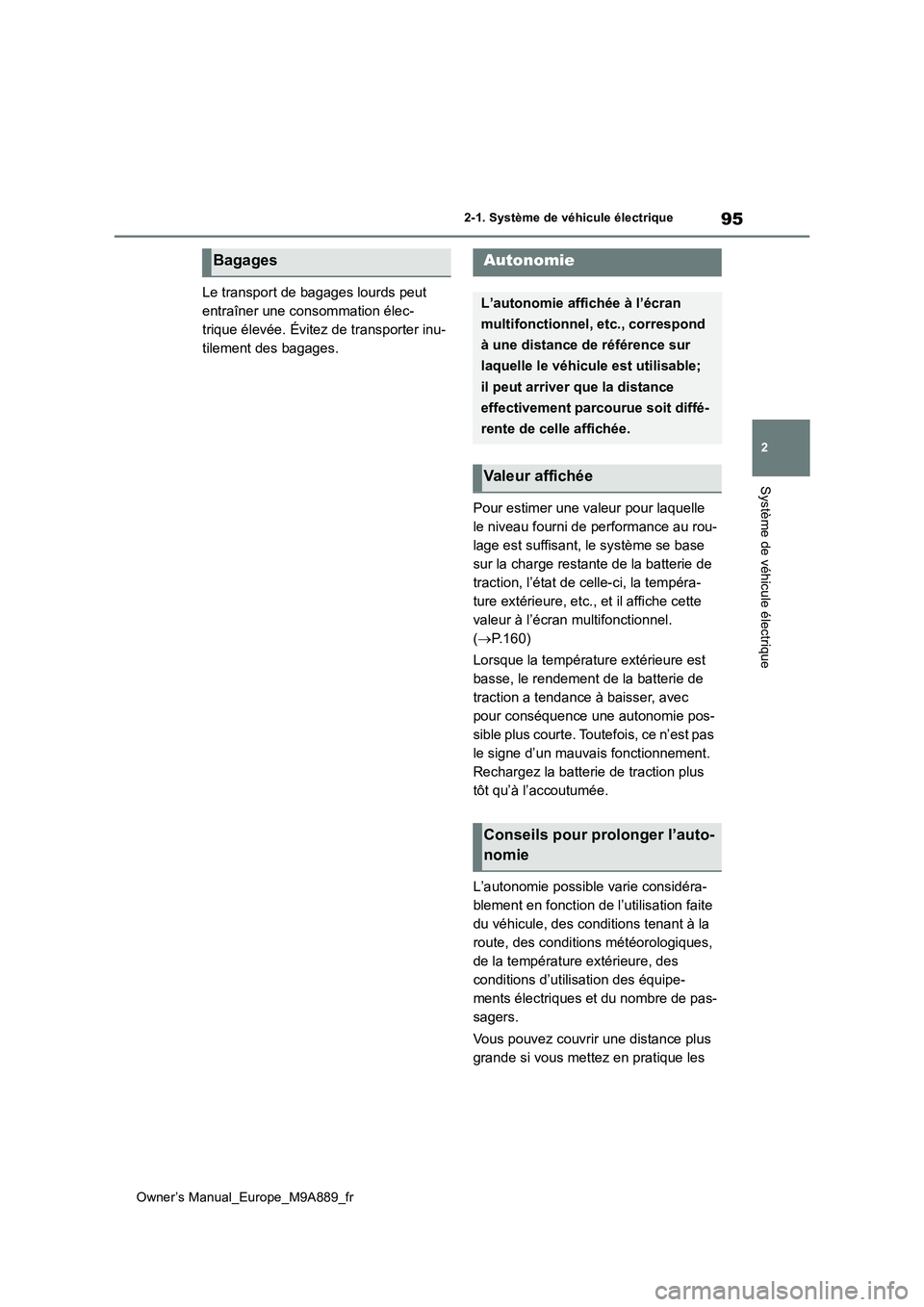

95
2
Owner’s Manual_Europe_M9A889_fr
2-1. Système de véhicule électrique
Système de véhicule électrique
Le transport de bagages lourds peut
entraîner une consommation élec-
trique élevée. Évitez de transporter inu-
tilement des bagages.
Pour estimer une valeur pour laquelle
le niveau fourni de performance au rou-
lage est suffisant, le système se base
sur la charge restante de la batterie de
traction, l’état de celle-ci, la tempéra-
ture extérieure, etc., et il affiche cette
valeur à l’écran multifonctionnel.
( P.160)
Lorsque la température extérieure est
basse, le rendement de la batterie de
traction a tendance à baisser, avec
pour conséquence une autonomie pos-
sible plus courte. Toutefois, ce n’est pas
le signe d’un mauvais fonctionnement.
Rechargez la batterie de traction plus
tôt qu’à l’accoutumée.
L’autonomie possible varie considéra-
blement en fonction de l’utilisation faite
du véhicule, des conditions tenant à la
route, des conditions météorologiques,
de la température extérieure, des
conditions d’utilisation des équipe-
ments électriques et du nombre de pas-
sagers.
Vous pouvez couvrir une distance plus
grande si vous mettez en pratique les
BagagesAutonomie
L’autonomie affichée à l’écran
multifonctionnel, etc., correspond
à une distance de référence sur
laquelle le véhicule est utilisable;
il peut arriver que la distance
effectivement parcourue soit diffé-
rente de celle affichée.
Valeur affichée
Conseils pour prolonger l’auto-
nomie

96
Owner’s Manual_Europe_M9A889_fr
2-1. Système de véhicule électrique
conseils suivants:
 Maintenez une distance de sécurité
avec le véhicule qui précède et évi-
tez les accélérations et décéléra-
tions inutiles
 Accélérez et décélérez le véhicule le
plus progressivement possible
 Roulez autant que possible à allure
modérée et maintenez votre vitesse
constante
 Réglez le système de climatisation
sur une température modérée et évi-
tez toute utilisation excessive des
fonctions de chaud et de froid.
 Utilisez des pneus aux dimensions
préconisées et maintenez-les gon-
flés à la pression prescrite
 Ne pas surcharger inutilement le
véhicule
Le déroulement normal de la recharge
est indiqué comme suit.
 Le témoin de recharge s’éteint
 Le message “Charge terminée”
s’affiche à l’écran multifonctionnel
lorsque vous ouvrez une porte alors
que le contacteur de démarrage est
sur arrêt. ( P.105)
Quel que soit le type de source élec-
trique, ou que vous ayez utilisé ou non
la fonction de calendrier de recharge, la
recharge est terminée si vous pouvez
confirmer ce qui précède.
Messages liés à la recharge: P. 1 4 7
Indication quand la recharge
est terminée

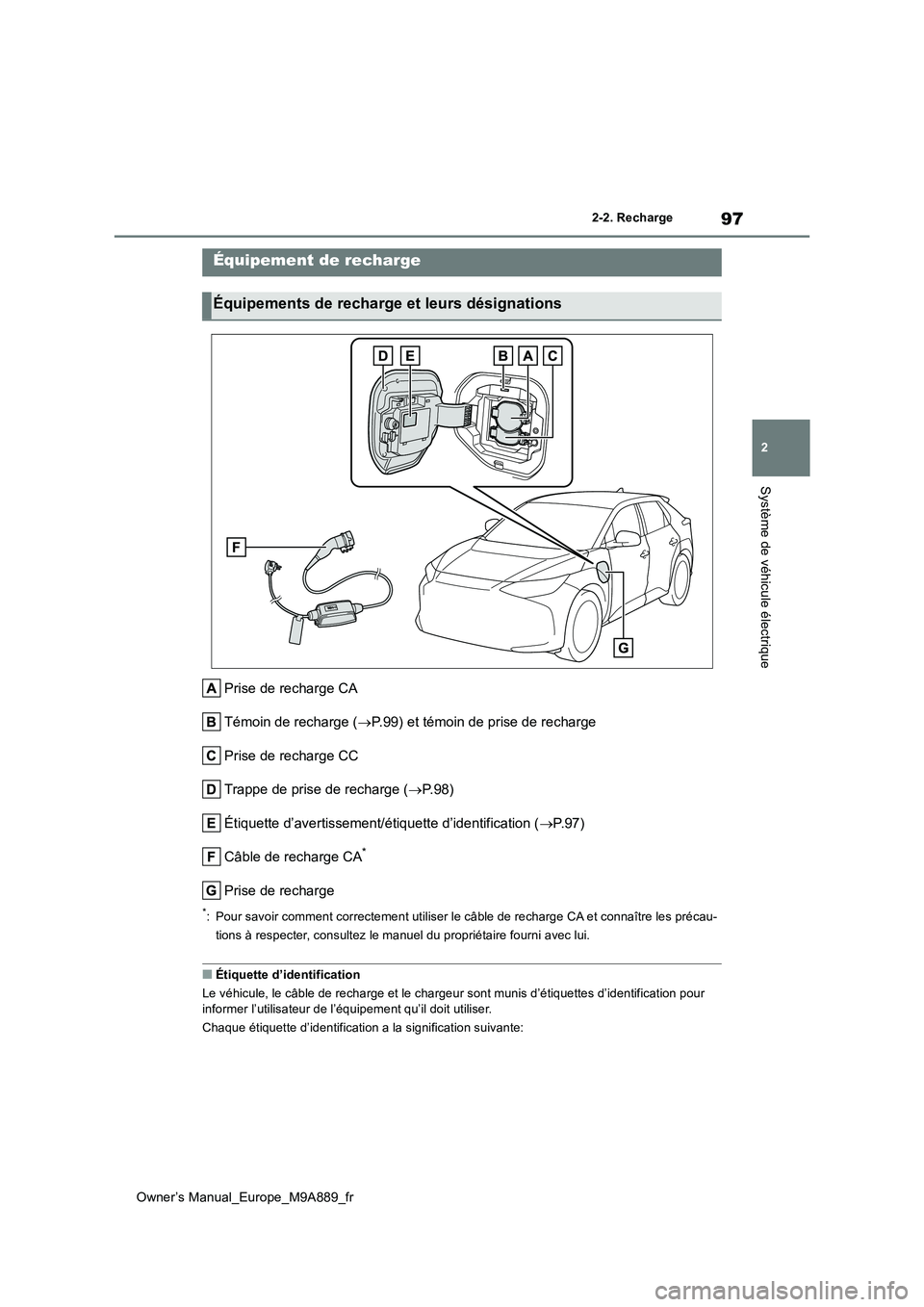

97
2
Owner’s Manual_Europe_M9A889_fr
2-2. Recharge
Système de véhicule électrique
2-2.Rech arge
Prise de recharge CA
Témoin de recharge ( P.99) et témoin de prise de recharge
Prise de recharge CC
Trappe de prise de recharge ( P.98)
Étiquette d’avertissement/étiquette d’identification ( P.97)
Câble de recharge CA*
Prise de recharge
*: Pour savoir comment correctement utiliser le câble de recharge CA et connaître les précau-
tions à respecter, consultez le manuel du propriétaire fourni a vec lui.
■Étiquette d’identification
Le véhicule, le câble de recharge et le chargeur sont munis d’é tiquettes d’identification pour informer l’utilisateur de l’équ ipement qu’il doit utiliser.
Chaque étiquette d’identification a la signification suivante:
Équipement de recharge
Équipements de recharge et leurs désignations

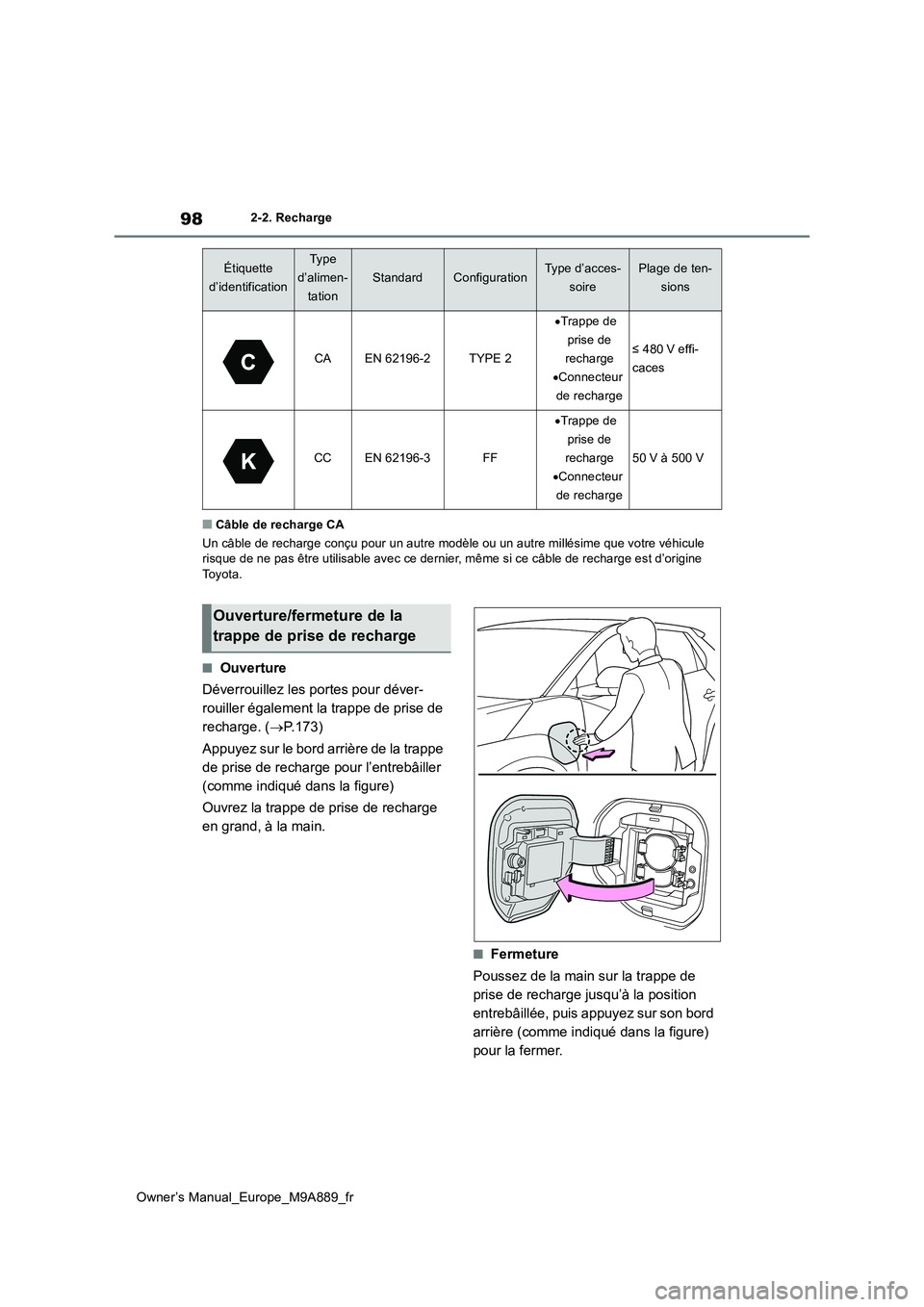

98
Owner’s Manual_Europe_M9A889_fr
2-2. Recharge
■Câble de recharge CA
Un câble de recharge conçu pour un autre modèle ou un autre mil lésime que votre véhicule risque de ne pas être utilisable avec ce dernier, même si ce câ ble de recharge est d’origine
To y o t a .
■Ouverture
Déverrouillez les portes pour déver-
rouiller également la trappe de prise de
recharge. ( P.173)
Appuyez sur le bord arrière de la trappe
de prise de recharge pour l’entrebâiller
(comme indiqué dans la figure)
Ouvrez la trappe de prise de recharge
en grand, à la main.
■Fermeture
Poussez de la main sur la trappe de
prise de recharge jusqu’à la position
entrebâillée, puis appuyez sur son bord
arrière (comme indiqué dans la figure)
pour la fermer.
Étiquette
d’identification
Ty p e
d’alimen-
tation
StandardConfigurationType d’acces-
soire
Plage de ten-
sions
CAEN 62196-2TYPE 2
 Trappe de
prise de
recharge
 Connecteur
de recharge
≤ 480 V effi-
caces
CCEN 62196-3FF
 Trappe de
prise de
recharge
 Connecteur
de recharge
50 V à 500 V
Ouverture/fermeture de la
trappe de prise de recharge

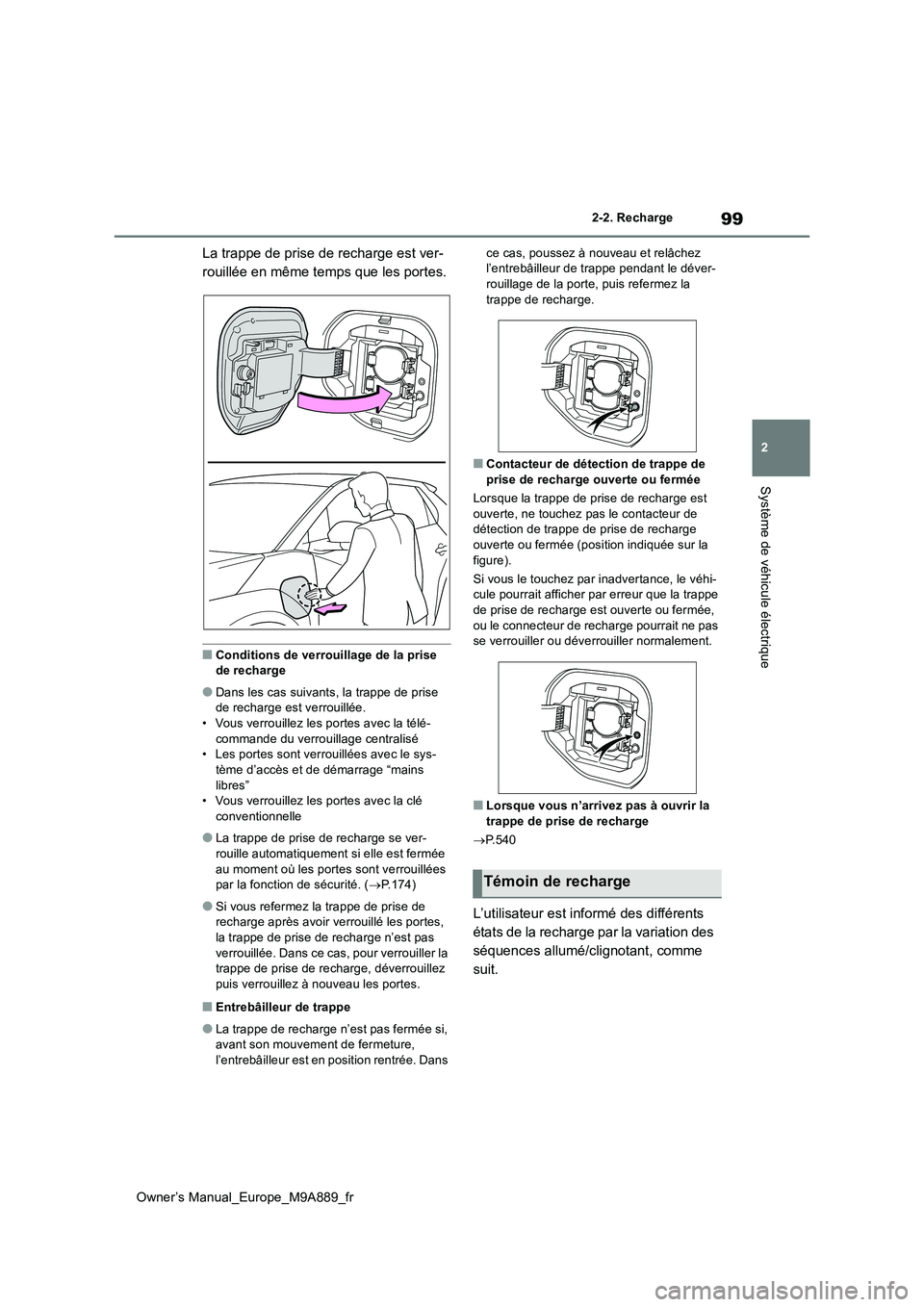

99
2
Owner’s Manual_Europe_M9A889_fr
2-2. Recharge
Système de véhicule électrique
La trappe de prise de recharge est ver-
rouillée en même temps que les portes.
■Conditions de verrouillage de la prise de recharge
●Dans les cas suivant s, la trappe de prise de recharge est verrouillée.• Vous verrouillez les portes avec la télé-
commande du verrouillage centralisé • Les portes sont verrouillées avec le sys-tème d’accès et de démarrage “mains
libres” • Vous verrouillez les portes avec la clé conventionnelle
●La trappe de prise de recharge se ver-rouille automatiquement si elle est fermée
au moment où les portes sont verrouillées par la fonction de sécurité. ( P.174)
●Si vous refermez la trappe de prise de recharge après avoir verrouillé les portes, la trappe de prise de recharge n’est pas
verrouillée. Dans ce cas, pour verrouiller la trappe de prise de recharge, déverrouillez puis verrouillez à nouveau les portes.
■Entrebâilleur de trappe
●La trappe de recharge n’est pas fermée si, avant son mouvement de fermeture,
l’entrebâilleur est en position rentrée. Dans
ce cas, poussez à nouveau et relâchez l’entrebâilleur de trappe pendant le déver-rouillage de la porte, puis refermez la
trappe de recharge.
■Contacteur de détection de trappe de
prise de recharge ouverte ou fermée
Lorsque la trappe de pr ise de recharge est ouverte, ne touchez pas le contacteur de détection de trappe de prise de recharge
ouverte ou fermée (position indiquée sur la figure).
Si vous le touchez par i nadvertance, le véhi- cule pourrait afficher par erreur que la trappe
de prise de recharge est ouverte ou fermée, ou le connecteur de recharge pourrait ne pas se verrouiller ou déverrouiller normalement.
■Lorsque vous n’arrivez pas à ouvrir la trappe de prise de recharge
 P.540
L’utilisateur est informé des différents
états de la recharge par la variation des
séquences allumé/clignotant, comme
suit.
Témoin de recharge

100
Owner’s Manual_Europe_M9A889_fr
2-2. Recharge
*1: L’intensité lumineuse du témoin est atté-
nuée lorsque la recharge est terminée
*2: Clignote pendant un certain temps, puis
s’éteint.
■Verrouillage du connecteur de
recharge
Le connecteur de recharge CA se ver-
rouille automatiquement lorsque vous
l’enfichez dans la prise de recharge
CA.
■Déverrouillage du connecteur de
recharge
Le connecteur de recharge CA se
déverrouille en même temps que les
portes à l’aide du système d’accès et
de démarrage “mains libres” ou de la
télécommande du verrouillage centra-
lisé.
Le connecteur de recharge CA se ver-
rouille lorsqu’il est branché et se déver-
rouille en même temps que la porte; le
verrouillage/déverrouillage du connec-
teur de recharge CA n’est donc pas for-
cément calqué sur le
verrouillage/déverrouillage de la porte.
Si la porte est déverrouillée et le
connecteur de recharge CA verrouillé,
vous pouvez le déverrouiller comme
suit:
• Si vous utilisez le système d’accès
et de démarrage “mains libres”, ver-
rouillez la porte une fois, puis déver-
Séquence
allumé/cli-
gnotant
État du véhicule
Allumé
 La recharge est en cours*1
Le chauffage de la batterie
( P.103) est en marche
Clignote-
ment nor-
mal*2
Lorsqu’un calendrier de
recharge est enregistré
( P.122) et le câble de
recharge CA est branché au
véhicule
Clignote-
ment
rapide*2
Lorsque la recharge est impos-
sible en raison d’une anomalie
à la source électrique ou au
véhicule, etc. ( P.142)
Verrouillage et déverrouil-
lage du connecteur de
recharge CA
Le connecteur de recharge CA est
verrouillé lorsqu’il est relié à la
prise de recharge CA pour éviter
que le câble de recharge CA ne
soit débranché pendant la charge.
Verrouillage et déverrouillage
du connecteur de recharge CA

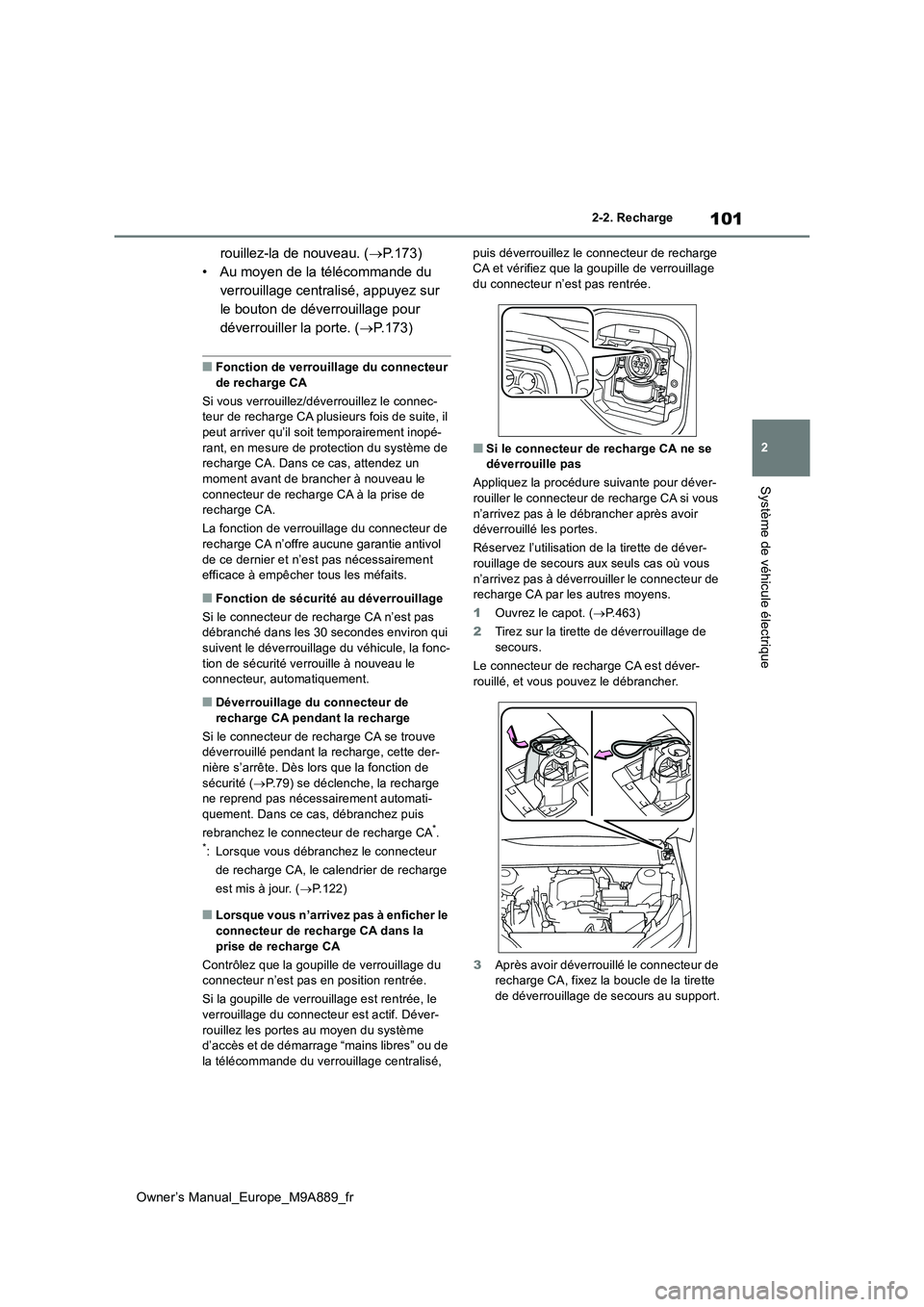

101
2
Owner’s Manual_Europe_M9A889_fr
2-2. Recharge
Système de véhicule électrique
rouillez-la de nouveau. (P.173)
• Au moyen de la télécommande du
verrouillage centralisé, appuyez sur
le bouton de déverrouillage pour
déverrouiller la porte. ( P.173)
■Fonction de verrouillage du connecteur
de recharge CA
Si vous verrouillez/déverrouillez le connec- teur de recharge CA plusieurs fois de suite, il peut arriver qu’il soit temporairement inopé-
rant, en mesure de protection du système de recharge CA. Dans ce cas, attendez un moment avant de brancher à nouveau le
connecteur de recharge CA à la prise de recharge CA.
La fonction de verrouillage du connecteur de recharge CA n’offre aucune garantie antivol
de ce dernier et n’est pas nécessairement efficace à empêcher tous les méfaits.
■Fonction de sécurité au déverrouillage
Si le connecteur de recharge CA n’est pas débranché dans les 30 s econdes environ qui
suivent le déverrouillage du véhicule, la fonc- tion de sécurité verrouille à nouveau le connecteur, automatiquement.
■Déverrouillage du connecteur de
recharge CA pendant la recharge
Si le connecteur de recharge CA se trouve déverrouillé pendant la recharge, cette der-nière s’arrête. Dès lors que la fonction de
sécurité ( P.79) se déclenche, la recharge ne reprend pas nécessa irement automati- quement. Dans ce cas, débranchez puis
rebranchez le connect eur de recharge CA*.*: Lorsque vous débranchez le connecteur
de recharge CA, le calendrier de recharge
est mis à jour. ( P.122)
■Lorsque vous n’arrivez pas à enficher le connecteur de recharge CA dans la
prise de recharge CA
Contrôlez que la goupille de verrouillage du connecteur n’est pas en position rentrée.
Si la goupille de verrouillage est rentrée, le verrouillage du connecteur est actif. Déver-
rouillez les portes au moyen du système d’accès et de démarrage “mains libres” ou de la télécommande du verrouillage centralisé,
puis déverrouillez le connecteur de recharge CA et vérifiez que la goupille de verrouillage du connecteur n’est pas rentrée.
■Si le connecteur de recharge CA ne se déverrouille pas
Appliquez la procédure suivante pour déver-
rouiller le connecteur de recharge CA si vous n’arrivez pas à le débrancher après avoir déverrouillé les portes.
Réservez l’utilisation de la tirette de déver-
rouillage de secours aux seuls cas où vous n’arrivez pas à déverrouiller le connecteur de recharge CA par les autres moyens.
1 Ouvrez le capot. (P.463)
2 Tirez sur la tirette de déverrouillage de
secours.
Le connecteur de recharge CA est déver- rouillé, et vous pouvez le débrancher.
3 Après avoir déverrouillé le connecteur de recharge CA, fixez la boucle de la tirette de déverrouillage de secours au support.

102
Owner’s Manual_Europe_M9A889_fr
2-2. Recharge
■Recharge CA (P.109)
C’est la méthode à utiliser pour rechar-
ger depuis une prise électrique en cou-
rant alternatif avec le câble de recharge
CA ou avec un chargeur CA.
En définissant un calendrier de recharge, il
est également possible de recharger à la
date et à l’heure souhaitées. ( P.122)
■Recharge CC (P. 1 1 6 )
Cette méthode de recharge utilise un
chargeur CC conforme aux normes
CEI 61851 et CEI 62196. La batterie de
traction est rechargée en un temps plus
court qu’avec une recharge CA.
CEI est l’abréviation de la Commission
électrotechnique internationale, un
organisme international de normalisa-
tion.
■Système de recharge solaire*
( P.136)
*: Sur modèles équipés
Dans certaines conditions, lorsque le
véhicule est stationné, la batterie de
traction peut être rechargée par l’élec-
tricité produite par les panneaux photo-
voltaïques dont est équipé le toit du
véhicule.
Ce véhicule est équipé de plusieurs
fonctions asservies à la recharge.
NOTE
■Lorsque vous enfichez le connec- teur de recharge CA
Respectez les précautions suivantes. À
défaut, vous pouvez occasionner un mau- vais fonctionnement du système de ver-rouillage du connec teur de recharge.
●Vérifiez que le connecteur de recharge CA est compatible avec ce véhicule.
Le connecteur de recharge risque de ne
pas se verrouiller s’il est d’un type différent
ou s’il en mauvais état ou déformé à sa
partie par laquelle il s’enfiche.
●Ne forcez pas sur le connecteur de
recharge CA après l’avoir enfiché.
Au moment de débrancher le connecteur
de recharge CA, veillez à le déverrouiller.
Méthodes de recharge
Vous pouvez utiliser les méthodes
suivantes pour recharge la batte-
rie de traction.
Méthodes de recharge par
types
Fonctions liées à la recharge
