2022 PEUGEOT PARTNER Manuel du propriétaire (in French)

191
Informations pratiques

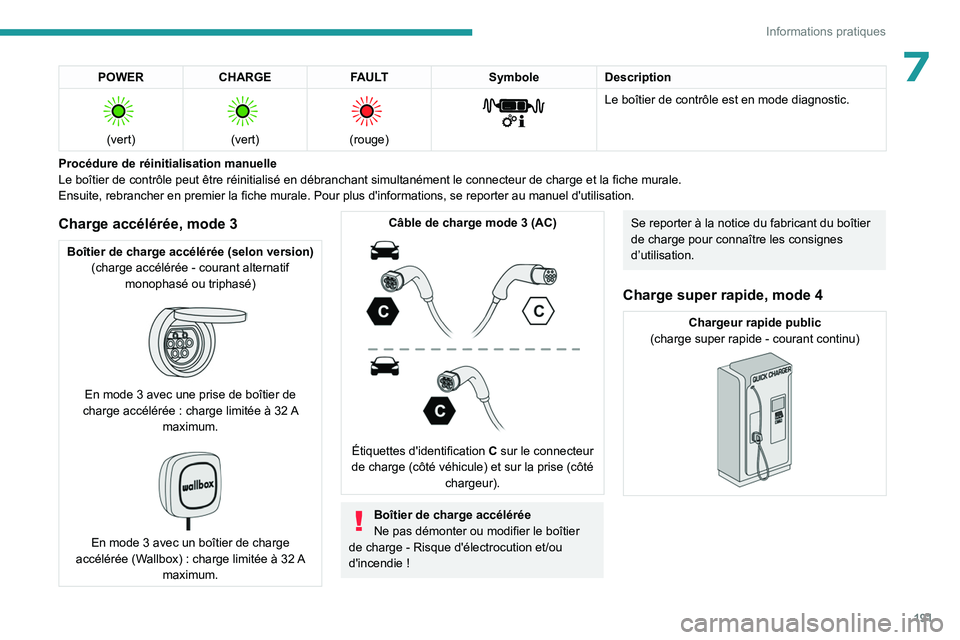

7POWERCHARGE FAULT SymboleDescription

(vert)


(vert)


(rouge)


Le boîtier de contrôle est en mode diagnostic.
Procédure de réinitialisation manuelle
Le boîtier de contrôle peut être réinitialisé en débranchant simultanément le connecteur de charge et la fiche murale.
Ensuite, rebrancher en premier la fiche murale. Pour plus d'informations, se reporter au manuel d'utilisation.
Charge accélérée, mode 3
Boîtier de charge accélérée (selon version) (charge accélérée - courant alternatif monophasé ou triphasé)


En mode 3 avec une prise de boîtier de
charge accélérée : charge limitée à 32 A
maximum.


En mode 3 avec un boîtier de charge
accélérée (Wallbox) : charge limitée à 32 A
maximum.
Câble de charge mode 3 (AC)

Étiquettes d'identification C sur le connecteur
de charge (côté véhicule) et sur la prise (côté chargeur).
Boîtier de charge accélérée
Ne pas démonter ou modifier le boîtier
de charge
- Risque d'électrocution et/ou
d'incendie
!
Se reporter à la notice du fabricant du boîtier
de charge pour connaître les consignes
d’utilisation.
Charge super rapide, mode 4
Chargeur rapide public
(charge super rapide - courant continu)

192
Informations pratiques

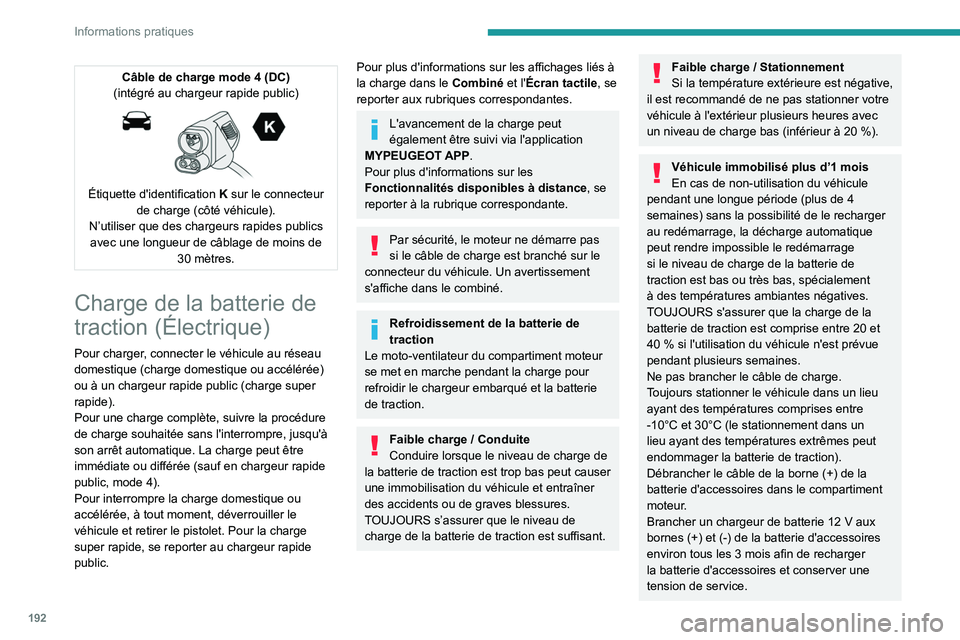

Câble de charge mode 4 (DC)
(intégré au chargeur rapide public)


Étiquette d'identification K sur le connecteur
de charge (côté véhicule).
N’utiliser que des chargeurs rapides publics avec une longueur de câblage de moins de 30
mètres.
Charge de la batterie de
traction (Électrique)
Pour charger, connecter le véhicule au réseau
domestique (charge domestique ou accélérée)
ou à un chargeur rapide public (charge super
rapide).
Pour une charge complète, suivre la procédure
de charge souhaitée sans l'interrompre, jusqu'à
son arrêt automatique. La charge peut être
immédiate ou différée (sauf en chargeur rapide
public, mode
4).
Pour interrompre la charge domestique ou
accélérée, à tout moment, déverrouiller le
véhicule et retirer le pistolet. Pour la charge
super rapide, se reporter au chargeur rapide
public.
Pour plus d'informations sur les affichages liés à
la charge dans le Combiné et l'Écran tactile, se
reporter aux rubriques correspondantes.
L'avancement de la charge peut
également être suivi via l'application
MYPEUGEOT APP.
Pour plus d'informations sur les
Fonctionnalités disponibles à distance , se
reporter à la rubrique correspondante.
Par sécurité, le moteur ne démarre pas
si le câble de charge est branché sur le
connecteur du véhicule. Un avertissement
s'affiche dans le combiné.
Refroidissement de la batterie de
traction
Le moto-ventilateur du compartiment moteur
se met en marche pendant la charge pour
refroidir le chargeur embarqué et la batterie
de traction.
Faible charge / Conduite
Conduire lorsque le niveau de charge de
la batterie de traction est trop bas peut causer
une immobilisation du véhicule et entraîner
des accidents ou de graves blessures.
TOUJOURS s’assurer que le niveau de
charge de la batterie de traction est suffisant.
Faible charge / Stationnement
Si la température extérieure est négative,
il est recommandé de ne pas stationner votre
véhicule à l'extérieur plusieurs heures avec
un niveau de charge bas (inférieur à 20 %).
Véhicule immobilisé plus d’1 mois
En cas de non-utilisation du véhicule
pendant une longue période (plus de 4
semaines) sans la possibilité de le recharger
au redémarrage, la décharge automatique
peut rendre impossible le redémarrage
si le niveau de charge de la batterie de
traction est bas ou très bas, spécialement
à des températures ambiantes négatives.
TOUJOURS s'assurer que la charge de la
batterie de traction est comprise entre 20 et
40 % si l'utilisation du véhicule n'est prévue
pendant plusieurs semaines.
Ne pas brancher le câble de charge.
Toujours stationner le véhicule dans un lieu
ayant des températures comprises entre
-10°C et 30°C (le stationnement dans un
lieu ayant des températures extrêmes peut
endommager la batterie de traction).
Débrancher le câble de la borne
(+) de la
batterie d'accessoires dans le compartiment
moteur.
Brancher un chargeur de batterie 12
V aux
bornes (+) et (-) de la batterie d'accessoires
environ tous les 3
mois afin de recharger
la batterie d'accessoires et conserver une
tension de service.

193
Informations pratiques

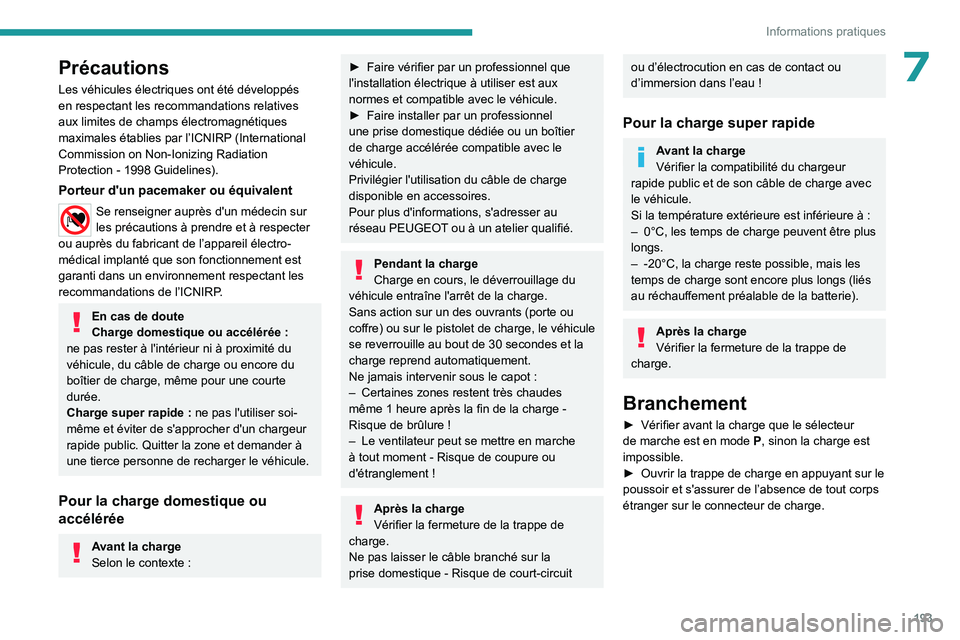

7Précautions
Les véhicules électriques ont été développés
en respectant les recommandations relatives
aux limites de champs électromagnétiques
maximales établies par l’ICNIRP (International
Commission on Non-Ionizing Radiation
Protection - 1998 Guidelines).
Porteur d'un pacemaker ou équivalent
Se renseigner auprès d'un médecin sur
les précautions à prendre et à respecter
ou auprès du fabricant de l’appareil électro-
médical implanté que son fonctionnement est
garanti dans un environnement respectant les
recommandations de l’ICNIRP.
En cas de doute
Charge domestique ou accélérée :
ne pas rester à l'intérieur ni à proximité du
véhicule, du câble de charge ou encore du
boîtier de charge, même pour une courte
durée.
Charge super rapide
: ne pas l'utiliser soi-
même et éviter de s'approcher d'un chargeur
rapide public. Quitter la zone et demander à
une tierce personne de recharger le véhicule.
Pour la charge domestique ou
accélérée
Avant la charge
Selon le contexte :
► Faire vérifier par un professionnel que
l'installation électrique à utiliser est aux
normes et compatible avec le véhicule.
►

Faire installer par un professionnel
une prise domestique dédiée ou un boîtier
de charge accélérée compatible avec le
véhicule.
Privilégier l'utilisation du câble de charge
disponible en accessoires.
Pour plus d'informations, s'adresser au
réseau

PEUGEOT ou à un atelier qualifié.
Pendant la charge
Charge en cours, le déverrouillage du
véhicule entraîne l'arrêt de la charge.
Sans action sur un des ouvrants (porte ou
coffre) ou sur le pistolet de charge, le véhicule
se reverrouille au bout de 30
secondes et la
charge reprend automatiquement.
Ne jamais intervenir sous le capot
:
–

Certaines zones restent très chaudes
même 1

heure après la fin de la charge -
Risque de brûlure
!
–

Le ventilateur peut se mettre en marche
à tout moment

- Risque de coupure ou
d'étranglement
!
Après la charge
Vérifier la fermeture de la trappe de
charge.
Ne pas laisser le câble branché sur la
prise domestique
- Risque de court-circuit
ou d’électrocution en cas de contact ou
d’immersion dans l’eau !
Pour la charge super rapide
Avant la charge
Vérifier la compatibilité du chargeur
rapide public et de son câble de charge avec
le véhicule.
Si la température extérieure est inférieure à
:
–

0°C, les temps de charge peuvent être plus
longs.
–


-20°C, la charge reste possible, mais les
temps de charge sont encore plus longs (liés
au réchauffement préalable de la batterie).
Après la charge
Vérifier la fermeture de la trappe de
charge.
Branchement
► Vérifier avant la charge que le sélecteur
de marche est en mode P , sinon la charge est
impossible.
►

Ouvrir la trappe de charge en appuyant sur le
poussoir et s'assurer de l’absence de tout corps
étranger sur le connecteur de charge.

194
Informations pratiques

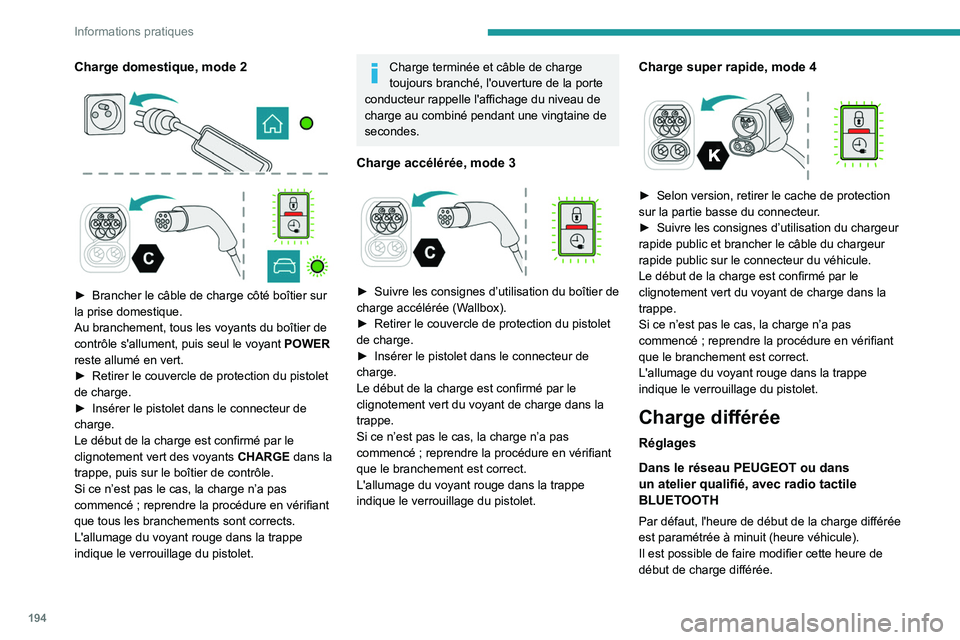

Charge domestique, mode 2



► Brancher le câble de charge côté boîtier sur
la prise domestique.
Au branchement, tous les voyants du boîtier de
contrôle s'allument, puis seul le voyant POWER

reste allumé en vert.
►

Retirer le couvercle de protection du pistolet
de charge.
►


Insérer le pistolet dans le connecteur de
charge.
Le début de la charge est confirmé par le
clignotement vert des voyants CHARGE

dans la
trappe, puis sur le boîtier de contrôle.
Si ce n’est pas le cas, la charge n’a pas
commencé
; reprendre la procédure en vérifiant
que tous les branchements sont corrects.
L'allumage du voyant rouge dans la trappe
indique le verrouillage du pistolet.
Charge terminée et câble de charge
toujours branché, l'ouverture de la porte
conducteur rappelle l'affichage du niveau de
charge au combiné pendant une vingtaine de
secondes.
Charge accélérée, mode 3

► Suivre les consignes d’utilisation du boîtier de
charge accélérée (W allbox).
►

Retirer le couvercle de protection du pistolet
de charge.
►


Insérer le pistolet dans le connecteur de
charge.
Le début de la charge est confirmé par le
clignotement vert du voyant de charge dans la
trappe.
Si ce n’est pas le cas, la charge n’a pas
commencé

; reprendre la procédure en vérifiant
que le branchement est correct.
L'allumage du voyant rouge dans la trappe
indique le verrouillage du pistolet.
Charge super rapide, mode 4

► Selon version, retirer le cache de protection
sur la partie basse du connecteur .
►

Suivre les consignes d’utilisation du chargeur
rapide public et brancher le câble du chargeur
rapide public sur le connecteur du véhicule.
Le début de la charge est confirmé par le
clignotement vert du voyant de charge dans la
trappe.
Si ce n’est pas le cas, la charge n’a pas
commencé

; reprendre la procédure en vérifiant
que le branchement est correct.
L'allumage du voyant rouge dans la trappe
indique le verrouillage du pistolet.
Charge différée
Réglages
Dans le réseau PEUGEOT ou dans
un atelier qualifié, avec radio tactile
BLUETOOTH
Par défaut, l'heure de début de la charge différée
est paramétrée à minuit (heure véhicule).
Il est possible de faire modifier cette heure de
début de charge différée.

195
Informations pratiques

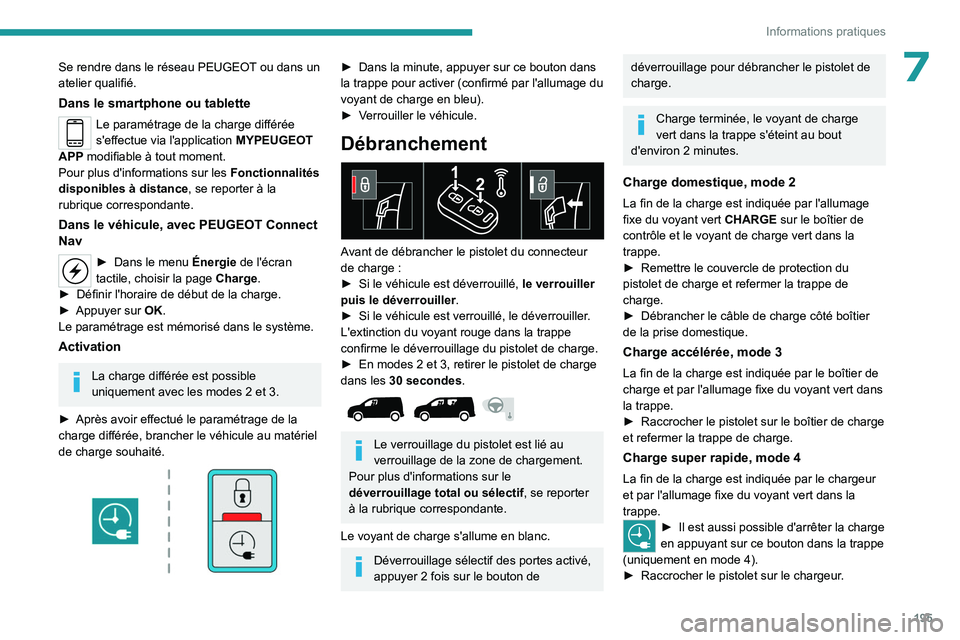

7Se rendre dans le réseau PEUGEOT ou dans un
atelier qualifié.
Dans le smartphone ou tablette
Le paramétrage de la charge différée
s'effectue via l'application MYPEUGEOT
APP modifiable à tout moment.
Pour plus d'informations sur les Fonctionnalités
disponibles à distance , se reporter à la
rubrique correspondante.
Dans le véhicule, avec PEUGEOT Connect
Nav
► Dans le menu Énergie de l'écran
tactile, choisir la page Charge.
►

Définir l'horaire de début de la charge.
►


Appuyer sur
OK.
Le paramétrage est mémorisé dans le système.
Activation
La charge différée est possible
uniquement avec les modes 2 et 3.
►

Après avoir effectué le paramétrage de la
charge différée, brancher le véhicule au matériel
de charge souhaité.


► Dans la minute, appuyer sur ce bouton dans
la trappe pour activer (confirmé par l'allumage du
voyant de charge en bleu).
►

V
errouiller le véhicule.
Débranchement

Avant de débrancher le pistolet du connecteur
de charge :
►

Si le véhicule est déverrouillé, le verrouiller
puis le déverrouiller .
►


Si le véhicule est verrouillé, le déverrouiller
.
L'extinction du voyant rouge dans la trappe
confirme le déverrouillage du pistolet de charge.
►

En modes 2 et 3, retirer le pistolet de charge
dans les

30 secondes.


Le verrouillage du pistolet est lié au
verrouillage de la zone de chargement.
Pour plus d'informations sur le
déverrouillage total ou sélectif , se reporter
à la rubrique correspondante.
Le voyant de charge s'allume en blanc.
Déverrouillage sélectif des portes activé,
appuyer 2 fois sur le bouton de
déverrouillage pour débrancher le pistolet de
charge.
Charge terminée, le voyant de charge
vert dans la trappe s'éteint au bout
d'environ 2
minutes.
Charge domestique, mode 2
La fin de la charge est indiquée par l'allumage
fixe du voyant vert CHARGE sur le boîtier de
contrôle et le voyant de charge vert dans la
trappe.
►

Remettre le couvercle de protection du
pistolet de charge et refermer la trappe de
charge.
►


Débrancher le câble de charge côté boîtier
de la prise domestique.
Charge accélérée, mode 3
La fin de la charge est indiquée par le boîtier de
charge et par l'allumage fixe du voyant vert dans
la trappe.
►

Raccrocher le pistolet sur le boîtier de charge
et refermer la trappe de charge.
Charge super rapide, mode 4
La fin de la charge est indiquée par le chargeur
et par l'allumage fixe du voyant vert dans la
trappe.
► Il est aussi possible d'arrêter la charge
en appuyant sur ce bouton dans la trappe
(uniquement en mode
4).
►

Raccrocher le pistolet sur le chargeur
.

196

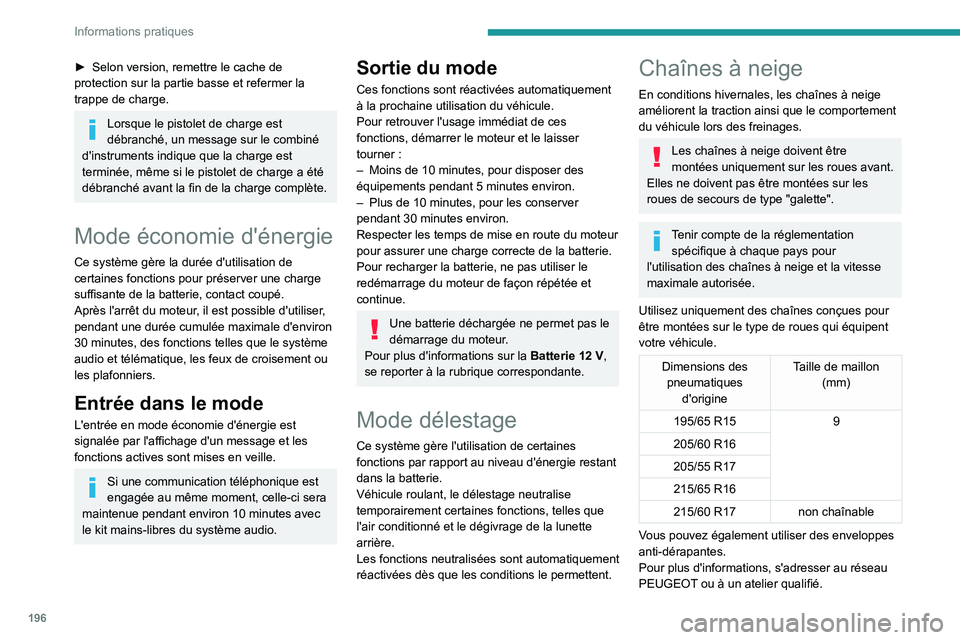

Informations pratiques
► Selon version, remettre le cache de
protection sur la partie basse et refermer la
trappe de charge.
Lorsque le pistolet de charge est
débranché, un message sur le combiné
d'instruments indique que la charge est
terminée, même si le pistolet de charge a été
débranché avant la fin de la charge complète.
Mode économie d'énergie
Ce système gère la durée d'utilisation de
certaines fonctions pour préserver une charge
suffisante de la batterie, contact coupé.
Après l'arrêt du moteur, il est possible d'utiliser,
pendant une durée cumulée maximale d'environ
30
minutes, des fonctions telles que le système
audio et télématique, les feux de croisement ou
les plafonniers.
Entrée dans le mode
L'entrée en mode économie d'énergie est
signalée par l'affichage d'un message et les
fonctions actives sont mises en veille.
Si une communication téléphonique est
engagée au même moment, celle-ci sera
maintenue pendant environ 10
minutes avec
le kit mains-libres du système audio.
Sortie du mode
Ces fonctions sont réactivées automatiquement
à la prochaine utilisation du véhicule.
Pour retrouver l'usage immédiat de ces
fonctions, démarrer le moteur et le laisser
tourner
:
–

Moins de 10
minutes, pour disposer des
équipements pendant 5
minutes environ.
–

Plus de 10
minutes, pour les conserver
pendant 30
minutes environ.
Respecter les temps de mise en route du moteur
pour assurer une charge correcte de la batterie.
Pour recharger la batterie, ne pas utiliser le
redémarrage du moteur de façon répétée et
continue.
Une batterie déchargée ne permet pas le
démarrage du moteur.
Pour plus d'informations sur la Batterie 12
V,
se reporter à la rubrique correspondante.
Mode délestage
Ce système gère l'utilisation de certaines
fonctions par rapport au niveau d'énergie restant
dans la batterie.
Véhicule roulant, le délestage neutralise
temporairement certaines fonctions, telles que
l'air conditionné et le dégivrage de la lunette
arrière.
Les fonctions neutralisées sont automatiquement
réactivées dès que les conditions le permettent.
Chaînes à neige
En conditions hivernales, les chaînes à neige
améliorent la traction ainsi que le comportement
du véhicule lors des freinages.
Les chaînes à neige doivent être
montées uniquement sur les roues avant.
Elles ne doivent pas être montées sur les
roues de secours de type "galette".
Tenir compte de la réglementation spécifique à chaque pays pour
l'utilisation des chaînes à neige et la vitesse
maximale autorisée.
Utilisez uniquement des chaînes conçues pour
être montées sur le type de roues qui équipent
votre véhicule.
Dimensions des pneumatiques d'origine Taille de maillon
(mm)
195/65 R15 9
205/60 R16
205/55 R17
215/65 R16
215/60 R17 non chaînable
Vous pouvez également utiliser des enveloppes
anti-dérapantes.
Pour plus d'informations, s'adresser au réseau
PEUGEOT ou à un atelier qualifié.

197

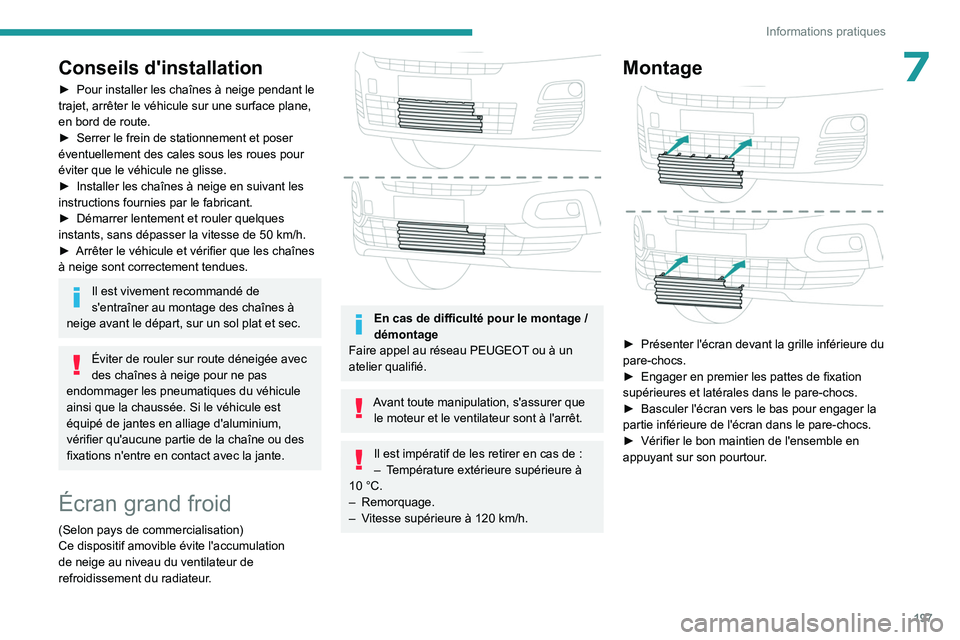

Informations pratiques
7Conseils d'installation
► Pour installer les chaînes à neige pendant le
trajet, arrêter le véhicule sur une surface plane,
en bord de route.
►

Serrer le frein de stationnement et poser
éventuellement des cales sous les roues pour
éviter que le véhicule ne glisse.
►


Installer les chaînes à neige en suivant les
instructions fournies par le fabricant.
►


Démarrer lentement et rouler quelques
instants, sans dépasser la vitesse de 50

km/h.
►

Arrêter le véhicule et vérifier que les chaînes
à neige sont correctement tendues.
Il est vivement recommandé de
s'entraîner au montage des chaînes à
neige avant le départ, sur un sol plat et sec.
Éviter de rouler sur route déneigée avec
des chaînes à neige pour ne pas
endommager les pneumatiques du véhicule
ainsi que la chaussée. Si le véhicule est
équipé de jantes en alliage d'aluminium,
vérifier qu'aucune partie de la chaîne ou des
fixations n'entre en contact avec la jante.
Écran grand froid
(Selon pays de commercialisation)
Ce dispositif amovible évite l'accumulation
de neige au niveau du ventilateur de
refroidissement du radiateur.


En cas de difficulté pour le montage /
démontage
Faire appel au réseau PEUGEOT ou à un
atelier qualifié.
Avant toute manipulation, s'assurer que le moteur et le ventilateur sont à l'arrêt.
Il est impératif de les retirer en cas de :
– T empérature extérieure supérieure à
10

°C.
–

Remorquage.
–

V

itesse supérieure à 120 km/h.
Montage

► Présenter l'écran devant la grille inférieure du
pare-chocs.
►

Engager en premier les pattes de fixation
supérieures et latérales dans le pare-chocs.
►


Basculer l'écran vers le bas pour engager la
partie inférieure de l'écran dans le pare-chocs.
►


Vérifier le bon maintien de l'ensemble en
appuyant sur son pourtour

.

198

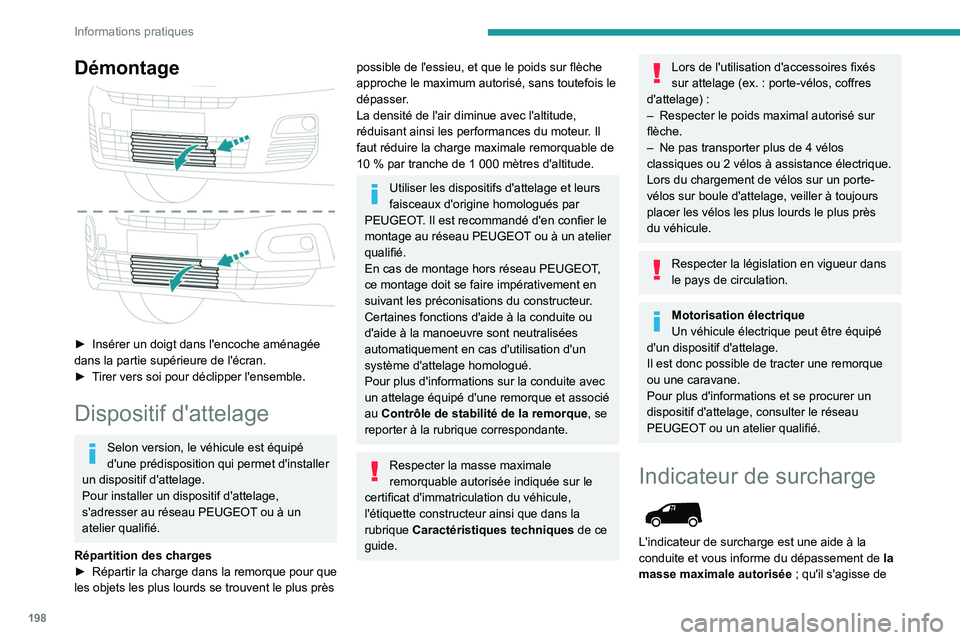

Informations pratiques
Démontage

► Insérer un doigt dans l'encoche aménagée
dans la partie supérieure de l'écran.
►

T
irer vers soi pour déclipper l'ensemble.
Dispositif d'attelage
Selon version, le véhicule est équipé
d'une prédisposition qui permet d'installer
un dispositif d'attelage.
Pour installer un dispositif d'attelage,
s'adresser au réseau PEUGEOT ou à un
atelier qualifié.
Répartition des charges
►

Répartir la charge dans la remorque pour que
les objets les plus lourds se trouvent le plus près
possible de l'essieu, et que le poids sur flèche
approche le maximum autorisé, sans toutefois le
dépasser.
La densité de l'air diminue avec l'altitude,
réduisant ainsi les performances du moteur. Il
faut réduire la charge maximale remorquable de
10
% par tranche de 1 000 mètres d'altitude.
Utiliser les dispositifs d'attelage et leurs
faisceaux d'origine homologués par
PEUGEOT . Il est recommandé d'en confier le
montage au réseau PEUGEOT ou à un atelier
qualifié.
En cas de montage hors réseau PEUGEOT,
ce montage doit se faire impérativement en
suivant les préconisations du constructeur.
Certaines fonctions d'aide à la conduite ou d'aide à la manoeuvre sont neutralisées
automatiquement en cas d'utilisation d'un
système d'attelage homologué.
Pour plus d'informations sur la conduite avec
un attelage équipé d'une remorque et associé
au Contrôle de stabilité de la remorque , se
reporter à la rubrique correspondante.
Respecter la masse maximale
remorquable autorisée indiquée sur le
certificat d'immatriculation du véhicule,
l'étiquette constructeur ainsi que dans la
rubrique Caractéristiques techniques de ce
guide.
Lors de l'utilisation d'accessoires fixés
sur attelage (ex. : porte-vélos, coffres
d'attelage)
:
–

Respecter le poids maximal autorisé sur
flèche.
–


Ne pas transporter plus de 4
vélos
classiques ou 2
vélos à assistance électrique.
Lors du chargement de vélos sur un porte-
vélos sur boule d'attelage, veiller à toujours
placer les vélos les plus lourds le plus près
du véhicule.
Respecter la législation en vigueur dans
le pays de circulation.
Motorisation électrique
Un véhicule électrique peut être équipé
d'un dispositif d'attelage.
Il est donc possible de tracter une remorque
ou une caravane.
Pour plus d'informations et se procurer un
dispositif d'attelage, consulter le réseau
PEUGEOT ou un atelier qualifié.
Indicateur de surcharge

L'indicateur de surcharge est une aide à la
conduite et vous informe du dépassement de la
masse maximale autorisée ; qu'il s'agisse de
