2022 PEUGEOT PARTNER Manuel du propriétaire (in French)

63

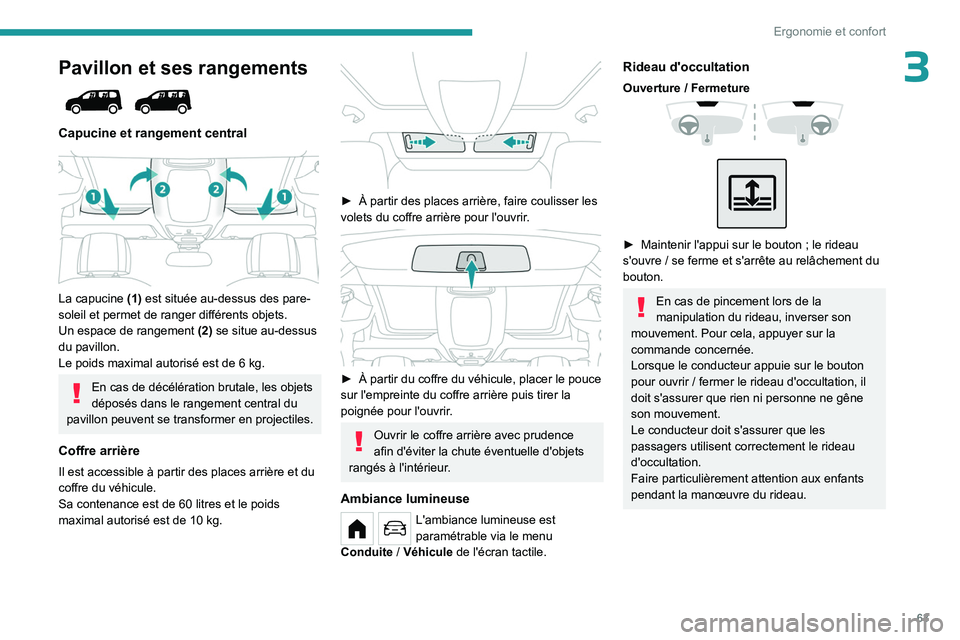

Ergonomie et confort
3Pavillon et ses rangements

Capucine et rangement central

La capucine (1) est située au-dessus des pare-
soleil et permet de ranger différents objets.
Un espace de rangement

(2)
se situe au-dessus
du pavillon.
Le poids maximal autorisé est de 6
kg.
En cas de décélération brutale, les objets
déposés dans le rangement central du
pavillon peuvent se transformer en projectiles.
Coffre arrière
Il est accessible à partir des places arrière et du
coffre du véhicule.
Sa contenance est de 60
litres et le poids
maximal autorisé est de 10
kg.


► À partir des places arrière, faire coulisser les
volets du coffre arrière pour l'ouvrir .


► À partir du coffre du véhicule, placer le pouce
sur l'empreinte du coffre arrière puis tirer la
poignée pour l'ouvrir
.
Ouvrir le coffre arrière avec prudence
afin d'éviter la chute éventuelle d'objets
rangés à l'intérieur.
Ambiance lumineuse
L'ambiance lumineuse est
paramétrable via le menu
Conduite


/ Véhicule de l'écran tactile.
Rideau d'occultation
Ouverture / Fermeture



► Maintenir l'appui sur le bouton ; le rideau
s'ouvre / se ferme et s'arrête au relâchement du
bouton.
En cas de pincement lors de la
manipulation du rideau, inverser son
mouvement. Pour cela, appuyer sur la
commande concernée.
Lorsque le conducteur appuie sur le bouton
pour ouvrir
/ fermer le rideau d'occultation, il
doit s'assurer que rien ni personne ne gêne
son mouvement.
Le conducteur doit s'assurer que les
passagers utilisent correctement le rideau
d'occultation.
Faire particulièrement attention aux enfants
pendant la manœuvre du rideau.

64
Ergonomie et confort

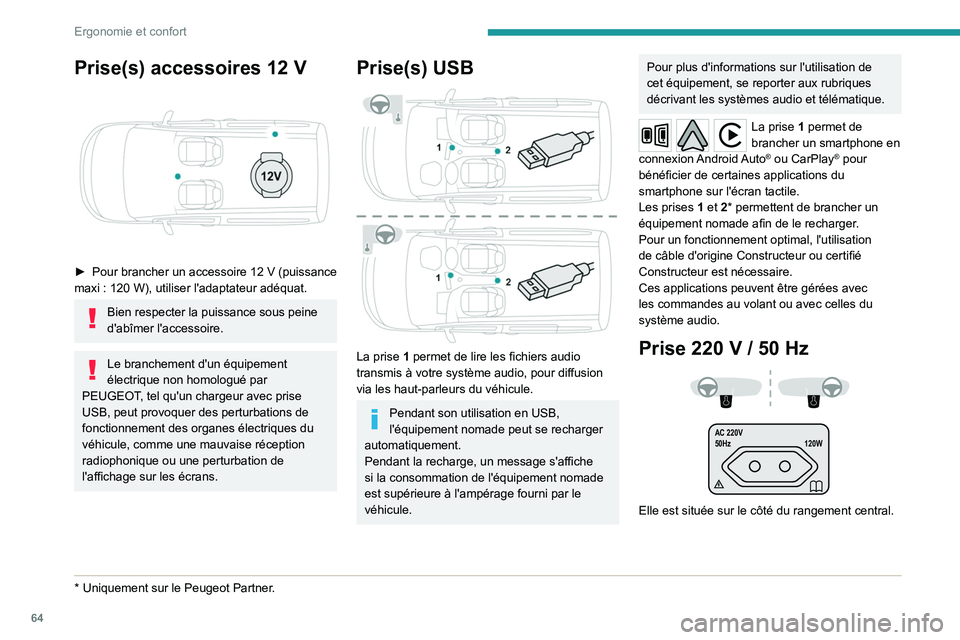

Prise(s) accessoires 12 V

► Pour brancher un accessoire 12 V (puissance
maxi : 120 W), utiliser l'adaptateur adéquat.
Bien respecter la puissance sous peine
d'abîmer l'accessoire.
Le branchement d'un équipement
électrique non homologué par
PEUGEOT, tel qu'un chargeur avec prise
USB, peut provoquer des perturbations de
fonctionnement des organes électriques du
véhicule, comme une mauvaise réception
radiophonique ou une perturbation de
l'affichage sur les écrans.
* Uniquement sur le Peugeot Partner.
Prise(s) USB

La prise 1 permet de lire les fichiers audio
transmis à votre système audio, pour diffusion
via les haut-parleurs du véhicule.
Pendant son utilisation en USB,
l'équipement nomade peut se recharger
automatiquement.
Pendant la recharge, un message s'affiche
si la consommation de l'équipement nomade
est supérieure à l'ampérage fourni par le
véhicule.
Pour plus d'informations sur l'utilisation de
cet équipement, se reporter aux rubriques
décrivant les systèmes audio et télématique.
La prise 1 permet de
brancher un smartphone en
connexion
Android Auto
® ou CarPlay® pour
bénéficier de certaines applications du
smartphone sur l'écran tactile.
Les prises

1 et 2* permettent de brancher un
équipement nomade afin de le recharger.
Pour un fonctionnement optimal, l'utilisation
de câble d'origine Constructeur ou certifié
Constructeur est nécessaire.
Ces applications peuvent être gérées avec
les commandes au volant ou avec celles du
système audio.
Prise 220 V / 50 Hz


AC 220V
50Hz 120W

Elle est située sur le côté du rangement central.

65
Ergonomie et confort

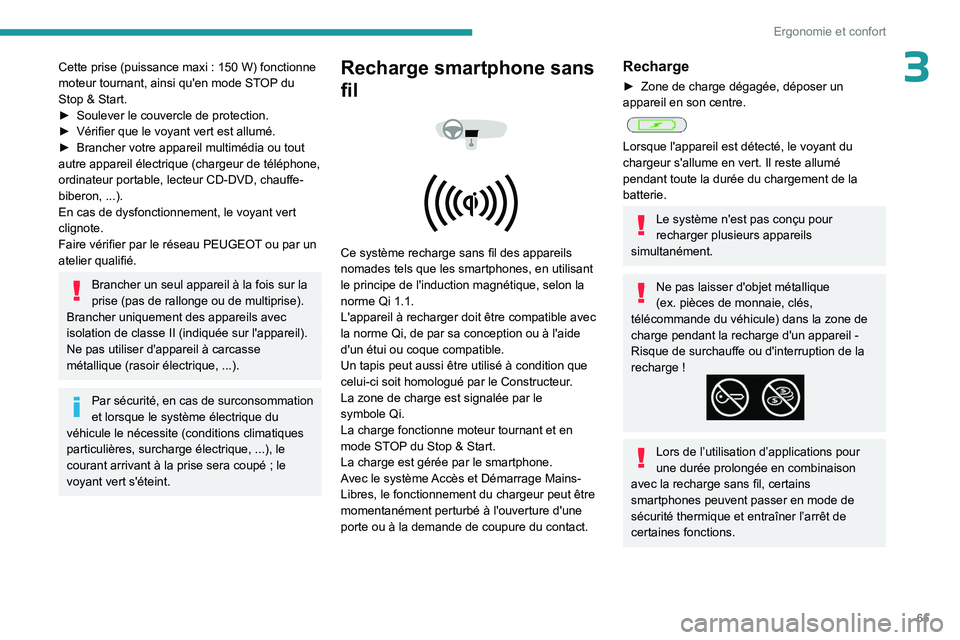

3Cette prise (puissance maxi : 150 W) fonctionne
moteur tournant, ainsi qu'en mode ST OP du
Stop & Start.
►

Soulever le couvercle de protection.
►


Vérifier que le voyant vert est allumé.
►


Brancher votre appareil multimédia ou tout
autre appareil électrique (chargeur de téléphone,
ordinateur portable, lecteur CD-DVD, chauffe-
biberon, ...).
En cas de dysfonctionnement, le voyant vert
clignote.
Faire vérifier par le réseau PEUGEOT ou par un
atelier qualifié.
Brancher un seul appareil à la fois sur la
prise (pas de rallonge ou de multiprise).
Brancher uniquement des appareils avec
isolation de classe
II (indiquée sur l'appareil).
Ne pas utiliser d'appareil à carcasse
métallique (rasoir électrique, ...).
Par sécurité, en cas de surconsommation
et lorsque le système électrique du
véhicule le nécessite (conditions climatiques
particulières, surcharge électrique, ...), le
courant arrivant à la prise sera coupé
; le
voyant vert s'éteint.
Recharge smartphone sans
fil




Ce système recharge sans fil des appareils
nomades tels que les smartphones, en utilisant
le principe de l'induction magnétique, selon la
norme Qi 1.1.
L'appareil à recharger doit être compatible avec
la norme Qi, de par sa conception ou à l'aide
d'un étui ou coque compatible.
Un tapis peut aussi être utilisé à condition que
celui-ci soit homologué par le Constructeur.
La zone de charge est signalée par le
symbole
Qi.
La charge fonctionne moteur tournant et en
mode STOP du Stop & Start.
La charge est gérée par le smartphone.
Avec le système Accès et Démarrage Mains-
Libres, le fonctionnement du chargeur peut être
momentanément perturbé à l'ouverture d'une
porte ou à la demande de coupure du contact.
Recharge
► Zone de charge dégagée, déposer un
appareil en son centre.


Lorsque l'appareil est détecté, le voyant du
chargeur s'allume en vert. Il reste allumé
pendant toute la durée du chargement de la
batterie.
Le système n'est pas conçu pour
recharger plusieurs appareils
simultanément.
Ne pas laisser d'objet métallique
(ex. pièces de monnaie, clés,
télécommande du véhicule) dans la zone de
charge pendant la recharge d'un appareil
-
Risque de surchauffe ou d'interruption de la
recharge
!
Lors de l’utilisation d’applications pour
une durée prolongée en combinaison
avec la recharge sans fil, certains
smartphones peuvent passer en mode de
sécurité thermique et entraîner l’arrêt de
certaines fonctions.

66
Ergonomie et confort
Contrôle de fonctionnement
L'état du voyant permet de suivre le
fonctionnement du chargeur.
État du voyantSignification
Éteint Moteur éteint.
Pas d'appareil compatible
détecté.
Charge terminée.
Vert fixe Détection d'un appareil
compatible.
Charge en cours.
Orange
clignotant Détection d'un objet
étranger dans la zone de
charge.
Appareil mal centré dans
la zone de charge.
Orange fixe Dysfonctionnement de
la jauge de charge de
l'appareil.
Température trop élevée
de la batterie de l'appareil.
Dysfonctionnement du
chargeur.


Si le voyant est allumé fixe en orange :
– Enlever l'appareil puis le replacer au centre de
la zone de charge.
ou –

Enlever l'appareil et faire un nouvel essai un
quart d'heure plus tard.
Si le problème persiste, faire vérifier le système
par le réseau PEUGEOT ou par un atelier qualifié.
Coffres de plancher
(Essence ou Diesel)




Deux coffres sont situés sous les pieds des
passagers arrière.
►
Pour les ouvrir
, glisser les doigts dans
l'encoche et soulever le couvercle.
Tablettes aviation



► Pour mettre la tablette en place, la tirer vers
le haut.
Par mesure de
sécurité, la tablette se décroche
si une trop forte pression est exercée.
►

Pour ranger la tablette, la tirer vers le bas.
Ne pas placer d'objets durs ou lourds sur
la tablette. En cas de décélération
brutale, ces objets peuvent se transformer en
projectiles.
Stores latéraux

Ils équipent les vitres des portes latérales
coulissantes (selon version).

67
Ergonomie et confort
3

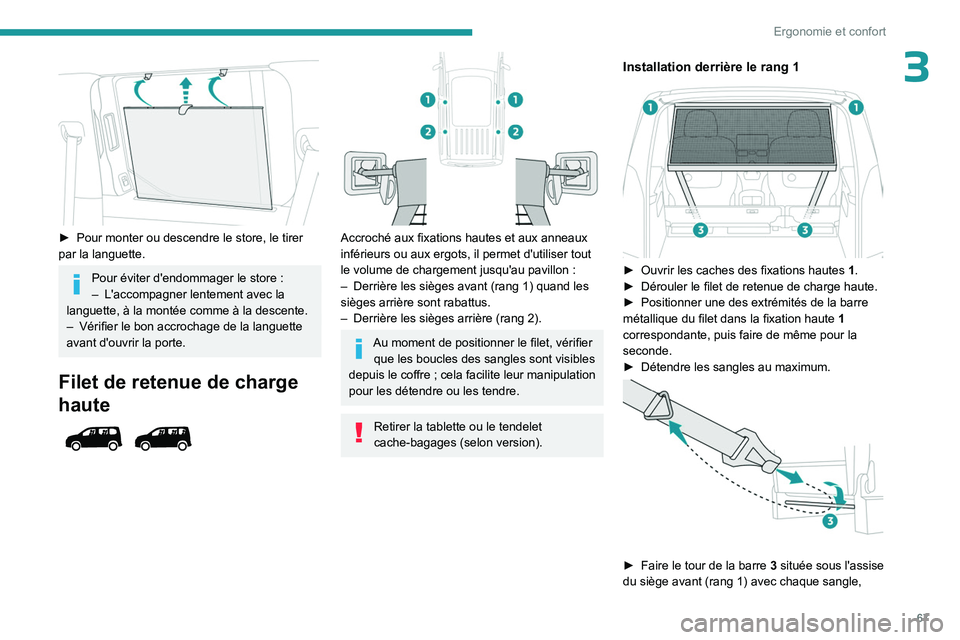

► Pour monter ou descendre le store, le tirer
par la languette.
Pour éviter d'endommager le store :
– L'accompagner lentement avec la
languette, à la montée comme à la descente.
–

Vérifier le bon accrochage de la languette
avant d'ouvrir la porte.
Filet de retenue de charge
haute




Accroché aux fixations hautes et aux anneaux
inférieurs ou aux ergots, il permet d'utiliser tout
le volume de chargement jusqu'au pavillon :
–

Derrière les sièges avant (rang
1) quand les
sièges arrière sont rabattus.
–

Derrière les sièges arrière (rang
2).
Au moment de positionner le filet, vérifier que les boucles des sangles sont visibles
depuis le coffre

;
cela facilite leur manipulation
pour les détendre ou les tendre.
Retirer la tablette ou le tendelet
cache-bagages (selon version).
Installation derrière le rang 1

► Ouvrir les caches des fixations hautes 1 .
► Dérouler le filet de retenue de charge haute.
►

Positionner une des extrémités de la barre
métallique du filet dans la fixation haute


1

correspondante, puis faire de même pour la
seconde.
►

Détendre les sangles au maximum.

► Faire le tour de la barre 3 située sous l'assise
du siège avant (rang 1) avec chaque sangle,

68
Ergonomie et confort
puis fixer chaque mousqueton à l'anneau de la
sangle correspondante.
►
Rabattre les sièges arrière.
►


T
endre les sangles sans relever la banquette.
►

Vérifier que le filet est bien accroché et bien
tendu.
Installation derrière le rang 2

► Replier ou retirer le cache-bagages.
► Ouvrir les caches des fixations hautes 2 .
►

Dérouler le filet de retenue de charge haute.
►


Positionner une des extrémités de la barre
métallique du filet dans la fixation haute


2

correspondante, puis faire de même pour la
seconde.
►

Attacher le crochet de chacune des sangles
du filet dans l'anneau d'arrimage (situé au sol)


4

correspondant.
►

T
endre les sangles.
►

Vérifier que le filet est bien accroché et bien
tendu.
Ne jamais utiliser l'anneau ISOFIX
correspondant à la fixation de la sangle
d'un siège enfant avec Top Tether.
Tablette cache-bagages
2 positions (amovible)
Standard
Standard


Elle peut être installée à deux positions
différentes
: haute et basse.
Elle est composée de 2
parties repliables sur
elles-mêmes.
►

Pour la replier depuis le coffre, la saisir
puis la replier sur elle-même jusqu'aux sièges
arrière. Depuis la position basse, il est possible
de la ranger pliée en la faisant glisser vers les
dossiers des sièges arrière.
►

Pour la déplier depuis le coffre, la saisir puis
la déplier jusqu'aux montants du coffre.
Le poids maximal autorisé sur la tablette
cache-bagages est de 25 kg.
Tendelet cache-bagages
Long
Long
En configuration 5 places, il est installé derrière
les sièges de deuxième rangée, avec les sièges
de troisième rangée escamotés.
En configuration 7
places, il est rangé derrière
les sièges de troisième rangée.
En cas de décélération brutale, les objets
déposés sur le cache-bagages peuvent
se transformer en projectiles.

69
Ergonomie et confort

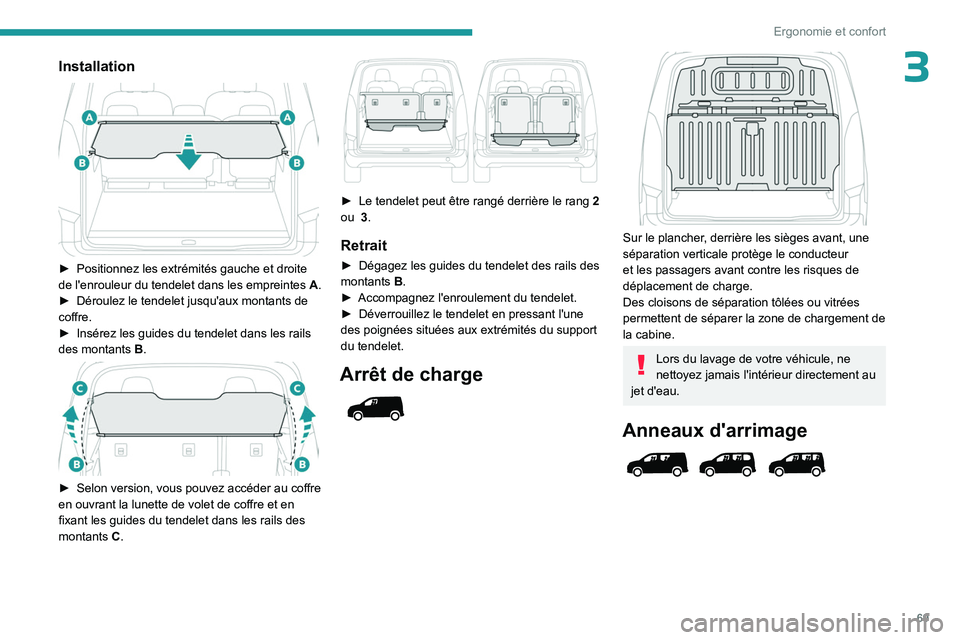

3Installation

► Positionnez les extrémités gauche et droite
de l'enrouleur du tendelet dans les empreintes A .
►

Déroulez le tendelet jusqu'aux montants de
coffre.
►


Insérez les guides du tendelet dans les rails
des montants

B.


► Selon version, vous pouvez accéder au coffre
en ouvrant la lunette de volet de coffre et en
fixant les guides du tendelet dans les rails des
montants
C.


► Le tendelet peut être rangé derrière le rang 2
ou 3.
Retrait
► Dégagez les guides du tendelet des rails des
montants B.
►

Accompagnez l'enroulement du tendelet.
►


Déverrouillez le tendelet en pressant l'une
des poignées situées aux extrémités du support
du tendelet.
Arrêt de charge



Sur le plancher, derrière les sièges avant, une
séparation verticale protège le conducteur
et les passagers avant contre les risques de
déplacement de charge.
Des cloisons de séparation tôlées ou vitrées
permettent de séparer la zone de chargement de
la cabine.
Lors du lavage de votre véhicule, ne
nettoyez jamais l'intérieur directement au
jet d'eau.

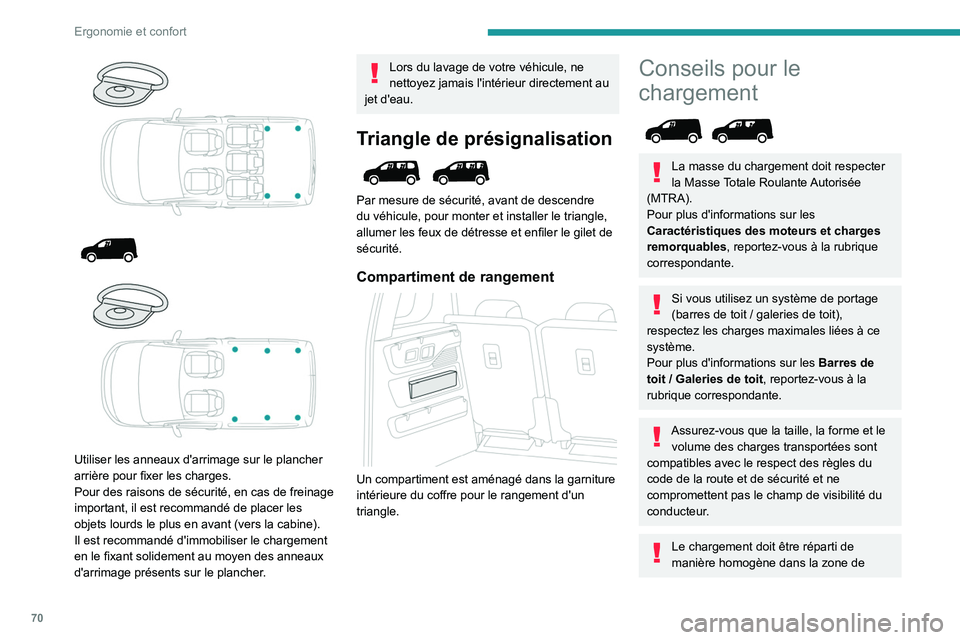

Anneaux d'arrimage

70
Ergonomie et confort





Utiliser les anneaux d'arrimage sur le plancher
arrière pour fixer les charges.
Pour des raisons de sécurité, en cas de freinage
important, il est recommandé de placer les
objets lourds le plus en avant (vers la cabine).
Il est recommandé d'immobiliser le chargement
en le fixant solidement au moyen des anneaux
d'arrimage présents sur le plancher.
Lors du lavage de votre véhicule, ne
nettoyez jamais l'intérieur directement au
jet d'eau.
Triangle de présignalisation

Par mesure de sécurité, avant de descendre
du véhicule, pour monter et installer le triangle,
allumer les feux de détresse et enfiler le gilet de
sécurité.
Compartiment de rangement

Un compartiment est aménagé dans la garniture
intérieure du coffre pour le rangement d'un
triangle.
Conseils pour le
chargement


La masse du chargement doit respecter
la Masse Totale Roulante Autorisée
(MTRA).
Pour plus d'informations sur les
Caractéristiques des moteurs et charges
remorquables, reportez-vous à la rubrique
correspondante.
Si vous utilisez un système de portage
(barres de toit / galeries de toit),
respectez les charges maximales liées à ce
système.
Pour plus d'informations sur les Barres de
toit

/ Galeries de toit , reportez-vous à la
rubrique correspondante.
Assurez-vous que la taille, la forme et le volume des charges transportées sont
compatibles avec le respect des règles du
code de la route et de sécurité et ne
compromettent pas le champ de visibilité du
conducteur.
Le chargement doit être réparti de
manière homogène dans la zone de
