En cas de panne
8► Tirer en faisant levier pour déclipper le cache.

► Retirer les deux vis de fixation du module.
► Sortir le module de son logement.

► Appuyer sur le clip de verrouillage et
débrancher le connecteur .
►

Dévisser le porte-lampe d’un quart de tour
dans le sens inverse des aiguilles d’une montre.
►


Retirer le porte-lampe.
►


Remplacer la lampe défectueuse.
Pour le remplacement de ces lampes, il
est possible de consulter le réseau
PEUGEOT ou un atelier qualifié.
Feux arrière
Pour plus d’informations sur le Changement
d'une lampe et notamment les types de lampes,
reportez-vous à la rubrique correspondante.
Avec portes battantes / volet de coffre
1. Feux de stop / Feux de position.
Type B, P21/5W
2. Indicateurs de direction.
Type
B, PY21W (ambre)
3. Feux de recul.
Type
B, P21W
4. Feux antibrouillard.
Type
B, P21W


► De l'intérieur , débrancher le connecteur
électrique situé à l'arrière des feux.


► Retirer les deux vis de fixation à l'aide de la
clé Torx fournie dans le véhicule.
Pour plus d'informations sur l' Outillage de bord,
se reporter à la rubrique correspondante.
►

De l'extérieur
, tirer l'ensemble du bloc optique
vers soi (avec portes battantes) ou vers le
centre du véhicule (avec volet de coffre).

224
En cas de panne

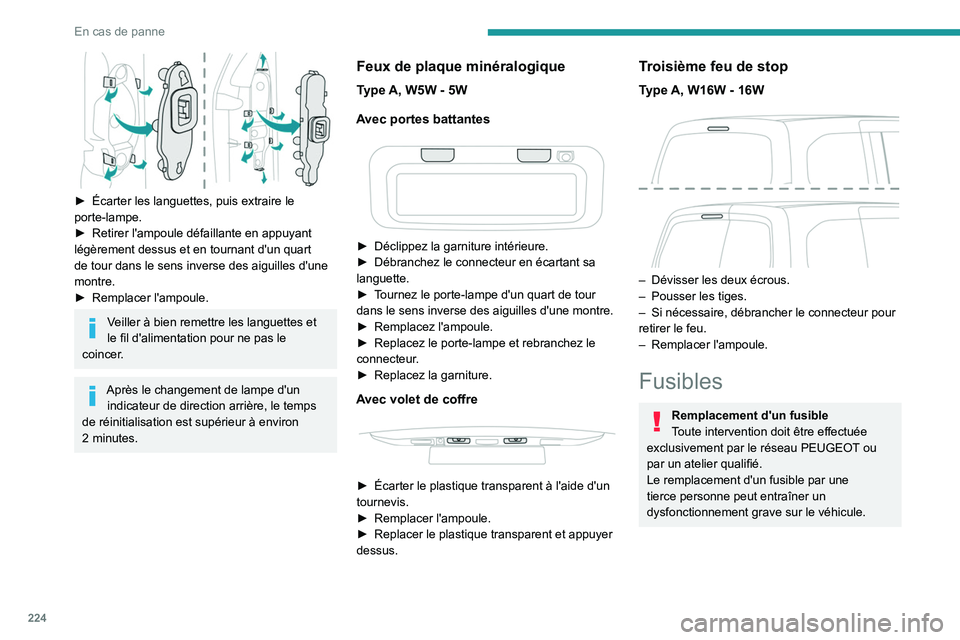

► Écarter les languettes, puis extraire le
porte-lampe.
►

Retirer l'ampoule défaillante en appuyant
légèrement dessus et en tournant d'un quart
de tour dans le sens inverse des aiguilles d'une
montre.
►


Remplacer l'ampoule.
Veiller à bien remettre les languettes et
le fil d'alimentation pour ne pas le
coincer.
Après le changement de lampe d'un indicateur de direction arrière, le temps
de réinitialisation est supérieur à environ
2

minutes.
Feux de plaque minéralogique
Type A, W5W - 5W
Avec portes battantes


► Déclippez la garniture intérieure.
► Débranchez le connecteur en écartant sa
languette.
►

T
ournez le porte-lampe d'un quart de tour
dans le sens inverse des aiguilles d'une montre.
►

Remplacez l'ampoule.
►


Replacez le porte-lampe et rebranchez le
connecteur

.
►

Replacez la garniture.
Avec volet de coffre


► Écarter le plastique transparent à l'aide d'un
tournevis.
►

Remplacer l'ampoule.
►


Replacer le plastique transparent et appuyer
dessus.
Troisième feu de stop
Type A, W16W - 16W

– Dévisser les deux écrous.
– Pousser les tiges.
–

Si nécessaire, débrancher le connecteur pour
retirer le feu.
–


Remplacer l'ampoule.
Fusibles
Remplacement d'un fusible
Toute intervention doit être effectuée
exclusivement par le réseau PEUGEOT ou par un atelier qualifié.
Le remplacement d'un fusible par une
tierce personne peut entraîner un
dysfonctionnement grave sur le véhicule.

225
En cas de panne

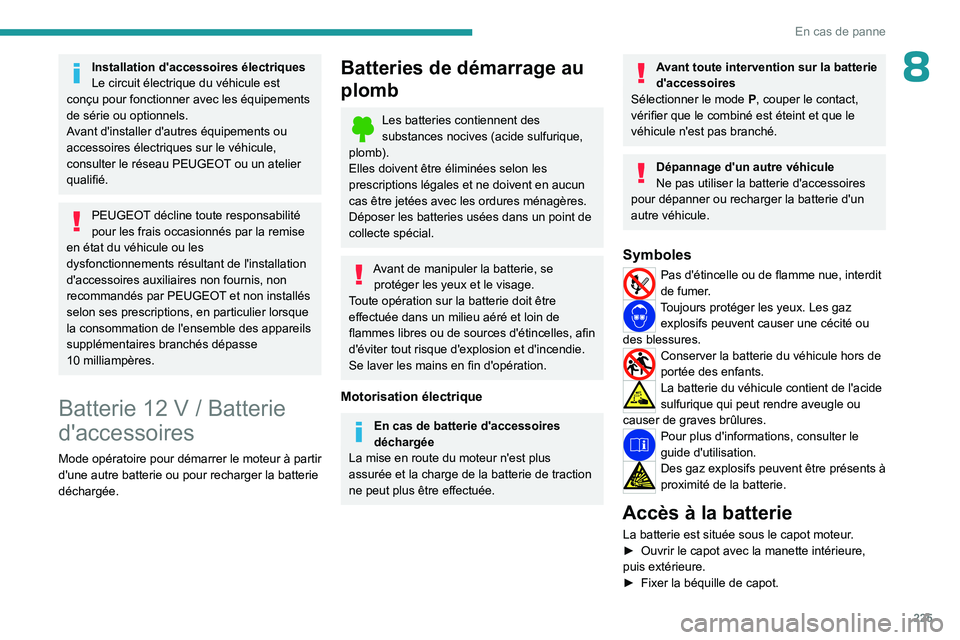

8Installation d'accessoires électriques
Le circuit électrique du véhicule est
conçu pour fonctionner avec les équipements
de série ou optionnels.
Avant d'installer d'autres équipements ou
accessoires électriques sur le véhicule,
consulter le réseau PEUGEOT ou un atelier
qualifié.
PEUGEOT décline toute responsabilité
pour les frais occasionnés par la remise
en état du véhicule ou les
dysfonctionnements résultant de l'installation
d'accessoires auxiliaires non fournis, non
recommandés par PEUGEOT et non installés
selon ses prescriptions, en particulier lorsque
la consommation de l'ensemble des appareils
supplémentaires branchés dépasse
10

milliampères.
Batterie 12 V / Batterie
d'accessoires
Mode opératoire pour démarrer le moteur à partir
d'une autre batterie ou pour recharger la batterie
déchargée.
Batteries de démarrage au
plomb
Les batteries contiennent des
substances nocives (acide sulfurique,
plomb).
Elles doivent être éliminées selon les
prescriptions légales et ne doivent en aucun
cas être jetées avec les ordures ménagères.
Déposer les batteries usées dans un point de
collecte spécial.
Avant de manipuler la batterie, se protéger les yeux et le visage.
Toute opération sur la batterie doit être
effectuée dans un milieu aéré et loin de
flammes libres ou de sources d'étincelles, afin
d'éviter tout risque d'explosion et d'incendie.
Se laver les mains en fin d'opération.
Motorisation électrique
En cas de batterie d'accessoires
déchargée
La mise en route du moteur n'est plus
assurée et la charge de la batterie de traction
ne peut plus être effectuée.
Avant toute intervention sur la batterie
d'accessoires
Sélectionner le mode

P
, couper le contact,
vérifier que le combiné est éteint et que le
véhicule n'est pas branché.
Dépannage d'un autre véhicule
Ne pas utiliser la batterie d'accessoires
pour dépanner ou recharger la batterie d'un
autre véhicule.
Symboles
Pas d'étincelle ou de flamme nue, interdit
de fumer.
Toujours protéger les yeux. Les gaz explosifs peuvent causer une cécité ou
des blessures.
Conserver la batterie du véhicule hors de
portée des enfants.
La batterie du véhicule contient de l'acide
sulfurique qui peut rendre aveugle ou
causer de graves brûlures.
Pour plus d'informations, consulter le
guide d'utilisation.
Des gaz explosifs peuvent être présents à
proximité de la batterie.
Accès à la batterie
La batterie est située sous le capot moteur.
► Ouvrir le capot avec la manette intérieure,
puis extérieure.
►

Fixer la béquille de capot.

226
En cas de panne


La borne (-) de la batterie n’est pas accessible.
Un point de masse déporté est implanté à
proximité de la batterie.
Pour plus d'informations sur le Capot et
le Moteur, se reporter aux rubriques
correspondantes.
Démarrer à partir d'une
autre batterie
Lorsque la batterie du véhicule est déchargée, le
moteur peut être démarré à l'aide d'une batterie
de secours (externe ou d'un autre véhicule) et de
câbles de secours ou bien à l'aide d'un booster
de batterie.
Ne jamais démarrer le moteur en
branchant un chargeur de batterie.
Ne jamais utiliser un booster de batterie 24
V
ou supérieur.
Vérifier au préalable que la batterie de
secours a une tension nominale de 12 V et
une capacité au minimum égale à celle de la
batterie déchargée.
Les deux véhicules ne doivent pas se
toucher.
Éteindre tous les consommateurs électriques
des deux véhicules (autoradio, essuie-vitres,
feux...).
Veiller à ce que les câbles de secours ne
passent pas à proximité des parties mobiles
du moteur (ventilateur, courroie...).
Ne pas débrancher la borne
(+) quand le
moteur tourne.


► Connecter le câble rouge à la borne (+) de
la batterie en panne A (au niveau de la partie
métallique coudée), puis à la borne
(+) de la
batterie de secours

B
ou du booster.
►

Connecter une extrémité du câble vert ou
noir à la borne

(-) de la batterie de secours
B
ou
du booster (ou au point de masse du véhicule
dépanneur).
►
Connecter l'autre extrémité du câble vert ou
noir au point de masse


C
.
►

Démarrer le moteur du véhicule dépanneur et
le laisser tourner pendant quelques minutes.
►


Actionner le démarreur du véhicule en panne
et laisser tourner le moteur

.
Si le moteur ne démarre pas immédiatement,
couper le contact et attendre quelques instants
avant d'effectuer une nouvelle tentative.
►

Attendre le retour au ralenti.
►


Débrancher les câbles de secours dans
l'ordre inverse

.
►

Laisser tourner le moteur
, à l'arrêt, au
minimum 30
minutes afin de permettre à
la batterie d'atteindre un niveau de charge
suffisant.
Rouler immédiatement sans avoir atteint
un niveau de charge suffisant peut
altérer certaines fonctionnalités du véhicule
(ex.

: Stop & Start).
Le débranchement doit s’effectuer dans
l'ordre inverse.
Boîte de vitesses automatique
Ne jamais chercher à démarrer le moteur
en poussant le véhicule.
Certaines fonctionnalités, dont le Stop &
Start, ne sont pas disponibles tant que la

227
En cas de panne

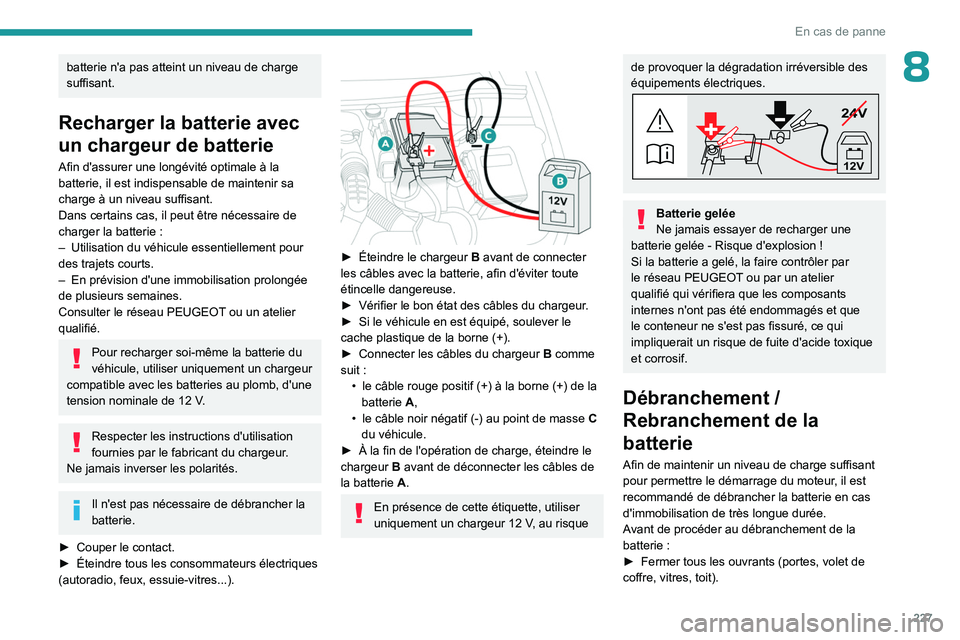

8batterie n'a pas atteint un niveau de charge
suffisant.
Recharger la batterie avec
un chargeur de batterie
Afin d'assurer une longévité optimale à la
batterie, il est indispensable de maintenir sa
charge à un niveau suffisant.
Dans certains cas, il peut être nécessaire de
charger la batterie :
–

Utilisation du véhicule essentiellement pour
des trajets courts.
–


En prévision d'une immobilisation prolongée
de plusieurs semaines.
Consulter le réseau PEUGEOT ou un atelier
qualifié.
Pour recharger soi-même la batterie du
véhicule, utiliser uniquement un chargeur
compatible avec les batteries au plomb, d'une
tension nominale de 12
V.
Respecter les instructions d'utilisation
fournies par le fabricant du chargeur.
Ne jamais inverser les polarités.
Il n'est pas nécessaire de débrancher la
batterie.
►

Couper le contact.
►


Éteindre tous les consommateurs électriques
(autoradio, feux, essuie-vitres...).


► Éteindre le chargeur B avant de connecter
les câbles avec la batterie, afin d'éviter toute
étincelle dangereuse.
►

Vérifier le bon état des câbles du chargeur
.
►

Si le véhicule en est équipé, soulever le
cache plastique de la borne

(+).
►

Connecter les câbles du chargeur

B
comme
suit
:
•

le câble rouge positif
(+) à la borne (+) de la
batterie
A,
•

le câble noir négatif
(-) au point de masse
C

du véhicule.
►

À la fin de l'opération de charge, éteindre le
chargeur


B
avant de déconnecter les câbles de
la batterie
A.
En présence de cette étiquette, utiliser
uniquement un chargeur 12 V, au risque
de provoquer la dégradation irréversible des
équipements électriques.
24V
12V
Batterie gelée
Ne jamais essayer de recharger une
batterie gelée
- Risque d'explosion !
Si la batterie a gelé, la faire contrôler par
le réseau PEUGEOT ou par un atelier qualifié qui vérifiera que les composants
internes n'ont pas été endommagés et que
le conteneur ne s'est pas fissuré, ce qui
impliquerait un risque de fuite d'acide toxique
et corrosif.
Débranchement /
Rebranchement de la
batterie
Afin de maintenir un niveau de charge suffisant
pour permettre le démarrage du moteur, il est
recommandé de débrancher la batterie en cas
d'immobilisation de très longue durée.
Avant de procéder au débranchement de la
batterie
:
►

Fermer tous les ouvrants (portes, volet de
coffre, vitres, toit).

228
En cas de panne
► Éteindre tous les consommateurs électriques
(autoradio, essuie-vitres, feux...).
►

Couper le contact et respecter un délai
d'attente de 4

minutes.
Après avoir accédé à la batterie, il suffit de
débrancher la borne
(+).
Cosse à verrouillage rapide
Débranchement de la borne (+)

► Selon équipement, soulever le cache
plastique de la borne (+) .
►

Relever la palette

A
au maximum pour
déverrouiller le collier

B
.
►

Enlever le collier

B
en le soulevant.
Rebranchement de la borne (+)

► Relever la palette A au maximum.
► Replacer le collier B ouvert sur la borne (+).
►

Appuyer sur le collier

B
jusqu'en butée.
►

Abaisser la palette

A
pour verrouiller le
collier

B
.
►

Selon équipement, abaisser le cache
plastique de la borne


(+)
.
Ne pas forcer en appuyant sur la palette
car si le collier est mal positionné, le
verrouillage est alors impossible.
Recommencer la procédure.
Après rebranchement
Après rebranchement de la batterie, mettre le
contact et attendre 1 minute avant de démarrer,
afin de permettre l'initialisation des systèmes
électroniques.
Toutefois, si après cette manipulation de légères
perturbations subsistent, consulter le réseau
PEUGEOT ou un atelier qualifié.
En se reportant à la rubrique correspondante,
réinitialiser certains équipements
:
–

Clé à télécommande ou clé électronique
(selon version).
–


Lève-vitres électriques.
–


Date et heure.
–


Stations de radio mémorisées.
Lors du trajet suivant le premier
démarrage du moteur, le Stop & Start
pourrait ne pas être opérationnel.
Dans ce cas, la fonction ne sera de nouveau
disponible qu'après une immobilisation
continue du véhicule, dont la durée dépendra
de la température ambiante et de l'état
de charge de la batterie (jusqu'à environ
8

heures).
Remorquage
Mode opératoire pour faire remorquer son
véhicule ou remorquer un autre véhicule avec
l'anneau de remorquage.
Consignes générales
Respecter la législation en vigueur dans
le pays de circulation.
Vérifier que le poids du véhicule tracteur est
supérieur à celui du véhicule remorqué.

229
En cas de panne
8Le conducteur doit rester au volant du
véhicule remorqué et être muni d'un permis
de conduire valide.
Lors d'un remorquage avec les quatre
roues au sol, toujours utiliser une barre de
remorquage homologuée ; les cordes et les
sangles sont interdites.
Le véhicule remorqueur doit démarrer
progressivement.
Lors d'un remorquage moteur arrêté, il n'y a
plus d'assistance de freinage et de direction.Appel impératif à un professionnel du
remorquage :
–

En panne sur autoroute ou sur voie rapide.
–


Impossibilité de mettre la boîte de vitesses
au point mort, de débloquer la direction, de
desserrer le frein de stationnement.
–


Impossibilité de remorquer un véhicule
avec boîte de vitesses automatique moteur
tournant.
–


Remorquage avec deux roues au sol
seulement.
–


Véhicule à quatre roues motrices.
–


Absence de barre de remorquage
homologuée.
Avant de le remorquer, il est impératif de mettre le véhicule en roue libre.
Pour plus d'informations sur la Mise en roue
libre du véhicule , se reporter à la rubrique
correspondante.
Motorisation électrique
Un véhicule électrique ne peut en aucun
cas être utilisé pour le remorquage d'un autre
véhicule.
Cependant, il peut être utilisé par exemple
dans le cas de sortie d'ornière.

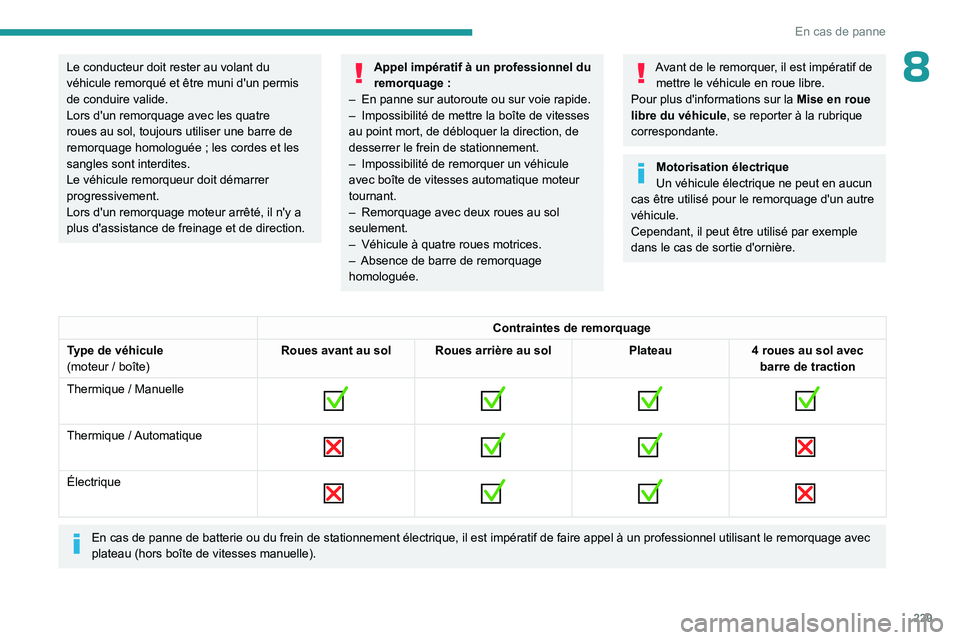

Contraintes de remorquage
Type de véhicule
(moteur

/ boîte) Roues avant au sol Roues arrière au sol
Plateau4
roues au sol avec
barre de traction
Thermique

/ Manuelle


Thermique /
Automatique

Électrique

En cas de panne de batterie ou du frein de stationnement électrique, il est impératif de faire appel à un professionnel utilisant le remorqu\
age avec
plateau (hors boîte de vitesses manuelle).

230
En cas de panne

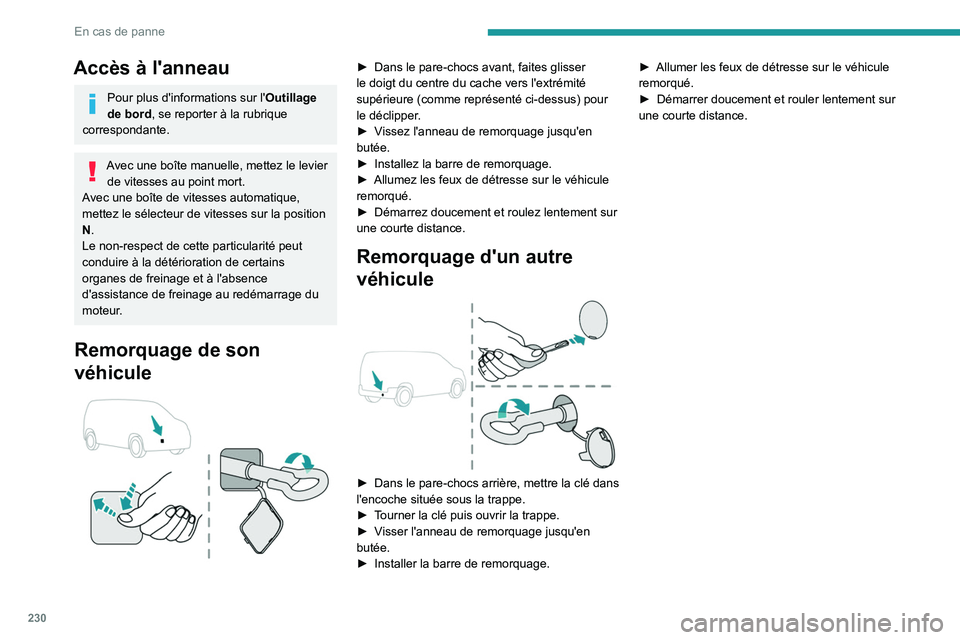

Accès à l'anneau
Pour plus d'informations sur l'Outillage
de bord, se reporter à la rubrique
correspondante.
Avec une boîte manuelle, mettez le levier de vitesses au point mort.
Avec une boîte de vitesses automatique,
mettez le sélecteur de vitesses sur la position
N.
Le non-respect de cette particularité peut
conduire à la détérioration de certains
organes de freinage et à l'absence
d'assistance de freinage au redémarrage du
moteur.
Remorquage de son
véhicule


► Dans le pare-chocs avant, faites glisser
le doigt du centre du cache vers l'extrémité
supérieure (comme représenté ci-dessus) pour
le déclipper
.
►

V
issez l'anneau de remorquage jusqu'en
butée.
►

Installez la barre de remorquage.
►


Allumez les feux de détresse sur le véhicule
remorqué.
►


Démarrez doucement et roulez lentement sur
une courte distance.
Remorquage d'un autre
véhicule


► Dans le pare-chocs arrière, mettre la clé dans
l'encoche située sous la trappe.
►

T
ourner la clé puis ouvrir la trappe.
►

V
isser l'anneau de remorquage jusqu'en
butée.
►

Installer la barre de remorquage. ►


Allumer les feux de détresse sur le véhicule
remorqué.
►

Démarrer doucement et rouler lentement sur
une courte distance.
