2022 PEUGEOT PARTNER Manuel du propriétaire (in French)

175
Conduite
6

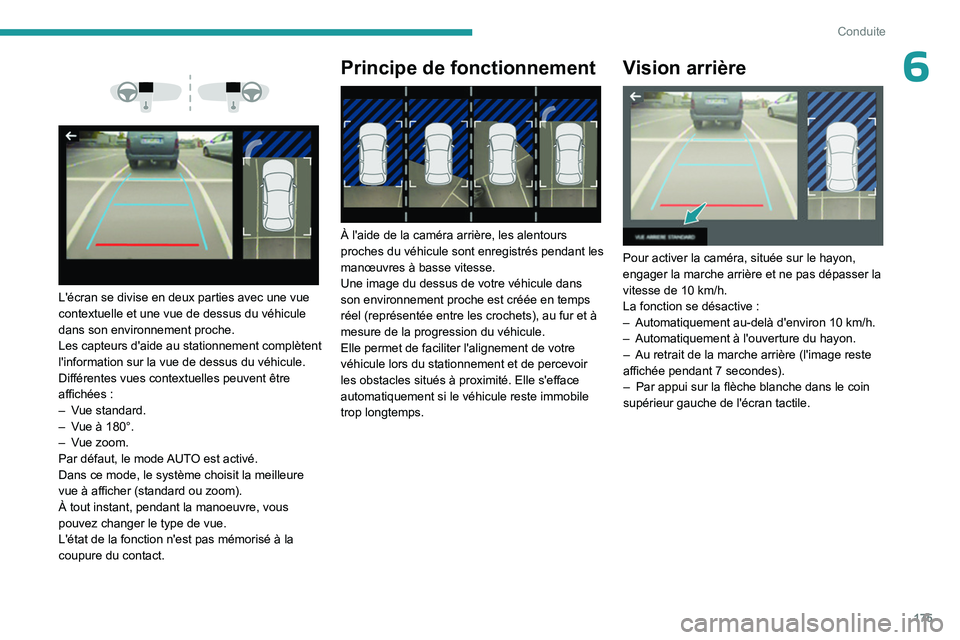

L'écran se divise en deux parties avec une vue
contextuelle et une vue de dessus du véhicule
dans son environnement proche.
Les capteurs d'aide au stationnement complètent
l'information sur la vue de dessus du véhicule.
Différentes vues contextuelles peuvent être
affichées :
–

V
ue standard.
–

V
ue à 180°.
–

V
ue zoom.
Par défaut, le mode AUTO est activé.
Dans ce mode, le système choisit la meilleure
vue à afficher (standard ou zoom).
À tout instant, pendant la manoeuvre, vous
pouvez changer le type de vue.
L'état de la fonction n'est pas mémorisé à la
coupure du contact.
Principe de fonctionnement

À l'aide de la caméra arrière, les alentours
proches du véhicule sont enregistrés pendant les
manœuvres à basse vitesse.
Une image du dessus de votre véhicule dans
son environnement proche est créée en temps
réel (représentée entre les crochets), au fur et à
mesure de la progression du véhicule.
Elle permet de faciliter l'alignement de votre
véhicule lors du stationnement et de percevoir
les obstacles situés à proximité. Elle s'efface
automatiquement si le véhicule reste immobile
trop longtemps.
Vision arrière

Pour activer la caméra, située sur le hayon,
engager la marche arrière et ne pas dépasser la
vitesse de 10
km/h.
La fonction se désactive
:
–

Automatiquement au-delà d'environ 10
km/h.
–

Automatiquement à l'ouverture du hayon.
–


Au retrait de la marche arrière (l'image reste
affichée pendant 7

secondes).
–

Par appui sur la flèche blanche dans le coin
supérieur gauche de l'écran tactile

.

176
Conduite

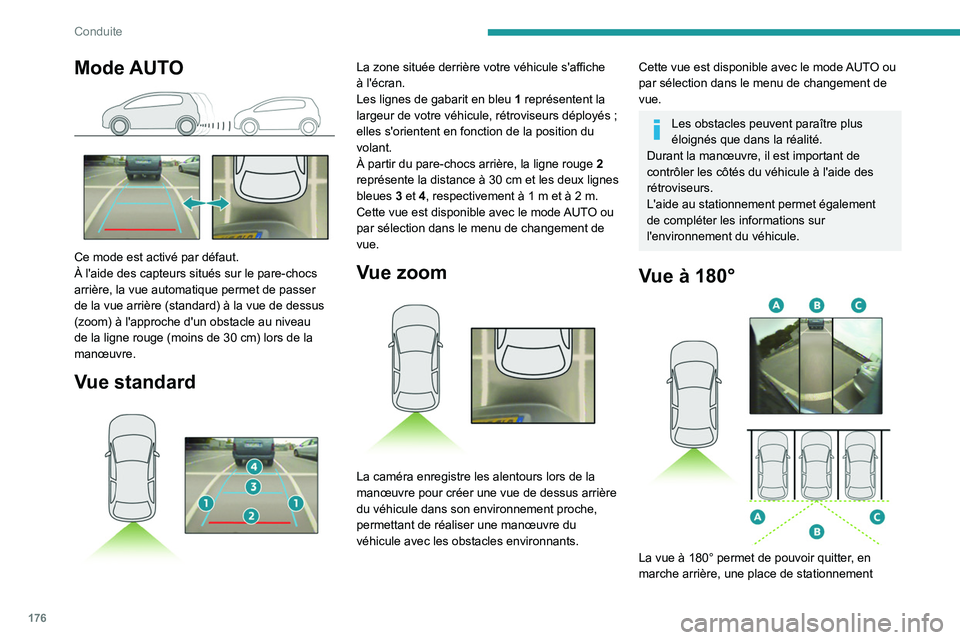

Mode AUTO

Ce mode est activé par défaut.
À l'aide des capteurs situés sur le pare-chocs
arrière, la vue automatique permet de passer
de la vue arrière (standard) à la vue de dessus
(zoom) à l'approche d'un obstacle au niveau
de la ligne rouge (moins de 30 cm) lors de la
manœuvre.
Vue standard

La zone située derrière votre véhicule s'affiche
à l'écran.
Les lignes de gabarit en bleu 1 représentent la
largeur de votre véhicule, rétroviseurs déployés
;
elles s'orientent en fonction de la position du
volant.
À partir du pare-chocs arrière, la ligne rouge 2
représente la distance à 30
cm et les deux lignes
bleues 3 et 4, respectivement à 1
m et à 2 m.
Cette vue est disponible avec le mode AUTO ou
par sélection dans le menu de changement de
vue.
Vue zoom

La caméra enregistre les alentours lors de la
manœuvre pour créer une vue de dessus arrière
du véhicule dans son environnement proche,
permettant de réaliser une manœuvre du
véhicule avec les obstacles environnants.
Cette vue est disponible avec le mode AUTO ou
par sélection dans le menu de changement de
vue.
Les obstacles peuvent paraître plus
éloignés que dans la réalité.
Durant la manœuvre, il est important de
contrôler les côtés du véhicule à l'aide des
rétroviseurs.
L'aide au stationnement permet également
de compléter les informations sur
l'environnement du véhicule.
Vue à 180°

La vue à 180° permet de pouvoir quitter, en
marche arrière, une place de stationnement

177
Conduite
6en anticipant l'arrivée de véhicules, piétons ou
cyclistes.
Cette vue n'est pas recommandée pour réaliser
une manoeuvre complète.
Elle se décompose en trois zones : gauche
A
,
centrale
B et droite C.
Cette vue est disponible uniquement par
sélection dans le menu de changement de vue.
Park Assist

Pour plus d'informations, se reporter aux
Recommandations générales des
aides à la conduite et à la manœuvre.
Ce système apporte une assistance active
au stationnement
: il détecte un espace de
stationnement puis pilote la direction pour
se garer dans cet espace pendant que le
conducteur gère le sens de marche, le passage
des vitesses, l'accélération et le freinage.
Pour aider le conducteur à surveiller le bon
déroulement de la manœuvre, le système
déclenche automatiquement l'affichage de la
fonction Visiopark 1 et l'activation de l'aide au
stationnement.
Le système effectue les mesures de places
de stationnement disponibles et les calculs de
distances par rapport aux obstacles à l'aide de
capteurs à ultrasons implantés dans les pare-
chocs avant et arrière du véhicule.


Le système apporte une assistance aux
manœuvres suivantes :
A. Stationnement en entrée de place en
"créneau"
B. Sortie de stationnement de place en
"créneau"
C. Stationnement en entrée de place en
"bataille"
Fonctionnement
► À l'approche d'une zone de stationnement,
réduire la vitesse de votre véhicule à 30 km/h au
maximum.
Activation de la fonction
L'activation de la fonction se fait
par le menu Conduite
/ Véhicule
de l'écran tactile.
Sélectionner " Park Assist".
L'activation de la fonction désactive le
système Surveillance d'angles morts.
À tout instant, jusqu'au démarrage de la
manœuvre d'entrée ou de sortie de place
de stationnement, l'appui sur la flèche située
dans le coin supérieur gauche de la page
d'affichage désactive la fonction.
Choix du type de manœuvre

Une page de choix de manoeuvres s'affiche sur
l'écran tactile : par défaut, la page "Entrée" si le
véhicule a roulé depuis la mise du contact, sinon
la page "Sortie".
►

Sélectionner le type et le côté de manoeuvre
pour activer la recherche de place.
Le choix de manoeuvre peut être modifié à tout
instant,

même pendant la phase de recherche de
place disponible.
La sélection s'accompagne de l'allumage
de ce témoin.

178
Conduite
Recherche de place
► Rouler à une distance comprise entre
0,50 et 1,50 m de la rangée de véhicules en
stationnement, sans jamais dépasser 30
km/h,
jusqu'à ce que le système trouve une place
disponible.
La recherche de place s'interrompt au-delà de ce
seuil. La fonction se désactive automatiquement
dès que la vitesse du véhicule dépasse 50
km/h.
Pour le stationnement en "créneau", la
place doit être égale au minimum à la
longueur de votre véhicule majorée de
0,60
m.
Pour le stationnement en "bataille", la largeur
de la place doit être égale à la largeur de
votre véhicule majorée de 0,70
m.
Si la fonction d'aide au stationnement a
été désactivée dans le menu Conduite
/
Véhicule de l'écran tactile, celle-ci se réactive
automatiquement à l'activation du système.


Dès que le système trouve une place disponible,
"OK" s'affiche sur le schéma de stationnement,
accompagné d'un signal sonore.
Préparation de la manœuvre
► Rouler très lentement, jusqu'à l'affichage
de la demande d'immobilisation du véhicule :
"Immobilisez le véhicule " et du panneau
"STOP", accompagné d'un signal sonore.
Dès l'arrêt du véhicule, une page d'instructions
s'affiche à l'écran.
►

Pour préparer la manœuvre, respecter les
instructions.
Le début de la manœuvre est signalé par le
message "

Manœuvre en cours", accompagné
d'un signal sonore.
Le sens de la direction, marche arrière, est
indiqué par ce message
: "Lâchez le volant,
reculez".
La fonction Visiopark 1 ainsi que l'aide au
stationnement s'activent automatiquement pour vous aider à contrôler les alentours proches de
votre véhicule pendant la manœuvre.
Pendant la manœuvre
Le système prend en charge la direction du
véhicule.
Il donne les instructions de sens de
manœuvre au début des manœuvres d'entrée
et de sortie de stationnement en "créneau",
et pour la totalité des manœuvres d'entrée en
stationnement en "bataille".
Ces instructions s'affichent sous la forme de
pictogramme accompagné d'un message
:
"Reculez".
"Avancez".
L'état de la manœuvre est signalé par ces
pictogrammes
:
Manœuvre en cours (vert).
Manœuvre abandonnée ou terminée
(rouge) (les flèches indiquent que le
conducteur doit reprendre le contrôle de la
direction de son véhicule).
Les indications de vitesse maximale à ne
pas dépasser pendant les manœuvres sont
signalées par ces pictogrammes
:
77 km/h ou 5 mph, pour l'entrée en
stationnement.
55 km/h ou 3 mph, pour la sortie de
stationnement.

179
Conduite

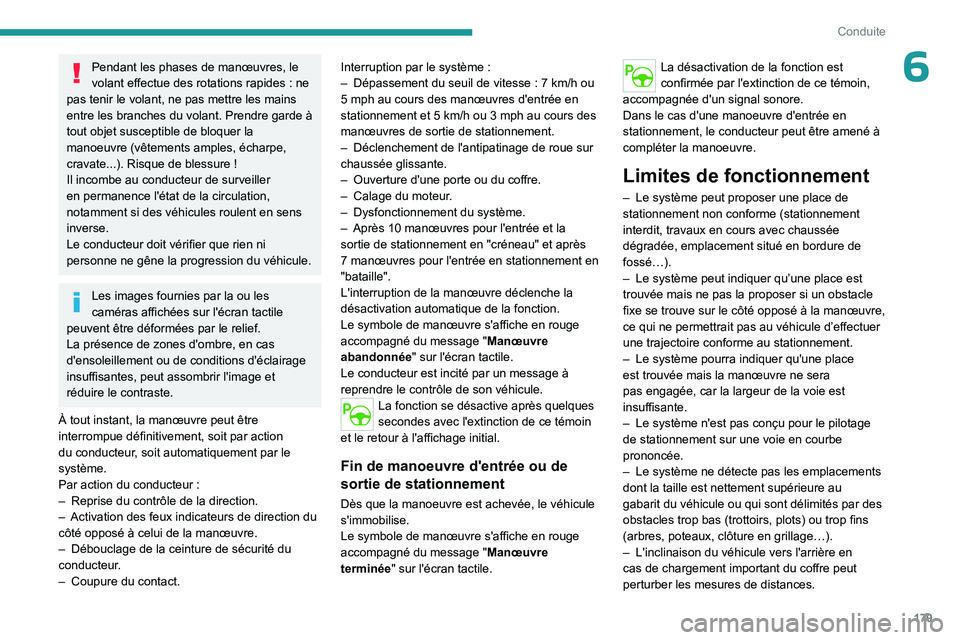

6Pendant les phases de manœuvres, le
volant effectue des rotations rapides : ne
pas tenir le volant, ne pas mettre les mains
entre les branches du volant. Prendre garde à
tout objet susceptible de bloquer la
manoeuvre (vêtements amples, écharpe,
cravate...). Risque de blessure
!
Il incombe au conducteur de surveiller
en permanence l'état de la circulation,
notamment si des véhicules roulent en sens
inverse.
Le conducteur doit vérifier que rien ni
personne ne gêne la progression du véhicule.
Les images fournies par la ou les
caméras affichées sur l'écran tactile
peuvent être déformées par le relief.
La présence de zones d'ombre, en cas
d'ensoleillement ou de conditions d'éclairage
insuffisantes, peut assombrir l'image et
réduire le contraste.
À tout instant, la manœuvre peut être
interrompue définitivement, soit par action
du conducteur, soit automatiquement par le
système.
Par action du conducteur
:
–

Reprise du contrôle de la direction.
–


Activation des feux indicateurs de direction du
côté opposé à celui de la manœuvre.
–


Débouclage de la ceinture de sécurité
du
conducteur.
–

Coupure du contact. Interruption par le système

:
–
Dépassement du seuil de vitesse
: 7 km/h ou
5 mph au cours des manœuvres d'entrée en
stationnement et 5 km/h ou 3 mph au cours des
manœuvres de sortie de stationnement.
–
Déclenchement de l'antipatinage de roue sur
chaussée glissante.
–

Ouverture
d'une porte ou du coffre.
–
Calage du moteur
.
–
Dysfonctionnement du système.
–

Après 10
manœuvres pour l'entrée et la
sortie de stationnement en "créneau" et après
7 manœuvres pour l'entrée en stationnement en
"bataille".
L'interruption de la manœuvre déclenche la
désactivation automatique de la fonction.
Le symbole de manœuvre s'affiche en rouge
accompagné du message " Manœuvre
abandonnée" sur l'écran tactile.
Le conducteur est incité par un message à
reprendre le contrôle de son véhicule.
La fonction se désactive après quelques
secondes avec l'extinction de ce témoin
et le retour à l'affichage initial.
Fin de manoeuvre d'entrée ou de
sortie de stationnement
Dès que la manoeuvre est achevée, le véhicule
s'immobilise.
Le symbole de manœuvre s'affiche en rouge
accompagné du message " Manœuvre
terminée" sur l'écran tactile.
La désactivation de la fonction est
confirmée par l'extinction de ce témoin,
accompagnée d'un signal sonore.
Dans le cas d'une manoeuvre d'entrée en
stationnement, le conducteur peut être amené à
compléter la manoeuvre.
Limites de fonctionnement
– Le système peut proposer une place de
stationnement non conforme (stationnement
interdit, travaux en cours avec chaussée
dégradée, emplacement situé en bordure de
fossé…).
–

Le système peut indiquer qu’une place est
trouvée mais ne pas la proposer si un obstacle
fixe se trouve sur le côté opposé à la manœuvre,
ce qui ne permettrait pas au véhicule d’effectuer
une trajectoire conforme au stationnement.
–


Le système pourra indiquer qu'une place
est trouvée mais la manœuvre ne sera
pas engagée, car la largeur de la voie est
insuffisante.
–


Le système n'est pas conçu pour le pilotage
de stationnement sur une voie en courbe
prononcée.
–


Le système ne détecte pas les emplacements
dont la taille est nettement supérieure au
gabarit du véhicule ou qui sont délimités par des
obstacles trop bas (trottoirs, plots) ou trop fins
(arbres, poteaux, clôture en grillage…).
–


L'inclinaison du véhicule vers l'arrière en
cas de chargement important du coffre peut
perturber les mesures de distances.

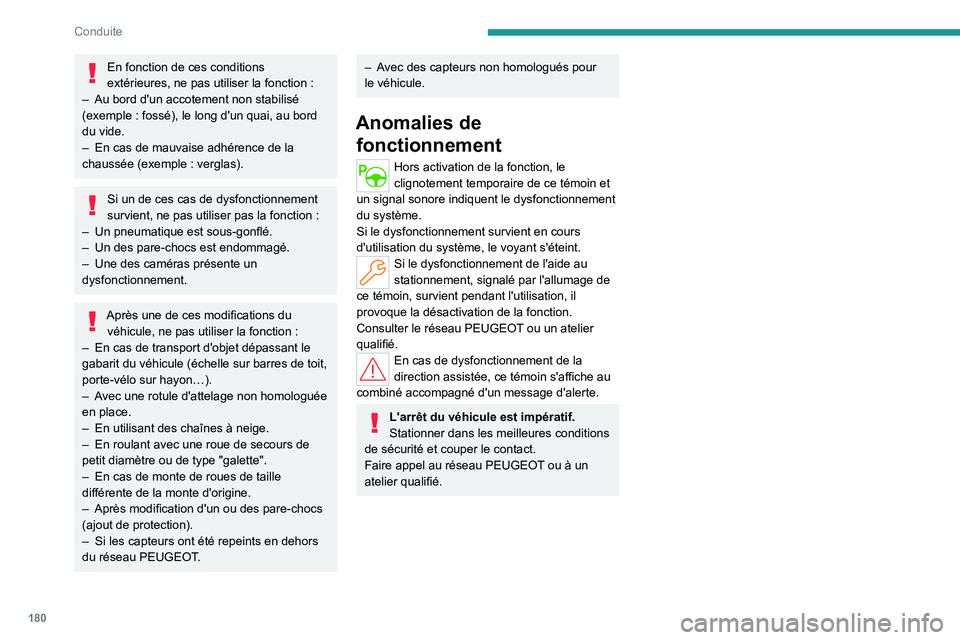

180
Conduite
En fonction de ces conditions
extérieures, ne pas utiliser la fonction :
–

Au bord d'un accotement non stabilisé
(exemple

: fossé), le long d'un quai, au bord
du vide.
–

En cas de mauvaise adhérence de la
chaussée (exemple

: verglas).
Si un de ces cas de dysfonctionnement
survient, ne pas utiliser pas la fonction :
–

Un pneumatique est sous-gonflé.
–


Un des pare-chocs est endommagé.
–


Une des caméras présente un
dysfonctionnement.
Après une de ces modifications du véhicule, ne pas utiliser la fonction :
–

En cas de transport d'objet dépassant le
gabarit du véhicule (échelle sur barres de toit,
porte-vélo sur hayon…).
–


A

vec une rotule d'attelage non homologuée
en place.
–

En utilisant des chaînes à neige.
–


En roulant avec une roue de secours de
petit diamètre ou de type "galette".
–


En cas de monte de roues de taille
différente de la monte d'origine.
–


Après modification d'un ou des pare-chocs
(ajout de protection).
–


Si les capteurs ont été repeints en dehors
du réseau PEUGEOT.
– Avec des capteurs non homologués pour
le véhicule.
Anomalies de fonctionnement
Hors activation de la fonction, le
clignotement temporaire de ce témoin et
un signal sonore indiquent le dysfonctionnement
du système.
Si le dysfonctionnement survient en cours
d'utilisation du système, le voyant s'éteint.
Si le dysfonctionnement de l'aide au
stationnement, signalé par l'allumage de
ce témoin, survient pendant l'utilisation, il
provoque la désactivation de la fonction.
Consulter le réseau PEUGEOT ou un atelier
qualifié.
En cas de dysfonctionnement de la
direction assistée, ce témoin s'affiche au
combiné accompagné d'un message d'alerte.
L'arrêt du véhicule est impératif.
Stationner dans les meilleures conditions
de sécurité et couper le contact.
Faire appel au réseau PEUGEOT ou à un
atelier qualifié.

Depuis plus de 25 ans, le partenariat PEUGEOT TOTAL sait repousser les
limites de la performance pour obtenir des succès dans les conditions les plus
0047
0003002B
0048
0051005200560003
004F00480056
00030034

003800240035
00570048
0019
0024013C00240033
T QUARTZ INEO XTRA0003
0053 00030035 00090027
0036005300700046004C0044004F004800500048005100570003
00570048
CO
20003
0015000A
001A001300030015
0015000A0017000B

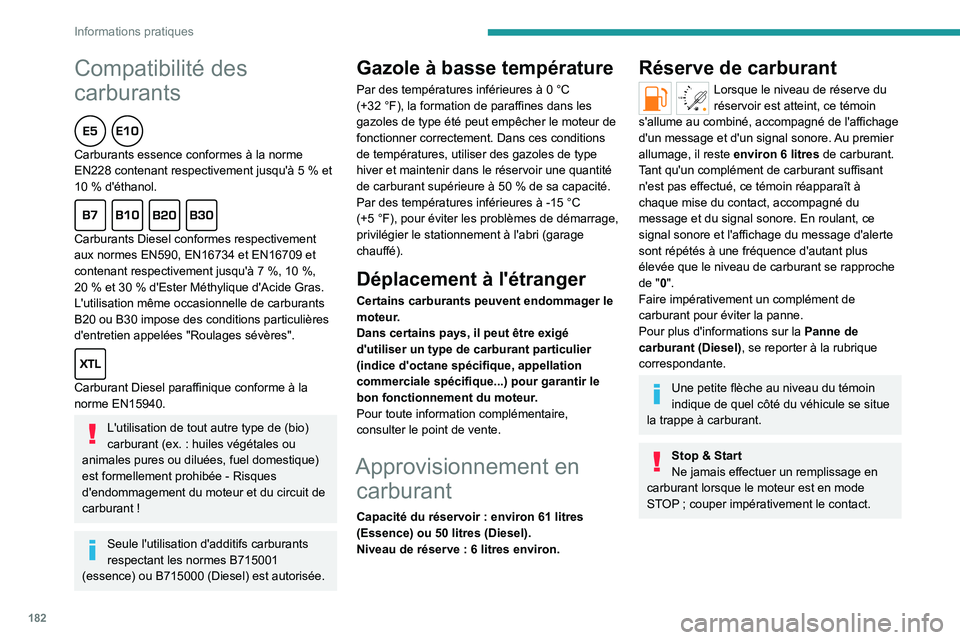

182
Informations pratiques
Compatibilité des
carburants

Carburants essence conformes à la norme
EN228 contenant respectivement jusqu'à 5 % et
10
% d'éthanol.

Carburants Diesel conformes respectivement
aux normes EN590, EN16734 et EN16709 et
contenant respectivement jusqu'à 7 %, 10 %,
20
% et 30 % d'Ester Méthylique d'Acide Gras.
L'utilisation même occasionnelle de carburants
B20 ou B30 impose des conditions particulières
d'entretien appelées "Roulages sévères".

Carburant Diesel paraffinique conforme à la
norme EN15940.
L'utilisation de tout autre type de (bio)
carburant (ex. : huiles végétales ou
animales pures ou diluées, fuel domestique)
est formellement prohibée
- Risques
d'endommagement du moteur et du circuit de
carburant
!
Seule l'utilisation d'additifs carburants
respectant les normes B715001
(essence) ou B715000 (Diesel) est autorisée.
Gazole à basse température
Par des températures inférieures à 0 °C
(+32 °F), la formation de paraffines dans les
gazoles de type été peut empêcher le moteur de
fonctionner correctement. Dans ces conditions
de températures, utiliser des gazoles de type
hiver et maintenir dans le réservoir une quantité
de carburant supérieure à 50
% de sa capacité.
Par des températures inférieures à -15
°C
(+5
°F), pour éviter les problèmes de démarrage,
privilégier le stationnement à l'abri (garage
chauffé).
Déplacement à l'étranger
Certains carburants peuvent endommager le
moteur.
Dans certains pays, il peut être exigé
d'utiliser un type de carburant particulier
(indice d'octane spécifique, appellation
commerciale spécifique...) pour garantir le
bon fonctionnement du moteur.
Pour toute information complémentaire,
consulter le point de vente.
Approvisionnement en carburant
Capacité du réservoir : environ 61 litres
(Essence) ou 50 litres (Diesel).
Niveau de réserve
: 6 litres environ.
Réserve de carburant
/2
1 1Lorsque le niveau de réserve du
réservoir est atteint, ce témoin
s'allume au combiné, accompagné de l'affichage
d'un message et d'un signal sonore. Au premier
allumage, il reste environ 6
litres de carburant.
Tant qu'un complément de carburant suffisant
n'est pas effectué, ce témoin réapparaît à
chaque mise du contact, accompagné du
message et du signal sonore. En roulant, ce
signal sonore et l'affichage du message d'alerte
sont répétés à une fréquence d'autant plus
élevée que le niveau de carburant se rapproche
de "0".
Faire impérativement un complément de
carburant pour éviter la panne.
Pour plus d'informations sur la Panne de
carburant (Diesel), se reporter à la rubrique
correspondante.
Une petite flèche au niveau du témoin
indique de quel côté du véhicule se situe
la trappe à carburant.
Stop & Start
Ne jamais effectuer un remplissage en
carburant lorsque le moteur est en mode
STOP


; couper impérativement le contact.
