2022 PEUGEOT PARTNER Manuel du propriétaire (in French)

199
Informations pratiques

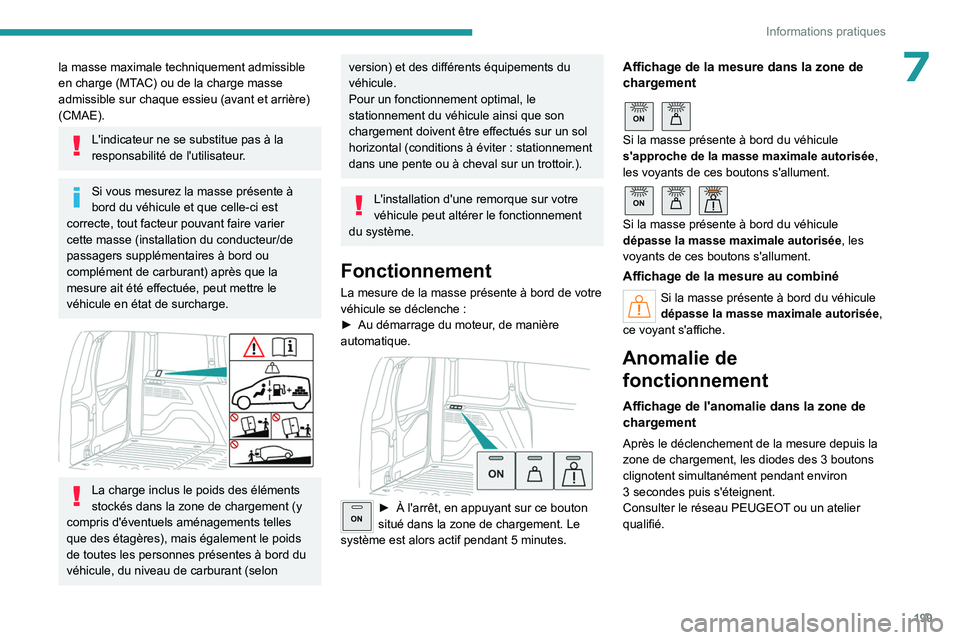

7la masse maximale techniquement admissible
en charge (MTAC) ou de la charge masse
admissible sur chaque essieu (avant et arrière)
(CMAE).
L'indicateur ne se substitue pas à la
responsabilité de l'utilisateur.
Si vous mesurez la masse présente à
bord du véhicule et que celle-ci est
correcte, tout facteur pouvant faire varier
cette masse (installation du conducteur/de
passagers supplémentaires à bord ou
complément de carburant) après que la
mesure ait été effectuée, peut mettre le
véhicule en état de surcharge.


La charge inclus le poids des éléments
stockés dans la zone de chargement (y
compris d'éventuels aménagements telles
que des étagères), mais également le poids
de toutes les personnes présentes à bord du
véhicule, du niveau de carburant (selon
version) et des différents équipements du
véhicule.
Pour un fonctionnement optimal, le
stationnement du véhicule ainsi que son
chargement doivent être effectués sur un sol
horizontal (conditions à éviter :
stationnement
dans une pente ou à cheval sur un trottoir.).
L'installation d'une remorque sur votre
véhicule peut altérer le fonctionnement
du système.
Fonctionnement
La mesure de la masse présente à bord de votre
véhicule se déclenche :
►

Au démarrage du moteur
, de manière
automatique.


ON► À l'arrêt, en appu yant sur ce bouton
situé dans la zone de chargement. Le
système est alors actif pendant 5 minutes.
Affichage de la mesure dans la zone de
chargement

ON
Si la masse présente à bord du véhicule
s'approche de la masse maximale autorisée ,
les voyants de ces boutons s'allument.

ON
Si la masse présente à bord du véhicule
dépasse la masse maximale autorisée , les
voyants de ces boutons s'allument.
Affichage de la mesure au combiné
Si la masse présente à bord du véhicule
dépasse la masse maximale autorisée ,
ce voyant s'affiche.
Anomalie de fonctionnement
Affichage de l'anomalie dans la zone de
chargement
Après le déclenchement de la mesure depuis la
zone de chargement, les diodes des 3
boutons
clignotent simultanément pendant environ
3
secondes puis s'éteignent.
Consulter le réseau PEUGEOT ou un atelier
qualifié.

200
Informations pratiques

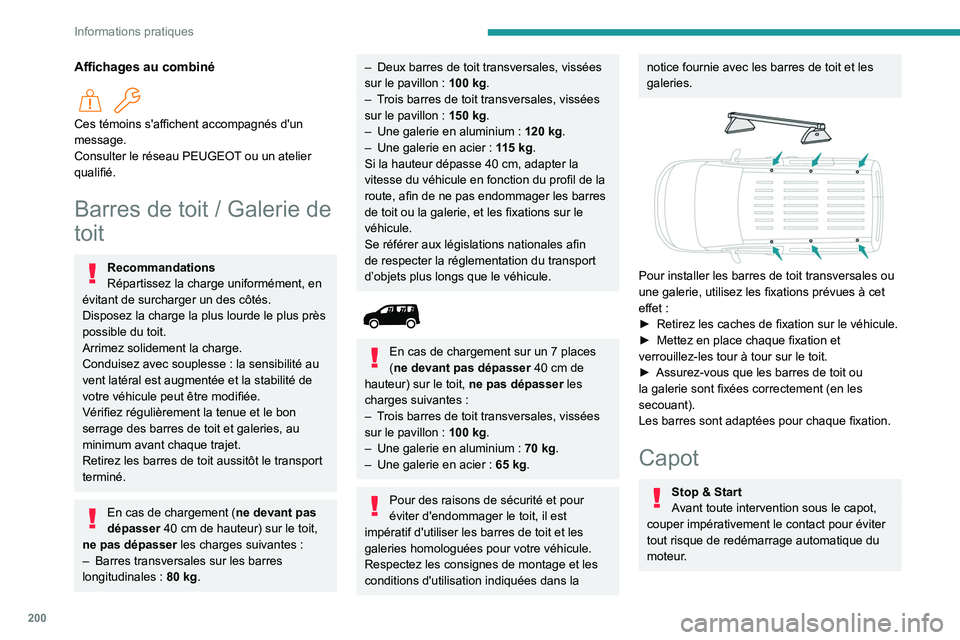

Affichages au combiné
Ces témoins s'affichent accompagnés d'un
message.
Consulter le réseau PEUGEOT ou un atelier
qualifié.
Barres de toit / Galerie de
toit
Recommandations
Répartissez la charge uniformément, en
évitant de surcharger un des côtés.
Disposez la charge la plus lourde le plus près
possible du toit.
Arrimez solidement la charge.
Conduisez avec souplesse
: la sensibilité au
vent latéral est augmentée et la stabilité de
votre véhicule peut être modifiée.
Vérifiez régulièrement la tenue et le bon
serrage des barres de toit et galeries, au
minimum avant chaque trajet.
Retirez les barres de toit aussitôt le transport
terminé.
En cas de chargement ( ne devant pas
dépasser 40
cm de hauteur) sur le toit,
ne pas dépasser les charges suivantes
:
–

Barres transversales sur les barres
longitudinales

: 80
kg.
– Deux barres de toit transversales, vissées
sur le pavillon : 100
kg.
–

T
rois barres de toit transversales, vissées
sur le pavillon
: 150
kg.
–

Une galerie en aluminium
: 120
kg.
–

Une galerie en acier
: 115
kg.
Si la hauteur dépasse 40
cm, adapter la
vitesse du véhicule en fonction du profil de la
route, afin de ne pas endommager les barres
de toit ou la galerie, et les fixations sur le
véhicule.
Se référer aux législations nationales afin
de respecter la réglementation du transport
d’objets plus longs que le véhicule.


En cas de chargement sur un 7 places
( ne devant pas dépasser 40 cm de
hauteur) sur le toit, ne pas dépasser les
charges suivantes
:
–

T

rois barres de toit transversales, vissées
sur le pavillon
: 100
kg.
–

Une galerie en aluminium
: 70
kg.
–

Une galerie en acier
: 65
kg.
Pour des raisons de sécurité et pour
éviter d'endommager le toit, il est
impératif d'utiliser les barres de toit et les
galeries homologuées pour votre véhicule.
Respectez les consignes de montage et les
conditions d'utilisation indiquées dans la
notice fournie avec les barres de toit et les
galeries.


Pour installer les barres de toit transversales ou
une galerie, utilisez les fixations prévues à cet
effet
:
►

Retirez les caches de fixation sur le véhicule.
►


Mettez en place chaque fixation et
verrouillez-les tour à tour sur le toit.
►


Assurez-vous que les barres de toit ou
la galerie sont fixées correctement (en les
secouant).
Les barres sont adaptées pour chaque fixation.
Capot
Stop & Start
Avant toute intervention sous le capot,
couper impérativement le contact pour éviter
tout risque de redémarrage automatique du
moteur.

201
Informations pratiques

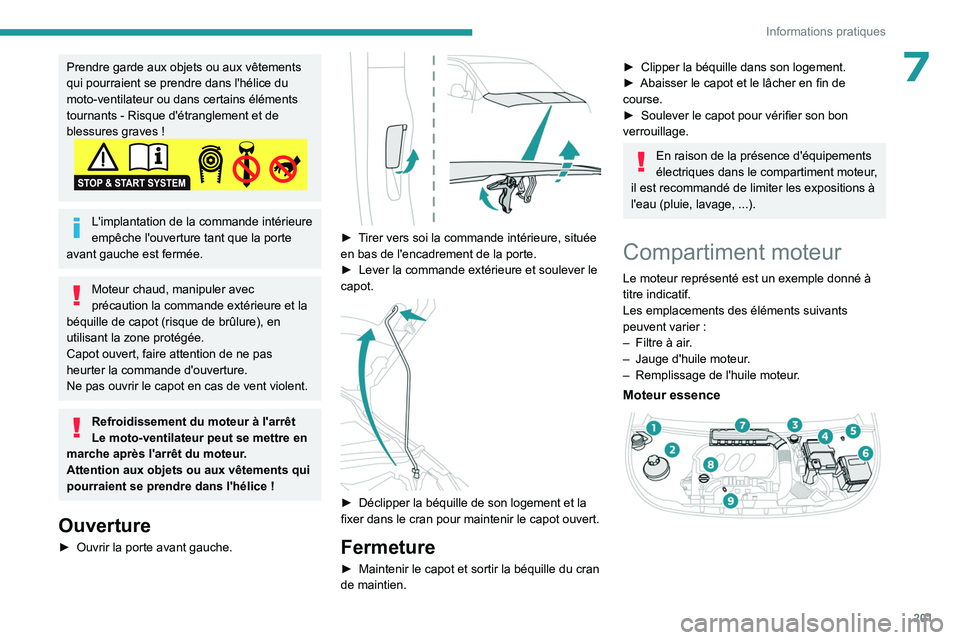

7Prendre garde aux objets ou aux vêtements
qui pourraient se prendre dans l'hélice du
moto-ventilateur ou dans certains éléments
tournants - Risque d'étranglement et de
blessures graves
!
L'implantation de la commande intérieure
empêche l'ouverture tant que la porte
avant gauche est fermée.
Moteur chaud, manipuler avec
précaution la commande extérieure et la
béquille de capot (risque de brûlure), en
utilisant la zone protégée.
Capot ouvert, faire attention de ne pas
heurter la commande d'ouverture.
Ne pas ouvrir le capot en cas de vent violent.
Refroidissement du moteur à l'arrêt
Le moto-ventilateur peut se mettre en
marche après l'arrêt du moteur.
Attention aux objets ou aux vêtements qui
pourraient se prendre dans l'hélice
!
Ouverture
► Ouvrir la porte avant gauche.

► Tirer vers soi la commande intérieure, située
en bas de l'encadrement de la porte.
►

Lever la commande extérieure et soulever le
capot.


► Déclipper la béquille de son logement et la
fixer dans le cran pour maintenir le capot ouvert.
Fermeture
► Maintenir le capot et sortir la béquille du cran
de maintien.
► Clipper la béquille dans son logement.
► Abaisser le capot et le lâcher en fin de
course.
►

Soulever le capot pour vérifier son bon
verrouillage.
En raison de la présence d'équipements
électriques dans le compartiment moteur,
il est recommandé de limiter les expositions à
l'eau (pluie, lavage, ...).
Compartiment moteur
Le moteur représenté est un exemple donné à
titre indicatif.
Les emplacements des éléments suivants
peuvent varier
:
–

Filtre à air
.
–

Jauge d'huile moteur
.
–

Remplissage de l'huile moteur
.
Moteur essence

202
Informations pratiques

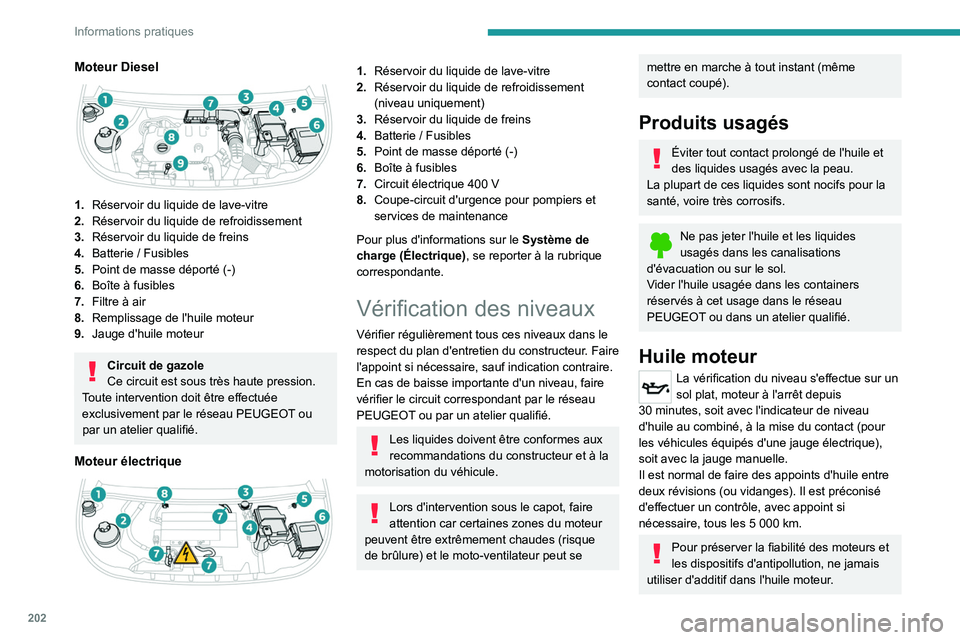

Moteur Diesel

1.Réservoir du liquide de lave-vitre
2. Réservoir du liquide de refroidissement
3. Réservoir du liquide de freins
4. Batterie / Fusibles
5. Point de masse déporté (-)
6. Boîte à fusibles
7. Filtre à air
8. Remplissage de l'huile moteur
9. Jauge d'huile moteur
Circuit de gazole
Ce circuit est sous très haute pression.
Toute intervention doit être effectuée
exclusivement par le réseau PEUGEOT ou par un atelier qualifié.
Moteur électrique

1. Réservoir du liquide de lave-vitre
2. Réservoir du liquide de refroidissement
(niveau uniquement)
3. Réservoir du liquide de freins
4. Batterie / Fusibles
5. Point de masse déporté (-)
6. Boîte à fusibles
7. Circuit électrique 400
V
8. Coupe-circuit d'urgence pour pompiers et
services de maintenance
Pour plus d'informations sur le Système de
charge (Électrique), se reporter à la rubrique
correspondante.
Vérification des niveaux
Vérifier régulièrement tous ces niveaux dans le
respect du plan d'entretien du constructeur. Faire
l'appoint si nécessaire, sauf indication contraire.
En cas de baisse importante d'un niveau, faire
vérifier le circuit correspondant par le réseau
PEUGEOT ou par un atelier qualifié.
Les liquides doivent être conformes aux
recommandations du constructeur et à la
motorisation du véhicule.
Lors d'intervention sous le capot, faire
attention car certaines zones du moteur
peuvent être extrêmement chaudes (risque
de brûlure) et le moto-ventilateur peut se
mettre en marche à tout instant (même
contact coupé).
Produits usagés
Éviter tout contact prolongé de l'huile et
des liquides usagés avec la peau.
La plupart de ces liquides sont nocifs pour la
santé, voire très corrosifs.
Ne pas jeter l'huile et les liquides
usagés dans les canalisations
d'évacuation ou sur le sol.
Vider l'huile usagée dans les containers
réservés à cet usage dans le réseau
PEUGEOT ou dans un atelier qualifié.
Huile moteur
La vérification du niveau s'effectue sur un
sol plat, moteur à l'arrêt depuis
30

minutes, soit avec l'indicateur de niveau
d'huile au combiné, à la mise du contact (pour
les véhicules équipés d'une jauge électrique),
soit avec la jauge manuelle.
Il est normal de faire des appoints d'huile entre
deux révisions (ou vidanges). Il est préconisé
d'effectuer un contrôle, avec appoint si
nécessaire, tous les 5
000 km.
Pour préserver la fiabilité des moteurs et
les dispositifs d'antipollution, ne jamais
utiliser d'additif dans l'huile moteur.

203
Informations pratiques

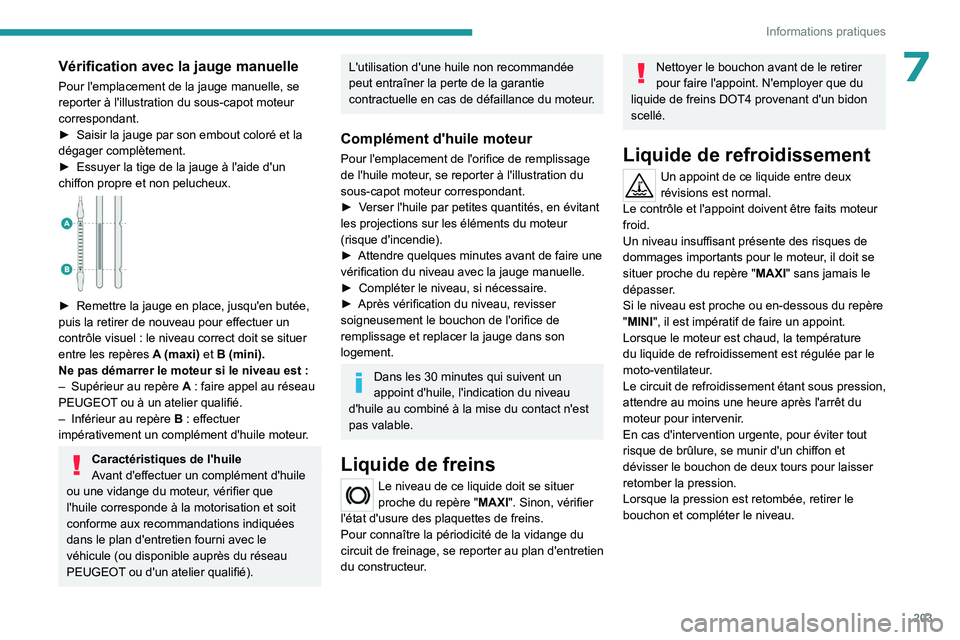

7Vérification avec la jauge manuelle
Pour l'emplacement de la jauge manuelle, se
reporter à l'illustration du sous-capot moteur
correspondant.
►
Saisir la jauge par son embout coloré et la
dégager complètement.
►


Essuyer la tige de la jauge à l'aide d'un
chiffon propre et non pelucheux.


► Remettre la jauge en place, jusqu'en butée,
puis la retirer de nouveau pour effectuer un
contrôle visuel
: le niveau correct doit se situer
entre les repères

A
(maxi) et B (mini).
Ne pas démarrer le moteur si le niveau est
:
–

Supérieur au repère

A
: faire appel au réseau
PEUGEOT ou à un atelier qualifié.
–

Inférieur au repère

B
: effectuer
impérativement un complément d'huile moteur.
Caractéristiques de l'huile
Avant d'effectuer un complément d'huile
ou une vidange du moteur, vérifier que
l'huile corresponde à la motorisation et soit
conforme aux recommandations indiquées
dans le plan d'entretien fourni avec le
véhicule (ou disponible auprès du réseau
PEUGEOT ou d'un atelier qualifié).
L'utilisation d'une huile non recommandée
peut entraîner la perte de la garantie
contractuelle en cas de défaillance du moteur.
Complément d'huile moteur
Pour l'emplacement de l'orifice de remplissage
de l'huile moteur, se reporter à l'illustration du
sous-capot moteur correspondant.
►

V
erser l'huile par petites quantités, en évitant
les projections sur les éléments du moteur
(risque d'incendie).
►

Attendre quelques minutes avant de faire une
vérification du niveau avec la jauge manuelle.
►


Compléter le niveau, si nécessaire.
►


Après vérification du niveau, revisser
soigneusement le bouchon de l'orifice de
remplissage et replacer la jauge dans son
logement.
Dans les 30 minutes qui suivent un
appoint d'huile, l'indication du niveau
d'huile au combiné à la mise du contact n'est
pas valable.
Liquide de freins
Le niveau de ce liquide doit se situer
proche du repère " MAXI". Sinon, vérifier
l'état d'usure des plaquettes de freins.
Pour connaître la périodicité de la vidange du
circuit de freinage, se reporter au plan d'entretien
du constructeur.
Nettoyer le bouchon avant de le retirer
pour faire l'appoint. N'employer que du
liquide de freins DOT4 provenant d'un bidon
scellé.
Liquide de refroidissement
Un appoint de ce liquide entre deux
révisions est normal.
Le contrôle et l'appoint doivent être faits moteur
froid.
Un niveau insuffisant présente des risques de
dommages importants pour le moteur, il doit se
situer proche du repère " MAXI" sans jamais le
dépasser.
Si le niveau est proche ou en-dessous du repère
"MINI", il est impératif de faire un appoint.
Lorsque le moteur est chaud, la température
du liquide de refroidissement est régulée par le
moto-ventilateur.
Le circuit de refroidissement étant sous pression,
attendre au moins une heure après l'arrêt du
moteur pour intervenir.
En cas d'intervention urgente, pour éviter tout
risque de brûlure, se munir d'un chiffon et
dévisser le bouchon de deux tours pour laisser
retomber la pression.
Lorsque la pression est retombée, retirer le
bouchon et compléter le niveau.

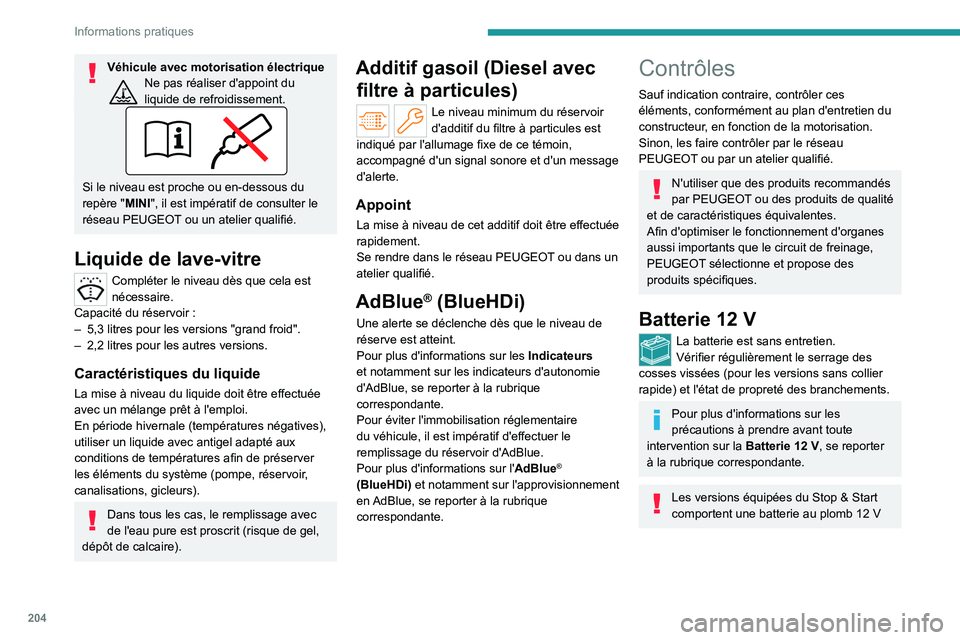

204
Informations pratiques
Véhicule avec motorisation électriqueNe pas réaliser d'appoint du
liquide de refroidissement.
Si le niveau est proche ou en-dessous du
repère "MINI", il est impératif de consulter le
réseau PEUGEOT ou un atelier qualifié.
Liquide de lave-vitre
Compléter le niveau dès que cela est
nécessaire.
Capacité du réservoir
:
–

5,3 litres pour les versions "grand froid".
–


2,2 litres pour les autres versions.
Caractéristiques du liquide
La mise à niveau du liquide doit être effectuée
avec un mélange prêt à l'emploi.
En période hivernale (températures négatives),
utiliser un liquide avec antigel adapté aux
conditions de températures afin de préserver
les éléments du système (pompe, réservoir,
canalisations, gicleurs).
Dans tous les cas, le remplissage avec
de l'eau pure est proscrit (risque de gel,
dépôt de calcaire).
Additif gasoil (Diesel avec filtre à particules)
Le niveau minimum du réservoir
d'additif du filtre à particules est
indiqué par l'allumage fixe de ce témoin,
accompagné d'un signal sonore et d'un message
d'alerte.
Appoint
La mise à niveau de cet additif doit être effectuée
rapidement.
Se rendre dans le réseau PEUGEOT ou dans un
atelier qualifié.
AdBlue® (BlueHDi)
Une alerte se déclenche dès que le niveau de
réserve est atteint.
Pour plus d'informations sur les Indicateurs
et notamment sur les indicateurs d'autonomie
d'AdBlue, se reporter à la rubrique
correspondante.
Pour éviter l'immobilisation réglementaire
du véhicule, il est impératif d'effectuer le
remplissage du réservoir d'AdBlue.
Pour plus d'informations sur l' AdBlue
®
(BlueHDi) et notamment sur l'approvisionnement
en AdBlue, se reporter à la rubrique
correspondante.
Contrôles
Sauf indication contraire, contrôler ces
éléments, conformément au plan d'entretien du
constructeur, en fonction de la motorisation.
Sinon, les faire contrôler par le réseau
PEUGEOT ou par un atelier qualifié.
N'utiliser que des produits recommandés
par PEUGEOT ou des produits de qualité
et de caractéristiques équivalentes.
Afin d'optimiser le fonctionnement d'organes
aussi importants que le circuit de freinage,
PEUGEOT sélectionne et propose des
produits spécifiques.
Batterie 12 V
La batterie est sans entretien.
Vérifier régulièrement le serrage des
cosses vissées (pour les versions sans collier
rapide) et l'état de propreté des branchements.
Pour plus d'informations sur les
précautions à prendre avant toute
intervention sur la Batterie 12
V, se reporter
à la rubrique correspondante.
Les versions équipées du Stop & Start
comportent une batterie au plomb 12 V

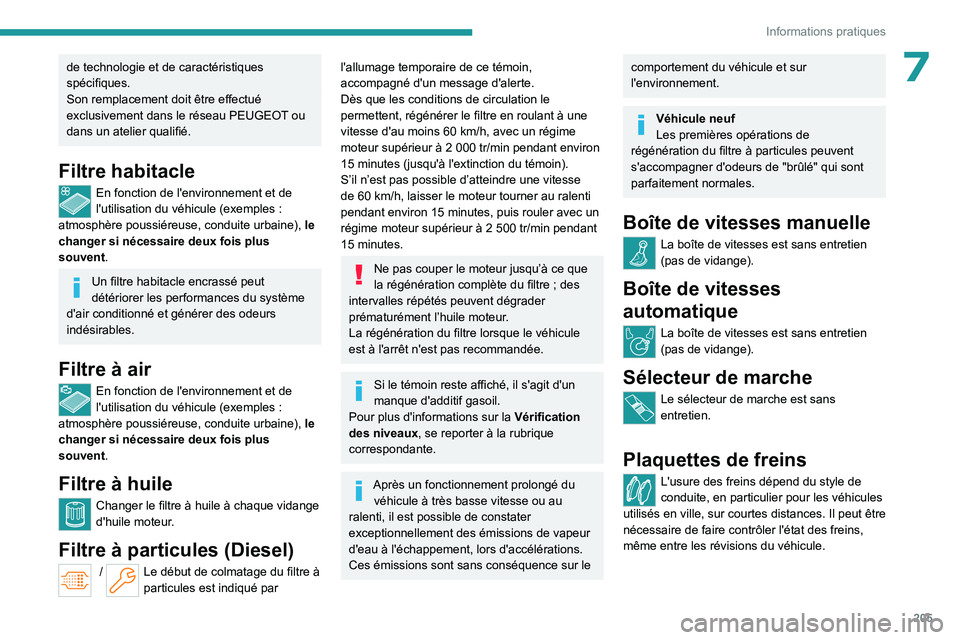

205
Informations pratiques
7de technologie et de caractéristiques
spécifiques.
Son remplacement doit être effectué
exclusivement dans le réseau PEUGEOT ou dans un atelier qualifié.
Filtre habitacle
En fonction de l'environnement et de
l'utilisation du véhicule (exemples :
atmosphère poussiéreuse, conduite urbaine), le changer si nécessaire deux fois plus
souvent.
Un filtre habitacle encrassé peut
détériorer les performances du système
d'air conditionné et générer des odeurs
indésirables.
Filtre à air
En fonction de l'environnement et de
l'utilisation du véhicule (exemples :
atmosphère poussiéreuse, conduite urbaine), le changer si nécessaire deux fois plus
souvent.
Filtre à huile
Changer le filtre à huile à chaque vidange
d'huile moteur.
Filtre à particules (Diesel)
/ Le début de colmatage du filtre à
particules est indiqué par
l'allumage temporaire de ce témoin,
accompagné d'un message d'alerte.
Dès que les conditions de circulation le
permettent, régénérer le filtre en roulant à une
vitesse d'au moins 60
km/h, avec un régime
moteur supérieur à 2 000 tr/min pendant environ
15 minutes (jusqu'à l'extinction du témoin).
S’il n’est pas possible d’atteindre une vitesse
de 60 km/h, laisser le moteur tourner au ralenti
pendant environ 15 minutes, puis rouler avec un
régime moteur supérieur à 2 500 tr/min pendant
15 minutes.
Ne pas couper le moteur jusqu’à ce que
la régénération complète du filtre ; des
intervalles répétés peuvent dégrader
prématurément l’huile moteur.
La régénération du filtre lorsque le véhicule
est à l'arrêt n'est pas recommandée.
Si le témoin reste affiché, il s'agit d'un
manque d'additif gasoil.
Pour plus d'informations sur la Vérification
des niveaux, se reporter à la rubrique
correspondante.
Après un fonctionnement prolongé du véhicule à très basse vitesse ou au
ralenti, il est possible de constater
exceptionnellement des émissions de vapeur
d'eau à l'échappement, lors d'accélérations.
Ces émissions sont sans conséquence sur le
comportement du véhicule et sur
l'environnement.
Véhicule neuf
Les premières opérations de
régénération du filtre à particules peuvent
s'accompagner d'odeurs de "brûlé" qui sont
parfaitement normales.
Boîte de vitesses manuelle
La boîte de vitesses est sans entretien
(pas de vidange).
Boîte de vitesses
automatique
La boîte de vitesses est sans entretien
(pas de vidange).
Sélecteur de marche
Le sélecteur de marche est sans
entretien.
Plaquettes de freins
L'usure des freins dépend du style de
conduite, en particulier pour les véhicules
utilisés en ville, sur courtes distances. Il peut être
nécessaire de faire contrôler l'état des freins,
même entre les révisions du véhicule.

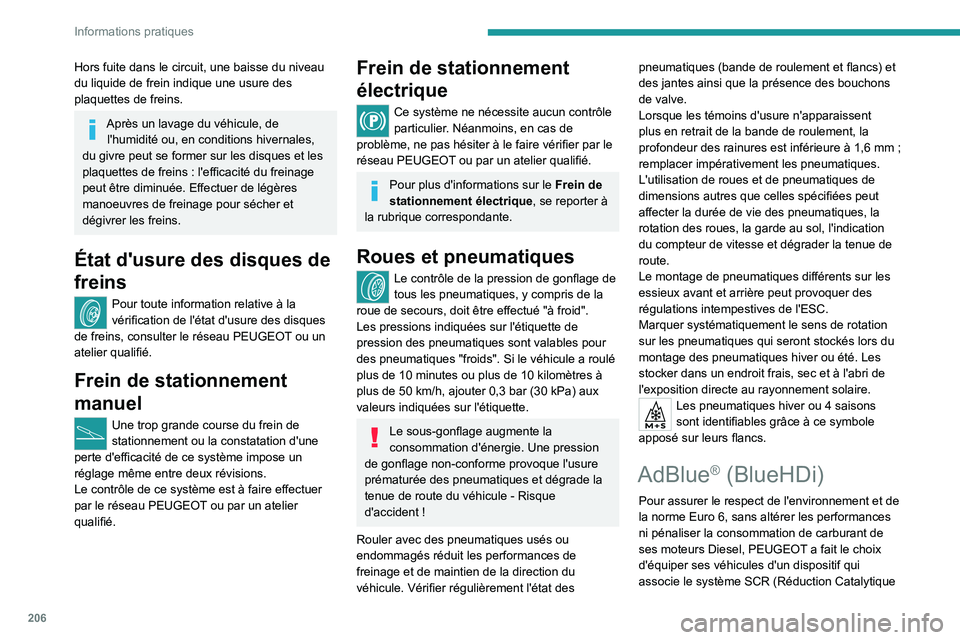

206
Informations pratiques
Hors fuite dans le circuit, une baisse du niveau
du liquide de frein indique une usure des
plaquettes de freins.
Après un lavage du véhicule, de l'humidité ou, en conditions hivernales,
du givre peut se former sur les disques et les
plaquettes de freins
: l'efficacité du freinage
peut être diminuée. Effectuer de légères
manoeuvres de freinage pour sécher et
dégivrer les freins.
État d'usure des disques de
freins
Pour toute information relative à la
vérification de l'état d'usure des disques
de freins, consulter le réseau PEUGEOT ou un
atelier qualifié.
Frein de stationnement
manuel
Une trop grande course du frein de
stationnement ou la constatation d'une
perte d'efficacité de ce système impose un
réglage même entre deux révisions.
Le contrôle de ce système est à faire effectuer
par le réseau PEUGEOT ou par un atelier qualifié.
Frein de stationnement
électrique
Ce système ne nécessite aucun contrôle
particulier. Néanmoins, en cas de
problème, ne pas hésiter à le faire vérifier par le
réseau PEUGEOT ou par un atelier qualifié.
Pour plus d'informations sur le Frein de
stationnement électrique, se reporter à
la rubrique correspondante.
Roues et pneumatiques
Le contrôle de la pression de gonflage de
tous les pneumatiques, y compris de la
roue de secours, doit être effectué "à froid".
Les pressions indiquées sur l'étiquette de
pression des pneumatiques sont valables pour
des pneumatiques "froids". Si le véhicule a roulé
plus de 10
minutes ou plus de 10 kilomètres à
plus de 50
km/h, ajouter 0,3 bar (30 kPa) aux
valeurs indiquées sur l'étiquette.
Le sous-gonflage augmente la
consommation d'énergie. Une pression
de gonflage non-conforme provoque l'usure
prématurée des pneumatiques et dégrade la
tenue de route du véhicule
- Risque
d'accident
!
Rouler avec des pneumatiques usés ou
endommagés réduit les performances de
freinage et de maintien de la direction du
véhicule. Vérifier régulièrement l'état des pneumatiques (bande de roulement et flancs) et
des jantes ainsi que la présence des bouchons
de valve.
Lorsque les témoins d'usure n'apparaissent
plus en retrait de la bande de roulement, la
profondeur des rainures est inférieure à 1,6
mm ;
remplacer impérativement les pneumatiques.
L'utilisation de roues et de pneumatiques de
dimensions autres que celles spécifiées peut
affecter la durée de vie des pneumatiques, la
rotation des roues, la garde au sol, l'indication
du compteur de vitesse et dégrader la tenue de
route.
Le montage de pneumatiques différents sur les
essieux avant et arrière peut provoquer des
régulations intempestives de l'ESC.
Marquer systématiquement le sens de rotation
sur les pneumatiques qui seront stockés lors du
montage des pneumatiques hiver ou été. Les
stocker dans un endroit frais, sec et à l'abri de
l'exposition directe au rayonnement solaire.
Les pneumatiques hiver ou 4 saisons
sont identifiables grâce à ce symbole
apposé sur leurs flancs.
AdBlue® (BlueHDi)
Pour assurer le respect de l'environnement et de
la norme Euro 6, sans altérer les performances
ni pénaliser la consommation de carburant de
ses moteurs Diesel, PEUGEOT a fait le choix d'équiper ses véhicules d'un dispositif qui
associe le système SCR (Réduction Catalytique
