2022 PEUGEOT PARTNER Manuel du propriétaire (in French)

159
Conduite
6Pour des raisons de sécurité, le
conducteur doit impérativement effectuer
ces opérations de modification des seuils de
vitesse à l'arrêt.
Modification d'un seuil de
vitesse
L'activation / désactivation, ainsi que la
sélection et la modification des seuils de
vitesse se font par le menu Conduite


/ Véhicule
de l'écran tactile.
Touche "MEM"



Cette touche permet de sélectionner un seuil
de vitesse mémorisé pour l'utiliser avec le
limiteur de vitesse ou le régulateur de vitesse
programmable.
Pour plus d'informations sur le Limiteur de
vitesse ou sur le Régulateur de vitesse
programmable, se reporter à la rubrique
correspondante.
Active Safety Brake avec Alerte Risque Collision et
Assistance au freinage
d'urgence intelligent
Pour plus d'informations, se reporter aux
Recommandations générales des
aides à la conduite et à la manœuvre.


Ce système :
– Prévient le conducteur que son véhicule
risque d'entrer en collision avec le véhicule qui
le précède.
–

Réduit la vitesse du véhicule afin d'éviter la
collision ou d’en limiter la sévérité.
Le système prend également en compte
les motocyclistes et les animaux ;
cependant, les animaux inférieurs à 0,5
m et
les objets sur la chaussée ne sont pas
forcément détectés.
Ce système réunit trois fonctions
:
–

Alerte Risque Collision.
–


Assistance au freinage d'urgence intelligent
(AFUi).
–


Active Safety Brake (freinage automatique
d'urgence).


Le véhicule comporte une caméra implantée en
haut du pare-brise.
Ce système ne remplace pas la vigilance
du conducteur.
Ce système est conçu pour aider le
conducteur et améliorer la sécurité de
conduite.
Il incombe au conducteur de surveiller en
permanence l'état de la circulation dans le
respect du code de la route.
Dès que le système détecte un obstacle
potentiel, il prépare le circuit de freinage
à un éventuel freinage automatique. Cela
peut provoquer l'émission d'un léger bruit et
une légère sensation de décélération.
Conditions et limites de
fonctionnement
Véhicule roulant en marche avant.
Système ESC en état de fonctionnement.
Système CDS activé.
Systèmes CDS/ASR activés.

160
Conduite
Ceintures de sécurité de tous les passagers
bouclées.
Vitesse stabilisée sur routes peu sinueuses.
Dans les cas suivants, il est recommandé
de désactiver le système par le menu de
configuration du véhicule :
–

Remorque attelée au véhicule.
–


T
ransport d'objets longs sur barres ou galerie
de toit.
–

Véhicule équipé de chaînes à neige.
–


A
vant un passage dans une station de lavage
automatique, moteur tournant.
–

Lors d'un changement de roue, d'une
intervention près d'une roue ou dans le
compartiment moteur

.
–

A
vant un passage sur un banc à rouleaux
dans un atelier.
–

Véhicule remorqué, moteur tournant.
–


Après un impact sur le pare-brise
au niveau de
la caméra de détection.
Le système se désactive
automatiquement après détection de
l'utilisation de certaines roues de secours de
type "galette" (diamètre inférieur) ou du
dysfonctionnement du contacteur de pédale
de frein ou d'au moins deux feux de stop.
Il peut s'avérer dangereux de conduire
sans les feux de stop en parfait état de
fonctionnement.
Le conducteur ne doit pas charger son
véhicule de manière excessive (respect
des valeurs de MTAC et de hauteur de
chargement sur barres de toit).
Il peut arriver que des avertissements ne
soient pas émis, soient émis trop
tardivement ou paraissent injustifiés.
Le conducteur doit rester en toutes
circonstances maître de son véhicule et
attentif pour intervenir activement à tout
moment et éviter un accident.
Après un choc, la fonction est mise automatiquement hors fonctionnement.
Faire vérifier par le réseau PEUGEOT ou par
un atelier qualifié.

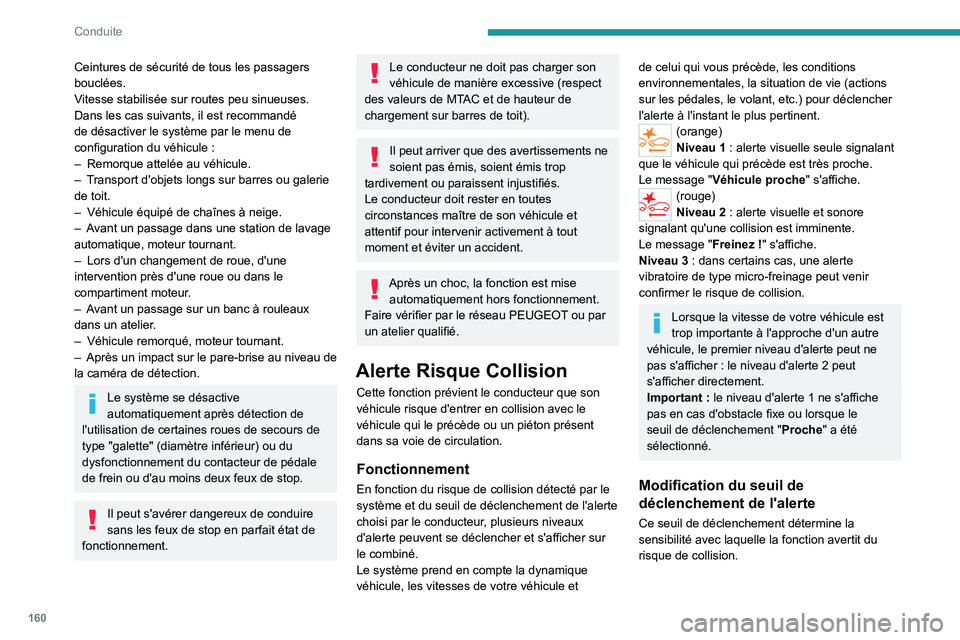

Alerte Risque Collision
Cette fonction prévient le conducteur que son
véhicule risque d'entrer en collision avec le
véhicule qui le précède ou un piéton présent
dans sa voie de circulation.
Fonctionnement
En fonction du risque de collision détecté par le
système et du seuil de déclenchement de l'alerte
choisi par le conducteur, plusieurs niveaux
d'alerte peuvent se déclencher et s'afficher sur
le combiné.
Le système prend en compte la dynamique
véhicule, les vitesses de votre véhicule et
de celui qui vous précède, les conditions
environnementales, la situation de vie (actions
sur les pédales, le volant, etc.) pour déclencher
l'alerte à l'instant le plus pertinent.
(orange)
Niveau 1 : alerte visuelle seule signalant
que le véhicule qui précède est très proche.
Le message " Véhicule proche" s'affiche.
(rouge)
Niveau
2 : alerte visuelle et sonore
signalant qu'une collision est imminente.
Le message " Freinez
!" s'affiche.
Niveau
3 : dans certains cas, une alerte
vibratoire de type micro-freinage peut venir
confirmer le risque de collision.
Lorsque la vitesse de votre véhicule est
trop importante à l'approche d'un autre
véhicule, le premier niveau d'alerte peut ne
pas s'afficher
: le niveau d'alerte 2 peut
s'afficher directement.
Important
: le niveau d'alerte 1 ne s'affiche
pas en cas d'obstacle fixe ou lorsque le
seuil de déclenchement " Proche" a été
sélectionné.
Modification du seuil de
déclenchement de l'alerte
Ce seuil de déclenchement détermine la
sensibilité avec laquelle la fonction avertit du
risque de collision.

161
Conduite
6Le paramétrage du seuil se fait par
le menu Conduite / Véhicule de
l'écran tactile.
►

Sélectionner un des trois seuils pré-définis
:
"Loin", "Normale" ou "Proche".
Le seuil retenu est mémorisé à la coupure du
contact.
Assistance au freinage d'urgence intelligent (AFUi)
Cette fonction complète le freinage dans le cas
où le conducteur freine, mais pas suffisamment
pour éviter une collision.
Cette assistance n'a lieu que si le conducteur
effectue un appui sur la pédale de frein.

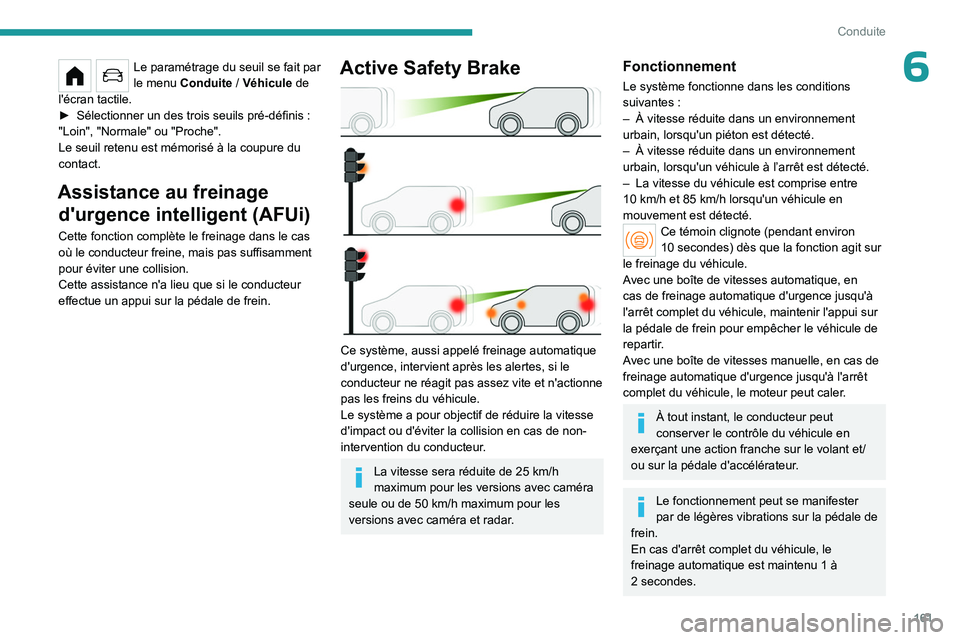

Active Safety Brake

Ce système, aussi appelé freinage automatique
d'urgence, intervient après les alertes, si le
conducteur ne réagit pas assez vite et n'actionne
pas les freins du véhicule.
Le système a pour objectif de réduire la vitesse
d'impact ou d'éviter la collision en cas de non-
intervention du conducteur.
La vitesse sera réduite de 25 km/h
maximum pour les versions avec caméra
seule ou de 50
km/h maximum pour les
versions avec caméra et radar.
Fonctionnement
Le système fonctionne dans les conditions
suivantes :
–

À vitesse réduite dans un environnement
urbain, lorsqu'un piéton est détecté.
–


À vitesse réduite dans un environnement
urbain, lorsqu'un véhicule à l’arrêt est détecté.
–


La vitesse du véhicule est comprise entre
10

km/h et 85 km/h lorsqu'un véhicule en
mouvement est détecté.
Ce témoin clignote (pendant environ
10 secondes) dès que la fonction agit sur
le freinage du véhicule.
Avec une boîte de vitesses automatique, en
cas de freinage automatique d'urgence jusqu'à
l'arrêt complet du véhicule, maintenir l'appui sur
la pédale de frein pour empêcher le véhicule de
repartir.
Avec une boîte de vitesses manuelle, en cas de
freinage automatique d'urgence jusqu'à l'arrêt
complet du véhicule, le moteur peut caler.
À tout instant, le conducteur peut
conserver le contrôle du véhicule en
exerçant une action franche sur le volant et/
ou sur la pédale d'accélérateur.
Le fonctionnement peut se manifester
par de légères vibrations sur la pédale de
frein.
En cas d'arrêt complet du véhicule, le
freinage automatique est maintenu 1 à
2

secondes.

162
Conduite
Neutralisation / Activation
Par défaut, à chaque démarrage, le système est
automatiquement activé.
Le paramétrage se fait par le
menu Conduite/Véhicule de
l’écran tactile.
La désactivation du système est signalée
par l'allumage de ce témoin, accompagné
de l'affichage d'un message.
Anomalie de fonctionnement
En cas de dysfonctionnement, ce témoin
s'allume au combiné, accompagné de
l'affichage d'un message et d'un signal sonore.
Faire vérifier par le réseau PEUGEOT ou par un
atelier qualifié.
Si ces témoins s'allument après un
arrêt du moteur puis un
redémarrage, consulter le réseau PEUGEOT ou un atelier qualifié pour vérification du système.
Ces témoins s'allument au
combiné pour signaler le
non-bouclage de la ceinture du conducteur et/ou
du passager avant (selon version). Le système
de freinage automatique est désactivé tant que
les ceintures ne sont pas bouclées.
Alerte active de franchissement
involontaire de ligne
Pour plus d'informations, se reporter aux
Recommandations générales des
aides à la conduite et à la manœuvre.
Le système rectifie la trajectoire du véhicule en
alertant le conducteur dès qu'il détecte un risque
de franchissement involontaire de ligne ou de
bas-côté (selon version).
Pour cela, le système utilise une caméra, placée
sur la partie supérieure du pare-brise, identifiant
les lignes de marquage au sol et les bords de
route (selon version).
L'utilisation de ce système est surtout
optimale sur autoroutes et voies rapides.


Conditions de
fonctionnement
– Vitesse du véhicule comprise entre 70 km/h et
180 km/h.
–

V
oie de circulation délimitée par une ligne
médiane.
–

V
olant maintenu à deux mains.
– Feux indicateurs de direction désactivés.
– Système ESC activé et en état de
fonctionnement.
Le système assiste le conducteur
uniquement lorsque le véhicule risque de
quitter involontairement la voie sur laquelle il
roule. Il ne gère ni la distance de sécurité, ni
la vitesse ni le freinage.
Le conducteur doit impérativement tenir le
volant à deux mains de manière à pouvoir
conserver le contrôle dès que le contexte
ne permet plus au système d'intervenir (par
exemple, en cas de disparition de la ligne
médiane de marquage au sol).
Fonctionnement
Dès que le système identifie un risque de
franchissement involontaire d'une des lignes de
marquage au sol détectées ou une limite de voie
(ex.
: bordure d'herbe), il effectue la correction
de trajectoire nécessaire au rétablissement du
véhicule dans sa voie initiale.
Le conducteur perçoit alors un mouvement de
rotation du volant.
Ce témoin clignote pendant la durée de la
correction.
Le conducteur peut empêcher la
correction en maintenant fermement le

163
Conduite
6volant (ex. : au cours d'une manoeuvre
d'évitement).
La correction est interrompue dès l'activation
des feux indicateurs de direction.


Tant que les feux indicateurs de direction sont
activés et pendant quelques secondes après
leur arrêt, le système considère un écart de
trajectoire comme volontaire et ne déclenche
aucune correction pendant cette période.
Si le système détecte que le conducteur
ne tient pas suffisamment le volant
pendant une manœuvre de correction
automatique, il interrompt cette manœuvre.
Une alerte est déclenchée pour inciter le
conducteur à reprendre le contrôle de son
véhicule.

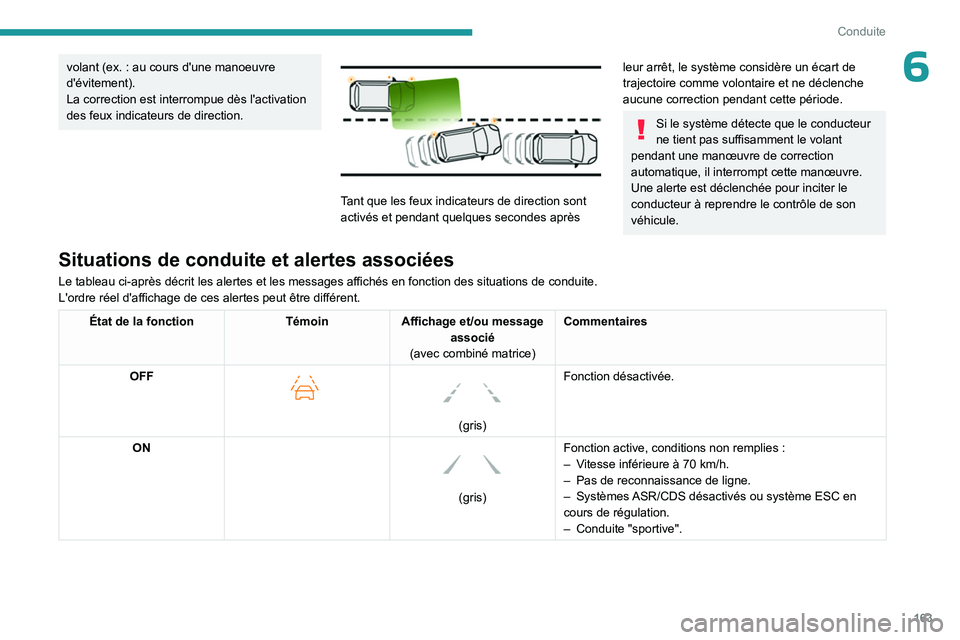

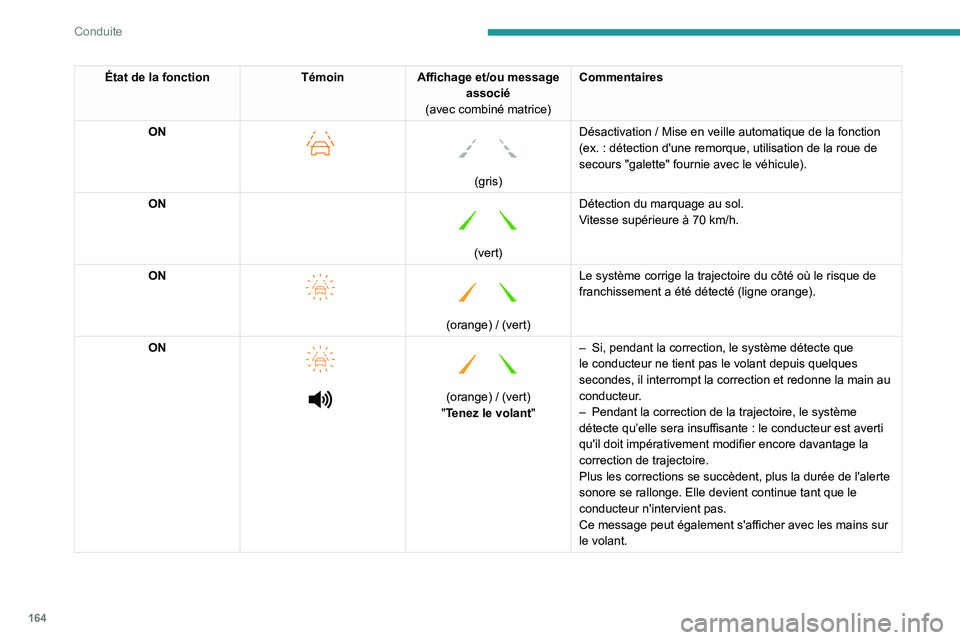

Situations de conduite et alertes associées
Le tableau ci-après décrit les alertes et les messages affichés en fonction des situations de conduite.
L'ordre réel d'affichage de ces alertes peut être différent.
État de la fonction TémoinAffichage et/ou message
associé
(avec combiné matrice) Commentaires
OFF


(gris)
Fonction désactivée.
ON

(gris) Fonction active, conditions non remplies :
–
V
itesse inférieure à 70 km/h.
–
Pas de reconnaissance de ligne.
–
Systèmes ASR/CDS désactivés ou système ESC en
cours de régulation.
–

Conduite "sportive".

164
Conduite
État de la fonctionTémoinAffichage et/ou message
associé
(avec combiné matrice) Commentaires
ON


(gris)
Désactivation / Mise en veille automatique de la fonction
(ex. : détection d'une remorque, utilisation de la roue de
secours "galette" fournie avec le véhicule).
ON

(vert) Détection du marquage au sol.
Vitesse supérieure à 70
km/h.
ON

(orange) / (vert)
Le système corrige la trajectoire du côté où le risque de
franchissement a été détecté (ligne orange).
ON




(orange) / (vert)
"Tenez le volant" –

Si, pendant la correction, le système détecte que
le conducteur ne tient pas le volant depuis quelques
secondes, il interrompt la correction et redonne la main au
conducteur
.
– Pendant la correction de la trajectoire, le système
détecte qu’elle sera insuffisante
: le conducteur est averti
qu'il doit impérativement modifier encore davantage la
correction de trajectoire.
Plus les corrections se succèdent, plus la durée de l'alerte
sonore se rallonge. Elle devient continue tant que le
conducteur n'intervient pas.
Ce message peut également s'afficher avec les mains sur
le volant.

165
Conduite

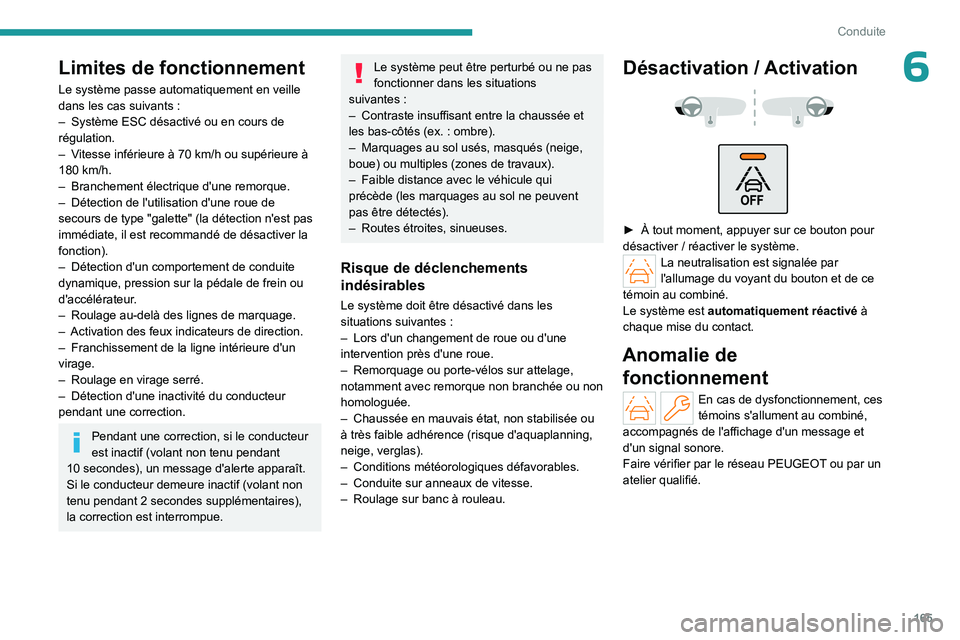

6Limites de fonctionnement
Le système passe automatiquement en veille
dans les cas suivants :
–

Système ESC désactivé ou en cours de
régulation.
–


V
itesse inférieure à 70 km/h ou supérieure à
180
km/h.
–

Branchement électrique d'une remorque.
–


Détection de l'utilisation d'une roue de
secours de type "galette" (la détection n'est pas
immédiate, il est recommandé de désactiver la
fonction).
–


Détection d'un comportement de conduite
dynamique, pression sur la pédale de frein ou
d'accélérateur

.
–

Roulage au-delà des lignes de marquage.
–


Activation des feux indicateurs de direction.
–


Franchissement de la ligne intérieure d'un
virage.
–


Roulage en virage serré.
–


Détection d'une inactivité du conducteur
pendant une correction.
Pendant une correction, si le conducteur
est inactif (volant non tenu pendant
10

secondes), un message d'alerte apparaît.
Si le conducteur demeure inactif (volant non
tenu pendant 2
secondes supplémentaires),
la correction est interrompue.
Le système peut être perturbé ou ne pas
fonctionner dans les situations
suivantes
:
–

Contraste insuffisant entre la chaussée et
les bas-côtés (ex.

: ombre).
–

Marquages au sol usés, masqués (neige,
boue) ou multiples (zones de travaux).
–


Faible distance avec le véhicule qui
précède (les marquages au sol ne peuvent
pas être détectés).
–


Routes étroites, sinueuses.
Risque de déclenchements
indésirables
Le système doit être désactivé dans les
situations suivantes :
–

Lors d'un changement de roue ou d'une
intervention près d'une roue.
–


Remorquage ou porte-vélos sur attelage,
notamment avec remorque non branchée ou non
homologuée.
–


Chaussée en mauvais état, non stabilisée ou
à très faible adhérence (risque d'aquaplanning,
neige, verglas).
–


Conditions météorologiques défavorables.
–


Conduite sur anneaux de vitesse.
–


Roulage sur banc à rouleau.
Désactivation / Activation



► À tout moment, appuyer sur ce bouton pour
désactiver / réactiver le système.
La neutralisation est signalée par
l'allumage du voyant du bouton et de ce
témoin au combiné.
Le système est automatiquement réactivé à
chaque mise du contact.
Anomalie de fonctionnement
En cas de dysfonctionnement, ces
témoins s'allument au combiné,
accompagnés de l'affichage d'un message et
d'un signal sonore.
Faire vérifier par le réseau PEUGEOT ou par un
atelier qualifié.

166
Conduite

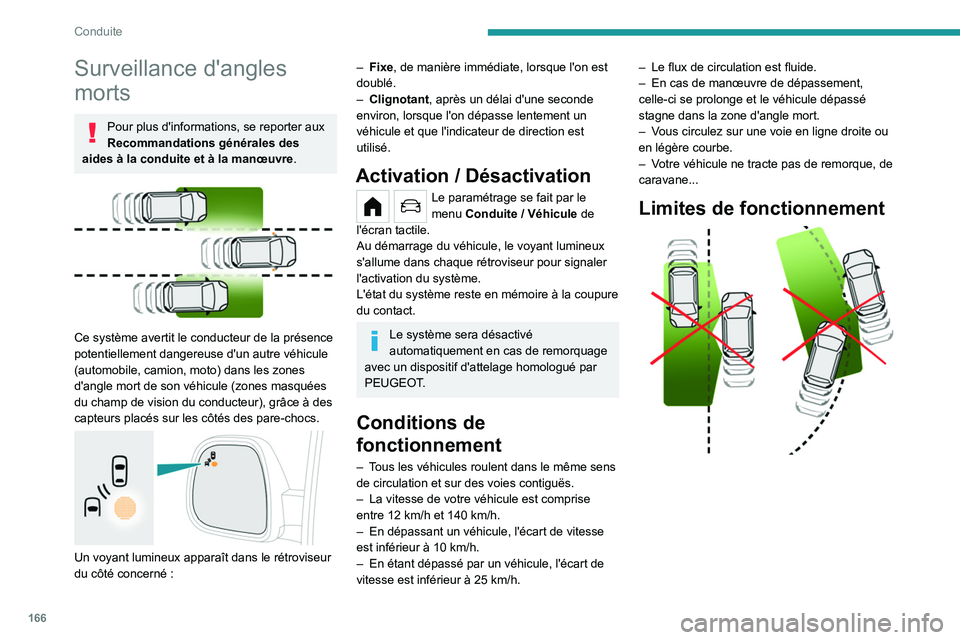

Surveillance d'angles
morts
Pour plus d'informations, se reporter aux
Recommandations générales des
aides à la conduite et à la manœuvre.


Ce système avertit le conducteur de la présence
potentiellement dangereuse d'un autre véhicule
(automobile, camion, moto) dans les zones
d'angle mort de son véhicule (zones masquées
du champ de vision du conducteur), grâce à des
capteurs placés sur les côtés des pare-chocs.


Un voyant lumineux apparaît dans le rétroviseur
du côté concerné :
– Fixe, de manière immédiate, lorsque l'on est
doublé.
–

Clignotant , après un délai d'une seconde
environ, lorsque l'on dépasse lentement un
véhicule et que l'indicateur de direction est
utilisé.
Activation / Désactivation
Le paramétrage se fait par le
menu Conduite / Véhicule de
l'écran tactile.
Au démarrage du véhicule, le voyant lumineux
s'allume dans chaque rétroviseur pour signaler
l'activation du système.
L'état du système reste en mémoire à la coupure
du contact.
Le système sera désactivé
automatiquement en cas de remorquage
avec un dispositif d'attelage homologué par
PEUGEOT.
Conditions de
fonctionnement
– Tous les véhicules roulent dans le même sens
de circulation et sur des voies contiguës.
–

La vitesse de votre véhicule est comprise
entre 12

km/h et 140 km/h.
–

En dépassant un véhicule, l'écart de vitesse
est inférieur à 10

km/h.
–

En étant dépassé par un véhicule, l'écart de
vitesse est inférieur à 25

km/h. –

Le flux de circulation est fluide.
–

En cas de manœuvre de dépassement,
celle-ci se prolonge et le véhicule dépassé
stagne dans la zone d'angle mort.
–

V
ous circulez sur une voie en ligne droite ou
en légère courbe.
–
V
otre véhicule ne tracte pas de remorque, de
caravane...
Limites de fonctionnement
