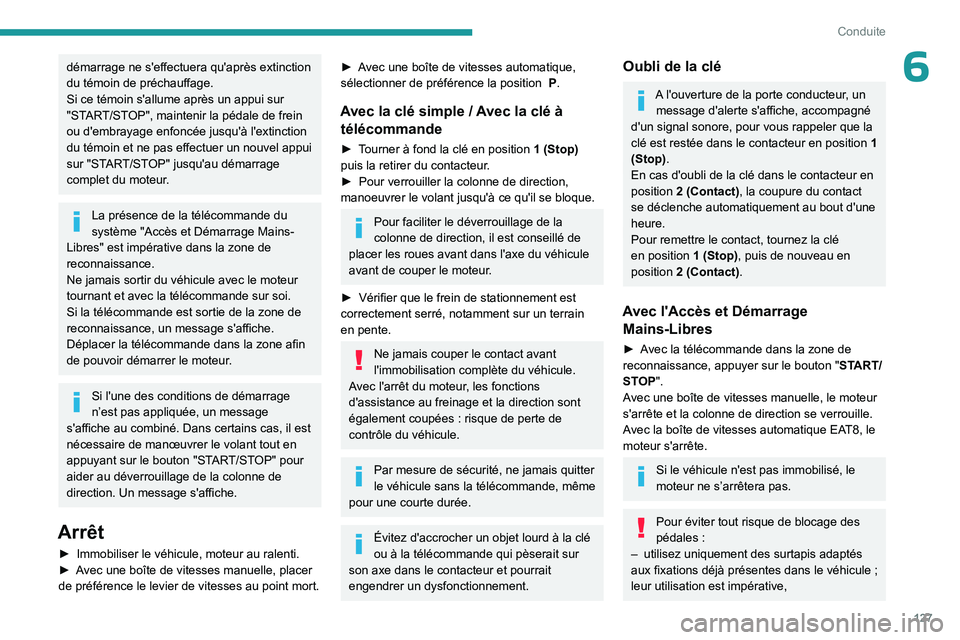

127
Conduite
6démarrage ne s'effectuera qu'après extinction
du témoin de préchauffage.
Si ce témoin s'allume après un appui sur
"START/STOP", maintenir la pédale de frein
ou d'embrayage enfoncée jusqu'à l'extinction
du témoin et ne pas effectuer un nouvel appui
sur "START/STOP" jusqu'au démarrage
complet du moteur.
La présence de la télécommande du
système "Accès et Démarrage Mains-
Libres" est impérative dans la zone de
reconnaissance.
Ne jamais sortir du véhicule avec le moteur
tournant et avec la télécommande sur soi.
Si la télécommande est sortie de la zone de
reconnaissance, un message s'affiche.
Déplacer la télécommande dans la zone afin
de pouvoir démarrer le moteur.
Si l'une des conditions de démarrage
n’est pas appliquée, un message
s'affiche au combiné. Dans certains cas, il est
nécessaire de manœuvrer le volant tout en
appuyant sur le bouton "START/STOP" pour
aider au déverrouillage de la colonne de
direction. Un message s'affiche.
Arrêt
► Immobiliser le véhicule, moteur au ralenti.
► A vec une boîte de vitesses manuelle, placer
de préférence le levier de vitesses au point mort.
► Avec une boîte de vitesses automatique,
sélectionner de préférence la position P .
Avec la clé simple / Avec la clé à télécommande
► Tourner à fond la clé en position 1 (Stop)
puis la retirer du contacteur.
►

Pour verrouiller la colonne de direction,
manoeuvrer le volant jusqu'à ce qu'il se bloque.
Pour faciliter le déverrouillage de la
colonne de direction, il est conseillé de
placer les roues avant dans l'axe du véhicule
avant de couper le moteur.
►

Vérifier que le frein de stationnement est
correctement serré, notamment sur un terrain
en pente.
Ne jamais couper le contact avant
l'immobilisation complète du véhicule.
Avec l'arrêt du moteur, les fonctions
d'assistance au freinage et la direction sont
également coupées
: risque de perte de
contrôle du véhicule.
Par mesure de sécurité, ne jamais quitter
le véhicule sans la télécommande, même
pour une courte durée.
Évitez d'accrocher un objet lourd à la clé
ou à la télécommande qui pèserait sur
son axe dans le contacteur et pourrait
engendrer un dysfonctionnement.
Oubli de la clé
A l ' ouverture de la porte conducteur, un
message d'alerte s'affiche, accompagné
d'un signal sonore, pour vous rappeler que la
clé est restée dans le contacteur en position 1
(Stop).
En cas d'oubli de la clé dans le contacteur en
position 2 (Contact), la coupure du contact
se déclenche automatiquement au bout d'une
heure.
Pour remettre le contact, tournez la clé
en position 1 (Stop), puis de nouveau en
position 2 (Contact).
Avec l'Accès et Démarrage
Mains-Libres
► Avec la télécommande dans la zone de
reconnaissance, appuyer sur le bouton " START/
STOP".
Avec une boîte de vitesses manuelle, le moteur
s'arrête et la colonne de direction se verrouille.
Avec la boîte de vitesses automatique EAT8, le
moteur s'arrête.
Si le véhicule n'est pas immobilisé, le
moteur ne s’arrêtera pas.
Pour éviter tout risque de blocage des
pédales :
–

utilisez uniquement des surtapis adaptés
aux fixations déjà présentes dans le véhicule

;
leur utilisation est impérative,

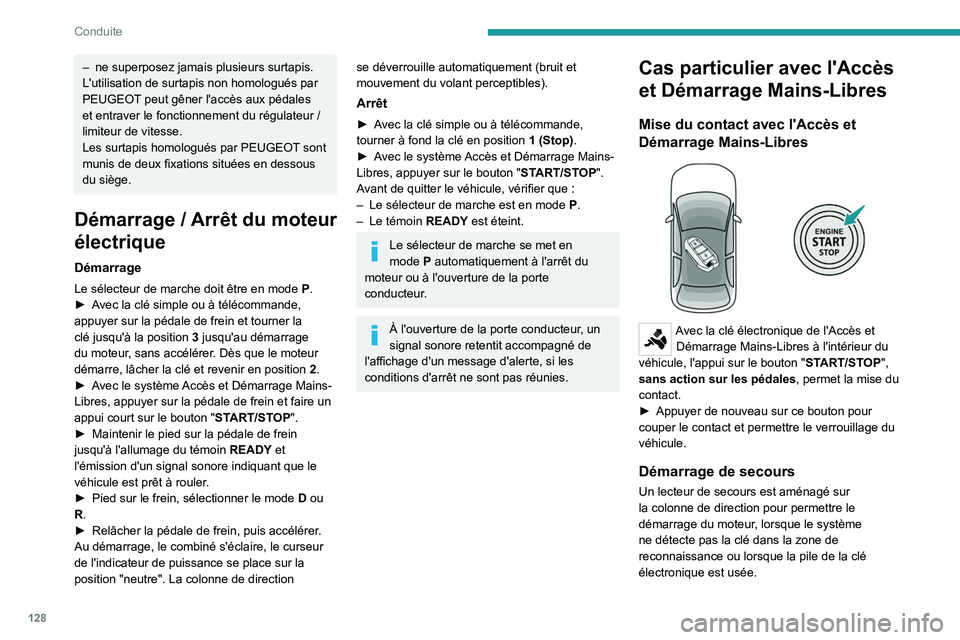

128
Conduite
– ne superposez jamais plusieurs surtapis.
L'utilisation de surtapis non homologués par
PEUGEOT peut gêner l'accès aux pédales
et entraver le fonctionnement du régulateur /
limiteur de vitesse.
Les surtapis homologués par PEUGEOT sont munis de deux fixations situées en dessous
du siège.
Démarrage / Arrêt du moteur
électrique
Démarrage
Le sélecteur de marche doit être en mode P .
► A vec la clé simple ou à télécommande,
appuyer sur la pédale de frein et tourner la
clé jusqu'à la position

3
jusqu'au démarrage
du moteur, sans accélérer. Dès que le moteur
démarre, lâcher la clé et revenir en position

2
.
►

A
vec le système Accès et Démarrage Mains-
Libres, appuyer sur la pédale de frein et faire un
appui court sur le bouton " START/STOP".
►

Maintenir le pied sur la pédale de frein
jusqu'à l'allumage du témoin READY

et
l'émission d'un signal sonore indiquant que le
véhicule est prêt à rouler.
►

Pied sur le frein, sélectionner le mode

D
ou
R.
►

Relâcher la pédale de frein, puis accélérer
.
Au démarrage, le combiné s'éclaire, le curseur
de l'indicateur de puissance se place sur la
position "neutre". La colonne de direction
se déverrouille automatiquement (bruit et
mouvement du volant perceptibles).
Arrêt
► Avec la clé simple ou à télécommande,
tourner à fond la clé en position 1 (Stop) .
►

A
vec le système Accès et Démarrage Mains-
Libres, appuyer sur le bouton " START/STOP".
Avant de quitter le véhicule, vérifier que
:
–

Le sélecteur de marche est en mode

P
.
–

Le témoin
READY est éteint.
Le sélecteur de marche se met en
mode P automatiquement à l'arrêt du
moteur ou à l'ouverture de la porte
conducteur.
À l'ouverture de la porte conducteur, un
signal sonore retentit accompagné de
l'affichage d'un message d'alerte, si les
conditions d'arrêt ne sont pas réunies.
Cas particulier avec l'Accès
et Démarrage Mains-Libres
Mise du contact avec l'Accès et
Démarrage Mains-Libres


Avec la clé électronique de l'Accès et Démarrage Mains-Libres à l'intérieur du
véhicule, l'appui sur le bouton " START/STOP",
sans action sur les pédales, permet la mise du
contact.
►

Appuyer de nouveau sur ce bouton pour
couper le contact et permettre le verrouillage du
véhicule.
Démarrage de secours
Un lecteur de secours est aménagé sur
la colonne de direction pour permettre le
démarrage du moteur, lorsque le système
ne détecte pas la clé dans la zone de
reconnaissance ou lorsque la pile de la clé
électronique est usée.

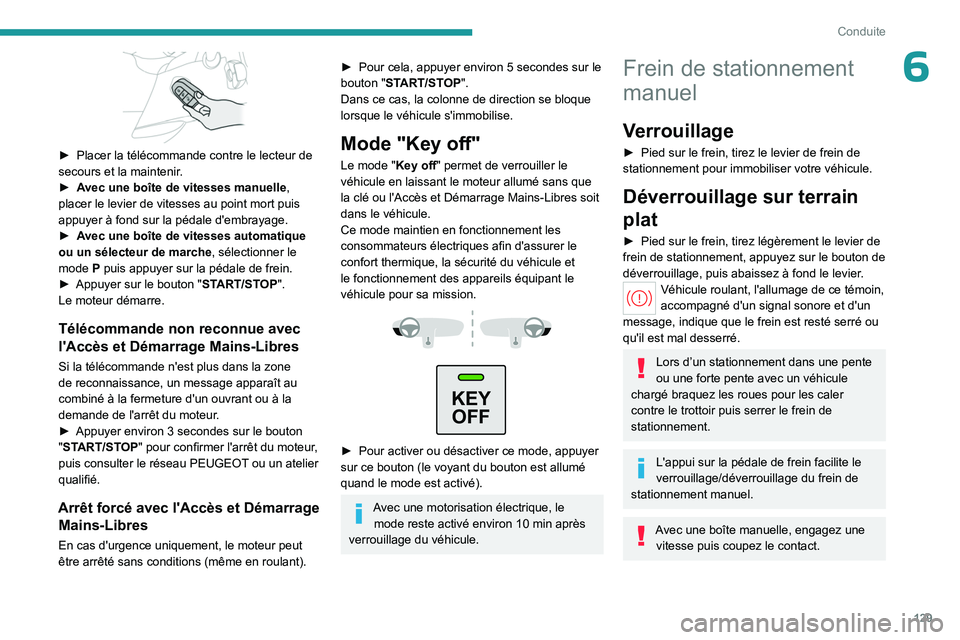

129
Conduite
6

► Placer la télécommande contre le lecteur de
secours et la maintenir .
►

A
vec une boîte de vitesses manuelle,
placer le levier de vitesses au point mort puis
appuyer à fond sur la pédale d'embrayage.
►

A
vec une boîte de vitesses automatique
ou un sélecteur de marche, sélectionner le
mode
P puis appuyer sur la pédale de frein.
►

Appuyer sur le bouton " ST

ART/STOP".
Le moteur démarre.
Télécommande non reconnue avec
l'Accès et Démarrage Mains-Libres
Si la télécommande n'est plus dans la zone
de reconnaissance, un message apparaît au
combiné à la fermeture d'un ouvrant ou à la
demande de l'arrêt du moteur.
►

Appuyer environ 3
secondes sur le bouton
"START/STOP" pour confirmer l'arrêt du moteur,
puis consulter le réseau PEUGEOT ou un atelier
qualifié.
Arrêt forcé avec l'Accès et Démarrage Mains-Libres
En cas d'urgence uniquement, le moteur peut
être arrêté sans conditions (même en roulant).
► Pour cela, appuyer environ 5 secondes sur le
bouton "START/STOP".
Dans ce cas, la colonne de direction se bloque
lorsque le véhicule s'immobilise.
Mode "Key off"
Le mode "Key off" permet de verrouiller le
véhicule en laissant le moteur allumé sans que
la clé ou l'Accès et Démarrage Mains-Libres soit
dans le véhicule.
Ce mode maintien en fonctionnement les
consommateurs électriques afin d'assurer le
confort thermique, la sécurité du véhicule et
le fonctionnement des appareils équipant le
véhicule pour sa mission.



KEY OFF

► Pour activer ou désactiver ce mode, appuyer
sur ce bouton (le voyant du bouton est allumé
quand le mode est activé).
Avec une motorisation électrique, le mode reste activé environ 10 min après
verrouillage du véhicule.
Frein de stationnement
manuel
Verrouillage
► Pied sur le frein, tirez le levier de frein de
stationnement pour immobiliser votre véhicule.
Déverrouillage sur terrain
plat
► Pied sur le frein, tirez légèrement le levier de
frein de stationnement, appuyez sur le bouton de
déverrouillage, puis abaissez à fond le levier
.
Véhicule roulant, l'allumage de ce témoin,
accompagné d'un signal sonore et d'un
message, indique que le frein est resté serré ou
qu'il est mal desserré.
Lors d’un stationnement dans une pente
ou une forte pente avec un véhicule
chargé braquez les roues pour les caler
contre le trottoir puis serrer le frein de
stationnement.
L'appui sur la pédale de frein facilite le
verrouillage/déverrouillage du frein de
stationnement manuel.
Avec une boîte manuelle, engagez une vitesse puis coupez le contact.

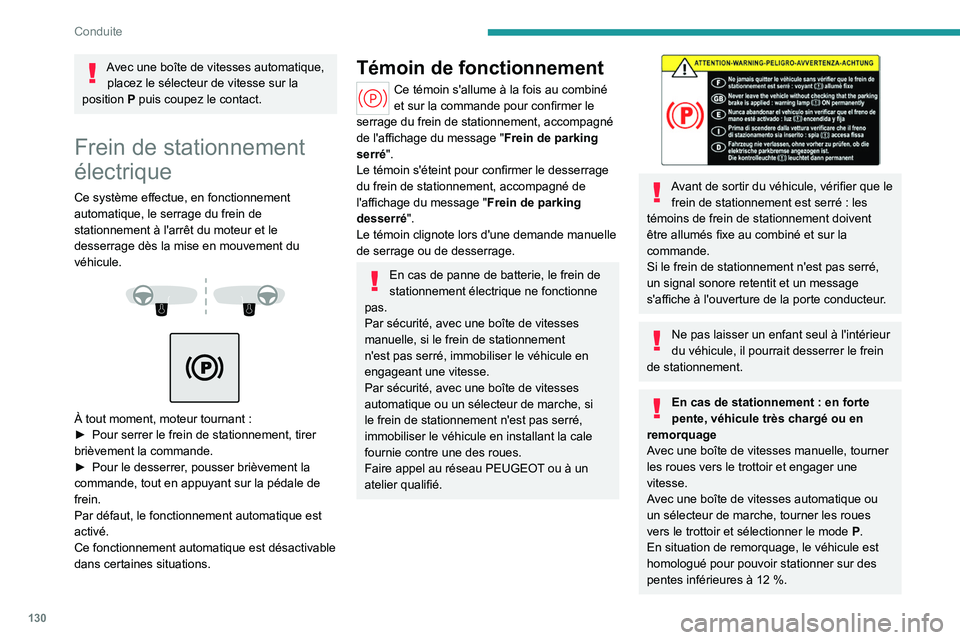

130
Conduite
Avec une boîte de vitesses automatique, placez le sélecteur de vitesse sur la
position P puis coupez le contact.
Frein de stationnement
électrique
Ce système effectue, en fonctionnement
automatique, le serrage du frein de
stationnement à l'arrêt du moteur et le
desserrage dès la mise en mouvement du
véhicule.




À tout moment, moteur tournant :
► Pour serrer le frein de stationnement, tirer
brièvement la commande.
►

Pour le desserrer
, pousser brièvement la
commande, tout en appuyant sur la pédale de
frein.
Par défaut, le fonctionnement automatique est
activé.
Ce fonctionnement automatique est désactivable
dans certaines situations.
Témoin de fonctionnement
Ce témoin s'allume à la fois au combiné
et sur la commande pour confirmer le
serrage du frein de stationnement, accompagné
de l'affichage du message " Frein de parking
serré ".
Le témoin s'éteint pour confirmer le desserrage
du frein de stationnement, accompagné de
l'affichage du message " Frein de parking
desserré ".
Le témoin clignote lors d'une demande manuelle
de serrage ou de desserrage.
En cas de panne de batterie, le frein de
stationnement électrique ne fonctionne
pas.
Par sécurité, avec une boîte de vitesses
manuelle, si le frein de stationnement
n'est pas serré, immobiliser le véhicule en
engageant une vitesse.
Par sécurité, avec une boîte de vitesses
automatique ou un sélecteur de marche, si
le frein de stationnement n'est pas serré,
immobiliser le véhicule en installant la cale
fournie contre une des roues.
Faire appel au réseau PEUGEOT ou à un
atelier qualifié.


Avant de sortir du véhicule, vérifier que le frein de stationnement est serré : les
témoins de frein de stationnement doivent
être allumés fixe au combiné et sur la
commande.
Si le frein de stationnement n'est pas serré,
un signal sonore retentit et un message
s'affiche à l'ouverture de la porte conducteur.
Ne pas laisser un enfant seul à l'intérieur
du véhicule, il pourrait desserrer le frein
de stationnement.
En cas de stationnement : en forte
pente, véhicule très chargé ou en
remorquage
A
vec une boîte de vitesses manuelle, tourner
les roues vers le trottoir et engager une
vitesse.
Avec une boîte de vitesses automatique ou
un sélecteur de marche, tourner les roues
vers le trottoir et sélectionner le mode

P
.
En situation de remorquage, le véhicule est
homologué pour pouvoir stationner sur des
pentes inférieures à 12
%.

131
Conduite

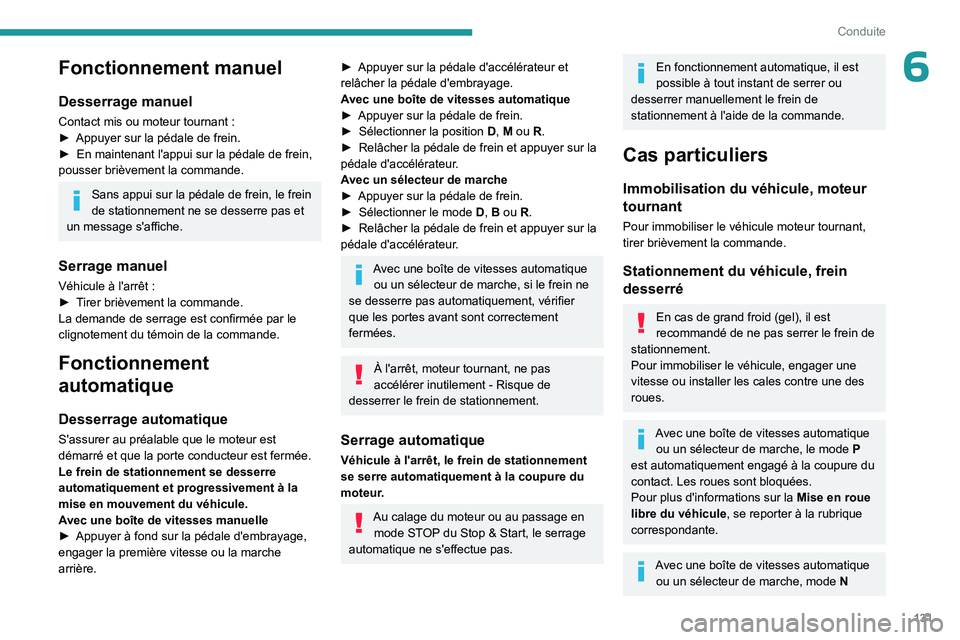

6Fonctionnement manuel
Desserrage manuel
Contact mis ou moteur tournant :
► Appuyer sur la pédale de frein.
►

En maintenant l'appui sur la pédale de frein,
pousser brièvement la commande.
Sans appui sur la pédale de frein, le frein
de stationnement ne se desserre pas et
un message s'affiche.
Serrage manuel
Véhicule à l'arrêt :
► T irer brièvement la commande.
La demande de serrage est confirmée par le
clignotement du témoin de la commande.
Fonctionnement
automatique
Desserrage automatique
S'assurer au préalable que le moteur est
démarré et que la porte conducteur est fermée.
Le frein de stationnement se desserre
automatiquement et progressivement à la
mise en mouvement du véhicule.
Avec une boîte de vitesses manuelle
►

Appuyer à fond sur la pédale d'embrayage,
engager la première vitesse ou la marche
arrière.
► Appuyer sur la pédale d'accélérateur et
relâcher la pédale d'embrayage.
A
vec une boîte de vitesses automatique
►

Appuyer sur la pédale de frein.
►


Sélectionner la position D

, M ou R.
►

Relâcher la pédale de frein et appuyer sur la
pédale d'accélérateur

.
Avec un sélecteur de marche
►

Appuyer sur la pédale de frein.
►


Sélectionner le mode D

, B ou R.
►

Relâcher la pédale de frein et appuyer sur la
pédale d'accélérateur

.
Avec une boîte de vitesses automatique ou un sélecteur de marche, si le frein ne
se desserre pas automatiquement, vérifier
que les portes avant sont correctement
fermées.
À l'arrêt, moteur tournant, ne pas
accélérer inutilement - Risque de
desserrer le frein de stationnement.
Serrage automatique
Véhicule à l'arrêt, le frein de stationnement
se serre automatiquement à la coupure du
moteur.
Au calage du moteur ou au passage en mode STOP du Stop & Start, le serrage
automatique ne s'effectue pas.
En fonctionnement automatique, il est
possible à tout instant de serrer ou
desserrer manuellement le frein de
stationnement à l'aide de la commande.
Cas particuliers
Immobilisation du véhicule, moteur
tournant
Pour immobiliser le véhicule moteur tournant,
tirer brièvement la commande.
Stationnement du véhicule, frein
desserré
En cas de grand froid (gel), il est
recommandé de ne pas serrer le frein de
stationnement.
Pour immobiliser le véhicule, engager une
vitesse ou installer les cales contre une des
roues.
Avec une boîte de vitesses automatique ou un sélecteur de marche, le mode P
est automatiquement engagé à la coupure du
contact. Les roues sont bloquées.
Pour plus d'informations sur la Mise en roue
libre du véhicule , se reporter à la rubrique
correspondante.
Avec une boîte de vitesses automatique ou un sélecteur de marche, mode N

132
Conduite

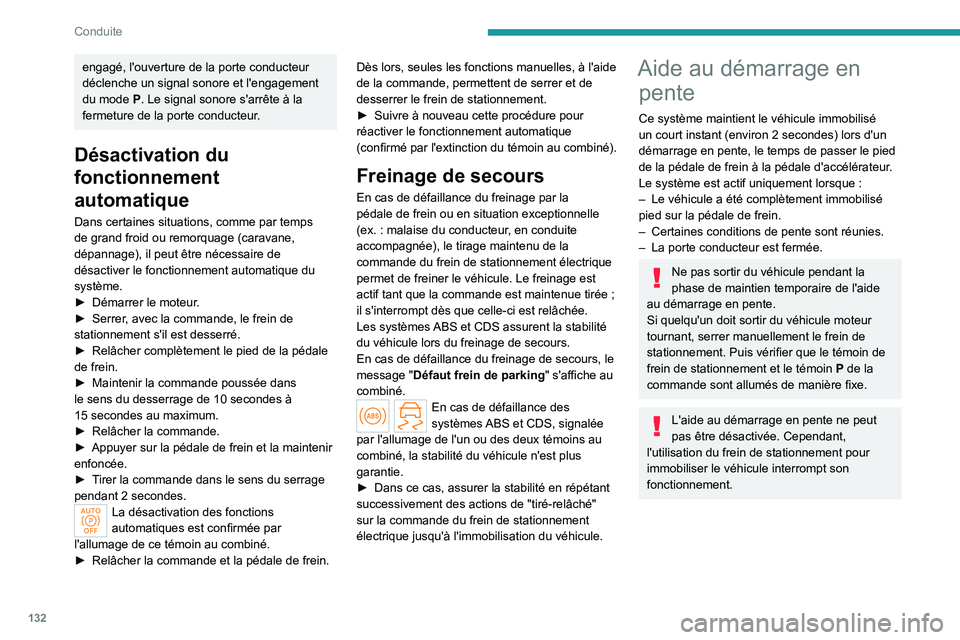

engagé, l'ouverture de la porte conducteur déclenche un signal sonore et l'engagement
du mode P. Le signal sonore s'arrête à la
fermeture de la porte conducteur.
Désactivation du
fonctionnement
automatique
Dans certaines situations, comme par temps
de grand froid ou remorquage (caravane,
dépannage), il peut être nécessaire de
désactiver le fonctionnement automatique du
système.
►

Démarrer le moteur
.
►

Serrer
, avec la commande, le frein de
stationnement s'il est desserré.
►

Relâcher complètement le pied de la pédale
de frein.
►


Maintenir la commande poussée dans
le sens du desserrage de 10

secondes à
15
secondes au maximum.
►

Relâcher la commande.
►


Appuyer sur la pédale de frein et la maintenir
enfoncée.
►


T
irer la commande dans le sens du serrage
pendant 2
secondes.
La désactivation des fonctions
automatiques est confirmée par
l'allumage de ce témoin au combiné.
►

Relâcher la commande et la pédale de frein. Dès lors, seules les fonctions manuelles, à l'aide
de la commande, permettent de serrer et de
desserrer le frein de stationnement.
►


Suivre à nouveau cette procédure pour
réactiver le fonctionnement automatique
(confirmé par l'extinction du témoin au combiné).
Freinage de secours
En cas de défaillance du freinage par la
pédale de frein ou en situation exceptionnelle
(ex.
: malaise du conducteur, en conduite
accompagnée), le tirage maintenu de la
commande du frein de stationnement électrique
permet de freiner le véhicule. Le freinage est
actif tant que la commande est maintenue tirée
;
il s'interrompt dès que celle-ci est relâchée.
Les systèmes ABS et CDS assurent la stabilité
du véhicule lors du freinage de secours.
En cas de défaillance du freinage de secours, le
message "Défaut frein de parking" s'affiche au
combiné.
En cas de défaillance des
systèmes ABS et CDS, signalée
par l'allumage de l'un ou des deux témoins au
combiné, la stabilité du véhicule n'est plus
garantie.
►

Dans ce cas, assurer la stabilité en répétant
successivement des actions de "tiré-relâché"
sur la commande du frein de stationnement
électrique jusqu'à l'immobilisation du véhicule.
Aide au démarrage en pente
Ce système maintient le véhicule immobilisé
un court instant (environ 2
secondes) lors d'un
démarrage en pente, le temps de passer le pied
de la pédale de frein à la pédale d'accélérateur.
Le système est actif uniquement lorsque
:
–

Le véhicule a été complètement immobilisé
pied sur la pédale de frein.
–


Certaines conditions de pente sont réunies.
–


La porte conducteur est fermée.
Ne pas sortir du véhicule pendant la
phase de maintien temporaire de l'aide
au démarrage en pente.
Si quelqu'un doit sortir du véhicule moteur
tournant, serrer manuellement le frein de
stationnement. Puis vérifier que le témoin de
frein de stationnement et le témoin

P
de la
commande sont allumés de manière fixe.
L'aide au démarrage en pente ne peut
pas être désactivée. Cependant,
l'utilisation du frein de stationnement pour
immobiliser le véhicule interrompt son
fonctionnement.

133
Conduite

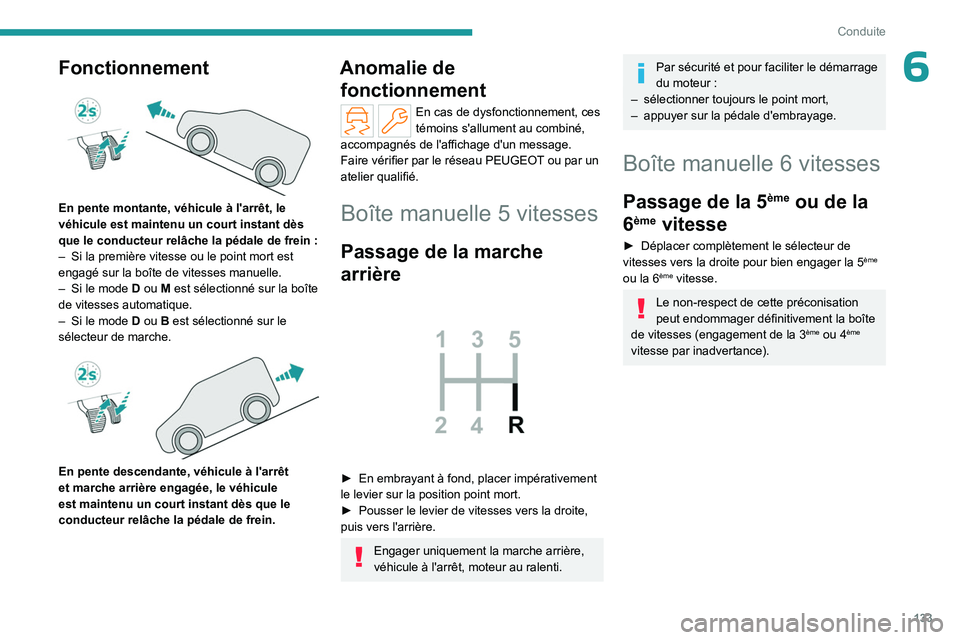

6Fonctionnement

En pente montante, véhicule à l'arrêt, le
véhicule est maintenu un court instant dès
que le conducteur relâche la pédale de frein :
–

Si la première vitesse ou le point mort est
engagé sur la boîte de vitesses manuelle.
–


Si le mode
D ou M est sélectionné sur la boîte
de vitesses automatique.
–

Si le mode
D ou B est sélectionné sur le
sélecteur de marche.


En pente descendante, véhicule à l'arrêt
et marche arrière engagée, le véhicule
est maintenu un court instant dès que le
conducteur relâche la pédale de frein.
Anomalie de fonctionnement
En cas de dysfonctionnement, ces
témoins s'allument au combiné,
accompagnés de l'affichage d'un message.
Faire vérifier par le réseau PEUGEOT ou par un
atelier qualifié.
Boîte manuelle 5 vitesses
Passage de la marche
arrière


► En embrayant à fond, placer impérativement
le levier sur la position point mort.
►

Pousser le levier de vitesses vers la droite,
puis vers l'arrière.
Engager uniquement la marche arrière,
véhicule à l'arrêt, moteur au ralenti.
Par sécurité et pour faciliter le démarrage
du moteur :
–

sélectionner toujours le point mort,
–


appuyer sur la pédale d'embrayage.
Boîte manuelle 6 vitesses
Passage de la 5ème ou de la
6
ème vitesse
► Déplacer complètement le sélecteur de
vitesses vers la droite pour bien engager la 5ème
ou la 6ème vitesse.
Le non-respect de cette préconisation
peut endommager définitivement la boîte
de vitesses (engagement de la 3
ème ou 4ème
vitesse par inadvertance).

134
Conduite
Passage de la marche
arrière


► Soulevez la bague sous le pommeau et
déplacez le levier de vitesses vers la gauche,
puis vers l'avant.
Engagez uniquement la marche arrière,
véhicule à l'arrêt, moteur au ralenti.
Par sécurité et pour faciliter le démarrage
du moteur :
–

sélectionnez toujours le point mort,
–


appuyez sur la pédale d'embrayage.
Boîte de vitesses
automatique (Type 1)
Boîte de vitesses automatique à 8 vitesses
offrant, au choix, le confort de l'automatisme ou
le passage manuel des vitesses.
Deux modes de conduite sont proposés :
– Fonctionnement automatique pour la gestion
électronique des vitesses par la boîte
:
–
Fonctionnement manuel pour le passage
séquentiel des vitesses par le conducteur.
En fonctionnement automatique, il est toujours
possible de changer de vitesse en utilisant
ponctuellement les commandes au volant
(exemple
: dépassement).
Sélecteur de vitesses
Afin de tourner le sélecteur en toute sécurité, il est conseillé de conserver le
pied sur la pédale de frein.
P. Parking (stationnement).
R. Reverse (marche arrière).
N. Neutral (point mort).
D. Drive (fonctionnement automatique).
M. Manual (fonctionnement manuel avec
passage séquentiel des vitesses).
La position N peut être utilisée dans les
embouteillages ou dans un tunnel de
lavage.
Commandes au volant

► Tirez vers vous la commande droite " +" ou
gauche " -" pour passer le rapport supérieur ou
inférieur.
Les commandes au volant ne permettent
pas de sélectionner le point mort et de
passer ou de quitter la marche arrière.
Affichages au combiné
Lorsque le sélecteur est déplacé ou le
bouton M est appuyé, le témoin et le rapport
correspondant s'affichent au combiné.
Lorsque " -" s'affiche, la valeur est invalide.
► Si le message " Pied sur le frein"
s'affiche au combiné, appuyer sur la
pédale de frein.
