2022 PEUGEOT PARTNER Manuel du propriétaire (in French)

167
Conduite
6

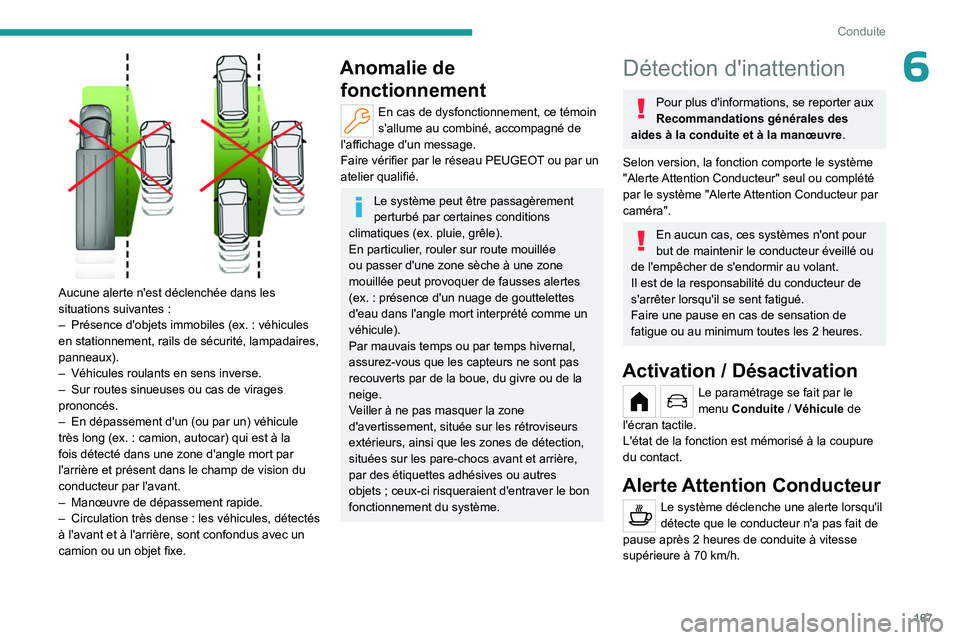

Aucune alerte n'est déclenchée dans les
situations suivantes :
–

Présence d'objets immobiles (ex.
: véhicules
en stationnement, rails de sécurité, lampadaires,
panneaux).
–

Véhicules roulants en sens inverse.
–


Sur routes sinueuses ou cas de virages
prononcés.
–


En dépassement d'un (ou par un) véhicule
très long (ex.

: camion, autocar) qui est à la
fois détecté dans une zone d'angle mort par
l'arrière et présent dans le champ de vision du
conducteur par l'avant.
–

Manœuvre de dépassement rapide.
–


Circulation très dense
: les véhicules, détectés
à l'avant et à l'arrière, sont confondus avec un
camion ou un objet fixe.
Anomalie de fonctionnement
En cas de dysfonctionnement, ce témoin
s'allume au combiné, accompagné de
l'affichage d'un message.
Faire vérifier par le réseau PEUGEOT ou par un
atelier qualifié.
Le système peut être passagèrement
perturbé par certaines conditions
climatiques (ex. pluie, grêle).
En particulier, rouler sur route mouillée
ou passer d'une zone sèche à une zone
mouillée peut provoquer de fausses alertes
(ex.

: présence d'un nuage de gouttelettes
d'eau dans l'angle mort interprété comme un
véhicule).
Par mauvais temps ou par temps hivernal,
assurez-vous que les capteurs ne sont pas
recouverts par de la boue, du givre ou de la
neige.
Veiller à ne pas masquer la zone
d'avertissement, située sur les rétroviseurs
extérieurs, ainsi que les zones de détection,
situées sur les pare-chocs avant et arrière,
par des étiquettes adhésives ou autres
objets
; ceux-ci risqueraient d'entraver le bon
fonctionnement du système.
Détection d'inattention
Pour plus d'informations, se reporter aux
Recommandations générales des
aides à la conduite et à la manœuvre.
Selon version, la fonction comporte le système
"Alerte Attention Conducteur" seul ou complété
par le système "Alerte Attention Conducteur par
caméra".
En aucun cas, ces systèmes n'ont pour
but de maintenir le conducteur éveillé ou
de l'empêcher de s'endormir au volant.
Il est de la responsabilité du conducteur de
s'arrêter lorsqu'il se sent fatigué.
Faire une pause en cas de sensation de
fatigue ou au minimum toutes les 2
heures.
Activation / Désactivation
Le paramétrage se fait par le
menu Conduite / Véhicule de
l'écran tactile.
L'état de la fonction est mémorisé à la coupure
du contact.
Alerte Attention Conducteur
Le système déclenche une alerte lorsqu'il
détecte que le conducteur n'a pas fait de
pause après 2
heures de conduite à vitesse
supérieure à 70
km/h.

168
Conduite

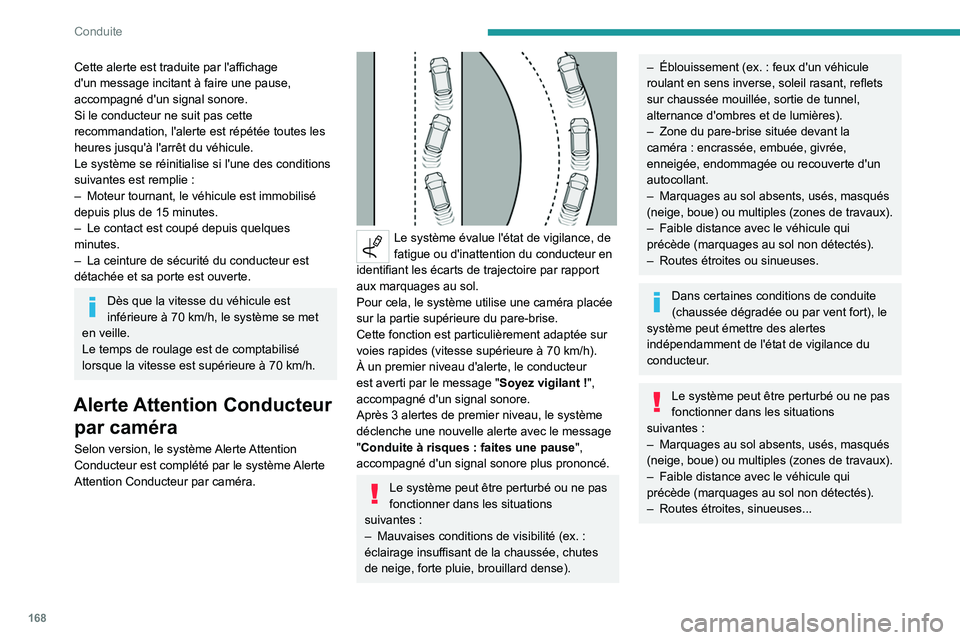

Cette alerte est traduite par l'affichage
d'un message incitant à faire une pause,
accompagné d'un signal sonore.
Si le conducteur ne suit pas cette
recommandation, l'alerte est répétée toutes les
heures jusqu'à l'arrêt du véhicule.
Le système se réinitialise si l'une des conditions
suivantes est remplie :
–

Moteur tournant, le véhicule est immobilisé
depuis plus de 15

minutes.
–

Le contact est coupé depuis quelques
minutes.
–


La ceinture de sécurité
du conducteur est
détachée et sa porte est ouverte.
Dès que la vitesse du véhicule est
inférieure à 70 km/h, le système se met
en veille.
Le temps de roulage est de comptabilisé
lorsque la vitesse est supérieure à 70
km/h.
Alerte Attention Conducteur par caméra
Selon version, le système Alerte Attention
Conducteur est complété par le système Alerte
Attention Conducteur par caméra.


Le système évalue l'état de vigilance, de
fatigue ou d'inattention du conducteur en
identifiant les écarts de trajectoire par rapport
aux marquages au sol.
Pour cela, le système utilise une caméra placée
sur la partie supérieure du pare-brise.
Cette fonction est particulièrement adaptée sur
voies rapides (vitesse supérieure à 70
km/h).
À un premier niveau d'alerte, le conducteur
est averti par le message " Soyez vigilant
!",
accompagné d'un signal sonore.
Après 3 alertes de premier niveau, le système
déclenche une nouvelle alerte avec le message
"Conduite à risques
: faites une pause",
accompagné d'un signal sonore plus prononcé.
Le système peut être perturbé ou ne pas
fonctionner dans les situations
suivantes
:
–

Mauvaises conditions de visibilité (ex.
:
éclairage insuffisant de la chaussée, chutes
de neige, forte pluie, brouillard dense).
– Éblouissement (ex. : feux d'un véhicule
roulant en sens inverse, soleil rasant, reflets
sur chaussée mouillée, sortie de tunnel,
alternance d'ombres et de lumières).
–

Zone du pare-brise située devant la
caméra

: encrassée, embuée, givrée,
enneigée, endommagée ou recouverte d'un
autocollant.
–

Marquages au sol absents, usés, masqués
(neige, boue) ou multiples (zones de travaux).
–


Faible distance avec le véhicule qui
précède (marquages au sol non détectés).
–


Routes étroites ou sinueuses.
Dans certaines conditions de conduite (chaussée dégradée ou par vent fort), le
système peut émettre des alertes
indépendamment de l'état de vigilance du
conducteur.
Le système peut être perturbé ou ne pas
fonctionner dans les situations
suivantes
:
–

Marquages au sol absents, usés, masqués
(neige, boue) ou multiples (zones de travaux).
–


Faible distance avec le véhicule qui
précède (marquages au sol non détectés).
–


Routes étroites, sinueuses...

169
Conduite
6Aide au stationnement
Pour plus d'informations, se reporter aux
Recommandations générales des
aides à la conduite et à la manœuvre.


Ce système détecte et signale la proximité
d'obstacles (ex. : piéton, véhicule, arbre,
barrière) à l'aide de capteurs situés dans le
pare-chocs.
Aide au stationnement arrière
► Engager la marche arrière pour mettre en
marche le système (confirmée par un signal
sonore).
La mise à l'arrêt du système s'effectue au retrait
de la marche arrière.
Aide sonore

Le système signale la présence d'obstacles à
la fois dans la zone de détection des capteurs
et dans la trajectoire du véhicule définie par
l'orientation du volant.


Selon version, dans l'exemple illustré, seuls
les obstacles présents dans la zone hachurée
seront signalés par l'aide sonore.
L'information de proximité est donnée par un
signal sonore discontinu, dont la fréquence est
d'autant plus rapide que le véhicule est proche
de l'obstacle.
Lorsque la distance entre le véhicule et l'obstacle
devient inférieure à une trentaine de centimètres,
le signal sonore devient continu.
Le son diffusé par le haut-parleur (droit ou
gauche) indique de quel côté se situe l'obstacle.
Réglage du signal sonoreSelon version, avec le système
PEUGEOT Connect Radio ou
PEUGEOT Connect Nav, l'appui sur cette
touche permet d'ouvrir la fenêtre de réglage
du volume du signal sonore.
Aide graphique

Elle complète l'aide sonore, sans tenir compte de
la trajectoire du véhicule, par l'affichage à l'écran
de segments dont l'emplacement représente la
distance entre l'obstacle et le véhicule (blanc
:
éloigné, orange
: proche, rouge : très proche).
Au plus près de l'obstacle, le symbole "Danger"
s'affiche à l'écran.
Aide au stationnement avant
En complément à l'aide au stationnement arrière,
l'aide au stationnement avant se déclenche
lorsqu'un obstacle est détecté à l'avant et que la
vitesse du véhicule est inférieure à 10
km/h.
L'aide au stationnement avant est interrompue
si le véhicule s'arrête plus de 3
secondes en
marche avant, s'il n'y a plus d'obstacle détecté

170
Conduite

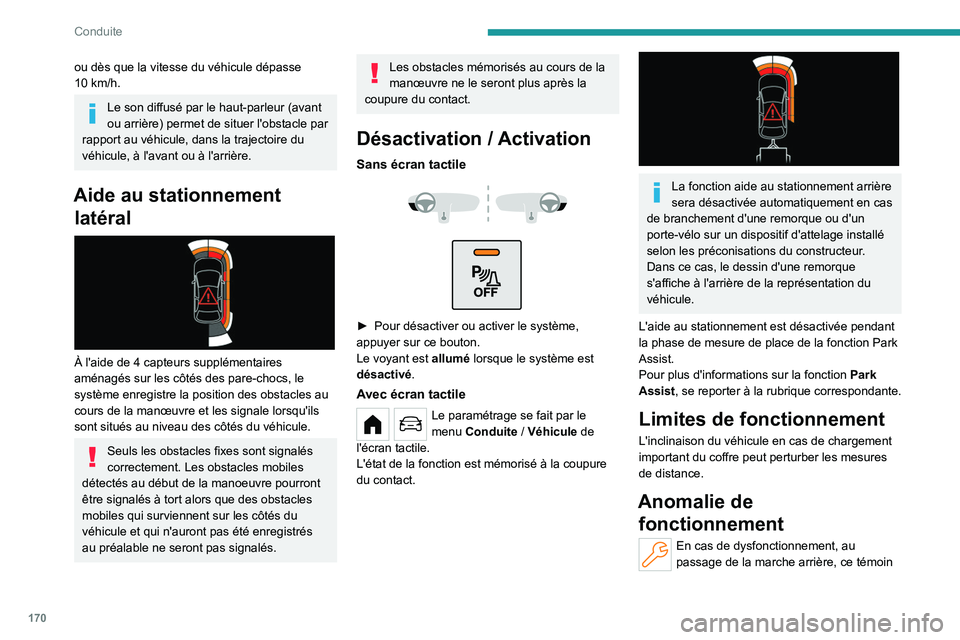

ou dès que la vitesse du véhicule dépasse
10 km/h.
Le son diffusé par le haut-parleur (avant
ou arrière) permet de situer l'obstacle par
rapport au véhicule, dans la trajectoire du
véhicule, à l'avant ou à l'arrière.
Aide au stationnement latéral


À l'aide de 4 capteurs supplémentaires
aménagés sur les côtés des pare-chocs, le
système enregistre la position des obstacles au
cours de la manœuvre et les signale lorsqu'ils
sont situés au niveau des côtés du véhicule.
Seuls les obstacles fixes sont signalés
correctement. Les obstacles mobiles
détectés au début de la manoeuvre pourront
être signalés à tort alors que des obstacles
mobiles qui surviennent sur les côtés du
véhicule et qui n'auront pas été enregistrés
au préalable ne seront pas signalés.
Les obstacles mémorisés au cours de la
manœuvre ne le seront plus après la
coupure du contact.
Désactivation / Activation
Sans écran tactile



► Pour désactiver ou activer le système,
appuyer sur ce bouton.
Le voyant est
allumé lorsque le système est
désactivé .
Avec écran tactile
Le paramétrage se fait par le
menu Conduite
/ Véhicule de
l'écran tactile.
L'état de la fonction est mémorisé à la coupure
du contact.


La fonction aide au stationnement arrière
sera désactivée automatiquement en cas
de branchement d'une remorque ou d'un
porte-vélo sur un dispositif d'attelage installé
selon les préconisations du constructeur.
Dans ce cas, le dessin d'une remorque
s'affiche à l'arrière de la représentation du
véhicule.
L'aide au stationnement est désactivée pendant
la phase de mesure de place de la fonction Park
Assist.
Pour plus d'informations sur la fonction Park
Assist, se reporter à la rubrique correspondante.
Limites de fonctionnement
L'inclinaison du véhicule en cas de chargement
important du coffre peut perturber les mesures
de distance.
Anomalie de fonctionnement
En cas de dysfonctionnement, au
passage de la marche arrière, ce témoin

171
Conduite

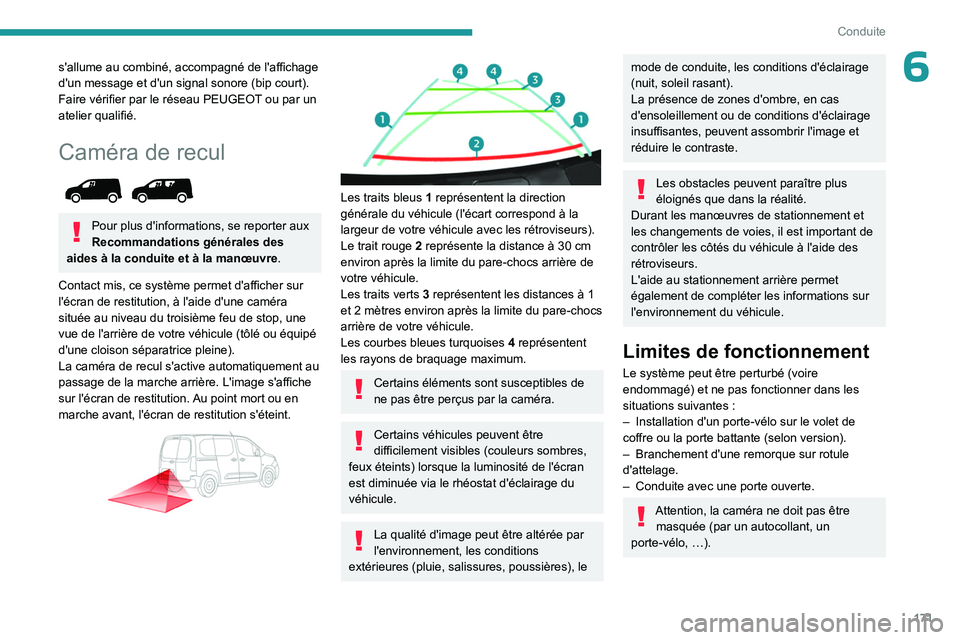

6s'allume au combiné, accompagné de l'affichage
d'un message et d'un signal sonore (bip court).
Faire vérifier par le réseau PEUGEOT ou par un
atelier qualifié.
Caméra de recul

Pour plus d'informations, se reporter aux
Recommandations générales des
aides à la conduite et à la manœuvre.
Contact mis, ce système permet d'afficher sur
l'écran de restitution, à l'aide d'une caméra
située au niveau du troisième feu de stop, une
vue de l'arrière de votre véhicule (tôlé ou équipé
d'une cloison séparatrice pleine).
La caméra de recul s'active automatiquement au
passage de la marche arrière. L'image s'affiche
sur l'écran de restitution. Au point mort ou en
marche avant, l'écran de restitution s'éteint.




Les traits bleus 1 représentent la direction
générale du véhicule (l'écart correspond à la
largeur de votre véhicule avec les rétroviseurs).
Le trait rouge
2 représente la distance à 30 cm
environ après la limite du pare-chocs arrière de
votre véhicule.
Les traits verts
3 représentent les distances à 1
et 2
mètres environ après la limite du pare-chocs
arrière de votre véhicule.
Les courbes bleues turquoises

4
représentent
les rayons de braquage maximum.
Certains éléments sont susceptibles de
ne pas être perçus par la caméra.
Certains véhicules peuvent être
difficilement visibles (couleurs sombres,
feux éteints) lorsque la luminosité de l'écran
est diminuée via le rhéostat d'éclairage du
véhicule.
La qualité d'image peut être altérée par
l'environnement, les conditions
extérieures (pluie, salissures, poussières), le
mode de conduite, les conditions d'éclairage
(nuit, soleil rasant).
La présence de zones d'ombre, en cas
d'ensoleillement ou de conditions d'éclairage
insuffisantes, peuvent assombrir l'image et
réduire le contraste.
Les obstacles peuvent paraître plus
éloignés que dans la réalité.
Durant les manœuvres de stationnement et
les changements de voies, il est important de
contrôler les côtés du véhicule à l'aide des
rétroviseurs.
L'aide au stationnement arrière permet
également de compléter les informations sur
l'environnement du véhicule.
Limites de fonctionnement
Le système peut être perturbé (voire
endommagé) et ne pas fonctionner dans les
situations suivantes
:
–

Installation d'un porte-vélo sur le volet de
coffre ou la porte battante (selon version).
–


Branchement d'une remorque sur rotule
d'attelage.
–


Conduite avec une porte ouverte.
Attention, la caméra ne doit pas être masquée (par un autocollant, un
porte-vélo, …).

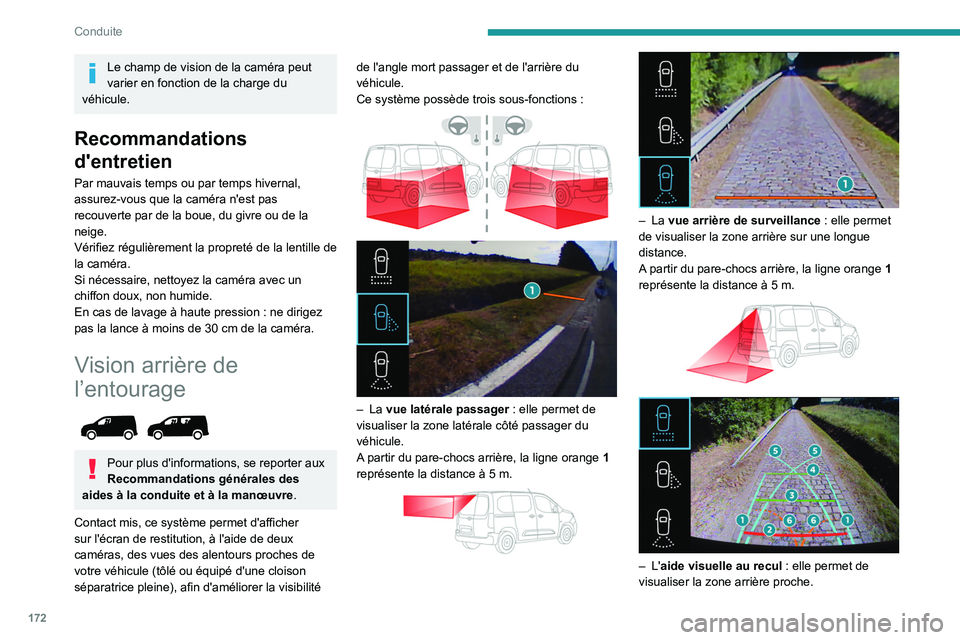

172
Conduite
Le champ de vision de la caméra peut
varier en fonction de la charge du
véhicule.
Recommandations
d'entretien
Par mauvais temps ou par temps hivernal,
assurez-vous que la caméra n'est pas
recouverte par de la boue, du givre ou de la
neige.
Vérifiez régulièrement la propreté de la lentille de
la caméra.
Si nécessaire, nettoyez la caméra avec un
chiffon doux, non humide.
En cas de lavage à haute pression
: ne dirigez
pas la lance à moins de 30
cm de la caméra.
Vision arrière de
l’entourage


Pour plus d'informations, se reporter aux
Recommandations générales des
aides à la conduite et à la manœuvre.
Contact mis, ce système permet d'afficher
sur l'écran de restitution, à l'aide de deux
caméras, des vues des alentours proches de
votre véhicule (tôlé ou équipé d'une cloison
séparatrice pleine), afin d'améliorer la visibilité de l'angle mort passager et de l'arrière du
véhicule.
Ce système possède trois sous-fonctions :




– La vue latérale passager : elle permet de
visualiser la zone latérale côté passager du
véhicule.
A
partir du pare-chocs arrière, la ligne orange
1

représente la distance à 5
m.




– La vue arrière de surveillance : elle permet
de visualiser la zone arrière sur une longue
distance.
A
partir du pare-chocs arrière, la ligne orange
1

représente la distance à 5
m.




– L'aide visuelle au recul : elle permet de
visualiser la zone arrière proche.

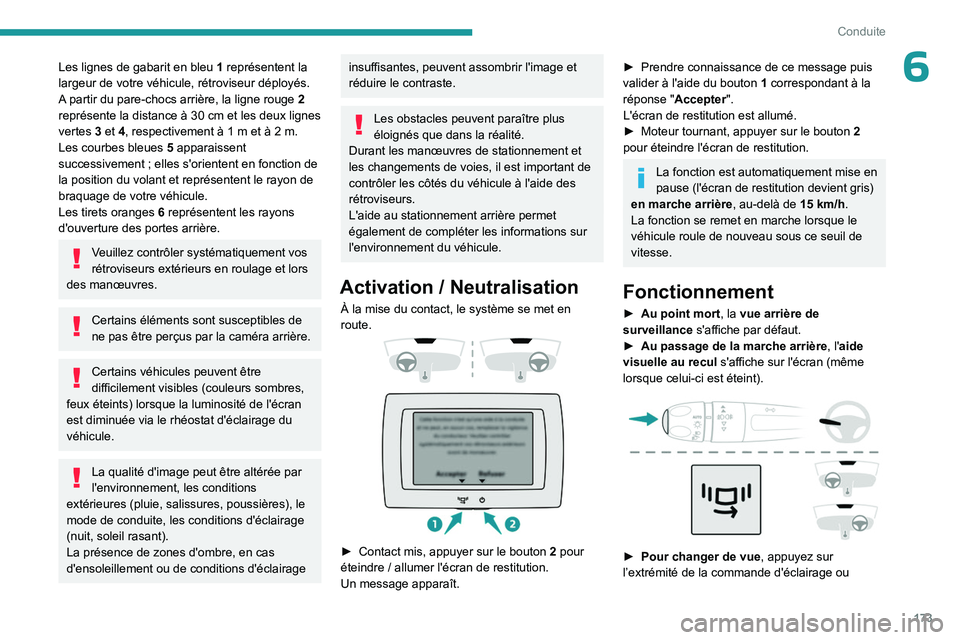

173
Conduite
6Les lignes de gabarit en bleu 1 représentent la
largeur de votre véhicule, rétroviseur déployés.
A partir du pare-chocs arrière, la ligne rouge

2

représente la distance à 30
cm et les deux lignes
vertes
3 et 4, respectivement à 1 m et à 2 m.
Les courbes bleues 5 apparaissent
successivement ; elles s'orientent en fonction de
la position du volant et représentent le rayon de
braquage de votre véhicule.
Les tirets oranges 6 représentent les rayons
d'ouverture des portes arrière.
Veuillez contrôler systématiquement vos
rétroviseurs extérieurs en roulage et lors
des manœuvres.
Certains éléments sont susceptibles de
ne pas être perçus par la caméra arrière.
Certains véhicules peuvent être
difficilement visibles (couleurs sombres,
feux éteints) lorsque la luminosité de l'écran
est diminuée via le rhéostat d'éclairage du
véhicule.
La qualité d'image peut être altérée par
l'environnement, les conditions
extérieures (pluie, salissures, poussières), le
mode de conduite, les conditions d'éclairage
(nuit, soleil rasant).
La présence de zones d'ombre, en cas
d'ensoleillement ou de conditions d'éclairage
insuffisantes, peuvent assombrir l'image et
réduire le contraste.
Les obstacles peuvent paraître plus
éloignés que dans la réalité.
Durant les manœuvres de stationnement et
les changements de voies, il est important de
contrôler les côtés du véhicule à l'aide des
rétroviseurs.
L'aide au stationnement arrière permet
également de compléter les informations sur
l'environnement du véhicule.
Activation / Neutralisation
À la mise du contact, le système se met en
route.




► Contact mis, appuyer sur le bouton 2 pour
éteindre / allumer l'écran de restitution.
Un message apparaît.
► Prendre connaissance de ce message puis
valider à l'aide du bouton 1 correspondant à la
réponse " Accepter ".
L'écran de restitution est allumé.
►

Moteur tournant, appuyer sur le bouton

2

pour éteindre l'écran de restitution.
La fonction est automatiquement mise en
pause (l'écran de restitution devient gris)
en marche arrière , au-delà de 15
km/h.
La fonction se remet en marche lorsque le
véhicule roule de nouveau sous ce seuil de
vitesse.
Fonctionnement
► Au point mort , la vue arrière de
surveillance s'affiche par défaut.
►

Au passage de la marche arrière , l'

aide
visuelle au recul s'affiche sur l'écran (même
lorsque celui-ci est éteint).


► Pour changer de vue , appuyez sur
l’extrémité de la commande d'éclairage ou

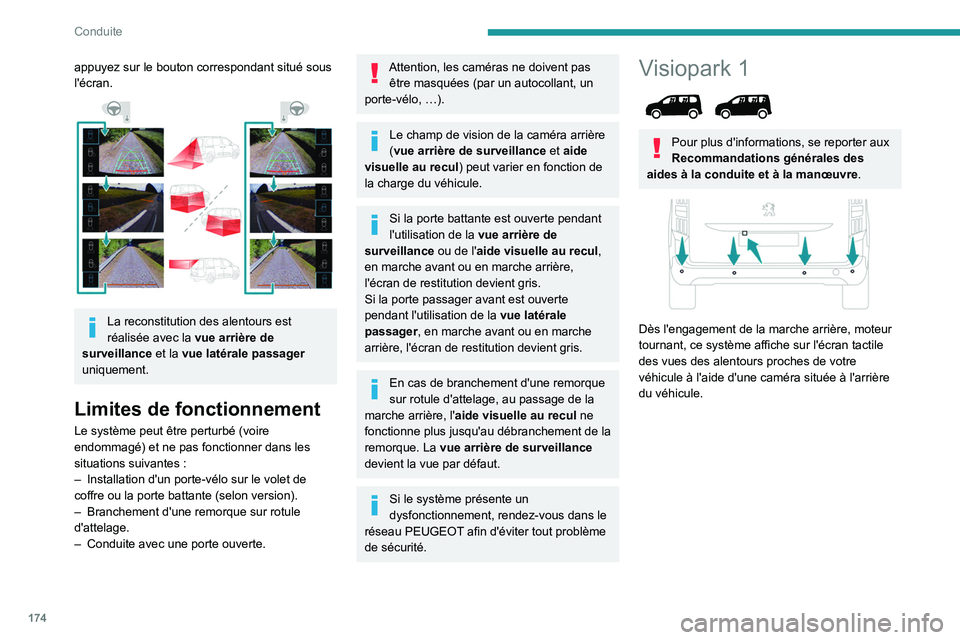

174
Conduite
appuyez sur le bouton correspondant situé sous
l'écran.


La reconstitution des alentours est
réalisée avec la vue arrière de
surveillance et la vue latérale passager
uniquement.
Limites de fonctionnement
Le système peut être perturbé (voire
endommagé) et ne pas fonctionner dans les
situations suivantes
:
–

Installation d'un porte-vélo sur le volet de
coffre ou la porte battante (selon version).
–


Branchement d'une remorque sur rotule
d'attelage.
–


Conduite avec une porte ouverte.
Attention, les caméras ne doivent pas être masquées (par un autocollant, un
porte-vélo, …).
Le champ de vision de la caméra arrière
(vue arrière de surveillance et aide
visuelle au recul) peut varier en fonction de
la charge du véhicule.
Si la porte battante est ouverte pendant
l'utilisation de la vue arrière de
surveillance ou de l'aide visuelle au recul,
en marche avant ou en marche arrière,
l'écran de restitution devient gris.
Si la porte passager avant est ouverte
pendant l'utilisation de la vue latérale
passager , en marche avant ou en marche
arrière, l'écran de restitution devient gris.
En cas de branchement d'une remorque
sur rotule d'attelage, au passage de la
marche arrière, l' aide visuelle au recul ne
fonctionne plus jusqu'au débranchement de la
remorque. La vue arrière de surveillance
devient la vue par défaut.
Si le système présente un
dysfonctionnement, rendez-vous dans le
réseau PEUGEOT afin d'éviter tout problème
de sécurité.
Visiopark 1

Pour plus d'informations, se reporter aux
Recommandations générales des
aides à la conduite et à la manœuvre.


Dès l'engagement de la marche arrière, moteur
tournant, ce système affiche sur l'écran tactile
des vues des alentours proches de votre
véhicule à l'aide d'une caméra située à l'arrière
du véhicule.
