2022 PEUGEOT PARTNER Manuel du propriétaire (in French)

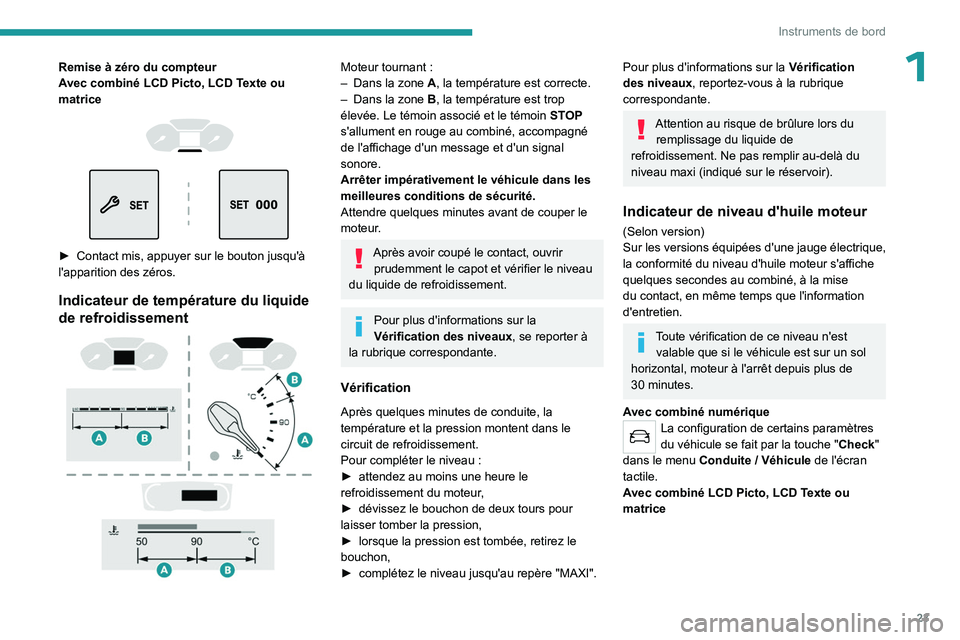

23
Instruments de bord
1Remise à zéro du compteur
Avec combiné LCD Picto, LCD Texte ou
matrice




► Contact mis, appuyer sur le bouton jusqu'à
l'apparition des zéros.
Indicateur de température du liquide
de refroidissement


Moteur tournant :
– Dans la zone A , la température est correcte.
–

Dans la zone

B
, la température est trop
élevée. Le témoin associé et le témoin STOP
s'allument en rouge au combiné, accompagné
de l'affichage d'un message et d'un signal
sonore.
Arrêter impérativement le véhicule dans les
meilleures conditions de sécurité.
Attendre quelques minutes avant de couper le
moteur.
Après avoir coupé le contact, ouvrir prudemment le capot et vérifier le niveau
du liquide de refroidissement.
Pour plus d'informations sur la
Vérification des niveaux, se reporter à
la rubrique correspondante.
Vérification
Après quelques minutes de conduite, la
température et la pression montent dans le
circuit de refroidissement.
Pour compléter le niveau :
►

attendez au moins une heure le
refroidissement du moteur

,
►

dévissez le bouchon de deux tours pour
laisser tomber la pression,
►


lorsque la pression est tombée, retirez le
bouchon,
►


complétez le niveau jusqu'au repère "MAXI".
Pour plus d'informations sur la Vérification
des niveaux, reportez-vous à la rubrique
correspondante.
Attention au risque de brûlure lors du remplissage du liquide de
refroidissement. Ne pas remplir au-delà du
niveau maxi (indiqué sur le réservoir).
Indicateur de niveau d'huile moteur
(Selon version)
Sur les versions équipées d'une jauge électrique,
la conformité du niveau d'huile moteur s'affiche
quelques secondes au combiné, à la mise
du contact, en même temps que l'information
d'entretien.
Toute vérification de ce niveau n'est valable que si le véhicule est sur un sol
horizontal, moteur à l'arrêt depuis plus de
30

minutes.
Avec combiné numérique
La configuration de certains paramètres
du véhicule se fait par la touche " Check"
dans le menu Conduite


/ Véhicule de l'écran
tactile.
Avec combiné LCD Picto, LCD Texte ou
matrice

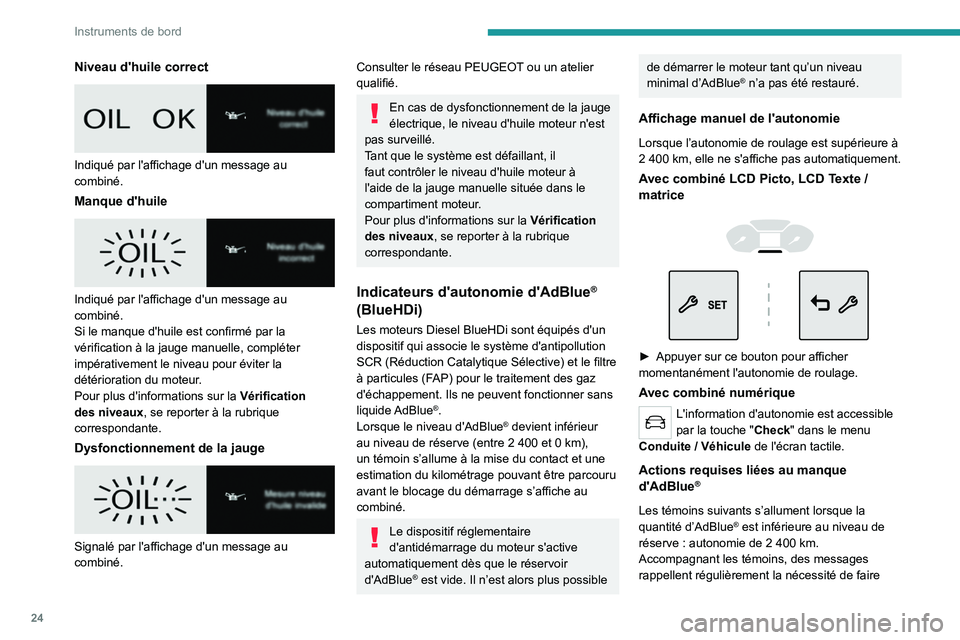

24
Instruments de bord
Niveau d'huile correct

Indiqué par l'affichage d'un message au
combiné.
Manque d'huile

Indiqué par l'affichage d'un message au
combiné.
Si le manque d'huile est confirmé par la
vérification à la jauge manuelle, compléter
impérativement le niveau pour éviter la
détérioration du moteur.
Pour plus d'informations sur la Vérification
des niveaux, se reporter à la rubrique
correspondante.
Dysfonctionnement de la jauge

Signalé par l'affichage d'un message au
combiné.
Consulter le réseau PEUGEOT ou un atelier
qualifié.
En cas de dysfonctionnement de la jauge
électrique, le niveau d'huile moteur n'est
pas surveillé.
Tant que le système est défaillant, il
faut contrôler le niveau d'huile moteur à
l'aide de la jauge manuelle située dans le
compartiment moteur.
Pour plus d'informations sur la Vérification
des niveaux, se reporter à la rubrique
correspondante.
Indicateurs d'autonomie d'AdBlue®
(BlueHDi)
Les moteurs Diesel BlueHDi sont équipés d'un
dispositif qui associe le système d'antipollution
SCR (Réduction Catalytique Sélective) et le filtre
à particules (FAP) pour le traitement des gaz
d'échappement. Ils ne peuvent fonctionner sans
liquide AdBlue
®.
Lorsque le niveau d'AdBlue® devient inférieur
au niveau de réserve (entre 2 400 et 0 km),
un témoin s’allume à la mise du contact et une
estimation du kilométrage pouvant être parcouru
avant le blocage du démarrage s’affiche au
combiné.
Le dispositif réglementaire
d'antidémarrage du moteur s'active
automatiquement dès que le réservoir
d'AdBlue
® est vide. Il n’est alors plus possible
de démarrer le moteur tant qu’un niveau
minimal d’AdBlue® n’a pas été restauré.
Affichage manuel de l'autonomie
Lorsque l’autonomie de roulage est supérieure à
2 400 km, elle ne s'affiche pas automatiquement.
Avec combiné LCD Picto, LCD Texte /
matrice




► Appuyer sur ce bouton pour afficher
momentanément l'autonomie de roulage.
Avec combiné numérique
L'information d'autonomie est accessible
par la touche " Check" dans le menu
Conduite


/ Véhicule de l'écran tactile.
Actions requises liées au manque
d'AdBlue®
Les témoins suivants s’allument lorsque la
quantité d’AdBlue® est inférieure au niveau de
réserve

: autonomie de 2 400 km.
Accompagnant les témoins, des messages
rappellent régulièrement la nécessité de faire

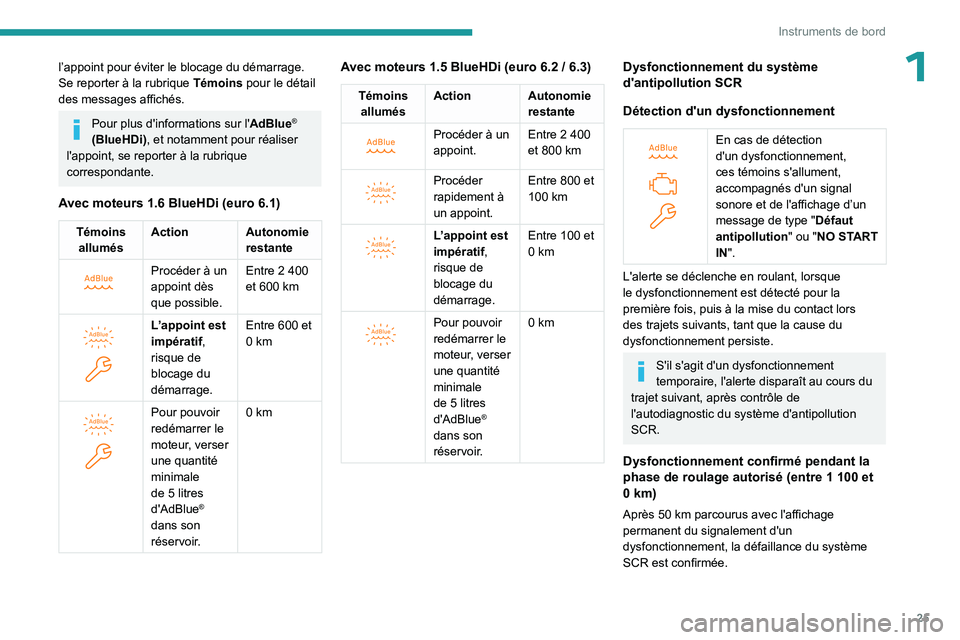

25
Instruments de bord
1l’appoint pour éviter le blocage du démarrage.
Se reporter à la rubrique Témoins pour le détail
des messages affichés.
Pour plus d'informations sur l' AdBlue®
(BlueHDi), et notamment pour réaliser
l'appoint, se reporter à la rubrique
correspondante.
Avec moteurs 1.6 BlueHDi (euro 6.1)
Témoins allumés Action Autonomie
restante


Procéder à un
appoint dès
que possible.Entre 2
400
et 600 km


L’appoint est
impératif,
risque de
blocage du
démarrage.Entre 600 et
0
km


Pour pouvoir
redémarrer le
moteur, verser
une quantité
minimale
de 5
litres
d'AdBlue
®
dans son
réservoir. 0
km
Avec moteurs 1.5 BlueHDi (euro 6.2 / 6.3)
Témoins
allumés Action Autonomie
restante


Procéder à un
appoint.Entre 2
400
et 800 km


Procéder
rapidement à
un appoint.Entre 800 et
100
km


L’appoint est
impératif,
risque de
blocage du
démarrage.Entre 100 et
0
km


Pour pouvoir
redémarrer le
moteur, verser
une quantité
minimale
de 5
litres
d'AdBlue
®
dans son
réservoir. 0
km
Dysfonctionnement du système
d'antipollution SCR
Détection d'un dysfonctionnement


En cas de détection
d'un dysfonctionnement,
ces témoins s'allument,
accompagnés d'un signal
sonore et de l'affichage d’un
message de type "Défaut
antipollution
" ou "NO START
IN".
L'alerte se déclenche en roulant, lorsque
le dysfonctionnement est détecté pour la
première fois, puis à la mise du contact lors
des trajets suivants, tant que la cause du
dysfonctionnement persiste.
S'il s'agit d'un dysfonctionnement
temporaire, l'alerte disparaît au cours du
trajet suivant, après contrôle de
l'autodiagnostic du système d'antipollution
SCR.
Dysfonctionnement confirmé pendant la
phase de roulage autorisé (entre 1 100 et
0
km)
Après 50 km parcourus avec l'affichage
permanent du signalement d'un
dysfonctionnement, la défaillance du système
SCR est confirmée.

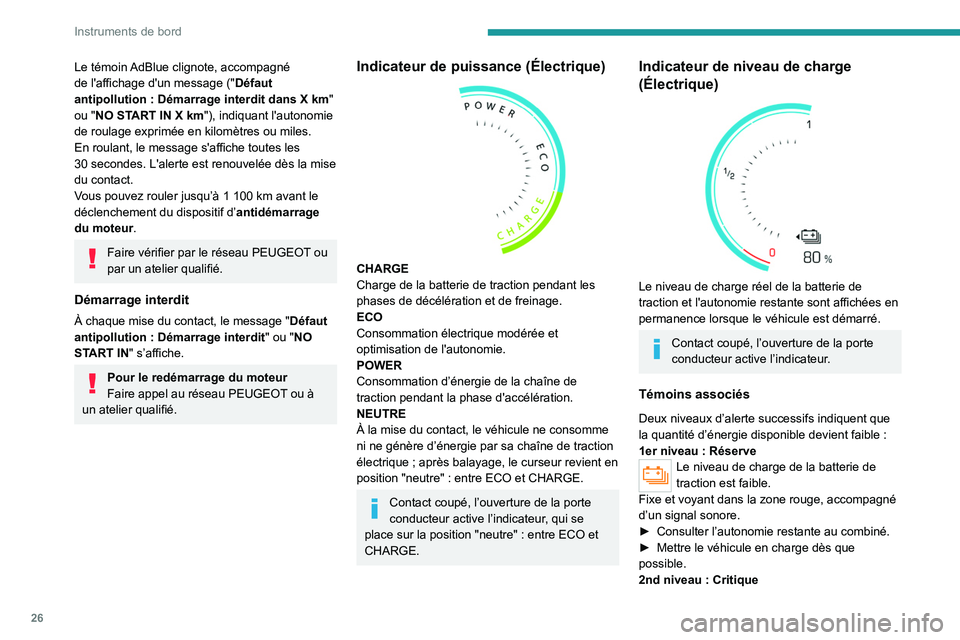

26
Instruments de bord
Le témoin AdBlue clignote, accompagné
de l'affichage d'un message ("Défaut
antipollution
: Démarrage interdit dans X km"
ou "NO START IN X km"), indiquant l'autonomie
de roulage exprimée en kilomètres ou miles.
En roulant, le message s'affiche toutes les
30
secondes. L'alerte est renouvelée dès la mise
du contact.
Vous pouvez rouler jusqu’à 1
100 km avant le
déclenchement du dispositif d’ antidémarrage
du moteur.
Faire vérifier par le réseau PEUGEOT ou
par un atelier qualifié.
Démarrage interdit
À chaque mise du contact, le message " Défaut
antipollution : Démarrage interdit " ou "NO
START IN" s’affiche.
Pour le redémarrage du moteur
Faire appel au réseau PEUGEOT ou à
un atelier qualifié.
Indicateur de puissance (Électrique)

CHARGE
Charge de la batterie de traction pendant les
phases de décélération et de freinage.
ECO
Consommation électrique modérée et
optimisation de l'autonomie.
POWER
Consommation d’énergie de la chaîne de
traction pendant la phase d'accélération.
NEUTRE
À la mise du contact, le véhicule ne consomme
ni ne génère d’énergie par sa chaîne de traction
électrique
; après balayage, le curseur revient en
position "neutre"
: entre ECO et CHARGE.
Contact coupé, l’ouverture de la porte
conducteur active l’indicateur, qui se
place sur la position "neutre"
: entre ECO et
CHARGE.
Indicateur de niveau de charge
(Électrique)


Le niveau de charge réel de la batterie de
traction et l'autonomie restante sont affichées en
permanence lorsque le véhicule est démarré.
Contact coupé, l’ouverture de la porte
conducteur active l’indicateur.
Témoins associés
Deux niveaux d’alerte successifs indiquent que
la quantité d’énergie disponible devient faible :
1er niveau
: Réserve
Le niveau de charge de la batterie de
traction est faible.
Fixe et voyant dans la zone rouge, accompagné
d’un signal sonore.
►

Consulter l’autonomie restante au combiné.
►


Mettre le véhicule en charge dès que
possible.
2nd niveau

: Critique

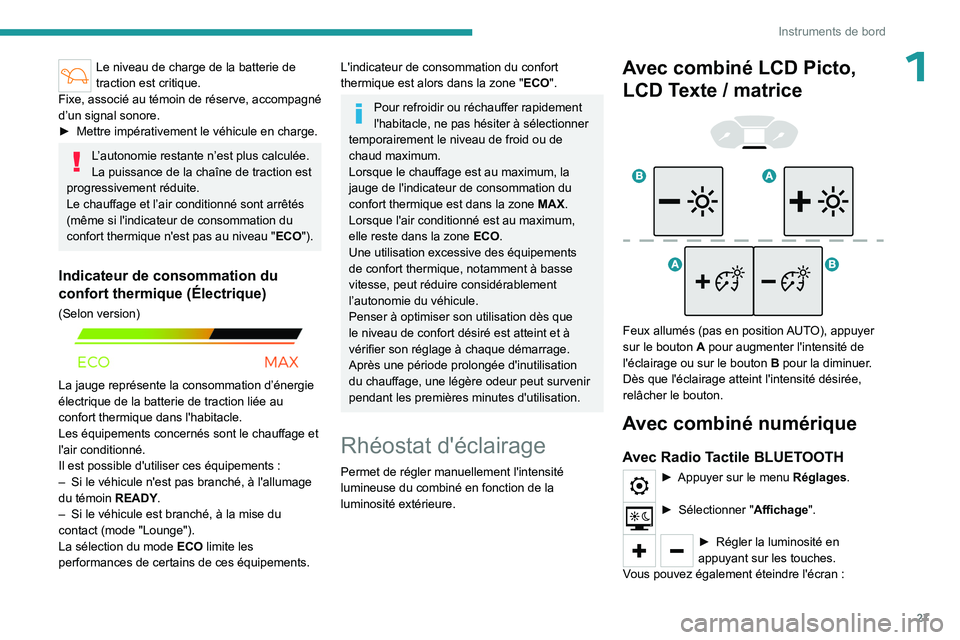

27
Instruments de bord
1Le niveau de charge de la batterie de
traction est critique.
Fixe, associé au témoin de réserve, accompagné
d’un signal sonore.
►

Mettre impérativement le véhicule en charge.
L’autonomie restante n’est plus calculée.
La puissance de la chaîne de traction est
progressivement réduite.
Le chauffage et l’air conditionné sont arrêtés
(même si l'indicateur de consommation du
confort thermique n'est pas au niveau "ECO").
Indicateur de consommation du
confort thermique (Électrique)
(Selon version)

La jauge représente la consommation d’énergie
électrique de la batterie de traction liée au
confort thermique dans l'habitacle.
Les équipements concernés sont le chauffage et
l'air conditionné.
Il est possible d'utiliser ces équipements
:
–

Si le véhicule n'est pas branché, à l'allumage
du témoin

READY.
–

Si le véhicule est branché, à la mise du
contact (mode "Lounge").
La sélection du mode ECO

limite les
performances de certains de ces équipements.
L'indicateur de consommation du confort
thermique est alors dans la zone " ECO".
Pour refroidir ou réchauffer rapidement
l'habitacle, ne pas hésiter à sélectionner
temporairement le niveau de froid ou de
chaud maximum.
Lorsque le chauffage est au maximum, la
jauge de l'indicateur de consommation du
confort thermique est dans la zone MAX.
Lorsque l'air conditionné est au maximum,
elle reste dans la zone ECO.
Une utilisation excessive des équipements
de confort thermique, notamment à basse
vitesse, peut réduire considérablement
l’autonomie du véhicule.
Penser à optimiser son utilisation dès que
le niveau de confort désiré est atteint et à
vérifier son réglage à chaque démarrage.
Après une période prolongée d'inutilisation
du chauffage, une légère odeur peut survenir
pendant les premières minutes d'utilisation.
Rhéostat d'éclairage
Permet de régler manuellement l'intensité
lumineuse du combiné en fonction de la
luminosité extérieure.
Avec combiné LCD Picto, LCD Texte / matrice




Feux allumés (pas en position AUTO), appuyer
sur le bouton A pour augmenter l'intensité de
l'éclairage ou sur le bouton

B
pour la diminuer.
Dès que l'éclairage atteint l'intensité désirée,
relâcher le bouton.
Avec combiné numérique
Avec Radio Tactile BLUETOOTH
► Appuyer sur le menu Réglages.
► Sélectionner "Affichage".
► Régler la luminosité e n
appuyant sur les touches.
Vous pouvez également éteindre l'écran
:

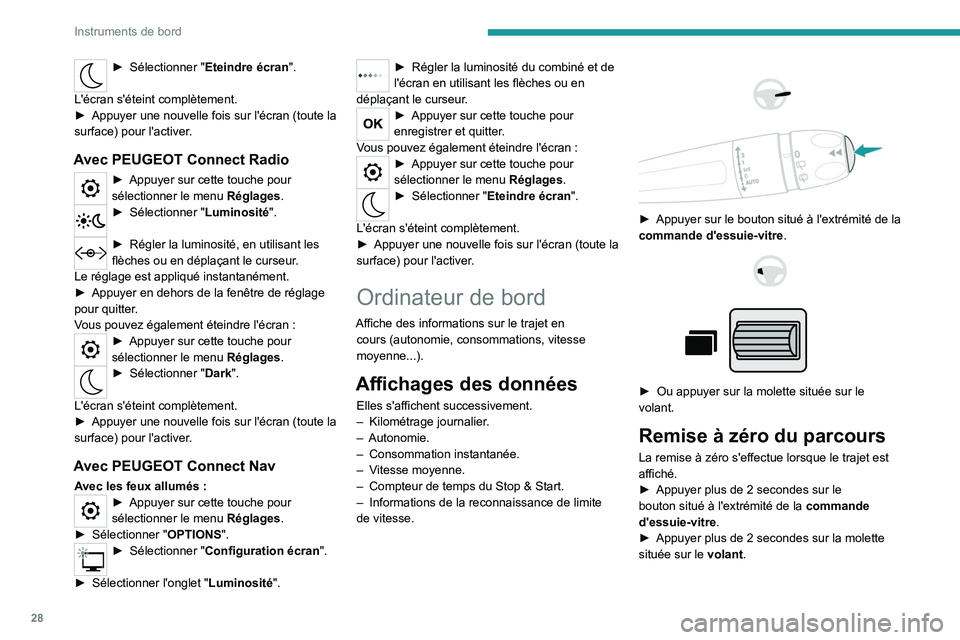

28
Instruments de bord
► Sélectionner "Eteindre écran".
L'écran s'éteint complètement.
►

Appuyer une nouvelle fois sur l'écran (toute la
surface) pour l'activer

.
Avec PEUGEOT Connect Radio
► Appuyer sur cette touche pour
sélectionner le menu Réglages
.
► Sélectionner "Luminosité ".
► Régler la luminosité, en utilisant les
flèches ou en déplaçant le curseur.
Le réglage est appliqué instantanément.
►

Appuyer en dehors de la fenêtre de réglage
pour quitter

.
Vous pouvez également éteindre l'écran
:
► Appuyer sur cette touche pour
sélectionner le menu Réglages
.
► Sélectionner "Dark".
L'écran s'éteint complètement.
►

Appuyer une nouvelle fois sur l'écran (toute la
surface) pour l'activer

.
Avec PEUGEOT Connect Nav
Avec les feux allumés :► Appuyer sur cette touche pour
sélectionner le menu Réglages
.
►

Sélectionner " OPTIONS".
► Sélection ner "Configuration écran ".
►

Sélectionner l'onglet " Luminosité".
► Régler la luminosité du combiné et de
l'écran en utilisant les flèches ou en
déplaçant le curseur.
► Appuyer sur cette touche pour
enregistrer et quitter .
Vous pouvez également éteindre l'écran
:
► Appuyer sur cette touche pour
sélectionner le menu Réglages
.
► Sélectionner "Eteindre écran".
L'écran s'éteint complètement.
►

Appuyer une nouvelle fois sur l'écran (toute la
surface) pour l'activer

.
Ordinateur de bord
Affiche des informations sur le trajet en cours (autonomie, consommations, vitesse
moyenne...).
Affichages des données
Elles s'affichent successivement.
– Kilométrage journalier .
–
Autonomie.
–

Consommation instantanée.
–


V
itesse moyenne.
–

Compteur de temps du Stop & Start.
–


Informations de la reconnaissance de limite
de vitesse.




► Appuyer sur le bouton situé à l'extrémité de la
commande d'essuie-vitre .




► Ou appuyer sur la molette située sur le
volant.
Remise à zéro du parcours
La remise à zéro s'effectue lorsque le trajet est
affiché.
►

Appuyer plus de 2
secondes sur le
bouton situé à l'extrémité de la commande
d'essuie-vitre.
►

Appuyer plus de 2
secondes sur la molette
située sur le volant.

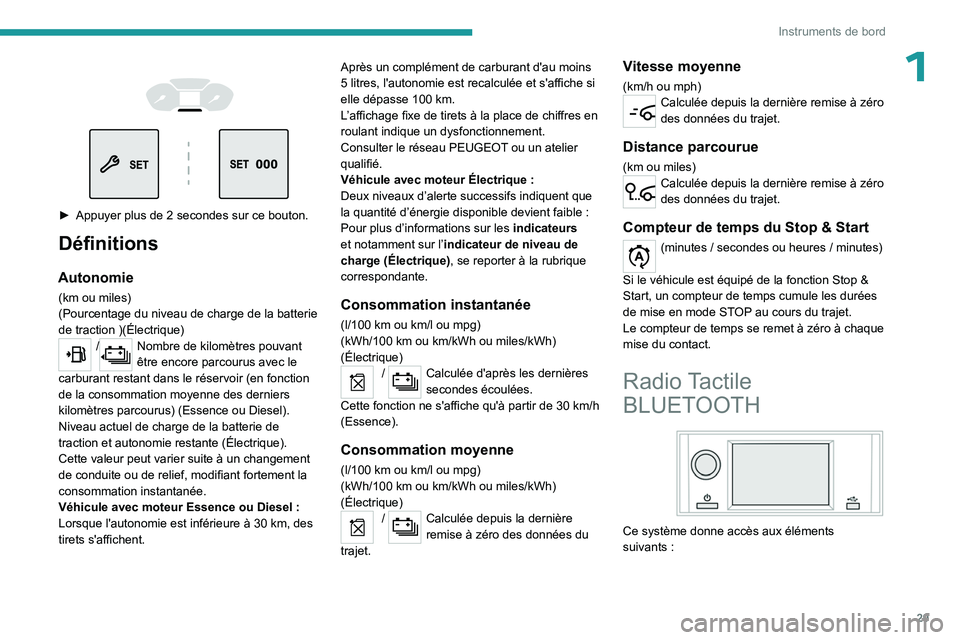

29
Instruments de bord
1



► Appuyer plus de 2 secondes sur ce bouton.
Définitions
Autonomie
(km ou miles)
(Pourcentage du niveau de charge de la batterie
de traction
)(Électrique)
/Nombre de kilomètres pouvant
être encore parcourus avec le
carburant restant dans le réservoir (en fonction
de la consommation moyenne des derniers
kilomètres parcourus) (Essence ou Diesel).
Niveau actuel de charge de la batterie de
traction et autonomie restante (Électrique).
Cette valeur peut varier suite à un changement
de conduite ou de relief, modifiant fortement la
consommation instantanée.
Véhicule avec moteur Essence ou Diesel :
Lorsque l'autonomie est inférieure à 30
km, des
tirets s'affichent. Après un complément de carburant d'au moins
5
litres, l'autonomie est recalculée et s'affiche si
elle dépasse 100 km.
L’affichage fixe de tirets à la place de chiffres en
roulant indique un dysfonctionnement.
Consulter le réseau PEUGEOT ou un atelier
qualifié.
Véhicule avec moteur Électrique :
Deux niveaux d’alerte successifs indiquent que
la quantité d’énergie disponible devient faible :
Pour plus d’informations sur les indicateurs
et notamment sur l’indicateur de niveau de
charge (Électrique), se reporter à la rubrique
correspondante.
Consommation instantanée
(l/100 km ou km/l ou mpg)
(kWh/100 km ou km/kWh ou miles/kWh)
(Électrique)
/ Calculée d'après les dernières
secondes écoulées.
Cette fonction ne s'affiche qu'à partir de 30
km/h
(Essence).
Consommation moyenne
(l/100 km ou km/l ou mpg)
(kWh/100 km ou km/kWh ou miles/kWh)
(Électrique)
/ Calculée depuis la dernière
remise à zéro des données du
trajet.
Vitesse moyenne
(km/h ou mph)Calculée depuis la dernière remise à zéro
des données du trajet.
Distance parcourue
(km ou miles)Calculée depuis la dernière remise à zéro
des données du trajet.
Compteur de temps du Stop & Start
(minutes / secondes ou heures / minutes)
Si le véhicule est équipé de la fonction Stop &
Start, un compteur de temps cumule les durées
de mise en mode ST
OP au cours du trajet.
Le compteur de temps se remet à zéro à chaque
mise du contact.
Radio Tactile
BLUETOOTH


Ce système donne accès aux éléments
suivants :

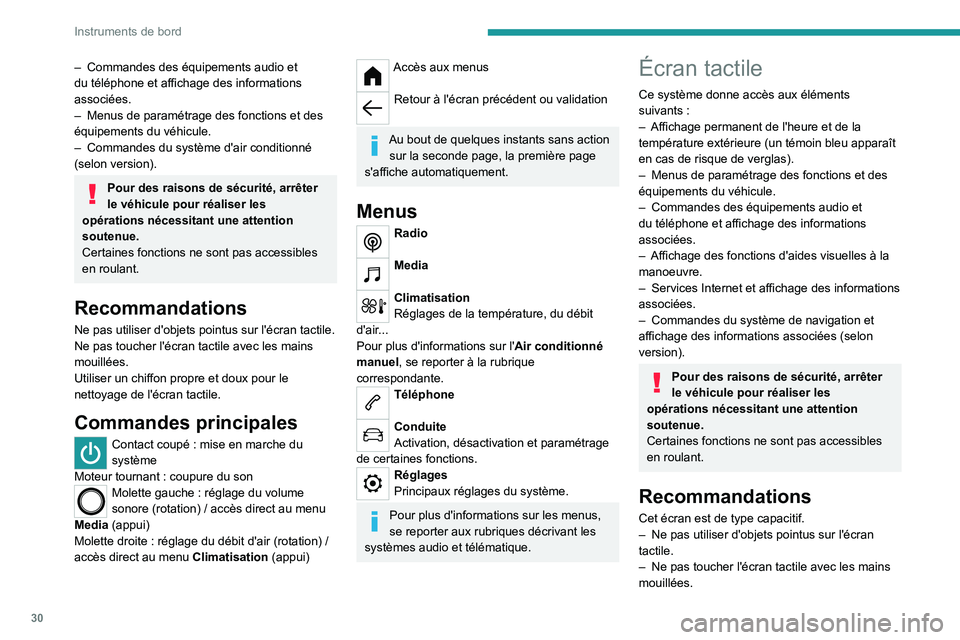

30
Instruments de bord
– Commandes des équipements audio et
du téléphone et affichage des informations
associées.
–

Menus de paramétrage des fonctions et des
équipements du véhicule.
–


Commandes du système d'air conditionné
(selon version).
Pour des raisons de sécurité, arrêter
le véhicule pour réaliser les
opérations nécessitant une attention
soutenue.
Certaines fonctions ne sont pas accessibles
en roulant.
Recommandations
Ne pas utiliser d'objets pointus sur l'écran tactile.
Ne pas toucher l'écran tactile avec les mains
mouillées.
Utiliser un chiffon propre et doux pour le
nettoyage de l'écran tactile.
Commandes principales
Contact coupé : mise en marche du
système
Moteur tournant : coupure du son
Molette gauche : réglage du volume
sonore (rotation) / accès direct au menu
Media (appui)
Molette droite : réglage du débit d'air (rotation)
/
accès direct au menu Climatisation (appui)
Accès aux menus
Retour à l'écran précédent ou validation
Au bout de quelques instants sans action
sur la seconde page, la première page
s'affiche automatiquement.
Menus
Radio
Media
Climatisation
Réglages de la température, du débit
d'air...
Pour plus d'informations sur l' Air conditionné
manuel, se reporter à la rubrique
correspondante.
Téléphone
Conduite
Activation, désactivation et paramétrage
de certaines fonctions.
Réglages
Principaux réglages du système.
Pour plus d'informations sur les menus,
se reporter aux rubriques décrivant les
systèmes audio et télématique.
Écran tactile
Ce système donne accès aux éléments
suivants :
–

Affichage permanent de l'heure et de la
température extérieure (un témoin bleu apparaît
en cas de risque de verglas).
–


Menus de paramétrage des fonctions et des
équipements du véhicule.
–


Commandes des équipements audio et
du téléphone et affichage des informations
associées.
–


Affichage des fonctions d'aides visuelles à la
manoeuvre.
–


Services Internet et affichage des informations
associées.
–


Commandes du système de navigation et
affichage des informations associées (selon
version).
Pour des raisons de sécurité, arrêter
le véhicule pour réaliser les
opérations nécessitant une attention
soutenue.
Certaines fonctions ne sont pas accessibles
en roulant.
Recommandations
Cet écran est de type capacitif.
– Ne pas utiliser d'objets pointus sur l'écran
tactile
.
–

Ne pas toucher l'écran tactile
avec les mains
mouillées.
