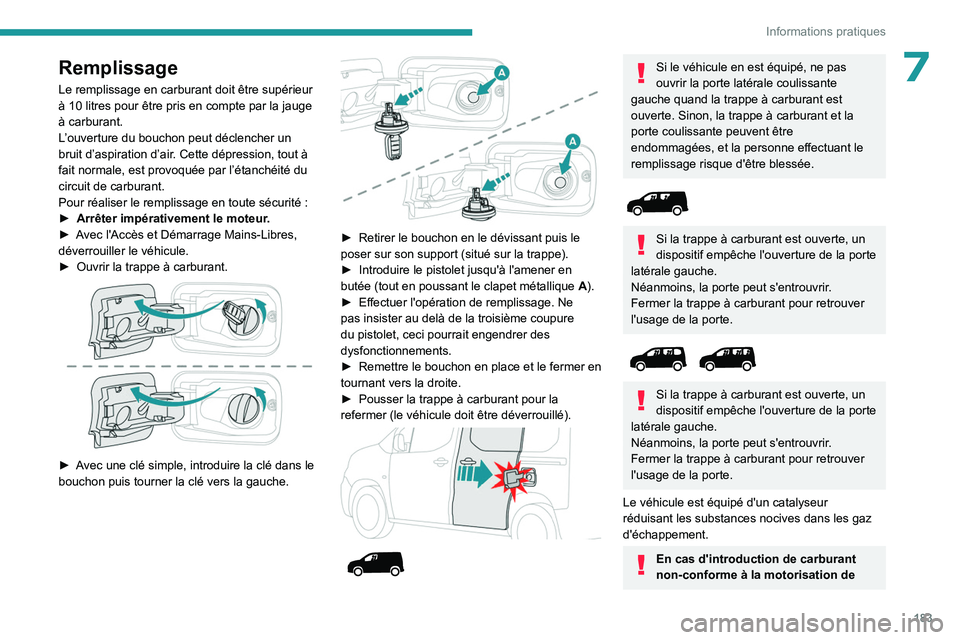

183
Informations pratiques
7Remplissage
Le remplissage en carburant doit être supérieur
à 10 litres pour être pris en compte par la jauge
à carburant.
L’ ouverture du bouchon peut déclencher un
bruit d’aspiration d’air. Cette dépression, tout à
fait normale, est provoquée par l’étanchéité du
circuit de carburant.
Pour réaliser le remplissage en toute sécurité
:
►

Arrêter impérativement le moteur
.
►

A
vec l'Accès et Démarrage Mains-Libres,
déverrouiller le véhicule.
►

Ouvrir la trappe à carburant.

► Avec une clé simple, introduire la clé dans le
bouchon puis tourner la clé vers la gauche.


► Retirer le bouchon en le dévissant puis le
poser sur son support (situé sur la trappe).
►

Introduire le pistolet jusqu'à l'amener en
butée (tout en poussant le clapet métallique


A
).
►

Effectuer l'opération de remplissage. Ne
pas insister au delà de la troisième coupure
du pistolet, ceci pourrait engendrer des
dysfonctionnements.
►


Remettre le bouchon en place et le fermer en
tournant vers la droite.
►


Pousser la trappe à carburant pour la
refermer (le véhicule doit être déverrouillé).




Si le véhicule en est équipé, ne pas
ouvrir la porte latérale coulissante
gauche quand la trappe à carburant est
ouverte. Sinon, la trappe à carburant et la
porte coulissante peuvent être
endommagées, et la personne effectuant le
remplissage risque d'être blessée.


Si la trappe à carburant est ouverte, un
dispositif empêche l'ouverture de la porte
latérale gauche.
Néanmoins, la porte peut s'entrouvrir.
Fermer la trappe à carburant pour retrouver
l'usage de la porte.


Si la trappe à carburant est ouverte, un
dispositif empêche l'ouverture de la porte
latérale gauche.
Néanmoins, la porte peut s'entrouvrir.
Fermer la trappe à carburant pour retrouver
l'usage de la porte.
Le véhicule est équipé d'un catalyseur
réduisant les substances nocives dans les gaz
d'échappement.
En cas d'introduction de carburant
non-conforme à la motorisation de

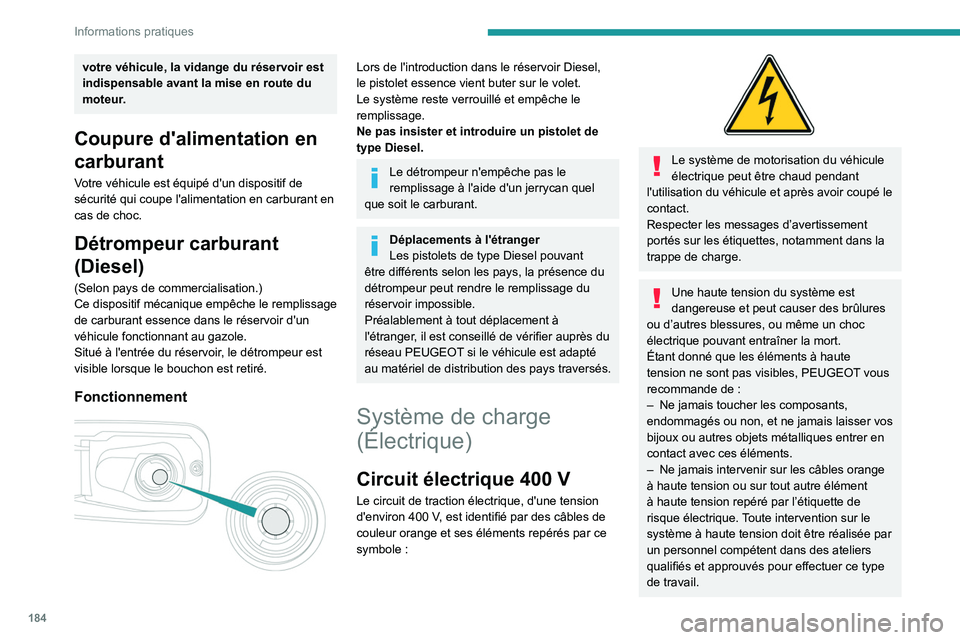

184
Informations pratiques
votre véhicule, la vidange du réservoir est
indispensable avant la mise en route du
moteur.
Coupure d'alimentation en
carburant
Votre véhicule est équipé d'un dispositif de
sécurité qui coupe l'alimentation en carburant en
cas de choc.
Détrompeur carburant
(Diesel)
(Selon pays de commercialisation.)
Ce dispositif mécanique empêche le remplissage
de carburant essence dans le réservoir d'un
véhicule fonctionnant au gazole.
Situé à l'entrée du réservoir, le détrompeur est
visible lorsque le bouchon est retiré.
Fonctionnement

Lors de l'introduction dans le réservoir Diesel,
le pistolet essence vient buter sur le volet.
Le système reste verrouillé et empêche le
remplissage.
Ne pas insister et introduire un pistolet de
type Diesel.
Le détrompeur n'empêche pas le
remplissage à l'aide d'un jerrycan quel
que soit le carburant.
Déplacements à l'étranger
Les pistolets de type Diesel pouvant
être différents selon les pays, la présence du
détrompeur peut rendre le remplissage du
réservoir impossible.
Préalablement à tout déplacement à
l'étranger, il est conseillé de vérifier auprès du
réseau PEUGEOT si le véhicule est adapté
au matériel de distribution des pays traversés.
Système de charge
(Électrique)
Circuit électrique 400 V
Le circuit de traction électrique, d'une tension
d'environ 400 V, est identifié par des câbles de
couleur orange et ses éléments repérés par ce
symbole
:


Le système de motorisation du véhicule
électrique peut être chaud pendant
l'utilisation du véhicule et après avoir coupé le
contact.
Respecter les messages d’avertissement
portés sur les étiquettes, notamment dans la
trappe de charge.
Une haute tension du système est
dangereuse et peut causer des brûlures
ou d’autres blessures, ou même un choc
électrique pouvant entraîner la mort.
Étant donné que les éléments à haute
tension ne sont pas visibles, PEUGEOT vous
recommande de :
–

Ne jamais toucher les composants,
endommagés ou non, et ne jamais laisser vos
bijoux ou autres objets métalliques entrer en
contact avec ces éléments.
–


Ne jamais intervenir sur les câbles orange
à haute tension ou sur tout autre élément
à haute tension repéré par l’étiquette de
risque électrique.

Toute intervention sur le
système à haute tension doit être réalisée par
un personnel compétent dans des ateliers
qualifiés et approuvés pour effectuer ce type
de travail.

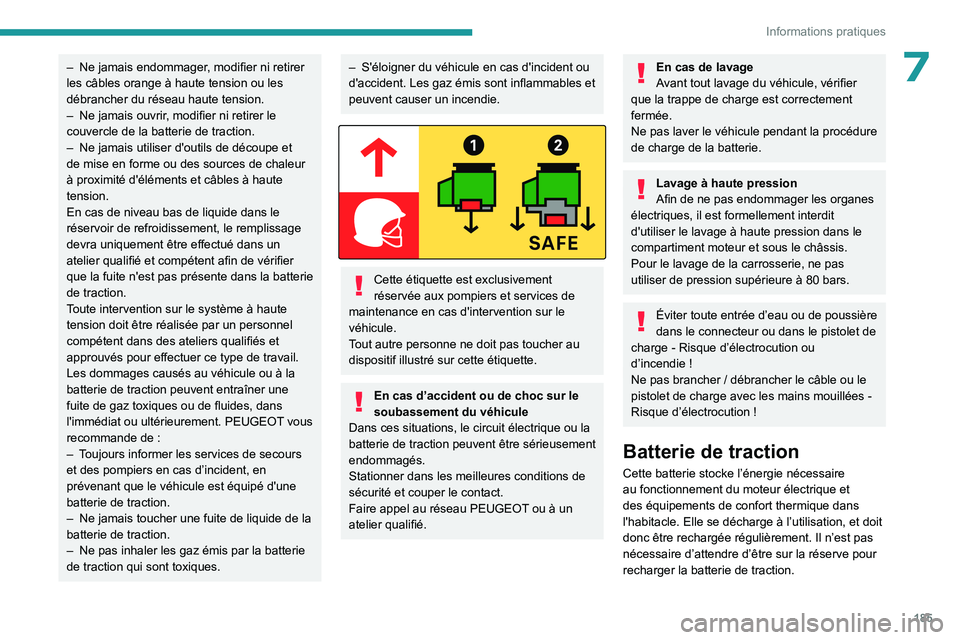

185
Informations pratiques
7– Ne jamais endommager, modifier ni retirer
les câbles orange à haute tension ou les
débrancher du réseau haute tension.
–

Ne jamais ouvrir
, modifier ni retirer le
couvercle de la batterie de traction.
–

Ne jamais utiliser d'outils de découpe et
de mise en forme ou des sources de chaleur
à proximité d'éléments et câbles à haute
tension.
En cas de niveau bas de liquide dans le
réservoir de refroidissement, le remplissage
devra uniquement être effectué dans un
atelier qualifié et compétent afin de vérifier
que la fuite n'est

pas présente dans la batterie
de traction.
Toute intervention sur le système à haute
tension doit être réalisée par un personnel
compétent dans des ateliers qualifiés et
approuvés pour effectuer ce type de travail.
Les dommages causés au véhicule ou à la
batterie de traction peuvent entraîner une
fuite de gaz toxiques ou de fluides, dans
l'immédiat ou ultérieurement. PEUGEOT vous
recommande de :
–

T
oujours informer les services de secours
et des pompiers en cas d’incident, en
prévenant que le véhicule est équipé d'une
batterie de traction.
–

Ne jamais toucher une fuite de liquide de la
batterie de traction.
–


Ne pas inhaler les gaz émis par la batterie
de traction qui sont toxiques.
– S'éloigner du véhicule en cas d'incident ou
d'accident. Les gaz émis sont inflammables et
peuvent causer un incendie.


Cette étiquette est exclusivement
réservée aux pompiers et services de
maintenance en cas d'intervention sur le
véhicule.
Tout autre personne ne doit pas toucher au
dispositif illustré sur cette étiquette.
En cas d’accident ou de choc sur le
soubassement du véhicule
Dans ces situations, le circuit électrique ou la
batterie de traction peuvent être sérieusement
endommagés.
Stationner dans les meilleures conditions de
sécurité et couper le contact.
Faire appel au réseau PEUGEOT ou à un
atelier qualifié.
En cas de lavage
Avant tout lavage du véhicule, vérifier
que la trappe de charge est correctement
fermée.
Ne pas laver le véhicule pendant la procédure
de charge de la batterie.
Lavage à haute pression
Afin de ne pas endommager les organes
électriques, il est formellement interdit
d'utiliser le lavage à haute pression dans le
compartiment moteur et sous le châssis.
Pour le lavage de la carrosserie, ne pas
utiliser de pression supérieure à 80
bars.
Éviter toute entrée d’eau ou de poussière
dans le connecteur ou dans le pistolet de
charge
- Risque d’électrocution ou
d’incendie
!
Ne pas brancher
/ débrancher le câble ou le
pistolet de charge avec les mains mouillées
-
Risque d’électrocution
!
Batterie de traction
Cette batterie stocke l’énergie nécessaire
au fonctionnement du moteur électrique et
des équipements de confort thermique dans
l'habitacle. Elle se décharge à l’utilisation, et doit
donc être rechargée régulièrement. Il n’est pas
nécessaire d’attendre d’être sur la réserve pour
recharger la batterie de traction.

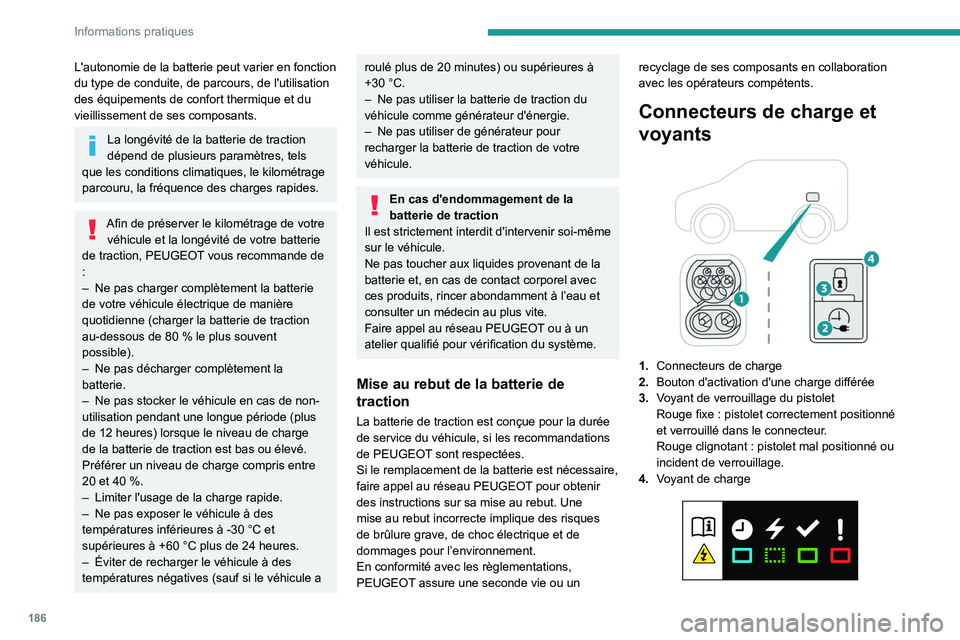

186
Informations pratiques
L'autonomie de la batterie peut varier en fonction
du type de conduite, de parcours, de l'utilisation
des équipements de confort thermique et du
vieillissement de ses composants.
La longévité de la batterie de traction
dépend de plusieurs paramètres, tels
que les conditions climatiques, le kilométrage
parcouru, la fréquence des charges rapides.
Afin de préserver le kilométrage de votre véhicule et la longévité de votre batterie
de traction, PEUGEOT vous recommande de
:
–

Ne pas charger complètement la batterie
de votre véhicule électrique de manière
quotidienne (charger la batterie de traction
au-dessous de 80 % le plus souvent
possible).
–


Ne pas décharger complètement la
batterie.
–


Ne pas stocker le véhicule en cas de non-
utilisation pendant une longue période (plus
de 12 heures) lorsque le niveau de charge
de la batterie de traction est bas ou élevé.
Préférer un niveau de charge compris entre
20 et 40 %.
–


Limiter l'usage de la charge rapide.
–


Ne pas exposer le véhicule à des
températures inférieures à -30 °C et
supérieures à +60 °C plus de 24 heures.
–


Éviter de recharger le véhicule à des
températures négatives (sauf si le véhicule a
roulé plus de 20 minutes) ou supérieures à
+30 °C.
–

Ne pas utiliser la batterie de traction du
véhicule comme générateur d'énergie.
–


Ne pas utiliser de générateur pour
recharger la batterie de traction de votre
véhicule.
En cas d'endommagement de la
batterie de traction
Il est strictement interdit d'intervenir soi-même
sur le véhicule.
Ne pas toucher aux liquides provenant de la
batterie et, en cas de contact corporel avec
ces produits, rincer abondamment à l’eau et
consulter un médecin au plus vite.
Faire appel au réseau PEUGEOT ou à un
atelier qualifié pour vérification du système.
Mise au rebut de la batterie de
traction
La batterie de traction est conçue pour la durée
de service du véhicule, si les recommandations
de PEUGEOT sont respectées.
Si le remplacement de la batterie est nécessaire,
faire appel au réseau PEUGEOT pour obtenir
des instructions sur sa mise au rebut. Une
mise au rebut incorrecte implique des risques
de brûlure grave, de choc électrique et de
dommages pour l’environnement.
En conformité avec les règlementations,
PEUGEOT assure une seconde vie ou un recyclage de ses composants en collaboration
avec les opérateurs compétents.
Connecteurs de charge et
voyants


1.
Connecteurs de charge
2. Bouton d'activation d'une charge différée
3. Voyant de verrouillage du pistolet
Rouge fixe
: pistolet correctement positionné
et verrouillé dans le connecteur.
Rouge clignotant
: pistolet mal positionné ou
incident de verrouillage.
4. Voyant de charge

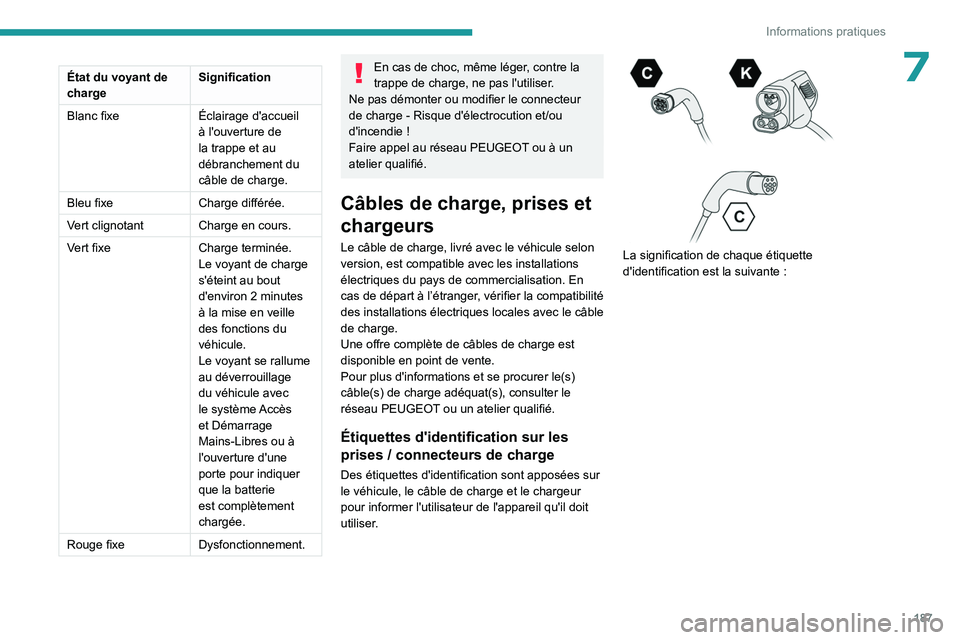

187
Informations pratiques
7État du voyant de
chargeSignification
Blanc fixe Éclairage d'accueil
à l'ouverture de
la trappe et au
débranchement du
câble de charge.
Bleu fixe Charge différée.
Vert clignotant Charge en cours.
Vert fixe Charge terminée.
Le voyant de charge
s'éteint au bout
d'environ 2
minutes
à la mise en veille
des fonctions du
véhicule.
Le voyant se rallume
au déverrouillage
du véhicule avec
le système Accès
et Démarrage
Mains-Libres ou à
l'ouverture d'une
porte pour indiquer
que la batterie
est complètement
chargée.
Rouge fixe Dysfonctionnement.En cas de choc, même léger, contre la
trappe de charge, ne pas l'utiliser.
Ne pas démonter ou modifier le connecteur
de charge
- Risque d'électrocution et/ou
d'incendie
!
Faire appel au réseau PEUGEOT ou à un
atelier qualifié.
Câbles de charge, prises et
chargeurs
Le câble de charge, livré avec le véhicule selon
version, est compatible avec les installations
électriques du pays de commercialisation. En
cas de départ à l’étranger, vérifier la compatibilité
des installations électriques locales avec le câble
de charge.
Une offre complète de câbles de charge est
disponible en point de vente.
Pour plus d'informations et se procurer le(s)
câble(s) de charge adéquat(s), consulter le
réseau PEUGEOT ou un atelier qualifié.
Étiquettes d'identification sur les
prises
/ connecteurs de charge
Des étiquettes d'identification sont apposées sur
le véhicule, le câble de charge et le chargeur
pour informer l'utilisateur de l'appareil qu'il doit
utiliser.




La signification de chaque étiquette
d'identification est la suivante :

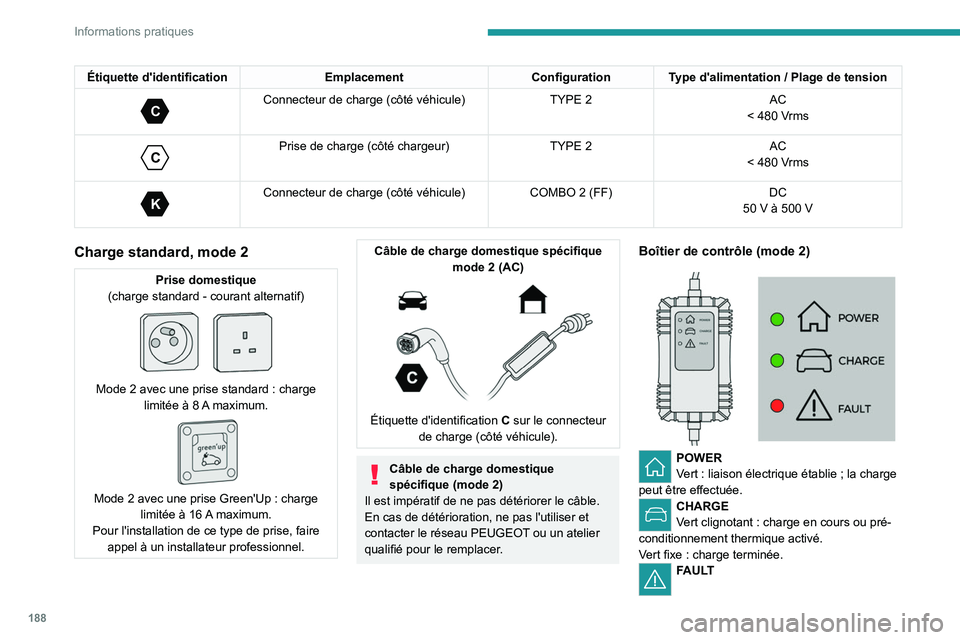

188
Informations pratiques
Étiquette d'identificationEmplacementConfiguration Type d'alimentation / Plage de tension
C
Connecteur de charge (côté véhicule)TYPE 2AC
< 480 Vrms

C
Prise de charge (côté chargeur) TYPE 2AC
< 480 Vrms

K
Connecteur de charge (côté véhicule) COMBO 2 (FF)DC
50 V à 500 V
Charge standard, mode 2
Prise domestique
(charge standard - courant alternatif)


Mode 2 avec une prise standard : charge
limitée à 8 A maximum.


Mode 2 avec une prise Green'Up : charge
limitée à 16 A maximum.
Pour l'installation de ce type de prise, faire appel à un installateur professionnel.
Câble de charge domestique spécifique mode 2 (AC)


Étiquette d'identification C sur le connecteur
de charge (côté véhicule).
Câble de charge domestique
spécifique (mode 2)
Il est impératif de ne pas détériorer le câble.
En cas de détérioration, ne pas l'utiliser et
contacter le réseau PEUGEOT ou un atelier qualifié pour le remplacer.
Boîtier de contrôle (mode 2)


POWER
Vert : liaison électrique établie ; la charge
peut être effectuée.
CHARGE
Vert clignotant : charge en cours ou pré-
conditionnement thermique activé.
Vert fixe
: charge terminée.
FAULT

189
Informations pratiques

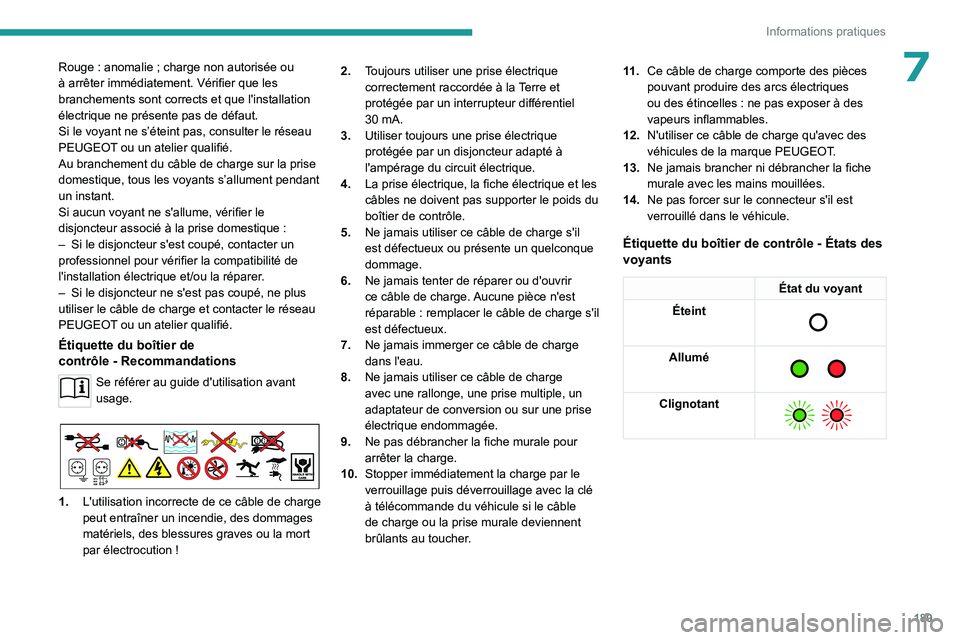

7Rouge : anomalie ; charge non autorisée ou
à arrêter immédiatement. Vérifier que les
branchements sont corrects et que l'installation
électrique ne présente pas de défaut.
Si le voyant ne s’éteint pas, consulter le réseau
PEUGEOT ou un atelier qualifié.
Au branchement du câble de charge sur la prise
domestique, tous les voyants s’allument pendant
un instant.
Si aucun voyant ne s'allume, vérifier le
disjoncteur associé à la prise domestique
:
–

Si le disjoncteur s'est coupé, contacter un
professionnel pour vérifier la compatibilité de
l'installation électrique et/ou la réparer

.
–

Si le disjoncteur ne s'est pas coupé, ne plus
utiliser le câble de charge et contacter le réseau
PEUGEOT ou un atelier qualifié.
Étiquette du boîtier de
contrôle
- Recommandations
Se référer au guide d'utilisation avant
usage.
1.L'utilisation incorrecte de ce câble de charge
peut entraîner un incendie, des dommages
matériels, des blessures graves ou la mort
par électrocution
! 2.
Toujours utiliser une prise électrique
correctement raccordée à la Terre et
protégée par un interrupteur différentiel
30 mA.
3. Utiliser toujours une prise électrique
protégée par un disjoncteur adapté à
l'ampérage du circuit électrique.
4. La prise électrique, la fiche électrique et les
câbles ne doivent pas supporter le poids du
boîtier de contrôle.
5. Ne jamais utiliser ce câble de charge s'il
est défectueux ou présente un quelconque
dommage.
6. Ne jamais tenter de réparer ou d'ouvrir
ce câble de charge. Aucune pièce n'est
réparable : remplacer le câble de charge s'il
est défectueux.
7. Ne jamais immerger ce câble de charge
dans l'eau.
8. Ne jamais utiliser ce câble de charge
avec une rallonge, une prise multiple, un
adaptateur de conversion ou sur une prise
électrique endommagée.
9. Ne pas débrancher la fiche murale pour
arrêter la charge.
10. Stopper immédiatement la charge par le
verrouillage puis déverrouillage avec la clé
à télécommande du véhicule si le câble
de charge ou la prise murale deviennent
brûlants au toucher. 11 .
Ce câble de charge comporte des pièces
pouvant produire des arcs électriques
ou des étincelles : ne pas exposer à des
vapeurs inflammables.
12. N'utiliser ce câble de charge qu'avec des
véhicules de la marque PEUGEOT.
13. Ne jamais brancher ni débrancher la fiche
murale avec les mains mouillées.
14. Ne pas forcer sur le connecteur s'il est
verrouillé dans le véhicule.
Étiquette du boîtier de contrôle - États des
voyants
État du voyant
Éteint

Allumé

Clignotant

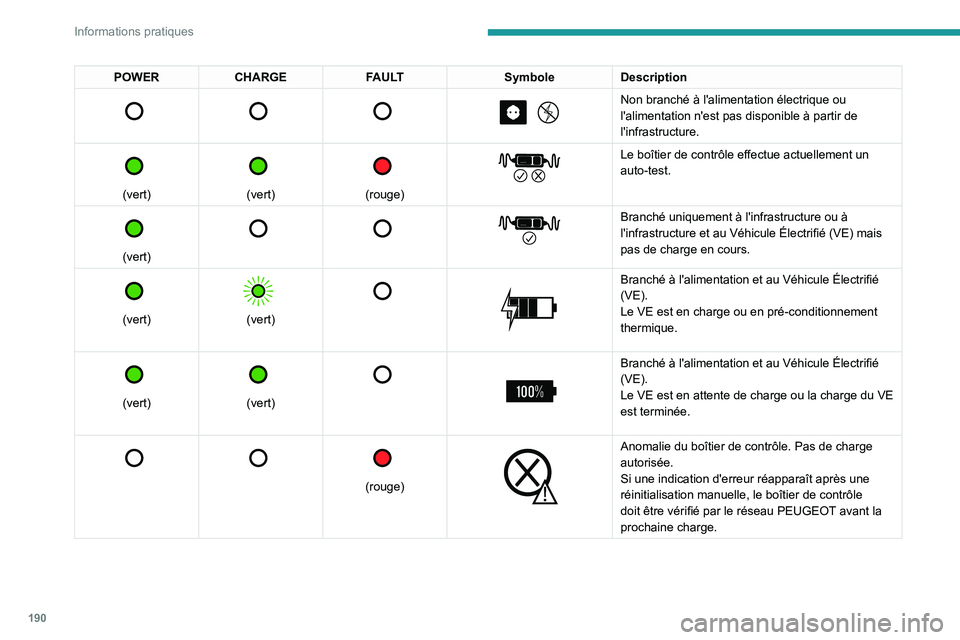

190
Informations pratiques
POWERCHARGE FAULT SymboleDescription

Non branché à l'alimentation électrique ou
l'alimentation n'est pas disponible à partir de
l'infrastructure.


(vert)


(vert)


(rouge)


Le boîtier de contrôle effectue actuellement un
auto-test.


(vert)


Branché uniquement à l'infrastructure ou à
l'infrastructure et au Véhicule Électrifié (VE) mais
pas de charge en cours.


(vert)


(vert)



Branché à l'alimentation et au Véhicule Électrifié
(VE).
Le VE est en charge ou en pré-conditionnement
thermique.


(vert)


(vert)



Branché à l'alimentation et au Véhicule Électrifié
(VE).
Le VE est en attente de charge ou la charge du VE
est terminée.


(rouge)


Anomalie du boîtier de contrôle. Pas de charge
autorisée.
Si une indication d'erreur réapparaît après une
réinitialisation manuelle, le boîtier de contrôle
doit être vérifié par le réseau
PEUGEOT avant la
prochaine charge.
