2022 PEUGEOT PARTNER Manuel du propriétaire (in French)

7

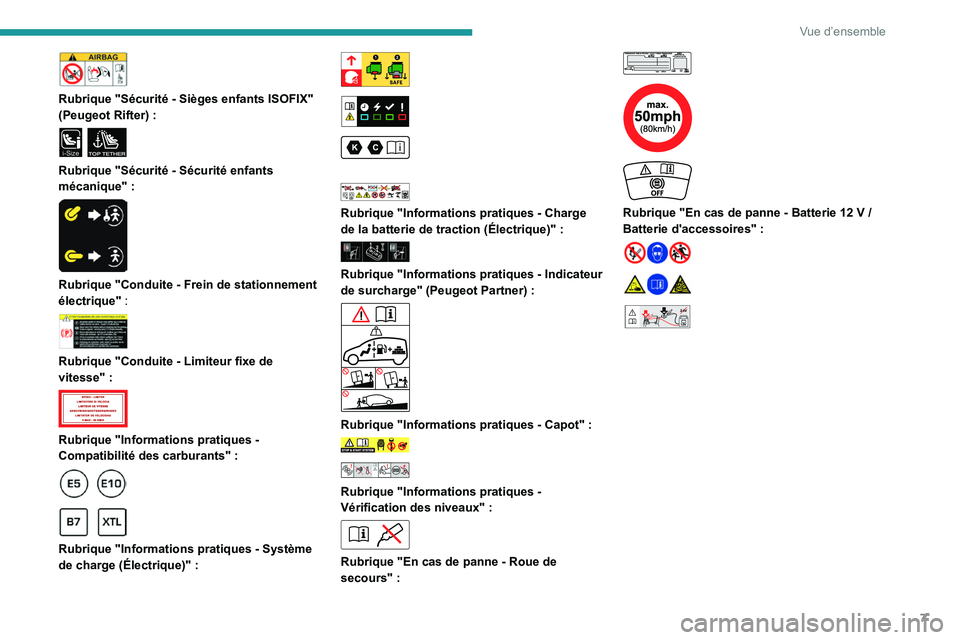

Vue d’ensemble

Rubrique "Sécurité - Sièges enfants ISOFIX"
(Peugeot Rifter) :

i-SizeTOP TETHER
Rubrique "Sécurité - Sécurité enfants
mécanique" :


Rubrique "Conduite - Frein de stationnement
électrique" :


Rubrique "Conduite - Limiteur fixe de
vitesse" :


Rubrique "Informations pratiques -
Compatibilité des carburants" :




Rubrique "Informations pratiques - Système
de charge (Électrique)" :








Rubrique "Informations pratiques - Charge
de la batterie de traction (Électrique)" :


Rubrique "Informations pratiques - Indicateur
de surcharge" (Peugeot Partner) :


Rubrique "Informations pratiques - Capot" :


Rubrique "Informations pratiques -
Vérification des niveaux" :


Rubrique "En cas de panne - Roue de
secours" :






Rubrique "En cas de panne - Batterie 12 V /
Batterie d'accessoires" :




24V12V

8

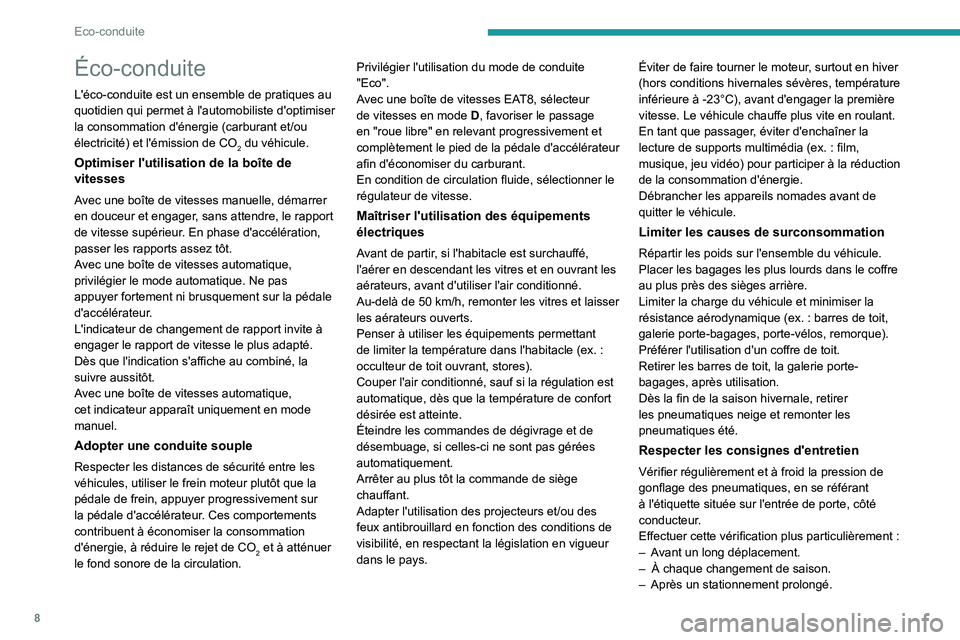

Eco-conduite
Éco-conduite
L'éco-conduite est un ensemble de pratiques au
quotidien qui permet à l'automobiliste d'optimiser
la consommation d'énergie (carburant et/ou
électricité) et l'émission de CO
2 du véhicule.
Optimiser l'utilisation de la boîte de
vitesses
Avec une boîte de vitesses manuelle, démarrer
en douceur et engager, sans attendre, le rapport
de vitesse supérieur. En phase d'accélération,
passer les rapports assez tôt.
Avec une boîte de vitesses automatique,
privilégier le mode automatique. Ne pas
appuyer fortement ni brusquement sur la pédale
d'accélérateur.
L'indicateur de changement de rapport invite à
engager le rapport de vitesse le plus adapté.
Dès que l'indication s'affiche au combiné, la
suivre aussitôt.
Avec une boîte de vitesses automatique,
cet indicateur apparaît uniquement en mode
manuel.
Adopter une conduite souple
Respecter les distances de sécurité entre les
véhicules, utiliser le frein moteur plutôt que la
pédale de frein, appuyer progressivement sur
la pédale d'accélérateur. Ces comportements
contribuent à économiser la consommation
d'énergie, à réduire le rejet de CO
2 et à atténuer
le fond sonore de la circulation. Privilégier l'utilisation du mode de conduite
"Eco".
Avec une boîte de vitesses EAT8, sélecteur
de vitesses en mode
D, favoriser le passage
en "roue libre" en relevant progressivement et
complètement le pied de la pédale d'accélérateur
afin d'économiser du carburant.
En condition de circulation fluide, sélectionner le
régulateur de vitesse.
Maîtriser l'utilisation des équipements
électriques
Avant de partir, si l'habitacle est surchauffé,
l'aérer en descendant les vitres et en ouvrant les
aérateurs, avant d'utiliser l'air conditionné.
Au-delà de 50
km/h, remonter les vitres et laisser
les aérateurs ouverts.
Penser à utiliser les équipements permettant
de limiter la température dans l'habitacle (ex.
:
occulteur de toit ouvrant, stores).
Couper l'air conditionné, sauf si la régulation est
automatique, dès que la température de confort
désirée est atteinte.
Éteindre les commandes de dégivrage et de
désembuage, si celles-ci ne sont pas gérées
automatiquement.
Arrêter au plus tôt la commande de siège
chauffant.
Adapter l'utilisation des projecteurs et/ou des
feux antibrouillard en fonction des conditions de
visibilité, en respectant la législation en vigueur
dans le pays. Éviter de faire tourner le moteur, surtout en hiver
(hors conditions hivernales sévères, température
inférieure à -23°C), avant d'engager la première
vitesse. Le véhicule chauffe plus vite en roulant.
En tant que passager, éviter d'enchaîner la
lecture de supports multimédia (ex.
: film,
musique, jeu vidéo) pour participer à la réduction
de la consommation d'énergie.
Débrancher les appareils nomades avant de
quitter le véhicule.
Limiter les causes de surconsommation
Répartir les poids sur l'ensemble du véhicule.
Placer les bagages les plus lourds dans le coffre
au plus près des sièges arrière.
Limiter la charge du véhicule et minimiser la
résistance aérodynamique (ex.
: barres de toit,
galerie porte-bagages, porte-vélos, remorque).
Préférer l'utilisation d'un coffre de toit.
Retirer les barres de toit, la galerie porte-
bagages, après utilisation.
Dès la fin de la saison hivernale, retirer
les pneumatiques neige et remonter les
pneumatiques été.
Respecter les consignes d'entretien
Vérifier régulièrement et à froid la pression de
gonflage des pneumatiques, en se référant
à l'étiquette située sur l'entrée de porte, côté
conducteur.
Effectuer cette vérification plus particulièrement
:
–

A
vant un long déplacement.
–

À chaque changement de saison.
–


Après un stationnement prolongé.

9

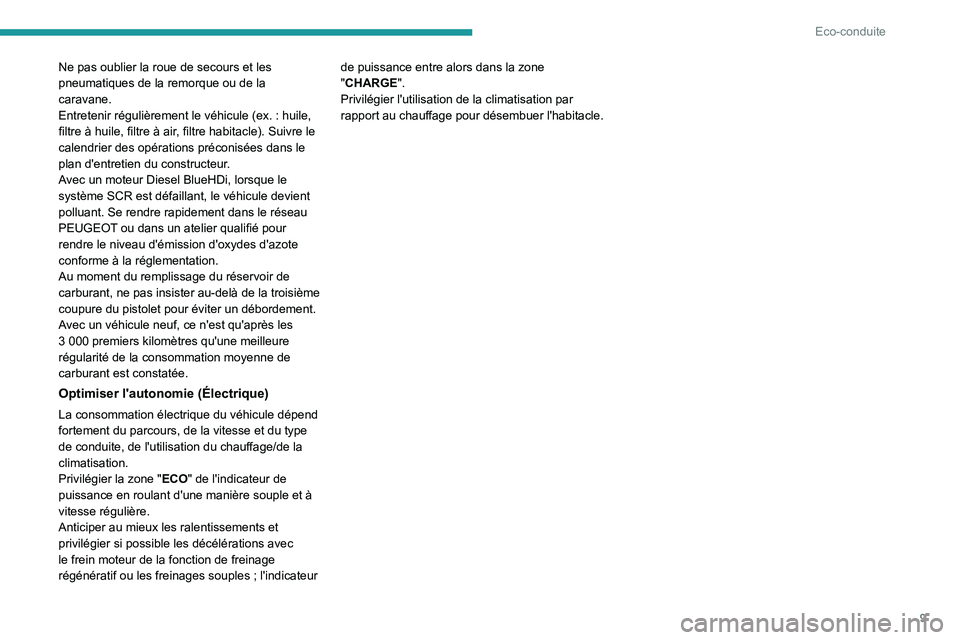

Eco-conduite
Ne pas oublier la roue de secours et les
pneumatiques de la remorque ou de la
caravane.
Entretenir régulièrement le véhicule (ex. : huile,
filtre à huile, filtre à air, filtre habitacle). Suivre le
calendrier des opérations préconisées dans le
plan d'entretien du constructeur.
Avec un moteur Diesel BlueHDi, lorsque le
système SCR est défaillant, le véhicule devient
polluant. Se rendre rapidement dans le réseau
PEUGEOT ou dans un atelier qualifié pour
rendre le niveau d'émission d'oxydes d'azote
conforme à la réglementation.
Au moment du remplissage du réservoir de
carburant, ne pas insister au-delà de la troisième
coupure du pistolet pour éviter un débordement.
Avec un véhicule neuf, ce n'est qu'après les
3
000 premiers kilomètres qu'une meilleure
régularité de la consommation moyenne de
carburant est constatée.
Optimiser l'autonomie (Électrique)
La consommation électrique du véhicule dépend
fortement du parcours, de la vitesse et du type
de conduite , de l'utilisation du chauffage/de la
climatisation.
Privilégier la zone " ECO" de l'indicateur de
puissance en roulant d'une manière souple et à
vitesse régulière.
Anticiper au mieux les ralentissements et
privilégier si possible les décélérations avec
le frein moteur de la fonction de freinage
régénératif ou les freinages souples
; l'indicateur de puissance entre alors dans la zone
"CHARGE".
Privilégier l'utilisation de la climatisation par
rapport au chauffage pour désembuer l'habitacle.

10

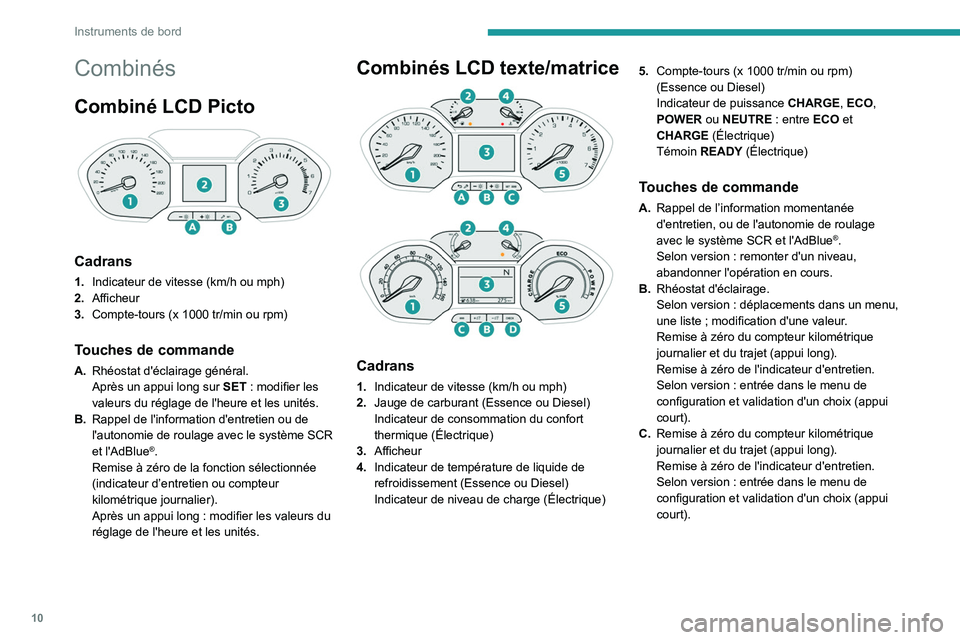

Instruments de bord
Combinés
Combiné LCD Picto

Cadrans
1.Indicateur de vitesse (km/h ou mph)
2. Afficheur
3. Compte-tours (x 1000 tr/min ou rpm)
Touches de commande
A.Rhéostat d'éclairage général.
Après un appui long sur SET
: modifier les
valeurs du réglage de l'heure et les unités.
B. Rappel de l'information d'entretien ou de
l'autonomie de roulage avec le système SCR
et l'AdBlue
®.
Remise à zéro de la fonction sélectionnée
(indicateur d’entretien ou compteur
kilométrique journalier).
Après un appui long
: modifier les valeurs du
réglage de l'heure et les unités.
Combinés LCD texte/matrice



Cadrans
1. Indicateur de vitesse (km/h ou mph)
2. Jauge de carburant (Essence ou Diesel)
Indicateur de consommation du confort
thermique (Électrique)
3. Afficheur
4. Indicateur de température de liquide de
refroidissement (Essence ou Diesel)
Indicateur de niveau de charge (Électrique) 5.
Compte-tours (x 1000 tr/min ou rpm)
(Essence ou Diesel)
Indicateur de puissance CHARGE, ECO,
POWER ou NEUTRE : entre ECO et
CHARGE (Électrique)
Témoin READY (Électrique)
Touches de commande
A. Rappel de l’information momentanée
d'entretien, ou de l'autonomie de roulage
avec le système SCR et l'AdBlue
®.
Selon version

: remonter d'un niveau,
abandonner l'opération en cours.
B. Rhéostat d'éclairage.
Selon version

: déplacements dans un menu,
une liste

; modification d'une valeur.
Remise à zéro du compteur kilométrique
journalier et du trajet (appui long).
Remise à zéro de l'indicateur d'entretien.
Selon version

: entrée dans le menu de
configuration et validation d'un choix (appui
court).
C. Remise à zéro du compteur kilométrique
journalier et du trajet (appui long).
Remise à zéro de l'indicateur d'entretien.
Selon version

: entrée dans le menu de
configuration et validation d'un choix (appui
court).

11
Instruments de bord
1D.Remise à zéro de l'indicateur d'entretien.
Rappel de l’information momentanée
d'entretien.
Rappel de l’information de l'autonomie de
roulage avec le système AdBlue
® (Diesel).
Selon version

: remonter d'un niveau,
abandonner l'opération en cours.
Afficheurs
Avec afficheur LCD Picto

Avec afficheur LCD texte

Avec afficheur matrice

Avec afficheur matrice (Électrique)

En cas de déplacement à l'étranger, il
peut être nécessaire de modifier l'unité
de distance
: l'affichage de la vitesse doit être
exprimé dans l'unité officielle du pays (km/h
ou mph). Le changement d'unité se fait par le
menu de configuration de l'écran, véhicule à
l'arrêt.
1. Consignes du régulateur de vitesse ou du
limiteur de vitesse
Affichage des panneaux de limitation de
vitesse
2. Indicateur de changement de rapport
(Essence ou Diesel)
Rapport en boîte de vitesses automatique
(Essence ou Diesel) ou Position du sélecteur
de marche (Électrique)

12

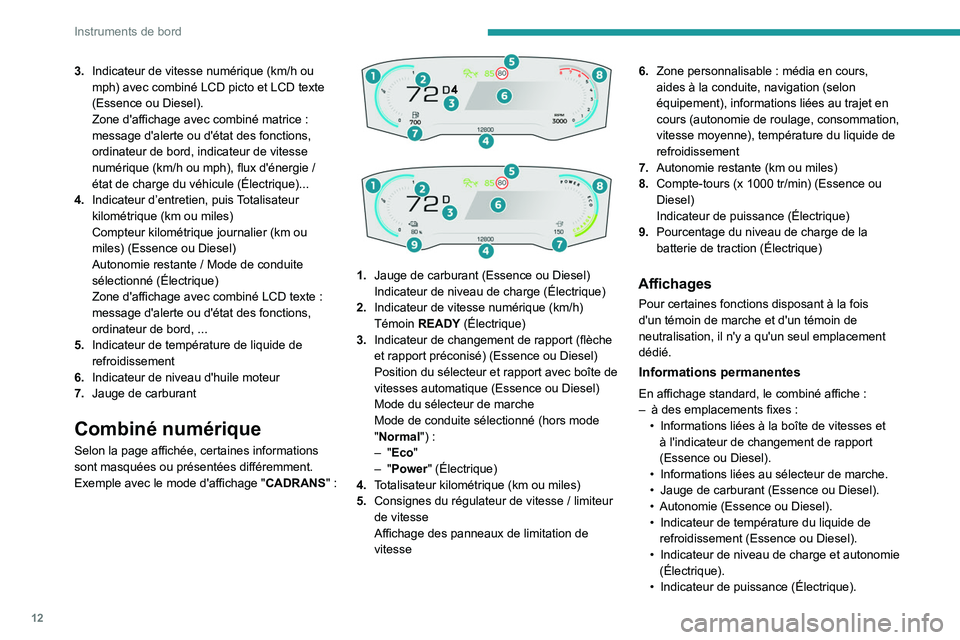

Instruments de bord
3.Indicateur de vitesse numérique (km/h ou
mph) avec combiné LCD picto et LCD texte
(Essence ou Diesel).
Zone d'affichage avec combiné matrice
:
message d'alerte ou d'état des fonctions,
ordinateur de bord, indicateur de vitesse
numérique (km/h ou mph), flux d'énergie
/
état de charge du véhicule (Électrique)...
4. Indicateur d’entretien, puis Totalisateur
kilométrique (km ou miles)
Compteur kilométrique journalier (km ou
miles) (Essence ou Diesel)
Autonomie restante
/ Mode de conduite
sélectionné (Électrique)
Zone d'affichage avec combiné LCD texte
:
message d'alerte ou d'état des fonctions,
ordinateur de bord, ...
5. Indicateur de température de liquide de
refroidissement
6. Indicateur de niveau d'huile moteur
7. Jauge de carburant
Combiné numérique
Selon la page affichée, certaines informations
sont masquées ou présentées différemment.
Exemple avec le mode d'affichage " CADRANS"
:




1. Jauge de carburant (Essence ou Diesel)
Indicateur de niveau de charge (Électrique)
2. Indicateur de vitesse numérique (km/h)
Témoin READY (Électrique)
3. Indicateur de changement de rapport (flèche
et rapport préconisé) (Essence ou Diesel)
Position du sélecteur et rapport avec boîte de
vitesses automatique (Essence ou Diesel)
Mode du sélecteur de marche
Mode de conduite sélectionné (hors mode
"Normal") :
–
"Eco"
–
"Power" (Électrique)
4. Totalisateur kilométrique (km ou miles)
5. Consignes du régulateur de vitesse
/ limiteur
de vitesse
Affichage des panneaux de limitation de
vitesse 6.
Zone personnalisable : média en cours,
aides à la conduite, navigation (selon équipement), informations liées au trajet en
cours (autonomie de roulage, consommation,
vitesse moyenne), température du liquide de
refroidissement
7. Autonomie restante (km ou miles)
8. Compte-tours (x 1000 tr/min) (Essence ou
Diesel)
Indicateur de puissance (Électrique)
9. Pourcentage du niveau de charge de la
batterie de traction (Électrique)Affichages
Pour certaines fonctions disposant à la fois
d'un témoin de marche et d'un témoin de
neutralisation, il n'y a qu'un seul emplacement
dédié.
Informations permanentes
En affichage standard, le combiné affiche :
– à des emplacements fixes :
•

Informations liées à la boîte de vitesses et
à l'indicateur de changement de rapport
(Essence ou Diesel).
•


Informations liées au sélecteur de marche.
•


Jauge de carburant (Essence ou Diesel).
•


Autonomie (Essence ou Diesel).
•


Indicateur de température du liquide de
refroidissement (Essence ou Diesel).
•


Indicateur de niveau de charge et autonomie
(Électrique).
•


Indicateur de puissance (Électrique).

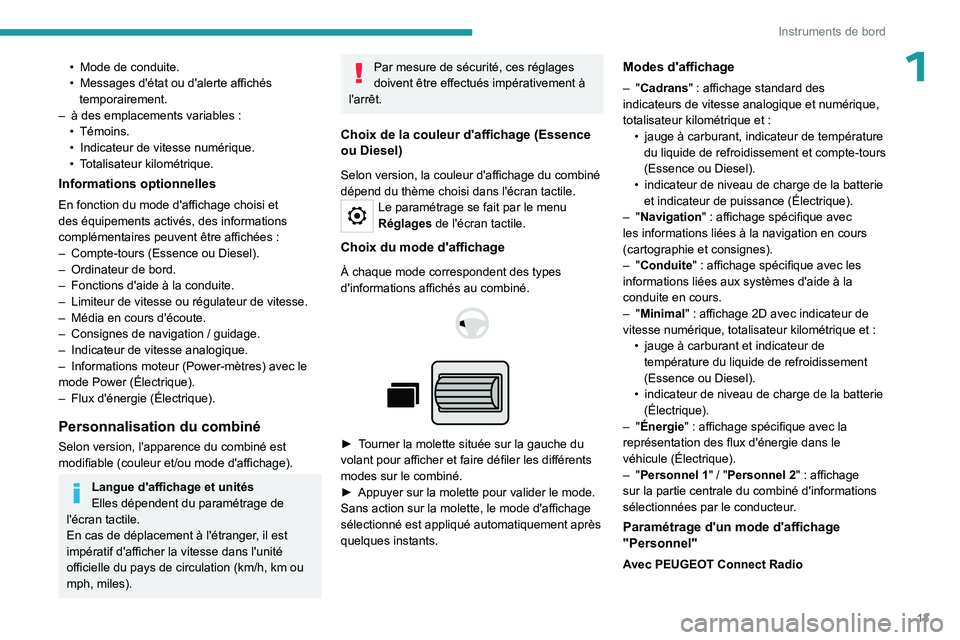

13
Instruments de bord
1• Mode de conduite.
• Messages d'état ou d'alerte affichés
temporairement.
–

à des emplacements variables
:
•
Témoins.
•

Indicateur de vitesse numérique.
•


T
otalisateur kilométrique.
Informations optionnelles
En fonction du mode d'affichage choisi et
des équipements activés, des informations
complémentaires peuvent être affichées :
–

Compte-tours (Essence ou Diesel).
–


Ordinateur de bord.
–


Fonctions d'aide à la conduite.
–


Limiteur de vitesse ou régulateur de vitesse.
–


Média en cours d'écoute.
–


Consignes de navigation
/ guidage.
–

Indicateur de vitesse analogique.
–


Informations moteur (Power-mètres) avec le
mode Power (Électrique).
–


Flux d'énergie (Électrique).
Personnalisation du combiné
Selon version, l'apparence du combiné est
modifiable (couleur et/ou mode d'affichage).
Langue d'affichage et unités
Elles dépendent du paramétrage de
l'écran tactile.
En cas de déplacement à l'étranger, il est
impératif d'afficher la vitesse dans l'unité
officielle du pays de circulation (km/h, km ou
mph, miles).
Par mesure de sécurité, ces réglages
doivent être effectués impérativement à
l'arrêt.
Choix de la couleur d'affichage (Essence
ou Diesel)
Selon version, la couleur d'affichage du combiné
dépend du thème choisi dans l'écran tactile.
Le paramétrage se fait par le menu
Réglages de l'écran tactile.
Choix du mode d'affichage
À chaque mode correspondent des types
d'informations affichés au combiné.




► Tourner la molette située sur la gauche du
volant pour afficher et faire défiler les différents
modes sur le combiné.
►
Appuyer sur la molette pour valider le mode.
Sans action sur la molette, le mode d'affichage
sélectionné est appliqué automatiquement après
quelques instants.
Modes d'affichage
– "Cadrans" : affichage standard des
indicateurs de vitesse analogique et numérique,
totalisateur kilométrique et
:
•

jauge à carburant, indicateur de température
du liquide

de refroidissement et compte-tours
(Essence ou Diesel).
•

indicateur de niveau de charge de la batterie
et indicateur de puissance (Électrique).
–

"Navigation" : affichage spécifique avec
les informations liées à la navigation en cours
(cartographie et consignes).
–
"Conduite" : affichage spécifique avec les
informations liées aux systèmes d'aide à la
conduite en cours.
–
"Minimal" : affichage 2D avec indicateur de
vitesse numérique, totalisateur kilométrique et
:
•

jauge à carburant et indicateur de
température du liquide de refroidissement
(Essence ou Diesel).
•


indicateur de niveau de charge de la batterie
(Électrique).
–

"Énergie" : affichage spécifique avec la
représentation des flux d'énergie dans le
véhicule (Électrique).
–
"Personnel 1" / "Personnel 2" : affichage
sur la partie centrale du combiné d'informations
sélectionnées par le conducteur.
Paramétrage d'un mode d'affichage
"Personnel"
Avec PEUGEOT Connect Radio

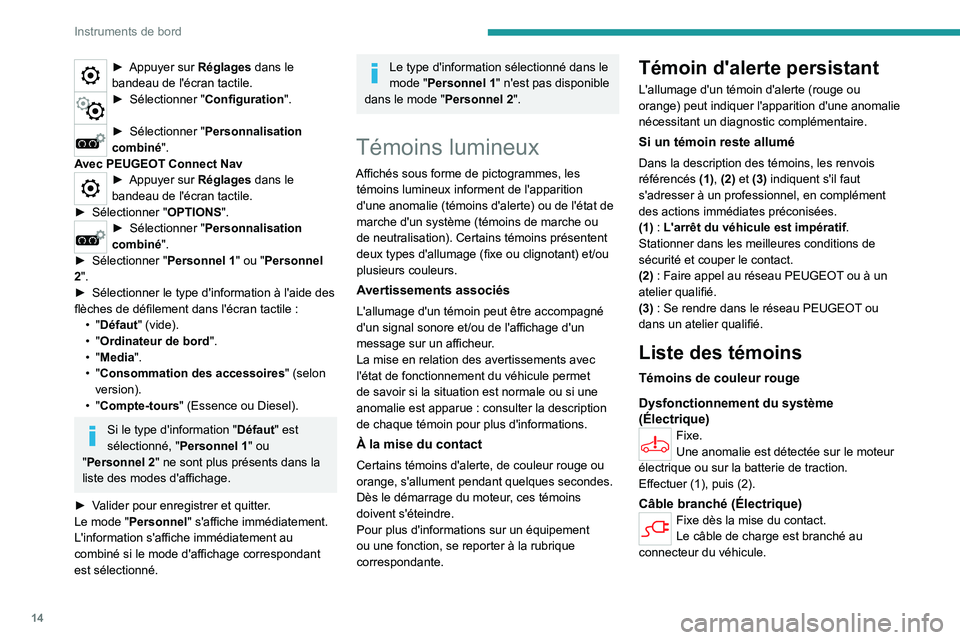

14
Instruments de bord
► Appuyer sur Réglages dans le
bandeau de l'écran tactile.
► Sélection ner "Configuration ".
► Sélectionner "Personnalisation
combiné".
Avec PEUGEOT Connect Nav
► Appuyer sur Réglages dans le
bandeau de l'écran tactile.
►

Sélectionner " OPTIONS".
► Sélection ner "Personnalisation
combiné".
►

Sélectionner " Personnel 1

" ou "Personnel
2".
►

Sélectionner le type d'information à l'aide des
flèches de défilement dans l'écran tactile

:
•

"Défaut" (vide).
•

"Ordinateur de bord ".
•

"Media".
•

"Consommation des accessoires " (selon
version).
•

"Compte-tours" (Essence ou Diesel).
Si le type d'information " Défaut" est
sélectionné, " Personnel 1" ou
"Personnel 2" ne sont plus présents dans la
liste des modes d'affichage.
►

V

alider pour enregistrer et quitter.
Le mode "Personnel" s'affiche immédiatement.
L'information s'affiche immédiatement au
combiné si le mode d'affichage correspondant
est sélectionné.
Le type d'information sélectionné dans le
mode "Personnel 1" n'est pas disponible
dans le mode " Personnel 2".
Témoins lumineux
Affichés sous forme de pictogrammes, les
témoins lumineux informent de l'apparition
d'une anomalie (témoins d'alerte) ou de l'état de
marche d'un système (témoins de marche ou
de neutralisation). Certains témoins présentent
deux types d'allumage
(fixe ou clignotant) et/ou
plusieurs couleurs.
Avertissements associés
L'allumage d'un témoin peut être accompagné
d'un signal sonore et/ou de l'affichage d'un
message sur un afficheur.
La mise en relation des avertissements avec
l'état de fonctionnement du véhicule permet
de savoir si la situation est normale ou si une
anomalie est apparue
: consulter la description
de chaque témoin pour plus d'informations.
À la mise du contact
Certains témoins d'alerte, de couleur rouge ou
orange, s'allument pendant quelques secondes.
Dès le démarrage du moteur, ces témoins
doivent s'éteindre.
Pour plus d'informations sur un équipement
ou une fonction, se reporter à la rubrique
correspondante.
Témoin d'alerte persistant
L'allumage d'un témoin d'alerte (rouge ou
orange) peut indiquer l'apparition d'une anomalie
nécessitant un diagnostic complémentaire.
Si un témoin reste allumé
Dans la description des témoins, les renvois
référencés (1), (2) et (3) indiquent s'il faut
s'adresser à un professionnel, en complément
des actions immédiates préconisées.
(1)
: L'arrêt du véhicule est impératif.
Stationner dans les meilleures conditions de
sécurité et couper le contact.
(2)
: Faire appel au réseau PEUGEOT ou à un
atelier qualifié.
(3)
: Se rendre dans le réseau PEUGEOT ou
dans un atelier qualifié.
Liste des témoins
Témoins de couleur rouge
Dysfonctionnement du système
(Électrique)
Fixe.
Une anomalie est détectée sur le moteur
électrique ou sur la batterie de traction.
Effectuer
(1), puis (2).
Câble branché (Électrique)Fixe dès la mise du contact.
Le câble de charge est branché au
connecteur du véhicule.
