2022 PEUGEOT PARTNER Manuel du propriétaire (in French)

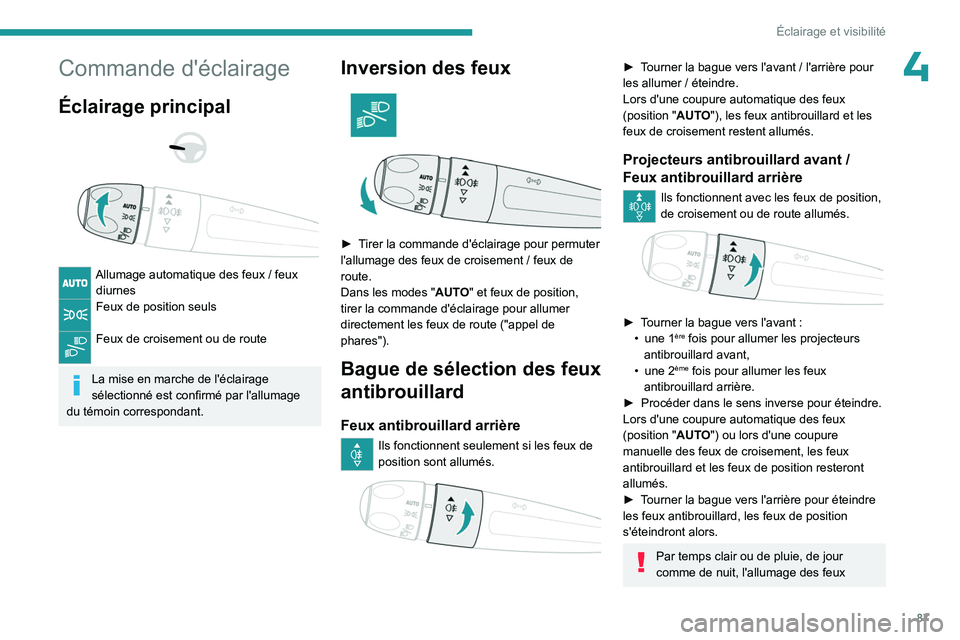

87
Éclairage et visibilité
4Commande d'éclairage
Éclairage principal



Allumage automatique des feux / feux
diurnes
Feux de position seuls
Feux de croisement ou de route
La mise en marche de l'éclairage
sélectionné est confirmé par l'allumage
du témoin correspondant.
Inversion des feux

► Tirer la commande d'éclairage pour permuter
l'allumage des feux de croisement / feux de
route.
Dans les modes " AUTO" et feux de position,
tirer la commande d'éclairage pour allumer
directement les feux de route ("appel de
phares").
Bague de sélection des feux
antibrouillard
Feux antibrouillard arrière
Ils fonctionnent seulement si les feux de
position sont allumés.


► Tourner la bague vers l'avant / l'arrière pour
les allumer / éteindre.
Lors d'une coupure automatique des feux
(position " AUTO"), les feux antibrouillard et les
feux de croisement restent allumés.
Projecteurs antibrouillard avant /
Feux antibrouillard arrière
Ils fonctionnent avec les feux de position,
de croisement ou de route allumés.


► Tourner la bague vers l'avant :
• une 1ère fois pour allumer les projecteurs
antibrouillard avant,
•

une 2ème fois pour allumer les feux
antibrouillard arrière.
►

Procéder dans le sens inverse pour éteindre.
Lors d'une coupure automatique des feux
(position " AUT

O") ou lors d'une coupure
manuelle des feux de croisement, les feux
antibrouillard et les feux de position resteront
allumés.
►

T

ourner la bague vers l'arrière pour éteindre
les feux antibrouillard, les feux de position
s'éteindront alors.
Par temps clair ou de pluie, de jour
comme de nuit, l'allumage des feux

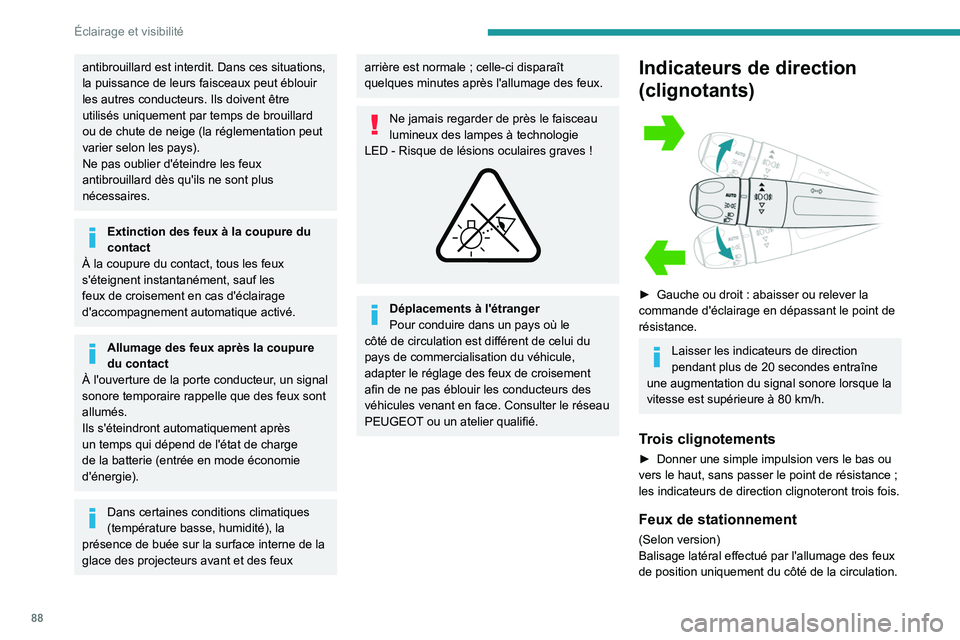

88
Éclairage et visibilité
antibrouillard est interdit. Dans ces situations,
la puissance de leurs faisceaux peut éblouir
les autres conducteurs. Ils doivent être
utilisés uniquement par temps de brouillard
ou de chute de neige (la réglementation peut
varier selon les pays).
Ne pas oublier d'éteindre les feux
antibrouillard dès qu'ils ne sont plus
nécessaires.
Extinction des feux à la coupure du
contact
À la coupure du contact, tous les feux
s'éteignent instantanément, sauf les
feux de croisement en cas d'éclairage
d'accompagnement automatique activé.
Allumage des feux après la coupure
du contact
À l'ouverture de la porte conducteur, un signal
sonore temporaire rappelle que des feux sont
allumés.
Ils s'éteindront automatiquement après
un temps qui dépend de l'état de charge
de la batterie (entrée en mode économie
d'énergie).
Dans certaines conditions climatiques
(température basse, humidité), la
présence de buée sur la surface interne de la
glace des projecteurs avant et des feux
arrière est normale ; celle-ci disparaît
quelques minutes après l'allumage des feux.
Ne jamais regarder de près le faisceau
lumineux des lampes à technologie
LED
- Risque de lésions oculaires graves !
Déplacements à l'étranger
Pour conduire dans un pays où le
côté de circulation est différent de celui du
pays de commercialisation du véhicule,
adapter le réglage des feux de croisement
afin de ne pas éblouir les conducteurs des
véhicules venant en face. Consulter le réseau
PEUGEOT ou un atelier qualifié.
Indicateurs de direction
(clignotants)


► Gauche ou droit : abaisser ou relever la
commande d'éclairage en dépassant le point de
résistance.
Laisser les indicateurs de direction
pendant plus de 20 secondes entraîne
une augmentation du signal sonore lorsque la
vitesse est supérieure à 80
km/h.
Trois clignotements
► Donner une simple impulsion vers le bas ou
vers le haut, sans passer le point de résistance ;
les indicateurs de direction clignoteront trois fois.
Feux de stationnement
(Selon version)
Balisage latéral effectué par l'allumage des feux
de position uniquement du côté de la circulation.

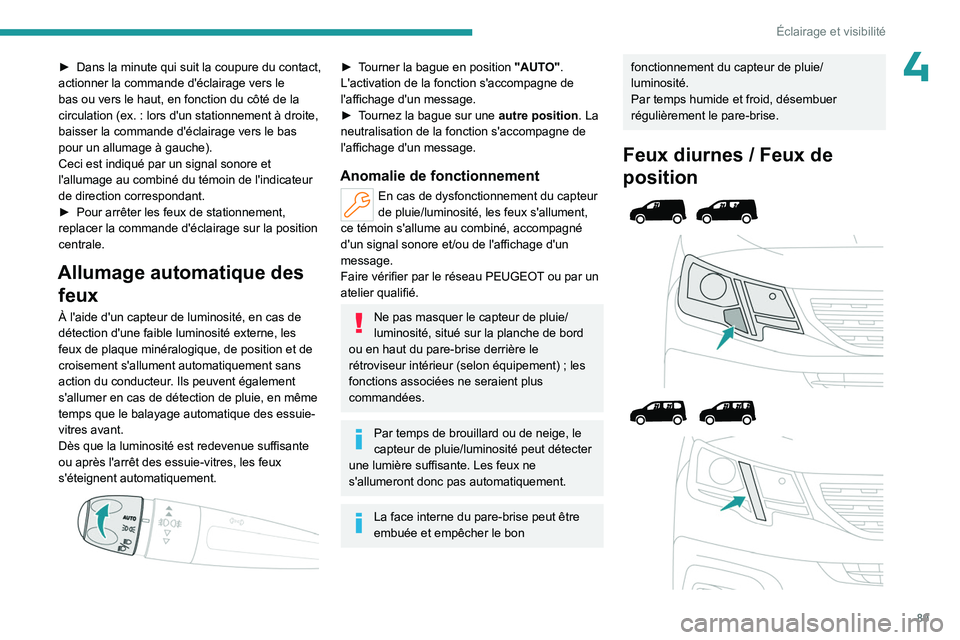

89
Éclairage et visibilité
4► Dans la minute qui suit la coupure du contact,
actionner la commande d'éclairage vers le
bas ou vers le haut, en fonction du côté de la
circulation (ex.
: lors d'un stationnement à droite,
baisser la commande d'éclairage vers le bas
pour un allumage à gauche).
Ceci est indiqué par un signal sonore et
l'allumage au combiné du témoin de l'indicateur
de direction correspondant.
►

Pour arrêter les feux de stationnement,
replacer la commande d'éclairage sur la position
centrale.
Allumage automatique des feux
À l'aide d'un capteur de luminosité, en cas de
détection d'une faible luminosité externe, les
feux de plaque minéralogique, de position et de
croisement s'allument automatiquement sans
action du conducteur. Ils peuvent également
s'allumer en cas de détection de pluie, en même
temps que le balayage automatique des essuie-
vitres avant.
Dès que la luminosité est redevenue suffisante
ou après l'arrêt des essuie-vitres, les feux
s'éteignent automatiquement.


► Tourner la bague en position "AUTO".
L'activation de la fonction s'accompagne de
l'affichage d'un message.
►

T
ournez la bague sur une autre position. La
neutralisation de la fonction s'accompagne de
l'affichage d'un message.
Anomalie de fonctionnement
En cas de dysfonctionnement du capteur
de pluie/luminosité, les feux s'allument,
ce témoin s'allume au combiné, accompagné
d'un signal sonore et/ou de l'affichage d'un
message.
Faire vérifier par le réseau PEUGEOT ou par un
atelier qualifié.
Ne pas masquer le capteur de pluie/
luminosité, situé sur la planche de bord
ou en haut du pare-brise derrière le
rétroviseur intérieur (selon équipement)
; les
fonctions associées ne seraient plus
commandées.
Par temps de brouillard ou de neige, le
capteur de pluie/luminosité peut détecter
une lumière suffisante. Les feux ne
s'allumeront donc pas automatiquement.
La face interne du pare-brise peut être
embuée et empêcher le bon
fonctionnement du capteur de pluie/
luminosité.
Par temps humide et froid, désembuer
régulièrement le pare-brise.
Feux diurnes / Feux de
position

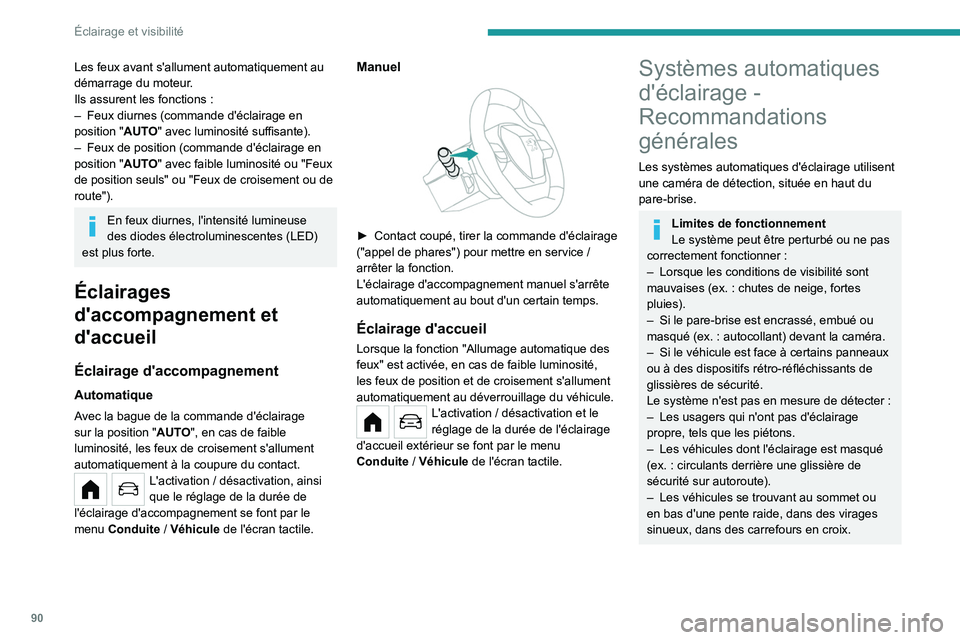

90
Éclairage et visibilité
Les feux avant s'allument automatiquement au
démarrage du moteur.
Ils assurent les fonctions :
–

Feux diurnes (commande d'éclairage en
position " AUT

O" avec luminosité suffisante).
–

Feux de position (commande d'éclairage en
position " AUT

O" avec faible luminosité ou "Feux
de position seuls" ou "Feux de croisement ou de
route").
En feux diurnes, l'intensité lumineuse
des diodes électroluminescentes (LED)
est plus forte.
Éclairages
d'accompagnement et
d'accueil
Éclairage d'accompagnement
Automatique
Avec la bague de la commande d'éclairage
sur la position " AUTO", en cas de faible
luminosité, les feux de croisement s'allument
automatiquement à la coupure du contact.
L'activation / désactivation, ainsi
que le réglage de la durée de
l'éclairage d'accompagnement se font par le
menu
Conduite

/ Véhicule de l'écran tactile.
Manuel

► Contact coupé, tirer la commande d'éclairage
("appel de phares") pour mettre en service /
arrêter la fonction.
L'éclairage d'accompagnement manuel s'arrête
automatiquement au bout d'un certain temps.
Éclairage d'accueil
Lorsque la fonction "Allumage automatique des
feux" est activée, en cas de faible luminosité,
les feux de position et de croisement s'allument
automatiquement au déverrouillage du véhicule.
L'activation / désactivation et le
réglage de la durée de l'éclairage
d'accueil extérieur se font par le menu
Conduite


/ Véhicule de l'écran tactile.
Systèmes automatiques
d'éclairage
-
Recommandations
générales
Les systèmes automatiques d'éclairage utilisent
une caméra de détection, située en haut du
pare-brise.
Limites de fonctionnement
Le système peut être perturbé ou ne pas
correctement fonctionner
:
–

Lorsque les conditions de visibilité sont
mauvaises (ex.

: chutes de neige, fortes
pluies).
–

Si le pare-brise est encrassé, embué ou
masqué (ex.

: autocollant) devant la caméra.
–

Si le véhicule est face à certains panneaux
ou à des dispositifs rétro-réfléchissants de
glissières de sécurité

.
Le système n'est pas en mesure de détecter
:
–

Les usagers qui n'ont pas d'éclairage
propre, tels que les piétons.
–


Les véhicules dont l'éclairage est masqué
(ex.


: circulants derrière une glissière de
sécurité sur autoroute).
–

Les véhicules se trouvant au sommet ou
en bas d'une pente raide, dans des virages
sinueux, dans des carrefours en croix.

91
Éclairage et visibilité

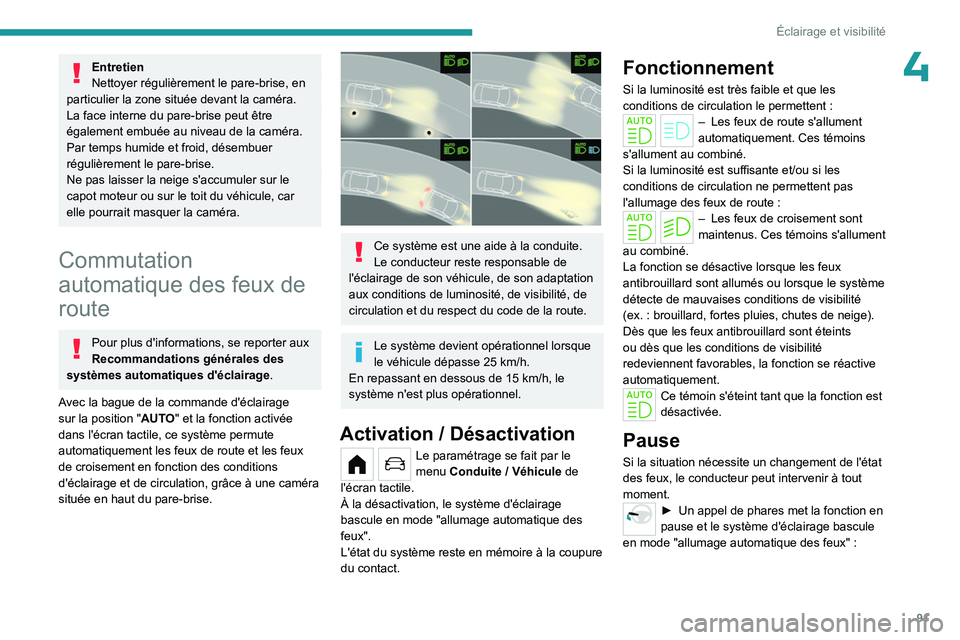

4Entretien
Nettoyer régulièrement le pare-brise, en
particulier la zone située devant la caméra.
La face interne du pare-brise peut être
également embuée au niveau de la caméra.
Par temps humide et froid, désembuer
régulièrement le pare-brise.
Ne pas laisser la neige s'accumuler sur le
capot moteur ou sur le toit du véhicule, car
elle pourrait masquer la caméra.
Commutation
automatique des feux de
route
Pour plus d'informations, se reporter aux
Recommandations générales des
systèmes automatiques d'éclairage .
Avec la bague de la commande d'éclairage
sur la position " AUTO" et la fonction activée
dans l'écran tactile, ce système permute
automatiquement les feux de route et les feux
de croisement en fonction des conditions
d'éclairage et de circulation, grâce à une caméra
située en haut du pare-brise.


Ce système est une aide à la conduite.
Le conducteur reste responsable de
l'éclairage de son véhicule, de son adaptation
aux conditions de luminosité, de visibilité, de
circulation et du respect du code de la route.
Le système devient opérationnel lorsque
le véhicule dépasse 25 km/h.
En repassant en dessous de 15
km/h, le
système n'est plus opérationnel.
Activation / Désactivation
Le paramétrage se fait par le
menu Conduite / Véhicule de
l'écran tactile.
À la désactivation, le système d'éclairage
bascule en mode "allumage automatique des
feux".
L'état du système reste en mémoire à la coupure
du contact.
Fonctionnement
Si la luminosité est très faible et que les
conditions de circulation le permettent :
– Les feux de route s'allument
automatiquement. Ces témoins
s'allument au combiné.
Si la luminosité est suffisante et/ou si les
conditions de circulation ne permettent pas
l'allumage des feux de route
:
– Les feux de croisemen t sont
maintenus. Ces témoins s'allument
au combiné.
La fonction se désactive lorsque les feux
antibrouillard sont allumés ou lorsque le système
détecte de mauvaises conditions de visibilité
(ex.

: brouillard, fortes pluies, chutes de neige).
Dès que les feux antibrouillard sont éteints
ou dès que les conditions de visibilité
redeviennent favorables, la fonction se réactive
automatiquement.
Ce témoin s'éteint tant que la fonction est
désactivée.
Pause
Si la situation nécessite un changement de l'état
des feux, le conducteur peut intervenir à tout
moment.
► Un appel de phares met la fonction en
pause et le système d'éclairage bascule
en mode "allumage automatique des feux"
:

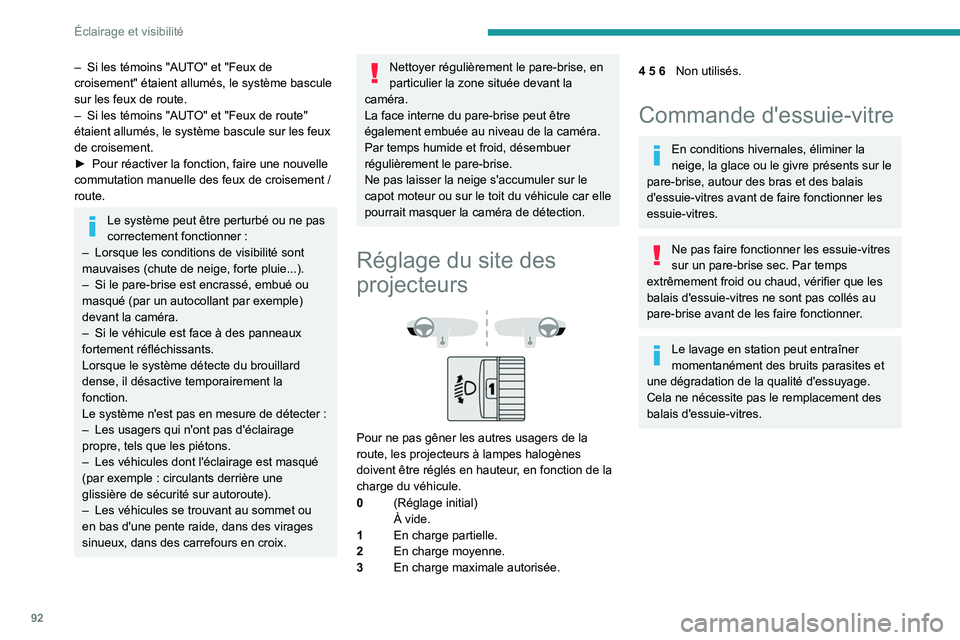

92
Éclairage et visibilité
– Si les témoins "AUTO" et "Feux de
croisement" étaient allumés, le système bascule
sur les feux de route.
–

Si les témoins "AUT
O" et "Feux de route"
étaient allumés, le système bascule sur les feux
de croisement.
►

Pour réactiver la fonction, faire une nouvelle
commutation manuelle des feux de croisement

/
route.
Le système peut être perturbé ou ne pas
correctement fonctionner :
–

Lorsque les conditions de visibilité sont
mauvaises (chute de neige, forte pluie...).
–


Si le pare-brise est encrassé, embué ou
masqué (par un autocollant par exemple)
devant la caméra.
–


Si le véhicule est face à des panneaux
fortement réfléchissants.
Lorsque le système détecte du brouillard
dense, il désactive temporairement la
fonction.
Le système n'est pas en mesure de détecter

:
–

Les usagers qui n'ont pas d'éclairage
propre, tels que les piétons.
–


Les véhicules dont l'éclairage est masqué
(par exemple

: circulants derrière une
glissière de sécurité sur autoroute).
–

Les véhicules se trouvant au sommet ou
en bas d'une pente raide, dans des virages
sinueux, dans des carrefours en croix.
Nettoyer régulièrement le pare-brise, en
particulier la zone située devant la
caméra.
La face interne du pare-brise peut être
également embuée au niveau de la caméra.
Par temps humide et froid, désembuer
régulièrement le pare-brise.
Ne pas laisser la neige s'accumuler sur le
capot moteur ou sur le toit du véhicule car elle
pourrait masquer la caméra de détection.
Réglage du site des
projecteurs


Pour ne pas gêner les autres usagers de la
route, les projecteurs à lampes halogènes
doivent être réglés en hauteur, en fonction de la
charge du véhicule.
0 (Réglage initial)
À vide.
1 En charge partielle.
2 En charge moyenne.
3 En charge maximale autorisée.
4 5 6Non utilisés.
Commande d'essuie-vitre
En conditions hivernales, éliminer la
neige, la glace ou le givre présents sur le
pare-brise, autour des bras et des balais
d'essuie-vitres avant de faire fonctionner les
essuie-vitres.
Ne pas faire fonctionner les essuie-vitres
sur un pare-brise sec. Par temps
extrêmement froid ou chaud, vérifier que les
balais d'essuie-vitres ne sont pas collés au
pare-brise avant de les faire fonctionner.
Le lavage en station peut entraîner
momentanément des bruits parasites et
une dégradation de la qualité d'essuyage.
Cela ne nécessite pas le remplacement des
balais d'essuie-vitres.

93
Éclairage et visibilité

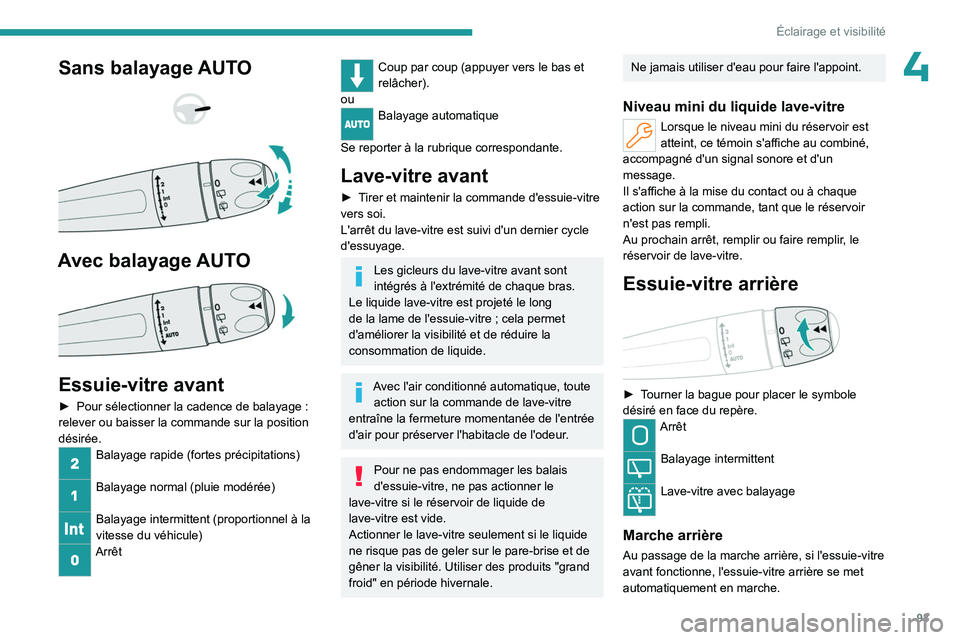

4Sans balayage AUTO



Avec balayage AUTO

Essuie-vitre avant
► Pour sélectionner la cadence de balayage :
relever ou baisser la commande sur la position
désirée.
Balayage rapide (fortes précipitations)
Balayage normal (pluie modérée)
Balayage intermittent (proportionnel à la
vitesse du véhicule)
Arrêt
Coup par coup (appuyer vers le bas et
relâcher).
ou
Balayage automatique
Se reporter à la rubrique correspondante.
Lave-vitre avant
► Tirer et maintenir la commande d'essuie-vitre
vers soi.
L'arrêt du lave-vitre est suivi d'un dernier cycle
d'essuyage.
Les gicleurs du lave-vitre avant sont
intégrés à l'extrémité de chaque bras.
Le liquide lave-vitre est projeté le long
de la lame de l'essuie-vitre
; cela permet
d'améliorer la visibilité et de réduire la
consommation de liquide.
Avec l'air conditionné automatique, toute action sur la commande de lave-vitre
entraîne la fermeture momentanée de l'entrée
d'air pour préserver l'habitacle de l'odeur.
Pour ne pas endommager les balais
d'essuie-vitre, ne pas actionner le
lave-vitre si le réservoir de liquide de
lave-vitre est vide.
Actionner le lave-vitre seulement si le liquide
ne risque pas de geler sur le pare-brise et de
gêner la visibilité. Utiliser des produits "grand
froid" en période hivernale.
Ne jamais utiliser d'eau pour faire l'appoint.
Niveau mini du liquide lave-vitre
Lorsque le niveau mini du réservoir est
atteint, ce témoin s'affiche au combiné,
accompagné d'un signal sonore et d'un
message.
Il s'affiche à la mise du contact ou à chaque
action sur la commande, tant que le réservoir
n'est pas rempli.
Au prochain arrêt, remplir ou faire remplir, le
réservoir de lave-vitre.
Essuie-vitre arrière

► Tourner la bague pour placer le symbole
désiré en face du repère.
Arrêt
Balayage intermittent
Lave-vitre avec balayage
Marche arrière
Au passage de la marche arrière, si l'essuie-vitre
avant fonctionne, l'essuie-vitre arrière se met
automatiquement en marche.

94
Éclairage et visibilité
Activation / Désactivation
Le paramétrage se fait par le
menu Conduite / Véhicule de
l'écran tactile.
Par défaut, cette fonction est activée.
En cas d'utilisation d'un porte-vélos sur
attelage ou d'accumulation de neige ou
de givre important, désactiver l'essuie-vitre
arrière automatique via le menu Conduite


/
Véhicule de l'écran tactile.
Position particulière des
essuie-vitres avant
Cette position de maintenance permet
de nettoyer les lames ou de procéder au
remplacement des balais. Elle peut également
être utile, par temps hivernal (gel, neige), pour
dégager les lames du pare-brise.
Pour conserver l'efficacité des essuie-
vitres à balais plats, il est conseillé de :
–

Les manipuler avec précaution.
–


Les nettoyer régulièrement avec de l'eau
savonneuse.
–


Ne pas les utiliser pour maintenir une
plaque de carton contre le pare-brise.
–


Les remplacer dès les premiers signes
d'usure.
Avant démontage d'un balai avant

Immédiatement après la coupure du contact,
toute action sur la commande d'essuie-vitre
positionne les balais verticalement.
►

Procéder à l'opération souhaitée ou au
remplacement des balais.
Après remontage d'un balai avant
► Pour remettre les balais dans leur position
initiale après intervention, mettre le contact et
manœuvrer la commande.
Changement d'un balai
d'essuie-vitre
Démontage / Remontage à l'avant

► Effectuer ces opérations de changement de
balais en se plaçant côté conducteur .
►

En commençant par le balai le plus éloigné
de soi, saisir chaque bras par sa partie rigide et
le relever jusqu'en butée.
Faire attention à ne pas saisir les bras au
niveau des gicleurs.
Ne pas toucher aux balais
- Risque de
déformations irrémédiables.
Ne pas lâcher en cours de mouvement
-
Risque de détérioration du pare-brise
!
►

Nettoyer le pare-brise à l'aide d'un liquide
lave-vitre.
Ne pas appliquer de produits déperlants
du type "Rain X".
