2022 PEUGEOT PARTNER Manuel du propriétaire (in French)

95
Éclairage et visibilité

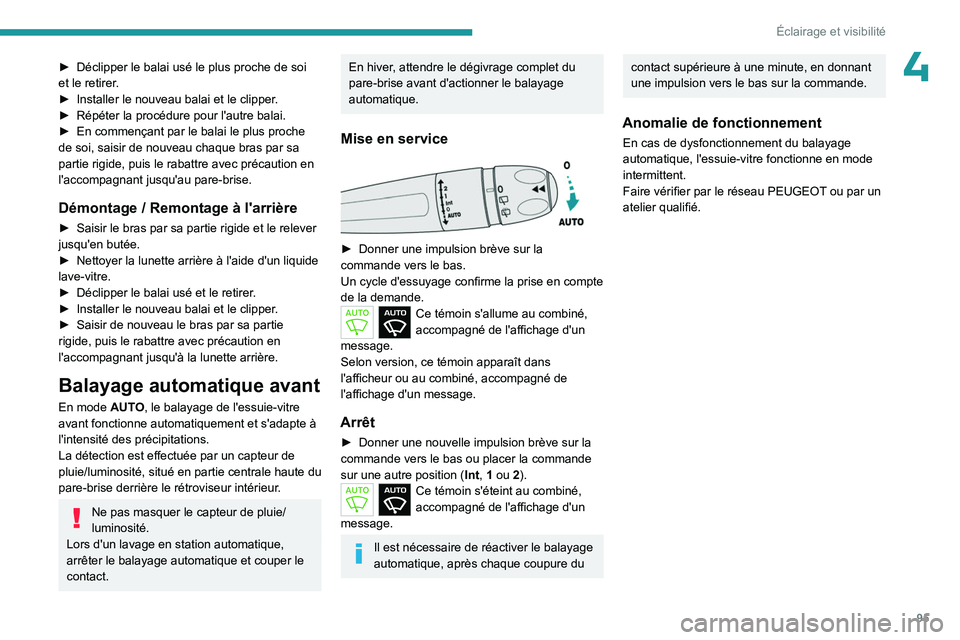

4► Déclipper le balai usé le plus proche de soi
et le retirer .
►

Installer le nouveau balai et le clipper
.
►

Répéter la procédure pour l'autre balai.
►


En commençant par le balai le plus proche
de soi, saisir de nouveau chaque bras par sa
partie rigide, puis le rabattre avec précaution en
l'accompagnant jusqu'au pare-brise.
Démontage / Remontage à l'arrière
► Saisir le bras par sa partie rigide et le relever
jusqu'en butée.
►

Nettoyer la lunette arrière à l'aide d'un liquide
lave-vitre.
►


Déclipper le balai usé et le retirer
.
►

Installer le nouveau balai et le clipper
.
►

Saisir de nouveau le bras par sa partie
rigide, puis le rabattre avec précaution en
l'accompagnant jusqu'à la lunette arrière.
Balayage automatique avant
En mode AUTO, le balayage de l'essuie-vitre
avant fonctionne automatiquement et s'adapte à
l'intensité des précipitations.
La détection est effectuée par un capteur de
pluie/luminosité, situé en partie centrale haute du
pare-brise derrière le rétroviseur intérieur.
Ne pas masquer le capteur de pluie/
luminosité.
Lors d'un lavage en station automatique,
arrêter le balayage automatique et couper le
contact.
En hiver, attendre le dégivrage complet du
pare-brise avant d'actionner le balayage
automatique.
Mise en service

► Donner une impulsion brève sur la
commande vers le bas.
Un cycle d'essuyage confirme la prise en compte
de la demande.
Ce témoin s'allume au combiné,
accompagné de l'affichage d'un
message.
Selon version, ce témoin apparaît dans
l'afficheur ou au combiné, accompagné de
l'affichage d'un message.
Arrêt
► Donner une nouvelle impulsion brève sur la
commande vers le bas ou placer la commande
sur une autre position ( Int
, 1 ou 2).
Ce témoin s'éteint au combiné,
accompagné de l'affichage d'un
message.
Il est nécessaire de réactiver le balayage
automatique, après chaque coupure du
contact supérieure à une minute, en donnant
une impulsion vers le bas sur la commande.
Anomalie de fonctionnement
En cas de dysfonctionnement du balayage
automatique, l'essuie-vitre fonctionne en mode
intermittent.
Faire vérifier par le réseau PEUGEOT ou par un
atelier qualifié.

96

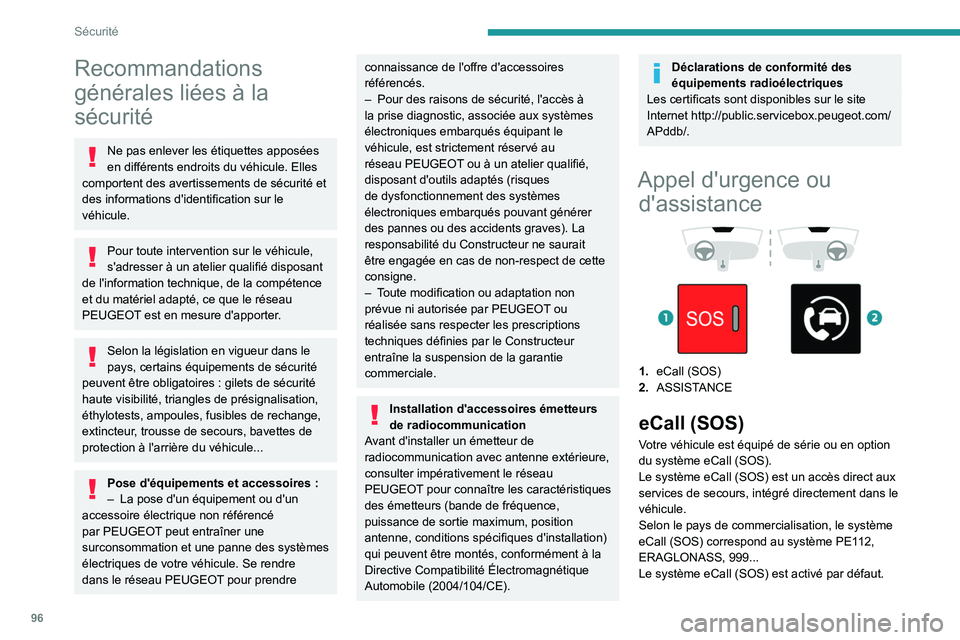

Sécurité
Recommandations
générales liées à la
sécurité
Ne pas enlever les étiquettes apposées
en différents endroits du véhicule. Elles
comportent des avertissements de sécurité et
des informations d'identification sur le
véhicule.
Pour toute intervention sur le véhicule,
s'adresser à un atelier qualifié disposant
de l'information technique, de la compétence
et du matériel adapté, ce que le réseau
PEUGEOT est en mesure d'apporter.
Selon la législation en vigueur dans le
pays, certains équipements de sécurité
peuvent être obligatoires
: gilets de sécurité
haute visibilité, triangles de présignalisation,
éthylotests, ampoules, fusibles de rechange,
extincteur, trousse de secours, bavettes de
protection à l'arrière du véhicule...
Pose d'équipements et accessoires :
– La pose d'un équipement ou d'un
accessoire électrique non référencé
par
PEUGEOT peut entraîner une
surconsommation et une panne des systèmes
électriques de votre véhicule. Se rendre
dans le réseau PEUGEOT pour prendre
connaissance de l'offre d'accessoires
référencés.
–

Pour des raisons de sécurité
, l'accès à
la prise diagnostic, associée aux systèmes
électroniques embarqués équipant le
véhicule, est strictement réservé au
réseau PEUGEOT ou à un atelier qualifié,
disposant d'outils adaptés (risques
de dysfonctionnement des systèmes
électroniques embarqués pouvant générer
des pannes ou des accidents graves). La
responsabilité du Constructeur ne saurait
être engagée en cas de non-respect de cette
consigne.
–

T
oute modification ou adaptation non
prévue ni autorisée par PEUGEOT ou
réalisée sans respecter les prescriptions
techniques définies par le Constructeur
entraîne la suspension de la garantie
commerciale.
Installation d'accessoires émetteurs
de radiocommunication
Avant d'installer un émetteur de
radiocommunication avec antenne extérieure,
consulter impérativement le réseau
PEUGEOT pour connaître les caractéristiques
des émetteurs (bande de fréquence,
puissance de sortie maximum, position
antenne, conditions spécifiques d'installation)
qui peuvent être montés, conformément à la
Directive Compatibilité Électromagnétique
Automobile (2004/104/CE).
Déclarations de conformité des
équipements radioélectriques
Les certificats sont disponibles sur le site
Internet http://public.servicebox.peugeot.com/ APddb/.
Appel d'urgence ou d'assistance




1. eCall (SOS)
2. ASSISTANCE
eCall (SOS)
Votre véhicule est équipé de série ou en option
du système eCall (SOS).
Le système eCall (SOS) est un accès direct aux
services de secours, intégré directement dans le
véhicule.
Selon le pays de commercialisation, le système
eCall (SOS) correspond au système PE112,
ERAGLONASS, 999...
Le système eCall (SOS) est activé par défaut.

97
Sécurité

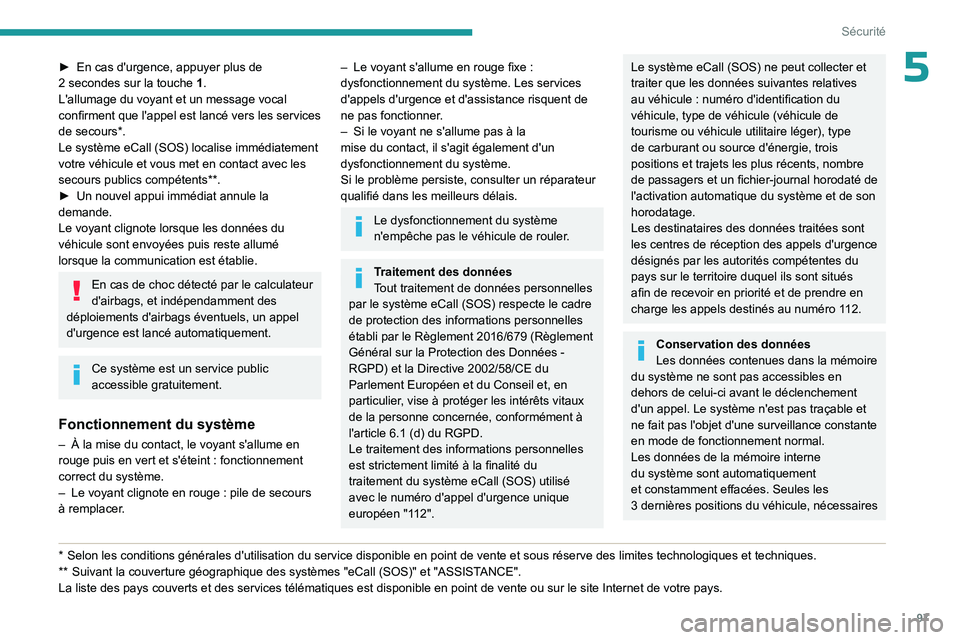

5► En cas d'urgence, appuyer plus de
2 secondes sur la touche 1.
L'allumage du voyant et un message vocal
confirment que l'appel est lancé vers les services
de secours*.
Le système eCall (SOS) localise immédiatement
votre véhicule et vous met en contact avec les
secours publics compétents**.
►

Un nouvel appui immédiat annule la
demande.
Le voyant clignote lorsque les données du
véhicule sont envoyées puis reste allumé
lorsque la communication est établie.
En cas de choc détecté par le calculateur
d'airbags, et indépendamment des
déploiements d'airbags éventuels, un appel
d'urgence est lancé automatiquement.
Ce système est un service public
accessible gratuitement.
Fonctionnement du système
– À la mise du contact, le voyant s'allume en
rouge puis en vert et s'éteint : fonctionnement
correct du système.
–

Le voyant clignote en rouge
: pile de secours
à remplacer.
* Selon les conditio ns générales d'utilisation du service disponible en point de vente\
et sous réserve des limites technologiques et techniques.
** Suivant la c ouverture géographique des systèmes "eCall (SOS)" et "ASSISTANCE".
La liste des pays couverts et des services télématiques est dispon\
ible en point de vente ou sur le site Internet de votre pays.
– Le voyant s'allume en rouge fixe :
dysfonctionnement du système. Les services
d'appels d'urgence et d'assistance risquent de
ne pas fonctionner.
–

Si le voyant ne s'allume pas à la
mise du contact, il s'agit également d'un
dysfonctionnement du système.
Si le problème persiste, consulter un réparateur
qualifié dans les meilleurs délais.
Le dysfonctionnement du système
n'empêche pas le véhicule de rouler.
Traitement des données
Tout traitement de données personnelles
par le système eCall (SOS) respecte le cadre
de protection des informations personnelles
établi par le Règlement 2016/679 (Règlement
Général sur la Protection des Données
-
RGPD) et la Directive 2002/58/CE du
Parlement Européen et du Conseil et, en
particulier, vise à protéger les intérêts vitaux
de la personne concernée, conformément à
l'article
6.1 (d) du RGPD.
Le traitement des informations personnelles
est strictement limité à la finalité du
traitement du système eCall (SOS) utilisé
avec le numéro d'appel d'urgence unique
européen
"112".
Le système eCall (SOS) ne peut collecter et
traiter que les données suivantes relatives
au véhicule : numéro d'identification du
véhicule, type de véhicule (véhicule de
tourisme ou véhicule utilitaire léger), type
de carburant ou source d'énergie, trois
positions et trajets les plus récents, nombre
de passagers et un fichier-journal horodaté de
l'activation automatique du système et de son
horodatage.
Les destinataires des données traitées sont
les centres de réception des appels d'urgence
désignés par les autorités compétentes du
pays sur le territoire duquel ils sont situés
afin de recevoir en priorité et de prendre en
charge les appels destinés au numéro
112.
Conservation des données
Les données contenues dans la mémoire
du système ne sont pas accessibles en
dehors de celui-ci avant le déclenchement
d'un appel. Le système n'est pas traçable et
ne fait pas l'objet d'une surveillance constante
en mode de fonctionnement normal.
Les données de la mémoire interne
du système sont automatiquement
et constamment effacées. Seules les
3

dernières positions du véhicule, nécessaires

98
Sécurité

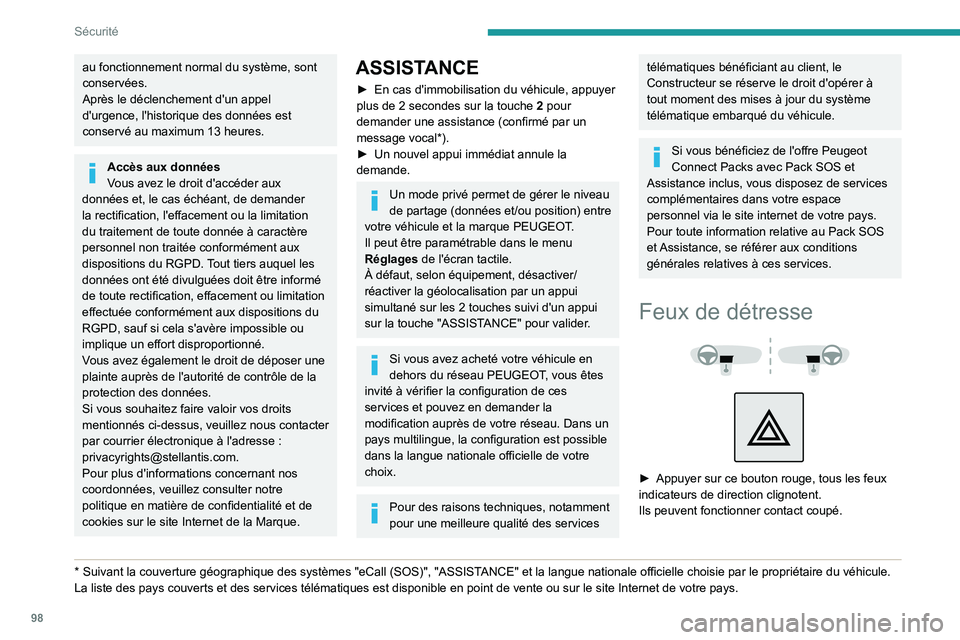

au fonctionnement normal du système, sont
conservées.
Après le déclenchement d'un appel
d'urgence, l'historique des données est
conservé au maximum 13 heures.
Accès aux données
Vous avez le droit d'accéder aux
données et, le cas échéant, de demander
la rectification, l'effacement ou la limitation
du traitement de toute donnée à caractère
personnel non traitée conformément aux
dispositions du RGPD. Tout tiers auquel les
données ont été divulguées doit être informé
de toute rectification, effacement ou limitation
effectuée conformément aux dispositions du
RGPD, sauf si cela s'avère impossible ou
implique un effort disproportionné.
Vous avez également le droit de déposer une
plainte auprès de l'autorité de contrôle de la
protection des données.
Si vous souhaitez faire valoir vos droits
mentionnés ci-dessus, veuillez nous contacter
par courrier électronique à l'adresse
:
[email protected].
Pour plus d'informations concernant nos
coordonnées, veuillez consulter notre
politique en matière de confidentialité et de
cookies sur le site Internet de la Marque.
* Suivant la c ouverture géographique des systèmes "eCall (SOS)", "ASSISTANCE" et la langue nationale officielle choisie par le propriétaire du véhicule.
La liste des pays couverts et des services télématiques est dispon\
ible en point de vente ou sur le site Internet de votre pays.
ASSISTANCE
► En cas d'immobilisation du véhicule, appuyer
plus de 2 secondes sur la touche 2 pour
demander une assistance (confirmé par un
message vocal*).
►

Un nouvel appui immédiat annule la
demande.
Un mode privé permet de gérer le niveau
de partage (données et/ou position) entre
votre véhicule et la marque PEUGEOT.
Il peut être paramétrable dans le menu
Réglages de l'écran tactile.
À défaut, selon équipement, désactiver/
réactiver la géolocalisation par un appui
simultané sur les 2
touches suivi d'un appui
sur la touche "ASSISTANCE" pour valider.
Si vous avez acheté votre véhicule en
dehors du réseau PEUGEOT, vous êtes
invité à vérifier la configuration de ces
services et pouvez en demander la
modification auprès de votre réseau. Dans un
pays multilingue, la configuration est possible
dans la langue nationale officielle de votre
choix.
Pour des raisons techniques, notamment
pour une meilleure qualité des services
télématiques bénéficiant au client, le
Constructeur se réserve le droit d'opérer à
tout moment des mises à jour du système
télématique embarqué du véhicule.
Si vous bénéficiez de l'offre Peugeot
Connect Packs avec Pack SOS et
Assistance inclus, vous disposez de services
complémentaires dans votre espace
personnel via le site internet de votre pays.
Pour toute information relative au Pack SOS
et Assistance, se référer aux conditions
générales relatives à ces services.
Feux de détresse



► Appuyer sur ce bouton rouge, tous les feux
indicateurs de direction clignotent.
Ils peuvent fonctionner contact coupé.

99
Sécurité

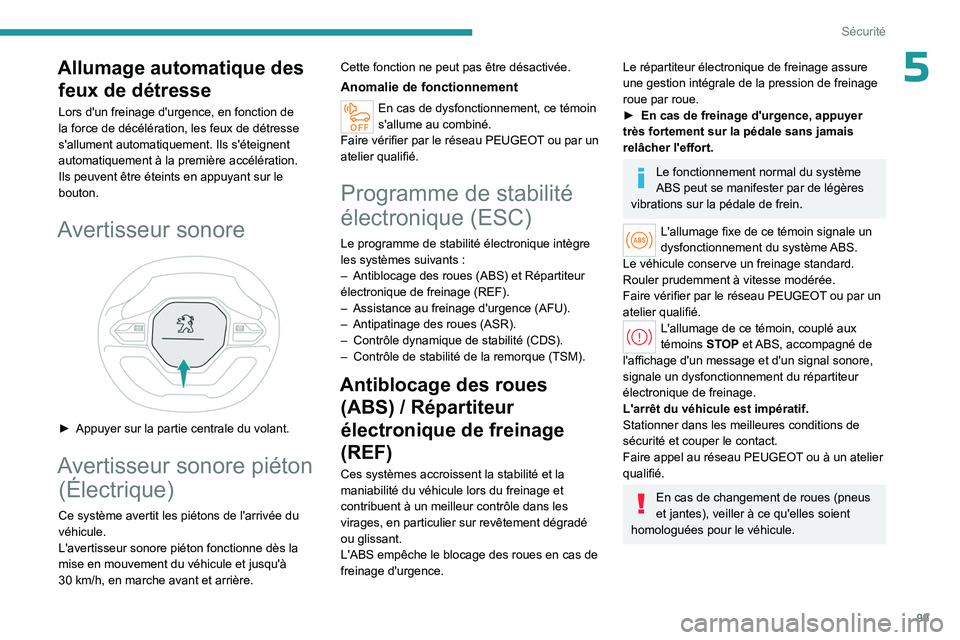

5Allumage automatique des feux de détresse
Lors d'un freinage d'urgence, en fonction de
la force de décélération, les feux de détresse
s'allument automatiquement. Ils s'éteignent
automatiquement à la première accélération.
Ils peuvent être éteints en appuyant sur le
bouton.
Avertisseur sonore

► Appuyer sur la partie centrale du volant.
Avertisseur sonore piéton (Électrique)
Ce système avertit les piétons de l'arrivée du
véhicule.
L'avertisseur sonore piéton fonctionne dès la
mise en mouvement du véhicule et jusqu'à
30
km/h, en marche avant et arrière. Cette fonction ne peut pas être désactivée.
Anomalie de fonctionnement
En cas de dysfonctionnement, ce témoin
s'allume au combiné.
Faire vérifier par le réseau PEUGEOT ou par un
atelier qualifié.
Programme de stabilité
électronique (ESC)
Le programme de stabilité électronique intègre
les systèmes suivants :
–

Antiblocage des roues (ABS) et Répartiteur
électronique de freinage (REF).
–


Assistance au freinage d'urgence (AFU).
–


Antipatinage des roues (ASR).
–


Contrôle dynamique de stabilité (CDS).
–


Contrôle de stabilité de la remorque (TSM).
Antiblocage des roues (ABS) / Répartiteur
électronique de freinage
(REF)
Ces systèmes accroissent la stabilité et la
maniabilité du véhicule lors du freinage et
contribuent à un meilleur contrôle dans les
virages, en particulier sur revêtement dégradé
ou glissant.
L'ABS empêche le blocage des roues en cas de
freinage d'urgence.
Le répartiteur électronique de freinage assure
une gestion intégrale de la pression de freinage
roue par roue.
►

En cas de freinage d'urgence, appuyer
très fortement sur la pédale sans jamais
relâcher l'effort.
Le fonctionnement normal du système
ABS peut se manifester par de légères
vibrations sur la pédale de frein.
L'allumage fixe de ce témoin signale un
dysfonctionnement du système ABS.
Le véhicule conserve un freinage standard.
Rouler prudemment à vitesse modérée.
Faire vérifier par le réseau PEUGEOT ou par un
atelier qualifié.
L'allumage de ce témoin, couplé aux
témoins STOP et ABS, accompagné de
l'affichage d'un message et d'un signal sonore,
signale un dysfonctionnement du répartiteur
électronique de freinage.
L'arrêt du véhicule est impératif.
Stationner dans les meilleures conditions de
sécurité et couper le contact.
Faire appel au réseau PEUGEOT ou à un atelier
qualifié.
En cas de changement de roues (pneus
et jantes), veiller à ce qu'elles soient
homologuées pour le véhicule.

100
Sécurité

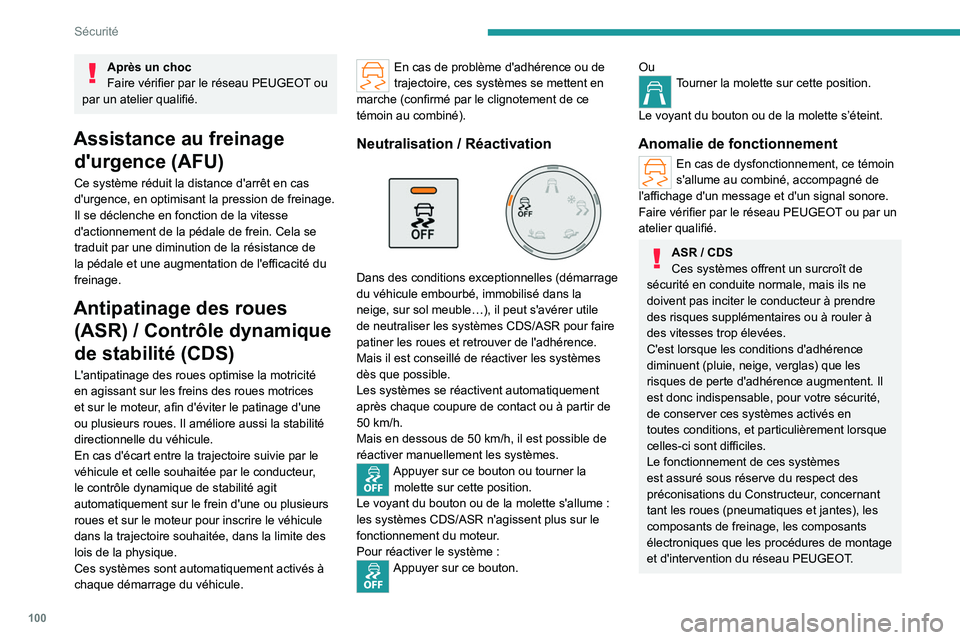

Après un choc
Faire vérifier par le réseau PEUGEOT ou
par un atelier qualifié.
Assistance au freinage d'urgence (AFU)
Ce système réduit la distance d'arrêt en cas
d'urgence, en optimisant la pression de freinage.
Il se déclenche en fonction de la vitesse
d'actionnement de la pédale de frein. Cela se
traduit par une diminution de la résistance de
la pédale et une augmentation de l'efficacité du
freinage.
Antipatinage des roues (ASR) / Contrôle dynamique
de stabilité (CDS)
L'antipatinage des roues optimise la motricité
en agissant sur les freins des roues motrices
et sur le moteur, afin d'éviter le patinage d'une
ou plusieurs roues. Il améliore aussi la stabilité
directionnelle du véhicule.
En cas d'écart entre la trajectoire suivie par le
véhicule et celle souhaitée par le conducteur,
le contrôle dynamique de stabilité agit
automatiquement sur le frein d'une ou plusieurs
roues et sur le moteur pour inscrire le véhicule
dans la trajectoire souhaitée, dans la limite des
lois de la physique.
Ces systèmes sont automatiquement activés à
chaque démarrage du véhicule.
En cas de problème d'adhérence ou de
trajectoire, ces systèmes se mettent en
marche (confirmé par le clignotement de ce
témoin au combiné).
Neutralisation / Réactivation

Dans des conditions exceptionnelles (démarrage
du véhicule embourbé, immobilisé dans la
neige, sur sol meuble…), il peut s'avérer utile
de neutraliser les systèmes CDS/ASR pour faire
patiner les roues et retrouver de l'adhérence.
Mais il est conseillé de réactiver les systèmes
dès que possible.
Les systèmes se réactivent automatiquement
après chaque coupure de contact ou à partir de
50
km/h.
Mais en dessous de 50
km/h, il est possible de
réactiver manuellement les systèmes.
Appuyer sur ce bouton ou tourner la molette sur cette position.
Le voyant du bouton ou de la molette s'allume
:
les systèmes CDS/ASR n'agissent plus sur le
fonctionnement du moteur.
Pour réactiver le système
:
Appuyer sur ce bouton.
OuTourner la molette sur cette position.
Le voyant du bouton ou de la molette s’éteint.
Anomalie de fonctionnement
En cas de dysfonctionnement, ce témoin
s'allume au combiné, accompagné de
l'affichage d'un message et d'un signal sonore.
Faire vérifier par le réseau PEUGEOT ou par un
atelier qualifié.
ASR / CDS
Ces systèmes offrent un surcroît de
sécurité en conduite normale, mais ils ne
doivent pas inciter le conducteur à prendre
des risques supplémentaires ou à rouler à
des vitesses trop élevées.
C'est lorsque les conditions d'adhérence
diminuent (pluie, neige, verglas) que les
risques de perte d'adhérence augmentent. Il
est donc indispensable, pour votre sécurité,
de conserver ces systèmes activés en
toutes conditions, et particulièrement lorsque
celles-ci sont difficiles.
Le fonctionnement de ces systèmes
est assuré sous réserve du respect des
préconisations du Constructeur, concernant
tant les roues (pneumatiques et jantes), les
composants de freinage, les composants
électroniques que les procédures de montage
et d'intervention du réseau PEUGEOT.

101
Sécurité

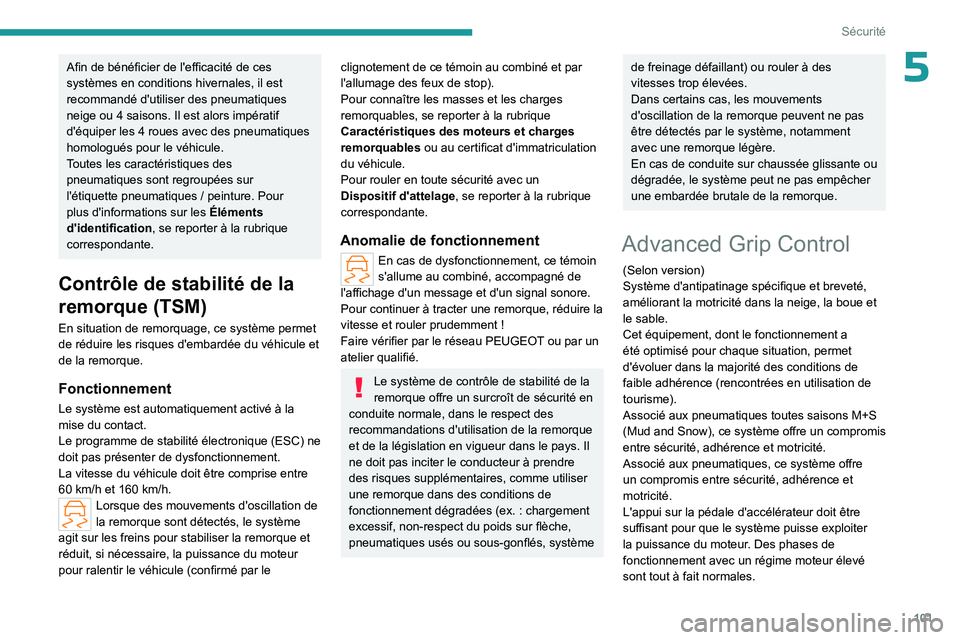

5Afin de bénéficier de l'efficacité de ces
systèmes en conditions hivernales, il est
recommandé d'utiliser des pneumatiques
neige ou 4 saisons. Il est alors impératif
d'équiper les 4
roues avec des pneumatiques
homologués pour le véhicule.
Toutes les caractéristiques des
pneumatiques sont regroupées sur
l'étiquette pneumatiques
/ peinture. Pour
plus d'informations sur les Éléments
d'identification , se reporter à la rubrique
correspondante.
Contrôle de stabilité de la
remorque (TSM)
En situation de remorquage, ce système permet
de réduire les risques d'embardée du véhicule et
de la remorque.
Fonctionnement
Le système est automatiquement activé à la
mise du contact.
Le programme de stabilité électronique (ESC) ne
doit pas présenter de dysfonctionnement.
La vitesse du véhicule doit être comprise entre
60
km/h et 160 km/h.
Lorsque des mouvements d'oscillation de
la remorque sont détectés, le système
agit sur les freins pour stabiliser la remorque et
réduit, si nécessaire, la puissance du moteur
pour ralentir le véhicule (confirmé par le
clignotement de ce témoin au combiné et par
l'allumage des feux de stop).
Pour connaître les masses et les charges
remorquables, se reporter à la rubrique
Caractéristiques des moteurs et charges
remorquables ou au certificat d'immatriculation
du véhicule.
Pour rouler en toute sécurité avec un
Dispositif d'attelage , se reporter à la rubrique
correspondante.
Anomalie de fonctionnement
En cas de dysfonctionnement, ce témoin
s'allume au combiné, accompagné de
l'affichage d'un message et d'un signal sonore.
Pour continuer à tracter une remorque, réduire la
vitesse et rouler prudemment
!
Faire vérifier par le réseau PEUGEOT ou par un
atelier qualifié.
Le système de contrôle de stabilité de la
remorque offre un surcroît de sécurité en
conduite normale, dans le respect des
recommandations d'utilisation de la remorque
et de la législation en vigueur dans le pays. Il
ne doit pas inciter le conducteur à prendre
des risques supplémentaires, comme utiliser
une remorque dans des conditions de
fonctionnement dégradées (ex.
: chargement
excessif, non-respect du poids sur flèche,
pneumatiques usés ou sous-gonflés, système
de freinage défaillant) ou rouler à des
vitesses trop élevées.
Dans certains cas, les mouvements
d'oscillation de la remorque peuvent ne pas
être détectés par le système, notamment
avec une remorque légère.
En cas de conduite sur chaussée glissante ou
dégradée, le système peut ne pas empêcher
une embardée brutale de la remorque.
Advanced Grip Control
(Selon version)
Système d'antipatinage spécifique et breveté,
améliorant la motricité dans la neige, la boue et
le sable.
Cet équipement, dont le fonctionnement a
été optimisé pour chaque situation, permet
d'évoluer dans la majorité des conditions de
faible adhérence (rencontrées en utilisation de
tourisme).
Associé aux pneumatiques toutes saisons M+S
(Mud and Snow), ce système offre un compromis
entre sécurité, adhérence et motricité.
Associé aux pneumatiques, ce système offre
un compromis entre sécurité, adhérence et
motricité.
L'appui sur la pédale d'accélérateur doit être
suffisant pour que le système puisse exploiter
la puissance du moteur. Des phases de
fonctionnement avec un régime moteur élevé
sont tout à fait normales.

102
Sécurité

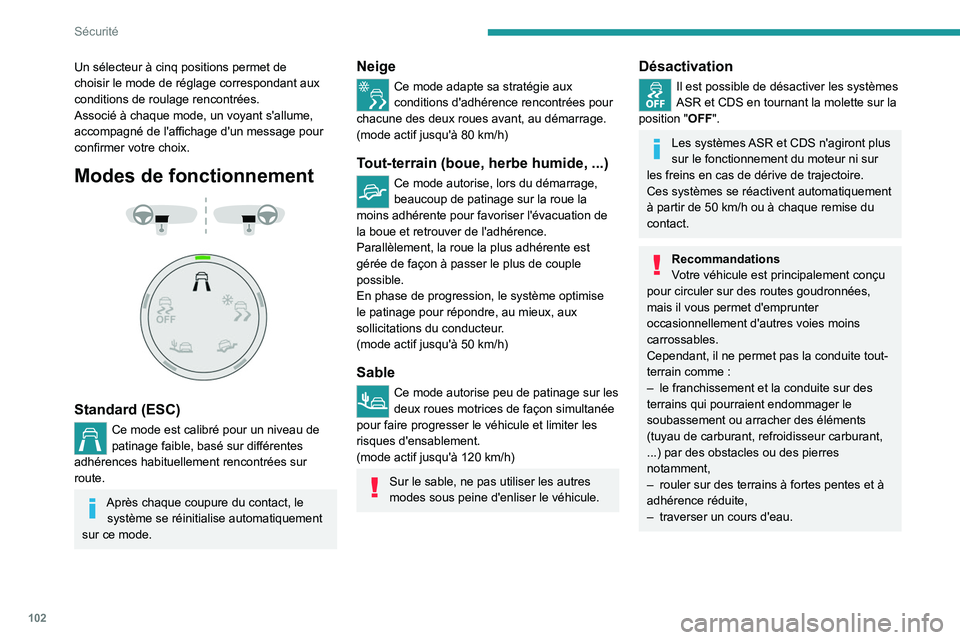

Un sélecteur à cinq positions permet de
choisir le mode de réglage correspondant aux
conditions de roulage rencontrées.
Associé à chaque mode, un voyant s'allume,
accompagné de l'affichage d'un message pour
confirmer votre choix.
Modes de fonctionnement



Standard (ESC)
Ce mode est calibré pour un niveau de
patinage faible, basé sur différentes
adhérences habituellement rencontrées sur
route.
Après chaque coupure du contact, le système se réinitialise automatiquement
sur ce mode.
Neige
Ce mode adapte sa stratégie aux
conditions d'adhérence rencontrées pour
chacune des deux roues avant, au démarrage.
(mode actif jusqu'à 80
km/h)
Tout-terrain (boue, herbe humide, ...)
Ce mode autorise, lors du démarrage,
beaucoup de patinage sur la roue la
moins adhérente pour favoriser l'évacuation de
la boue et retrouver de l'adhérence.
Parallèlement, la roue la plus adhérente est
gérée de façon à passer le plus de couple
possible.
En phase de progression, le système optimise
le patinage pour répondre, au mieux, aux
sollicitations du conducteur.
(mode actif jusqu'à 50
km/h)
Sable
Ce mode autorise peu de patinage sur les
deux roues motrices de façon simultanée
pour faire progresser le véhicule et limiter les
risques d'ensablement.
(mode actif jusqu'à 120
km/h)
Sur le sable, ne pas utiliser les autres
modes sous peine d'enliser le véhicule.
Désactivation
Il est possible de désactiver les systèmes
ASR et CDS en tournant la molette sur la
position " OFF".
Les systèmes ASR et CDS n'agiront plus
sur le fonctionnement du moteur ni sur
les freins en cas de dérive de trajectoire.
Ces systèmes se réactivent automatiquement
à partir de 50
km/h ou à chaque remise du
contact.
Recommandations
Votre véhicule est principalement conçu
pour circuler sur des routes goudronnées,
mais il vous permet d'emprunter
occasionnellement d'autres voies moins
carrossables.
Cependant, il ne permet pas la conduite tout-
terrain comme :
–

le franchissement et la conduite sur des
terrains qui pourraient endommager le
soubassement ou arracher des éléments
(tuyau de carburant, refroidisseur carburant,
...) par des obstacles ou des pierres
notamment,
–


rouler sur des terrains à fortes pentes et à
adhérence réduite,
–


traverser un cours d'eau.
