1041-4. Antidiefstalsysteem
●De auto is geparkeerd op een plek waar
extreme trillingen of geluiden optreden,
zoals in een parkeergarage.
●Er wordt ijs of sneeuw van de auto verwij-
derd, waardoor de auto herhaaldelijk wordt
blootgesteld aan schokken of trillingen.
●De auto staat in een wasstraat of een
hogedruk-wasinstallatie.
●De auto is blootgesteld aan schokken die
het gevolg zijn van hagel, onweer of
andere van buitenaf komende herhaalde
schokken of trillingen.
■Informatie over de hellingsensor
De sensor activeert in de volgende gevallen
mogelijk het alarm:
●De auto wordt vervoerd per boot, aanhang-
wagen, trein, enz.
●De auto staat geparkeerd in een parkeer-
garage.
●De auto bevindt zich in een wasstraat
waarin de auto verplaatst wordt.
●Een van de banden verliest zijn spanning.
●De auto wordt opgekrikt.
●Er doet zich een aardbeving of wegverzak-
king voor.
OPMERKING
■Ervoor zorgen dat de inbraaksensor
goed werkt
●Raak de sensoren niet aan en bedek ze
ook niet, omdat hierdoor de werking van
de sensoren in negatieve zin beïnvloed
kan worden.
●Spuit geen luchtverfrisser of andere pro-
ducten rechtstreeks in de openingen
van de sensoren.
●Als u andere accessoires installeert dan
originele Toyota-onderdelen of wanneer
u voorwerpen achterlaat tussen de
bestuurdersstoel en de stoel van de
voorpassagier, werkt de inbraaksensor
mogelijk minder goed.
●Auto's met Smart entry-systeem en
startknop: De werking van de inbraak-
sensor wordt mogelijk gestopt wanneer
de elektronische sleutel zich in de buurt
van de auto bevindt.
pM_RAV4_OM_OM42D20E_(EE).book Page 104 Friday, August 7, 2020 1:15 PM

2
105
2
Voertuigstatusinformatie en controlelampjes
Voertuigstatusinformatieen controlelampjes
2-1. Instrumentenpaneel
Waarschuwingslampjes en controlelampjes .............. 106
Meters en tellers (4,2 inch display) ................. 112
Meters en tellers (7 inch display) .................... 116
Multi-informatiedisplay ........... 121
Informatie over brandstofverbruik ................ 131
pM_RAV4_OM_OM42D20E_(EE).book Page 105 Friday, August 7, 2020 1:15 PM

1062-1. Instrumentenpaneel
2-1.Instrumentenpaneel
Om de functie van alle lampjes uit te leggen, zijn in de volgende afbeelding alle
waarschuwingslampjes en controlelampjes brandend afgebeeld.
■4,2 inch display
De eenheden op de tellers en enkele indicatoren kunnen per regio verschillen.
■Met 7 inch display
Voor de weergave kan worden gekozen uit een analoge en een digitale snelheids-
meter. ( →Blz. 126)
Waarschuwingslampjes en controlelampjes
De waarschuwingslampjes en controlelampjes op het instrumentenpaneel,
het middenpaneel en de buitenspiegels informeren de bestuurder over de
status van de diverse systemen van de auto.
Instrumentenpaneel
pM_RAV4_OM_OM42D20E_(EE).book Page 106 Friday, August 7, 2020 1:15 PM

107
2
2-1. Instrumentenpaneel
Voertuigstatusinformatie en controlelampjes

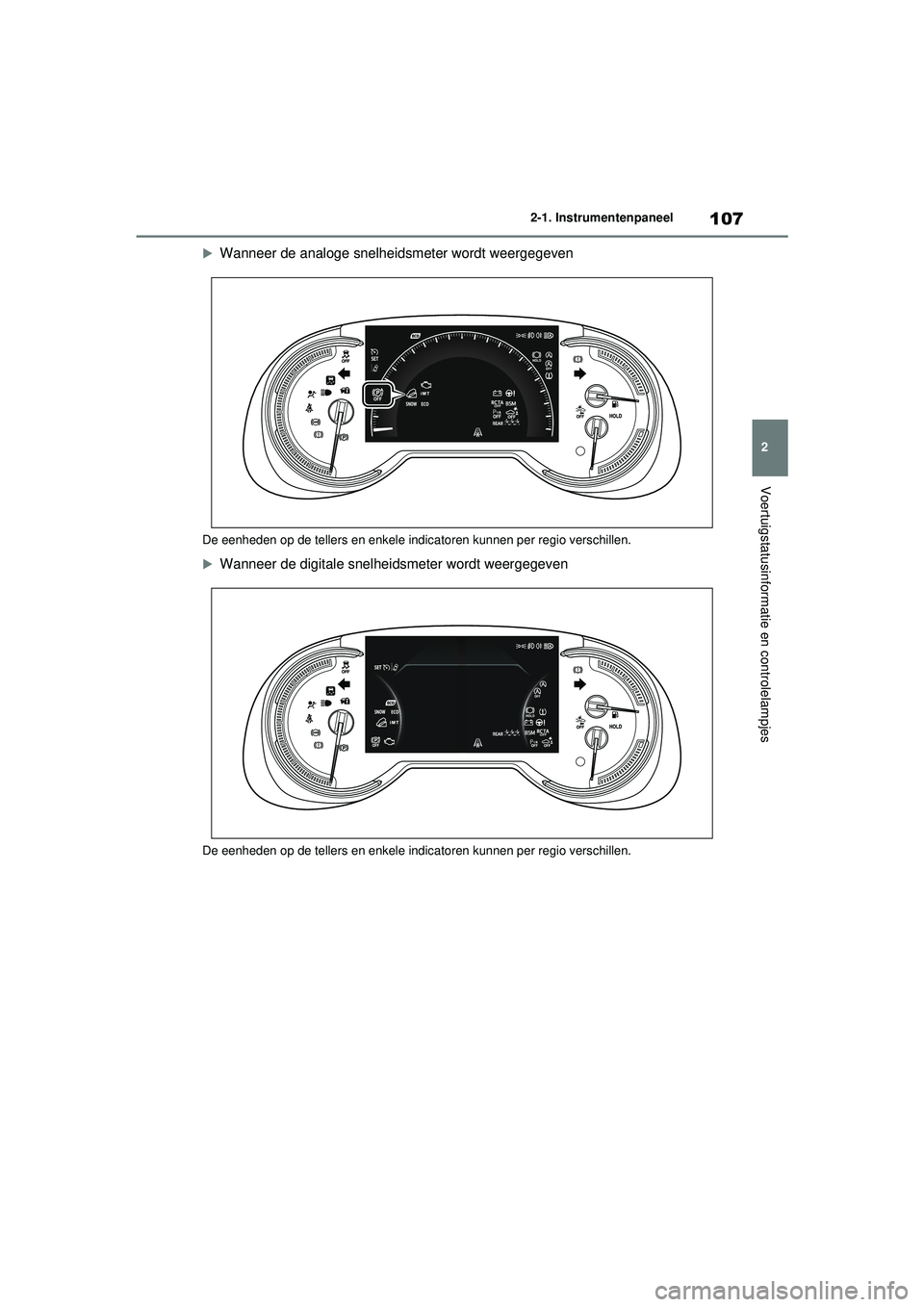

Wanneer de analoge snelheidsmeter wordt weergegeven
De eenheden op de tellers en enkele indica
toren kunnen per regio verschillen.

Wanneer de digitale snelheidsmeter wordt weergegeven
De eenheden op de tellers en enkele indica toren kunnen per regio verschillen.
pM_RAV4_OM_OM42D20E_(EE).book Page 107 Friday, August 7, 2020 1:15 PM

1082-1. Instrumentenpaneel
Waarschuwingslampjes informeren de
bestuurder over storingen in de aange-
geven systemen van de auto.
Waarschuwingslampjes
(Rood)Waarschuwingslampje
remsysteem
*1 (
→ Blz. 618)
(Geel) Waarschuwingslampje
remsysteem
*1 (
→ Blz. 618)
Laadstroomcontrole-
lampje
*1 ( → Blz. 619)
Waarschuwingslampje hoge
koelvloeistoftemperatuur
*2
( → Blz. 619)
Waarschuwingslampje
lage oliedruk
*2 ( → Blz. 619)
Motorcontrolelampje
*1
( → Blz. 619)
Waarschuwingslampje
SRS
*1 ( → Blz. 620)
Waarschuwingslampje
ABS
*1 ( → Blz. 620)
(Rood/geel) Waarschuwingslampje elek-
trische stuurbekrachtiging
*1
( → Blz. 620)
(Geel) Controlelampje iMT
*1
(indien aanwezig)
( → Blz. 620)
(Knippert of brandt) Waarschuwingslampje
PCS
*1 (indien aanwezig)
( → Blz. 621)
(Oranje) Controlelampje LTA (indien
aanwezig) (
→Blz. 621)
Controlelampje LDA (indien
aanwezig) ( →Blz. 621)
(Knippert) Controlelampje uitgescha-
keld Stop & Start-systeem
*1
(indien aanwezig)
( → Blz. 621)
(Knippert) Controlelampje Toyota
Parking Assist-sensor
OFF
*3 (indien aanwezig)
( → Blz. 622)
(Knippert) Controlelampje PKSB
OFF
*1 (indien aanwezig)
( → Blz. 622)
(Knippert) Controlelampje RCTA
OFF
*1 (indien aanwezig)
( → Blz. 623)
Controlelampje Traction
Control
*1 ( → Blz. 623)
Waarschuwingslampje
Brake Override-systeem/
wegrijregeling (indien aan-
wezig)/PKSB (indien aan-
wezig)
*2 ( → Blz. 624)
(Knippert) Controlelampje Brake Hold-
systeem in werking
*1
( → Blz. 624)
(Knippert) Waarschuwingslampje
parkeerrem (
→Blz. 624)
Waarschuwingslampje lage
bandenspanning
*1 (indien
aanwezig) ( →Blz. 625)
Waarschuwingslampje
laag brandstofniveau
( → Blz. 625)
Controlelampje bestuurders-
en voorpassagiersgordel
( → Blz. 625)
Controlelampjes achterpas-
sagiersgordels (indien aan-
wezig) ( →Blz. 626)
pM_RAV4_OM_OM42D20E_(EE).book Page 108 Friday, August 7, 2020 1:15 PM

109
2
2-1. Instrumentenpaneel
Voertuigstatusinformatie en controlelampjes
*1: Deze lampjes gaan branden wanneer het
contact AAN wordt gezet om aan te
geven dat er een systeemcontrole wordt
uitgevoerd. Ze doven nadat de motor is
aangeslagen of nadat er enkele secon-
den verstreken zijn. Er kan een storing in
een systeem aanwezig zijn als het lampje
niet gaat branden of uitgaat. Laat de auto
nakijken door een erkende Toyota-dealer
of hersteller/reparateur of een andere
naar behoren gekwalificeerde en uitge-
ruste deskundige.
*2: Dit lampje brandt op het multi-informatie-display en er wordt een melding weerge-
geven.
*3: Het controlelampje Toyota Parking Assist-sensor OFF gaat branden wan-
neer het contact AAN wordt gezet, terwijl
de Toyota Parking Assist-sensor is inge-
schakeld. Het gaat na enkele seconden
uit.
De controlelampjes informeren de
bestuurder over de bedrijfsstatus van
de verschillende syst emen van de auto.
WAARSCHUWING
■Als een waarschuwingslampje van
een veiligheidssysteem niet gaat
branden
Als een lampje van een veiligheidssys-
teem zoals het ABS of het waarschu-
wingslampje SRS niet gaan branden als u
de motor start, kan dat betekenen dat
deze systemen niet beschikbaar zijn om u
te beschermen in geval van een ongeval,
waardoor ernstig letsel zou kunnen ont-
staan. Laat, als dit gebeurt, de auto onmid-
dellijk nakijken door een erkende Toyota-
dealer of hersteller/reparateur of een
andere naar behoren gekwalificeerde en
uitgeruste deskundige.
Controlelampjes
Controlelampje richting-
aanwijzers ( →Blz. 302)
Controlelampje achterlicht
( → Blz. 308)
Controlelampje grootlicht
( → Blz. 310)
Controlelampje Automatic
High Beam-systeem
(indien aanwezig)
( → Blz. 311)
Controlelampje mistlampen
voor (indien aanwezig)
( → Blz. 314)
Controlelampje mistachter-
licht (indien aanwezig)
( → Blz. 314)
Controlelampje Smart
entry-systeem met start-
knop
*1 (indien aanwezig)
( → Blz. 286)
(Groen) Controlelampje iMT (indien
aanwezig) (
→Blz. 300)
Schakeladviesindicator
(indien aanwezig)
( → Blz. 301)
Controlelampje cruise con-
trol ( →Blz. 362, 374, 384)
Controlelampje Dynamic
Radar Cruise Control
(indien aanwezig)
( → Blz. 362, 374)
Controlelampje
cruise control SET
( → Blz. 362, 374, 384)
Controlelampje snelheids-
begrenzer (indien aanwe-
zig) ( →Blz. 387)
pM_RAV4_OM_OM42D20E_(EE).book Page 109 Friday, August 7, 2020 1:15 PM

1102-1. Instrumentenpaneel
*1: Dit lampje brandt op het multi-informatie-display en er wordt een melding weerge-
geven.
*2: Afhankelijk van de bedr ijfscondities wijzi-
gen de kleur en de status (branden/knip-
peren) van het controlelampje.
*3: Het lampje gaat branden wanneer het systeem wordt uitgeschakeld.
Controlelampje LTA
*2
(indien aanwezig)
( → Blz. 346)
Controlelampje LDA
*2
(indien aanwezig)
( → Blz. 354)
Controlelampje Toyota
Parking Assist-sensor
OFF
*3, 4 (indien aanwezig)
( → Blz. 407)
Controlelampje PKSB
OFF
*3, 5 (indien aanwezig)
( → Blz. 414)
(Knippert) Controlelampje Traction
Control
*5 (
→ Blz. 446)
Controlelampje VSC
OFF
*3, 5 ( → Blz. 447)
Waarschuwingslampje
PCS
*3, 5 (indien aanwezig)
( → Blz. 335)
BSM-indicatoren in de
buitenspiegels
*5, 6 (indien
aanwezig) ( →Blz. 390)
Controlelampje BSM
(indien aanwezig)
( → Blz. 390)
Controlelampje RCTA
OFF
*3, 5 (indien aanwezig)
( → Blz. 390)
Controlelampje Stop &
Start-systeem
*5 (indien
aanwezig) ( →Blz. 428)
Controlelampje uitgescha-
keld Stop & Start-sys-
teem
*3, 5 (indien aanwezig)
( → Blz. 429)
Controlelampje stand-
bystand Brake Hold-sys-
teem
*5 ( → Blz. 306)
Controlelampje Brake
Hold-systeem in werking
*5
( → Blz. 306)
Controlelampje antidiefstal-
systeem ( →Blz. 76, 101)
Controlelampje lage
buitentemperatuur
*7
( → Blz. 113, 118)
ECO-controlelampje
*5
(indien aanwezig)
( → Blz. 124)
Waarschuwingslampje
parkeerrem ( →Blz. 303)
Controlelampje auto EPB
OFF
*3, 5 (indien aanwezig)
( → Blz. 303)
Controlelampje ECO-
rijmodus ( →Blz. 436)
Controlelampje SPORT-
modus ( →Blz. 436)
Controlelampje modus
MUD & SAND (indien aan-
wezig) ( →Blz. 438)
Controlelampje modus
ROCK & DIRT (indien aan-
wezig) ( →Blz. 438)
Controlelampje SNOW-
modus (indien aanwezig)
( → Blz. 441)
Controlelampje Downhill
Assist Control
*5 (indien
aanwezig) ( →Blz. 442)
Controlelampje PASSEN-
GER AIR BAG
*5, 8 (indien
aanwezig) ( →Blz. 40)
pM_RAV4_OM_OM42D20E_(EE).book Page 110 Friday, August 7, 2020 1:15 PM

111
2
2-1. Instrumentenpaneel
Voertuigstatusinformatie en controlelampjes
*4: Het controlelampje Toyota Parking
Assist-sensor OFF gaat branden wan-
neer het contact AAN wordt gezet, terwijl
de Toyota Parking Assist-sensor is inge-
schakeld. Het gaat na enkele seconden
uit.
*5: Deze lampjes gaan branden wanneer het contact AAN wordt gezet om aan te
geven dat er een systeemcontrole wordt
uitgevoerd. Ze doven nadat de motor is
aangeslagen of nadat er enkele secon-
den verstreken zijn. Er kan een storing in
een systeem aanwezig zijn als de lamp-
jes niet gaan branden of niet uitgaan.
Laat de auto nakijken door een erkende
Toyota-dealer of hersteller/reparateur of
een andere naar behoren gekwalifi-
ceerde en uitgeruste deskundige.
*6: Dit lampje gaat branden in de buitenspie-gels.
*7: Wanneer de buitentemperatuur ongeveer 3°C of lager is, gaat het controlelampje
gedurende 10 seconden knipperen en
blijft daarna branden.
*8: Dit lampje brandt in het centrale paneel.
■BSM-indicatoren (Blind Spot Monitor) in
de buitenspiegels (indien aanwezig)
Om aan te geven dat het systeem werkt,
gaan de BSM-indicatoren in de buitenspie-
gels in de volgende situaties branden:
●Wanneer het contact AAN is gezet terwijl
de BSM-functie is ingeschakeld op het
scherm op het multi-informatiedisplay.
●Wanneer de BSM-functie is ingeschakeld
op het scherm op het multi-informatie-
display terwijl het contact AAN staat.
Wanneer het systeem correct werkt, gaan de
BSM-indicatoren in de buitenspiegels na
enkele seconden uit.
Wanneer de BSM-indicatoren in de buiten-
spiegels niet gaan branden of niet uitgaan,
kan er een storing in het systeem aanwezig
zijn.
Laat, als dit gebeurt, de auto nakijken door
een erkende Toyota-dealer of hersteller/repa-
rateur of een andere naar behoren gekwalifi-
ceerde en uitgeruste deskundige.
pM_RAV4_OM_OM42D20E_(EE).book Page 111 Friday, August 7, 2020 1:15 PM
