2021 TOYOTA RAV4 Instructieboekje (in Dutch)

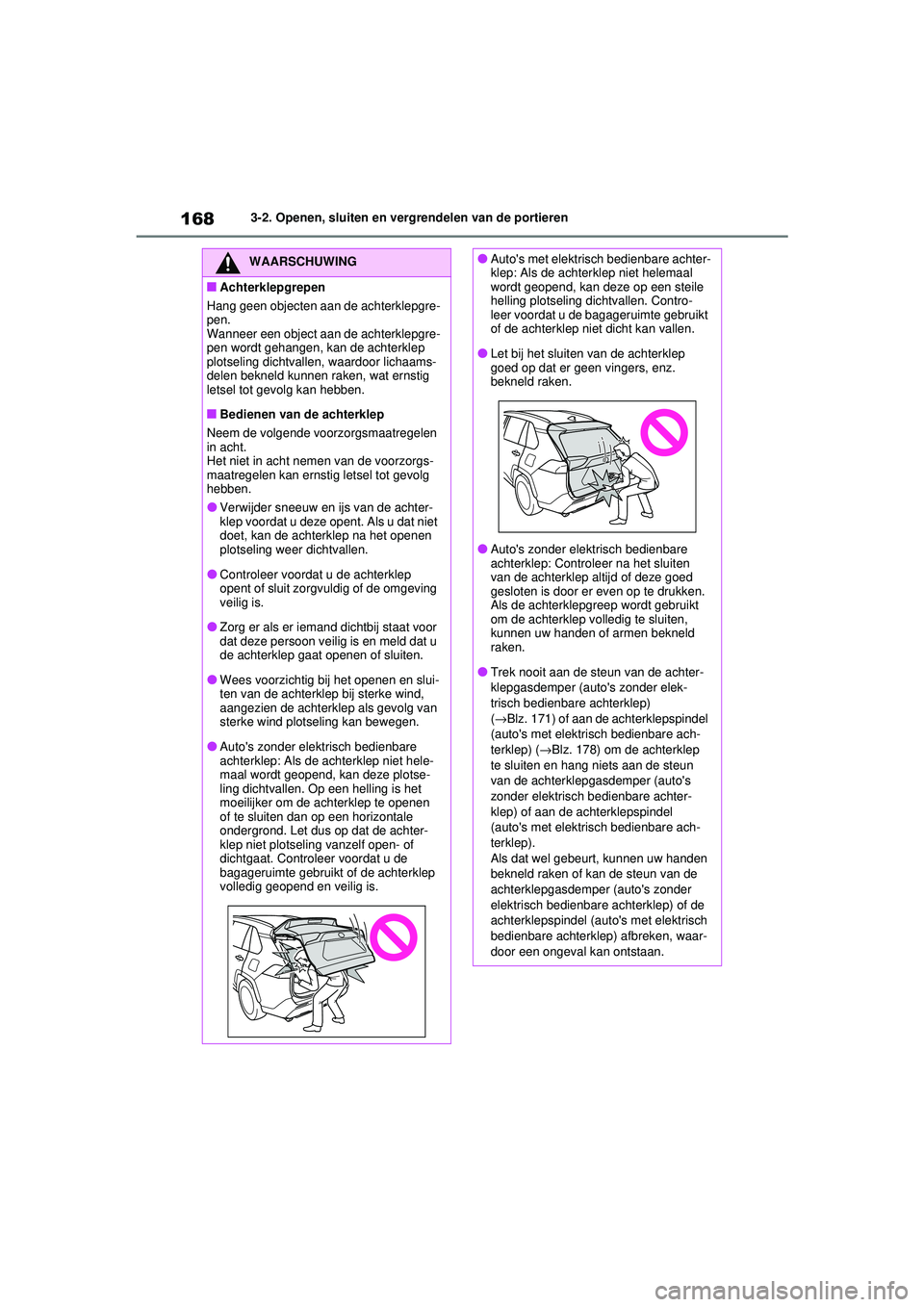

1683-2. Openen, sluiten en vergrendelen van de portieren
WAARSCHUWING
■Achterklepgrepen
Hang geen objecten aan de achterklepgre-
pen.
Wanneer een object aan de achterklepgre-
pen wordt gehangen, kan de achterklep
plotseling dichtvall en, waardoor lichaams-
delen bekneld kunnen raken, wat ernstig
letsel tot gevolg kan hebben.
■Bedienen van de achterklep
Neem de volgende voorzorgsmaatregelen
in acht.
Het niet in acht nemen van de voorzorgs-
maatregelen kan ernstig letsel tot gevolg
hebben.
●Verwijder sneeuw en ijs van de achter-
klep voordat u deze opent. Als u dat niet
doet, kan de achterklep na het openen
plotseling weer dichtvallen.
●Controleer voordat u de achterklep
opent of sluit zorgvuldig of de omgeving
veilig is.
●Zorg er als er iemand dichtbij staat voor
dat deze persoon veilig is en meld dat u
de achterklep gaat openen of sluiten.
●Wees voorzichtig bij het openen en slui-
ten van de achterklep bij sterke wind,
aangezien de achter klep als gevolg van
sterke wind plotseling kan bewegen.
●Auto's zonder elektrisch bedienbare
achterklep: Als de achterklep niet hele-
maal wordt geopend, kan deze plotse-
ling dichtvallen. Op een helling is het
moeilijker om de achterklep te openen
of te sluiten dan op een horizontale
ondergrond. Let dus op dat de achter-
klep niet plotseling vanzelf open- of
dichtgaat. Controleer voordat u de
bagageruimte gebruikt of de achterklep
volledig geopend en veilig is.
●Auto's met elektrisch bedienbare achter-
klep: Als de achterklep niet helemaal
wordt geopend, kan deze op een steile
helling plotseling dichtvallen. Contro-
leer voordat u de bagageruimte gebruikt
of de achterklep niet dicht kan vallen.
●Let bij het sluiten van de achterklep
goed op dat er geen vingers, enz.
bekneld raken.
●Auto's zonder elektrisch bedienbare
achterklep: Controleer na het sluiten
van de achterklep altijd of deze goed
gesloten is door er even op te drukken.
Als de achterklepgreep wordt gebruikt
om de achterklep volledig te sluiten,
kunnen uw handen of armen bekneld
raken.
●Trek nooit aan de steun van de achter-
klepgasdemper (auto's zonder elek-
trisch bedienbare achterklep)
( → Blz. 171) of aan de achterklepspindel
(auto's met elektrisch bedienbare ach-
terklep) ( →Blz. 178) om de achterklep
te sluiten en hang niets aan de steun
van de achterklepgasdemper (auto's
zonder elektrisch bedienbare achter-
klep) of aan de achterklepspindel
(auto's met elektrisch bedienbare ach-
terklep).
Als dat wel gebeurt, kunnen uw handen
bekneld raken of kan de steun van de
achterklepgasdemper (auto's zonder
elektrisch bedienbare achterklep) of de
achterklepspindel (auto's met elektrisch
bedienbare achterklep) afbreken, waar-
door een ongeval kan ontstaan.
pM_RAV4_OM_OM42D20E_(EE).book Page 168 Friday, August 7, 2020 1:15 PM

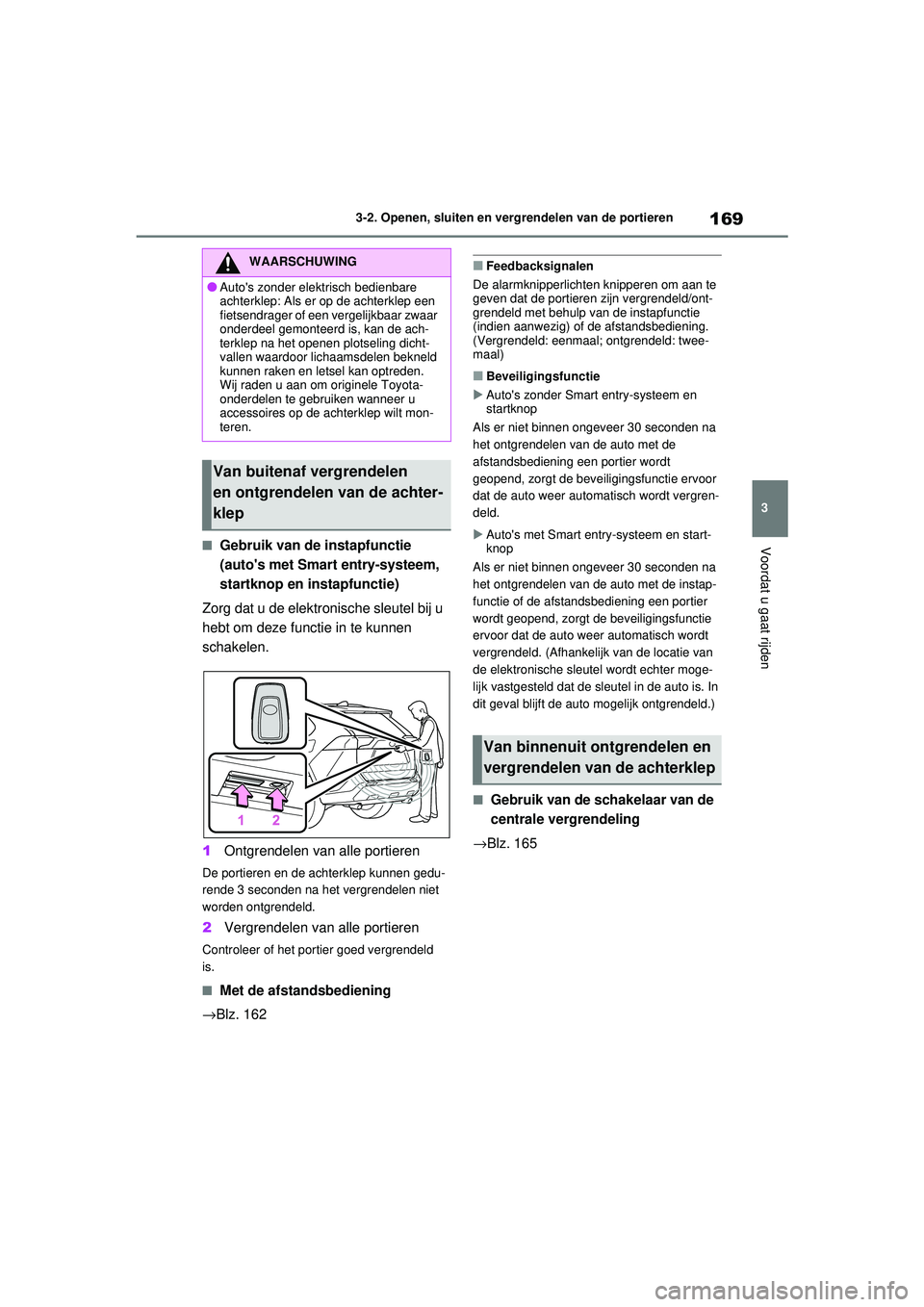

169
3
3-2. Openen, sluiten en vergrendelen van de portieren
Voordat u gaat rijden■Gebruik van de instapfunctie
(auto's met Smart entry-systeem,
startknop en instapfunctie)
Zorg dat u de elektronische sleutel bij u
hebt om deze functie in te kunnen
schakelen.
1 Ontgrendelen van alle portieren
De portieren en de achterklep kunnen gedu-
rende 3 seconden na het vergrendelen niet
worden ontgrendeld.
2Vergrendelen van alle portieren
Controleer of het portier goed vergrendeld
is.
■Met de afstandsbediening
→Blz. 162
■Feedbacksignalen
De alarmknipperlichten knipperen om aan te
geven dat de portieren zijn vergrendeld/ont-
grendeld met behulp van de instapfunctie
(indien aanwezig) of de afstandsbediening.
(Vergrendeld: eenmaal; ontgrendeld: twee-
maal)
■Beveiligingsfunctie
 Auto's zonder Smart entry-systeem en
startknop
Als er niet binnen ongeveer 30 seconden na
het ontgrendelen van de auto met de
afstandsbediening een portier wordt
geopend, zorgt de beveiligingsfunctie ervoor
dat de auto weer automatisch wordt vergren-
deld.
 Auto's met Smart entry-systeem en start-
knop
Als er niet binnen ongeveer 30 seconden na
het ontgrendelen van de auto met de instap-
functie of de afstandsbediening een portier
wordt geopend, zorgt de beveiligingsfunctie
ervoor dat de auto weer automatisch wordt
vergrendeld. (Afhankelijk van de locatie van
de elektronische sleutel wordt echter moge-
lijk vastgesteld dat de sleutel in de auto is. In
dit geval blijft de auto mogelijk ontgrendeld.)
■Gebruik van de schakelaar van de
centrale vergrendeling
→Blz. 165
WAARSCHUWING
●Auto's zonder elektrisch bedienbare
achterklep: Als er op de achterklep een
fietsendrager of een vergelijkbaar zwaar
onderdeel gemonteerd is, kan de ach-
terklep na het openen plotseling dicht-
vallen waardoor lichaamsdelen bekneld
kunnen raken en letsel kan optreden.
Wij raden u aan om originele Toyota-
onderdelen te gebruiken wanneer u
accessoires op de achterklep wilt mon-
teren.
Van buitenaf vergrendelen
en ontgrendelen van de achter-
klep
Van binnenuit ontgrendelen en
vergrendelen van de achterklep
pM_RAV4_OM_OM42D20E_(EE).book Page 169 Friday, August 7, 2020 1:15 PM

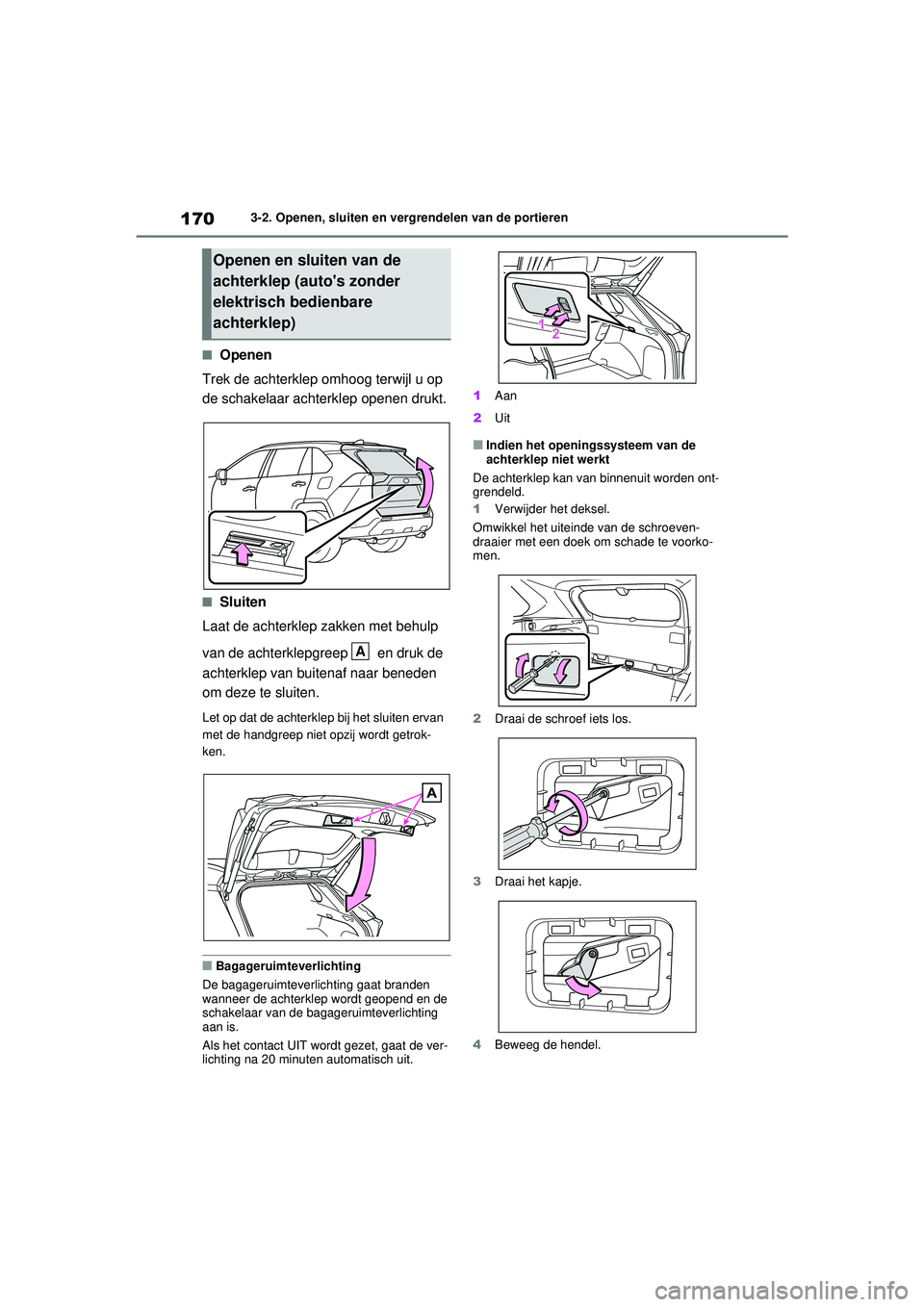

1703-2. Openen, sluiten en vergrendelen van de portieren
■Openen
Trek de achterklep omhoog terwijl u op
de schakelaar achterklep openen drukt.
■Sluiten
Laat de achterklep zakken met behulp
van de achterklepgreep en druk de
achterklep van buitenaf naar beneden
om deze te sluiten.
Let op dat de achterklep bij het sluiten ervan
met de handgreep niet opzij wordt getrok-
ken.
■Bagageruimteverlichting
De bagageruimteverlichting gaat branden
wanneer de achterklep wordt geopend en de
schakelaar van de bagageruimteverlichting
aan is.
Als het contact UIT wordt gezet, gaat de ver-
lichting na 20 minuten automatisch uit. 1
Aan
2 Uit
■Indien het openingssysteem van de
achterklep niet werkt
De achterklep kan van binnenuit worden ont-
grendeld.
1 Verwijder het deksel.
Omwikkel het uiteinde van de schroeven-
draaier met een doek om schade te voorko-
men.
2 Draai de schroef iets los.
3 Draai het kapje.
4 Beweeg de hendel.
Openen en sluiten van de
achterklep (auto's zonder
elektrisch bedienbare
achterklep)
A
pM_RAV4_OM_OM42D20E_(EE).book Page 170 Friday, August 7, 2020 1:15 PM

171
3
3-2. Openen, sluiten en vergrendelen van de portieren
Voordat u gaat rijden
5
Plaatsen: Herhaal de genoemde stappen
in omgekeerde volgorde.
■Waarschuwingszoemer open por-
tier/achterklep
→ Blz. 166
■Gebruik van de afstandsbedie-
ning
Houd de schakelaar ingedrukt.
De elektrisch bedienbare achterklep wordt
automatisch geopend/gesloten.
Ontgrendel de achterklep voordat u hem
bedient.
Druk op de schakelaar terwijl de elektrisch
bedienbare achterklep wordt
geopend/gesloten om de beweging te stop-
pen. Wanneer de schakelaar nogmaals
ingedrukt wordt gehouden terwijl de bewe-
ging is gestopt, beweegt de achterklep in
tegenovergestelde richting.
■Gebruik van de toets elektrisch
bedienbare achterklep op het
dashboard
Houd de schakelaar ingedrukt.
De elektrisch bedienbare achterklep wordt
automatisch geopend/gesloten.
Ontgrendel de achterklep voordat u hem
bedient.
Druk op de schakelaar terwijl de elektrisch
bedienbare achterklep wordt
geopend/gesloten om de beweging te stop-
pen. Wanneer de schakelaar nogmaals
ingedrukt wordt gehouden terwijl de bewe-
ging is gestopt, beweegt de achterklep in
tegenovergestelde richting.
OPMERKING
■Steunen achterklepgasdempers
De achterklep is v oorzien van gasdempers
die de achterklep op zijn plaats houden.
Neem de volgende voorzorgsmaatregelen
in acht.
Anders kunnen de achterklepgasdempers-
beschadigd raken, waardoor deze niet
meer werken.
●Bevestig nooit stickers, kunststoffolie,
zelfklevende voorwerpen, enz. aan de
gasdemper.
●Raak de binnenpoot van de gasdemper
nooit aan met handschoenen of andere
stoffen voorwerpen.
●Bevestig alleen originele Toyota-acces-
soires aan de achterklep.
●Plaats nooit uw handen op de gasdem-
per en oefen er geen zijdelingse krach-
ten op uit.
Openen en sluiten van de
achterklep (auto's met
elektrisch bedienbare
achterklep)
pM_RAV4_OM_OM42D20E_(EE).book Page 171 Friday, August 7, 2020 1:15 PM

1723-2. Openen, sluiten en vergrendelen van de portieren
■Gebruik van de schakelaar achter-
klep openen
Wanneer de achterklep ontgrendeld is:
druk op de schakelaar achterklep ope-
nen.
Wanneer de achterklep vergrendeld is:
houd terwijl u de elektronische sleutel
bij u draagt de schakelaar achterklep
openen ingedrukt.
De elektrisch bedienbare achterklep wordt
automatisch geopend.
Druk op de schakelaar terwijl de elektrisch
bedienbare achterklep wordt
geopend/gesloten om de beweging te stop-
pen.
■Gebruik van de schakelaar elek-
trisch bedienbare achterklep op
de achterklep
Druk op de schakelaar.
De elektrisch bedienbare achterklep wordt
automatisch gesloten.
Door op de schakelaar te drukken terwijl de
elektrisch bedienbare achterklep wordt bediend, stopt de achterklep met bewegen.
Wanneer de schakelaar nogmaals wordt
ingedrukt terwijl de beweging is gestopt,
beweegt de achterklep in tegenovergestelde
richting.
■Gebruik van de achterklepgrepen
Laat de achterklep zakken met behulp
van de achterklepgreep .
De bekrachtigingsfunctie van de achterklep
( → Blz. 174) wordt geactiveerd en de elek-
trisch bedienbare achterklep sluit verder
automatisch.
■Gebruik van de sensor regeling
voetbediening (auto's met hands-
free elektrisch bedienbare achter-
klep)
De handsfree elektrisch bedienbare
achterklep maakt het automatisch ope-
nen en sluiten van de elektrisch bedien-
bare achterklep mogelijk door uw voet
onder het midden van de achterbumper
te plaatsen en hem van de achterbum-
per vandaan te bewegen. Zorg ervoor
A
pM_RAV4_OM_OM42D20E_(EE).book Page 172 Friday, August 7, 2020 1:15 PM

173
3
3-2. Openen, sluiten en vergrendelen van de portieren
Voordat u gaat rijden
dat voor het bedienen van de hands-
free elektrisch bedienbare achterklep
het contact UIT staat, de handsfree-
functie van de elektrisch bedienbare
achterklep is ingeschakeld (
→Blz. 126)
en dat u een elektronische sleutel bij u
draagt.
1 Zorg ervoor dat u zich, met de elek-
tronische sleutel op zak, binnen het
detectiebereik van het Smart entry-
systeem met startknop bevindt, op
ongeveer 30 tot 50 cm van de ach-
terbumper.
Sensor regeling voetbediening
Detectiegebied voor werking hands-
free elektrisch bedienbare achter-
klep
Detectiegebied voor werking Smart
entry-systeem met startknop
(→Blz. 181)
2 Bedien de achterklep met een voet-
beweging door uw voet tot 10 cm
onder de achterbumper te bewegen
en vervolgens weer terug te trek-
ken.
Voer deze volledige beweging binnen 1
seconde uit.
De achterklep zal niet in werking treden
zolang er een voet wordt gesignaleerd onder
de achterbumper.
Raak bij het gebruik van de handsfree func-
tie van de elektrisch bedienbare achterklep de achterbumper niet aan met uw voet.
Als er zich in het passagierscompartiment of
de bagageruimte een andere elektronische
sleutel bevindt, duurt het mogelijk iets langer
dan normaal voordat de achterklep in wer-
king treedt.
Sensor regeling voetbediening
Detectiegebied voor werking hands-
free elektrisch bedienbare achter-
klep
3 Als de sensor voor de regeling van
de voetbediening signaleert dat u
uw voet hebt teruggetrokken, klinkt
er een zoemer en zal de elektrisch
bedienbare achterklep automatisch
volledig openen/sluiten.
Als er tijdens het open en/sluiten van de ach-
terklep een voet onder de achterbumper
wordt bewogen, gaat de achterklep niet ver-
der open.
Als er weer een voet onder de achterbumper
wordt bewogen terwijl de beweging is
gestopt, beweegt de achterklep in tegen-
overgestelde richting.
■Bagageruimteverlichting
De bagageruimteverlichting gaat branden
wanneer de achterklep wordt geopend en de
schakelaar van de bagageruimteverlichting
aan is.
Als het contact UIT wordt gezet, gaat de ver-
lichting na 20 minuten automatisch uit.
A
B
C
A
B
pM_RAV4_OM_OM42D20E_(EE).book Page 173 Friday, August 7, 2020 1:15 PM

1743-2. Openen, sluiten en vergrendelen van de portieren
1 Aan
2 Uit
■Sluitsysteem achterklep
Wanneer de achterklep nog enigszins
geopend is, zal het sluitsysteem van de ach-
terklep deze automatisch volledig sluiten.
Het sluitsysteem van de achterklep wordt
bediend, ongeacht de status van het contact.
■Werkingsvoorwaarden elektrisch
bedienbare achterklep
De achterklep kan in de volgende gevallen
automatisch worden geopend en gesloten:
●Wanneer de elektrisch bedienbare achter-
klep is ingeschakeld. ( →Blz. 126)
●Wanneer de achterklep is ontgrendeld.
Als echter de schakelaar achterklep openen
ingedrukt wordt gehouden terwijl u de elek-
tronische sleutel bij u hebt, wordt de elek-
trisch bedienbare acht erklep bediend, ook
wanneer de achterklep is vergrendeld.
( → Blz. 172)
●Wanneer het contact AAN staat, kan in
aanvulling op het bovenstaande de achter-
klep worden bediend wanneer aan de
onderstaande voorwaarden wordt voldaan:
• De parkeerrem is geactiveerd
• Het rempedaal is ingetrapt
• De selectiehendel staat in stand P (auto's met automatische transmissie of Multidrive
CVT) of de neutraalstand (auto's met
handgeschakelde transmissie).
■Werking van de elektrisch bedienbare
achterklep
●Er klinkt een zoemer om aan te geven dat
de achterklep wordt geopend/gesloten.
●Wanneer het systeem van de elektrisch
bedienbare achterklep is uitgeschakeld,
kan de achterklep niet elektrisch worden
bediend, maar kan hij wel met de hand
worden geopend en gesloten.
●Wanneer de elektrisch bedienbare achter-
klep automatisch wordt geopend en er iets
abnormaals wordt gesignaleerd als gevolg
van menselijk handelen of een voorwerp,
wordt de beweging gestopt.
■Klembeveiliging
De elektrisch bedienbare achterklep is aan
beide zijden voorzien van sensoren. Als iets
de werking van de elektrisch bedienbare ach-
terklep tijdens het sluiten hindert, beweegt de
achterklep automatisch in de tegenoverge-
stelde richting of stopt deze met bewegen.
■Functie beveiliging tegen dichtvallen
Wanneer er tijdens het automatisch openen
van de elektrisch bedienbare achterklep
overmatige kracht op de klep wordt uitgeoe-
fend, stopt de beweging van de elektrisch
bedienbare achterklep om te voorkomen dat
deze dichtvalt.
■Bekrachtigingsfunctie sluitsysteem
achterklep
Wanneer de achterklep handmatig omlaag
wordt geduwd terwijl deze op een open posi-
tie gestopt is, sluit de achterklep automatisch
volledig.
■Uitgestelde vergrendelingsfunctie ach-
terklep (indien aanwezig)
Met deze functie wordt het vergrendelen van
alle portieren van tevoren uitgesteld wanneer
de elektrisch bedienbare achterklep is
geopend.
Wanneer de volgende procedure is gevolgd,
worden alle portieren maar niet de elektrisch
bedienbare achterklep vergrendeld. Vervol-
gens wordt de elektrisch bedienbare achter-
klep vergrendeld als deze wordt gesloten.
1 Sluit alle portieren, behalve de achter-
klep.
2 Vergrendel tijdens het sluiten van de
elektrisch bedienbare achterklep de por-
tieren met het Smart entry-systeem met
startknop vanaf de voorportieren
(→ Blz. 162) of de afstandsbediening.
( → Blz. 162)
pM_RAV4_OM_OM42D20E_(EE).book Page 174 Friday, August 7, 2020 1:15 PM

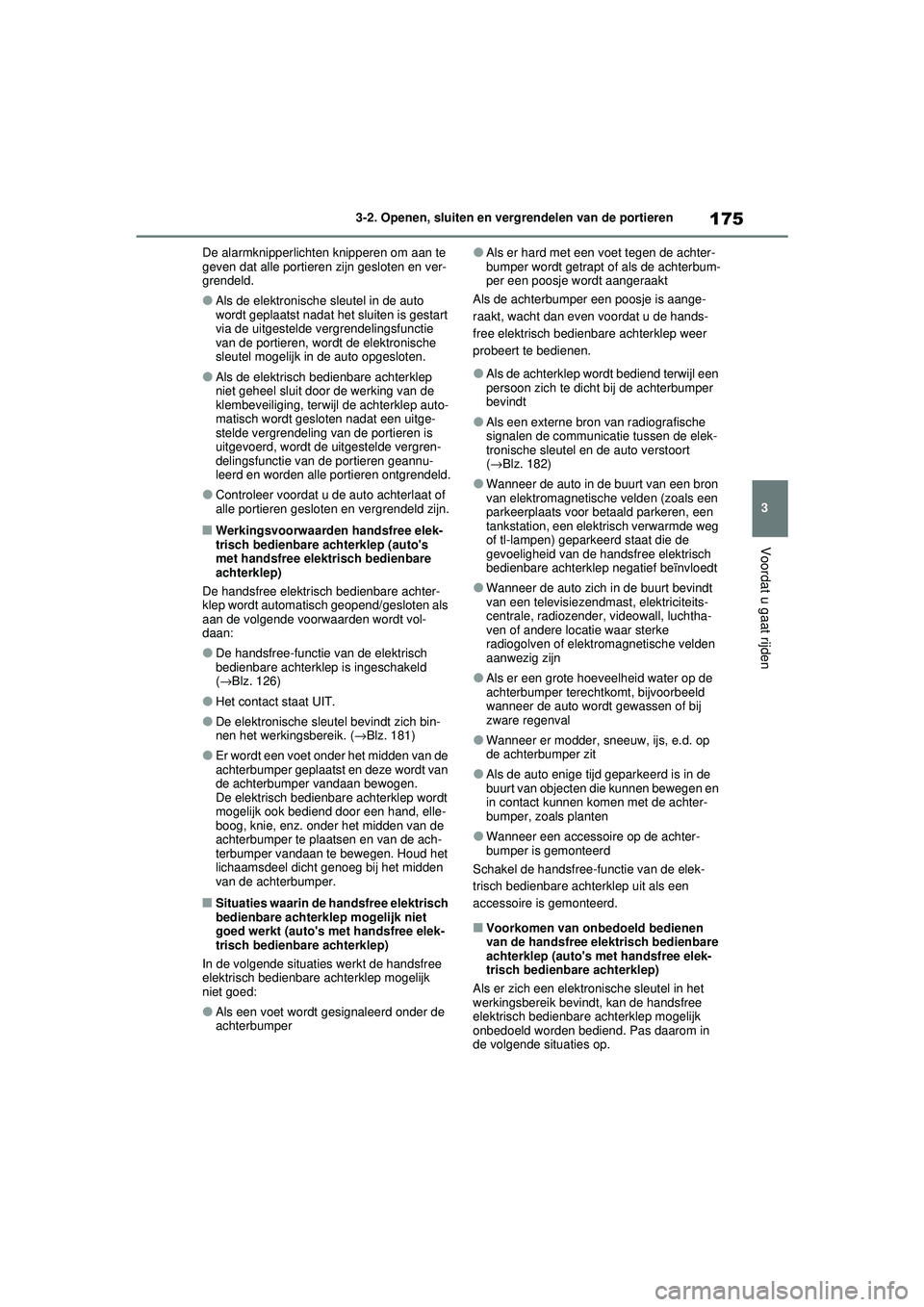

175
3
3-2. Openen, sluiten en vergrendelen van de portieren
Voordat u gaat rijden
De alarmknipperlichten knipperen om aan te
geven dat alle portieren zijn gesloten en ver-
grendeld.
●Als de elektronisch
e sleutel in de auto
wordt geplaatst nadat het sluiten is gestart
via de uitgestelde vergrendelingsfunctie
van de portieren, wordt de elektronische
sleutel mogelijk in de auto opgesloten.
●Als de elektrisch bedienbare achterklep
niet geheel sluit door de werking van de
klembeveiliging, terwi jl de achterklep auto-
matisch wordt gesloten nadat een uitge-
stelde vergrendeling van de portieren is
uitgevoerd, wordt de uitgestelde vergren-
delingsfunctie van de portieren geannu-
leerd en worden alle portieren ontgrendeld.
●Controleer voordat u de auto achterlaat of
alle portieren gesloten en vergrendeld zijn.
■Werkingsvoorwaarden handsfree elek-
trisch bedienbare achterklep (auto's
met handsfree elektrisch bedienbare
achterklep)
De handsfree elektrisch bedienbare achter-
klep wordt automatisch geopend/gesloten als
aan de volgende voorwaarden wordt vol-
daan:
●De handsfree-functie van de elektrisch
bedienbare achterklep is ingeschakeld
( → Blz. 126)
●Het contact staat UIT.
●De elektronische sleut el bevindt zich bin-
nen het werkingsbereik. (→ Blz. 181)
●Er wordt een voet onder het midden van de
achterbumper geplaatst en deze wordt van
de achterbumper vandaan bewogen.
De elektrisch bedienbare achterklep wordt
mogelijk ook bediend door een hand, elle-
boog, knie, enz. onder het midden van de
achterbumper te plaatsen en van de ach-
terbumper vandaan te bewegen. Houd het
lichaamsdeel dicht genoeg bij het midden
van de achterbumper.
■Situaties waarin de handsfree elektrisch
bedienbare achterklep mogelijk niet
goed werkt (auto's met handsfree elek-
trisch bedienbare achterklep)
In de volgende situaties werkt de handsfree
elektrisch bedienbare achterklep mogelijk
niet goed:
●Als een voet wordt gesignaleerd onder de
achterbumper
●Als er hard met een voet tegen de achter-
bumper wordt getrapt of als de achterbum-
per een poosje wordt aangeraakt
Als de achterbumper een poosje is aange-
raakt, wacht dan even voordat u de hands-
free elektrisch bedienbare achterklep weer
probeert te bedienen.
●Als de achterklep wordt bediend terwijl een
persoon zich te dicht bij de achterbumper
bevindt
●Als een externe bron van radiografische
signalen de communicatie tussen de elek-
tronische sleutel en de auto verstoort
( → Blz. 182)
●Wanneer de auto in de buurt van een bron
van elektromagnetische velden (zoals een
parkeerplaats voor betaald parkeren, een
tankstation, een elektrisch verwarmde weg
of tl-lampen) geparkeerd staat die de
gevoeligheid van de hands free elektrisch
bedienbare achterklep negatief beïnvloedt
●Wanneer de auto zich in de buurt bevindt
van een televisiezendmas t, elektriciteits-
centrale, radiozender, videowall, luchtha-
ven of andere locatie waar sterke
radiogolven of elektromagnetische velden
aanwezig zijn
●Als er een grote hoeveelheid water op de
achterbumper terechtkomt, bijvoorbeeld
wanneer de auto wordt gewassen of bij
zware regenval
●Wanneer er modder, sneeuw, ijs, e.d. op
de achterbumper zit
●Als de auto enige tijd geparkeerd is in de
buurt van objecten die kunnen bewegen en
in contact kunnen komen met de achter-
bumper, zoals planten
●Wanneer een accessoire op de achter-
bumper is gemonteerd
Schakel de handsfree-functie van de elek-
trisch bedienbare achterklep uit als een
accessoire is gemonteerd.
■Voorkomen van onbedoeld bedienen
van de handsfree elektrisch bedienbare
achterklep (auto's met handsfree elek-
trisch bedienbare achterklep)
Als er zich een elektronische sleutel in het
werkingsbereik bevindt, kan de handsfree
elektrisch bedienbare achterklep mogelijk
onbedoeld worden bediend. Pas daarom in
de volgende situaties op.
pM_RAV4_OM_OM42D20E_(EE).book Page 175 Friday, August 7, 2020 1:15 PM
