2021 TOYOTA RAV4 Instructieboekje (in Dutch)

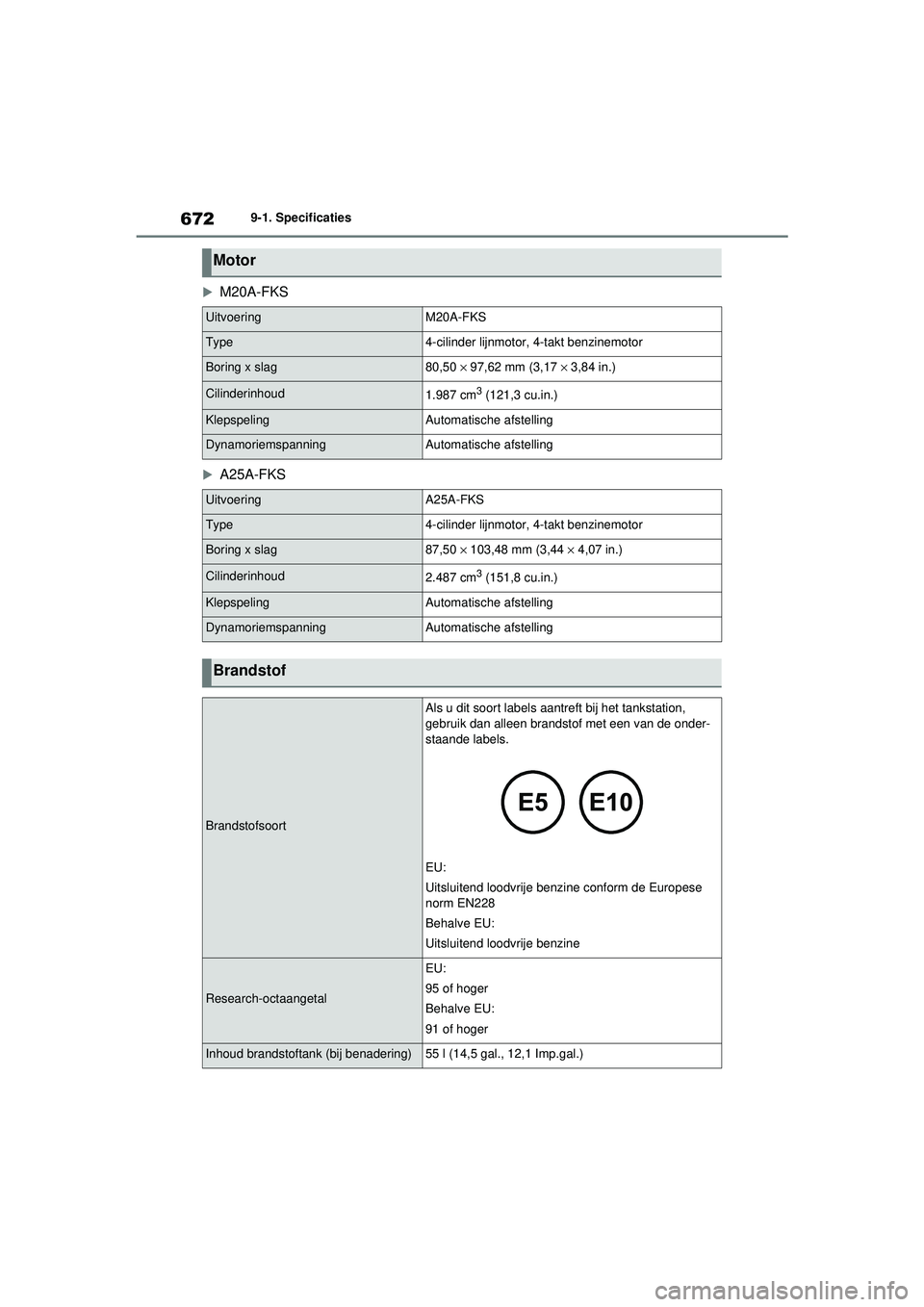

6729-1. Specificaties

M20A-FKS
A25A-FKS
Motor
UitvoeringM20A-FKS
Type4-cilinder lijnmotor, 4-takt benzinemotor
Boring x slag80,50 × 97,62 mm (3,17 × 3,84 in.)
Cilinderinhoud1.987 cm3 (121,3 cu.in.)
KlepspelingAutomatische afstelling
DynamoriemspanningAutomatische afstelling
UitvoeringA25A-FKS
Type4-cilinder lijnmotor, 4-takt benzinemotor
Boring x slag87,50 × 103,48 mm (3,44 × 4,07 in.)
Cilinderinhoud2.487 cm3 (151,8 cu.in.)
KlepspelingAutomatische afstelling
DynamoriemspanningAutomatische afstelling
Brandstof
Brandstofsoort
Als u dit soort labels aantreft bij het tankstation,
gebruik dan alleen brandstof met een van de onder-
staande labels.
EU:
Uitsluitend loodvrije benzine conform de Europese
norm EN228
Behalve EU:
Uitsluitend loodvrije benzine
Research-octaangetal
EU:
95 of hoger
Behalve EU:
91 of hoger
Inhoud brandstoftank (bij benadering)55 l (14,5 gal., 12,1 Imp.gal.)
pM_RAV4_OM_OM42D20E_(EE).book Page 672 Friday, August 7, 2020 1:15 PM

673
9
9-1. Specificaties
Voertuigspecificaties
■Inhoud (verversen
⎯ (bij benadering)*)
*: De aangegeven hoeveelheid motorolie is een refe rentiehoeveelheid voor het verversen van
de motorolie. Breng de motor op bedrijfstemperatuur en zet de motor uit, wacht ten minste 5
minuten en controleer het oliepeil met de peilstok.
■Keuze motorolie
De motor is af fabriek gevuld met origi-
nele Toyota-motoroli e. Toyota beveelt
het gebruik van originele Toyota-motor-
olie aan. Er kan ook andere motorolie
van gelijkwaardige kwaliteit worden
gebruikt.
Oliesoort:
0W-16:
API grade SN “Resource-Conserving”
of SN PLUS “Resource-Conserving”
multigrade-motorolie
0W-20 en 5W-30:
API SL “Energy-Conserving”, SM
“Energy-Conserving”, SN “Resource-
Conserving” of SN PLUS “Resource-
Conserving”; of ILSAC multigrade-
motorolie
Aanbevolen viscositeit (SAE):
Uw Toyota is af fabriek gevuld met
motorolie met een viscositeit van SAE
0W-16. Deze motorolie is de beste
keuze voor uw auto vanwege een laag
brandstofverbruik en goede starteigen-
schappen bij koud weer.
U kunt de visco siteit SAE 0W-20
gebruiken als SAE 0W -16 niet beschik-
baar is. Deze dient echter bij de vol-
gende verversing vervangen te worden door SAE 0W-16.
Aanbevolen
Te verwachten temperatuurbereik
tot de volgende verversing
Viscositeit (als voorbeeld wordt hier
0W-16 gebruikt):
• Het gedeelte 0W in 0W-16 geeft aan dat de olie ervoor zorgt dat de motor
goed start bij koud weer. Olie met
een lage waarde voor de W zorgt dat
de motor goed start bij koud weer.
• Het gedeelte 16 in 0W-16 geeft de viscositeit van de olie weer als de
olie een hoge temperatuur heeft.
Olie met een hogere viscositeit
(hogere waarde) is mogelijk beter
geschikt wanneer met hoge snelhe-
den of met veel belading wordt gere-
den.
Smeersysteem
M20A-FKSA25A-FKS
Met filter4,3 l (4,5 qt., 3,8 Imp. qt.)4,5 l (4,8 qt., 4,0 Imp. qt.)
Zonder filter3,9 l (4,1 qt., 3,4 Imp. qt.)4,2 l (4,4 qt., 3,7 Imp. qt.)
A
B
pM_RAV4_OM_OM42D20E_(EE).book Page 673 Friday, August 7, 2020 1:15 PM

6749-1. Specificaties
Merktekens oliekwaliteit:
Let er bij het aanschaffen van motorolie
op of ten minste één van beide boven-
staande symbolen op de verpakking is
gedrukt.API-symbool
Bovenste deel: API SERVICE SN geeft de
kwaliteit van de motorolie aan en is vastge-
steld door API (American Petroleum Insti-
tute).
Middelste deel: SAE 0W-16 geeft de viscosi-
teit aan.
Onderste deel: In dit deel staat “Resource-
Conserving”, wat staat voor brandstofbespa-
rende en groene eigenschappen.
ILSAC-symbool
Het ILSAC-symbool (International Lubricant
Standardization and Approval Committee)
staat op de voorzijde van de verpakking.

M20A-FKS motor
*: De inhoud van het koelsysteem is de referentiehoeveelheid.
Als vervanging noodzakelijk is, neem dan contact op met een erkende Toyota-dealer of her-
steller/reparateur of een andere naar behoren gekwalificeerde en uitgeruste deskundige.

A25A-FKS motor
A
B
Koelsysteem
Inhoud*
Met Multidrive
CVT6,9 l (7,3 qt., 6,1 Imp.qt.)
Met handge-
schakelde
transmissie
6,4 l (6,8 qt., 5,6 Imp.qt.)
Soort koelvloeistof
Gebruik een van de volgende middelen:
• Toyota Super Long Life Coolant
• Of een gelijkwaardig product
Gebruik niet uitsluitend kraanwater.
Inhoud*
Zonder
motorolie-
koeler
6,9 l (7,3 qt., 6,1 Imp.qt.)
Met motorolie-
koeler7,0 l (7,4 qt., 6,2 Imp.qt.)
Soort koelvloeistof
Gebruik een van de volgende middelen:
• Toyota Super Long Life Coolant
• Of een gelijkwaardig product
Gebruik niet uitsluitend kraanwater.
pM_RAV4_OM_OM42D20E_(EE).book Page 674 Friday, August 7, 2020 1:15 PM

675
9

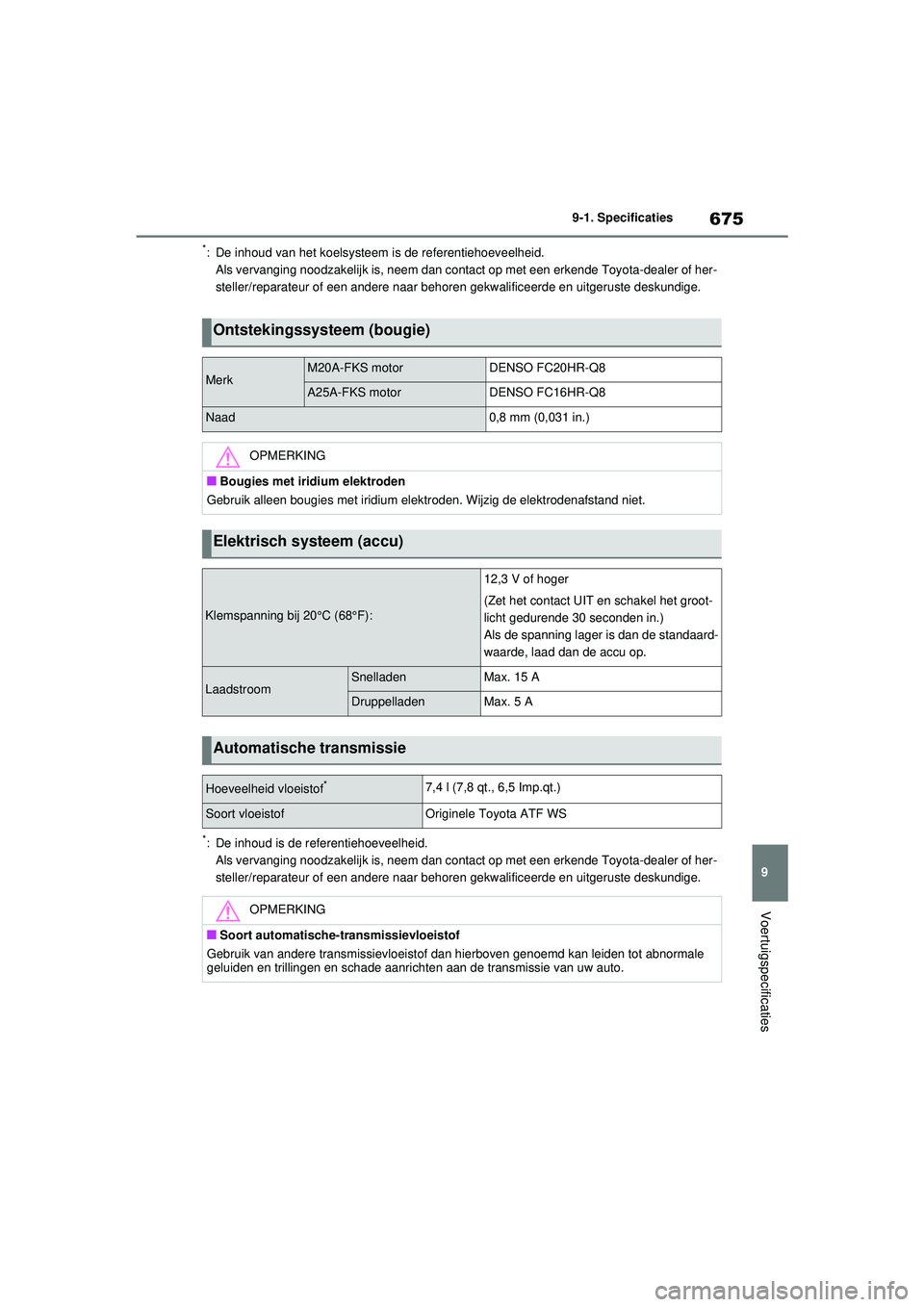

9-1. Specificaties
Voertuigspecificaties
*: De inhoud van het koelsysteem
is de referentiehoeveelheid.
Als vervanging noodzakelijk is, neem dan contact op met een erkende Toyota-dealer of her-
steller/reparateur of een andere naar behoren gekwalificeerde en uitgeruste deskundige.
*: De inhoud is de referentiehoeveelheid.
Als vervanging noodzakelijk is, neem dan contact op met een erkende Toyota-dealer of her-
steller/reparateur of een andere naar behoren gekwalificeerde en uitgeruste deskundige.
Ontstekingssysteem (bougie)
MerkM20A-FKS motorDENSO FC20HR-Q8
A25A-FKS motorDENSO FC16HR-Q8
Naad0,8 mm (0,031 in.)
OPMERKING
■Bougies met iridium elektroden
Gebruik alleen bougies met iridium elek troden. Wijzig de elektrodenafstand niet.
Elektrisch systeem (accu)
Klemspanning bij 20°C (68°F):
12,3 V of hoger
(Zet het contact UIT en schakel het groot-
licht gedurende 30 seconden in.)
Als de spanning lager is dan de standaard-
waarde, laad dan de accu op.
LaadstroomSnelladenMax. 15 A
DruppelladenMax. 5 A
Automatische transmissie
Hoeveelheid vloeistof*7,4 l (7,8 qt., 6,5 Imp.qt.)
Soort vloeistofOriginele Toyota ATF WS
OPMERKING
■Soort automatische-transmissievloeistof
Gebruik van andere transmis sievloeistof dan hierboven gen oemd kan leiden tot abnormale
geluiden en trillingen en schade aanricht en aan de transmissie van uw auto.
pM_RAV4_OM_OM42D20E_(EE).book Page 675 Friday, August 7, 2020 1:15 PM

6769-1. Specificaties
*: De inhoud is de referentiehoeveelheid.Als vervanging noodzakelijk is, neem dan contact op met een erkende Toyota-dealer of her-
steller/reparateur of een andere naar behoren gekwalificeerde en uitgeruste deskundige.
Multidrive CVT
Hoeveelheid
vloeistof*
Zonder Stop & Start-systeem8,6 l (9,1 qt., 7,6 Imp.qt.)
Met Stop & Start-systeem8,3 l (8,8 qt., 7,3 Imp.qt.)
Soort vloeistofOriginele Toyota CVT FE-vloeistof
OPMERKING
■Soort Multidrive-vloeistof
Gebruik van andere Multidrive-vloeistof dan hierboven genoemd kan leiden tot abnormale
geluiden en trillingen en schade aanrichten aan de Multidrive CVT van uw auto.
Handgeschakelde transmissie
Hoeveelheid transmissievloeistof1,5 l (1,6 qt., 1,3 Imp.qt.)
Type transmissie-olieToyota handgeschakelde-trans missievloeistof type
LV GL-4 75W of gelijkwaardig
OPMERKING
■Handgeschakelde transmissievloeistof
●Houd er rekening mee dat, afhankelijk van de specifieke kenmerken van de transmissie-
vloeistof die is gebruikt of de omstandigheden, het geluid bij het stationair draaien, het
schakelgevoel en/of het brandsto fverbruik kunnen afwijken. In het ergste geval kan ver-
keerde transmissievloeistof of verkeerd gebruik schade aan de transmissie veroorzaken.
Toyota raadt voor optimale prestaties het ge bruik van originele TOYOTA transmissievloei-
stof type LV GL-4 75W aan.
●Uw auto is af fabriek gevuld met originel e Toyota handgeschakelde-transmissievloeistof
type LV GL-4 75W. Gebruik alleen door To yota goedgekeurde originele Toyota handge-
schakelde-transmissievl oeistof type LV GL-4 75W of gelijkwaardig met de hierboven aan-
gegeven specificatie. Neem voor meer in formatie contact op met een erkende Toyota-
dealer of hersteller/reparateur of een andere naar behoren gekwalificeerde en uitgeruste
deskundige.
Koppeling
Vrije slag koppelingspedaal3 ⎯ 15 mm (0,1 ⎯ 0,6 in.)
Soort vloeistofSAE J1703 of FMVSS Nr. 116 DOT 3
SAE J1704 of FMVSS Nr. 116 DOT 4
pM_RAV4_OM_OM42D20E_(EE).book Page 676 Friday, August 7, 2020 1:15 PM

677
9
9-1. Specificaties
Voertuigspecificaties
Uw auto is af fabriek gevuld met originele Toyota-differentieelolie.
Gebruik alleen originele Toyota differentieelolie of een gelijkwaardige olie die vol-
doet aan de bovenstaande specificatie. Neem
voor meer informatie contact op met
een erkende Toyota-dealer of hersteller/reparateur of een andere naar behoren
gekwalificeerde en uitgeruste deskundige.
Uw auto is af fabriek gevuld met originele Toyota-differentieelolie.
Gebruik alleen originele Toyota differentieelolie of een gelijkwaardige olie die vol-
doet aan de bovenstaande specificatie. Neem voor meer informatie contact op met
een erkende Toyota-dealer of hersteller/reparateur of een andere naar behoren
gekwalificeerde en uitgeruste deskundige.
Tussenbak (Dynamic Torque Control AWD-uitvoeringen)
Inhoud0,45 l (0,48 qt., 0,40 Imp.qt.)
Oliesoort en viscositeitOriginele Toyota-differentieelolie LX
75W-85 GL-5 of gelijkwaardig
Tussenbak (Dynamic Torque Vectoring AWD-uitvoeringen)
Inhoud0,39 l (0,41 qt., 0,34 Imp.qt.)
OliesoortOriginele Toyota-differentieelolie LX
OPMERKING
■Voorzorgsmaatregel type tussenbakolie
Gebruik van andere tussenbakolie dan de voor geschreven olie kan leiden tot abnormale
geluiden en trillingen en schade aanrichten aan de tussenbak van uw auto.
Achterdifferentieel (Dynamic Torque Control AWD-uitvoeringen)
Inhoud0,5 l (0,5 qt., 0,4 Imp.qt.)
Oliesoort en viscositeitOriginele Toyota-differentieelolie LX
75W-85 GL-5 of gelijkwaardig
pM_RAV4_OM_OM42D20E_(EE).book Page 677 Friday, August 7, 2020 1:15 PM

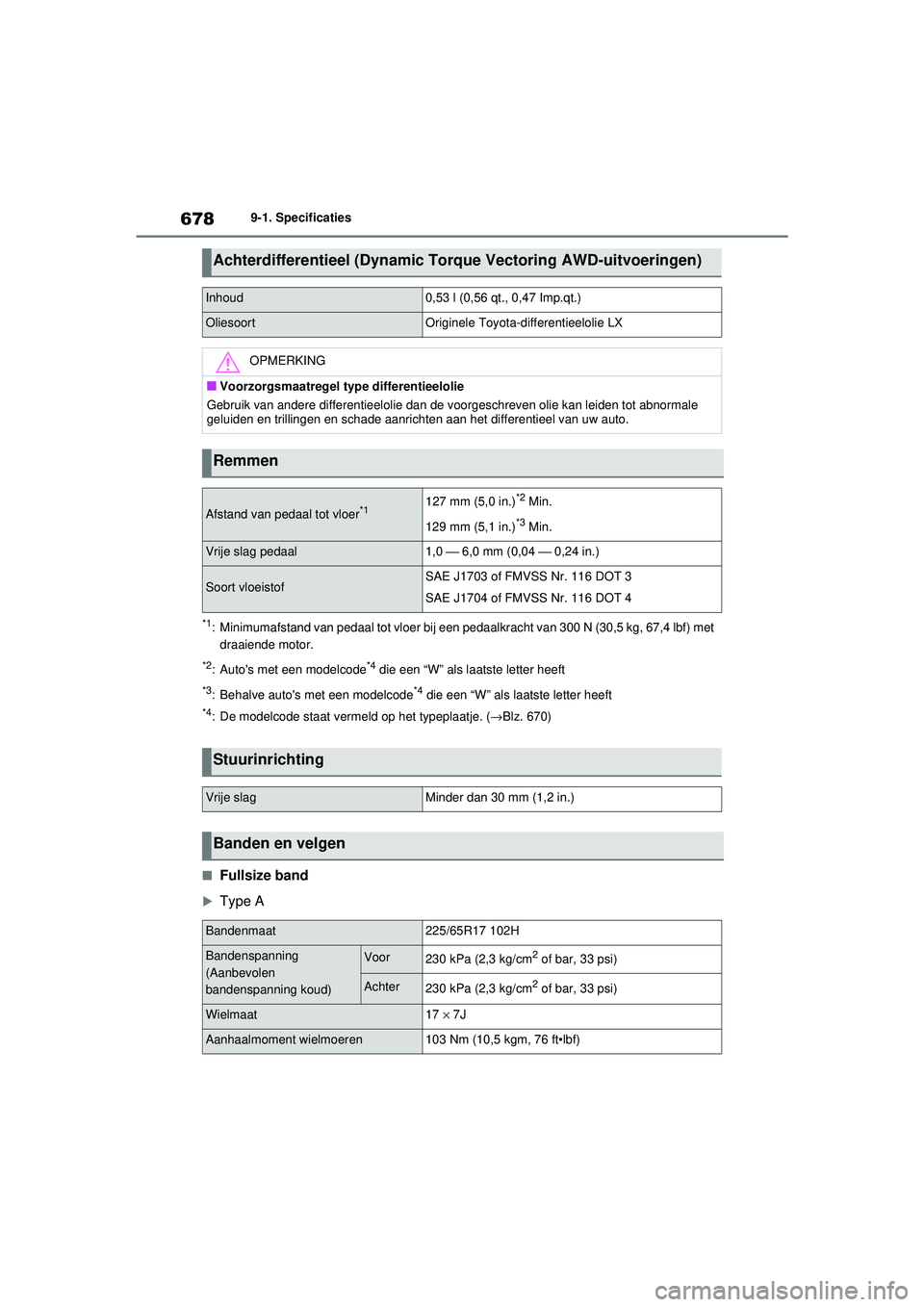

6789-1. Specificaties
*1: Minimumafstand van pedaal tot vloer bij een pedaalkracht van 300 N (30,5 kg, 67,4 lbf) met draaiende motor.
*2: Auto's met een modelcode*4 die een “W” als laatste letter heeft
*3: Behalve auto's met een modelcode*4 die een “W” als laatste letter heeft
*4: De modelcode staat vermeld op het typeplaatje. ( →Blz. 670)
■Fullsize band
Type A
Achterdifferentieel (Dynamic Torq ue Vectoring AWD-uitvoeringen)
Inhoud0,53 l (0,56 qt., 0,47 Imp.qt.)
OliesoortOriginele Toyota-differentieelolie LX
OPMERKING
■Voorzorgsmaatregel type differentieelolie
Gebruik van andere differentieelolie dan de voorgeschreven olie kan leiden tot abnormale
geluiden en trillingen en schade aanricht en aan het differentieel van uw auto.
Remmen
Afstand van pedaal tot vloer*1127 mm (5,0 in.)*2 Min.
129 mm (5,1 in.)
*3 Min.
Vrije slag pedaal1,0 ⎯ 6,0 mm (0,04 ⎯ 0,24 in.)
Soort vloeistofSAE J1703 of FMVSS Nr. 116 DOT 3
SAE J1704 of FMVSS Nr. 116 DOT 4
Stuurinrichting
Vrije slagMinder dan 30 mm (1,2 in.)
Banden en velgen
Bandenmaat225/65R17 102H
Bandenspanning
(Aanbevolen
bandenspanning koud)Voor230 kPa (2,3 kg/cm2 of bar, 33 psi)
Achter230 kPa (2,3 kg/cm2 of bar, 33 psi)
Wielmaat17 × 7J
Aanhaalmoment wielmoeren103 Nm (10,5 kgm, 76 ft•lbf)
pM_RAV4_OM_OM42D20E_(EE).book Page 678 Friday, August 7, 2020 1:15 PM

679
9

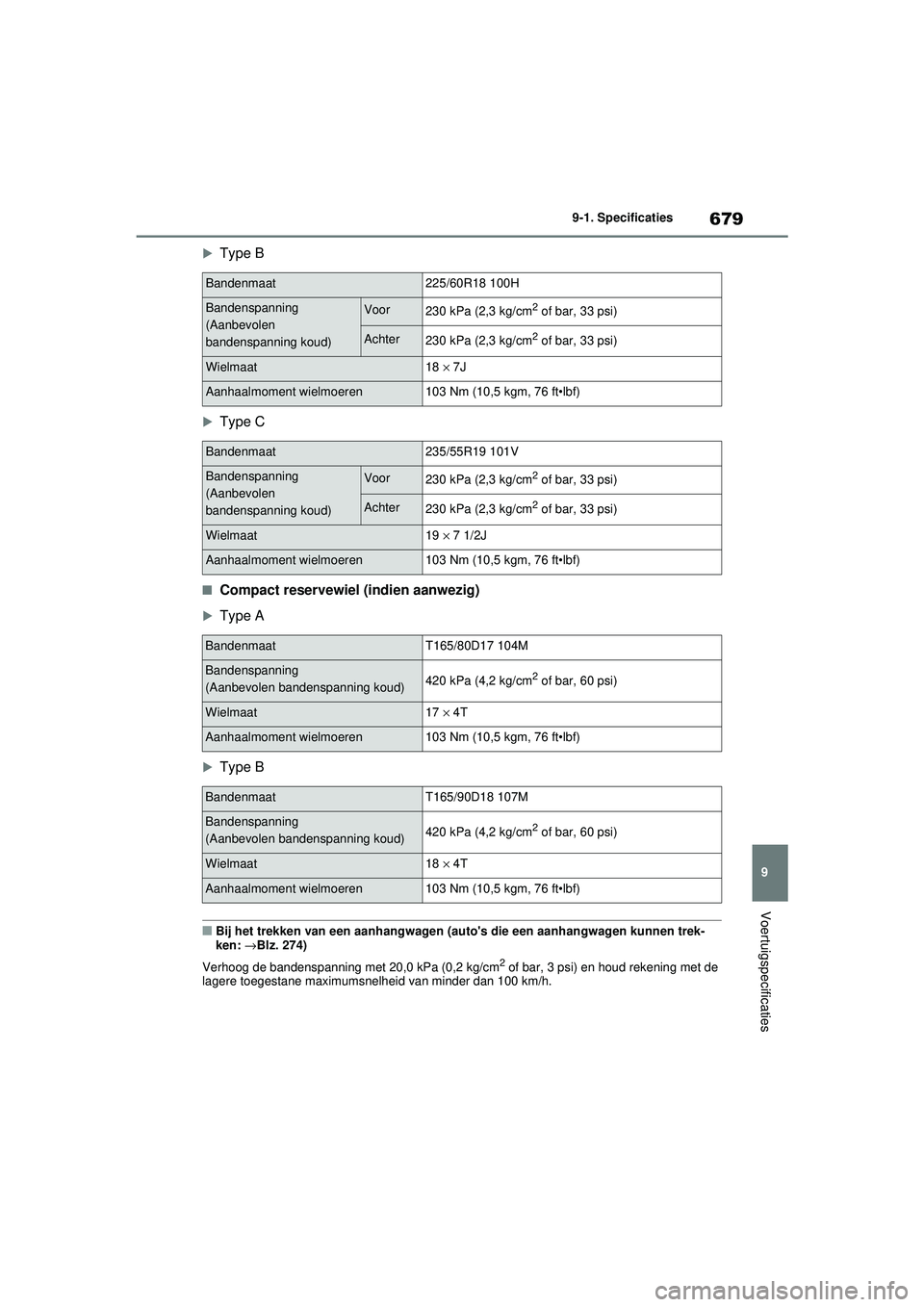

9-1. Specificaties
Voertuigspecificaties
Type B
Type C
■Compact reservewiel (indien aanwezig)
Type A
Type B
■Bij het trekken van een aanhangwagen (auto's die een aanhangwagen kunnen trek-
ken:
→Blz. 274)
Verhoog de bandenspanning met 20,0 kPa (0,2 kg/cm
2 of bar, 3 psi) en houd rekening met de
lagere toegestane maximumsnelheid van minder dan 100 km/h.
Bandenmaat225/60R18 100H
Bandenspanning
(Aanbevolen
bandenspanning koud)Voor230 kPa (2,3 kg/cm2 of bar, 33 psi)
Achter230 kPa (2,3 kg/cm2 of bar, 33 psi)
Wielmaat18 × 7J
Aanhaalmoment wielmoeren103 Nm (10,5 kgm, 76 ft•lbf)
Bandenmaat235/55R19 101V
Bandenspanning
(Aanbevolen
bandenspanning koud)Voor230 kPa (2,3 kg/cm2 of bar, 33 psi)
Achter230 kPa (2,3 kg/cm2 of bar, 33 psi)
Wielmaat19 × 7 1/2J
Aanhaalmoment wielmoeren103 Nm (10,5 kgm, 76 ft•lbf)
BandenmaatT165/80D17 104M
Bandenspanning
(Aanbevolen bandenspanning koud)420 kPa (4,2 kg/cm2 of bar, 60 psi)
Wielmaat17 × 4T
Aanhaalmoment wielmoeren103 Nm (10,5 kgm, 76 ft•lbf)
BandenmaatT165/90D18 107M
Bandenspanning
(Aanbevolen bandenspanning koud)420 kPa (4,2 kg/cm2 of bar, 60 psi)
Wielmaat18 × 4T
Aanhaalmoment wielmoeren103 Nm (10,5 kgm, 76 ft•lbf)
pM_RAV4_OM_OM42D20E_(EE).book Page 679 Friday, August 7, 2020 1:15 PM
