2021 TOYOTA RAV4 Instructieboekje (in Dutch)

5206-1. Gebruik van de airconditioning en de achterruitverwarming
●Doe het volgende om de prestaties van de
airconditioning te verbeteren:
• Wijzig de aanjagersnelheid
• Schakel de ECO-rijmodus uit ( →Blz. 436)
■Wanneer de buitentemperatuur tot bijna
0°C daalt
De ontvochtigingsfuncti e werkt mogelijk niet,
zelfs niet wanneer de toets A/C wordt inge-
drukt.
■Geuren ventilatie en airconditioning
●Zet de airconditioning in de buitenluchtmo-
dus om frisse lucht binnen te laten.
●Tijdens het gebruik kunnen verschillende
geuren van binnen en buiten de auto in het
airconditioningsysteem terechtkomen. Dit
kan tot gevolg hebben dat de lucht die uit
de uitstroomopeningen komt niet lekker
ruikt.
●Het voorkomen van mogelijke geuren:
• We raden u aan het airconditioningsys- teem in de buitenluchtmodus te zetten
voordat u de motor uitschakelt.
• Mogelijk wordt het inschakelen van de aanjager direct nadat de airconditioning in
de automatische modus wordt ingescha-
keld even vertraagd.
●Bij het parkeren schakelt het systeem
automatisch de buitenluchtmodus in voor
een betere luchtcirculatie in de auto, wat
helpt om geuren bij het starten van de auto
te verminderen.
■De airconditioning blijft in werking als
de motor is uitgezet door het Stop &
Start-systeem (auto's met Stop & Start-
systeem)
Als de motor wordt afgezet doordat het Stop
& Start-systeem in werking is, worden de
koel-, verwarmings- en ontvochtigingsfunc-
ties uitgeschakeld en blaast het systeem
alleen lucht die op kamertemperatuur is. Druk
op de uitschakeltoets van het Stop & Start-
systeem om te voorkomen dat de airconditio-
ning wordt uitgeschakeld en gebruik het Stop
& Start-systeem niet.
■Als de voorruit beslagen is en de motor
is uitgezet door het Stop & Start-sys-
teem (auto's met Stop & Start-systeem)
Druk op de schakelaar voorruitontwaseming
om de motor opnieuw te starten en de voor-
ruit te ontwasemen.
Druk als de voorruit blijft beslaan op de uit-
schakeltoets van het Stop & Start-systeem
en gebruik het Stop & Start-systeem niet.
■Wanneer er een geur vrijkomt uit de air-
conditioning als de motor is uitgezet
door het Stop & Start-systeem (auto's
met Stop & Start-systeem)
Druk op de uitschakeltoets van het Stop &
Start-systeem om de motor weer te starten.
■Interieurfilter
→ Blz. 585
■Persoonlijke voorkeursinstellingen
De instellingen (bijv. de werking van de toets
AUTO van de airconditioning) kunnen wor-
den gewijzigd.
(Systemen met mogelijkheden voor persoon-
lijke voorkeur sinstellingen: →Blz. 694)
WAARSCHUWING
■Voorkomen dat de voorruit beslaat
Gebruik de schakelaar voor de voorruitont-
waseming niet in combinatie met koele
lucht bij zeer vochtig weer.
Het verschil tussen de buitentemperatuur
en de temperatuur van de voorruit zorgt
ervoor dat de buitenkant van de voorruit
beslaat, waardoor het zicht wordt belem-
merd.
■Als de buitenspiegelverwarming
ingeschakeld is (indien aanwezig)
Raak het spiegeloppervlak van de buiten-
spiegels niet aan wanneer de buitenspie-
gelverwarming is ingeschakeld.
OPMERKING
■Voorkomen van ontlading van de
accu
Laat de airconditioning niet langer inge-
schakeld dan noodzakelijk is als de motor
niet draait.
pM_RAV4_OM_OM42D20E_(EE).book Page 520 Friday, August 7, 2020 1:15 PM

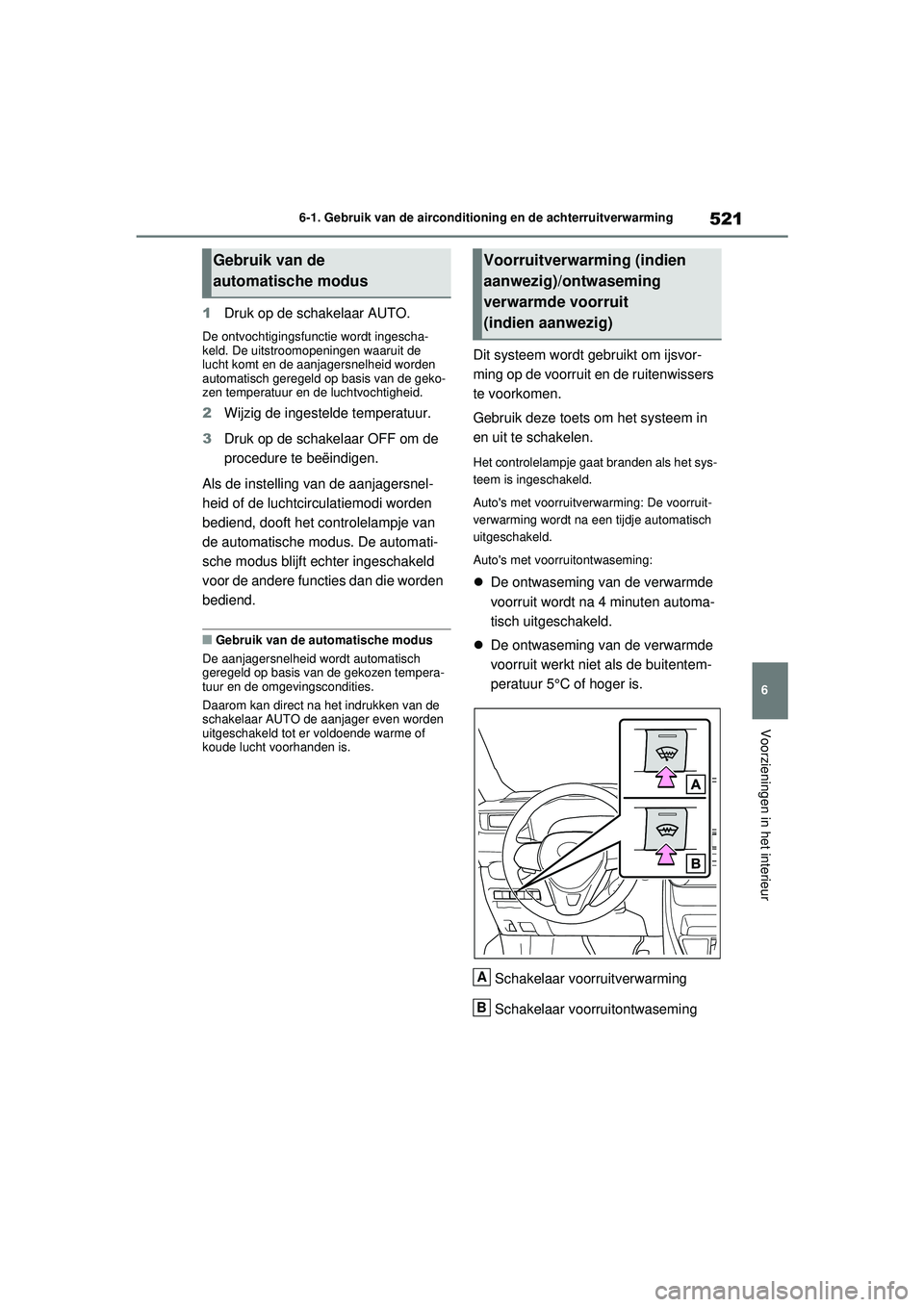

521
6
6-1. Gebruik van de airconditioning en de achterruitverwarming
Voorzieningen in het interieur
1
Druk op de schakelaar AUTO.
De ontvochtigingsfunctie wordt ingescha-
keld. De uitstroomopeningen waaruit de
lucht komt en de aanjagersnelheid worden
automatisch geregeld op basis van de geko-
zen temperatuur en de luchtvochtigheid.
2Wijzig de ingestelde temperatuur.
3 Druk op de schakelaar OFF om de
procedure te beëindigen.
Als de instelling van de aanjagersnel-
heid of de luchtcirculatiemodi worden
bediend, dooft het controlelampje van
de automatische modus. De automati-
sche modus blijft echter ingeschakeld
voor de andere functies dan die worden
bediend.
■Gebruik van de automatische modus
De aanjagersnelheid wordt automatisch
geregeld op basis van de gekozen tempera-
tuur en de omgevingscondities.
Daarom kan direct na het indrukken van de
schakelaar AUTO de aanjager even worden
uitgeschakeld tot er voldoende warme of
koude lucht voorhanden is.
Dit systeem wordt gebruikt om ijsvor-
ming op de voorruit en de ruitenwissers
te voorkomen.
Gebruik deze toets om het systeem in
en uit te schakelen.
Het controlelampje gaat branden als het sys-
teem is ingeschakeld.
Auto's met voorruitverwarming: De voorruit-
verwarming wordt na een tijdje automatisch
uitgeschakeld.
Auto's met voorruitontwaseming:
 De ontwaseming van de verwarmde
voorruit wordt na 4 minuten automa-
tisch uitgeschakeld.
 De ontwaseming van de verwarmde
voorruit werkt niet als de buitentem-
peratuur 5°C of hoger is.
Schakelaar voorruitverwarming
Schakelaar voorruitontwaseming
Gebruik van de
automatische modusVoorruitverwarming (indien
aanwezig)/ontwaseming
verwarmde voorruit
(indien aanwezig)
A
B
pM_RAV4_OM_OM42D20E_(EE).book Page 521 Friday, August 7, 2020 1:15 PM

5226-1. Gebruik van de airconditioning en de achterruitverwarming
Deze functie regelt automatisch de
luchtcirculatie van de airconditioning,
zodat prioriteit wordt gegeven aan de
voorstoelen. Wanneer de voorpassa-
giersstoel niet bezet is, stroomt er
mogelijk alleen lucht naar de bestuur-
dersstoel. Onnodig gebruik van de air-
conditioning wordt onderdrukt, wat
zorgt voor een lager brandstofverbruik.
De geconcentreerde luchtcirculatiemo-
dus voor de voorstoel werkt in de vol-
gende situaties:
Er worden geen passagiers gesigna-
leerd op de achterstoelen
 De voorruitverwarming is niet in wer-
king
Wanneer de modus in werking is,
brandt .
■Geconcentreerde luchtcirculatie-
modus voorstoel handmatig in-/
uitschakelen
Wanneer de geconcentreerde luchtcir-
culatiemodus voor de voorstoel is inge-
schakeld, kan met de schakelaar worden ingesteld of de lucht alleen
naar de voorstoelen
moet stromen of
naar alle stoelen. Wanneer de modus
handmatig wordt bediend, stopt de
automatische regeling van de luchtcir-
culatie.
Druk op op het bedieningspaneel
van de airco om de luchtcirculatie in te
stellen.
 Controlelampje brandt: Luchtstroom
alleen naar de voorstoelen
 Controlelampje uit: Luchtstroom
naar alle stoelen
■Werking van de automatische luchtcir-
culatie
●Voor het behoud van een comfortabel inte-
rieur kan de luchtstroom, direct nadat de
motor is gestart en op andere momenten,
afhankelijk van de buitentemperatuur, naar
stoelen zonder passagiers worden geleid.
●Als, nadat de motor is gestart, passagiers
in de auto van plaats veranderen of in- of
uit de auto stappen, kan het systeem de
aanwezigheid van passagiers niet goed
bepalen en werkt de automatische regeling
van de luchtcirculatie niet.
■Handmatige regeling van de luchtcircu-
latie
Zelfs wanneer de functie handmatig wordt
ingesteld om de luchtstroom alleen naar de
voorstoelen te leiden, wordt mogelijk automa-
tisch lucht naar alle stoelen geleid wanneer
een achterstoel bezet is.
■Terugkeren naar automatische luchtcir-
culatie
1 Zet het contact UIT terwijl het controle-
lampje uit is.
2 Wacht ten minste 60 minuten en zet het
contact AAN.
WAARSCHUWING
■Voorkomen van brandwonden
●Auto's met voorruitverwarming: Raak
het onderste deel van de voorruit en de
gedeeltes bij de voorstijlen niet aan
wanneer de voorruitverwarming is inge-
schakeld.
●Auto's met voorruitontwaseming: Raak
de voorruit (met name het onderste
deel) niet aan, omdat het oppervlak heet
kan worden wanneer de voorruitontwas-
eming is ingeschakeld.
Geconcentreerde
luchtcirculatiemodus
voorstoel (S-FLOW-modus)
pM_RAV4_OM_OM42D20E_(EE).book Page 522 Friday, August 7, 2020 1:15 PM

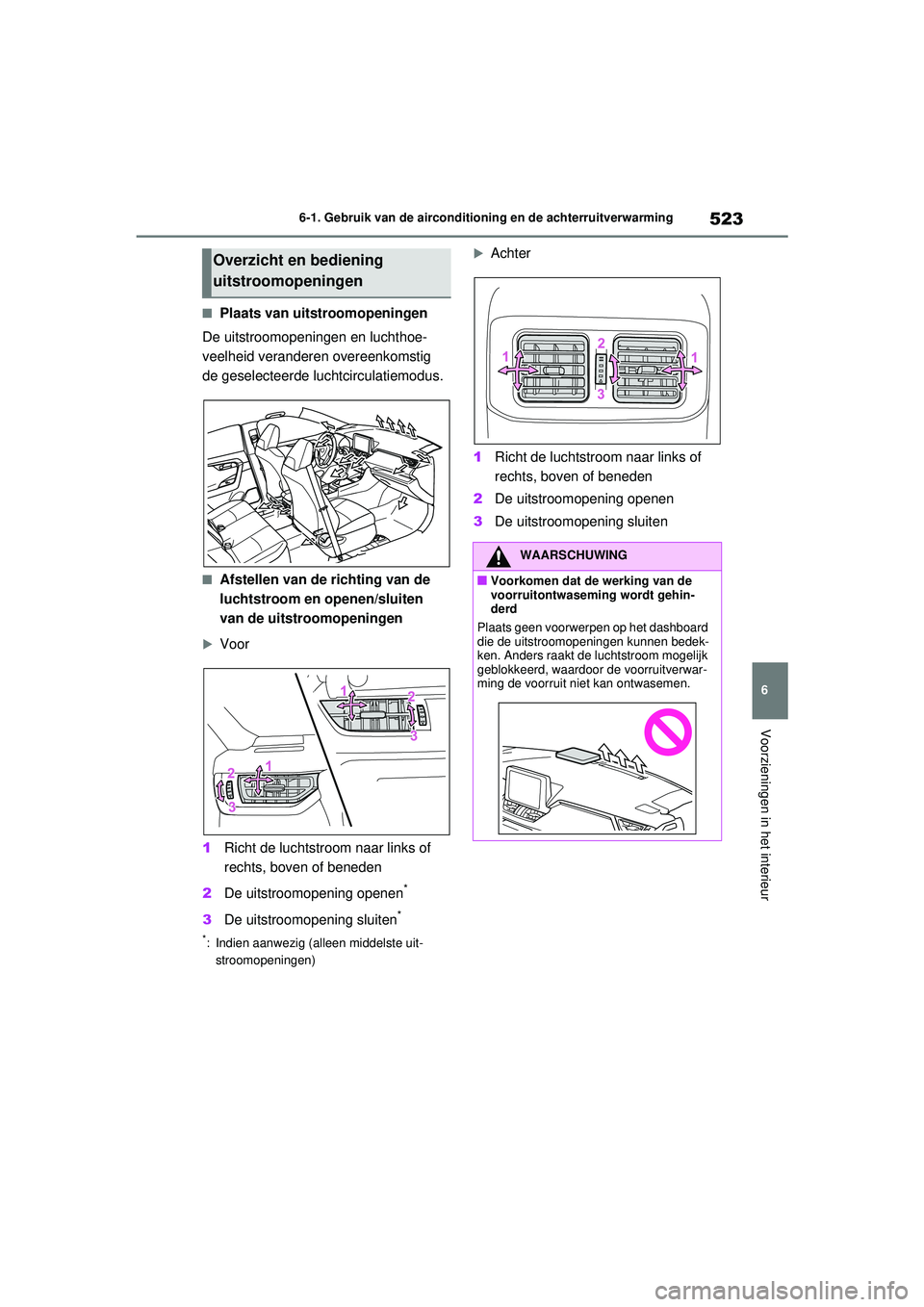

523
6
6-1. Gebruik van de airconditioning en de achterruitverwarming
Voorzieningen in het interieur
■Plaats van uitstroomopeningen
De uitstroomopeningen en luchthoe-
veelheid veranderen overeenkomstig
de geselecteerde luchtcirculatiemodus.
■Afstellen van de richting van de
luchtstroom en openen/sluiten
van de uitstroomopeningen
Voor
1 Richt de luchtstroom naar links of
rechts, boven of beneden
2 De uitstroomopening openen
*
3De uitstroomopening sluiten*
*: Indien aanwezig (alleen middelste uit-
stroomopeningen) 
Achter
1 Richt de luchtstroom naar links of
rechts, boven of beneden
2 De uitstroomopening openen
3 De uitstroomopening sluitenOverzicht en bediening
uitstroomopeningen
WAARSCHUWING
■Voorkomen dat de werking van de
voorruitontwaseming wordt gehin-
derd
Plaats geen voorwerpen op het dashboard
die de uitstroomopeningen kunnen bedek-
ken. Anders raakt de luchtstroom mogelijk
geblokkeerd, waardoor de voorruitverwar-
ming de voorruit niet kan ontwasemen.
pM_RAV4_OM_OM42D20E_(EE).book Page 523 Friday, August 7, 2020 1:15 PM

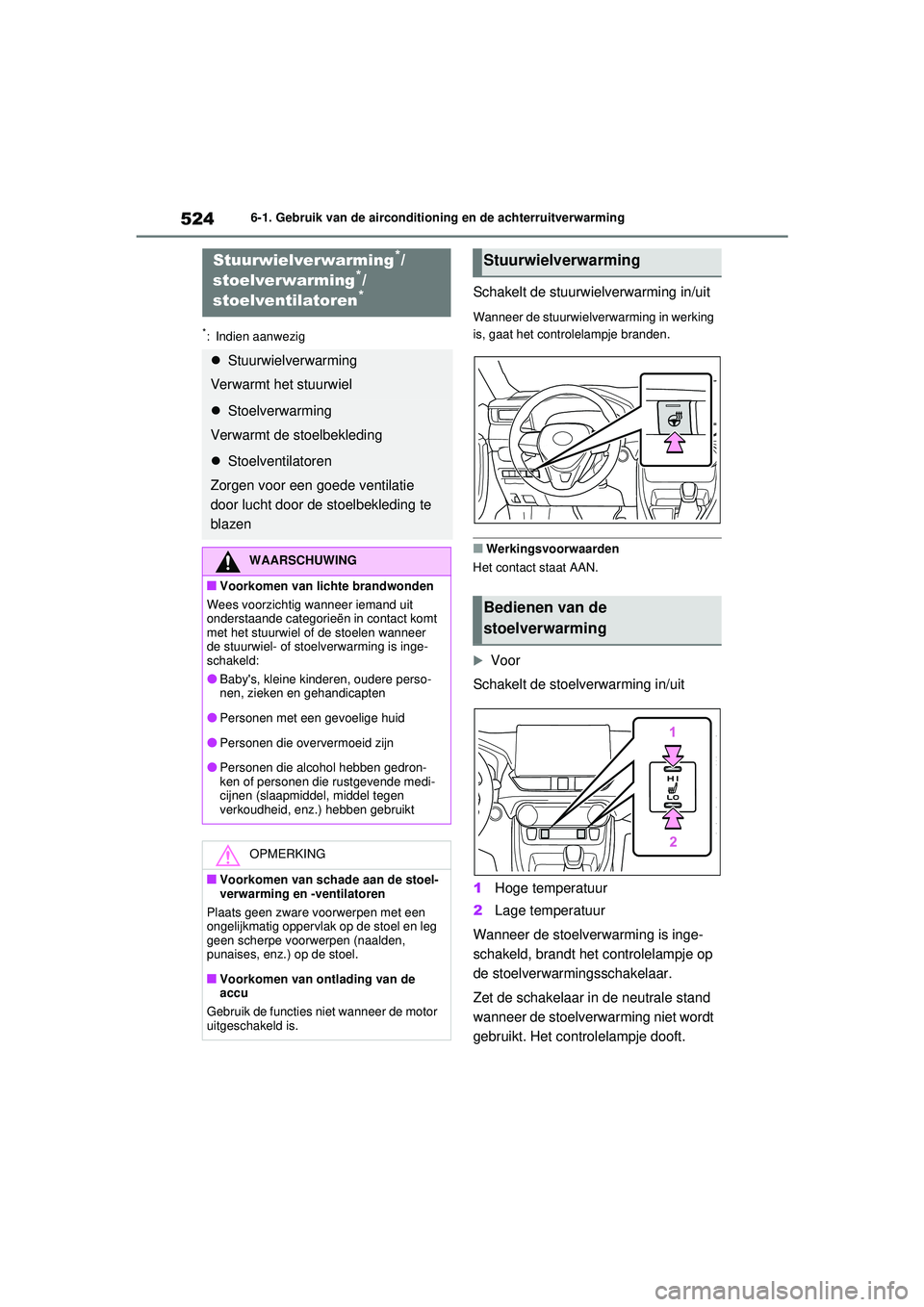

5246-1. Gebruik van de airconditioning en de achterruitverwarming
*: Indien aanwezig
Schakelt de stuurwielverwarming in/uit
Wanneer de stuurwielverwarming in werking
is, gaat het controlelampje branden.
■Werkingsvoorwaarden
Het contact staat AAN.

Voor
Schakelt de stoelverwarming in/uit
1 Hoge temperatuur
2 Lage temperatuur
Wanneer de stoelverwarming is inge-
schakeld, brandt het controlelampje op
de stoelverwarmingsschakelaar.
Zet de schakelaar in de neutrale stand
wanneer de stoelverwarming niet wordt
gebruikt. Het controlelampje dooft.
Stuurwielverwarming*/
stoelverwarming*/
stoelventilatoren*
 Stuurwielverwarming
Verwarmt het stuurwiel
 Stoelverwarming
Verwarmt de stoelbekleding
 Stoelventilatoren
Zorgen voor een goede ventilatie
door lucht door de stoelbekleding te
blazen
WAARSCHUWING
■Voorkomen van lichte brandwonden
Wees voorzichtig wanneer iemand uit
onderstaande categorieën in contact komt
met het stuurwiel of de stoelen wanneer
de stuurwiel- of stoelverwarming is inge-
schakeld:
●Baby's, kleine kinderen, oudere perso-
nen, zieken en gehandicapten
●Personen met een gevoelige huid
●Personen die oververmoeid zijn
●Personen die alcohol hebben gedron-
ken of personen die rustgevende medi-
cijnen (slaapmiddel, middel tegen
verkoudheid, enz.) hebben gebruikt
OPMERKING
■Voorkomen van schade aan de stoel-
verwarming en -ventilatoren
Plaats geen zware voorwerpen met een
ongelijkmatig oppervlak op de stoel en leg
geen scherpe voorwerpen (naalden,
punaises, enz.) op de stoel.
■Voorkomen van ontlading van de
accu
Gebruik de functies niet wanneer de motor
uitgeschakeld is.
Stuurwielverwarming
Bedienen van de
stoelverwarming
pM_RAV4_OM_OM42D20E_(EE).book Page 524 Friday, August 7, 2020 1:15 PM

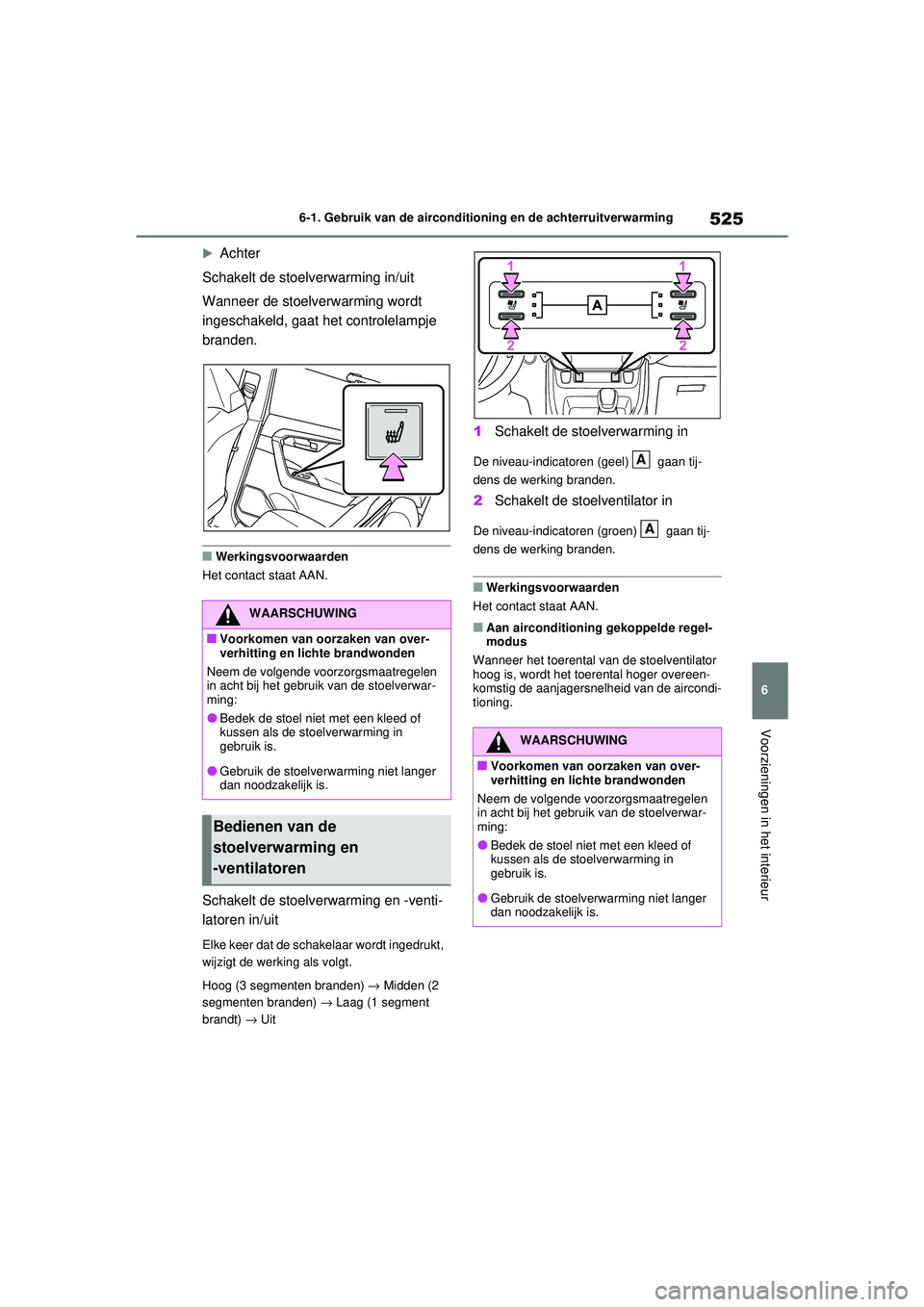

525
6
6-1. Gebruik van de airconditioning en de achterruitverwarming
Voorzieningen in het interieur
Achter
Schakelt de stoelverwarming in/uit
Wanneer de stoelverwarming wordt
ingeschakeld, gaat het controlelampje
branden.
■Werkingsvoorwaarden
Het contact staat AAN.
Schakelt de stoelverwarming en -venti-
latoren in/uit
Elke keer dat de schakelaar wordt ingedrukt,
wijzigt de werking als volgt.
Hoog (3 segmenten branden) → Midden (2
segmenten branden) → Laag (1 segment
brandt) → Uit
1Schakelt de stoelverwarming in
De niveau-indicatoren (geel) gaan tij-
dens de werking branden.
2Schakelt de stoelventilator in
De niveau-indicatoren (groen) gaan tij-
dens de werking branden.
■Werkingsvoorwaarden
Het contact staat AAN.
■Aan airconditioning gekoppelde regel-
modus
Wanneer het toerental van de stoelventilator
hoog is, wordt het toerental hoger overeen-
komstig de aanjagersnelheid van de aircondi-
tioning.WAARSCHUWING
■Voorkomen van oorzaken van over-
verhitting en lichte brandwonden
Neem de volgende voorzorgsmaatregelen
in acht bij het gebruik van de stoelverwar-
ming:
●Bedek de stoel niet met een kleed of
kussen als de stoelverwarming in
gebruik is.
●Gebruik de stoelverwarming niet langer
dan noodzakelijk is.
Bedienen van de
stoelverwarming en
-ventilatoren
WAARSCHUWING
■Voorkomen van oorzaken van over-
verhitting en lichte brandwonden
Neem de volgende voorzorgsmaatregelen
in acht bij het gebruik van de stoelverwar-
ming:
●Bedek de stoel niet met een kleed of
kussen als de stoelverwarming in
gebruik is.
●Gebruik de stoelverwarming niet langer
dan noodzakelijk is.
A
A
pM_RAV4_OM_OM42D20E_(EE).book Page 525 Friday, August 7, 2020 1:15 PM

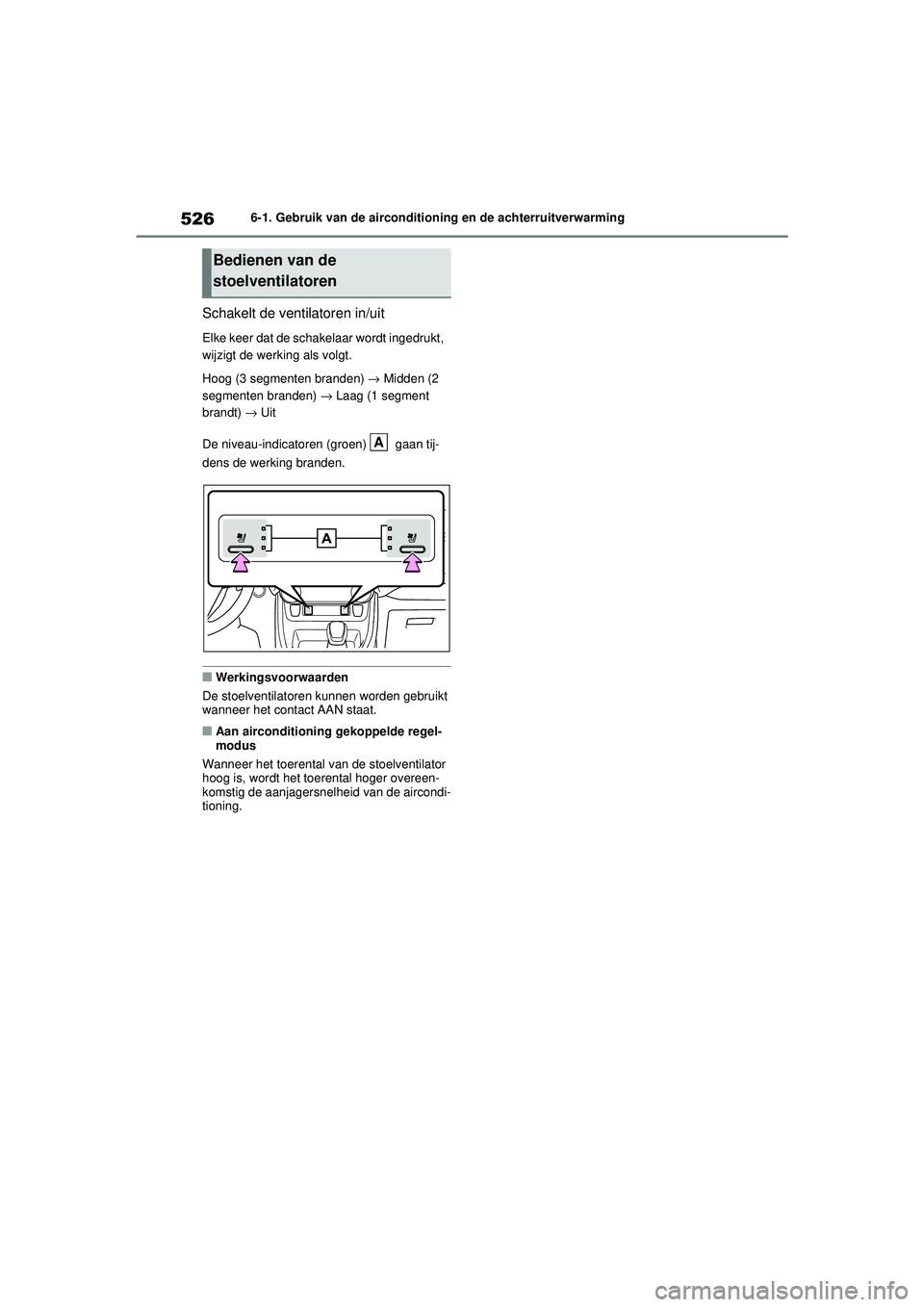

5266-1. Gebruik van de airconditioning en de achterruitverwarming
Schakelt de ventilatoren in/uit
Elke keer dat de schakelaar wordt ingedrukt,
wijzigt de werking als volgt.
Hoog (3 segmenten branden) → Midden (2
segmenten branden) → Laag (1 segment
brandt) → Uit
De niveau-indicatoren (groen) gaan tij-
dens de werking branden.
■Werkingsvoorwaarden
De stoelventilatoren kunnen worden gebruikt
wanneer het contact AAN staat.
■Aan airconditioning gekoppelde regel-
modus
Wanneer het toerental van de stoelventilator
hoog is, wordt het toerental hoger overeen-
komstig de aanjagersnel heid van de aircondi-
tioning.
Bedienen van de
stoelventilatoren
A
pM_RAV4_OM_OM42D20E_(EE).book Page 526 Friday, August 7, 2020 1:15 PM

527
6

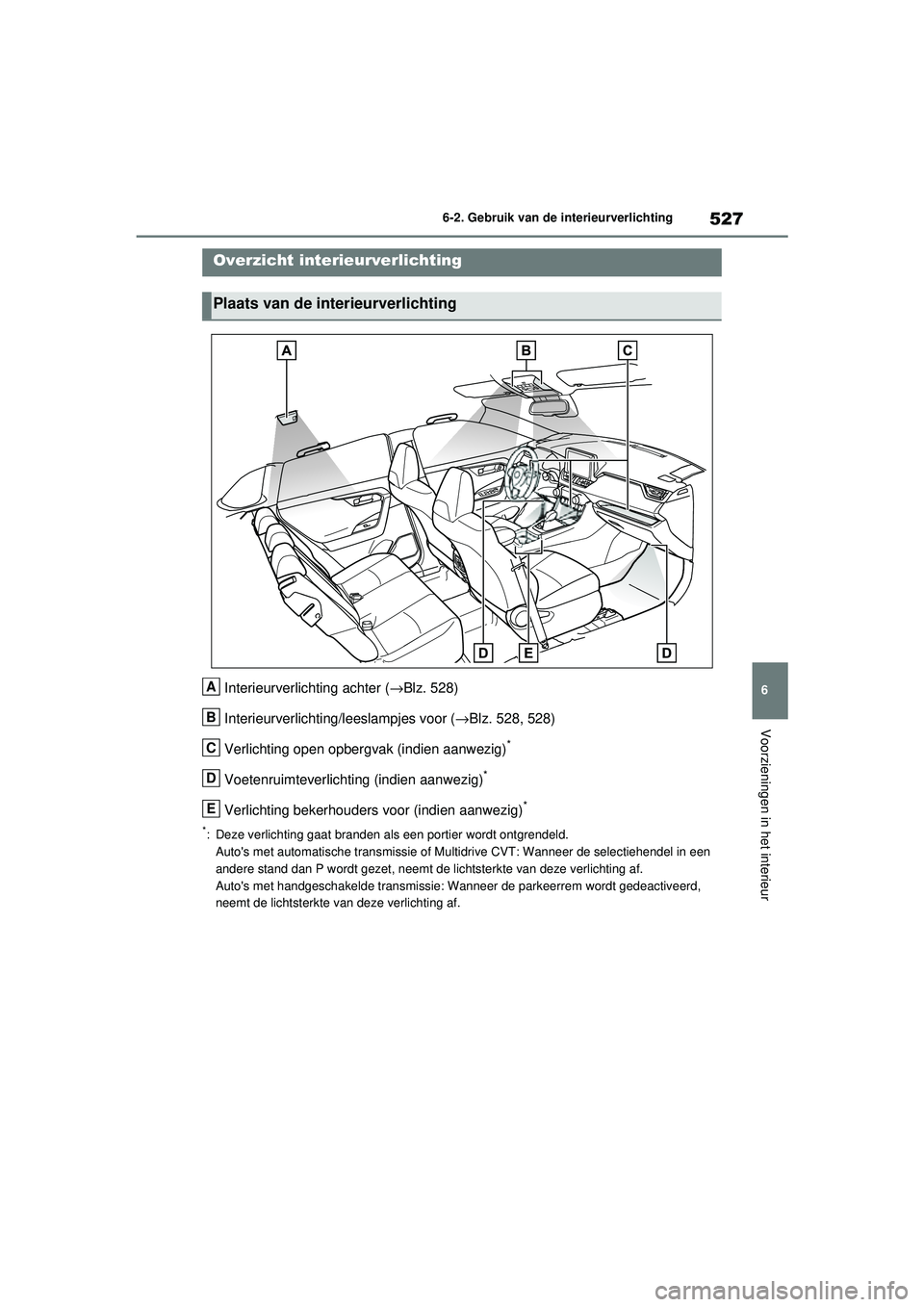

6-2. Gebruik van de interieurverlichting
Voorzieningen in het interieur
6-2.Gebruik van de interieurverlichting
Interieurverlichting achter (
→Blz. 528)
Interieurverlichting/leeslampjes voor ( →Blz. 528, 528)
Verlichting open opbergvak (indien aanwezig)
*
Voetenruimteverlichting (indien aanwezig)*
Verlichting bekerhouders voor (indien aanwezig)*
*: Deze verlichting gaat branden als een portier wordt ontgrendeld. Auto's met automatische transmissie of Mu ltidrive CVT: Wanneer de selectiehendel in een
andere stand dan P wordt gezet, neemt de lichtsterkte van deze verlichting af.
Auto's met handgeschakelde transmissie: W anneer de parkeerrem wordt gedeactiveerd,
neemt de lichtsterkte van deze verlichting af.
Overzicht interieurverlichting
Plaats van de interieurverlichting
A
B
C
D
E
pM_RAV4_OM_OM42D20E_(EE).book Page 527 Friday, August 7, 2020 1:15 PM
