3INHOUDSOPGAVE
1
6 5
4
3
2
8
7
9
4-2. RijproceduresContactslot (auto's zonder Smart entry-systeem
en startknop).......................... 284
Startknop (auto's met Smart entry-systeem
en startknop).......................... 286
Automatische transmissie ........ 290
Multidrive CVT ......................... 294
Handgeschakelde transmissie ............................ 299
Richtingaanwijzerschakelaar ... 302
Parkeerrem .............................. 303
Brake Hold ............................... 306
4-3. Bedienen van verlichting en ruitenwissers
Lichtschakelaar ........................ 308
AHB (Automatic High Beam) ... 311
Schakelaar mistlampen............ 314
Ruitenwissers en -sproeiers..... 315
Achterruitenwisser en -sproeier ........................... 318
4-4. Tanken Openen van de tankdop........... 3204-5. Gebruik van de
ondersteunende systemen
Toyota Safety Sense ................ 322
PCS (Pre-Crash Safety-systeem) .... .................333
LTA (Lane Tracing Assist)........ 341
LDA (Lane Departure Alert met stuurregeling) .................. 350
RSA (Road Sign Assist) ........... 358
Dynamic Radar Cruise Control met volledig
snelheidsbereik ...................... 362
Dynamic Radar Cruise Control ................................... 374
Cruise control ........................... 384
Snelheidsbegrenzer ................. 387
BSM (Blind Spot Monitor)......... 390
Toyota Parking Assist-sensor .. 405
PKSB (Parking Support Brake) .................................... 413
Parking Support Brake-functie (voor
stilstaande objecten) .............. 418
Parking Support Brake-functie (voor voertuigen die
achterlangs rijden) ................. 424
Stop & Start-syst eem ...............428
Rijmodusselectieschakelaar..... 436
Multi-terrain Select (AWD-uitvoeringen) ............... 438
Schakelaar SNOW-modus (AWD-uitvoeringen) ............... 441
Downhill Assist Control ............ 442
Uitlaatgasfilter systeem ............. 444
Ondersteunende systemen ...... 445
4-6. Rijtips Rijden in de winter.................... 452
Voorzorgsmaatregelen bij terreinauto's ...................... 455
5-1. Basisha n

delingen
Soorten audiosystemen ........... 460
Gebruik van de audiotoetsen op het stuurwiel...................... 461
AUX-aansluiting/ USB-aansluiting ..................... 462
5Audiosysteem
pM_RAV4_OM_OM42D20E_(EE).book Page 3 Friday, August 7, 2020 1:15 PM

13Overzicht
Ruitenwissers voor ................................................................................. Blz. 315
Voorzorgsmaatregelen bij rijden in de winter ............................................ Blz. 452
Voorkomen van bevriezing (voorruitverwarming)
*1........................... Blz. 515, 521
Voorzorgsmaatregelen voor de wasstraat (ruitenwisser
met regensensor)
*1................................................................................... Blz. 551
Vervangen van het ruitenwisserrubber...................................................... Blz. 587
Tankdopklep ............................................................................................ Blz. 320
Tanken ...................................................................................................... Blz. 320
Brandstofsoort/inhoud brandstoftank ........................................................ Blz. 672
Banden ..................................................................................................... Blz. 570
Bandenmaat/bandenspanning .................................................................. Blz. 678
Winterbanden/sneeuwketting .................................................................... Blz. 452
Controleren/wisselen/bandenspanningsw aarschuwingssysteem ............. Blz. 570
In geval van een lekke band.............................................................. Blz. 631, 642
Motorkap .................................................................................................. Blz. 560
Openen...................................................................................................... Blz. 560
Motorolie.................................................................................................... Blz. 673
In geval van oververhitting ........................................................................ Blz. 661
Waarschuwingsmeldi ngen ........................................................................ Blz. 628
D
E
F
G
pM_RAV4_OM_OM42D20E_(EE).book Page 13 Friday, August 7, 2020 1:15 PM

21Overzicht
■Dak
Toets SOS*1............................................................................................... Blz. 73
Extra opbergvak
*1................................................................................... Blz. 533
Schuifdakschakelaars
*1.......................................................................... Blz. 255
Interieurverlichting
*2............................................................................... Blz. 528
Leeslampjes ............................................................................................. Blz. 528
Uitschakeltoets inbraaksensor en hellingsensor
*1.............................. Blz. 102
Schakelaar elektrisch bedienbaar zonnescherm
*1.............................. Blz. 257
Make-upspiegels ..................................................................................... Blz. 539
Zonnekleppen
*3....................................................................................... Blz. 539
Binnenspiegel
*1....................................................................................... Blz. 240
Digitale binnenspiegel
*1......................................................................... Blz. 241
*1: Indien aanwezig
*2: De afbeelding toont de voorzijde, maar ze zijn ook aan de achterzijde geplaatst.
*3: Gebruik NOOIT een tegen de rijrichting in gepl aatst baby- of kinderzitje op een stoel met
een INGESCHAKELDE AIRBAG, omdat het KIND anders ERNSTIG LETSEL kan oplopen
als de airbag wordt geactiveerd. ( →Blz. 46)
A
B
C
D
E
F
G
H
I
pM_RAV4_OM_OM42D20E_(EE).book Page 21 Friday, August 7, 2020 1:15 PM

321-1. Voor een veilig gebruik
■Onderdelen SRS-airbagsysteemSensoren frontale aanrijding
Aan/uit-schakelaar airbag (indien aanwezig)
Voorpassagiersairbag
Sensoren aanrijding opzij (voorportier)
Curtain airbags
Gordelspanners en spankrachtbegrenzers (voorstoelen)
Sensoren aanrijding opzij (voor)
Side airbags
Gordelspanners en spankrachtbegrenz ers (buitenste zitplaatsen achter)
(indien aanwezig)
Bestuurdersairbag
Knie-airbag
Waarschuwingslampje SRS
Airbag-ECU
Controlelampje PASSENGER AIR BAG
A
B
C
D
E
F
G
H
I
J
K
L
M
N
pM_RAV4_OM_OM42D20E_(EE).book Page 32 Friday, August 7, 2020 1:15 PM

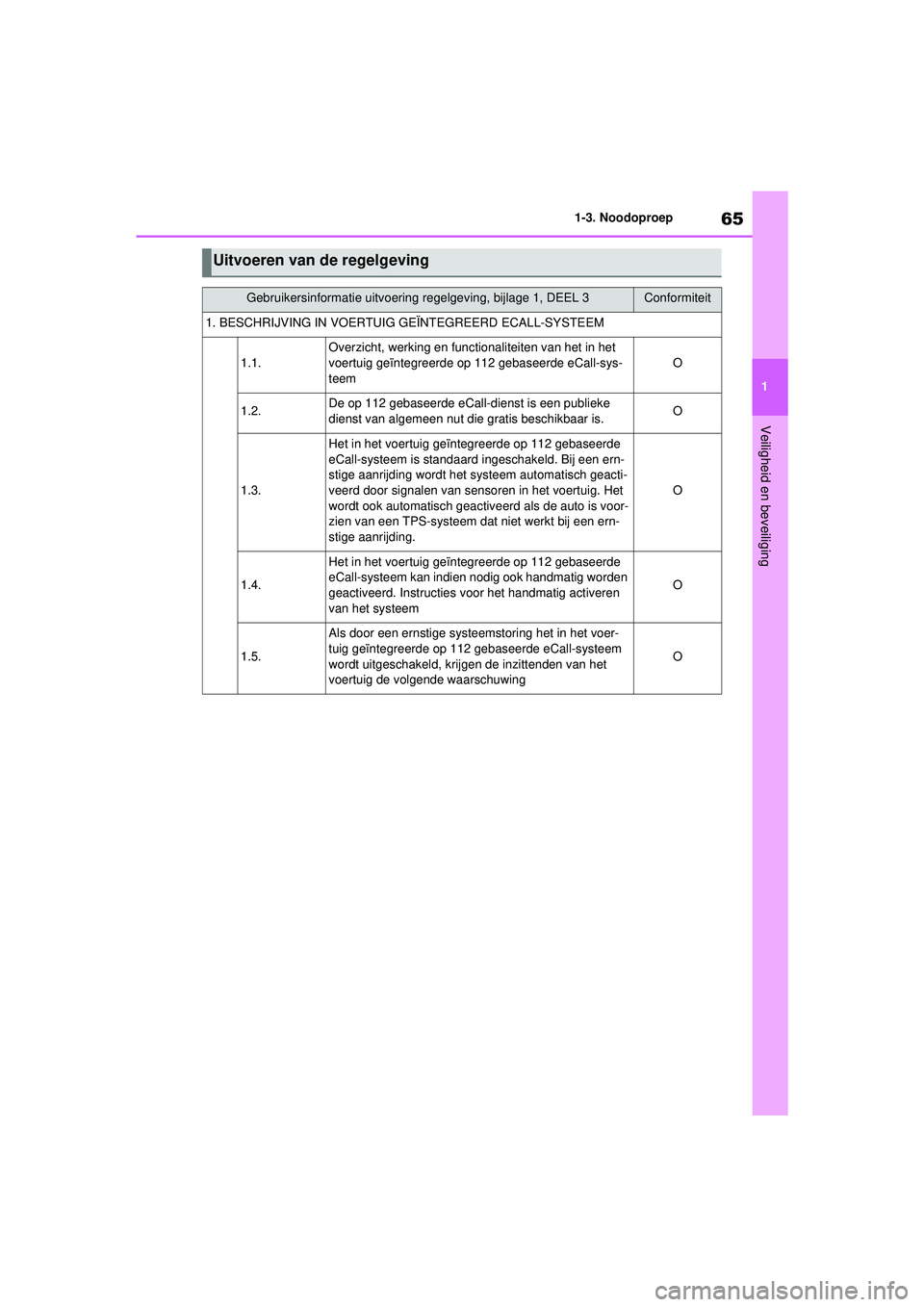

65
1
1-3. Noodoproep
Veiligheid en beveiliging
Uitvoeren van de regelgeving
Gebruikersinformatie uitvoering regelgeving, bijlage 1, DEEL 3Conformiteit
1. BESCHRIJVING IN VOERTUIG GEÏNTEGREERD ECALL-SYSTEEM
1.1.
Overzicht, werking en functionaliteiten van het in het
voertuig geïntegreerde op
112 gebaseerde eCall-sys-
teem
O
1.2.De op 112 gebaseerde eCall-dienst is een publieke
dienst van algemeen nut die gratis beschikbaar is.O
1.3.
Het in het voertuig geïntegreerde op 112 gebaseerde
eCall-systeem is standaard ingeschakeld. Bij een ern-
stige aanrijding wordt het sys teem automatisch geacti-
veerd door signalen van sensoren in het voertuig. Het
wordt ook automatisch geactiveerd als de auto is voor-
zien van een TPS-systeem dat niet werkt bij een ern-
stige aanrijding.
O
1.4.
Het in het voertuig geïntegreerde op 112 gebaseerde
eCall-systeem kan indien nodig ook handmatig worden
geactiveerd. Instructies voor het handmatig activeren
van het systeem
O
1.5.
Als door een ernstige systeemstoring het in het voer-
tuig geïntegreerde op 112 gebaseerde eCall-systeem
wordt uitgeschakeld, kr ijgen de inzittenden van het
voertuig de volgende waarschuwing
O
pM_RAV4_OM_OM42D20E_(EE).book Page 65 Friday, August 7, 2020 1:15 PM

1001-4. Antidiefstalsysteem
*: Indien aanwezig
■Inschakelen
Zet het contact UIT, laat alle inzittenden
de auto verlaten en controleer of alle
portieren gesloten zijn.
Met de instapfunctie (indien aanwezig):
Raak het sensorgedeelte van de bui-
tenportiergreep voor binnen 5 secon-
den 2 keer aan.
Met de afstandsbediening:
Druk tweemaal binnen 5 seconden op
.
■Uitschakelen
Bij gebruik van de instapfunctie (indien
aanwezig): Houd de buitenportiergreep
voor vast.
Bij gebruik van de afstandsbediening:
Druk op .Supervergrendeling*
Toegang door onbevoegden wordt
voorkomen door het ontgrendelen
van de portieren zowel van bui-
tenaf als van binnenuit onmogelijk
te maken.
Auto's die met dit systeem zijn uit-
gerust, zijn voorzien van labels op
de zijruiten voor.
Inschakelen/uitschakelen van
de supervergrendeling
WAARSCHUWING
■Voorzorgsmaatregelen voor de
supervergrendeling
Schakel de supervergrendeling nooit in als
er zich nog personen in de auto bevinden,
omdat de portieren dan niet van binnenuit
kunnen worden geopend.
pM_RAV4_OM_OM42D20E_(EE).book Page 100 Friday, August 7, 2020 1:15 PM

101
1
1-4. Antidiefstalsysteem
Veiligheid en beveiliging
*: Indien aanwezig
■Zaken die gecontroleerd moeten
worden alvorens de auto te ver-
grendelen
Controleer onderstaande zaken om
ongewild activeren van het alarm en
diefstal te voorkomen:
 Er is niemand in de auto. 
De zijruiten en het schuifdak (indien
aanwezig) of het panoramadak
(indien aanwezig) zijn gesloten voor-
dat het alarm wordt ingeschakeld.
 Er zijn geen waardevolle spullen of
persoonlijke zaken in de auto achter-
gebleven.
■Inschakelen
Sluit de portieren, de achterklep en de
motorkap en vergrendel alle portieren
met de instapfunctie (indien aanwezig)
of de afstandsbediening. Na 30 secon-
den wordt het systeem automatisch
ingeschakeld.
Het systeem is ingeschakeld zodra het con-
trolelampje niet meer constant brandt maar
knippert.
■Uitschakelen of uitzetten
Deactiveer of schakel het alarm uit vol-
gens een van de onderstaande manie-
ren:
 Ontgrendel de portieren met de
instapfunctie (indien aanwezig) of de
afstandsbediening.
 Start de motor. (H et alarm wordt na
enkele seconden gedeactiveerd of
uitgeschakeld.)
■Onderhoud van het systeem
De auto is voorzien van een onderhoudsvrij
alarmsysteem.
Alarm*
Met licht en geluid worden alarm-
signalen gegeven wanneer er een
inbraakpoging wordt gedetec-
teerd.
Wanneer het alarmsysteem is
ingeschakeld, wordt het alarm
onder de volgende omstandighe-
den geactiveerd:
 Als een vergrendeld portier wordt
ontgrendeld of geopend zonder
gebruik te maken van de instap-
functie (indien aanwezig) of de
afstandsbediening. (De portieren
zullen automatisch opnieuw wor-
den vergrendeld.)
 De motorkap wordt geopend.
 De inbraaksensor (indien aanwe-
zig) signaleert een beweging in de
auto. (Voorbeeld: een indringer
breekt een ruit en dringt de auto
binnen.)
 De hellingsensor (indien aanwe-
zig) signaleert een verandering in
de hoek van de auto ten opzichte
van het wegdek.
Inschakelen/uitschakelen/uit-
zetten van het alarmsysteem
pM_RAV4_OM_OM42D20E_(EE).book Page 101 Friday, August 7, 2020 1:15 PM

1021-4. Antidiefstalsysteem
■Activeren van het alarm
Het alarm kan in de volgende situaties geac-
tiveerd worden:
(Door het stopzetten van het alarm wordt het
systeem gedeactiveerd.)
●De portieren worden met de sleutel ont-
grendeld.
●Een persoon in de auto opent een portier,
de achterklep of de motorkap of ontgren-
delt de auto met de vergrendelknop aan de
binnenzijde.
●De accu wordt opgeladen of vervangen
terwijl de auto is vergrendeld. ( →Blz. 657)
■Door alarmsysteem bediende portier-
vergrendeling
In de volgende gevallen worden, afhankelijk
van de situatie, de portieren automatisch ver-
grendeld om potentiële indringers buiten de
auto te houden:
●Wanneer een in de auto achtergebleven
persoon het portier ontgrendelt en het
alarm wordt geactiveerd.
●Terwijl het alarm is geactiveerd, ontgren-
delt een in de auto achtergebleven per-
soon het portier.
●Bij het bijladen of vervangen van de accu.
■Persoonlijke voorkeursinstellingen
(indien aanwezig)
Het alarm kan zo worden ingesteld, dat het
wordt uitgeschakeld wanneer de sleutel
(auto's zonder Smart entry-systeem en start-
knop) of mechanische sleutel (auto's met
Smart entry-systeem en startknop) wordt
gebruikt om de auto te ontgrendelen.
(Systemen met mogelijkheden voor persoon-
lijke voorkeur sinstellingen: →Blz. 684)
■Signalering inbraaksensor en hel-
lingsensor
 De inbraaksensor signaleert indrin-
gers of een beweging in de auto.
 De hellingsensor signaleert een ver-
andering van de hoek van de auto
ten opzichte van het wegdek, die bij-
voorbeeld ontstaat als de auto weg-
gesleept wordt.
Dit systeem is ontworpen om diefstal te
voorkomen, maar een optimale beveili-
ging tegen elke vorm van inbraak kan
niet worden gegarandeerd.
■De inbraaksensor en hellingsen-
sor instellen
Als het alarm wordt ingeschakeld, wor-
den de inbraaksensor en de hellingsen-
sor automatisch ingesteld. ( →Blz. 101)
OPMERKING
■Ervoor zorgen dat het systeem goed
werkt
Verander of verwijder het systeem niet. Na
veranderen of verwijderen kan de juiste
werking van het systeem niet worden
gegarandeerd.
Inbraaksensor en
hellingsensor
(indien aanwezig)
pM_RAV4_OM_OM42D20E_(EE).book Page 102 Friday, August 7, 2020 1:15 PM
