4364-5. Gebruik van de ondersteunende systemen
■Auto's met de motor voorin en
voorwielaandrijving/Dynamic Tor-
que Control AWD-uitvoeringen
1 ECO-rijmodus
Geschikt voor het rijden met een lager
brandstofverbruik doordat er soepeler kop-
pel wordt gegenereerd in reactie op de
bediening van het gaspedaal dan in de nor-
male modus en beperking van de werking
van het airconditioningsysteem (verwar-
men/koelen).
Als de schakelaar wordt ingedrukt terwijl de
ECO-rijmodus niet inges chakeld is, schakelt
het systeem naar de ECO-rijmodus en gaat
de ECO-rijmodusindicator in het multi-infor-
matiedisplay branden.
2 Normale modus
Geschikt voor normaal rijden.
De rijmodus gaat naar de normale modus
als de schakelaar wordt ingedrukt in de
ECO-rijmodus of sportmodus.
3Sportmodus
Regelt het stuurgevoel en de motor voor een
acceleratiereactie die geschikt is voor een
sportieve rijstijl. Ge schikt voor wanneer
wendbaarheid gewenst is, bijvoorbeeld bij
het rijden in bergachtige gebieden.
Als de schakelaar wordt ingedrukt terwijl de
sportmodus niet inges chakeld is, schakelt
het systeem naar de sportmodus en gaat het
controlelampje voor de sportmodus in het
multi-informatiedisplay branden.
■Dynamic Torque Vectoring AWD-
uitvoeringen
1 ECO-rijmodus
Geschikt voor het rijden met een lager
brandstofverbruik doordat er soepeler kop-
pel wordt gegenereerd in reactie op de
bediening van het gaspedaal dan in de nor-
male modus en beperking van de werking
van het airconditioningsysteem (verwar-
men/koelen).
Rijmodusselectie-
schakelaar
De rijmodi kunnen worden gese-
lecteerd overeenkomstig de rij- en
gebruiksomstandigheden.
Selecteren van een rijmodus
pM_RAV4_OM_OM42D20E_(EE).book Page 436 Friday, August 7, 2020 1:15 PM

437
4
4-5. Gebruik van de ondersteunende systemen
Rijden
Als de schakelaar wordt ingedrukt terwijl de
ECO-rijmodus niet inges
chakeld is, schakelt
het systeem naar de ECO-rijmodus en gaat
de ECO-rijmodusindicator in het multi-infor-
matiedisplay branden.
2 Normale modus
Geschikt voor normaal rijden.
De rijmodus gaat naar de normale modus
als de schakelaar wordt ingedrukt in de
ECO-rijmodus of sportmodus.
3Sportmodus
Regelt het stuurgevoel en de motor voor een
acceleratiereactie die geschikt is voor een
sportieve rijstijl. Ge schikt voor wanneer
wendbaarheid gewenst is, bijvoorbeeld bij
het rijden in bergachtige gebieden.
Als de schakelaar wordt ingedrukt terwijl de
sportmodus niet inge schakeld is, schakelt
het systeem naar de sportmodus en gaat het
controlelampje voor de sportmodus in het
multi-informatiedisplay branden.
■Als een andere rijmodus geselecteerd
wordt dan de normale modus
●De achtergrondkleur van het multi-informa-
tiedisplay wijzigt overeenkomstig de gese-
lecteerde rijmodus.
●Als de snelheidsmeter is ingesteld op ana-
loge weergave, wijzigt ook de kleur van het
snelheidsmeterdisplay . (Alleen auto's met
7 inch multi-informatiedisplay)
●Schakelt naar AWD-r egeling passend bij
de geselecteerde modus. (Alleen Dynamic
Torque Vectoring AWD-uitvoeringen)
●Auto's met handgeschakelde transmissie:
De iMT werkt als de sportmodus is gese-
lecteerd.
■Werking airconditioningsysteem in
ECO-rijmodus
In de ECO-rijmodus worden de verwar-
ming/koeling en de aanjagersnelheid gere-
geld voor een zo laag mogelijk
brandstofverbruik. Voer de volgende proce-
dures uit om de prestaties van de airconditio-
ning te verbeteren.
●Wijzig de aanjagersnelheid
( → Blz. 512, 518)
●Annuleren ECO-rijmodus
■Annuleren van een rijmodus
●De sportmodus wordt automatisch gean-
nuleerd en de rijmodus keert terug naar de
normale modus als het contact UIT wordt
gezet.
●De normale modus en de ECO-rijmodus
worden niet geannuleerd zolang er geen
andere rijmodus wordt geselecteerd. (Zelfs
als het contact UIT wordt gezet, worden de
normale modus en de ECO-rijmodus niet
automatisch geannuleerd.)
pM_RAV4_OM_OM42D20E_(EE).book Page 437 Friday, August 7, 2020 1:15 PM

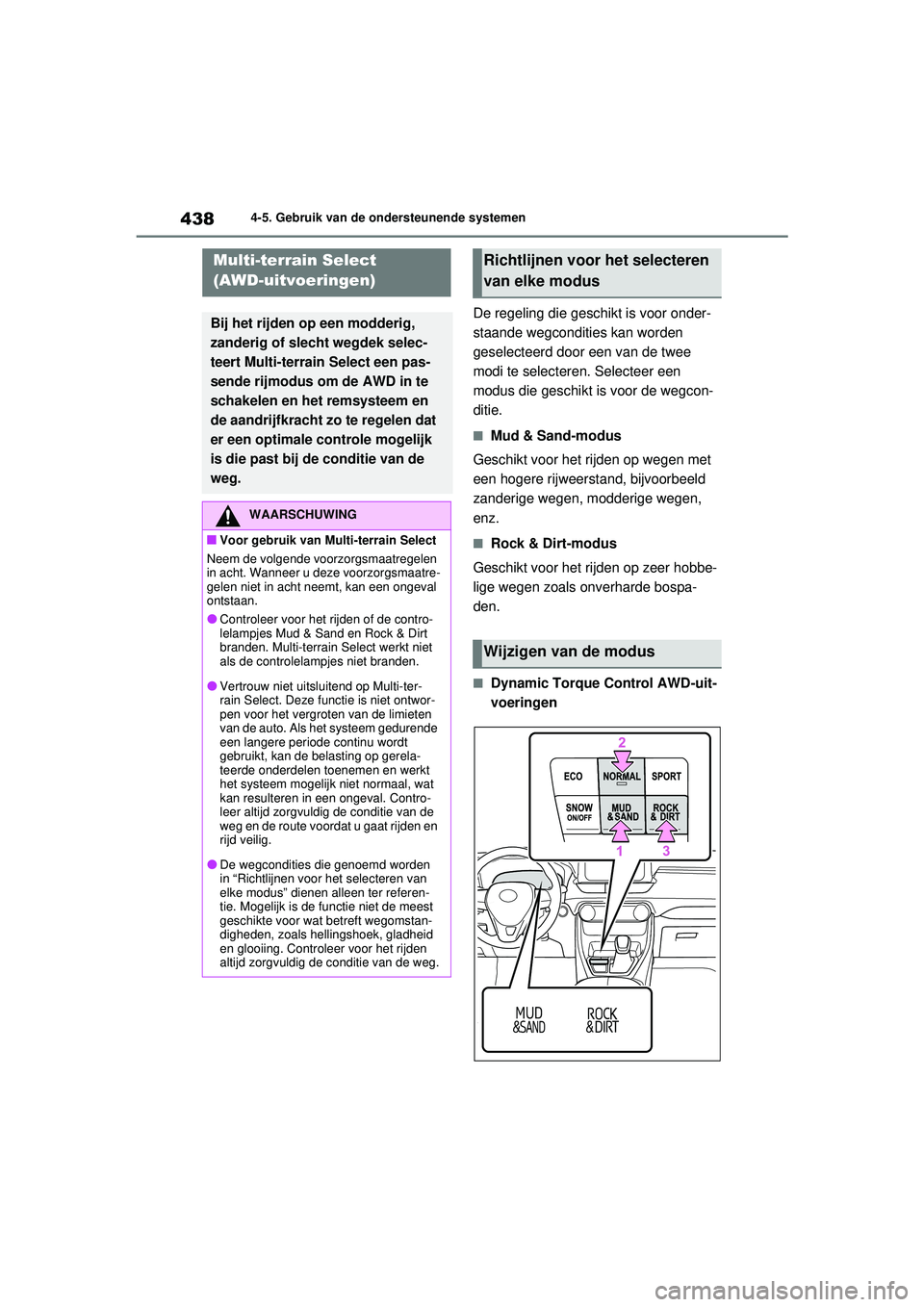

4384-5. Gebruik van de ondersteunende systemen
De regeling die geschikt is voor onder-
staande wegcondities kan worden
geselecteerd door een van de twee
modi te selecteren. Selecteer een
modus die geschikt is voor de wegcon-
ditie.
■Mud & Sand-modus
Geschikt voor het rijden op wegen met
een hogere rijweerstand, bijvoorbeeld
zanderige wegen, modderige wegen,
enz.
■Rock & Dirt-modus
Geschikt voor het rijden op zeer hobbe-
lige wegen zoals onverharde bospa-
den.
■Dynamic Torque Control AWD-uit-
voeringen
Multi-terrain Select
(AWD-uitvoeringen)
Bij het rijden op een modderig,
zanderig of slecht wegdek selec-
teert Multi-terrain Select een pas-
sende rijmodus om de AWD in te
schakelen en het remsysteem en
de aandrijfkracht zo te regelen dat
er een optimale controle mogelijk
is die past bij de conditie van de
weg.
WAARSCHUWING
■Voor gebruik van Multi-terrain Select
Neem de volgende voorzorgsmaatregelen
in acht. Wanneer u deze voorzorgsmaatre-
gelen niet in acht neemt, kan een ongeval
ontstaan.
●Controleer voor het rijden of de contro-
lelampjes Mud & Sand en Rock & Dirt
branden. Multi-terrain Select werkt niet
als de controlelampjes niet branden.
●Vertrouw niet uitsluitend op Multi-ter-
rain Select. Deze functie is niet ontwor-
pen voor het vergroten van de limieten
van de auto. Als het systeem gedurende
een langere periode continu wordt
gebruikt, kan de belasting op gerela-
teerde onderdelen toenemen en werkt
het systeem mogelijk niet normaal, wat
kan resulteren in een ongeval. Contro-
leer altijd zorgvuldig de conditie van de
weg en de route voordat u gaat rijden en
rijd veilig.
●De wegcondities die genoemd worden
in “Richtlijnen voor het selecteren van
elke modus” dienen alleen ter referen-
tie. Mogelijk is de functie niet de meest
geschikte voor wat betreft wegomstan-
digheden, zoals hellingshoek, gladheid
en glooiing. Controleer voor het rijden
altijd zorgvuldig de conditie van de weg.
Richtlijnen voor het selecteren
van elke modus
Wijzigen van de modus
pM_RAV4_OM_OM42D20E_(EE).book Page 438 Friday, August 7, 2020 1:15 PM

439
4
4-5. Gebruik van de ondersteunende systemen
Rijden
1
Mud & Sand-modus
Als de schakelaar wordt ingedrukt terwijl de
Mud & Sand-modus niet ingeschakeld is,
schakelt het systeem naar de Mud & Sand-
modus en gaan het controlelampje Mud &
Sand, het controlelampje VSC OFF
( → Blz. 109) en het waarschuwingslampje
PCS (→ Blz. 108) in het multi-informatiedis-
play of op het instrumentenpaneel branden.
2 Normale modus
Modus waarin de AWD, het remsysteem en
de aandrijfkracht geregeld worden op een
manier die geschikt is voor het rijden op nor-
male wegen. Gebruik de normale modus als
u niet in het terrein rijdt.
De rijmodus gaat terug naar de normale
modus als de schakelaar wordt ingedrukt
terwijl er in de Mud & Sand-modus of Rock &
Dirt-modus gereden wordt.
3Rock & Dirt-modus
Als de schakelaar wordt ingedrukt terwijl de
Rock & Dirt-modus niet ingeschakeld is,
schakelt het systeem naar de Rock & Dirt-
modus en gaat het controlelampje voor de
Rock & Dirt-modus in het multi-informatie-
display branden.
■Dynamic Torque Vectoring
AWD-uitvoeringen
1 Mud & Sand-modus
Als de schakelaar naar links wordt gedraaid
terwijl de Mud & Sand-modus niet ingescha-
keld is, schakelt het systeem naar de Mud &
Sand-modus en gaan het controlelampje
Mud & Sand, het controlelampje VSC OFF
(→ Blz. 109) en het waarschuwingslampje
PCS ( →Blz. 108) in het multi-informatiedis-
play of op het instrumentenpaneel branden.
2 Normale modus
Modus waarin de AWD, het remsysteem en
de aandrijfkracht geregeld worden op een
manier die geschikt is voor het rijden op nor-
male wegen. Gebruik de normale modus als
u niet in het terrein rijdt.
De rijmodus gaat terug naar de normale
modus als de schakel aar wordt ingedrukt
terwijl er in de Mud & Sand-modus of Rock &
Dirt-modus gereden wordt.
pM_RAV4_OM_OM42D20E_(EE).book Page 439 Friday, August 7, 2020 1:15 PM

4404-5. Gebruik van de ondersteunende systemen
3Rock & Dirt-modus
Als de schakelaar naar rechts wordt
gedraaid terwijl de Rock & Dirt-modus niet
ingeschakeld is, schakelt het systeem naar
de Rock & Dirt-modus en gaat het controle-
lampje voor de Rock & Dirt-modus in het
multi-informatiedisplay branden.
■Multi-terrain Select
●Multi-terrain Select is ontworpen voor
gebruik tijdens terreinrijden. Rijd bij nor-
maal rijden in de normale modus.
●De Mud & Sand-modus en Rock & Dirt-
modus regelen de auto zo dat deze de
maximale aandrijfkracht op de weg kan
overbrengen en de rijeigenschappen opti-
maal worden afgestemd op het slechte
wegdek. Het resultaat kan zijn dat vergele-
ken met de normale modus het brandstof-
verbruik toeneemt.
■Als de Mud & Sand- of Rock & Dirt-
modus is geselecteerd
●De achtergrond van het multi-informatie-
display verandert en volgt de Multi-terrain
Select-modus.
●Het AWD-bedrijfsstatusdisplay wordt auto-
matisch weergegeven op het multi-infor-
matiedisplay.
●De kleur van de schakelaar verandert en
volgt de Multi-terrain Select-modus.
(Alleen Dynamic Torque Vectoring AWD-
uitvoeringen)
●Auto's met handgeschakelde transmissie:
de iMT werkt.
■AWD-regeling voor Mud & Sand- en
Rock & Dirt-modi
Als de rijsnelheid de hieronder genoemde
snelheden overschrijdt, wordt de AWD-rege-
ling op dezelfde wijze ui tgevoerd als in de
normale modus, zelfs als de Mud & Sand- of
Rock & Dirt-modus is geselecteerd.
●Mud & Sand-modus: De rijsnelheid is
ongeveer 40 km/h of hoger.
●Rock & Dirt-modus: De rijsnelheid is onge-
veer 25 km/h of hoger.
Als de rijsnelheid lager wordt dan boven-
staande snelheden, schakelt het systeem
automatisch naar de AWD-regeling, pas-
send bij elke modus.
■Als de Multi-terrain Select-remregeling
tijdelijk onderbroken wordt
Als de Mud & Sand- of Rock & Dirt-modus
continu gedurende een langere tijd wordt
gebruikt, kan het remsysteem oververhit
raken en kan de Multi-terrain Select-remre-
geling tijdelijk onderbroken worden.
●Op dat moment klinkt de zoemer met tus-
senpozen en wordt “Traction Control Tur-
ned OFF” (Traction Control uitgeschakeld)
weergegeven op het multi-informatiedis-
play.
●Breng de auto zo snel mogelijk op een vei-
lige plaats tot stilstand* als de Multi-terrain
Select-remregeling onderbroken wordt en
wacht totdat de temperatuur van het sys-
teem daalt. Als de melding niet langer
weergegeven wordt op het multi-informa-
tiedisplay, werkt de remregeling weer nor-
maal. Normaal rijden is nog steeds
mogelijk, zelfs al is de Multi-terrain Select-
remregeling niet in werking.
*: Zet na het tot stilstand brengen van de
auto de motor niet uit zolang de melding
nog weergegeven wordt.
■Als de Mud & Sand- of Rock & Dirt-
modus is geannuleerd
In onderstaande situaties wordt de Mud &
Sand-modus of Rock & Dirt-modus automa-
tisch geannuleerd, zelfs al zijn ze geselec-
teerd.
●Als de rijmodus is gewijzigd ( →Blz. 436)
●Als het contact UIT wordt gezet
■Rijden in de Mud & Sand- of Rock &
Dirt-modus
De volgende situaties kunnen zich voordoen
maar zij duiden niet op storingen.
●Er kunnen trillingen gevoeld worden in de
carrosserie en de stuurinrichting
●Er kunnen werkingsgelui den hoorbaar zijn
uit het motorcompartiment.
pM_RAV4_OM_OM42D20E_(EE).book Page 440 Friday, August 7, 2020 1:15 PM

441
4
4-5. Gebruik van de ondersteunende systemen
Rijden
■Wanneer een controle door een erkende
Toyota-dealer of hersteller/reparateur of
een andere naar behoren gekwalifi-
ceerde en uitgeruste deskundige nodig
is
In de volgende situaties is er mogelijk een
storing aanwezig in het systeem. Laat de
auto onmiddellijk nakijken door een erkende
Toyota-dealer of hersteller/reparateur of een
andere naar behoren gekwalificeerde en uit-
geruste deskundige.
●Als het controlelampje Traction Control
gaat branden als de Mud & Sand- of Rock
& Dirt-modus geselecteerd is
●Als het controlelampje voor elke modus
niet gaat branden, zelfs niet als de Mud &
Sand- of Rock & Dirt-modus is geselec-
teerd
■Dynamic Torque Control AWD-uit-
voeringen
Druk de schakelaar SNOW-modus in.
Als de schakelaar wordt ingedrukt, schakelt
het systeem naar de SNOW-modus en gaat
het controlelampje SNOW-modus in het
multi-informatiedisplay branden.
Als de schakelaar nogmaals wordt inge-
drukt, gaat het controlelampje SNOW-
modus uit.
Schakelaar SNOW-modus
(AWD-uitvoeringen)
De SNOW-modus kan worden
geselecteerd om de auto af te
stemmen op de omstandigheden
bij rijden op een glad wegdek, bij-
voorbeeld als het heeft
gesneeuwd.
Werking systeem
pM_RAV4_OM_OM42D20E_(EE).book Page 441 Friday, August 7, 2020 1:15 PM

4424-5. Gebruik van de ondersteunende systemen
■Dynamic Torque Vectoring AWD-
uitvoeringen
Druk de schakelaar SNOW-modus in.
Als de schakelaar wordt ingedrukt, schakelt
het systeem naar de SNOW-modus en gaat
het controlelampje SNOW-modus in het
multi-informatiedisplay branden.
Als de schakelaar nogmaals wordt inge-
drukt, gaat het controlelampje SNOW-
modus uit.
■Bij het wijzigen naar de SNOW-modus
De achtergrond van het multi-informatiedis-
play verandert.
■Uitschakelen van de SNOW-modus
De SNOW-modus wordt automatisch uitge-
schakeld als de Mud & Sand- of Rock & Dirt-
modus voor de Multi-terrain Select is gese-
lecteerd.
*: Indien aanwezig
Druk op de schakelaar DAC.
Het controlelampje van de Downhill Assist
Control gaat branden en het systeem treedt
in werking.
Wanneer het systeem in werking is, gaat het
controlelampje Traction Control knipperen
en gaan de remlichten en het derde remlicht
branden. Tijdens de werking van het sys-
teem kan een geluid worden waargenomen.
Dit is normaal en duidt niet op een storing.
Downhill Assist Control*
De Downhill Assist Control helpt
te hoge snelheden op steile neer-
waartse hellingen te voorkomen.
Het systeem wordt ingeschakeld
als de rijsnelheid lager is dan 25
km/h terwijl het gaspedaal en het
rempedaal niet ingetrapt zijn.
WAARSCHUWING
■Bij gebruik van Downhill Assist Con-
trol
Vertrouw niet uitsluitend op de Downhill
Assist Control. Met deze functie worden
de fysieke grenzen van de auto niet ver-
legd. Controleer altijd zorgvuldig de condi-
tie van de weg en rijd veilig.
Werking systeem
pM_RAV4_OM_OM42D20E_(EE).book Page 442 Friday, August 7, 2020 1:15 PM

4464-5. Gebruik van de ondersteunende systemen
■Dynamic Torque Control AWD-
systeem (indien aanwezig)
Schakelt afhankelijk van de rijomstan-
digheden automatisch van voorwiel-
aandrijving naar permanente
vierwielaandrijving (AWD), wat bij-
draagt aan betrouwbaar rijgedrag en
stabiliteit. Voorbeelden van omstandig-
heden waaronder het systeem over-
schakelt op AWD zijn het nemen van
bochten, heuvelopwaarts rijden, wegrij-
den of accelereren en als het wegop-
pervlak glad is ten gevolge van
sneeuw, regen, enz.
■Dynamic Torque Vectoring AWD-
systeem (indien aanwezig)
Schakelt afhankelijk van de rijomstan-
digheden automatisch van voorwiel-
aandrijving naar vierwielaandrijving
(AWD), wat bijdraagt aan betrouwbaar
rijgedrag en stabiliteit. Voorbeelden van
omstandigheden waaronder het sys-
teem overschakelt op AWD zijn het
nemen van bochten, heuvelopwaarts
rijden, wegrijden of accelereren en als
het wegoppervlak glad is ten gevolge
van sneeuw, regen, enz.
Verder wordt tijdens het nemen van
een bocht de verdeling van het aandrijf-
koppel over de voor- en achterwielen
en over het linker- en rechter achterwiel
nauwkeurig geregeld voor betere rij-
eigenschappen en meer stabiliteit.
■Noodstopsignaal
Als het rempedaal plotseling wordt
ingetrapt, gaan de alarmknipperlichten
automatisch knipperen om het achter-
opkomende verkeer te waarschuwen.
■Secondary Collision Brake (indien
aanwezig)
Als de airbagsensor een aanrijding sig-
naleert en het systeem in werking is,
worden de remmen en remlichten auto-
matisch geregeld om de rijsnelheid te
verlagen en te helpen de kans op ver-
dere schade ten gevolge van een
tweede aanrijding te verkleinen.
■Als de TRC/VSC/Trailer Sway Control in
werking is
Het controlelampje Traction Control knippert
wanneer de TRC/VSC/Trailer Sway Control
in werking is.
■Uitschakelen van het TRC-systeem
Als u met uw auto vast komt te zitten in mod-
der of sneeuw, kan het TRC-systeem het
aandrijfvermogen van de motor naar de wie-
len beperken.
Als u op drukt om het systeem uit te
schakelen, kunt u de auto waarschijnlijk
gemakkelijker los krijgen door te ‘schomme-
len’.
Schakel het TRC-systeem uit door snel
in te drukken en weer los te laten.
“Traction Control Turned OFF” (Traction
Control uitgeschakeld) wordt op het multi-
informatiedisplay weergegeven.
Druk nogmaals op om het systeem weer
in te schakelen.
pM_RAV4_OM_OM42D20E_(EE).book Page 446 Friday, August 7, 2020 1:15 PM
