2021 TOYOTA RAV4 Instructieboekje (in Dutch)

5607-3. Zelf uit te voeren onderhoud

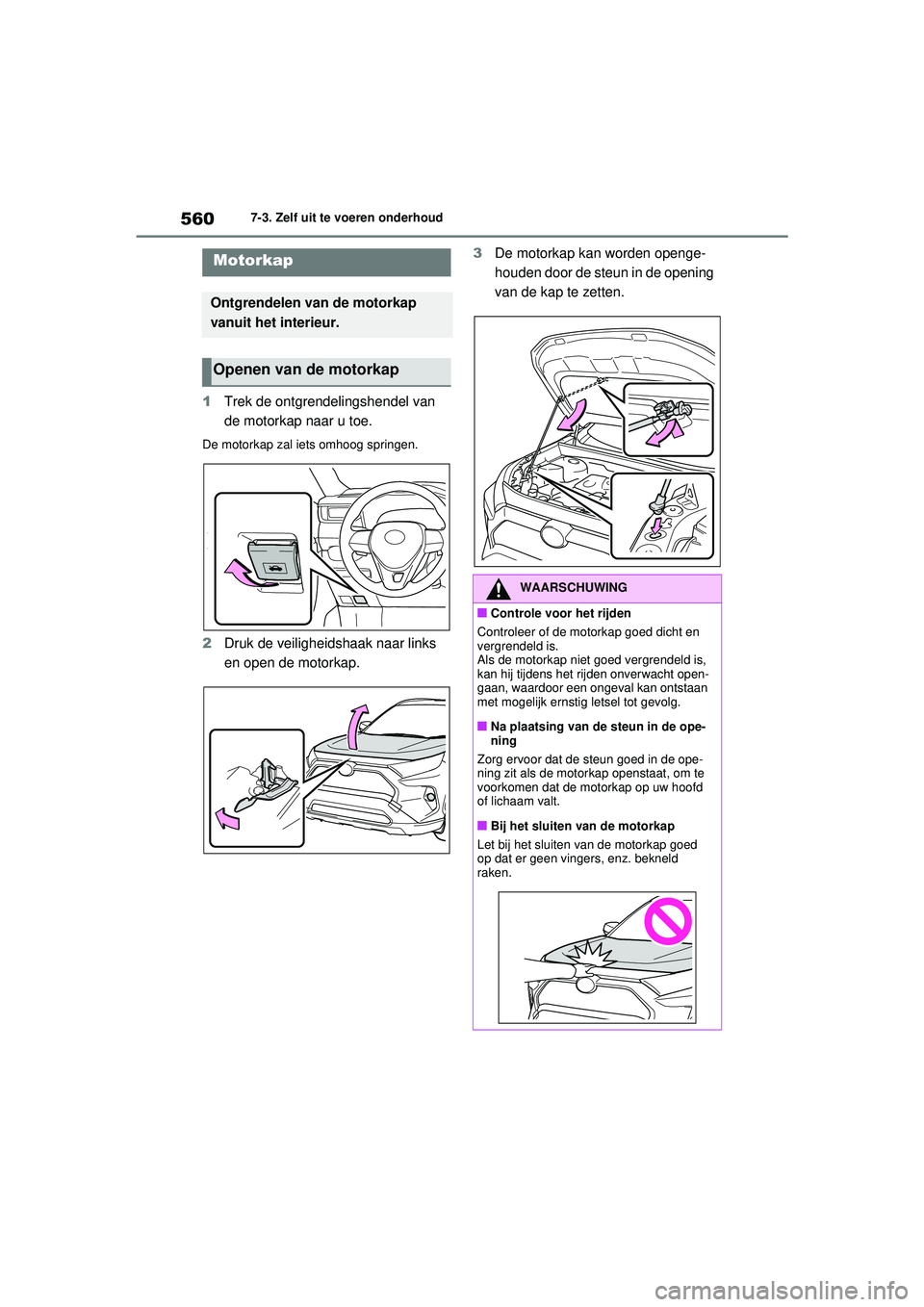

1Trek de ontgrendelingshendel van
de motorkap naar u toe.
De motorkap zal iets omhoog springen.
2Druk de veiligheidshaak naar links
en open de motorkap. 3
De motorkap kan worden openge-
houden door de steun in de opening
van de kap te zetten.
Motorkap
Ontgrendelen van de motorkap
vanuit het interieur.
Openen van de motorkap
WAARSCHUWING
■Controle voor het rijden
Controleer of de motorkap goed dicht en
vergrendeld is.
Als de motorkap niet goed vergrendeld is,
kan hij tijdens het rijden onverwacht open-
gaan, waardoor een ongeval kan ontstaan
met mogelijk ernstig letsel tot gevolg.
■Na plaatsing van de steun in de ope-
ning
Zorg ervoor dat de steun goed in de ope-
ning zit als de motorkap openstaat, om te
voorkomen dat de motorkap op uw hoofd
of lichaam valt.
■Bij het sluiten van de motorkap
Let bij het sluiten van de motorkap goed
op dat er geen vingers, enz. bekneld
raken.
pM_RAV4_OM_OM42D20E_(EE).book Page 560 Friday, August 7, 2020 1:15 PM

561
7
7-3. Zelf uit te voeren onderhoud
Onderhoud en verzorging
■Voor
OPMERKING
■Bij het sluiten van de motorkap
Let erop de steun in het klemmetje te druk-
ken alvorens de motorkap te sluiten. Als
de motorkap wordt gesloten zonder dat de
steun goed is vastgezet, kan de motorkap
verbogen raken.

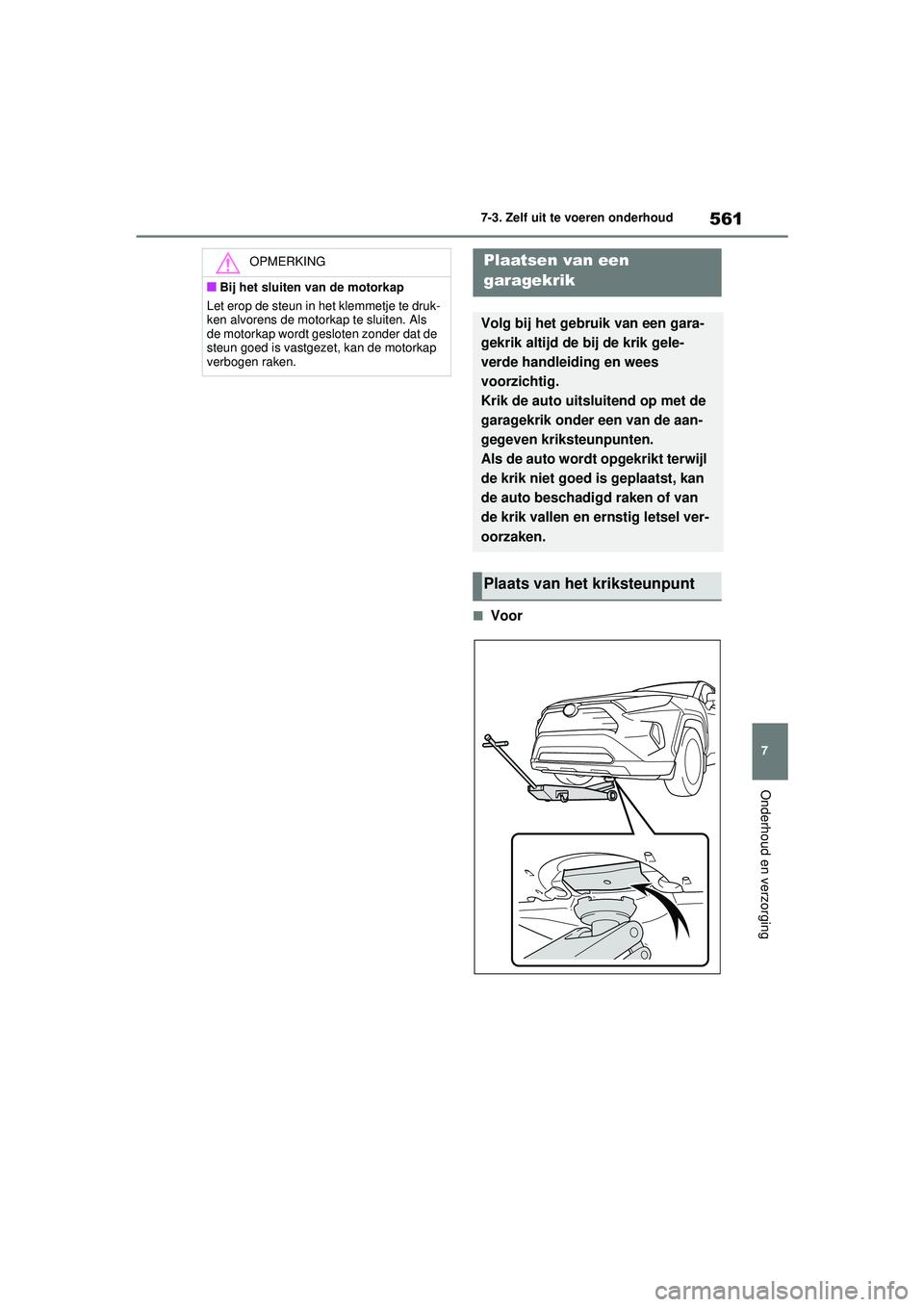

Plaatsen van een
garagekrik
Volg bij het gebruik van een gara-
gekrik altijd de bij de krik gele-
verde handleiding en wees
voorzichtig.
Krik de auto uitsluitend op met de
garagekrik onder een van de aan-
gegeven kriksteunpunten.
Als de auto wordt opgekrikt terwijl
de krik niet goed is geplaatst, kan
de auto beschadigd raken of van
de krik vallen en ernstig letsel ver-
oorzaken.
Plaats van het kriksteunpunt
pM_RAV4_OM_OM42D20E_(EE).book Page 561 Friday, August 7, 2020 1:15 PM

5627-3. Zelf uit te voeren onderhoud

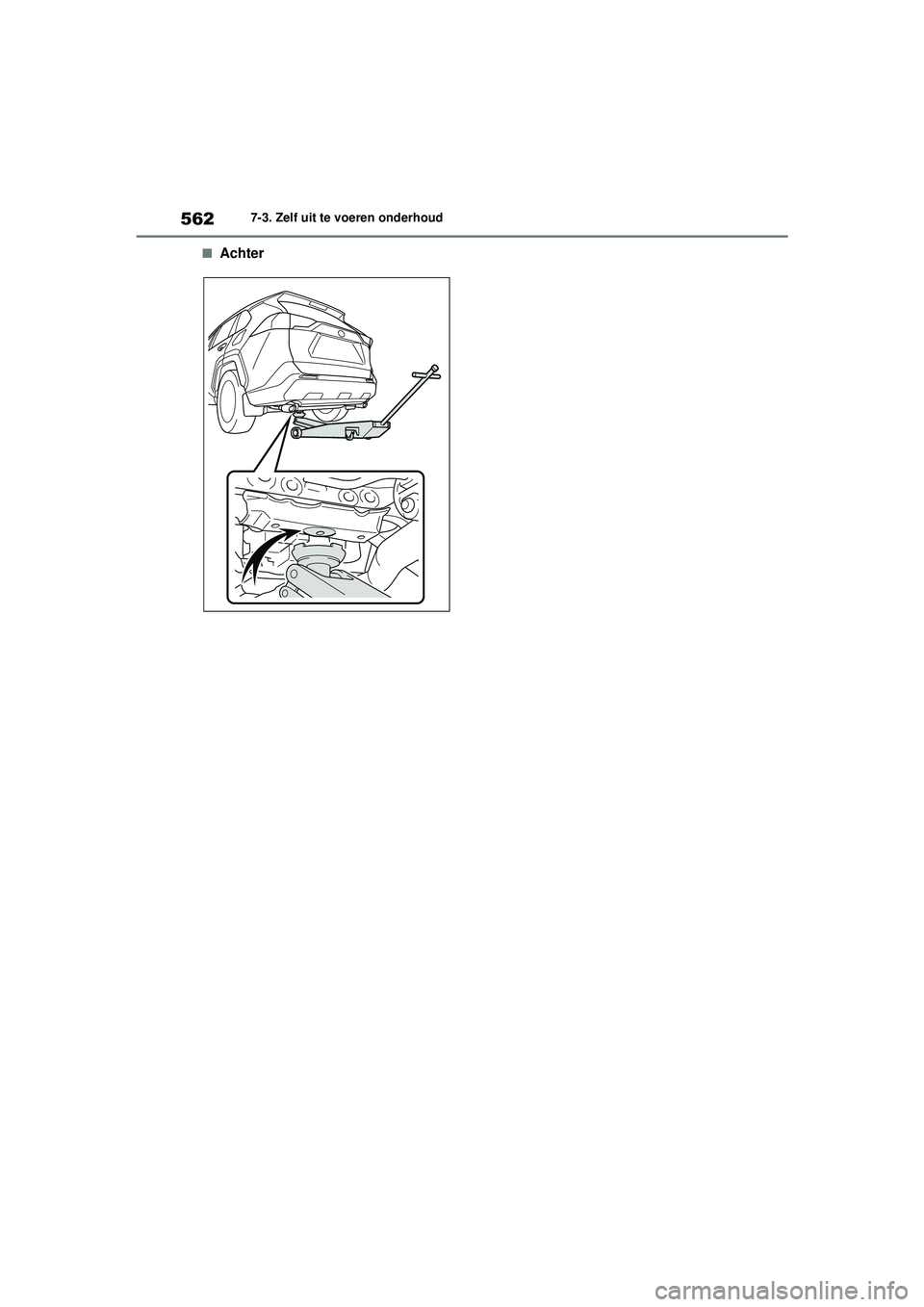

■Achter
pM_RAV4_OM_OM42D20E_(EE).book Page 562 Friday, August 7, 2020 1:15 PM

563
7
7-3. Zelf uit te voeren onderhoud
Onderhoud en verzorging
Zekeringenkasten (
→Blz. 594)
Motorolievuldop ( →Blz. 564)
Oliepeilstok ( →Blz. 563)
Accu ( →Blz. 566)
Radiateur (→ Blz. 566)
Elektrische koelventilator
Condensor (→Blz. 566)
Sproeierreservoir ( →Blz. 569)
Koelvloeistofreservoir ( →Blz. 565)
Controleer het oliepeil met behulp van
de peilstok bij bedrijfswarme, afgezette
motor.
■Controle van motorolie
1 Plaats de auto op een horizontale
ondergrond. Wacht, nadat de motor
op bedrijfstemperatuur is gekomen
en de motor is uitgeschakeld, min-
stens 5 minuten om de olie de gele-
genheid te geven naar het carter
terug te stromen.

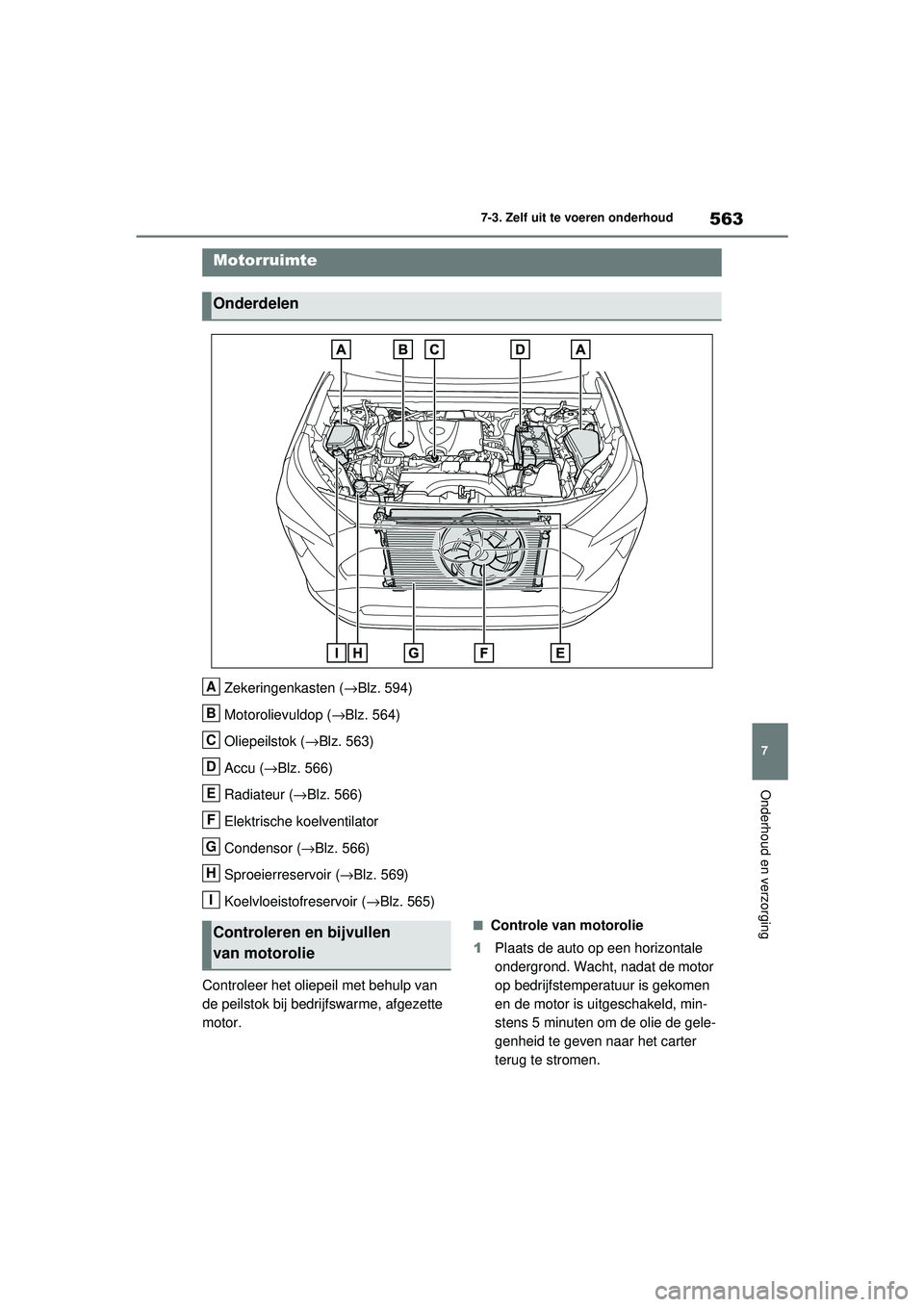

Motorruimte
Onderdelen
A
B
C
D
E
F
G
H
I
Controleren en bijvullen
van motorolie
pM_RAV4_OM_OM42D20E_(EE).book Page 563 Friday, August 7, 2020 1:15 PM

5647-3. Zelf uit te voeren onderhoud

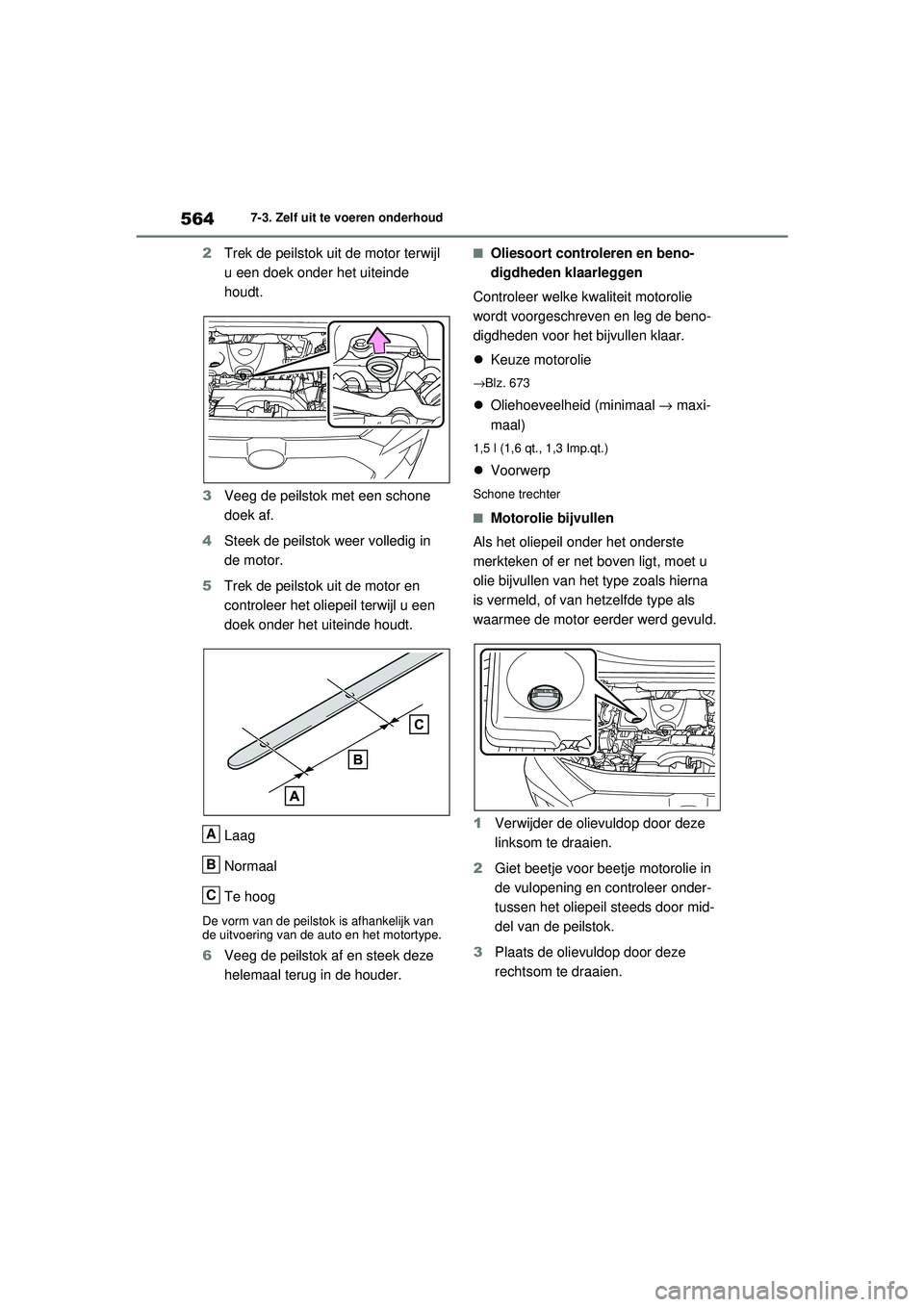

2Trek de peilstok uit de motor terwijl
u een doek onder het uiteinde
houdt.
3 Veeg de peilstok met een schone
doek af.
4 Steek de peilstok we er volledig in
de motor.
5 Trek de peilstok uit de motor en
controleer het oliepeil terwijl u een
doek onder het uiteinde houdt.
Laag
Normaal
Te hoog
De vorm van de peilstok is afhankelijk van
de uitvoering van de auto en het motortype.
6Veeg de peilstok af en steek deze
helemaal terug in de houder.
■Oliesoort controleren en beno-
digdheden klaarleggen
Controleer welke kwaliteit motorolie
wordt voorgeschreven en leg de beno-
digdheden voor het bijvullen klaar.
 Keuze motorolie
→Blz. 673
 Oliehoeveelheid (minimaal → maxi-
maal)
1,5 l (1,6 qt., 1,3 Imp.qt.)
 Voorwerp
Schone trechter
■Motorolie bijvullen
Als het oliepeil onder het onderste
merkteken of er net boven ligt, moet u
olie bijvullen van het type zoals hierna
is vermeld, of van hetzelfde type als
waarmee de motor eerder werd gevuld.
1 Verwijder de olievuldop door deze
linksom te draaien.
2 Giet beetje voor beetje motorolie in
de vulopening en controleer onder-
tussen het oliepeil steeds door mid-
del van de peilstok.
3 Plaats de olievuldop door deze
rechtsom te draaien.
A
B
C
pM_RAV4_OM_OM42D20E_(EE).book Page 564 Friday, August 7, 2020 1:15 PM

565
7
7-3. Zelf uit te voeren onderhoud
Onderhoud en verzorging

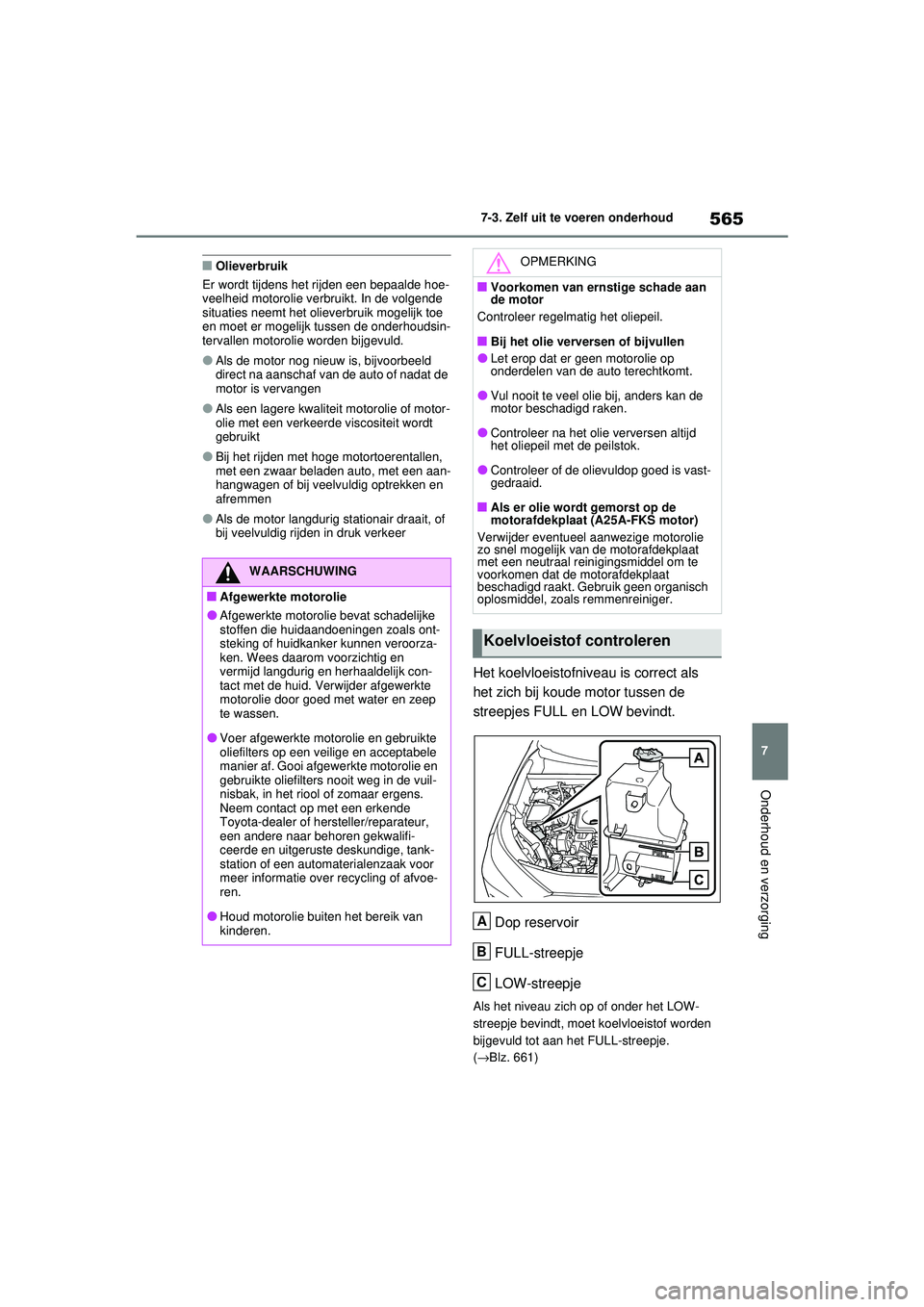

■Olieverbruik
Er wordt tijdens het rijden een bepaalde hoe-
veelheid motorolie verbruikt. In de volgende
situaties neemt het olieverbruik mogelijk toe
en moet er mogelijk tussen de onderhoudsin-
tervallen motorolie worden bijgevuld.
●Als de motor nog nieuw is, bijvoorbeeld
direct na aanschaf van de auto of nadat de
motor is vervangen
●Als een lagere kwaliteit motorolie of motor-
olie met een verkeerde viscositeit wordt
gebruikt
●Bij het rijden met hoge motortoerentallen,
met een zwaar beladen auto, met een aan-
hangwagen of bij veelvuldig optrekken en
afremmen
●Als de motor langdurig stationair draait, of
bij veelvuldig rijden in druk verkeer
Het koelvloeistofniveau is correct als
het zich bij koude motor tussen de
streepjes FULL en LOW bevindt.
Dop reservoir
FULL-streepje
LOW-streepje
Als het niveau zich op of onder het LOW-
streepje bevindt, moet koelvloeistof worden
bijgevuld tot aan het FULL-streepje.
( → Blz. 661)
WAARSCHUWING
■Afgewerkte motorolie
●Afgewerkte motorolie bevat schadelijke
stoffen die huidaandoeningen zoals ont-
steking of huidkanker kunnen veroorza-
ken. Wees daarom voorzichtig en
vermijd langdurig en herhaaldelijk con-
tact met de huid. Verwijder afgewerkte
motorolie door goed met water en zeep
te wassen.
●Voer afgewerkte motorolie en gebruikte
oliefilters op een veilige en acceptabele
manier af. Gooi afgewerkte motorolie en
gebruikte oliefilters nooit weg in de vuil-
nisbak, in het riool of zomaar ergens.
Neem contact op met een erkende
Toyota-dealer of hersteller/reparateur,
een andere naar behoren gekwalifi-
ceerde en uitgeruste deskundige, tank-
station of een automaterialenzaak voor
meer informatie over recycling of afvoe-
ren.
●Houd motorolie buiten het bereik van
kinderen.
OPMERKING
■Voorkomen van ernstige schade aan
de motor
Controleer regelmatig het oliepeil.
■Bij het olie verversen of bijvullen
●Let erop dat er geen motorolie op
onderdelen van de auto terechtkomt.
●Vul nooit te veel olie bij, anders kan de
motor beschadigd raken.
●Controleer na het olie verversen altijd
het oliepeil met de peilstok.
●Controleer of de olievuldop goed is vast-
gedraaid.
■Als er olie wordt gemorst op de
motorafdekplaat (A25A-FKS motor)
Verwijder eventueel aanwezige motorolie
zo snel mogelijk van de motorafdekplaat
met een neutraal reinigingsmiddel om te
voorkomen dat de motorafdekplaat
beschadigd raakt. Gebruik geen organisch
oplosmiddel, zoals remmenreiniger.
Koelvloeistof controleren
A
B
C
pM_RAV4_OM_OM42D20E_(EE).book Page 565 Friday, August 7, 2020 1:15 PM

5667-3. Zelf uit te voeren onderhoud

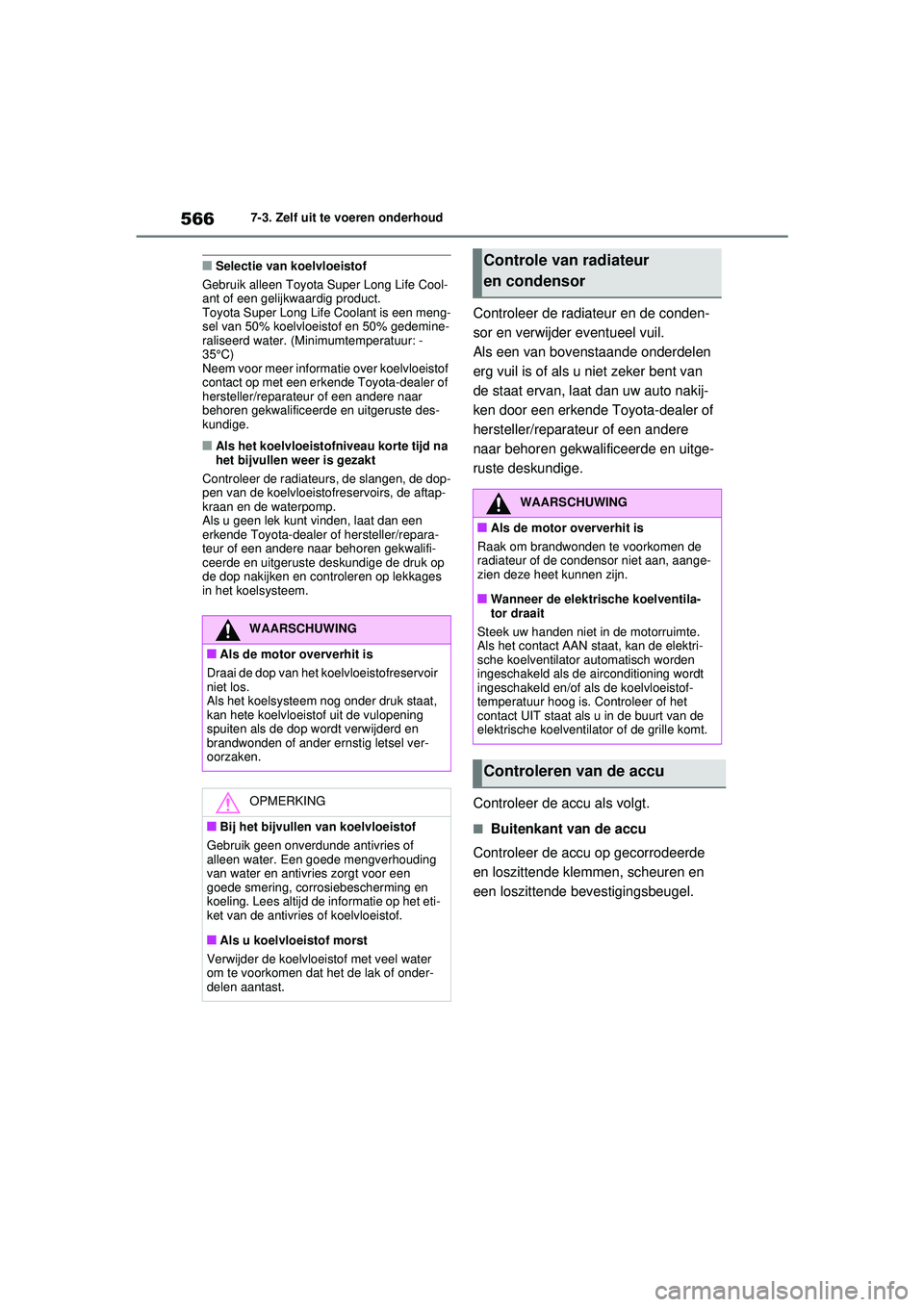

■Selectie van koelvloeistof
Gebruik alleen Toyota Super Long Life Cool-
ant of een gelijkwaardig product.
Toyota Super Long Life Coolant is een meng-
sel van 50% koelvloeistof en 50% gedemine-
raliseerd water. (Minimumtemperatuur: -
35°C)
Neem voor meer informatie over koelvloeistof
contact op met een erkende Toyota-dealer of
hersteller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste des-
kundige.
■Als het koelvloeistofniveau korte tijd na
het bijvullen weer is gezakt
Controleer de radiateurs, de slangen, de dop-
pen van de koelvloeistofreservoirs, de aftap-
kraan en de waterpomp.
Als u geen lek kunt vinden, laat dan een
erkende Toyota-dealer of hersteller/repara-
teur of een andere naar behoren gekwalifi-
ceerde en uitgeruste deskundige de druk op
de dop nakijken en controleren op lekkages
in het koelsysteem.
Controleer de radiateur en de conden-
sor en verwijder eventueel vuil.
Als een van bovenstaande onderdelen
erg vuil is of als u niet zeker bent van
de staat ervan, laat dan uw auto nakij-
ken door een erkende Toyota-dealer of
hersteller/reparateur of een andere
naar behoren gekwalificeerde en uitge-
ruste deskundige.
Controleer de accu als volgt.
■Buitenkant van de accu
Controleer de accu op gecorrodeerde
en loszittende klemmen, scheuren en
een loszittende bevestigingsbeugel.
WAARSCHUWING
■Als de motor oververhit is
Draai de dop van het koelvloeistofreservoir
niet los.
Als het koelsysteem nog onder druk staat,
kan hete koelvloeistof uit de vulopening
spuiten als de dop wordt verwijderd en
brandwonden of ander ernstig letsel ver-
oorzaken.
OPMERKING
■Bij het bijvullen van koelvloeistof
Gebruik geen onverdunde antivries of
alleen water. Een goede mengverhouding
van water en antivries zorgt voor een
goede smering, corrosiebescherming en
koeling. Lees altijd de informatie op het eti-
ket van de antivries of koelvloeistof.
■Als u koelvloeistof morst
Verwijder de koelvloeistof met veel water
om te voorkomen dat het de lak of onder-
delen aantast.
Controle van radiateur
en condensor
WAARSCHUWING
■Als de motor oververhit is
Raak om brandwonden te voorkomen de
radiateur of de condensor niet aan, aange-
zien deze heet kunnen zijn.
■Wanneer de elektrische koelventila-
tor draait
Steek uw handen niet in de motorruimte.
Als het contact AAN staat, kan de elektri-
sche koelventilator automatisch worden
ingeschakeld als de airconditioning wordt
ingeschakeld en/of al s de koelvloeistof-
temperatuur hoog is. Controleer of het
contact UIT staat als u in de buurt van de
elektrische koelventilat or of de grille komt.
Controleren van de accu
pM_RAV4_OM_OM42D20E_(EE).book Page 566 Friday, August 7, 2020 1:15 PM

567
7
7-3. Zelf uit te voeren onderhoud
Onderhoud en verzorging

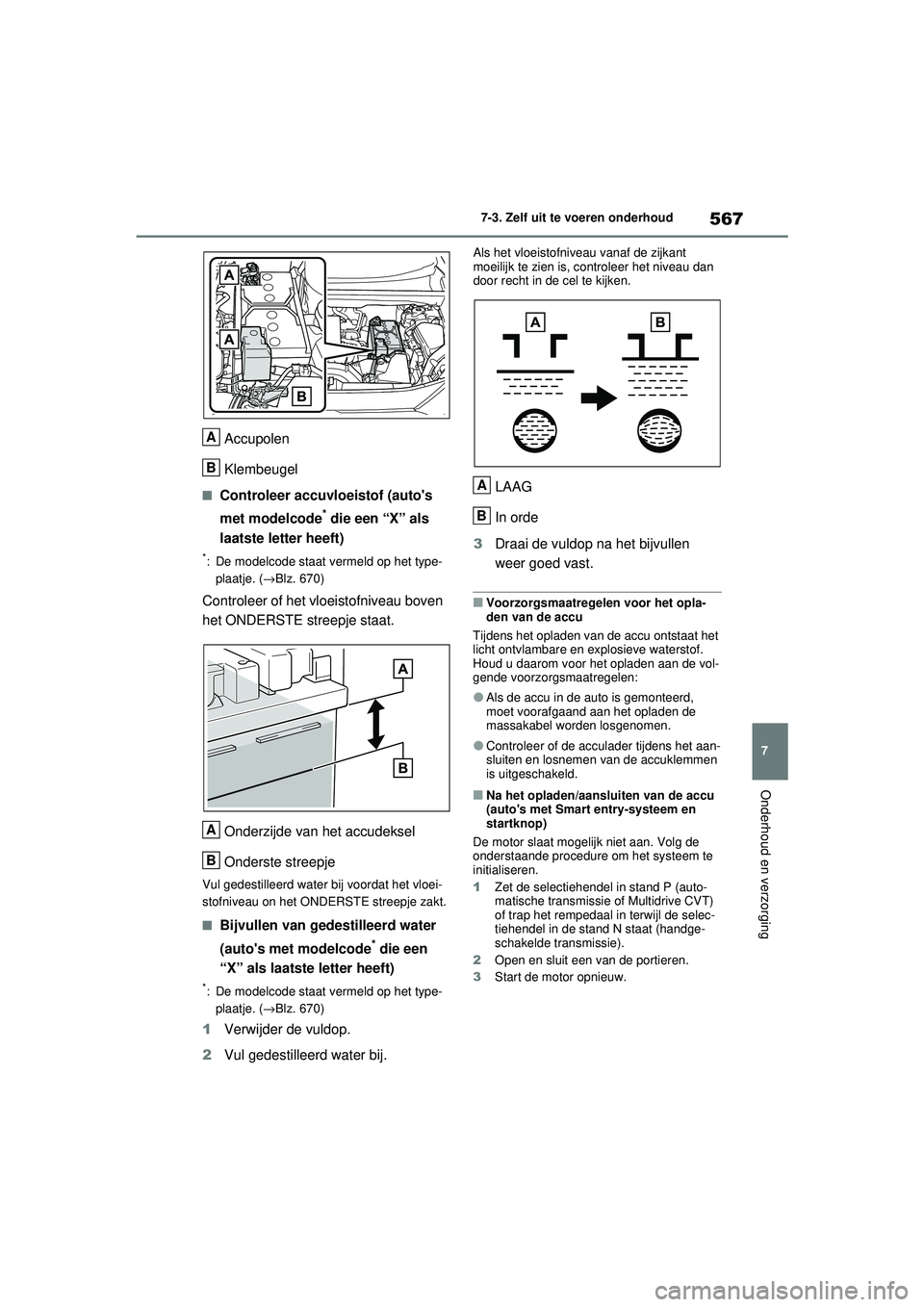

Accupolen
Klembeugel
■Controleer accuvloeistof (auto's
met modelcode
* die een “X” als
laatste letter heeft)
*: De modelcode staat vermeld op het type- plaatje. ( →Blz. 670)
Controleer of het vloeistofniveau boven
het ONDERSTE streepje staat.
Onderzijde van het accudeksel
Onderste streepje
Vul gedestilleerd water bij voordat het vloei-
stofniveau on het ONDERSTE streepje zakt.
■Bijvullen van gedestilleerd water
(auto's met modelcode
* die een
“X” als laatste letter heeft)
*: De modelcode staat vermeld op het type- plaatje. ( →Blz. 670)
1 Verwijder de vuldop.
2 Vul gedestilleerd water bij.
Als het vloeistofniveau vanaf de zijkant
moeilijk te zien is, controleer het niveau dan
door recht in de cel te kijken.
LAAG
In orde
3 Draai de vuldop na het bijvullen
weer goed vast.
■Voorzorgsmaatregelen voor het opla-
den van de accu
Tijdens het opladen van de accu ontstaat het
licht ontvlambare en explosieve waterstof.
Houd u daarom voor het opladen aan de vol-
gende voorzorgsmaatregelen:
●Als de accu in de auto is gemonteerd,
moet voorafgaand aan het opladen de
massakabel worden losgenomen.
●Controleer of de acculader tijdens het aan-
sluiten en losnemen van de accuklemmen
is uitgeschakeld.
■Na het opladen/aansluiten van de accu
(auto's met Smart entry-systeem en
startknop)
De motor slaat mogelijk niet aan. Volg de
onderstaande procedure om het systeem te
initialiseren.
1 Zet de selectiehendel in stand P (auto-
matische transmissie of Multidrive CVT)
of trap het rempedaal in terwijl de selec-
tiehendel in de stand N staat (handge-
schakelde transmissie).
2 Open en sluit een van de portieren.
3 Start de motor opnieuw.
A
B
A
B
A
B
pM_RAV4_OM_OM42D20E_(EE).book Page 567 Friday, August 7, 2020 1:15 PM
