2021 TOYOTA RAV4 Instructieboekje (in Dutch)

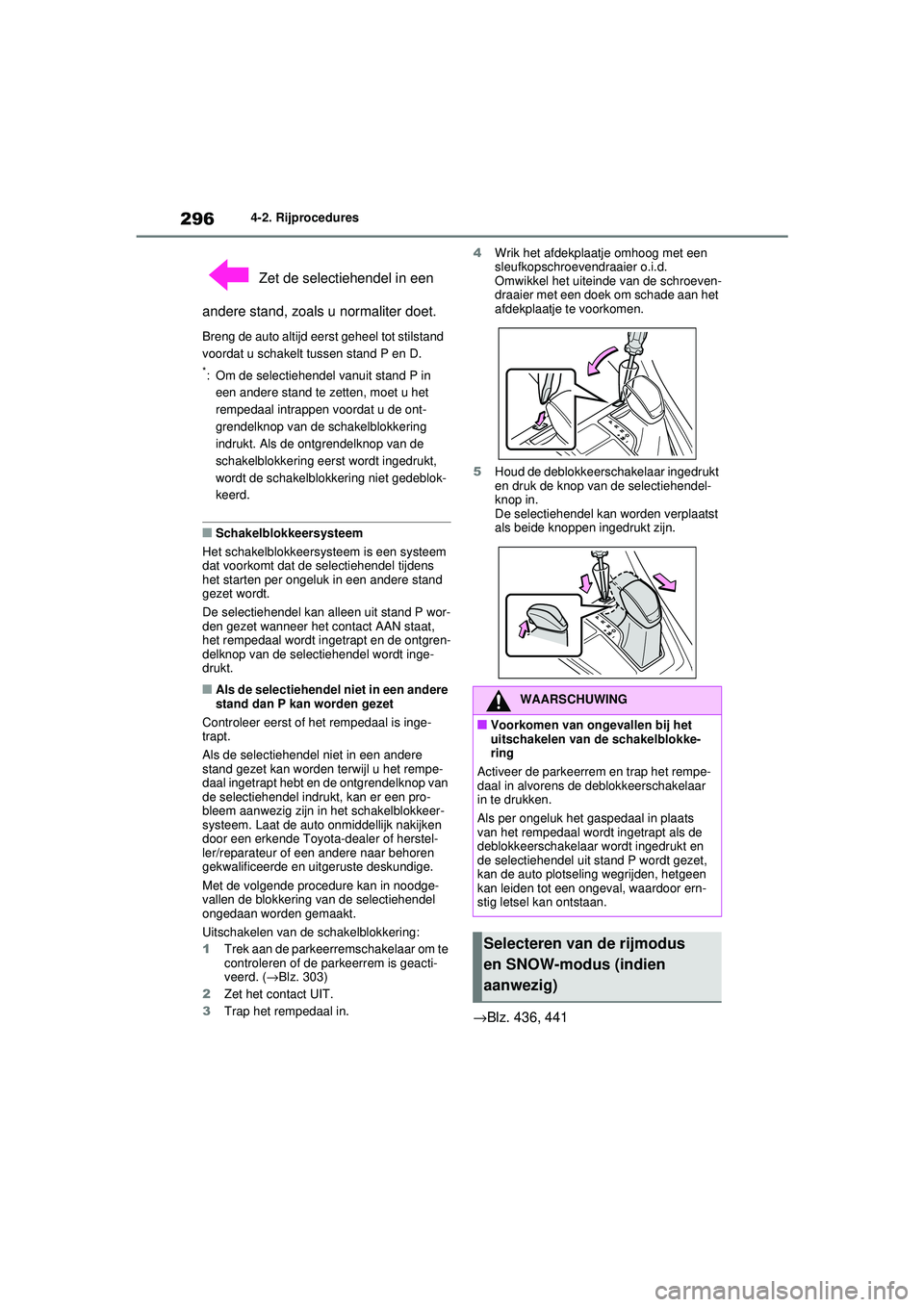

2964-2. Rijprocedures
Zet de selectiehendel in een
andere stand, zoals u normaliter doet.
Breng de auto altijd eerst geheel tot stilstand
voordat u schakelt tussen stand P en D.
*: Om de selectiehendel vanuit stand P in een andere stand te zetten, moet u het
rempedaal intrappen voordat u de ont-
grendelknop van de schakelblokkering
indrukt. Als de ontgrendelknop van de
schakelblokkering eerst wordt ingedrukt,
wordt de schakelblokkering niet gedeblok-
keerd.
■Schakelblokkeersysteem
Het schakelblokkeersysteem is een systeem
dat voorkomt dat de selectiehendel tijdens
het starten per ongeluk in een andere stand
gezet wordt.
De selectiehendel kan alleen uit stand P wor-
den gezet wanneer het contact AAN staat,
het rempedaal wordt ingetrapt en de ontgren-
delknop van de selectiehendel wordt inge-
drukt.
■Als de selectiehendel niet in een andere
stand dan P kan worden gezet
Controleer eerst of het rempedaal is inge-
trapt.
Als de selectiehendel niet in een andere
stand gezet kan worden terwijl u het rempe-
daal ingetrapt hebt en de ontgrendelknop van
de selectiehendel indrukt, kan er een pro-
bleem aanwezig zijn in het schakelblokkeer-
systeem. Laat de auto onmiddellijk nakijken
door een erkende Toyota-dealer of herstel-
ler/reparateur of een andere naar behoren
gekwalificeerde en uitgeruste deskundige.
Met de volgende procedure kan in noodge-
vallen de blokkering van de selectiehendel
ongedaan worden gemaakt.
Uitschakelen van de schakelblokkering:
1 Trek aan de parkeerremschakelaar om te
controleren of de parkeerrem is geacti-
veerd. ( →Blz. 303)
2 Zet het contact UIT.
3 Trap het rempedaal in. 4
Wrik het afdekplaatje omhoog met een
sleufkopschroevendraaier o.i.d.
Omwikkel het uiteinde van de schroeven-
draaier met een doek om schade aan het
afdekplaatje te voorkomen.
5 Houd de deblokkeerschakelaar ingedrukt
en druk de knop van de selectiehendel-
knop in.
De selectiehendel kan worden verplaatst
als beide knoppen ingedrukt zijn.
→Blz. 436, 441
WAARSCHUWING
■Voorkomen van ongevallen bij het
uitschakelen van de schakelblokke-
ring
Activeer de parkeerrem en trap het rempe-
daal in alvorens de deblokkeerschakelaar
in te drukken.
Als per ongeluk het gaspedaal in plaats
van het rempedaal wordt ingetrapt als de
deblokkeerschakelaar wordt ingedrukt en
de selectiehendel uit stand P wordt gezet,
kan de auto plotseling wegrijden, hetgeen
kan leiden tot een ongeval, waardoor ern-
stig letsel kan ontstaan.
Selecteren van de rijmodus
en SNOW-modus (indien
aanwezig)
pM_RAV4_OM_OM42D20E_(EE).book Page 296 Friday, August 7, 2020 1:15 PM

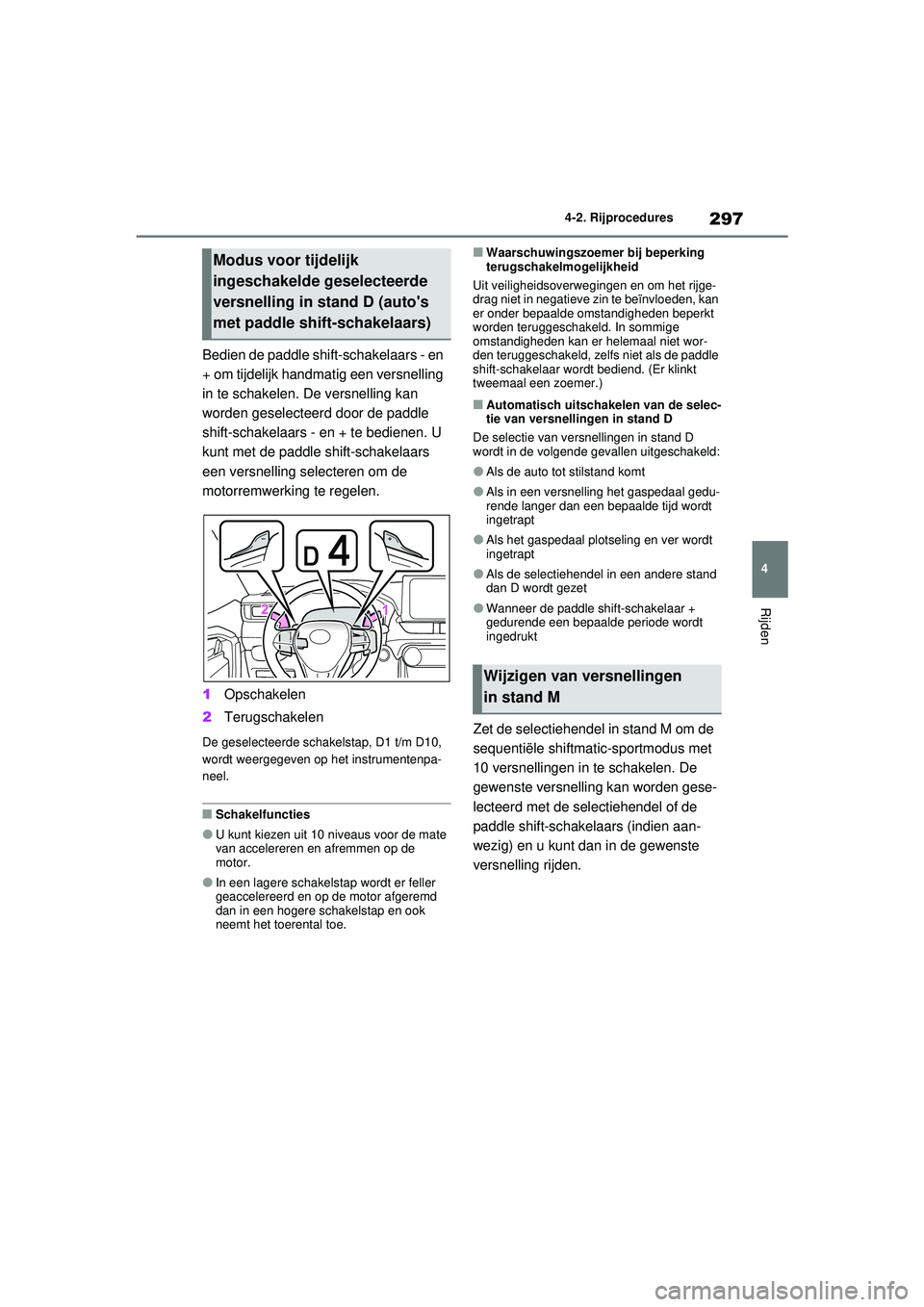

297
4
4-2. Rijprocedures
Rijden
Bedien de paddle shift-schakelaars - en
+ om tijdelijk handmatig een versnelling
in te schakelen. De versnelling kan
worden geselecteerd door de paddle
shift-schakelaars - en + te bedienen. U
kunt met de paddle shift-schakelaars
een versnelling selecteren om de
motorremwerking te regelen.
1
Opschakelen
2 Terugschakelen
De geselecteerde schakelstap, D1 t/m D10,
wordt weergegeven op het instrumentenpa-
neel.
■Schakelfuncties
●U kunt kiezen uit 10 niveaus voor de mate
van accelereren en afremmen op de
motor.
●In een lagere schakelstap wordt er feller
geaccelereerd en op de motor afgeremd
dan in een hogere schakelstap en ook
neemt het toerental toe.
■Waarschuwingszoemer bij beperking
terugschakelmogelijkheid
Uit veiligheidsoverwegingen en om het rijge-
drag niet in negatieve zin te beïnvloeden, kan
er onder bepaalde omstandigheden beperkt
worden teruggeschakeld. In sommige
omstandigheden kan er helemaal niet wor-
den teruggeschakeld, zelfs niet als de paddle
shift-schakelaar wordt bediend. (Er klinkt
tweemaal een zoemer.)
■Automatisch uitschakelen van de selec-
tie van versnellingen in stand D
De selectie van versnellingen in stand D
wordt in de volgende gevallen uitgeschakeld:
●Als de auto tot stilstand komt
●Als in een versnelling het gaspedaal gedu-
rende langer dan een bepaalde tijd wordt
ingetrapt
●Als het gaspedaal plotseling en ver wordt
ingetrapt
●Als de selectiehendel in een andere stand
dan D wordt gezet
●Wanneer de paddle shift-schakelaar +
gedurende een bepaalde periode wordt
ingedrukt
Zet de selectiehendel in stand M om de
sequentiële shiftmatic-sportmodus met
10 versnellingen in te schakelen. De
gewenste versnelling kan worden gese-
lecteerd met de selectiehendel of de
paddle shift-schakelaars (indien aan-
wezig) en u kunt dan in de gewenste
versnelling rijden.
Modus voor tijdelijk
ingeschakelde geselecteerde
versnelling in stand D (auto's
met paddle shift-schakelaars)
Wijzigen van versnellingen
in stand M
pM_RAV4_OM_OM42D20E_(EE).book Page 297 Friday, August 7, 2020 1:15 PM

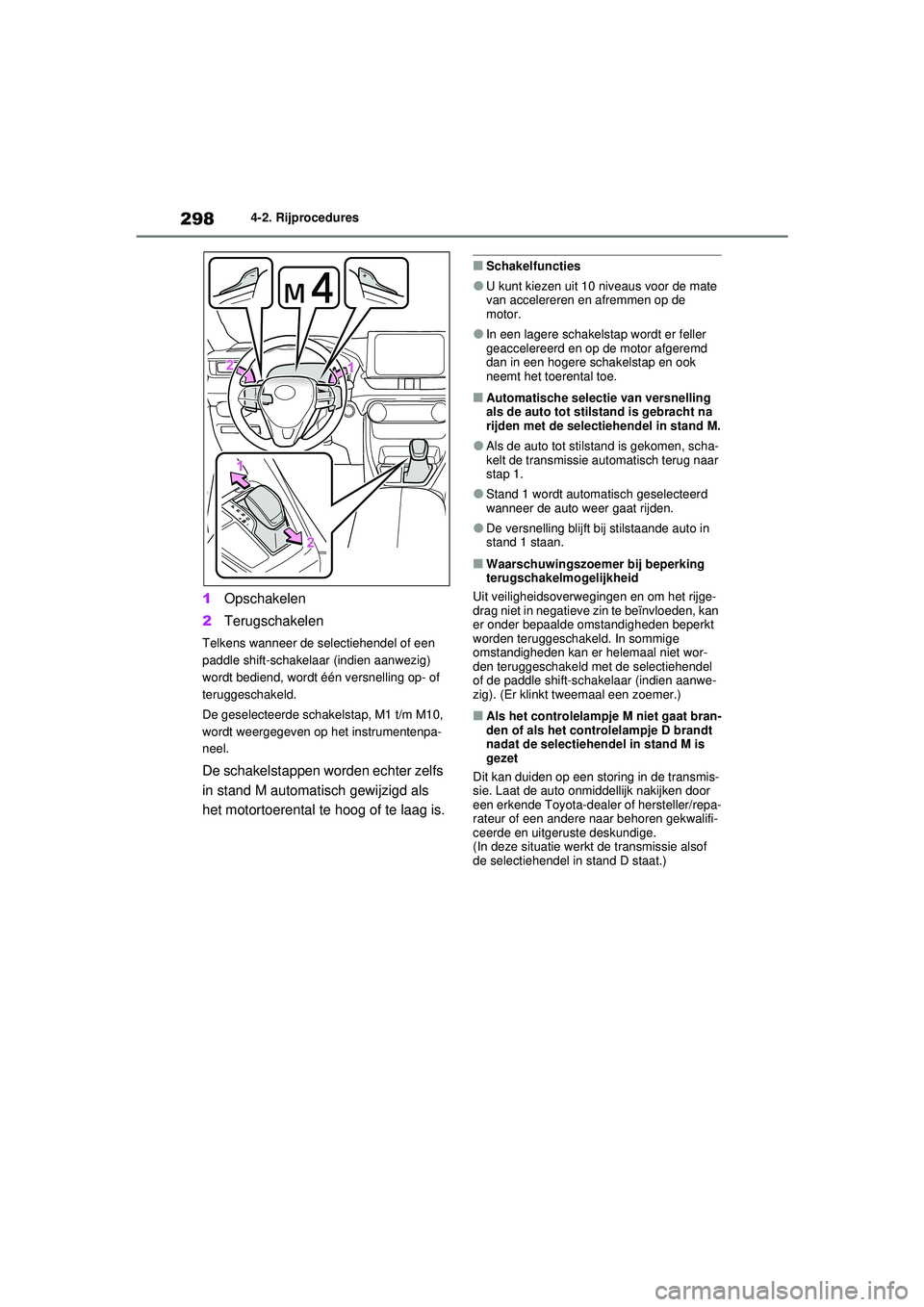

2984-2. Rijprocedures
1Opschakelen
2 Terugschakelen
Telkens wanneer de selectiehendel of een
paddle shift-schakelaar (indien aanwezig)
wordt bediend, wordt één versnelling op- of
teruggeschakeld.
De geselecteerde schakelstap, M1 t/m M10,
wordt weergegeven op het instrumentenpa-
neel.
De schakelstappen worden echter zelfs
in stand M automatisch gewijzigd als
het motortoerental te hoog of te laag is.
■Schakelfuncties
●U kunt kiezen uit 10 niveaus voor de mate
van accelereren en afremmen op de
motor.
●In een lagere schakelstap wordt er feller
geaccelereerd en op de motor afgeremd
dan in een hogere schakelstap en ook
neemt het toerental toe.
■Automatische selectie van versnelling
als de auto tot stilstand is gebracht na
rijden met de selectiehendel in stand M.
●Als de auto tot stilstand is gekomen, scha-
kelt de transmissie automatisch terug naar
stap 1.
●Stand 1 wordt automatisch geselecteerd
wanneer de auto weer gaat rijden.
●De versnelling blijft bij stilstaande auto in
stand 1 staan.
■Waarschuwingszoemer bij beperking
terugschakelmogelijkheid
Uit veiligheidsoverwegingen en om het rijge-
drag niet in negatieve zin te beïnvloeden, kan
er onder bepaalde omstandigheden beperkt
worden teruggeschakeld. In sommige
omstandigheden kan er helemaal niet wor-
den teruggeschakeld met de selectiehendel
of de paddle shift-schakelaar (indien aanwe-
zig). (Er klinkt tweemaal een zoemer.)
■Als het controlelampje M niet gaat bran-
den of als het controlelampje D brandt
nadat de selectiehendel in stand M is
gezet
Dit kan duiden op een storing in de transmis-
sie. Laat de auto onmiddellijk nakijken door
een erkende Toyota-dealer of hersteller/repa-
rateur of een andere naar behoren gekwalifi-
ceerde en uitgeruste deskundige.
(In deze situatie werkt de transmissie alsof
de selectiehendel in stand D staat.)
pM_RAV4_OM_OM42D20E_(EE).book Page 298 Friday, August 7, 2020 1:15 PM

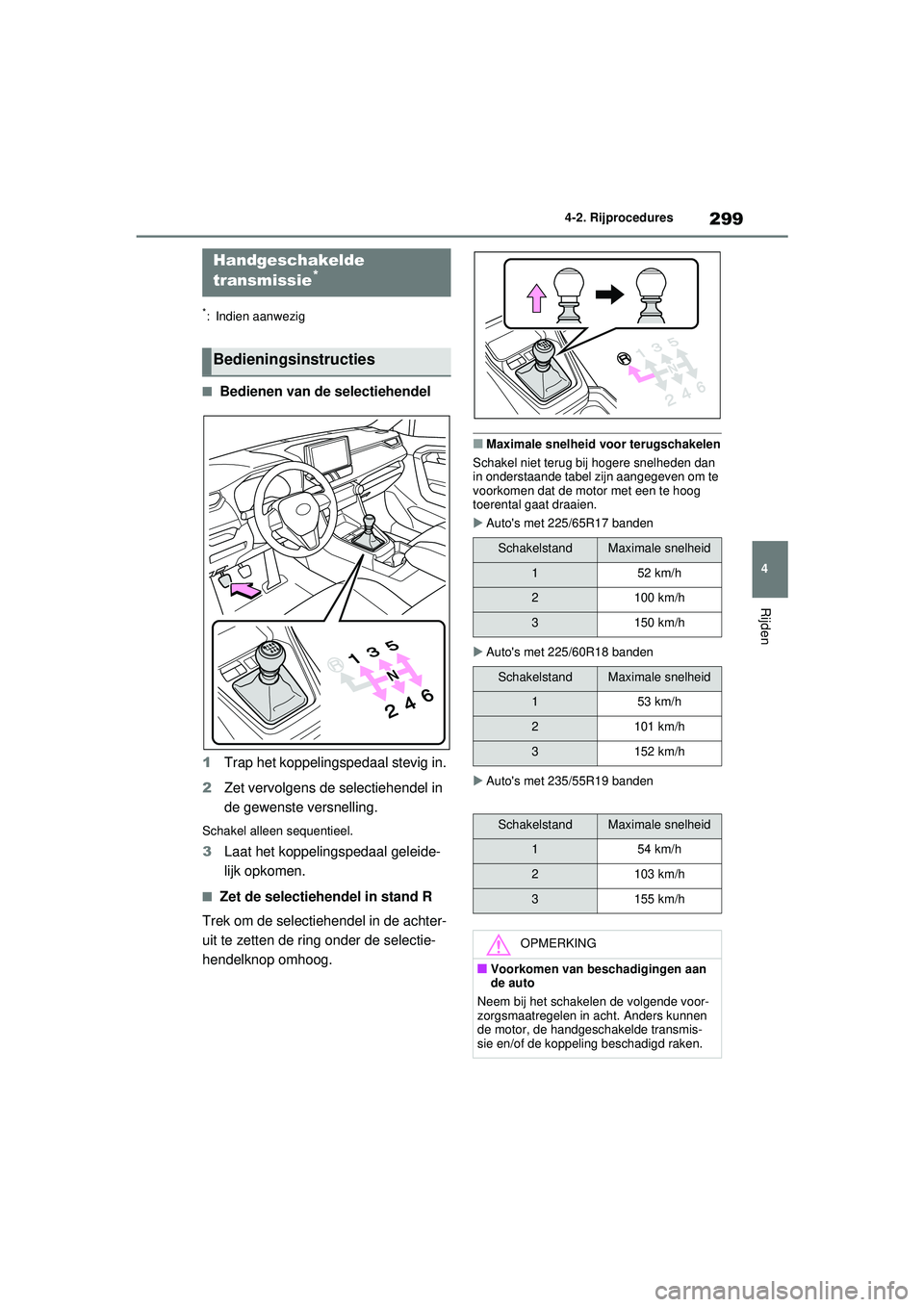

299
4
4-2. Rijprocedures
Rijden
*: Indien aanwezig
■Bedienen van de selectiehendel
1 Trap het koppelingspedaal stevig in.
2 Zet vervolgens de selectiehendel in
de gewenste versnelling.
Schakel alleen sequentieel.
3Laat het koppelingspedaal geleide-
lijk opkomen.
■Zet de selectiehendel in stand R
Trek om de selectiehendel in de achter-
uit te zetten de ring onder de selectie-
hendelknop omhoog.
■Maximale snelheid voor terugschakelen
Schakel niet terug bij hogere snelheden dan
in onderstaande tabel zijn aangegeven om te
voorkomen dat de motor met een te hoog
toerental gaat draaien.
 Auto's met 225/65R17 banden
 Auto's met 225/60R18 banden
 Auto's met 235/55R19 banden
Handgeschakelde
transmissie*
Bedieningsinstructies
SchakelstandMaximale snelheid
152 km/h
2100 km/h
3150 km/h
SchakelstandMaximale snelheid
153 km/h
2101 km/h
3152 km/h
SchakelstandMaximale snelheid
154 km/h
2103 km/h
3155 km/h
OPMERKING
■Voorkomen van beschadigingen aan
de auto
Neem bij het schakelen de volgende voor-
zorgsmaatregelen in acht. Anders kunnen
de motor, de handgeschakelde transmis-
sie en/of de koppeling beschadigd raken.
pM_RAV4_OM_OM42D20E_(EE).book Page 299 Friday, August 7, 2020 1:15 PM

3004-2. Rijprocedures
De iMT regelt het motortoerental opti-
maal op basis van het bedienen van het
koppelingspedaal en de selectiehendel
door de bestuurder om de bestuurder
te helpen soepeler te schakelen. Ver-
der zorgt de iMT ervoor dat de schakel-
schok vermindert als het
koppelingspedaal wordt ingetrapt,
waardoor het schakelen lichter gaat bij
het rijden op een bochtige weg of hel-
ling.
Druk op de iMT-schakelaar.
Het controlelampje iMT gaat groen branden.
Druk de schakelaar nogmaals in om de iMT
uit te schakelen.
■Bij het wijzigen van de rijmodus
In de volgende situaties werkt de iMT zelfs
als de iMT-schakelaar niet is ingedrukt.
●Als de sportmodus is ingesteld.
( → Blz. 436)
●AWD-uitvoeringen: Als de Mud & Sand- of
Rock & Dirt-modus voor de Multi-terrain
Select is geselecteerd. ( →Blz. 438)
Druk op de iMT-schakelaar om de iMT uit te
schakelen.
■De iMT werkt mogelijk niet als
In de volgende situaties werkt de iMT moge-
lijk niet.
Dit duidt echter niet op een storing.
●Het koppelingspedaal wordt niet volledig
ingetrapt.
OPMERKING
●Zet de selectiehendel niet in stand R
zonder eerst het koppelingspedaal in te
trappen.
●Trek de ring onder de pookknop alleen
omhoog om de achteruitversnelling in te
schakelen.
●Zet de selectiehendel alleen in stand R
als de auto stilstaat.
●Laat uw hand niet op de selectiehendel
rusten en houd hem ook niet vast als u
niet schakelt.
●Schakel alleen sequenti eel, om te voor-
komen dat het motortoerental te hoog
wordt.
●Laat het koppelingspedaal niet plotse-
ling opkomen.
iMT (Intelligent Manual
Transmission)
pM_RAV4_OM_OM42D20E_(EE).book Page 300 Friday, August 7, 2020 1:15 PM

301
4
4-2. Rijprocedures
Rijden
●Het koppelingspedaal wordt niet volledig
losgelaten omdat de bestuurder zijn voet
laat rusten op het koppelingspedaal
*.
●Er wordt geschakeld nadat de auto uitge-
rold is met de selectiehendel in de neu-
traalstand.
●Nadat het koppelingspedaal is ingetrapt,
wordt de selectiehendel gedurende een
lange periode niet bediend.
*: Als u na het verplaatsen van de selectie-
hendel uw voet niet helemaal van het kop-
pelingspedaal haalt, werkt de iMT mogelijk
niet en kan het motortoerental niet opti-
maal worden geregeld voor de volgende
schakelprocedure. Laat, om de iMT te acti-
veren, het koppelingspedaal compleet
opkomen en trap het weer in voordat u de
selectiehendel bedient.
■Als het controlelampje iMT geel brandt
De iMT is mogelijk tijdel ijk niet beschikbaar of
er is een storing aanwezig. Laat de auto
nakijken door een erkende Toyota-dealer of
hersteller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste des-
kundige.
→Blz. 436, 441 De schakeladviesindicator helpt de
bestuurder om het brandstofverbruik en
de uitlaatgasemissie binnen de limieten
van het motorvermogen te verlagen.
Opschakelen
Terugschakelen
■Display schakeladviesindicator (indien
aanwezig)
De schakeladviesindica tor wordt mogelijk
niet weergegeven wanneer uw voet op het
koppelingspedaal rust.
■Tijdens het rijden terwijl de schakelad-
viesindicator (indien aanwezig) wordt
weergegeven
Laat de auto niet naar voren rollen als de
selectiehendel in de neutraalstand staat.
WAARSCHUWING
■Beperkingen van de iMT
De iMT is geen systeem dat een ver-
keerde bediening van de selectiehendel of
het met een te hoog toerental draaien van
de motor voorkomt.
Afhankelijk van de situatie werkt de iMT
mogelijk niet normaal en is het wellicht niet
mogelijk om de selectiehendel soepel in
een andere stand te zetten. Wanneer u te
veel op de iMT vertrouwt, kan dit leiden tot
een ongeval.
Selecteren van de rijmodus
en SNOW-modus (indien
aanwezig)
Schakeladviesindicator
(indien aanwezig)
WAARSCHUWING
■Display schakeladviesindicator
(indien aanwezig)
Uit veiligheidsoverwegingen dient de
bestuurder niet uitsluitend op het display
te kijken. Raadpleeg het display alleen
wanneer dit veilig kan en rekening hou-
dend met de wegcondities en de verkeers-
omstandigheden. Anders kan zich een
ongeval voordoen.
A
B
pM_RAV4_OM_OM42D20E_(EE).book Page 301 Friday, August 7, 2020 1:15 PM

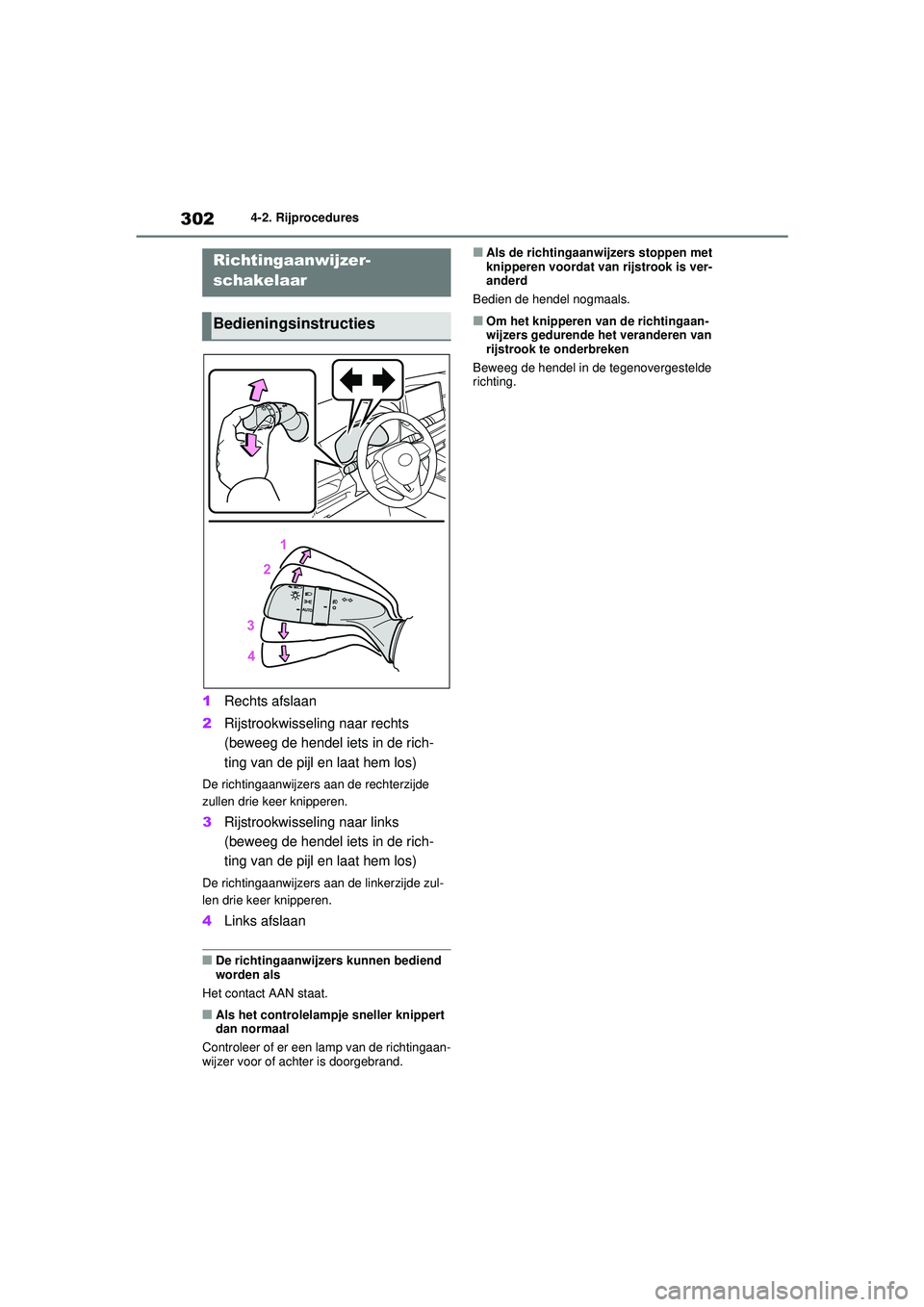

3024-2. Rijprocedures
1Rechts afslaan
2 Rijstrookwisseling naar rechts
(beweeg de hendel iets in de rich-
ting van de pijl en laat hem los)
De richtingaanwijzers aan de rechterzijde
zullen drie keer knipperen.
3Rijstrookwisseling naar links
(beweeg de hendel iets in de rich-
ting van de pijl en laat hem los)
De richtingaanwijzers aan de linkerzijde zul-
len drie keer knipperen.
4Links afslaan
■De richtingaanwijzers kunnen bediend
worden als
Het contact AAN staat.
■Als het controlelampje sneller knippert
dan normaal
Controleer of er een lamp van de richtingaan-
wijzer voor of achter is doorgebrand.
■Als de richtingaanwijzers stoppen met
knipperen voordat van rijstrook is ver-
anderd
Bedien de hendel nogmaals.
■Om het knipperen van de richtingaan-
wijzers gedurende het veranderen van
rijstrook te onderbreken
Beweeg de hendel in de tegenovergestelde
richting.
Richtingaanwijzer-
schakelaar
Bedieningsinstructies
pM_RAV4_OM_OM42D20E_(EE).book Page 302 Friday, August 7, 2020 1:15 PM

303
4
4-2. Rijprocedures
Rijden
■Gebruik van de handmatige
modus
De parkeerrem kan handmatig worden
geactiveerd en gedeactiveerd.
Waarschuwingslampje parkeerrem
Controlelampje parkeerremschake-
laar
1 Trek aan de schakelaar om de par-
keerrem te activeren.
Het waarschuwingslampje van de parkeer-
rem en het controlelampje op de parkeer-
remschakelaar gaan branden. Houd de parkeerremschakelaar omhoog
getrokken als u in geval van nood de par-
keerrem tijdens het rijden moet bedienen.
2
Druk op de schakelaar om de par-
keerrem te deactiveren.
• Bedien de parkeerrems chakelaar terwijl u
het rempedaal intrapt.
• Functie automatisch deactiveren parkeer-
rem ( →Blz. 304)
Controleer of het waarschuwingslampje van
de parkeerrem en het controlelampje op de
parkeerremschakelaar doven.
Als het waarschuwingslampje van de
parkeerrem en het controlelampje op
de parkeerremschakelaar knipperen,
bedien de schakelaar dan nogmaals.
(→Blz. 624)
■Inschakelen van de automatische
modus
Houd bij stilstaande auto de parkeer-
remschakelaar omhoog getrokken tot-
dat een zoemer klinkt en een melding
wordt weergegeven op het multi-
informatiedisplay (auto's met automati-
sche transmissie of Multidrive CVT) of
het controlelampje auto EPB OFF
uitgaat (auto's met handgeschakelde
transmissie).
Als de automatische modus wordt inge-
schakeld, werkt de parkeerrem als
volgt.
Parkeerrem
De parkeerrem kan automatisch of
handmatig worden geactiveerd en
gedeactiveerd. In de automati-
sche modus kan de parkeerrem
automatisch worden geactiveerd
of gedeactiveerd overeenkomstig
de bediening van de selectiehen-
del. Zelfs in de automatische
modus kan de parkeerrem hand-
matig worden geactiveerd of gede-
activeerd.
Bedieningsinstructies
A
B
A
B
pM_RAV4_OM_OM42D20E_(EE).book Page 303 Friday, August 7, 2020 1:15 PM
