2021 TOYOTA RAV4 Instructieboekje (in Dutch)

6568-2. Stappen die genomen moeten worden in noodgevallen
3Trap het rempedaal stevig in en
controleer of op het multi-
informatiedisplay wordt weergege-
ven.
4 Druk kort en krachtig op de start-
knop.
Neem contact op met een erkende
Toyota-dealer of hersteller/reparateur
of een andere naar behoren gekwalifi-
ceerde en uitgeruste deskundige als de
motor nog steeds niet kan worden
gestart.
Handgeschakelde transmissie
1 Zorg ervoor dat de selectiehendel in
de neutraalstand st aat en trap het
koppelingspedaal in.
2 Houd de zijde van de elektronische
sleutel met het Toyota-logo tegen
de startknop.
Wanneer de elektronische sleutel wordt
gesignaleerd, klinkt er een zoemer en wordt
het contact AAN gezet.
Wanneer het Smart entry-systeem met start-
knop is uitgeschakel d via de persoonlijke
voorkeursinstellingen, wordt het contact in
stand ACC gezet.
3 Trap het koppelingspedaal stevig in
en controleer of wordt
weergegeven op het multi-informa-
tiedisplay. 4
Druk kort en krachtig op de start-
knop.
Neem contact op met een erkende
Toyota-dealer of hersteller/reparateur
of een andere naar behoren gekwalifi-
ceerde en uitgeruste deskundige als de
motor nog steeds niet kan worden
gestart.
■Uitzetten van de motor
 Automatische transmissie of Multidrive
CVT
Zet de selectiehendel in stand P, activeer de
parkeerrem en druk op de startknop zoals u
normaal doet bij het uitschakelen van de
motor.
 Handgeschakelde transmissie
Zet de selectiehendel in de neutraalstand,
activeer de parkeerrem en druk op de start-
knop zoals u normaal doet bij het uitschake-
len van de motor.
■Vervangen van de sleutelbatterij
Omdat deze procedure een noodmaatregel
is, wordt geadviseerd de batterij van de elek-
tronische sleutel zo snel mogelijk te laten ver-
vangen als deze ontladen is. ( →Blz. 591)
■Alarm (indien aanwezig)
Het alarmsysteem wordt niet ingeschakeld
als de mechanische sleutel wordt gebruikt
om de portieren te vergrendelen.
Het alarm kan worden geactiveerd als een
portier met de mechanische sleutel wordt
ontgrendeld terwijl het alarmsysteem is inge-
schakeld. ( →Blz. 101)
■Wijzigen van de stand van het contact
 Automatische transmissie of Multidrive
CVT
Laat het rempedaal los en druk tijdens stap 3
hierboven op de startknop.
De motor wordt niet gestart en de stand ver-
andert iedere keer dat de knop wordt inge-
drukt. ( →Blz. 288)
 Handgeschakelde transmissie
Laat het koppelingspedaal los en druk tijdens
stap 3 hierboven op de startknop.
De motor wordt niet gestart en de stand ver-
andert iedere keer dat de knop wordt inge-
drukt. ( →Blz. 288)
pM_RAV4_OM_OM42D20E_(EE).book Page 656 Friday, August 7, 2020 1:15 PM

657
8
8-2. Stappen die genomen moeten worden in noodgevallen
Bij problemen

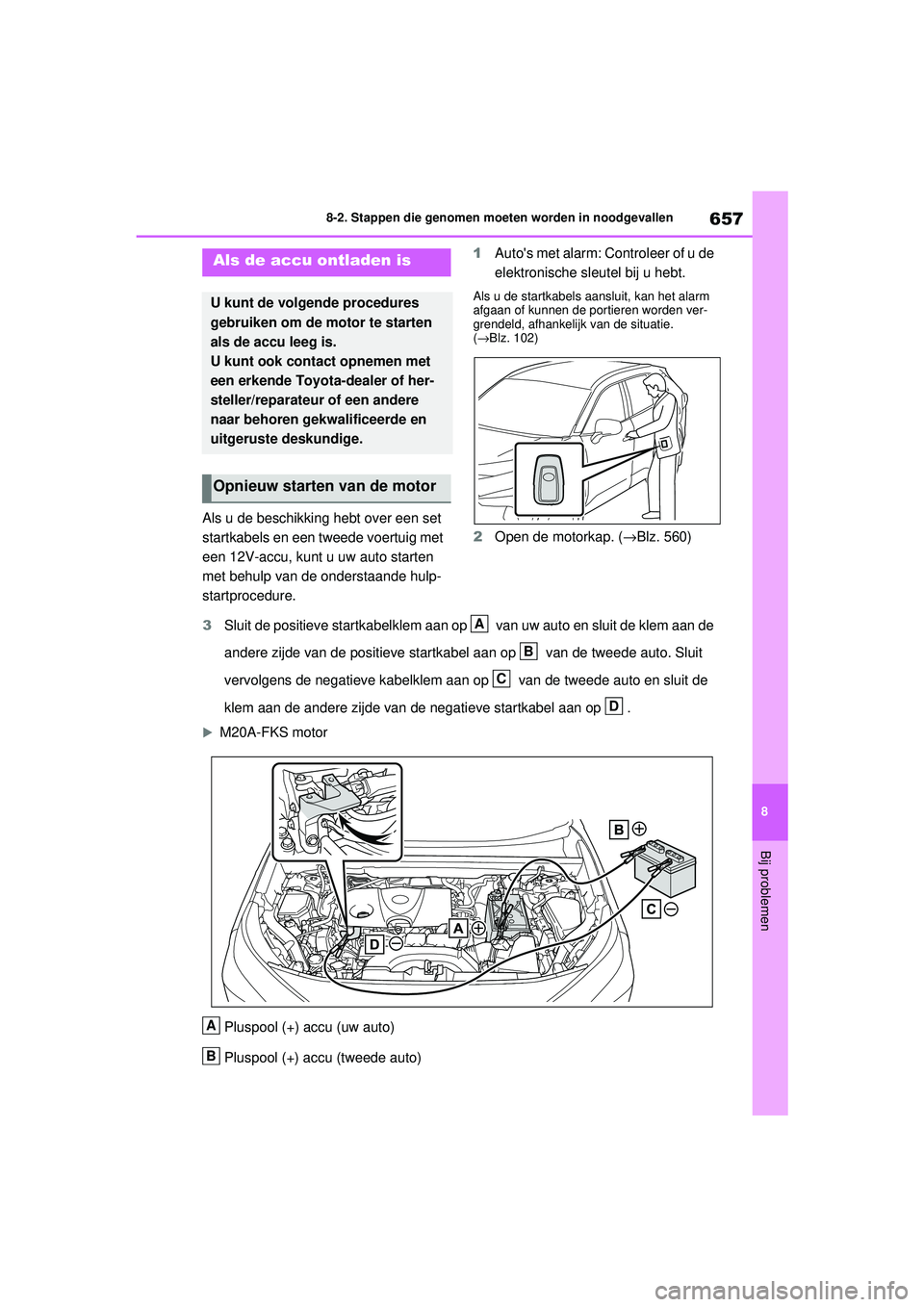

Als u de beschikking hebt over een set
startkabels en een tweede voertuig met
een 12V-accu, kunt u uw auto starten
met behulp van de onderstaande hulp-
startprocedure.
1
Auto's met alarm: Controleer of u de
elektronische sleutel bij u hebt.
Als u de startkabels aansluit, kan het alarm
afgaan of kunnen de portieren worden ver-
grendeld, afhankelijk van de situatie.
(→ Blz. 102)
2 Open de motorkap. ( →Blz. 560)
3 Sluit de positieve startkabelklem aan op van uw auto en sluit de klem aan de
andere zijde van de positieve startkabel aan op van de tweede auto. Sluit
vervolgens de negatieve kabelklem aan op van de tweede auto en sluit de
klem aan de andere zijde van de negatieve startkabel aan op .
M20A-FKS motor
Pluspool (+) accu (uw auto)
Pluspool (+) accu (tweede auto)
Als de accu ontladen is
U kunt de volgende procedures
gebruiken om de motor te starten
als de accu leeg is.
U kunt ook contact opnemen met
een erkende Toyota-dealer of her-
steller/reparateur of een andere
naar behoren gekwalificeerde en
uitgeruste deskundige.
Opnieuw starten van de motor
A
B
C
D
A
B
pM_RAV4_OM_OM42D20E_(EE).book Page 657 Friday, August 7, 2020 1:15 PM

6588-2. Stappen die genomen moeten worden in noodgevallen
Minpool (-) accu (tweede auto)
Stevig, niet-bewegend, niet-gelakt metalen punt, ver weg van de accu en bewe-
gende delen, zoals aangegeven in de afbeelding.
A25A-FKS motorPluspool (+) accu (uw auto)
Pluspool (+) accu (tweede auto)
Minpool (-) accu (tweede auto)
Stevig, niet-bewegend, niet-gelakt metalen punt, ver weg van de accu en bewe-
gende delen, zoals aangegeven in de afbeelding.
4 Start de motor van de tweede auto.
Verhoog het motortoerental iets en
laat de motor gedurende ongeveer
5 minuten met het verhoogde toe-
rental draaien om de accu van uw
auto op te laden.
5 Open en sluit een van de portieren
terwijl het contact UIT staat.
6 Houd het motortoerental van de
tweede auto constant en start de
motor van uw auto door het contact
AAN te zetten.
7 Verwijder de startkabels in exact de
omgekeerde volgorde van aanslui- ten als de motor van uw auto aan-
geslagen is.
Laat, nadat de motor van uw auto aan-
geslagen is, de auto zo snel mogelijk
nakijken door een erkende Toyota-dea-
ler of hersteller/reparateur of een
andere naar behoren gekwalificeerde
en uitgeruste deskundige.
■Starten van de motor als de accu leeg is
De auto kan niet worden aangeduwd.
■Voorkomen van ontlading van de accu
●Zet de koplampen en het audiosysteem uit
als de motor is uitgeschakeld. (Auto's met
Stop & Start-systeem: Behalve wanneer
de motor is uitgezet door het Stop & Start-
systeem)
C
D
A
B
C
D
pM_RAV4_OM_OM42D20E_(EE).book Page 658 Friday, August 7, 2020 1:15 PM

659
8
8-2. Stappen die genomen moeten worden in noodgevallen
Bij problemen
●Schakel niet-noodzakelij
ke elektrische ver-
bruikers uit als er gedurende langere tijd
met lage snelheden gereden wordt, bij-
voorbeeld in een file.
■Als de accu verwijderd of ontladen is
●De in de ECU opgeslagen informatie wordt
gewist. Laat wanneer de accu volledig is
ontladen de auto nakijken door een
erkende Toyota-dealer of hersteller/repa-
rateur of een andere naar behoren gekwa-
lificeerde en uitgeruste deskundige.
●Sommige systemen moeten mogelijk wor-
den geïnitialiseerd. (→ Blz. 696)
■Verwijderen van de accuklemmen
Wanneer de accuklemmen worden verwij-
derd, wordt de in de ECU opgeslagen infor-
matie gewist. Neem voordat u de
accuklemmen losneemt contact op met een
erkende Toyota-dealer of hersteller/repara-
teur of een andere naar behoren gekwalifi-
ceerde en uitgeruste deskundige.
■Laden van de accu
De accu zal geleidelijk aan ontladen, zelfs
wanneer de auto niet in gebruik is. Dit wordt
veroorzaakt door natuurlijke ontlading en het
effect van bepaalde elektrische apparatuur.
Als de auto langere tijd niet gebruikt wordt,
kan de accu ontladen en kan de auto moge-
lijk niet meer worden gestart. (De accu laadt
automatisch op tijdens het rijden.)
■Opladen of vervangen van de accu
(auto's zonder Smart entry-systeem en
startknop)
Mogelijk start de motor niet bij de eerste
poging nadat de accu weer is opgeladen,
maar start hij wel normaal na de tweede
poging. Dit duidt niet op een storing.
■Opladen of vervangen van de accu
(auto's met Smart entry-systeem en
startknop)
●Wanneer de accu is ontladen, is het in
sommige gevallen niet mogelijk om de por-
tieren te ontgrendelen met het Smart entry-
systeem met startknop. Gebruik de
afstandsbediening of de mechanische
sleutel om de portieren te vergrendelen of
te ontgrendelen.
●Mogelijk start de motor niet bij de eerste
poging nadat de accu weer is opgeladen,
maar start hij wel normaal na de tweede
poging. Dit duidt niet op een storing.
●De stand van het contact wordt door de
auto opgeslagen. Wanneer de accu weer
wordt aangesloten, keert het systeem
terug naar de stand die was geselecteerd
voordat de accu ontladen raakte. Zet vóór
het losnemen van de accu het contact UIT.
Wees extra voorzichtig bij het aansluiten
van de accu wanneer u niet zeker weet in
welke stand het contact stond voordat de
accu ontladen raakte.
■Als de accu verwijderd of ontladen is
(auto's met Stop & Start-systeem)
De motor wordt gedurende maximaal een uur
mogelijk niet automatisch door het Stop &
Start-systeem uitgeschakeld.
■Vervangen van de batterij
●Auto's met Stop & Start-systeem:
Gebruik een originele ac cu die speciaal is
ontworpen voor gebruik met het Stop & Start-
systeem of een accu met gelijkwaardige spe-
cificaties. Wanneer een niet-ondersteunde
accu wordt gebruikt, wordt de werking van
het Stop & Start-systeem mogelijk beperkt
om de accu te beschermen. Ook nemen de
prestaties van de accu mogelijk af en kan de
motor mogelijk niet worden herstart. Neem
voor meer informatie contact op met een
erkende Toyota-dealer of hersteller/repara-
teur of een andere naar behoren gekwalifi-
ceerde en uitgeruste deskundige.
●Gebruik een accu die voldoet aan de Euro-
pese wetgeving.
●Type A:
Gebruik een accu van hetzelfde formaat als
de vorige (LN2), met een gelijkwaardige
capaciteit van 20 uur (20HR) (60 Ah) of meer,
en een gelijkwaardig koudstartvermogen
(CCA) (360 A) of meer.
Type B:
Gebruik een accu van hetzelfde formaat als
de vorige (LN2), met een gelijkwaardige
capaciteit van 20 uur (20HR) (60 Ah) of meer,
en een gelijkwaardig koudstartvermogen
(CCA) (560 A) of meer.
Type C:
pM_RAV4_OM_OM42D20E_(EE).book Page 659 Friday, August 7, 2020 1:15 PM

6608-2. Stappen die genomen moeten worden in noodgevallen

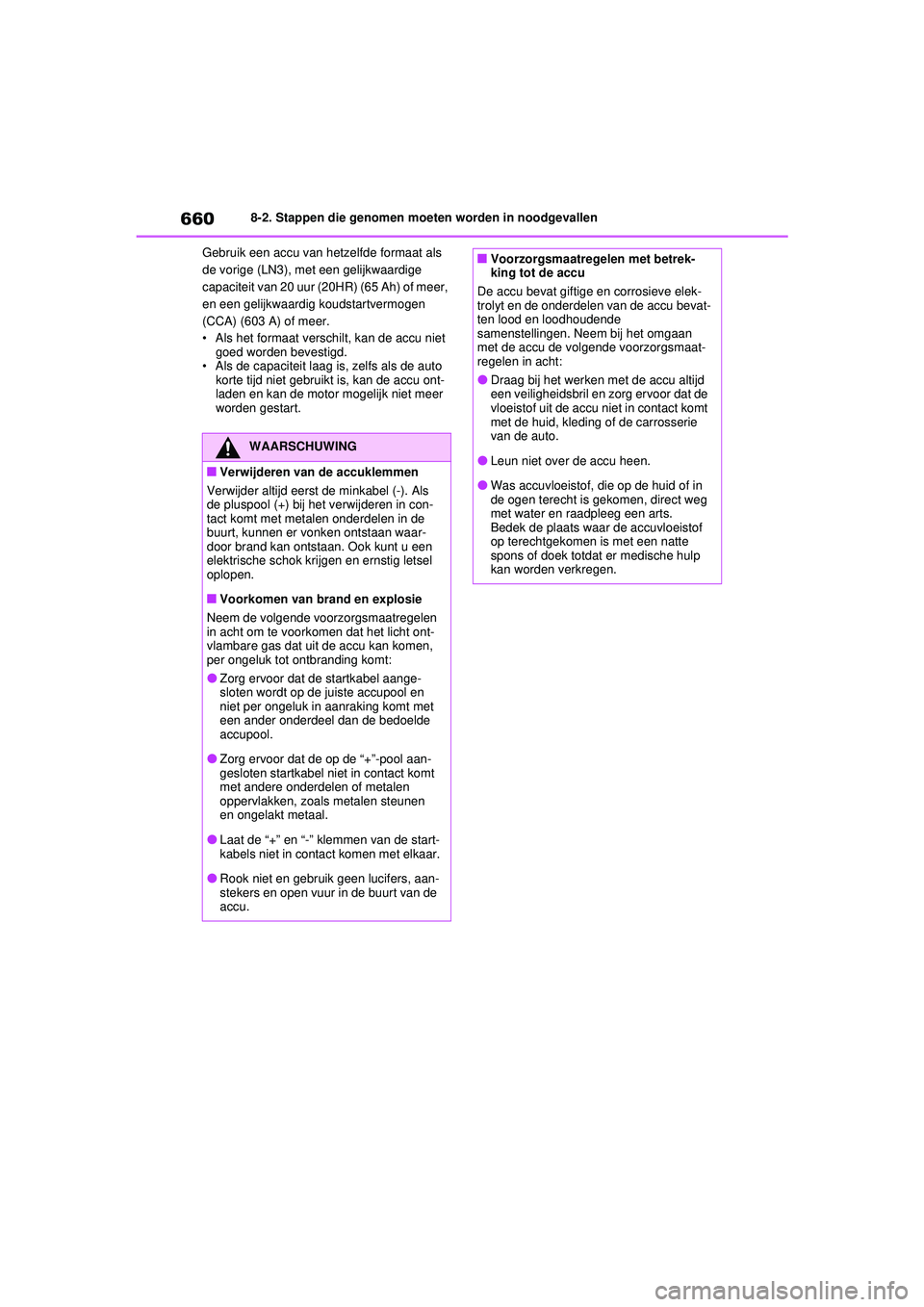

Gebruik een accu van hetzelfde formaat als
de vorige (LN3), met een gelijkwaardige
capaciteit van 20 uur (20HR) (65 Ah) of meer,
en een gelijkwaardig koudstartvermogen
(CCA) (603 A) of meer.
• Als het formaat verschilt, kan de accu niet goed worden bevestigd.
• Als de capaciteit laag is, zelfs als de auto korte tijd niet gebruikt is, kan de accu ont-
laden en kan de motor mogelijk niet meer
worden gestart.
WAARSCHUWING
■Verwijderen van de accuklemmen
Verwijder altijd eerst de minkabel (-). Als
de pluspool (+) bij het verwijderen in con-
tact komt met metalen onderdelen in de
buurt, kunnen er vonken ontstaan waar-
door brand kan ontstaan. Ook kunt u een
elektrische schok krij gen en ernstig letsel
oplopen.
■Voorkomen van brand en explosie
Neem de volgende voorzorgsmaatregelen
in acht om te voorkomen dat het licht ont-
vlambare gas dat uit de accu kan komen,
per ongeluk tot ontbranding komt:
●Zorg ervoor dat de startkabel aange-
sloten wordt op de juiste accupool en
niet per ongeluk in aanraking komt met
een ander onderdeel dan de bedoelde
accupool.
●Zorg ervoor dat de op de “+”-pool aan-
gesloten startkabel niet in contact komt
met andere onderdelen of metalen
oppervlakken, zoals metalen steunen
en ongelakt metaal.
●Laat de “+” en “-” klemmen van de start-
kabels niet in contact komen met elkaar.
●Rook niet en gebruik geen lucifers, aan-
stekers en open vuur in de buurt van de
accu.
■Voorzorgsmaatregelen met betrek-
king tot de accu
De accu bevat giftige en corrosieve elek-
trolyt en de onderdelen van de accu bevat-
ten lood en loodhoudende
samenstellingen. Neem bij het omgaan
met de accu de volgende voorzorgsmaat-
regelen in acht:
●Draag bij het werken met de accu altijd
een veiligheidsbril en zorg ervoor dat de
vloeistof uit de accu niet in contact komt
met de huid, kleding of de carrosserie
van de auto.
●Leun niet over de accu heen.
●Was accuvloeistof, die op de huid of in
de ogen terecht is gekomen, direct weg
met water en raadpleeg een arts.
Bedek de plaats waar de accuvloeistof
op terechtgekomen is met een natte
spons of doek totdat er medische hulp
kan worden verkregen.
pM_RAV4_OM_OM42D20E_(EE).book Page 660 Friday, August 7, 2020 1:15 PM

661
8
8-2. Stappen die genomen moeten worden in noodgevallen
Bij problemen
1
Breng de auto op een veilige plaats
tot stilstand, schakel de airconditio-
ning uit en zet vervolgens de motor
af.
2 Als er stoom te zien is:
Open, nadat de stoom is verdwe-
nen, voorzichtig de motorkap.
Als er geen stoom te zien is:
Open voorzichtig de motorkap.
WAARSCHUWING
●Was altijd uw handen nadat u de accu-
drager, de accupolen en andere accu-
gerelateerde onderdelen hebt aange-
raakt.
●Houd kinderen uit de buurt van de accu.
■Bij het vervangen van de accu
Neem voor meer informatie over het ver-
vangen van de accu contact op met een
erkende Toyota-dealer of hersteller/repa-
rateur of een andere naar behoren gekwa-
lificeerde en uitgeruste deskundige.
■Voorkomen van schade aan de auto
(auto's met handgeschakelde trans-
missie)
Probeer de auto niet aan te duwen of aan
te slepen omdat hierdoor de driewegkata-
lysator te heet kan worden en er brand kan
ontstaan.
OPMERKING
■Omgaan met startkabels
Zorg er bij het aansluiten van de startka-
bels voor dat deze niet verstrikt raken in
de koelventilator of in de aandrijfriem van
de motor.
Als de motor oververhit
raakt
Het volgende kan erop duiden dat
de auto oververhit raakt.
 De naald van de koelvloeistoftem-
peratuurmeter (→Blz. 112, 116)
komt in het rode gebied of u merkt
dat de motor minder vermogen
levert. (De auto accelereert bij-
voorbeeld niet als het gaspedaal
wordt ingetrapt.)
 “Engine Coolant Temp High Stop
in a Safe Place See Owner’s
Manual” (Temperatuur koelvloei-
stof te hoog. Breng auto op veilige
plaats tot stilstand. Raadpleeg
handleiding) wordt weergegeven
op het multi-informatiedisplay.
 Er komt stoom onder de motorkap
uit.
Correctieprocedures
pM_RAV4_OM_OM42D20E_(EE).book Page 661 Friday, August 7, 2020 1:15 PM

6628-2. Stappen die genomen moeten worden in noodgevallen
3Controleer nadat de motor vol-
doende is afgekoeld de slangen en
het radiateurblok (radiateur) op spo-
ren van lekkage.
Radiateur
Koelventilator
Neem bij lekkage van een grote hoeveelheid
koelvloeistof onmiddell ijk contact op met een
erkende Toyota-dealer of hersteller/repara-
teur of een andere naar behoren gekwalifi-
ceerde en uitgeruste deskundige.
4 Het koelvloeistofniveau is correct
als het zich tussen de streepjes
FULL en LOW van het reservoir
bevindt.
Reservoir
FULL-streepje
LOW-streepje
5 Vul indien nodig koelvloeistof bij.
In noodgevallen mag ook water gebruikt
worden als u geen koelvloeistof bij de hand
hebt. Laat, als in een noodgeval water is toege-
voegd, zo snel mogelijk de auto nakijken
door een erkende Toyota-dealer of herstel-
ler/reparateur of een andere naar behoren
gekwalificeerde en uitgeruste deskundige.
6
Start de motor, schakel de aircondi-
tioning in en controleer of de koel-
ventilator van de radiateur draait en
of er geen koelvloeistof lekt uit de
radiateur of de slangen.
De koelventilator gaat draaien als de aircon-
ditioning wordt ingeschakeld direct na een
koude start. Controleer of de ventilator draait
door ernaar te luisteren en te voelen of er
luchtstroom is. Schakel als u hier niet zeker
van bent de airconditioning nog een aantal
keer in en uit. (De ventilator werkt mogelijk
niet bij temperaturen beneden het vries-
punt.)
7Als de koelventilator niet draait:
Zet de motor onmiddellijk uit en
neem contact op met een erkende
Toyota-dealer of hersteller/repara-
teur of een andere naar behoren
gekwalificeerde en uitgeruste des-
kundige.
Als de koelventilator draait:
Laat de auto nakijken door de
dichtstbijzijnde erkende Toyota-
dealer of hersteller/reparateur of
een andere naar behoren gekwalifi-
ceerde en uitgeruste deskundige.
A
B
A
B
C
pM_RAV4_OM_OM42D20E_(EE).book Page 662 Friday, August 7, 2020 1:15 PM

663
8
8-2. Stappen die genomen moeten worden in noodgevallen
Bij problemen
8
Controleer of “Engine Coolant
Temp High Stop in a Safe Place
See Owner’s Manual (Temperatuur
koelvloeistof te hoog. Breng auto op
veilige plaats tot stilstand. Raad-
pleeg handleiding)” wordt weerge-
geven op het multi-
informatiedisplay.
Als de melding niet verdwijnt:
Zet de motor uit en neem contact op
met een erkende Toyota-dealer of
hersteller/reparateur of een andere
naar behoren gekwalificeerde en
uitgeruste deskundige.
Als de melding niet wordt weerge-
geven:
Laat de auto nakijken door de
dichtstbijzijnde erkende Toyota-
dealer of hersteller/reparateur of
een andere naar behoren gekwalifi-
ceerde en uitgeruste deskundige.
WAARSCHUWING
■Bij controles in de motorruimte van
uw auto
Neem de volgende voorzorgsmaatregelen
in acht.
Het niet in acht nemen van de voorzorgs-
maatregelen kan ernstig letsel, zoals
brandwonden, tot gevolg hebben.
●Als er stoom onder de motorkap van-
daan komt, open de motorkap dan niet
voordat de stoom is verdwenen. De
motorruimte kan zeer heet zijn.
●Houd uw handen en kleding (met name
stropdassen, sjaals en dassen) uit de
buurt van de ventilator en aandrijfrie-
men. Als u dit niet doet, kunnen uw han-
den of kleding bekneld raken, wat kan
leiden tot ernstig letsel.
●Draai de dop van het koelvloeistofreser-
voir niet los als de motor en de radiateur
heet zijn. Er kan hete stoom of koel-
vloeistof uit spuiten.
OPMERKING
■Bij het bijvullen van koelvloeistof
Vul langzaam koelvloeistof bij nadat de
motor voldoende is afgekoeld. Het te snel
bijvullen van koude koelvloeistof bij een
hete motor kan schade aan de motor ver-
oorzaken.
■Voorkomen van beschadigingen aan
het koelsysteem
Houd u aan de volgende voorzorgsmaat-
regelen:
●Zorg dat de koelvloeistof niet verontrei-
nigd raakt (bijvoorbeeld met zand of
stof)
●Gebruik geen koelvloeistofadditief.
pM_RAV4_OM_OM42D20E_(EE).book Page 663 Friday, August 7, 2020 1:15 PM
