2021 TOYOTA RAV4 Instructieboekje (in Dutch)

3044-2. Rijprocedures

Auto's met automatische transmissie
of Multidrive CVT
 Als de selectiehendel uit stand P
wordt gezet, wo rdt de parkeerrem
gedeactiveerd en gaan het waar-
schuwingslampje van de parkeerrem
en het controlelampje op de parkeer-
remschakelaar uit.
 Als de selectiehendel in stand P
wordt gezet, wo rdt de parkeerrem
geactiveerd en gaan het waarschu-
wingslampje van de parkeerrem en
het controlelampje op de parkeer-
remschakelaar branden.
Bedien de selectiehendel bij stilstaande
auto terwijl u het rempedaal intrapt.
Auto's met handgeschakelde trans-
missie
Als de motor niet draait, wordt de par-
keerrem geactiveerd en gaan het waar-
schuwingslampje van de parkeerrem
en het controlelampje op de parkeer-
remschakelaar branden.
■Uitschakelen van de automati-
sche modus
Houd bij stilstaande auto de parkeer-
remschakelaar omhoog getrokken tot-
dat een zoemer klinkt en een melding
wordt weergegeven op het multi-
informatiedisplay (auto's met automati-
sche transmissie of Mu ltidrive CVT) of
het controlelampje auto EPB OFF
gaat branden (auto's met handgescha-
kelde transmissie).
■Werking van parkeerrem
●Wanneer het contact niet AAN staat, kunt
u de parkeerrem niet met de schakelaar
deactiveren.
●Wanneer het contact niet AAN staat, is de
automatische stand (automatische active-
ring en deactivering) niet beschikbaar.
■Functie automatisch deactiveren par-
keerrem
De parkeerrem wordt in de volgende situaties
automatisch gedeactiveerd als het gaspedaal
langzaam wordt ingetrapt:
●Het bestuurdersportier is gesloten
●De bestuurder draagt de veiligheidsgordel
●De selectiehendel staat in een vooruit- of
achteruitversnelling.
●Het motorcontrolelampje of het waarschu-
wingslampje van het remsysteem brandt
niet.
Als de functie voor het automatisch deactive-
ren niet werkt, deactiveer de parkeerrem dan
handmatig.
■Als “Parking Brake Temporarily
Unavailable” (parkeerrem tijdelijk niet
beschikbaar) wordt weergegeven op het
multi-informatiedisplay
Als de parkeerrem herhaaldelijk gedurende
korte tijd bediend wordt, zal het systeem de
werking beperken om oververhitting te voor-
komen. Gebruik de parkeerrem niet als dit
gebeurt. Na ongeveer 1 minuut zal de wer-
king weer normaal zijn.
A
B
pM_RAV4_OM_OM42D20E_(EE).book Page 304 Friday, August 7, 2020 1:15 PM

305
4
4-2. Rijprocedures
Rijden
■Als “Parking Brake Unavailable” (par-
keerrem niet beschikbaar) wordt weer-
gegeven op het multi-informatiedisplay
Bedien de parkeerremschakelaar. Als de
melding niet verdwijnt nadat de schakelaar
een aantal keer is be diend, zit er mogelijk
een storing in het systeem. Laat de auto
nakijken door een erkende Toyota-dealer of
hersteller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste des-
kundige.
■Geluid parkeerrem
Wanneer de parkeerrem geactiveerd is, kan
het geluid van een elektromotor (zoemend
geluid) hoorbaar zijn. Dit is normaal en duidt
niet op een storing.
■Waarschuwingslampje parkeerrem
●Afhankelijk van de stand van het con-
tact/de modus gaat het waarschuwings-
lampje van de parkeerrem branden en blijft
het branden zoals hieronder beschreven:
AAN: Brandt totdat de parkeerrem wordt
gedeactiveerd.
Niet AAN: Blijft gedurende ongeveer 15
seconden branden.
●Wanneer het contact UIT wordt gezet en
de parkeerrem geactiveerd is, zal het
waarschuwingslampje van de parkeerrem
ongeveer 15 seconden blijven branden. Dit
is normaal en duidt niet op een storing.
■Bij een storing in de parkeerremschake-
laar
De automatische modus (automatisch active-
ren en deactiveren parkeerrem) wordt auto-
matisch ingeschakeld.
■Parkeren van de auto
→ Blz. 265
■Waarschuwingszoemer geactiveerde
parkeerrem
De zoemer klinkt als er met de auto wordt
gereden terwijl de parkeerrem is geactiveerd.
“Parking Brake ON” (parkeerrem geacti-
veerd) wordt weergegeven op het multi-infor-
matiedisplay (terwijl een rijsnelheid van 5
km/h is bereikt).
■Als het waarschuwingslampje van het
remsysteem gaat branden
→ Blz. 618
■Gebruik in de winter
→ Blz. 453
WAARSCHUWING
■Bij het parkeren
Laat een kind niet alleen in de auto achter.
De parkeerrem kan onbedoeld door een
kind worden gedeactiveerd en er bestaat
het gevaar dat de auto in beweging komt.
Dit kan leiden tot een ongeval waarbij ern-
stig letsel kan ontstaan.
■Parkeerremschakelaar
Plaats geen objecten in de buurt van de
parkeerremschakelaar. Objecten kunnen
de schakelaar hinderen en er mogelijk toe
leiden dat de parkeerrem onverwachts
wordt bediend.
OPMERKING
■Bij het parkeren
Zet de selectiehendel in stand P en acti-
veer de parkeerrem voordat u de auto ver-
laat en controleer of de auto niet beweegt.
■Wanneer een storing in het systeem
optreedt
Breng de auto op een veilige plaats tot stil-
stand en controleer de waarschuwings-
meldingen.
■Wanneer de parkeerrem niet gedeac-
tiveerd kan worden door een storing
Als u gaat rijden terwijl de parkeerrem is
geactiveerd, kunnen de onderdelen van
het remsysteem oververhit raken, waar-
door de remprestaties in negatieve zin
kunnen worden beïnvloed en de onderde-
len van het remsysteem sneller slijten.
Laat, als dit gebeurt, de auto onmiddellijk
nakijken door een erkende Toyota-dealer
of hersteller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste
deskundige.
pM_RAV4_OM_OM42D20E_(EE).book Page 305 Friday, August 7, 2020 1:15 PM

3064-2. Rijprocedures
Druk op de Brake Hold-schakelaar om
het systeem in te schakelen
Het controlelampje voor de stand-bystand
van het Brake Hold-systeem (groen)
gaat branden. Als het systeem de remmen
vasthoudt, gaat het controlelampje Brake
Hold-systeem in werking (geel) bran-
den.
■Voorwaarden voor werking Brake Hold-
systeem
Het Brake Hold-systeem kan onder de vol-
gende omstandigheden niet geactiveerd wor-
den:
●Het bestuurdersportier is niet gesloten.
●De bestuurder draagt geen veiligheidsgor-
del. Als onder een van de bovenstaande omstan-
digheden het Brake Hold-systeem is inge-
schakeld, wordt het systeem uitgeschakeld
en gaat het controlelampje voor de stand-
bystand van het Brake Hold-systeem uit.
Wanneer een van deze omstandigheden zich
voordoet terwijl het systeem de remmen vast-
houdt, klinkt een waarschuwingszoemer en
wordt een melding weergegeven op het
multi-informatiedisplay. De parkeerrem wordt
dan automatisch geactiveerd.
■Brake Hold-functie
●Nadat het systeem ongeveer 3 minuten de
remmen heeft vastgehouden en het rem-
pedaal niet ingetrapt wordt, wordt automa-
tisch de parkeerrem geactiveerd. In dat
geval klinkt een zoemer en verschijnt er
een waarschuwingsmelding op het multi-
informatiedisplay.
●Trap het rempedaal krachtig in en druk
opnieuw op de schakelaar om het systeem
te deactiveren.
●De Brake Hold-functie kan de auto moge-
lijk niet stilhouden op een steile helling. In
deze situatie kan het nodig zijn dat de
bestuurder zelf het rempedaal ingetrapt
houdt. Er klinkt een waarschuwingszoemer
en het multi-informatiedisplay zal de
bestuurder over de situatie informeren.
Lees de op het multi-informatiedisplay
weergegeven waarschuwingsmelding en
volg de aanwijzingen op.
■Wanneer de parkeerrem automatisch
geactiveerd wordt terwijl het systeem
de remmen vasthoudt
Voer een van de volgende handelingen uit
om de parkeerrem te deactiveren:
●Trap het gaspedaal in. (De parkeerrem zal
niet automatisch gedeactiveerd worden als
de veiligheidsgordel niet is vastgemaakt.)
●Bedien de parkeerremschakelaar terwijl u
het rempedaal intrapt.
Controleer of het waarschuwingslampje van
de parkeerrem uitgaat. ( →Blz. 303)
Brake Hold-systeem
Het Brake Hold-systeem houdt na
activering de remmen vast wan-
neer de selectiehendel in een
vooruitstand of N staat en het rem-
pedaal ingetrapt werd om de auto
tot stilstand te brengen. Het sys-
teem laat de remmen los wanneer
het gaspedaal ingetrapt wordt en
de selectiehendel in een vooruit-
stand staat om zo voor soepel
wegrijden te zorgen.
Inschakelen van het systeem
A
B
pM_RAV4_OM_OM42D20E_(EE).book Page 306 Friday, August 7, 2020 1:15 PM

307
4
4-2. Rijprocedures
Rijden
■Wanneer een controle door een erkende
Toyota-dealer of hersteller/reparateur of
een andere naar behoren gekwalifi-
ceerde en uitgeruste deskundige nodig
is
Als het controlelampje stand-bystand Brake
Hold-systeem (groen) niet brandt terwijl de
Brake Hold-schakelaar wordt ingedrukt en
aan de werkingsvoorwaarden van het Brake
Hold-systeem is voldaan, is het systeem
mogelijk defect. Laat de auto nakijken door
een erkende Toyota-dealer of hersteller/repa-
rateur of een andere naar behoren gekwalifi-
ceerde en uitgeruste deskundige.
■Als “Brake Hold Malfunction Press
Brake to Deactivate Visit Your Dealer”
(Storing in Brake Hold-functie. Trap
rempedaal in om te deactiveren. Ga
naar uw dealer) of “Brake Hold Malfunc-
tion Visit Your Dealer” (Storing in Brake
Hold-functie. Ga naar uw dealer) op het
multi-informatiedisplay wordt weerge-
geven
Er is mogelijk een storing in het systeem aan-
wezig. Laat de auto nakijken door een
erkende Toyota-dealer of hersteller/repara-
teur of een andere naar behoren gekwalifi-
ceerde en uitgeruste deskundige.
■Waarschuwingsmeldingen en zoemers
Waarschuwingsmeldingen en zoemers wor-
den gebruikt om een systeemstoring aan te
geven of om de bestuurder te informeren dat
hij extra moet opletten. Lees de op het multi-
informatiedisplay weergegeven waarschu-
wingsmelding en volg de aanwijzingen op.
■Als het controlelampje Brake Hold-sys-
teem in werking knippert
→ Blz. 624
WAARSCHUWING
■Als de auto op een steile helling staat
Wees voorzichtig wanneer u het Brake
Hold-systeem gebruikt op een steile hel-
ling. De Brake Hold-functie kan de auto in
een dergelijke situatie mogelijk niet stil-
houden.
■Wanneer u stilhoudt op een glad
wegdek
Het systeem kan de auto niet stilhouden
wanneer de banden hun grip hebben ver-
loren. Gebruik het systeem niet wanneer u
stilhoudt op een glad wegdek.
OPMERKING
■Bij het parkeren
Het Brake Hold-systeem is niet ontworpen
voor langdurig gebruik bij het parkeren van
de auto. Door het contact UIT te zetten ter-
wijl het systeem de remmen vasthoudt,
kunnen de remmen gelost worden waar-
door de auto in beweging komt. Trap het
rempedaal in, zet de selectiehendel in
stand P (auto's met automatische trans-
missie of Multidrive CVT) of de neutraal-
stand (handgeschakelde transmissie) en
activeer de parkeerrem wanneer u de
startknop bedient.
pM_RAV4_OM_OM42D20E_(EE).book Page 307 Friday, August 7, 2020 1:15 PM

3084-3. Bedienen van verlichting en ruitenwissers
4-3.Bedienen van verlichting en ruitenwissers
Bedien de schakelaar om de
verlichting als volgt in te schakelen:
1 De parkeerlichten voor, achter-
lichten, kentekenplaat- en dash-
boardverlichting gaan branden.
2 De koplampen en alle verlich-
ting die hierboven genoemd is,
gaan branden.
3 De koplampen, dagrijverlich-
ting ( →Blz. 308) en alle verlichting
die hierboven genoemd is, worden
automatisch in- en uitgeschakeld.
■De AUTO-modus kan worden gebruikt
als
Het contact AAN staat.
■Dagrijverlichting
Om uw auto overdag beter zichtbaar te
maken voor andere weggebruikers, wordt de
dagrijverlichting autom atisch ingeschakeld
als de motor wordt gestart en de parkeerrem
wordt gedeactiveerd met de lichtschakelaar
in de stand . (Brandt helderder dan de
parkeerlichten voor.) D agrijverlichting is niet
ontworpen voor gebruik in het donker.
■Sensor koplampregeling
De werking van de sensor kan in negatieve
zin beïnvloed worden als er iets over de sen-
sor heen geplaatst wordt of als er iets op de
ruit wordt aangebracht waardoor de sensor
wordt afgeschermd. Hierdoor kan de sensor
niet op de juiste manier de hoeveelheid
omgevingslicht signaleren, waardoor het
automatische koplampsysteem mogelijk
onjuist functioneert.
■Automatisch uitschakelsysteem ver-
lichting
 Type A
De verlichting wordt automatisch uitgescha-
keld als het contact in stand ACC of UIT
wordt gezet en het bestuurdersportier wordt
geopend.
Zet om de verlichting weer in te schakelen
het contact AAN of zet de lichtschakelaar een
keer in stand en daarna weer in stand
of .
 Type B
●Als de lichtschakelaar in de stand of
staat: De koplampen en de mistlam-
pen voor worden automatisch uitgescha-
keld als het contact in stand ACC of UIT
wordt gezet.
Lichtschakelaar
De koplampen kunnen handmatig
of automatisch worden bediend.
Inschakelen van de koplampen
pM_RAV4_OM_OM42D20E_(EE).book Page 308 Friday, August 7, 2020 1:15 PM

309
4
4-3. Bedienen van verlichting en ruitenwissers
Rijden
●Als de lichtschakelaar in de stand
staat: De koplampen en alle overige ver-
lichting worden automatisch uitgeschakeld
als het contact in stand ACC of UIT wordt
gezet.
Zet om de verlichting weer in te schakelen
het contact AAN of zet de lichtschakelaar een
keer in stand en daarna weer in stand
of .
■Zoemer verlichting
 Auto's zonder Smart entry-systeem en
startknop
Er klinkt een zoemer wanneer het contact in
stand ACC of UIT wordt gezet, de sleutel
wordt verwijderd en het bestuurdersportier
wordt geopend terwijl de verlichting is inge-
schakeld.
 Auto's met Smart entry-systeem en start-
knop
Er klinkt een zoemer als het contact in stand
ACC of UIT wordt gezet en het bestuurders-
portier wordt geopend terwijl de verlichting is
ingeschakeld.
■Automatische verticale koplampverstel-
ling
De koplamphoogte wordt automatisch gere-
geld op basis van het aant al passagiers in de
auto en de mate van belading om verblinding
van andere weggebruikers door de koplam-
pen te voorkomen.
■Energiebesparende functie
 Type A
Om te voorkomen dat de accu van de auto
ontladen raakt wanneer de koplampen en/of
de achterlichten aan zijn terwijl het contact
UIT wordt gezet, schakelt de energiebespa-
rende functie van de accu alle verlichting na
ongeveer 20 minuten automatisch uit.
Onder de volgende omstandigheden wordt
de energiebesparende functie van de accu
eenmaal uitgeschakeld en vervolgens weer
geactiveerd. Alle verlichting gaat 20 minuten
nadat de energiebesparende functie van de
accu weer is geactiveerd automatisch uit:
●Wanneer de lichtschakelaar wordt bediend
●Wanneer een portier wordt geopend of
gesloten 
Type B
Om te voorkomen dat de accu van de auto
ontladen raakt wanneer de lichtschakelaar in
de stand staat terwijl het contact UIT
wordt gezet, schakelt de energiebesparende
functie van de accu alle verlichting na onge-
veer 20 minuten automatisch uit.
Onder de volgende omstandigheden wordt
de energiebesparende functie van de accu
eenmaal uitgeschakeld en vervolgens weer
geactiveerd. Alle verlichting gaat 20 minuten
nadat de energiebesparende functie van de
accu weer is geactiveerd automatisch uit:
●Wanneer de lichtschakelaar wordt bediend
●Wanneer een portier wordt geopend of
gesloten
■Als “Headlight System Malfunction Visit
Your Dealer” (Storing in koplampsys-
teem. Ga naar uw dealer) op het multi-
informatiedisplay wordt weergegeven
Er is mogelijk een storing in het systeem aan-
wezig. Laat de auto nakijken door een
erkende Toyota-dealer of hersteller/repara-
teur of een andere naar behoren gekwalifi-
ceerde en uitgeruste deskundige.
■Persoonlijke voorkeursinstellingen
De instellingen (bijv. gevoeligheid lichtsen-
sor) kunnen worden gewijzigd.
(Systemen met mogelijkheden voor persoon-
lijke voorkeur sinstellingen: →Blz. 690)
OPMERKING
■Voorkomen van ontlading van de
accu
Laat de verlichting niet langer branden dan
noodzakelijk is als de motor niet draait.
pM_RAV4_OM_OM42D20E_(EE).book Page 309 Friday, August 7, 2020 1:15 PM

3104-3. Bedienen van verlichting en ruitenwissers
1Druk bij ingeschakelde koplampen
de hendel van u af om het grootlicht
in te schakelen.
Door de hendel weer in de middenstand te
zetten, wordt het grootlicht weer uitgescha-
keld.
2 Trek de hendel naar u toe en laat
deze meteen weer los om één keer
met het grootlicht te knipperen.
U kunt lichtsignalen geven met de koplam-
pen in- of uitgeschakeld.
Dankzij dit systeem kunnen de koplam-
pen gedurende 30 seconden worden
ingeschakeld wanneer het contact UIT
wordt gezet.
Trek, nadat u het contact UIT hebt
gezet, de hendel naar u toe en laat hem
los terwijl de lichtschakelaar in de stand
staat.
Trek de hendel naar u toe en laat hem weer
los om de verlichting uit te schakelen.
Inschakelen van het grootlichtExtended Headlight Lighting-
systeem (indien aanwezig)
pM_RAV4_OM_OM42D20E_(EE).book Page 310 Friday, August 7, 2020 1:15 PM

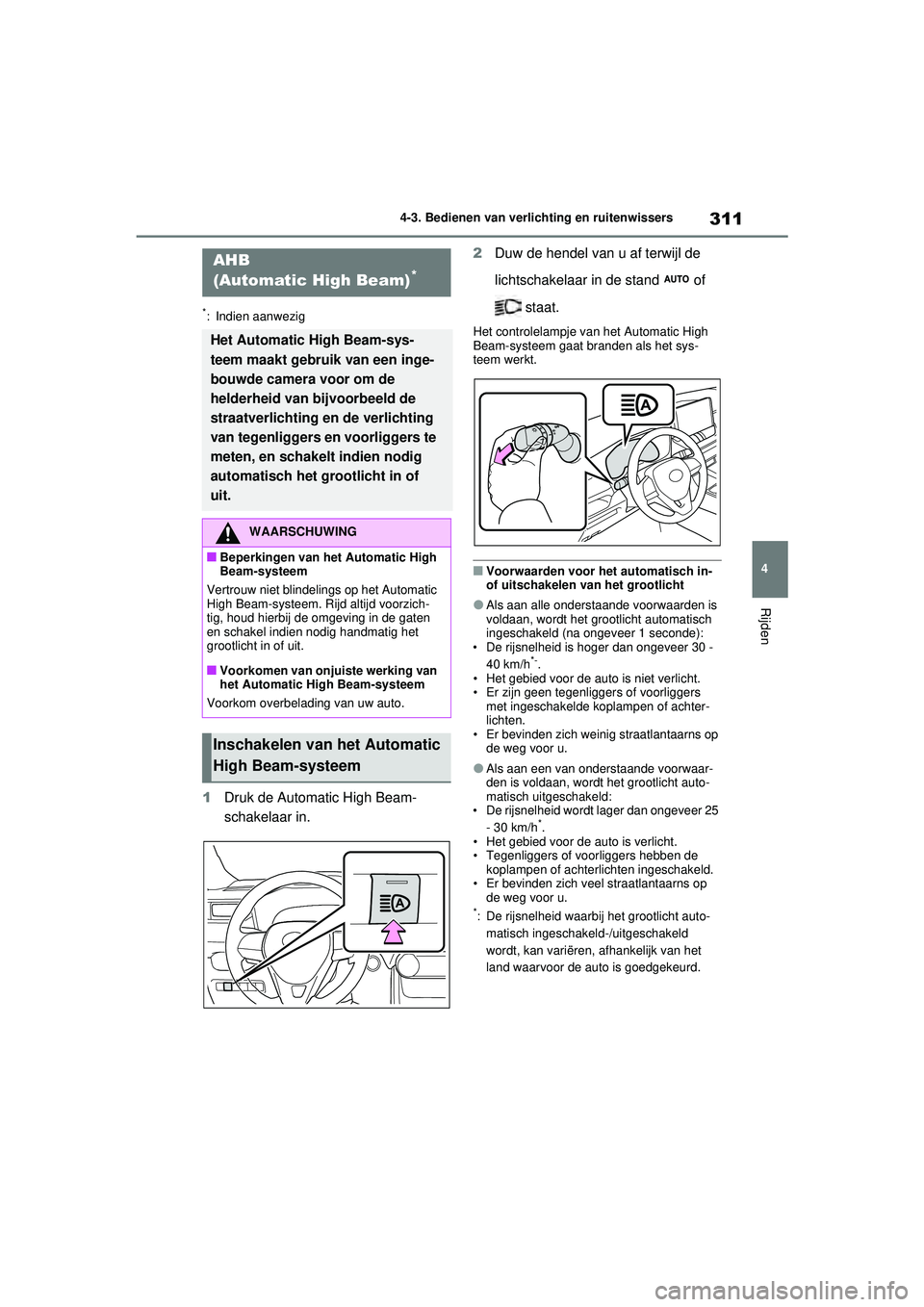

311
4
4-3. Bedienen van verlichting en ruitenwissers
Rijden
*: Indien aanwezig
1
Druk de Automatic High Beam-
schakelaar in. 2
Duw de hendel van u af terwijl de
lichtschakelaar in de stand of
staat.
Het controlelampje van het Automatic High
Beam-systeem gaat branden als het sys-
teem werkt.
■Voorwaarden voor het automatisch in-
of uitschakelen van het grootlicht
●Als aan alle onderstaande voorwaarden is
voldaan, wordt het grootlicht automatisch
ingeschakeld (na ongeveer 1 seconde):
• De rijsnelheid is hoger dan ongeveer 30 -
40 km/h
*-.
• Het gebied voor de auto is niet verlicht.
• Er zijn geen tegenliggers of voorliggers met ingeschakelde koplampen of achter-
lichten.
• Er bevinden zich weinig straatlantaarns op de weg voor u.
●Als aan een van onderstaande voorwaar-
den is voldaan, wordt het grootlicht auto-
matisch uitgeschakeld:
• De rijsnelheid wordt lager dan ongeveer 25
- 30 km/h
*.
• Het gebied voor de auto is verlicht.
• Tegenliggers of voorliggers hebben de koplampen of achterlichten ingeschakeld.
• Er bevinden zich veel straatlantaarns op de weg voor u.
*: De rijsnelheid waarbij het grootlicht auto-
matisch ingeschakel d-/uitgeschakeld
wordt, kan variëren, afhankelijk van het
land waarvoor de auto is goedgekeurd.
AHB
(Automatic High Beam)*
Het Automatic High Beam-sys-
teem maakt gebruik van een inge-
bouwde camera voor om de
helderheid van bijvoorbeeld de
straatverlichting en de verlichting
van tegenliggers en voorliggers te
meten, en schakelt indien nodig
automatisch het gr ootlicht in of
uit.
WAARSCHUWING
■Beperkingen van het Automatic High
Beam-systeem
Vertrouw niet blindelings op het Automatic
High Beam-systeem. Rijd altijd voorzich-
tig, houd hierbij de omgeving in de gaten
en schakel indien nodig handmatig het
grootlicht in of uit.
■Voorkomen van onjuiste werking van
het Automatic High Beam-systeem
Voorkom overbelading van uw auto.
Inschakelen van het Automatic
High Beam-systeem
pM_RAV4_OM_OM42D20E_(EE).book Page 311 Friday, August 7, 2020 1:15 PM
