2021 TOYOTA RAV4 Instructieboekje (in Dutch)

5126-1. Gebruik van de airconditioning en de achterruitverwarming
6-1.Gebruik van de airconditioning en de achterruitverwarming
*: Indien aanwezig
Schakelaar aanjagersnelheid
Temperatuurschakelaar
Toets ON/OFF
Toets voorruitverwarming
Toets achterruit- en buitenspiegelverwarming
Toets luchtcirculatieregeling
Toets buitenlucht-/recirculatiemodus
Toets A/C
■Wijzigen van de ingestelde tempe-
ratuur
Draai de draaiknop voor de tempera-
tuurregeling rechtsom (warm) of
linksom (koel) om de temperatuurinstel-
ling aan te passen.
Als de toets A/C niet is ingedrukt, blaast het
systeem lucht met de omgevingstempera-
tuur of verwarmde lucht in het interieur.
■Instellen van de aanjagersnelheid
Draai de knop voor de aanjagersnel-
heid rechtsom (hoger) of linksom
(lager) om de aanjagersnelheid aan te
passen.
Door op de AAN-/UIT-schakelaar te drukken
wordt de aanjager uitgeschakeld.
Als de aanjager is uitgeschakeld, kunt u
deze weer inschakelen door op de AAN-
/UIT-schakelaar te drukken of aan de knop
voor de aanjagersnelheid te draaien.
■Wijzigen van de luchtcirculatie-
modus
Druk op de toets voor de luchtcirculatie-
regeling.
De luchtcirculatiemodus verandert telkens
wanneer de schakelaar wordt ingedrukt als
volgt:
Handmatig bediende airconditioning*
Bedieningspaneel airconditioning
A
B
C
D
E
F
G
H
pM_RAV4_OM_OM42D20E_(EE).book Page 512 Friday, August 7, 2020 1:15 PM

513
6

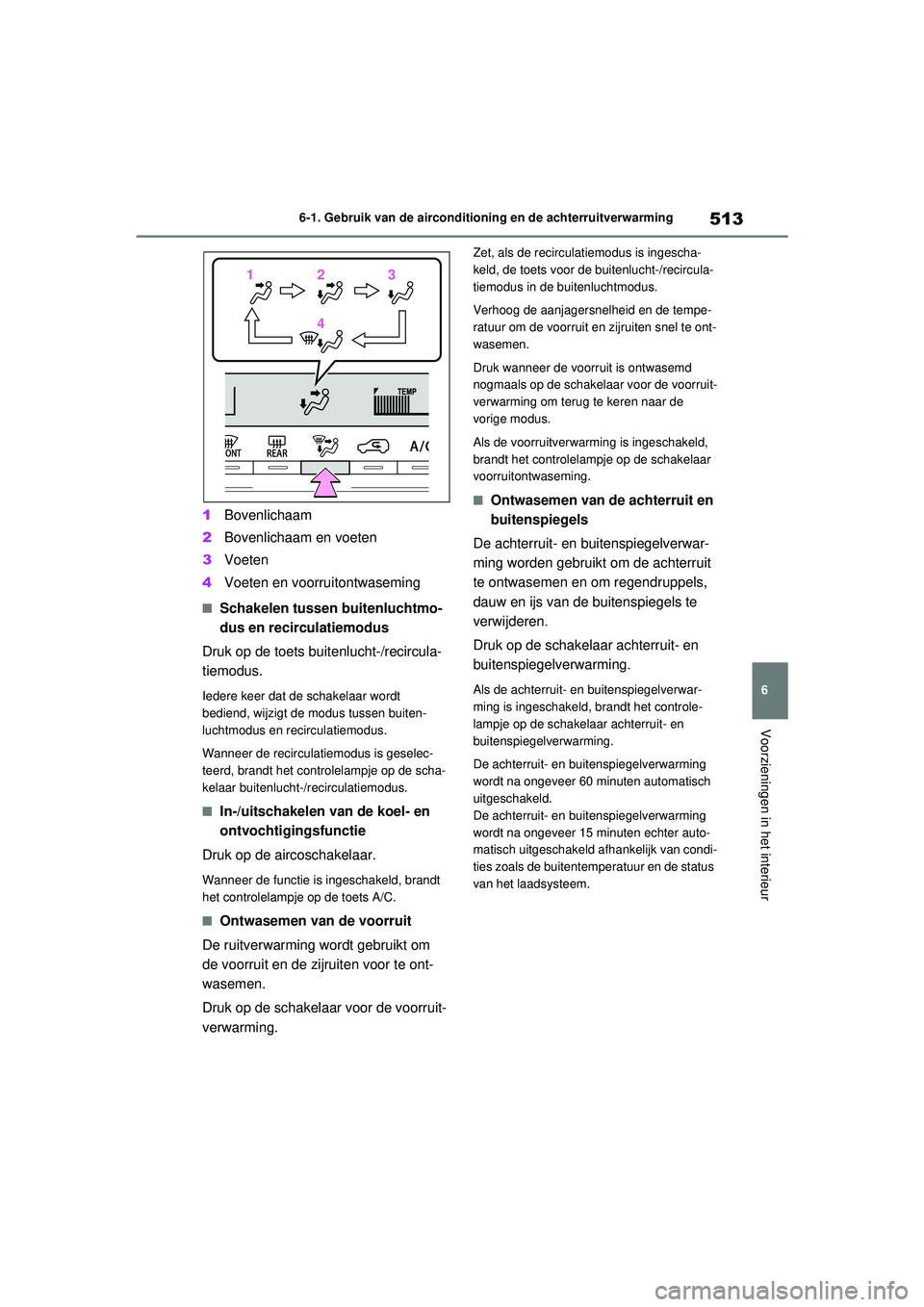

6-1. Gebruik van de airconditioning en de achterruitverwarming
Voorzieningen in het interieur
1
Bovenlichaam
2 Bovenlichaam en voeten
3 Voeten
4 Voeten en voorruitontwaseming
■Schakelen tussen buitenluchtmo-
dus en recirculatiemodus
Druk op de toets buitenlucht-/recircula-
tiemodus.
Iedere keer dat de schakelaar wordt
bediend, wijzigt de modus tussen buiten-
luchtmodus en recirculatiemodus.
Wanneer de recirculat iemodus is geselec-
teerd, brandt het controlelampje op de scha-
kelaar buitenlucht-/recirculatiemodus.
■In-/uitschakelen van de koel- en
ontvochtigingsfunctie
Druk op de aircoschakelaar.
Wanneer de functie is ingeschakeld, brandt
het controlelampje op de toets A/C.
■Ontwasemen van de voorruit
De ruitverwarming wordt gebruikt om
de voorruit en de zijruiten voor te ont-
wasemen.
Druk op de schakelaar voor de voorruit-
verwarming.
Zet, als de recirculat iemodus is ingescha-
keld, de toets voor de buitenlucht-/recircula-
tiemodus in de buitenluchtmodus.
Verhoog de aanjagersnelheid en de tempe-
ratuur om de voorruit en zijruiten snel te ont-
wasemen.
Druk wanneer de voorruit is ontwasemd
nogmaals op de schakelaar voor de voorruit-
verwarming om terug te keren naar de
vorige modus.
Als de voorruitverwarming is ingeschakeld,
brandt het controlelampje op de schakelaar
voorruitontwaseming.
■Ontwasemen van de achterruit en
buitenspiegels
De achterruit- en buitenspiegelverwar-
ming worden gebruikt om de achterruit
te ontwasemen en om regendruppels,
dauw en ijs van de buitenspiegels te
verwijderen.
Druk op de schakelaar achterruit- en
buitenspiegelverwarming.
Als de achterruit- en buitenspiegelverwar-
ming is ingeschakeld, brandt het controle-
lampje op de schakelaar achterruit- en
buitenspiegelverwarming.
De achterruit- en buitenspiegelverwarming
wordt na ongeveer 60 minuten automatisch
uitgeschakeld.
De achterruit- en buitenspiegelverwarming
wordt na ongeveer 15 minuten echter auto-
matisch uitgeschakeld afhankelijk van condi-
ties zoals de buitentemperatuur en de status
van het laadsysteem.
1 1 2 23 3
4 4
pM_RAV4_OM_OM42D20E_(EE).book Page 513 Friday, August 7, 2020 1:15 PM

5146-1. Gebruik van de airconditioning en de achterruitverwarming
■Werking van de airconditioning in de
ECO-rijmodus
In de ECO-rijstand wordt de airconditioning
bediend voor een laag brandstofverbruik.
Hierbij worden het motortoerental en de com-
pressorwerking afgeregeld om zo de capaci-
teit van de verwarming/koeling te beperken.
Doe het volgende om de prestaties van de
airconditioning te verbeteren:
●Wijzig de aanjagersnelheid
●Wijzig de ingestelde temperatuur
●Schakel de ECO-rijmodus uit (→ Blz. 436)
■Beslaan van de ruiten
●Wanneer de luchtvochtigheid in de auto
hoog is, zullen de ruiten gemakkelijk
beslaan. Wanneer de toets A/C wordt inge-
schakeld, wordt de lucht die via de uit-
stroomopeningen stroomt ontvochtigd en
wordt de voorruit efficiënt ontwasemd.
●Als u de toets A/C uitschakelt, zullen de
ruiten mogelijk sneller beslaan.
●De ruiten zullen mogelijk beslaan als de
recirculatiemodus is ingeschakeld.
■Bij het rijden op stoffige wegen
Sluit alle ruiten. Als er na het sluiten van de
ruiten nog altijd stof wordt aangezogen, zet
dan de luchttoevoerregeling in de buiten-
luchtmodus en schakel de aanjager in.
■Buitenlucht-/recirculatiemodus
Het wordt aangeraden om de recirculatiemo-
dus tijdelijk in te schakelen om te voorkomen
dat er vuile lucht wordt aangevoerd en om de
auto te helpen koelen wanneer het buiten
warm is.
■Wanneer de buitentemperatuur tot bijna
0°C daalt
De ontvochtigingsfuncti e werkt mogelijk niet,
zelfs niet wanneer de toets A/C wordt inge-
drukt.
■Geuren ventilatie en airconditioning
●Zet de airconditioning in de buitenluchtmo-
dus om frisse lucht binnen te laten.
●Tijdens het gebruik kunnen verschillende
geuren van binnen en buiten de auto in het
airconditioningsysteem terechtkomen. Dit
kan tot gevolg hebben dat de lucht die uit
de uitstroomopeningen komt niet lekker
ruikt.
●Het voorkomen van mogelijke geuren:
We raden u aan het airconditioningsys-
teem in de buitenluchtmodus te zetten
voordat u de motor uitschakelt.
●Bij het parkeren schakelt het systeem
automatisch de buitenluchtmodus in voor
een betere luchtcirculatie in de auto, wat
helpt om geuren bij het starten van de auto
te verminderen.
■De airconditioning blijft in werking als
de motor is uitgezet door het Stop &
Start-systeem (auto's met Stop & Start-
systeem)
Als de motor is uitgezet door het Stop &
Start-systeem, worden de koel-, verwar-
mings- en ontvochtigingsfuncties uitgescha-
keld en blaast het systeem alleen lucht die op
omgevingstemperatuur is. Het blazen van
lucht die op omgevingstemperatuur is, kan
eveneens stoppen. Druk op de uitschakel-
toets van het Stop & Start-systeem om te
voorkomen dat de airconditioning wordt uit-
geschakeld.
■Als de voorruit beslagen is en de motor
is uitgezet door het Stop & Start-sys-
teem (auto's met Stop & Start-systeem)
Druk op de schakelaar voorruitontwaseming
om de motor opnieuw te starten en de voor-
ruit te ontwasemen.
Druk als de voorruit blijft beslaan op de uit-
schakeltoets van het Stop & Start-systeem
en gebruik het Stop & Start-systeem niet.
■Wanneer er een geur vrijkomt uit de air-
conditioning als de motor is uitgezet
door het Stop & Start-systeem (auto's
met Stop & Start-systeem)
Druk op de uitschakeltoets van het Stop &
Start-systeem om de motor weer te starten.
■Interieurfilter
→ Blz. 585
pM_RAV4_OM_OM42D20E_(EE).book Page 514 Friday, August 7, 2020 1:15 PM

515
6

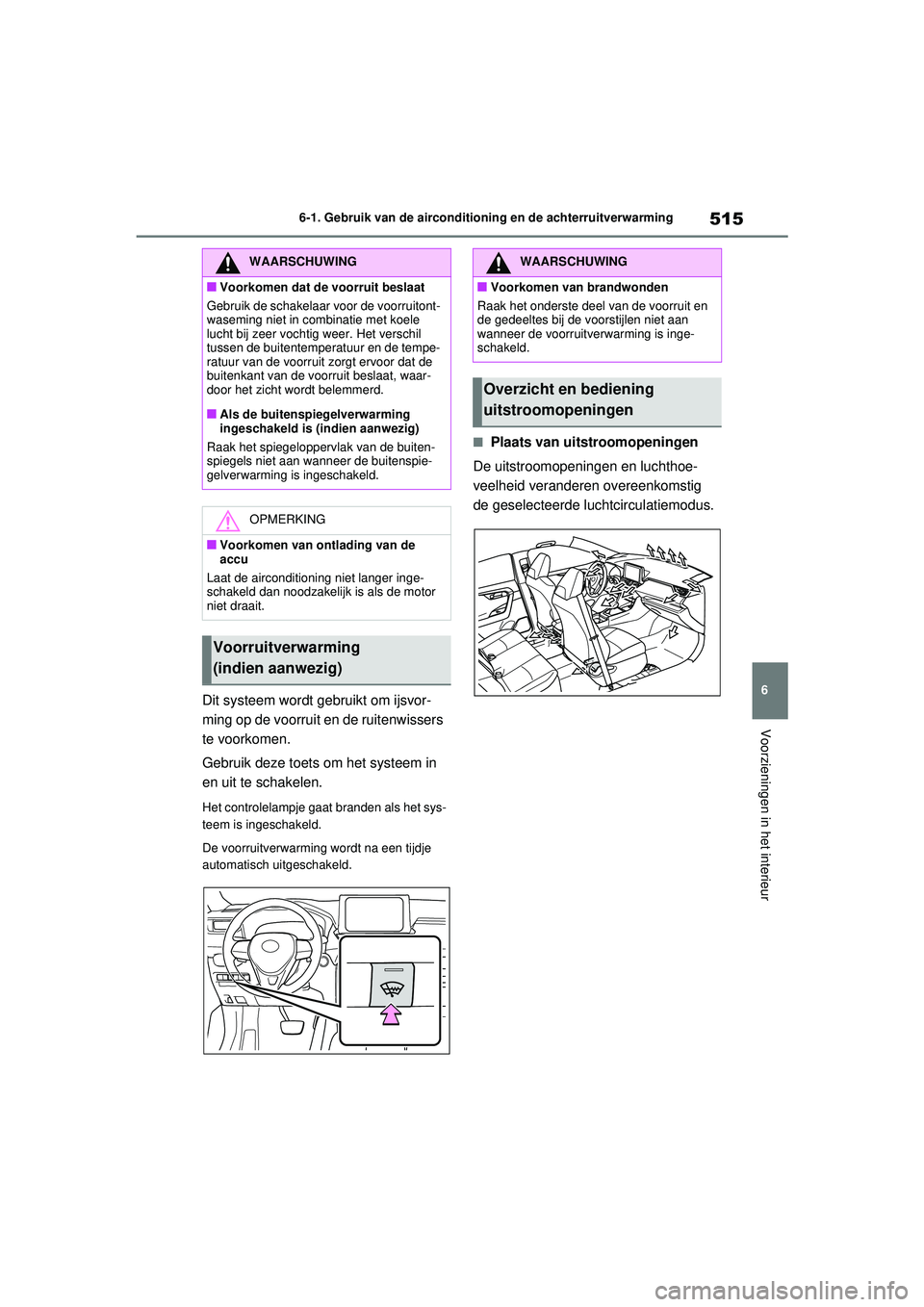

6-1. Gebruik van de airconditioning en de achterruitverwarming
Voorzieningen in het interieur
Dit systeem wordt g
ebruikt om ijsvor-
ming op de voorruit en de ruitenwissers
te voorkomen.
Gebruik deze toets om het systeem in
en uit te schakelen.
Het controlelampje gaat branden als het sys-
teem is ingeschakeld.
De voorruitverwarming wordt na een tijdje
automatisch uitgeschakeld.
■Plaats van uitstroomopeningen
De uitstroomopeningen en luchthoe-
veelheid veranderen overeenkomstig
de geselecteerde luchtcirculatiemodus.
WAARSCHUWING
■Voorkomen dat de voorruit beslaat
Gebruik de schakelaar voor de voorruitont-
waseming niet in combinatie met koele
lucht bij zeer vochtig weer. Het verschil
tussen de buitentemperatuur en de tempe-
ratuur van de voorruit zorgt ervoor dat de
buitenkant van de voorruit beslaat, waar-
door het zicht wordt belemmerd.
■Als de buitenspiegelverwarming
ingeschakeld is (indien aanwezig)
Raak het spiegeloppervlak van de buiten-
spiegels niet aan wanneer de buitenspie-
gelverwarming is ingeschakeld.
OPMERKING
■Voorkomen van ontlading van de
accu
Laat de airconditioning niet langer inge-
schakeld dan noodzakelijk is als de motor
niet draait.
Voorruitverwarming
(indien aanwezig)
WAARSCHUWING
■Voorkomen van brandwonden
Raak het onderste deel van de voorruit en
de gedeeltes bij de voorstijlen niet aan
wanneer de voorruitverwarming is inge-
schakeld.
Overzicht en bediening
uitstroomopeningen
pM_RAV4_OM_OM42D20E_(EE).book Page 515 Friday, August 7, 2020 1:15 PM

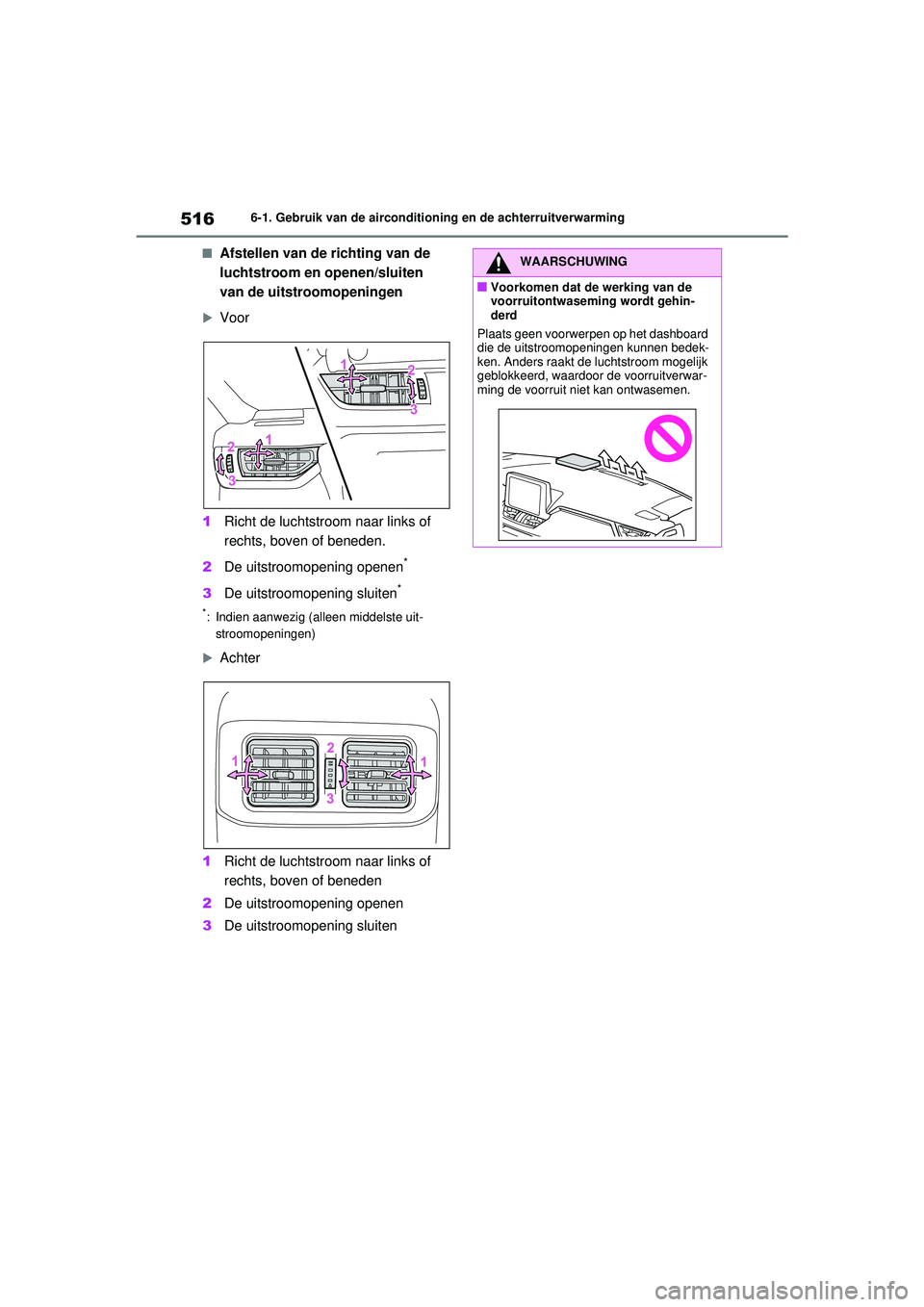

5166-1. Gebruik van de airconditioning en de achterruitverwarming
■Afstellen van de richting van de
luchtstroom en openen/sluiten
van de uitstroomopeningen
Voor
1 Richt de luchtstroom naar links of
rechts, boven of beneden.
2 De uitstroomopening openen
*
3De uitstroomopening sluiten*
*: Indien aanwezig (alleen middelste uit-
stroomopeningen)

Achter
1 Richt de luchtstroom naar links of
rechts, boven of beneden
2 De uitstroomopening openen
3 De uitstroomopening sluiten
WAARSCHUWING
■Voorkomen dat de werking van de
voorruitontwaseming wordt gehin-
derd
Plaats geen voorwerpen op het dashboard
die de uitstroomopeningen kunnen bedek-
ken. Anders raakt de luchtstroom mogelijk
geblokkeerd, waardoor de voorruitverwar-
ming de voorruit niet kan ontwasemen.
pM_RAV4_OM_OM42D20E_(EE).book Page 516 Friday, August 7, 2020 1:15 PM

517
6
6-1. Gebruik van de airconditioning en de achterruitverwarming
Voorzieningen in het interieur
*: Indien aanwezig
Schakelaar automatische modus
Schakelaar temperatuurregeling links
Schakelaar temperatuurregeling rechts
DUAL-schakelaar
Schakelaar OFF
Schakelaar voorruitverwarming
Schakelaar achterruit- en buitenspiegelverwarming
Keuzeschakelaar aanjager
Schakelaar verlagen aanjagersnelheid
Schakelaar verhogen aanjagersnelheid
Schakelaar luchtcirculatieregeling
Schakelaar buitenlucht-/recirculatiemodus
Schakelaar S-FLOW-modus
Toets A/C
Automatische airconditioning*
De uitstroomopeningen waaruit de lucht komt en de aanjagersnelheid wor-
den automatisch geregeld op basis van de gekozen temperatuur.
Bedieningspaneel
airconditioning
A
B
C
D
E
F
G
H
I
J
K
L
M
N
pM_RAV4_OM_OM42D20E_(EE).book Page 517 Friday, August 7, 2020 1:15 PM

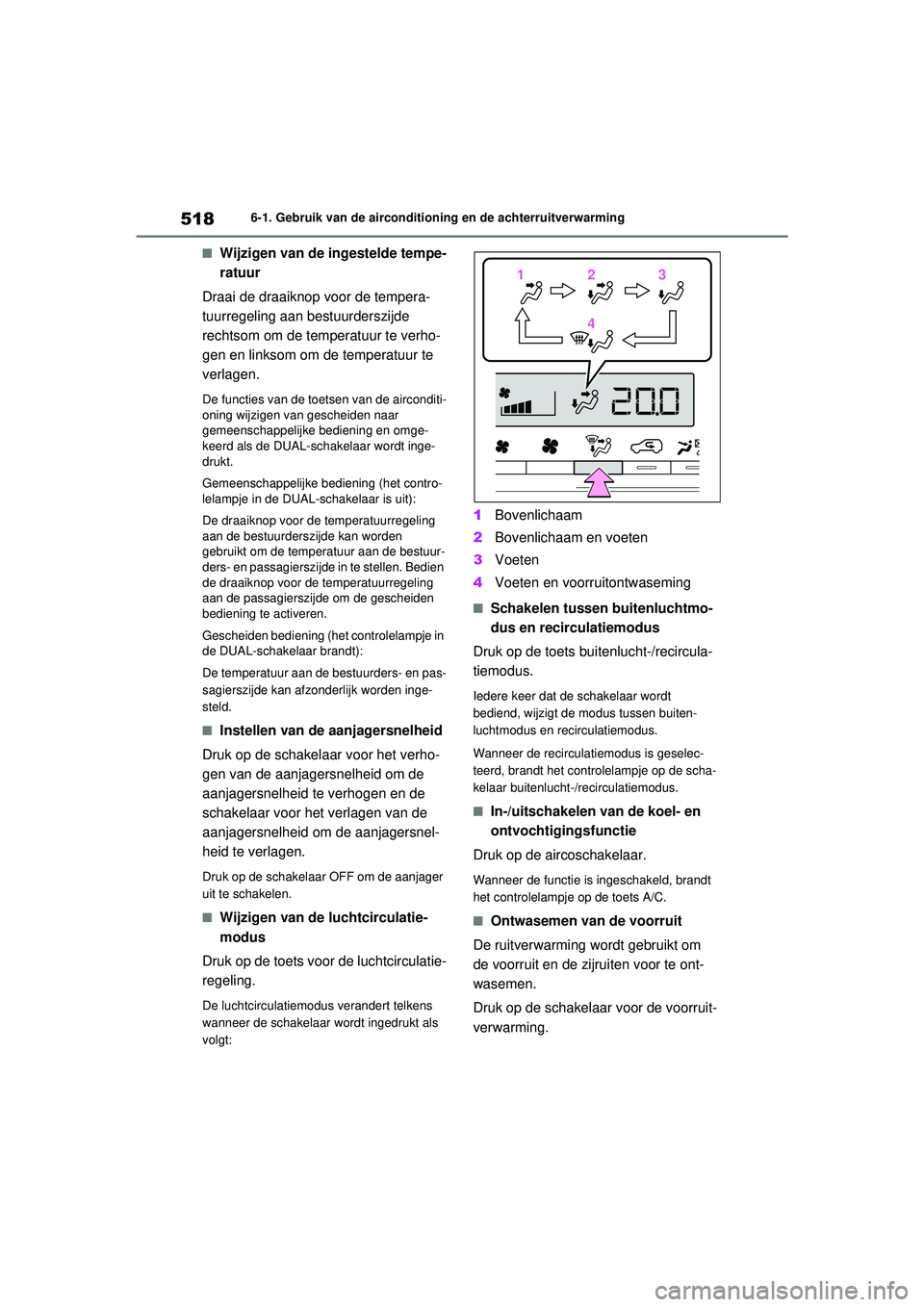

5186-1. Gebruik van de airconditioning en de achterruitverwarming
■Wijzigen van de ingestelde tempe-
ratuur
Draai de draaiknop voor de tempera-
tuurregeling aan bestuurderszijde
rechtsom om de temperatuur te verho-
gen en linksom om de temperatuur te
verlagen.
De functies van de toetsen van de airconditi-
oning wijzigen van gescheiden naar
gemeenschappelijke bediening en omge-
keerd als de DUAL-schakelaar wordt inge-
drukt.
Gemeenschappelijke bediening (het contro-
lelampje in de DUAL-schakelaar is uit):
De draaiknop voor de temperatuurregeling
aan de bestuurderszijde kan worden
gebruikt om de temperatuur aan de bestuur-
ders- en passagierszijde in te stellen. Bedien
de draaiknop voor de temperatuurregeling
aan de passagierszijde om de gescheiden
bediening te activeren.
Gescheiden bediening (het controlelampje in
de DUAL-schakelaar brandt):
De temperatuur aan de bestuurders- en pas-
sagierszijde kan afzonderlijk worden inge-
steld.
■Instellen van de aanjagersnelheid
Druk op de schakelaar voor het verho-
gen van de aanjagersnelheid om de
aanjagersnelheid te verhogen en de
schakelaar voor het verlagen van de
aanjagersnelheid om de aanjagersnel-
heid te verlagen.
Druk op de schakelaar OFF om de aanjager
uit te schakelen.
■Wijzigen van de luchtcirculatie-
modus
Druk op de toets voor de luchtcirculatie-
regeling.
De luchtcirculatiemodus verandert telkens
wanneer de schakelaar wordt ingedrukt als
volgt:
1 Bovenlichaam
2 Bovenlichaam en voeten
3 Voeten
4 Voeten en voorruitontwaseming
■Schakelen tussen buitenluchtmo-
dus en recirculatiemodus
Druk op de toets buitenlucht-/recircula-
tiemodus.
Iedere keer dat de schakelaar wordt
bediend, wijzigt de modus tussen buiten-
luchtmodus en recirculatiemodus.
Wanneer de recirculatiemodus is geselec-
teerd, brandt het controlelampje op de scha-
kelaar buitenlucht-/recirculatiemodus.
■In-/uitschakelen van de koel- en
ontvochtigingsfunctie
Druk op de aircoschakelaar.
Wanneer de functie is ingeschakeld, brandt
het controlelampje op de toets A/C.
■Ontwasemen van de voorruit
De ruitverwarming wordt gebruikt om
de voorruit en de zijruiten voor te ont-
wasemen.
Druk op de schakelaar voor de voorruit-
verwarming.
112233
44
pM_RAV4_OM_OM42D20E_(EE).book Page 518 Friday, August 7, 2020 1:15 PM

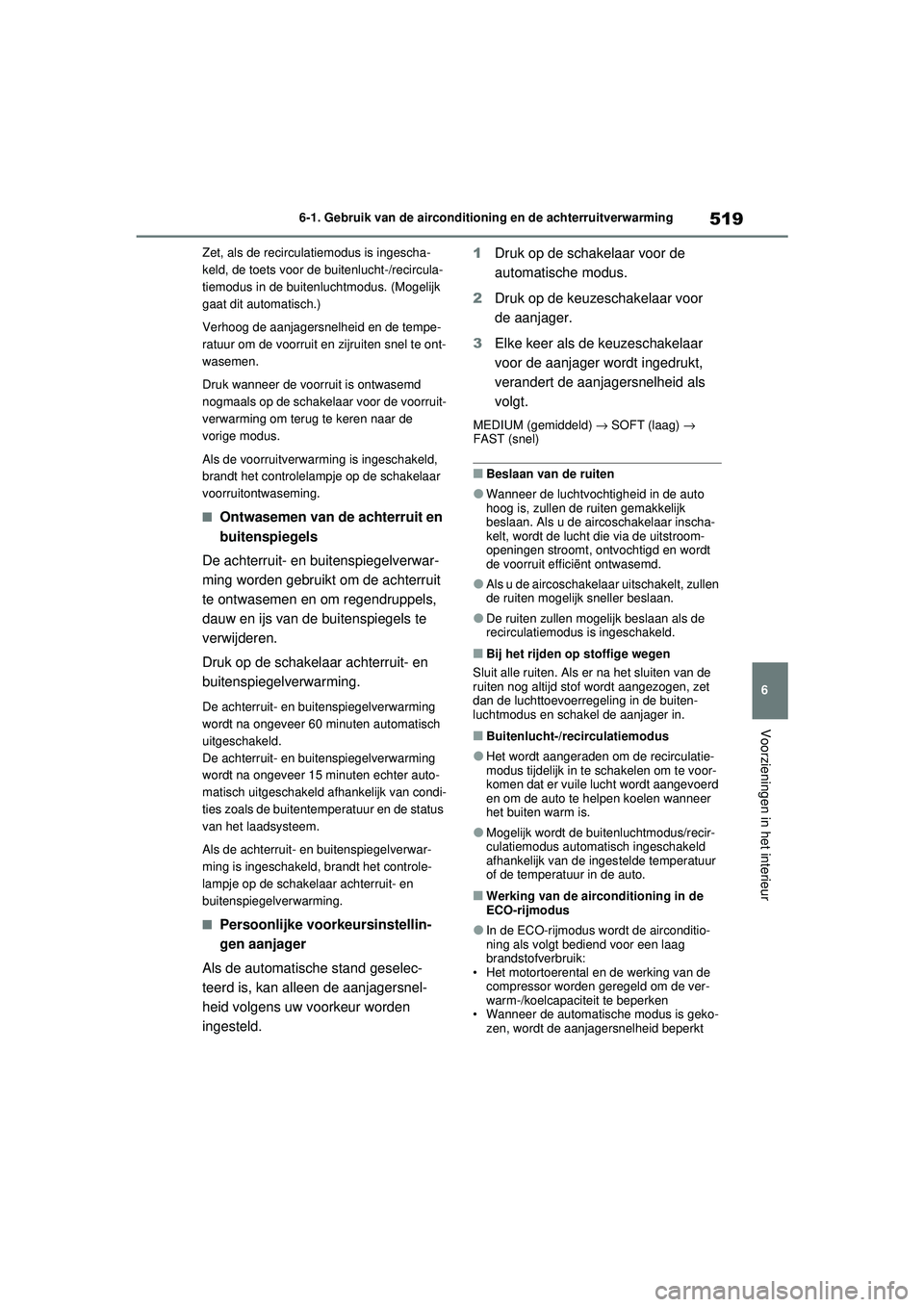

519
6
6-1. Gebruik van de airconditioning en de achterruitverwarming
Voorzieningen in het interieur
Zet, als de recirculatiemodus is ingescha-
keld, de toets voor de buitenlucht-/recircula-
tiemodus in de buitenl
uchtmodus. (Mogelijk
gaat dit automatisch.)
Verhoog de aanjagersnelheid en de tempe-
ratuur om de voorruit en zijruiten snel te ont-
wasemen.
Druk wanneer de voorruit is ontwasemd
nogmaals op de schakelaar voor de voorruit-
verwarming om terug te keren naar de
vorige modus.
Als de voorruitverwarmi ng is ingeschakeld,
brandt het controlelampje op de schakelaar
voorruitontwaseming.
■Ontwasemen van de achterruit en
buitenspiegels
De achterruit- en buitenspiegelverwar-
ming worden gebruikt om de achterruit
te ontwasemen en om regendruppels,
dauw en ijs van de buitenspiegels te
verwijderen.
Druk op de schakelaar achterruit- en
buitenspiegelverwarming.
De achterruit- en bui tenspiegelverwarming
wordt na ongeveer 60 minuten automatisch
uitgeschakeld.
De achterruit- en bui tenspiegelverwarming
wordt na ongeveer 15 minuten echter auto-
matisch uitgeschakeld afhankelijk van condi-
ties zoals de buitentemperatuur en de status
van het laadsysteem.
Als de achterruit- en buitenspiegelverwar-
ming is ingeschakeld, brandt het controle-
lampje op de schakelaar achterruit- en
buitenspiegelverwarming.
■Persoonlijke voorkeursinstellin-
gen aanjager
Als de automatische stand geselec-
teerd is, kan alleen de aanjagersnel-
heid volgens uw voorkeur worden
ingesteld. 1
Druk op de schakelaar voor de
automatische modus.
2 Druk op de keuzeschakelaar voor
de aanjager.
3 Elke keer als de keuzeschakelaar
voor de aanjager wordt ingedrukt,
verandert de aanjagersnelheid als
volgt.
MEDIUM (gemiddeld) → SOFT (laag) →
FAST (snel)
■Beslaan van de ruiten
●Wanneer de luchtvochtigheid in de auto
hoog is, zullen de ruiten gemakkelijk
beslaan. Als u de aircoschakelaar inscha-
kelt, wordt de lucht die via de uitstroom-
openingen stroomt, ontvochtigd en wordt
de voorruit efficiënt ontwasemd.
●Als u de aircoschakel aar uitschakelt, zullen
de ruiten mogelijk sneller beslaan.
●De ruiten zullen mogelijk beslaan als de
recirculatiemodus is ingeschakeld.
■Bij het rijden op stoffige wegen
Sluit alle ruiten. Als er na het sluiten van de
ruiten nog altijd stof wordt aangezogen, zet
dan de luchttoevoerregeling in de buiten-
luchtmodus en schakel de aanjager in.
■Buitenlucht-/recirculatiemodus
●Het wordt aangeraden om de recirculatie-
modus tijdelijk in te schakelen om te voor-
komen dat er vuile lucht wordt aangevoerd
en om de auto te helpen koelen wanneer
het buiten warm is.
●Mogelijk wordt de buitenluchtmodus/recir-
culatiemodus automat isch ingeschakeld
afhankelijk van de inges telde temperatuur
of de temperatuur in de auto.
■Werking van de airconditioning in de
ECO-rijmodus
●In de ECO-rijmodus wordt de airconditio-
ning als volgt bediend voor een laag
brandstofverbruik:
• Het motortoerental en de werking van de compressor worden geregeld om de ver-
warm-/koelcapaciteit te beperken
• Wanneer de automatische modus is geko- zen, wordt de aanjagersnelheid beperkt
pM_RAV4_OM_OM42D20E_(EE).book Page 519 Friday, August 7, 2020 1:15 PM
