2483-4. Verstellen van het stuurwiel en de spiegels
Het beeld is niet
goed te zien.
De bagage in de bagageruimte
reflecteert in de achterruit, waardoor
de camera wordt gehinderd.
• Schakel over naar de modus opti-sche spiegel.
• Verplaats de bagage naar een plek waar deze de camera niet
hindert of leg een zwarte doek
over de bagage om de reflectie in
de achterruit te beperken.
De achterruit is beslagen.
Schakel over naar de modus opti-
sche spiegel.
Gebruik na het ontwasemen van de
achterruit met behulp van de achter-
ruitverwarming ( →Blz. 513, 519) de
modus digitale spiegel weer.
De buitenzijde van de achterruit is
vuil.Gebruik de achterruitenwisser om
het vuil te verwijderen.
De binnenzijde van de achterruit is
vuil.Veeg de binnenzijde van de achter-
ruit schoon met een vochtige,
zachte doek.
Het beeld is niet
recht.
De achterklep is niet geheel geslo-
ten.Sluit de achterklep volledig.
De camera of de omgeving ervan is
aan een krachtige schok blootge-
steld.
Schakel over naar de modus opti-
sche spiegel en laat de auto nakij-
ken door een erkende Toyota-
dealer of hersteller/reparateur of
een andere naar behoren gekwalifi-
ceerde en uitgeruste deskundige.
Het display is
schemerig en
wordt weergege-
ven.
Er is mogelijk een st oring in het sys-
teem aanwezig.
Schakel over naar de modus opti-
sche spiegel en laat de auto nakij-
ken door een erkende Toyota-
dealer of hersteller/reparateur of
een andere naar behoren gekwalifi-
ceerde en uitgeruste deskundige.
dooft.
SymptoomWaarschijnlijke oorzaakOplossing
pM_RAV4_OM_OM42D20E_(EE).book Page 248 Friday, August 7, 2020 1:15 PM

249
3
3-4. Verstellen van het stuurwiel en de spiegels
Voordat u gaat rijden
wordt weer-
gegeven.
De digitale binnenspiegel is extreem
warm.
(Het display wordt geleidelijk aan
schemeriger. Als de temperatuur
blijft stijgen, wordt de digitale bin-
nenspiegel uitgeschakeld.)
Het wordt aangeraden om de tem-
peratuur in het interieur terug te
brengen om de temperatuur van de
spiegel terug te brengen.
( verdwijnt wanneer de spiegel
afkoelt.)
Als niet verdwijnt, ook al is de
spiegel koud, laat dan de auto nakij-
ken door een erkende Toyota-dea-
ler of hersteller/reparateur of een
andere naar behoren gekwalifi-
ceerde en uitgeruste deskundige.
De hendel kan niet
goed worden
bediend.
De hendel is mogelijk defect.
Schakel over naar de modus opti-
sche spiegel en laat de auto nakij-
ken door een erkende Toyota-
dealer of hersteller/reparateur of
een andere naar behoren gekwalifi-
ceerde en uitgeruste deskundige.
(Houd de menutoets gedurende
ongeveer 10 seconden ingedrukt
om naar de modus optische spiegel
over te schakelen.)
SymptoomWaarschijnlijke oorzaakOplossing
pM_RAV4_OM_OM42D20E_(EE).book Page 249 Friday, August 7, 2020 1:15 PM

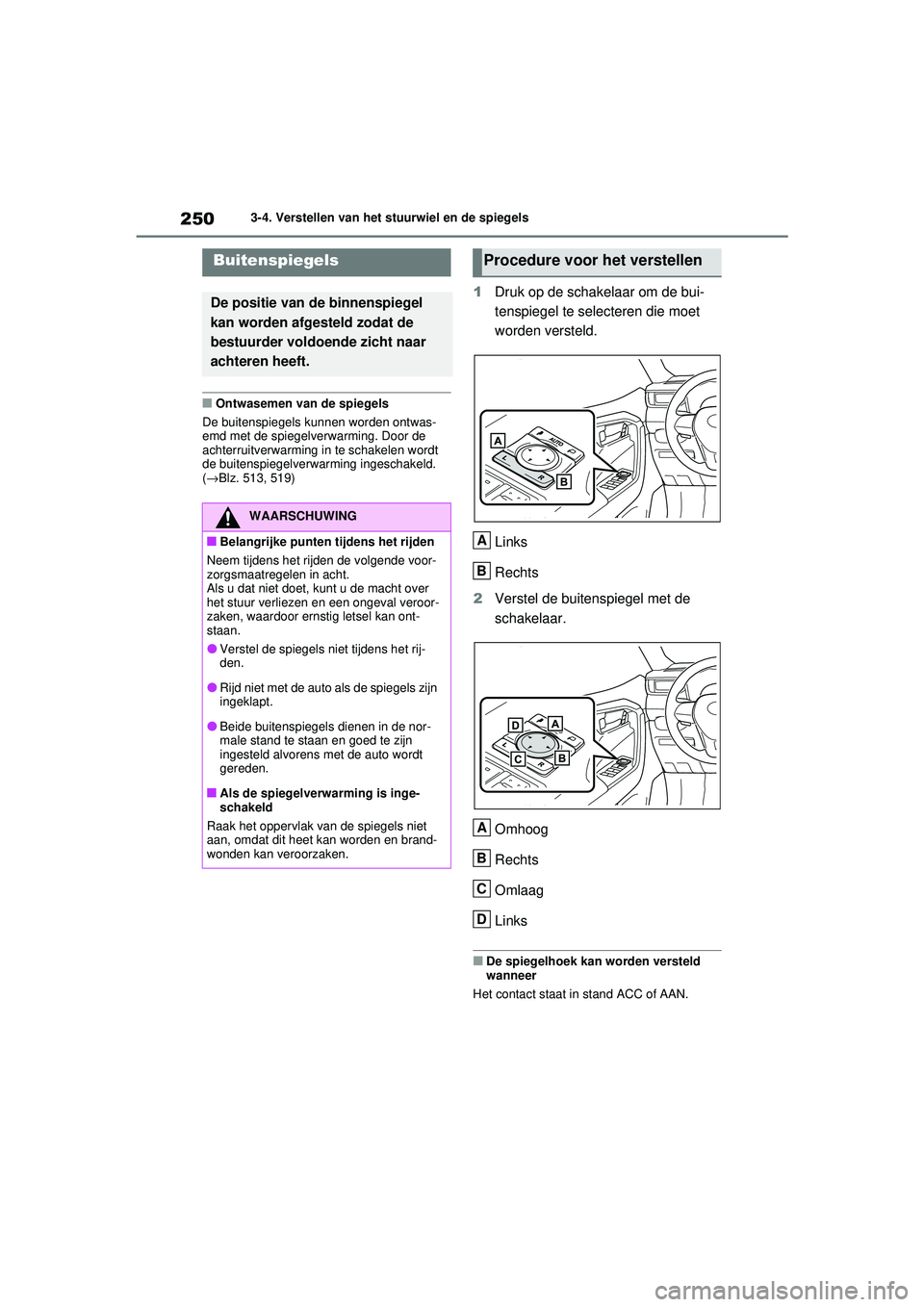

2503-4. Verstellen van het stuurwiel en de spiegels
■Ontwasemen van de spiegels
De buitenspiegels kunnen worden ontwas-
emd met de spiegelverwarming. Door de
achterruitverwarming in te schakelen wordt
de buitenspiegelverw arming ingeschakeld.
( → Blz. 513, 519)
1 Druk op de schakelaar om de bui-
tenspiegel te selecteren die moet
worden versteld.
Links
Rechts
2 Verstel de buitenspiegel met de
schakelaar.
Omhoog
Rechts
Omlaag
Links
■De spiegelhoek kan worden versteld
wanneer
Het contact staat in stand ACC of AAN.
Buitenspiegels
De positie van de binnenspiegel
kan worden afgesteld zodat de
bestuurder voldoende zicht naar
achteren heeft.
WAARSCHUWING
■Belangrijke punten tijdens het rijden
Neem tijdens het rijden de volgende voor-
zorgsmaatregelen in acht.
Als u dat niet doet, kunt u de macht over
het stuur verliezen en een ongeval veroor-
zaken, waardoor ernstig letsel kan ont-
staan.
●Verstel de spiegels ni et tijdens het rij-
den.
●Rijd niet met de auto als de spiegels zijn
ingeklapt.
●Beide buitenspiegels dienen in de nor-
male stand te staan en goed te zijn
ingesteld alvorens met de auto wordt
gereden.
■Als de spiegelverwarming is inge-
schakeld
Raak het oppervlak van de spiegels niet
aan, omdat dit heet kan worden en brand-
wonden kan veroorzaken.
Procedure voor het verstellen
A
B
A
B
C
D
pM_RAV4_OM_OM42D20E_(EE).book Page 250 Friday, August 7, 2020 1:15 PM

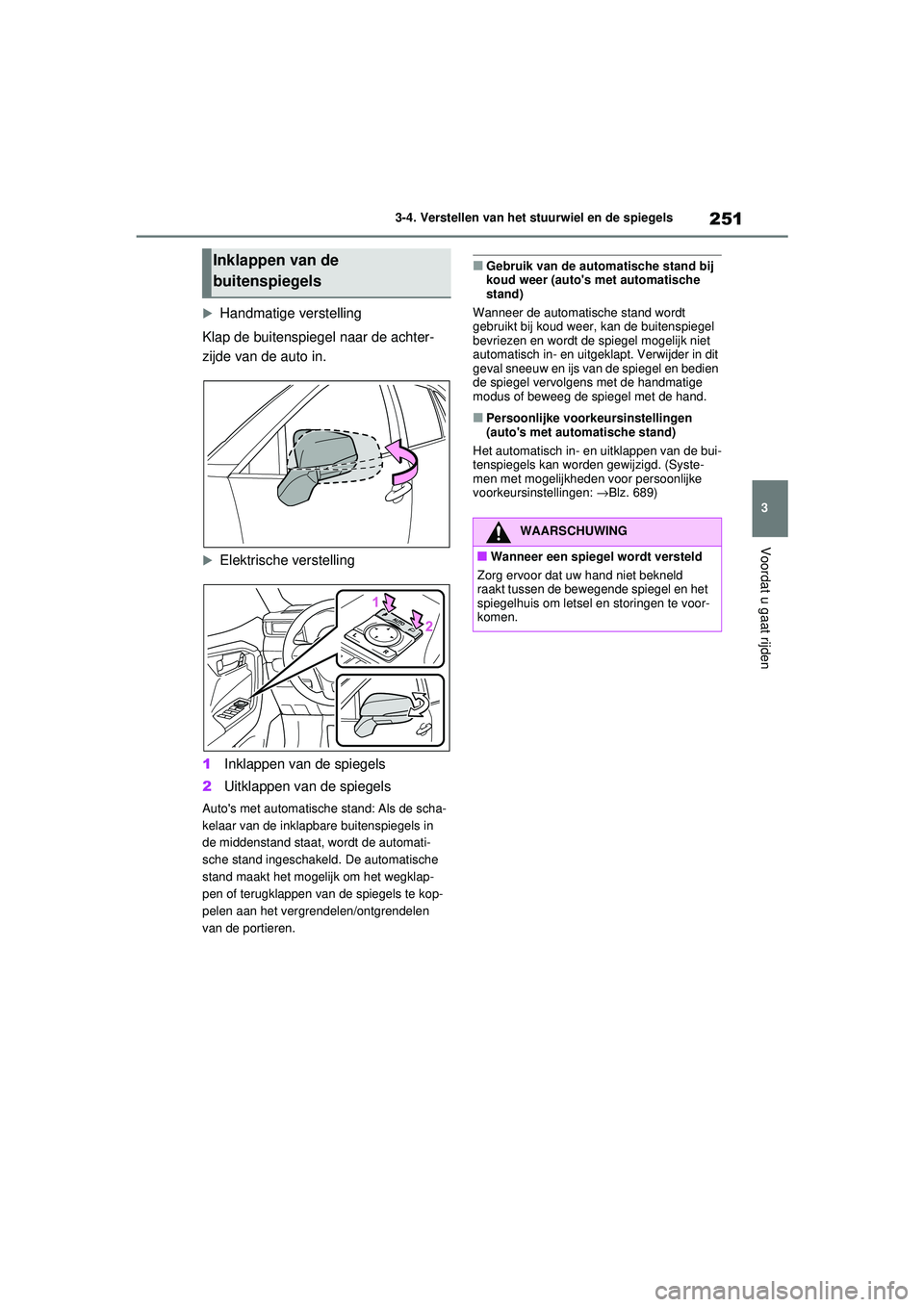

251
3
3-4. Verstellen van het stuurwiel en de spiegels
Voordat u gaat rijden
Handmatige verstelling
Klap de buitenspiegel naar de achter-
zijde van de auto in.
Elektrische verstelling
1 Inklappen van de spiegels
2 Uitklappen van de spiegels
Auto's met automatische stand: Als de scha-
kelaar van de inklapbare buitenspiegels in
de middenstand staat, wordt de automati-
sche stand ingeschakeld. De automatische
stand maakt het mogelijk om het wegklap-
pen of terugklappen van de spiegels te kop-
pelen aan het vergrendelen/ontgrendelen
van de portieren.
■Gebruik van de automatische stand bij
koud weer (auto's met automatische
stand)
Wanneer de automatische stand wordt
gebruikt bij koud weer, kan de buitenspiegel
bevriezen en wordt de spiegel mogelijk niet
automatisch in- en uitgeklapt. Verwijder in dit
geval sneeuw en ijs van de spiegel en bedien
de spiegel vervolgens met de handmatige
modus of beweeg de spiegel met de hand.
■Persoonlijke voorkeursinstellingen
(auto's met automatische stand)
Het automatisch in- en uitklappen van de bui-
tenspiegels kan worden gewijzigd. (Syste-
men met mogelijkheden voor persoonlijke
voorkeursinstellingen: →Blz. 689)
Inklappen van de
buitenspiegels
WAARSCHUWING
■Wanneer een spiegel wordt versteld
Zorg ervoor dat uw hand niet bekneld
raakt tussen de bewegende spiegel en het
spiegelhuis om letsel en storingen te voor-
komen.
pM_RAV4_OM_OM42D20E_(EE).book Page 251 Friday, August 7, 2020 1:15 PM

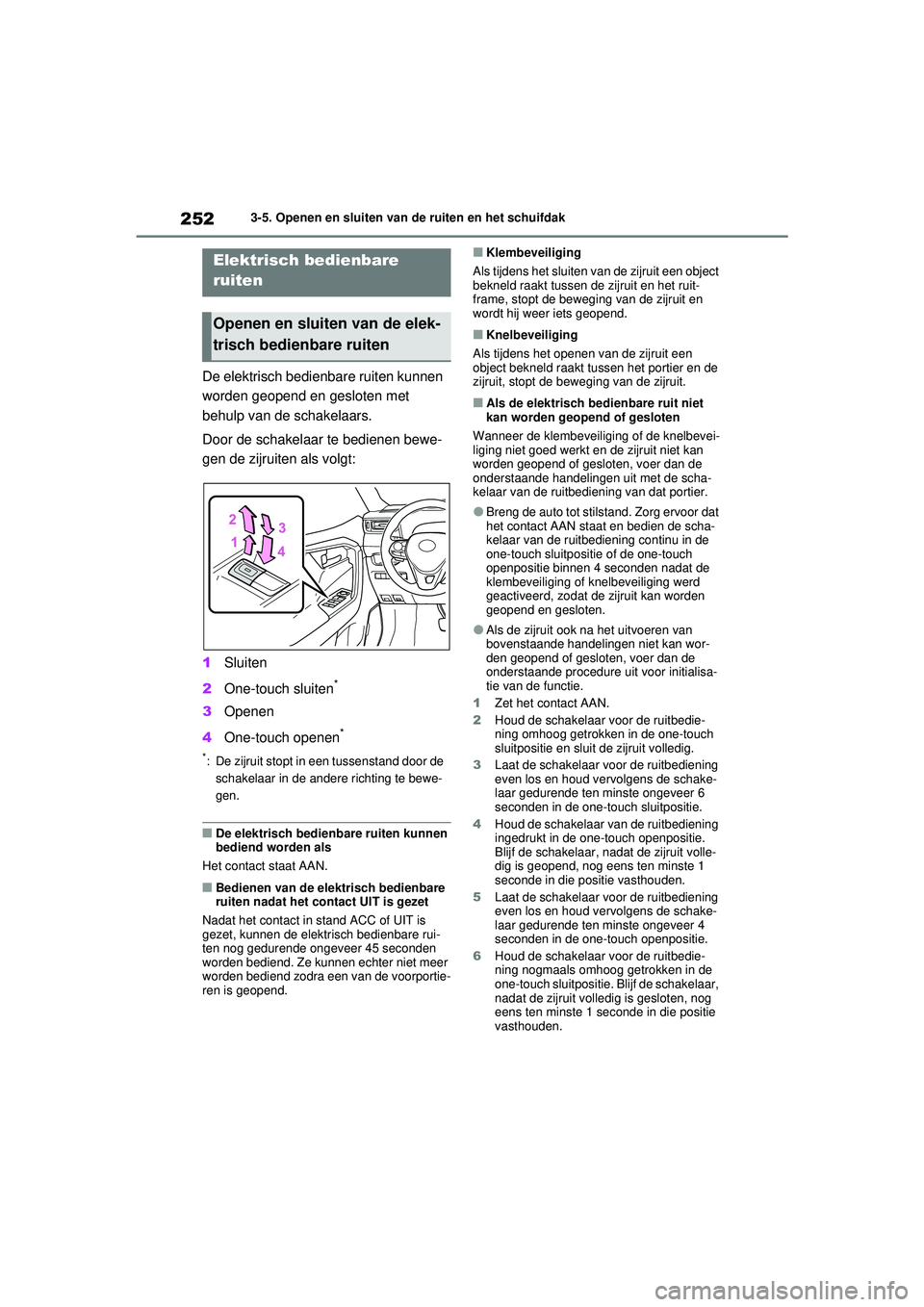

2523-5. Openen en sluiten van de ruiten en het schuifdak
3-5.Openen en sluiten van de ruiten en het schuifdak
De elektrisch bedienbare ruiten kunnen
worden geopend en gesloten met
behulp van de schakelaars.
Door de schakelaar te bedienen bewe-
gen de zijruiten als volgt:
1Sluiten
2 One-touch sluiten
*
3Openen
4 One-touch openen
*
*: De zijruit stopt in een tussenstand door de
schakelaar in de andere richting te bewe-
gen.
■De elektrisch bedienbare ruiten kunnen
bediend worden als
Het contact staat AAN.
■Bedienen van de elektrisch bedienbare
ruiten nadat het contact UIT is gezet
Nadat het contact in stand ACC of UIT is
gezet, kunnen de elektrisch bedienbare rui-
ten nog gedurende ongeveer 45 seconden
worden bediend. Ze kunnen echter niet meer
worden bediend zodra een van de voorportie-
ren is geopend.
■Klembeveiliging
Als tijdens het sluiten van de zijruit een object
bekneld raakt tussen de zijruit en het ruit-
frame, stopt de beweging van de zijruit en
wordt hij weer iets geopend.
■Knelbeveiliging
Als tijdens het openen van de zijruit een
object bekneld raakt tussen het portier en de
zijruit, stopt de beweging van de zijruit.
■Als de elektrisch bedienbare ruit niet
kan worden geopend of gesloten
Wanneer de klembeveiliging of de knelbevei-
liging niet goed werkt en de zijruit niet kan
worden geopend of gesloten, voer dan de
onderstaande handelingen uit met de scha-
kelaar van de ruitbediening van dat portier.
●Breng de auto tot stilstand. Zorg ervoor dat
het contact AAN staat en bedien de scha-
kelaar van de ruitbediening continu in de
one-touch sluitpositie of de one-touch
openpositie binnen 4 seconden nadat de
klembeveiliging of k nelbeveiliging werd
geactiveerd, zodat de zijruit kan worden
geopend en gesloten.
●Als de zijruit ook na het uitvoeren van
bovenstaande handelingen niet kan wor-
den geopend of gesloten, voer dan de
onderstaande procedure uit voor initialisa-
tie van de functie.
1 Zet het contact AAN.
2 Houd de schakelaar voor de ruitbedie-
ning omhoog getrokken in de one-touch
sluitpositie en slui t de zijruit volledig.
3 Laat de schakelaar voor de ruitbediening
even los en houd vervolgens de schake-
laar gedurende ten minste ongeveer 6
seconden in de one-touch sluitpositie.
4 Houd de schakelaar van de ruitbediening
ingedrukt in de one-touch openpositie.
Blijf de schakelaar, nadat de zijruit volle-
dig is geopend, nog eens ten minste 1
seconde in die positie vasthouden.
5 Laat de schakelaar voor de ruitbediening
even los en houd vervolgens de schake-
laar gedurende ten minste ongeveer 4
seconden in de one-touch openpositie.
6 Houd de schakelaar voor de ruitbedie-
ning nogmaals omhoog getrokken in de
one-touch sluitpositie. Blijf de schakelaar,
nadat de zijruit volledig is gesloten, nog
eens ten minste 1 seconde in die positie
vasthouden.
Elektrisch bedienbare
ruiten
Openen en sluiten van de elek-
trisch bedie nbare ruiten
pM_RAV4_OM_OM42D20E_(EE).book Page 252 Friday, August 7, 2020 1:15 PM

253
3
3-5. Openen en sluiten van de ruiten en het schuifdak
Voordat u gaat rijden
Herhaal de procedure vanaf het begin als u
de schakelaar hebt losgelaten terwijl de zijruit
nog in beweging was.
Als de zijruit in de tegengestelde richting
beweegt en niet volledig kan worden geslo-
ten of geopend, laat dan de auto nakijken
door een erkende Toyota-dealer of herstel-
ler/reparateur of een andere naar behoren
gekwalificeerde en uitgeruste deskundige.
■Aan portierslot gekoppelde werking
elektrisch bedienbare ruiten
●De elektrisch bedienbare ruiten kunnen
worden geopend en gesloten met de sleu-
tel (auto's zonder Smart entry-systeem en
startknop) of de mechanische sleutel
(auto's met Smart entry-systeem en start-
knop).
* (
→ Blz. 163, 655)
●De elektrisch bedienbare ruiten kunnen
worden geopend en gesloten met behulp
van de afstandsbediening.
* (→ Blz. 162)
●Auto's met een alarm: Het alarm kan wor-
den geactiveerd als het alarm is ingescha-
keld en een elektrisch bedienbare ruit
wordt gesloten met de aan het portierslot
gekoppelde werking van de elektrisch
bedienbare ruit. ( →Blz. 101)
*: Deze instellingen moeten aan de persoon-
lijke voorkeur worden aangepast door een
erkende Toyota-dealer of hersteller/repa-
rateur of een andere naar behoren gekwa-
lificeerde en uitgeruste deskundige.
■Waarschuwingsfunctie elektrisch
bedienbare ruit open
 Auto's zonder Smart entry-systeem en
startknop
De zoemer klinkt en er verschijnt een mel-
ding op het multi-informatiedisplay wanneer
de sleutel uit het contact is verwijderd en het
bestuurdersportier wordt geopend terwijl de
elektrisch bedienbare ruiten geopend zijn.
 Auto's met Smart entry-systeem en start-
knop
De zoemer klinkt en er verschijnt een mel-
ding op het multi-informatiedisplay wanneer
het contact UIT wordt gezet en het bestuur-
dersportier wordt geopend terwijl de elek-
trisch bedienbare ruiten geopend zijn.
■Persoonlijke voorkeursinstellingen
Bepaalde instellingen (bijvoorbeeld de kop-
peling aan de portiervergrendeling) kunnen
worden gewijzigd. (Systemen met mogelijk-
heden voor persoonlijke voorkeursinstellin-
gen: → Blz. 689)
WAARSCHUWING
Neem de volgende voorzorgsmaatregelen
in acht.
Anders kan er ernstig letsel ontstaan.
■Sluiten van de elektrisch bedienbare
ruiten
●De bestuurder is verantwoordelijk voor
de bediening van de elektrisch bedien-
bare ruiten, ook voor die van de passa-
giers. Laat, om onbedoelde bediening,
met name door kinderen, te voorkomen,
de elektrisch bedienbare ruiten niet door
kinderen bedienen. Het kan gebeuren
dat een lichaamsdeel van een kind of
een andere passagier klem komt te zit-
ten tussen de elektrisch bedienbare ruit.
Wanneer er een kind in de auto zit, ver-
dient het aanbeveling om de blokkeer-
schakelaar voor de ruitbediening te
gebruiken. ( →Blz. 254)
●Controleer of geen van de inzittenden
een lichaamsdeel naar buiten steekt dat
bekneld zou kunnen raken als de elek-
trisch bedienbare ruiten worden
bediend.
pM_RAV4_OM_OM42D20E_(EE).book Page 253 Friday, August 7, 2020 1:15 PM

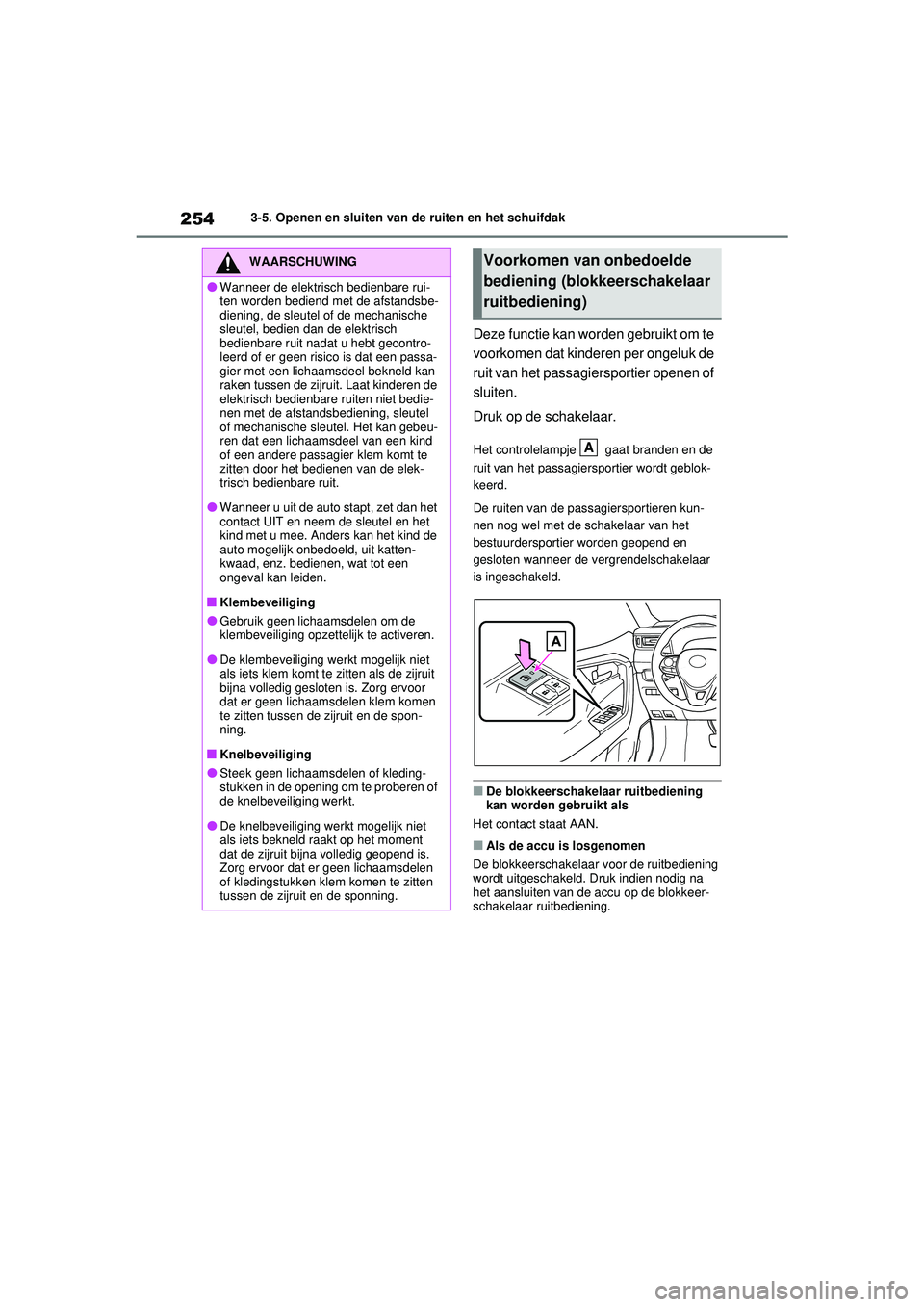

2543-5. Openen en sluiten van de ruiten en het schuifdak
Deze functie kan worden gebruikt om te
voorkomen dat kinderen per ongeluk de
ruit van het passagiersportier openen of
sluiten.
Druk op de schakelaar.
Het controlelampje gaat branden en de
ruit van het passagiersportier wordt geblok-
keerd.
De ruiten van de passagiersportieren kun-
nen nog wel met de schakelaar van het
bestuurdersportier worden geopend en
gesloten wanneer de vergrendelschakelaar
is ingeschakeld.
■De blokkeerschakelaar ruitbediening
kan worden gebruikt als
Het contact staat AAN.
■Als de accu is losgenomen
De blokkeerschakelaar voor de ruitbediening
wordt uitgeschakeld. Druk indien nodig na
het aansluiten van de accu op de blokkeer-
schakelaar ruitbediening.
WAARSCHUWING
●Wanneer de elektrisch bedienbare rui-
ten worden bediend met de afstandsbe-
diening, de sleutel of de mechanische
sleutel, bedien dan de elektrisch
bedienbare ruit nadat u hebt gecontro-
leerd of er geen risico is dat een passa-
gier met een lichaamsdeel bekneld kan
raken tussen de zijruit. Laat kinderen de
elektrisch bedienbare ruiten niet bedie-
nen met de afstandsbediening, sleutel
of mechanische sleutel. Het kan gebeu-
ren dat een lichaamsdeel van een kind
of een andere passagier klem komt te
zitten door het bedienen van de elek-
trisch bedienbare ruit.
●Wanneer u uit de auto stapt, zet dan het
contact UIT en neem de sleutel en het
kind met u mee. Anders kan het kind de
auto mogelijk onbedoeld, uit katten-
kwaad, enz. bedienen, wat tot een
ongeval kan leiden.
■Klembeveiliging
●Gebruik geen lichaamsdelen om de
klembeveiliging opzette lijk te activeren.
●De klembeveiliging werkt mogelijk niet
als iets klem komt te zitten als de zijruit
bijna volledig gesloten is. Zorg ervoor
dat er geen lichaamsdelen klem komen
te zitten tussen de zijruit en de spon-
ning.
■Knelbeveiliging
●Steek geen lichaamsdelen of kleding-
stukken in de opening om te proberen of
de knelbeveiliging werkt.
●De knelbeveiliging werkt mogelijk niet
als iets bekneld raakt op het moment
dat de zijruit bijna volledig geopend is.
Zorg ervoor dat er geen lichaamsdelen
of kledingstukken klem komen te zitten
tussen de zijruit en de sponning.
Voorkomen van onbedoelde
bediening (blokkeerschakelaar
ruitbediening)
A
pM_RAV4_OM_OM42D20E_(EE).book Page 254 Friday, August 7, 2020 1:15 PM

255
3

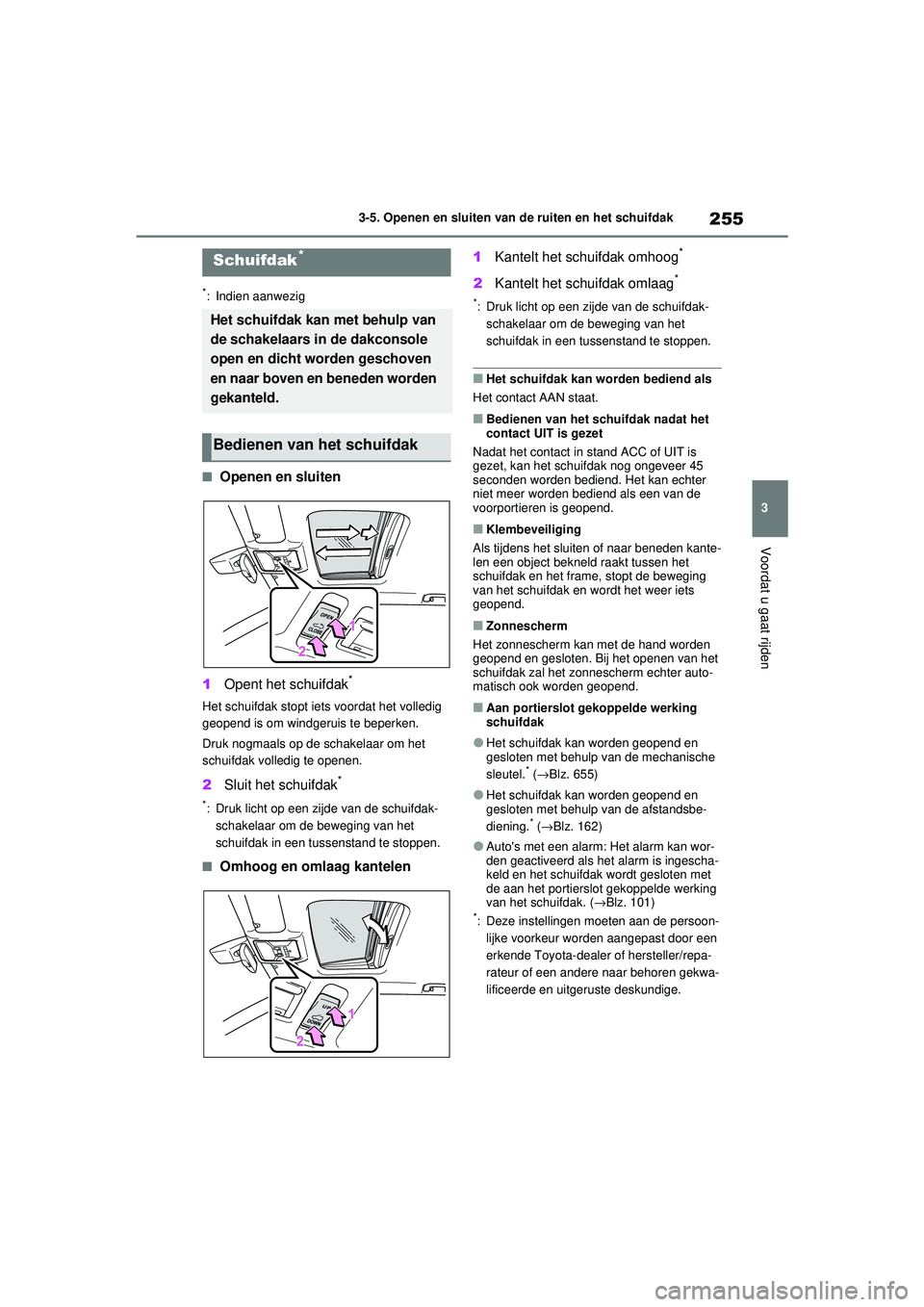

3-5. Openen en sluiten van de ruiten en het schuifdak
Voordat u gaat rijden
*: Indien aanwezig
■Openen en sluiten
1 Opent het schuifdak
*
Het schuifdak stopt iets voordat het volledig
geopend is om windgeruis te beperken.
Druk nogmaals op de schakelaar om het
schuifdak volledig te openen.
2Sluit het schuifdak*
*: Druk licht op een zijde van de schuifdak-
schakelaar om de beweging van het
schuifdak in een tussenstand te stoppen.
■Omhoog en omlaag kantelen 1
Kantelt het schuifdak omhoog
*
2Kantelt het schuifdak omlaag*
*: Druk licht op een zijde van de schuifdak-
schakelaar om de beweging van het
schuifdak in een tussenstand te stoppen.
■Het schuifdak kan worden bediend als
Het contact AAN staat.
■Bedienen van het schuifdak nadat het
contact UIT is gezet
Nadat het contact in stand ACC of UIT is
gezet, kan het schuifdak nog ongeveer 45
seconden worden bediend. Het kan echter
niet meer worden bediend als een van de
voorportieren is geopend.
■Klembeveiliging
Als tijdens het sluiten of naar beneden kante-
len een object bekneld raakt tussen het
schuifdak en het frame, stopt de beweging
van het schuifdak en wordt het weer iets
geopend.
■Zonnescherm
Het zonnescherm kan met de hand worden
geopend en gesloten. Bij het openen van het
schuifdak zal het zonnescherm echter auto-
matisch ook worden geopend.
■Aan portierslot gekoppelde werking
schuifdak
●Het schuifdak kan worden geopend en
gesloten met behulp van de mechanische
sleutel.
* ( → Blz. 655)
●Het schuifdak kan worden geopend en
gesloten met behulp van de afstandsbe-
diening.
* (→ Blz. 162)
●Auto's met een alarm: Het alarm kan wor-
den geactiveerd als het alarm is ingescha-
keld en het schuifdak wordt gesloten met
de aan het portierslot gekoppelde werking
van het schuifdak. ( →Blz. 101)
*: Deze instellingen moeten aan de persoon-
lijke voorkeur worden aangepast door een
erkende Toyota-dealer of hersteller/repa-
rateur of een andere naar behoren gekwa-
lificeerde en uitgeruste deskundige.
Schuifdak*
Het schuifdak kan met behulp van
de schakelaars in de dakconsole
open en dicht worden geschoven
en naar boven en beneden worden
gekanteld.
Bedienen van het schuifdak
pM_RAV4_OM_OM42D20E_(EE).book Page 255 Friday, August 7, 2020 1:15 PM
