2021 TOYOTA RAV4 Instructieboekje (in Dutch)

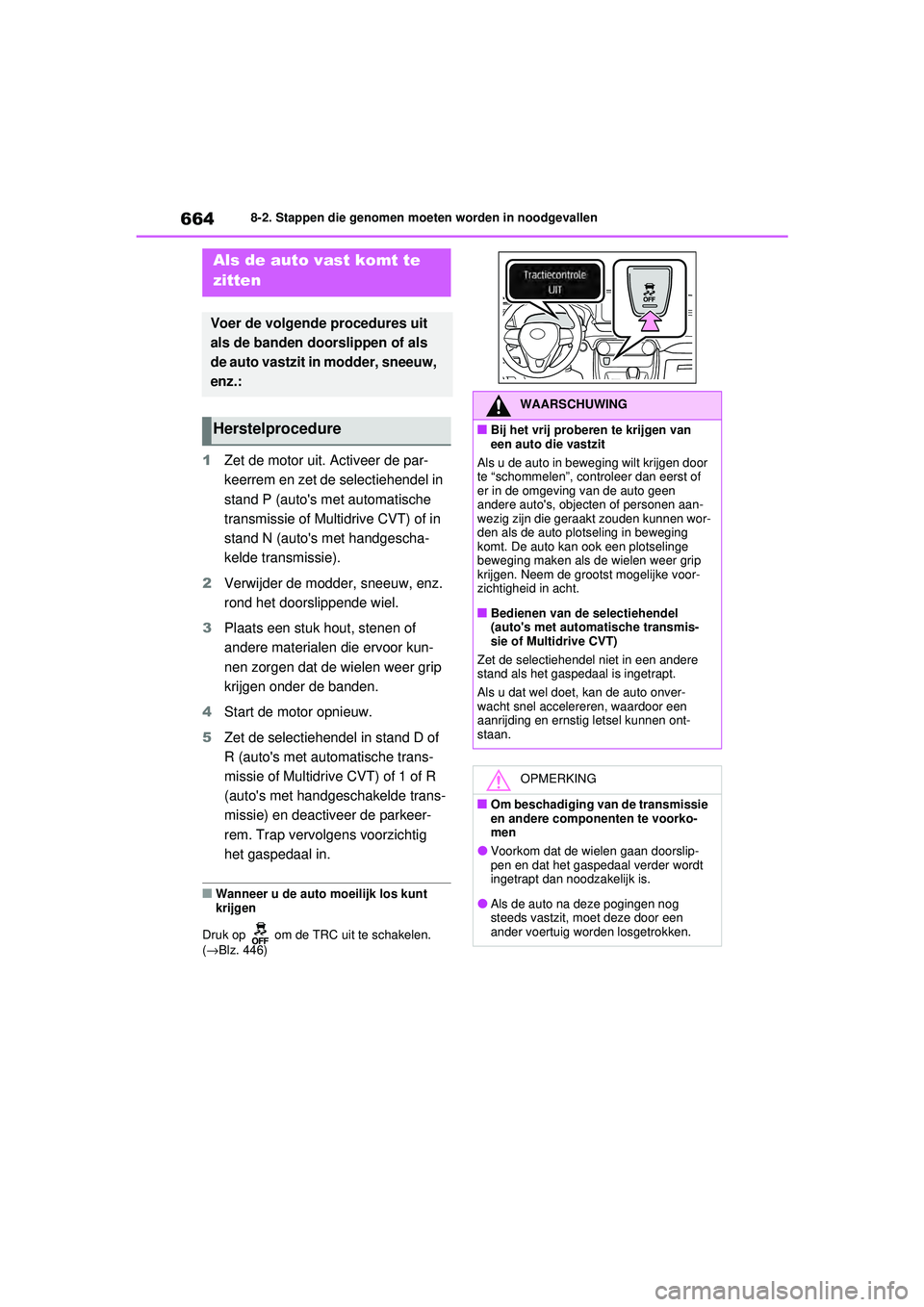

6648-2. Stappen die genomen moeten worden in noodgevallen
1Zet de motor uit. Activeer de par-
keerrem en zet de selectiehendel in
stand P (auto's met automatische
transmissie of Multidrive CVT) of in
stand N (auto's met handgescha-
kelde transmissie).
2 Verwijder de modder, sneeuw, enz.
rond het doorslippende wiel.
3 Plaats een stuk hout, stenen of
andere materialen die ervoor kun-
nen zorgen dat de wielen weer grip
krijgen onder de banden.
4 Start de motor opnieuw.
5 Zet de selectiehendel in stand D of
R (auto's met automatische trans-
missie of Multidrive CVT) of 1 of R
(auto's met handgeschakelde trans-
missie) en deactiveer de parkeer-
rem. Trap vervolgens voorzichtig
het gaspedaal in.
■Wanneer u de auto moeilijk los kunt
krijgen
Druk op om de TRC uit te schakelen.
( → Blz. 446)
Als de auto vast komt te
zitten
Voer de volgende procedures uit
als de banden doorslippen of als
de auto vastzit in modder, sneeuw,
enz.:
Herstelprocedure
WAARSCHUWING
■Bij het vrij proberen te krijgen van
een auto die vastzit
Als u de auto in beweging wilt krijgen door
te “schommelen”, controleer dan eerst of
er in de omgeving van de auto geen
andere auto's, objecten of personen aan-
wezig zijn die geraakt zouden kunnen wor-
den als de auto plotseling in beweging
komt. De auto kan ook een plotselinge
beweging maken als de wielen weer grip
krijgen. Neem de grootst mogelijke voor-
zichtigheid in acht.
■Bedienen van de selectiehendel
(auto's met automatische transmis-
sie of Multidrive CVT)
Zet de selectiehendel niet in een andere
stand als het gaspedaal is ingetrapt.
Als u dat wel doet, kan de auto onver-
wacht snel accelereren, waardoor een
aanrijding en ernstig letsel kunnen ont-
staan.
OPMERKING
■Om beschadiging van de transmissie
en andere componenten te voorko-
men
●Voorkom dat de wielen gaan doorslip-
pen en dat het gaspedaal verder wordt
ingetrapt dan noodzakelijk is.
●Als de auto na deze pogingen nog
steeds vastzit, moet deze door een
ander voertuig worden losgetrokken.
pM_RAV4_OM_OM42D20E_(EE).book Page 664 Friday, August 7, 2020 1:15 PM

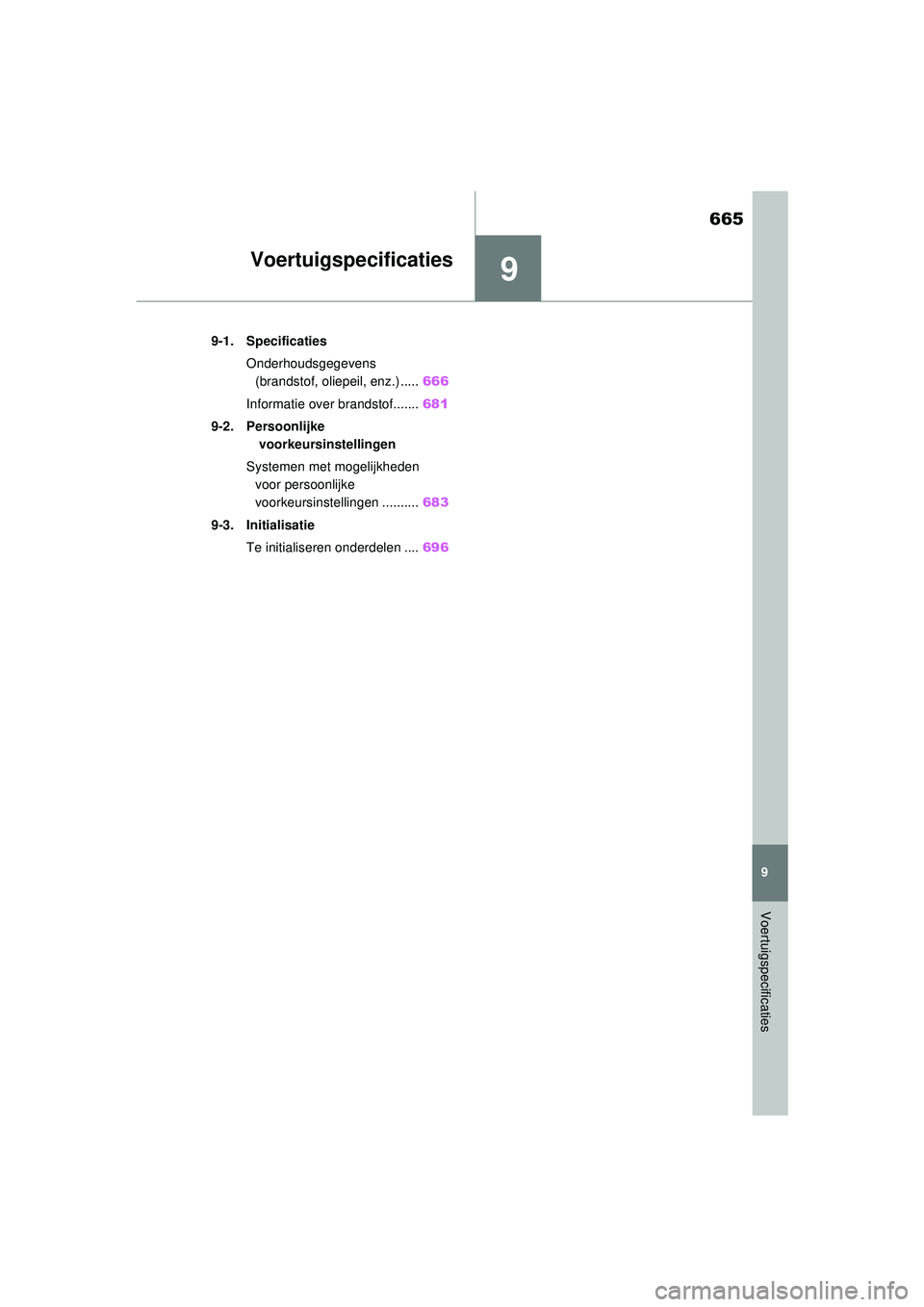

9
665
9
Voertuigspecificaties
Voertuigspecificaties
9-1. SpecificatiesOnderhoudsgegevens (brandstof, oliepeil, enz.) ..... 666
Informatie over brandstof....... 681
9-2. Persoonlijke voorkeursinstellingen
Systemen met mogelijkheden voor persoonlijke
voorkeursinstellingen .......... 683
9-3. Initialisatie
Te initialiseren onderdelen .... 696
pM_RAV4_OM_OM42D20E_(EE).book Page 665 Friday, August 7, 2020 1:15 PM

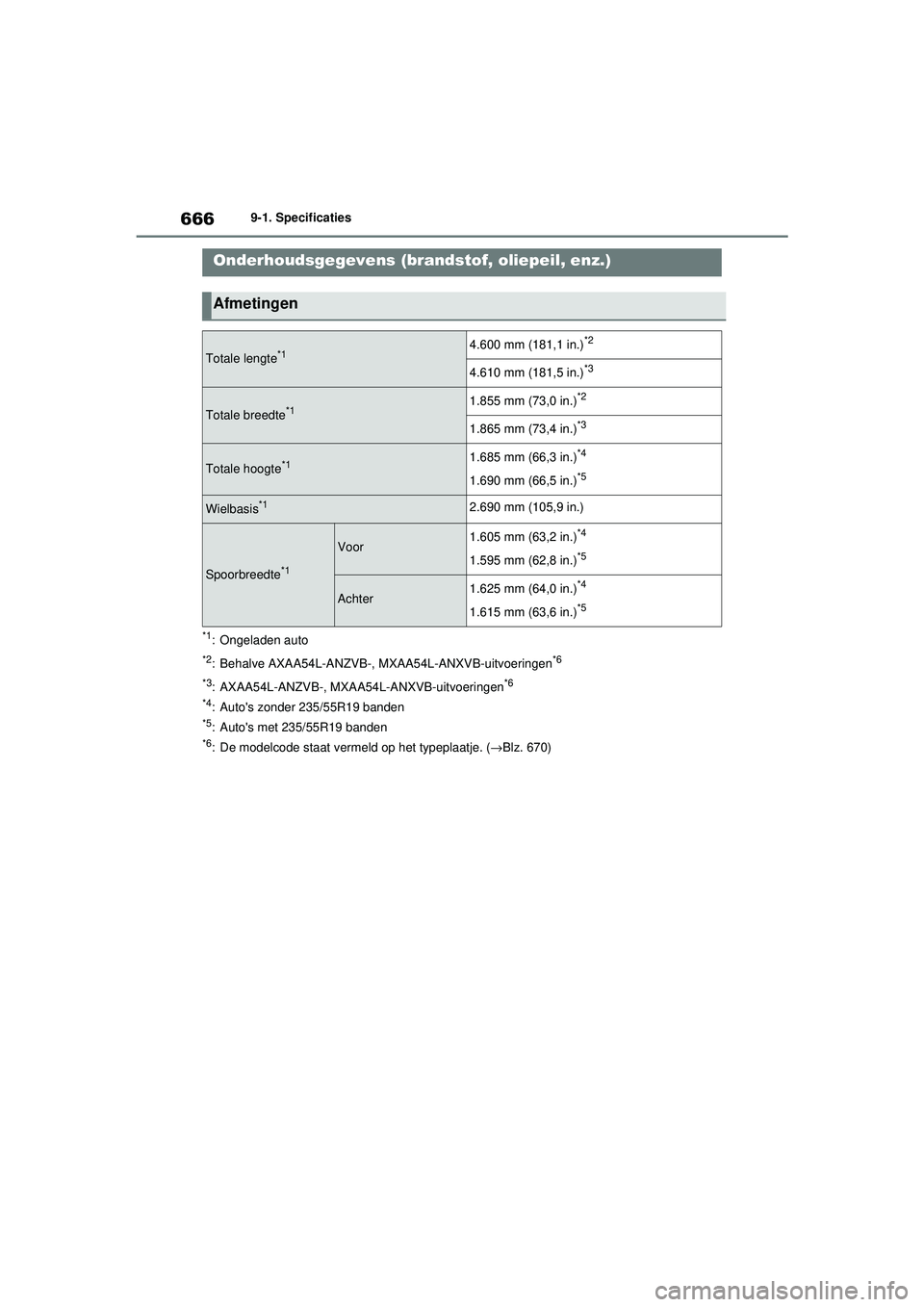

6669-1. Specificaties
9-1.Specificaties
*1: Ongeladen auto
*2: Behalve AXAA54L-ANZVB-, MXAA54L-ANXVB-uitvoeringen*6
*3
: AXAA54L-ANZVB-, MXAA54L-ANXVB-uitvoeringen*6
*4
: Auto's zonder 235/55R19 banden*5: Auto's met 235/55R19 banden*6: De modelcode staat vermeld op het typeplaatje. ( →Blz. 670)
Onderhoudsgegevens (brandstof, oliepeil, enz.)
Afmetingen
Totale lengte*14.600 mm (181,1 in.)*2
4.610 mm (181,5 in.)*3
Totale breedte*11.855 mm (73,0 in.)*2
1.865 mm (73,4 in.)*3
Totale hoogte*11.685 mm (66,3 in.)*4
1.690 mm (66,5 in.)*5
Wielbasis*12.690 mm (105,9 in.)
Spoorbreedte*1
Voor1.605 mm (63,2 in.)*4
1.595 mm (62,8 in.)*5
Achter1.625 mm (64,0 in.)*4
1.615 mm (63,6 in.)*5
pM_RAV4_OM_OM42D20E_(EE).book Page 666 Friday, August 7, 2020 1:15 PM

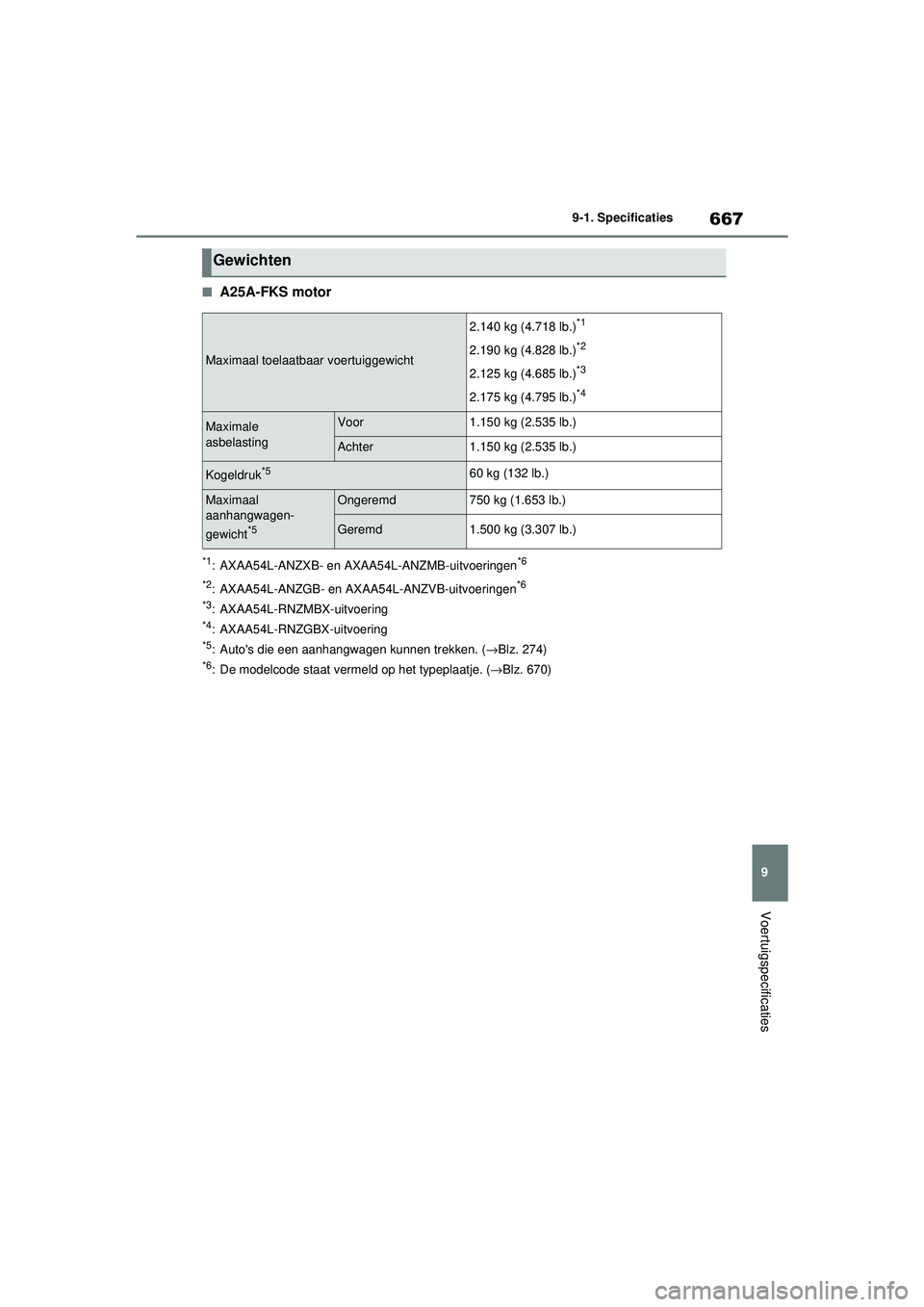

667
9
9-1. Specificaties
Voertuigspecificaties
■A25A-FKS motor
*1: AXAA54L-ANZXB- en A
XAA54L-ANZMB-uitvoeringen*6
*2
: AXAA54L-ANZGB- en AXAA 54L-ANZVB-uitvoeringen*6
*3
: AXAA54L-RNZMBX-uitvoering*4: AXAA54L-RNZGBX-uitvoering*5: Auto's die een aanhangwagen kunnen trekken. ( →Blz. 274)*6: De modelcode staat vermeld op het typeplaatje. ( →Blz. 670)
Gewichten
Maximaal toelaatbaar voertuiggewicht
2.140 kg (4.718 lb.)*1
2.190 kg (4.828 lb.)*2
2.125 kg (4.685 lb.)*3
2.175 kg (4.795 lb.)*4
Maximale
asbelastingVoor1.150 kg (2.535 lb.)
Achter1.150 kg (2.535 lb.)
Kogeldruk*560 kg (132 lb.)
Maximaal
aanhangwagen-
gewicht
*5
Ongeremd750 kg (1.653 lb.)
Geremd1.500 kg (3.307 lb.)
pM_RAV4_OM_OM42D20E_(EE).book Page 667 Friday, August 7, 2020 1:15 PM

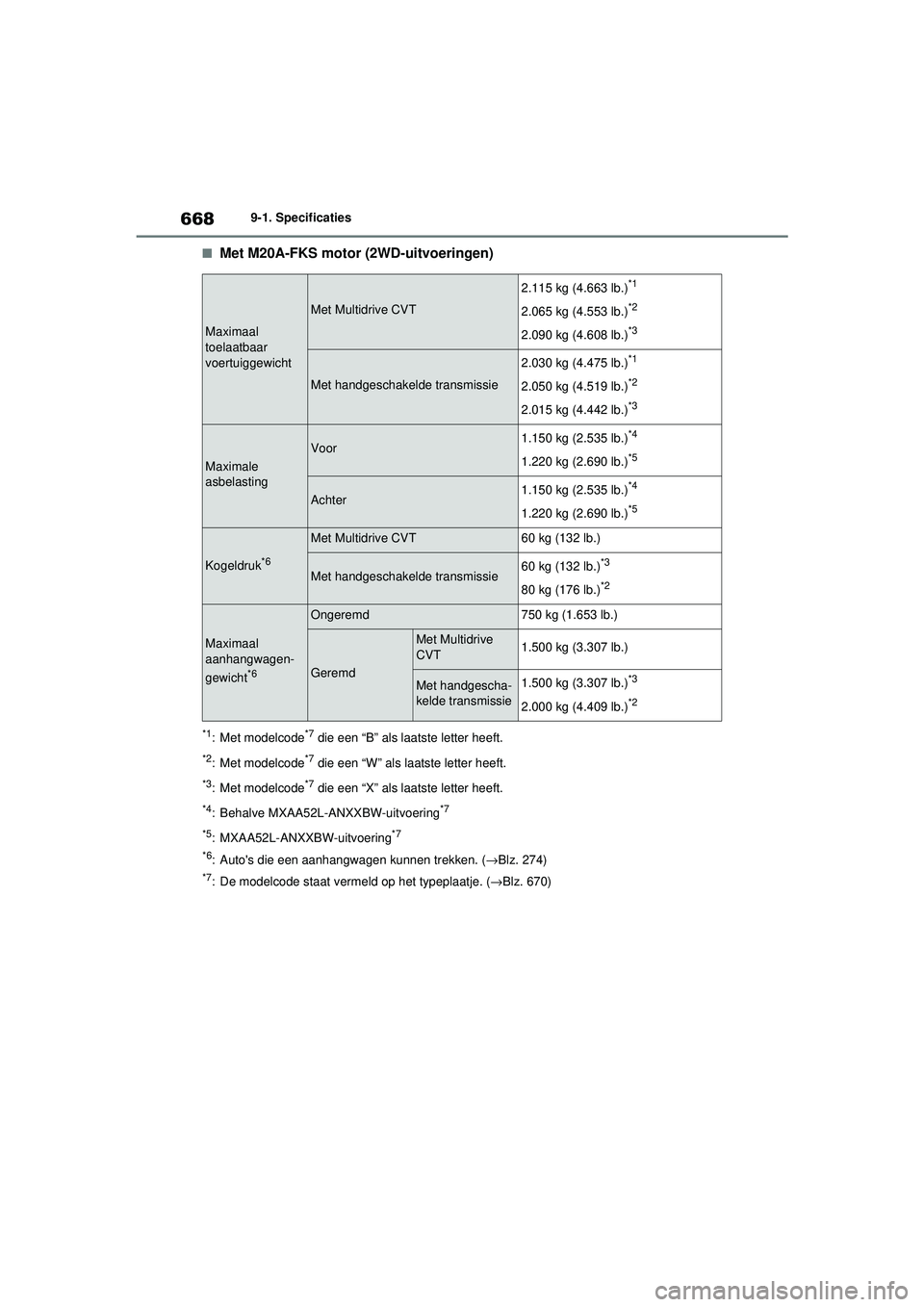

6689-1. Specificaties
■Met M20A-FKS motor (2WD-uitvoeringen)
*1: Met modelcode*7 die een “B” als laatste letter heeft.
*2: Met modelcode*7 die een “W” als laatste letter heeft.
*3: Met modelcode*7 die een “X” als laatste letter heeft.
*4: Behalve MXAA52L-ANXXBW-uitvoering*7
*5
: MXAA52L-ANXXBW-uitvoering*7
*6
: Auto's die een aanhangwagen kunnen trekken. ( →Blz. 274)
*7: De modelcode staat vermeld op het typeplaatje. ( →Blz. 670)
Maximaal
toelaatbaar
voertuiggewicht
Met Multidrive CVT
2.115 kg (4.663 lb.)*1
2.065 kg (4.553 lb.)*2
2.090 kg (4.608 lb.)*3
Met handgeschakelde transmissie
2.030 kg (4.475 lb.)*1
2.050 kg (4.519 lb.)*2
2.015 kg (4.442 lb.)*3
Maximale
asbelasting
Voor1.150 kg (2.535 lb.)*4
1.220 kg (2.690 lb.)*5
Achter1.150 kg (2.535 lb.)*4
1.220 kg (2.690 lb.)*5
Kogeldruk*6
Met Multidrive CVT60 kg (132 lb.)
Met handgeschakelde transmissie60 kg (132 lb.)*3
80 kg (176 lb.)*2
Maximaal
aanhangwagen-
gewicht
*6
Ongeremd750 kg (1.653 lb.)
Geremd
Met Multidrive
CVT1.500 kg (3.307 lb.)
Met handgescha-
kelde transmissie1.500 kg (3.307 lb.)*3
2.000 kg (4.409 lb.)*2
pM_RAV4_OM_OM42D20E_(EE).book Page 668 Friday, August 7, 2020 1:15 PM

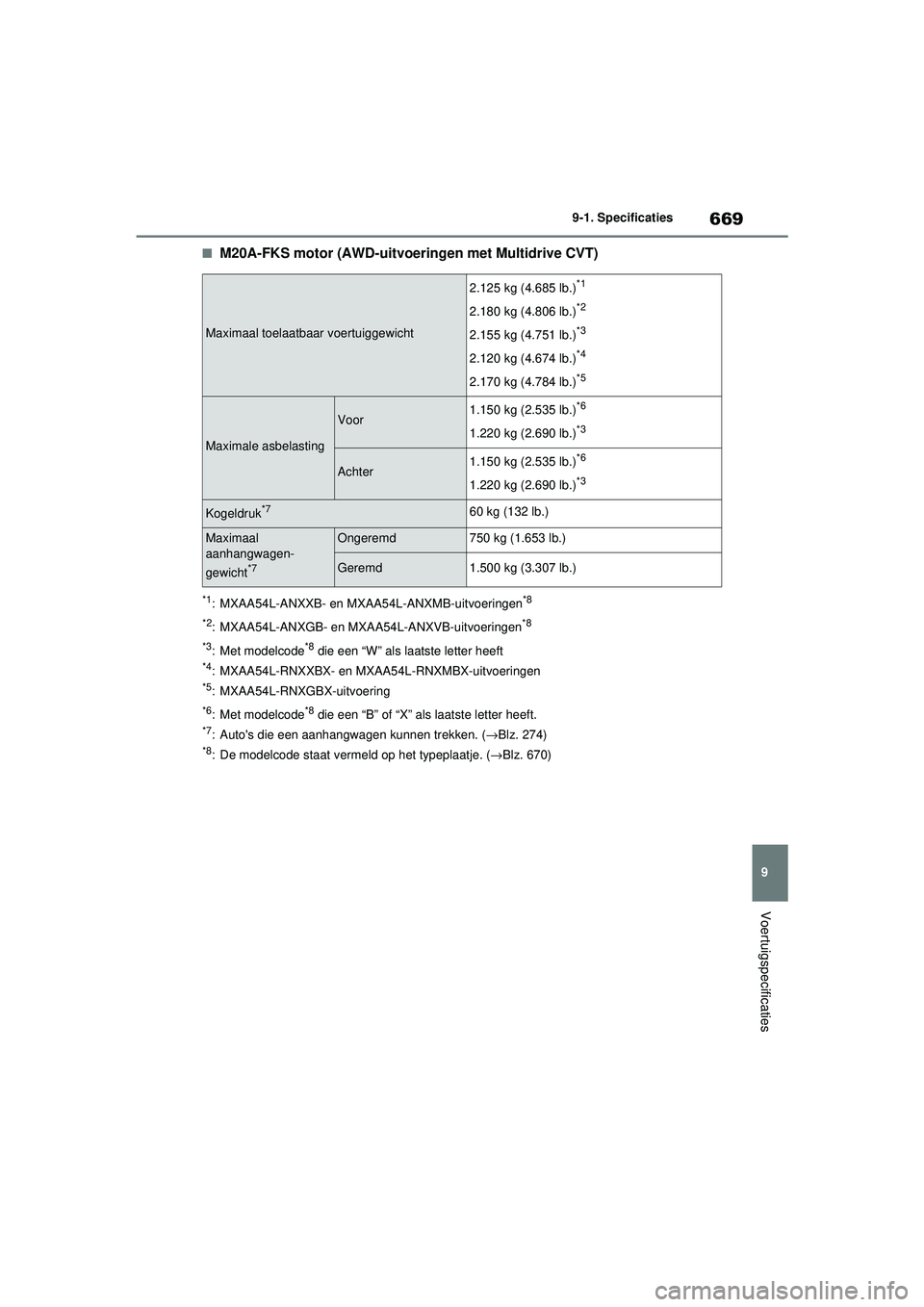

669
9
9-1. Specificaties
Voertuigspecificaties
■M20A-FKS motor (A
WD-uitvoeringen met Multidrive CVT)
*1: MXAA54L-ANXXB- en MXAA54L-ANXMB-uitvoeringen*8
*2
: MXAA54L-ANXGB- en MXAA54L-ANXVB-uitvoeringen*8
*3
: Met modelcode*8 die een “W” als laatste letter heeft*4: MXAA54L-RNXXBX- en MXAA54L-RNXMBX-uitvoeringen*5: MXAA54L-RNXGBX-uitvoering
*6: Met modelcode*8 die een “B” of “X” als laatste letter heeft.*7: Auto's die een aanhangwagen kunnen trekken. ( →Blz. 274)*8: De modelcode staat vermeld op het typeplaatje. ( →Blz. 670)
Maximaal toelaatbaar voertuiggewicht
2.125 kg (4.685 lb.)*1
2.180 kg (4.806 lb.)*2
2.155 kg (4.751 lb.)*3
2.120 kg (4.674 lb.)*4
2.170 kg (4.784 lb.)*5
Maximale asbelasting
Voor1.150 kg (2.535 lb.)*6
1.220 kg (2.690 lb.)*3
Achter1.150 kg (2.535 lb.)*6
1.220 kg (2.690 lb.)*3
Kogeldruk*760 kg (132 lb.)
Maximaal
aanhangwagen-
gewicht
*7
Ongeremd750 kg (1.653 lb.)
Geremd1.500 kg (3.307 lb.)
pM_RAV4_OM_OM42D20E_(EE).book Page 669 Friday, August 7, 2020 1:15 PM

6709-1. Specificaties
■M20A-FKS motor (AWD-uitvoeringen met handgeschakelde transmissie)
*1: Met modelcode*5 die een “W” als laatste letter heeft.
*2: Met modelcode*5 die een “B” als laatste letter heeft.
*3: Met modelcode*5 die een “X” als laatste letter heeft.*4: Auto's die een aanhangwagen kunnen trekken. (→Blz. 274)*5: De modelcode staat vermeld op het typeplaatje. ( →Blz. 670)
■Voertuigidentificatienummer
Het voertuigidentificatienummer (VIN)
is het wettelijke identificatienummer
van uw auto. Dit is het belangrijkste
identificatienummer van uw Toyota. Het
wordt gebruikt voor het op naam zetten
van de auto. Bij sommige uitvoeringen is dit nummer
links boven op het dashboard ingesla-
gen.
Maximaal toelaatbaar voertuiggewicht
2.105 kg (4.641 lb.)*1
2.095 kg (4.619 lb.)*2
2.090 kg (4.608 lb.)*3
Maximale asbelasting
Voor1.150 kg (2.535 lb.)*2, 3
1.220 kg (2.690 lb.)*1
Achter1.150 kg (2.535 lb.)*2, 3
1.220 kg (2.690 lb.)*1
Kogeldruk*460 kg (132 lb.)*3
80 kg (176 lb.)*1
Maximaal
aanhangwagen-
gewicht
*4
Ongeremd750 kg (1.653 lb.)
Geremd1.500 kg (3.307 lb.)*3
2.000 kg (4.409 lb.)*1
Identificatie van de auto
pM_RAV4_OM_OM42D20E_(EE).book Page 670 Friday, August 7, 2020 1:15 PM

671
9
9-1. Specificaties
Voertuigspecificaties
Dit nummer staat ook op het type-
plaatje.
Dit nummer is ook onder de voorstoel
rechts aangebracht.■Motornummer
Het motornummer is op de aangegeven
plaats ingeslagen in het motorblok.
M20A-FKS motor
A25A-FKS motor
