2021 TOYOTA RAV4 Instructieboekje (in Dutch)

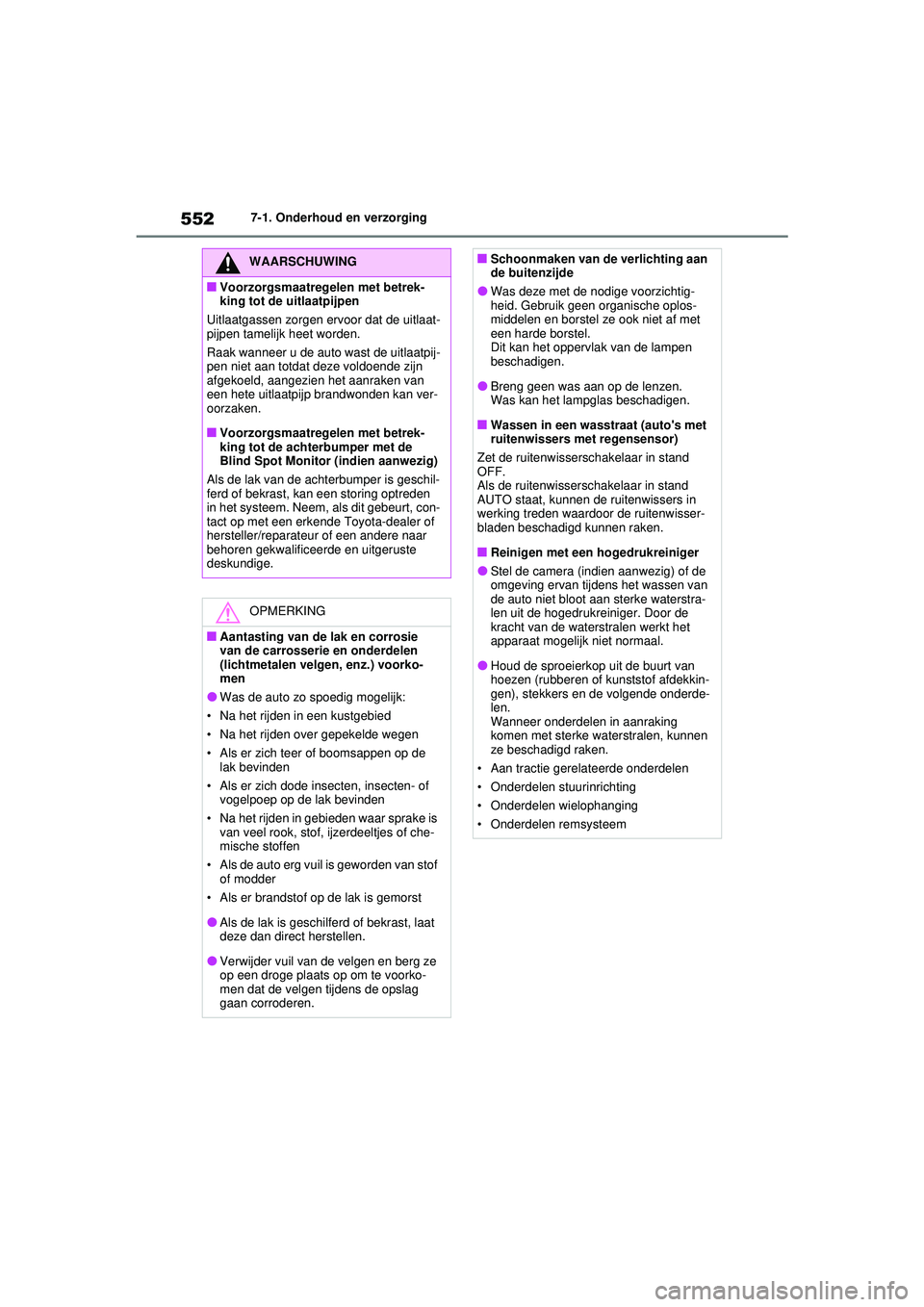

5527-1. Onderhoud en verzorging
WAARSCHUWING
■Voorzorgsmaatregelen met betrek-
king tot de uitlaatpijpen
Uitlaatgassen zorgen ervoor dat de uitlaat-
pijpen tamelijk heet worden.
Raak wanneer u de auto wast de uitlaatpij-
pen niet aan totdat deze voldoende zijn
afgekoeld, aangezien het aanraken van
een hete uitlaatpijp brandwonden kan ver-
oorzaken.
■Voorzorgsmaatregelen met betrek-
king tot de achterbumper met de
Blind Spot Monitor (indien aanwezig)
Als de lak van de achterbumper is geschil-
ferd of bekrast, kan een storing optreden
in het systeem. Neem, als dit gebeurt, con-
tact op met een erkende Toyota-dealer of
hersteller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste
deskundige.
OPMERKING
■Aantasting van de lak en corrosie
van de carrosserie en onderdelen
(lichtmetalen velgen, enz.) voorko-
men
●Was de auto zo spoedig mogelijk:
• Na het rijden in een kustgebied
• Na het rijden over gepekelde wegen
• Als er zich teer of boomsappen op de lak bevinden
• Als er zich dode insecten, insecten- of vogelpoep op de lak bevinden
• Na het rijden in gebieden waar sprake is van veel rook, stof, ijzerdeeltjes of che-
mische stoffen
• Als de auto erg vuil is geworden van stof of modder
• Als er brandstof op de lak is gemorst
●Als de lak is geschilferd of bekrast, laat
deze dan direct herstellen.
●Verwijder vuil van de velgen en berg ze
op een droge plaats op om te voorko-
men dat de velgen tijdens de opslag
gaan corroderen.
■Schoonmaken van de verlichting aan
de buitenzijde
●Was deze met de nodige voorzichtig-
heid. Gebruik geen organische oplos-
middelen en borstel ze ook niet af met
een harde borstel.
Dit kan het oppervlak van de lampen
beschadigen.
●Breng geen was aan op de lenzen.
Was kan het lampglas beschadigen.
■Wassen in een wasstraat (auto's met
ruitenwissers met regensensor)
Zet de ruitenwisserschakelaar in stand
OFF.
Als de ruitenwisserschakelaar in stand
AUTO staat, kunnen de ruitenwissers in
werking treden waardoor de ruitenwisser-
bladen beschadigd kunnen raken.
■Reinigen met een hogedrukreiniger
●Stel de camera (indien aanwezig) of de
omgeving ervan tijdens het wassen van
de auto niet bloot aan sterke waterstra-
len uit de hogedrukreiniger. Door de
kracht van de waterstralen werkt het
apparaat mogelijk niet normaal.
●Houd de sproeierkop uit de buurt van
hoezen (rubberen of kunststof afdekkin-
gen), stekkers en de volgende onderde-
len.
Wanneer onderdelen in aanraking
komen met sterke waterstralen, kunnen
ze beschadigd raken.
• Aan tractie gerelateerde onderdelen
• Onderdelen stuurinrichting
• Onderdelen wielophanging
• Onderdelen remsysteem
pM_RAV4_OM_OM42D20E_(EE).book Page 552 Friday, August 7, 2020 1:15 PM

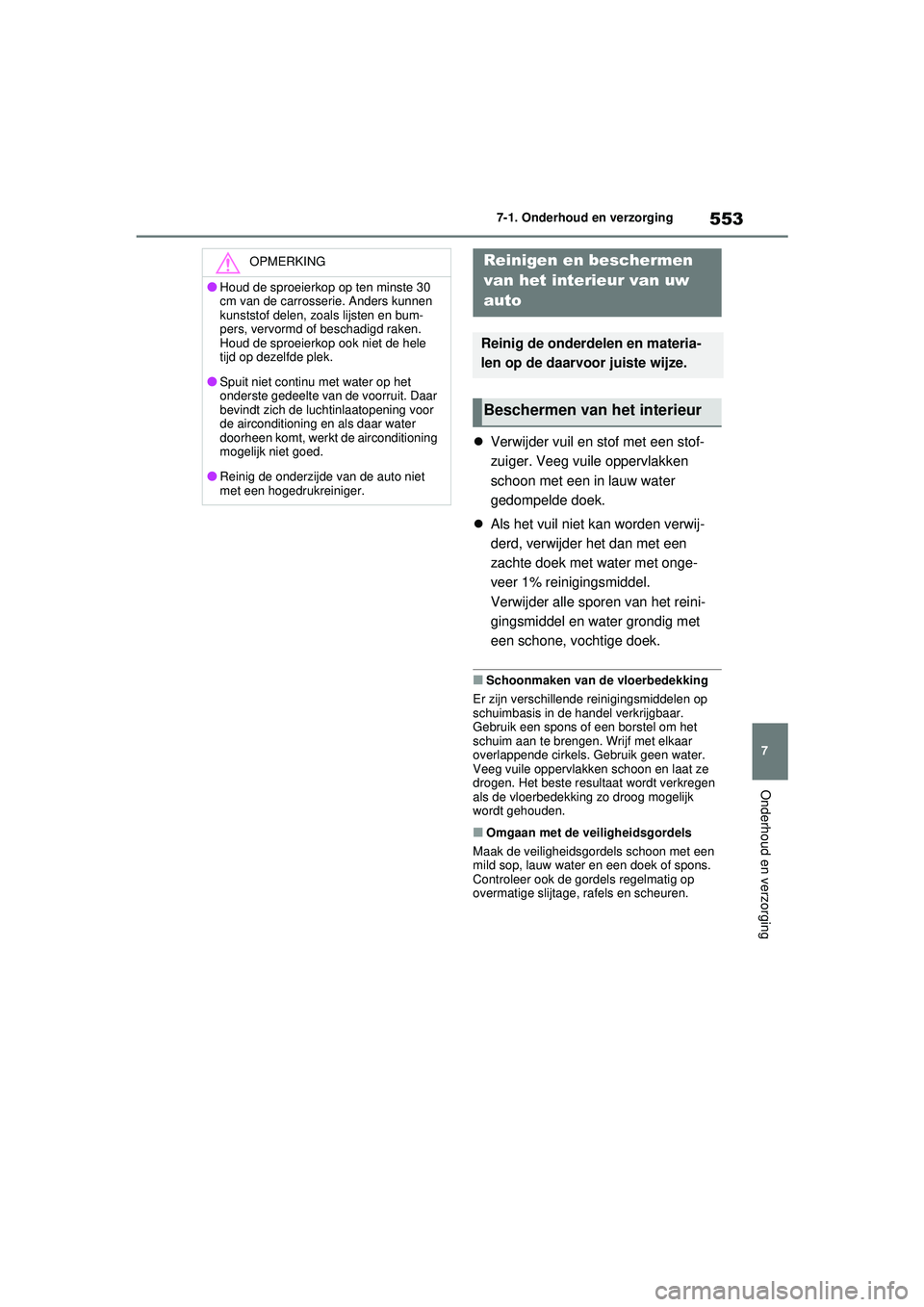

553
7
7-1. Onderhoud en verzorging
Onderhoud en verzorging

Verwijder vuil en stof met een stof-
zuiger. Veeg vuile oppervlakken
schoon met een in lauw water
gedompelde doek.
 Als het vuil niet kan worden verwij-
derd, verwijder het dan met een
zachte doek met water met onge-
veer 1% reinigingsmiddel.
Verwijder alle sporen van het reini-
gingsmiddel en water grondig met
een schone, vochtige doek.
■Schoonmaken van de vloerbedekking
Er zijn verschillende reinigingsmiddelen op
schuimbasis in de handel verkrijgbaar.
Gebruik een spons of een borstel om het
schuim aan te brengen. Wrijf met elkaar
overlappende cirkels. Gebruik geen water.
Veeg vuile oppervlakken schoon en laat ze
drogen. Het beste resultaat wordt verkregen
als de vloerbedekking zo droog mogelijk
wordt gehouden.
■Omgaan met de veiligheidsgordels
Maak de veiligheidsgordels schoon met een
mild sop, lauw water en een doek of spons.
Controleer ook de gordels regelmatig op
overmatige slijtage, rafels en scheuren.
OPMERKING
●Houd de sproeierkop op ten minste 30
cm van de carrosserie. Anders kunnen
kunststof delen, zoals lijsten en bum-
pers, vervormd of beschadigd raken.
Houd de sproeierkop ook niet de hele
tijd op dezelfde plek.
●Spuit niet continu met water op het
onderste gedeelte van de voorruit. Daar
bevindt zich de luchtinlaatopening voor
de airconditioning en als daar water
doorheen komt, werkt de airconditioning
mogelijk niet goed.
●Reinig de onderzijde van de auto niet
met een hogedrukreiniger.
Reinigen en beschermen
van het interieur van uw
auto
Reinig de onderdelen en materia-
len op de daarvoor juiste wijze.
Beschermen van het interieur
pM_RAV4_OM_OM42D20E_(EE).book Page 553 Friday, August 7, 2020 1:15 PM

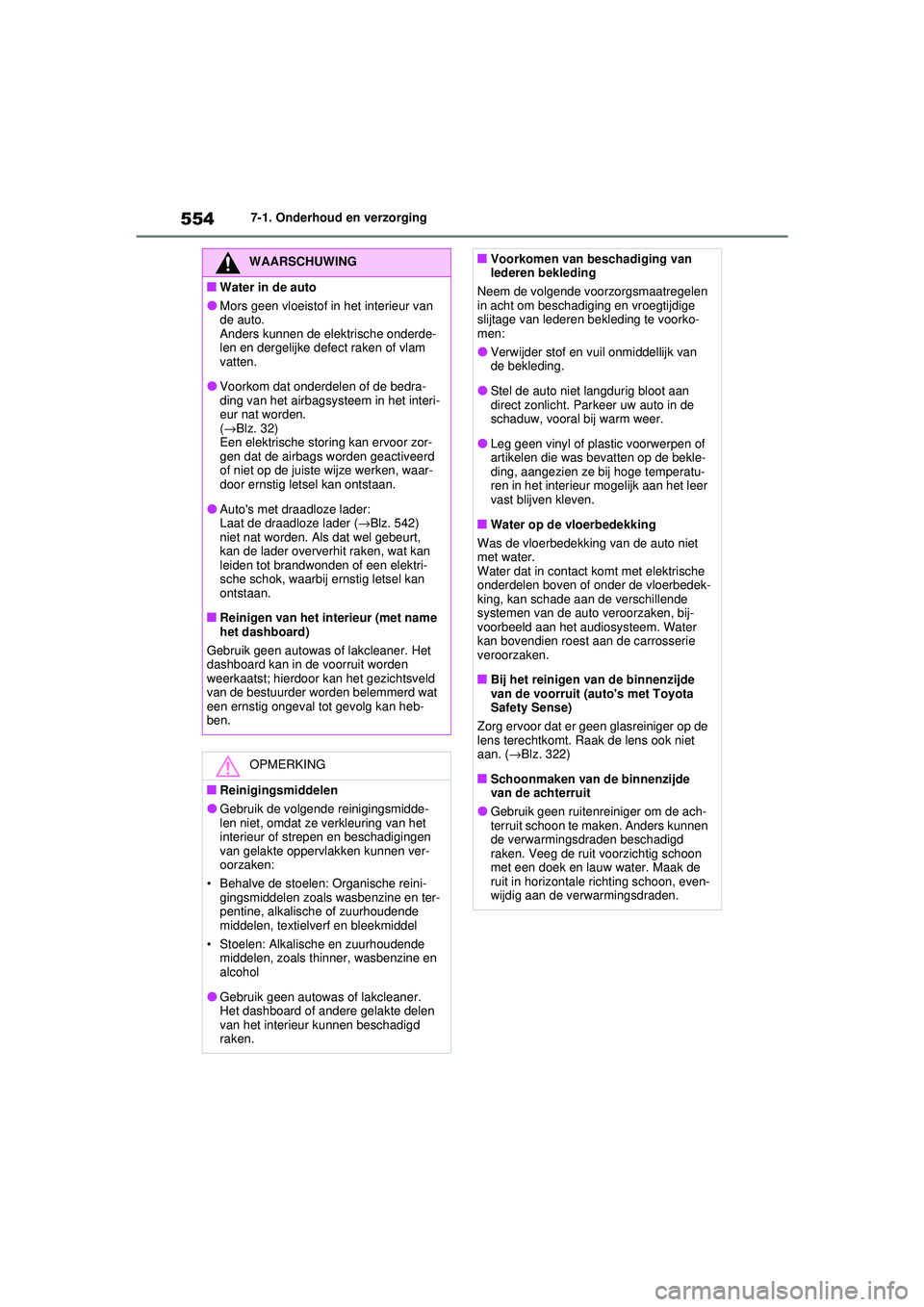

5547-1. Onderhoud en verzorging
WAARSCHUWING
■Water in de auto
●Mors geen vloeistof in het interieur van
de auto.
Anders kunnen de elektrische onderde-
len en dergelijke defect raken of vlam
vatten.
●Voorkom dat onderdelen of de bedra-
ding van het airbagsysteem in het interi-
eur nat worden.
(→ Blz. 32)
Een elektrische storing kan ervoor zor-
gen dat de airbags worden geactiveerd
of niet op de juiste wijze werken, waar-
door ernstig letsel kan ontstaan.
●Auto's met draadloze lader:
Laat de draadloze lader (→ Blz. 542)
niet nat worden. Als dat wel gebeurt,
kan de lader oververhit raken, wat kan
leiden tot brandwonden of een elektri-
sche schok, waarbij ernstig letsel kan
ontstaan.
■Reinigen van het interieur (met name
het dashboard)
Gebruik geen autowas of lakcleaner. Het
dashboard kan in de voorruit worden
weerkaatst; hierdoor kan het gezichtsveld
van de bestuurder worden belemmerd wat
een ernstig ongeval tot gevolg kan heb-
ben.
OPMERKING
■Reinigingsmiddelen
●Gebruik de volgende reinigingsmidde-
len niet, omdat ze verkleuring van het
interieur of strepen en beschadigingen
van gelakte oppervlakken kunnen ver-
oorzaken:
• Behalve de stoelen: Organische reini- gingsmiddelen zoals wasbenzine en ter-
pentine, alkalische of zuurhoudende
middelen, textielverf en bleekmiddel
• Stoelen: Alkalische en zuurhoudende middelen, zoals thinner, wasbenzine en
alcohol
●Gebruik geen autowas of lakcleaner.
Het dashboard of andere gelakte delen
van het interieur kunnen beschadigd
raken.
■Voorkomen van beschadiging van
lederen bekleding
Neem de volgende voorzorgsmaatregelen
in acht om beschadiging en vroegtijdige
slijtage van lederen bekleding te voorko-
men:
●Verwijder stof en vuil onmiddellijk van
de bekleding.
●Stel de auto niet langdurig bloot aan
direct zonlicht. Parkeer uw auto in de
schaduw, vooral bij warm weer.
●Leg geen vinyl of plastic voorwerpen of
artikelen die was bevatten op de bekle-
ding, aangezien ze bij hoge temperatu-
ren in het interieur mogelijk aan het leer
vast blijven kleven.
■Water op de vloerbedekking
Was de vloerbedekking van de auto niet
met water.
Water dat in contact komt met elektrische
onderdelen boven of onder de vloerbedek-
king, kan schade aan de verschillende
systemen van de auto veroorzaken, bij-
voorbeeld aan het audiosysteem. Water
kan bovendien roest aan de carrosserie
veroorzaken.
■Bij het reinigen van de binnenzijde
van de voorruit (auto's met Toyota
Safety Sense)
Zorg ervoor dat er geen glasreiniger op de
lens terechtkomt. Raak de lens ook niet
aan. ( →Blz. 322)
■Schoonmaken van de binnenzijde
van de achterruit
●Gebruik geen ruitenreiniger om de ach-
terruit schoon te maken. Anders kunnen
de verwarmingsdraden beschadigd
raken. Veeg de ruit voorzichtig schoon
met een doek en lauw water. Maak de
ruit in horizontale richting schoon, even-
wijdig aan de verwarmingsdraden.
pM_RAV4_OM_OM42D20E_(EE).book Page 554 Friday, August 7, 2020 1:15 PM

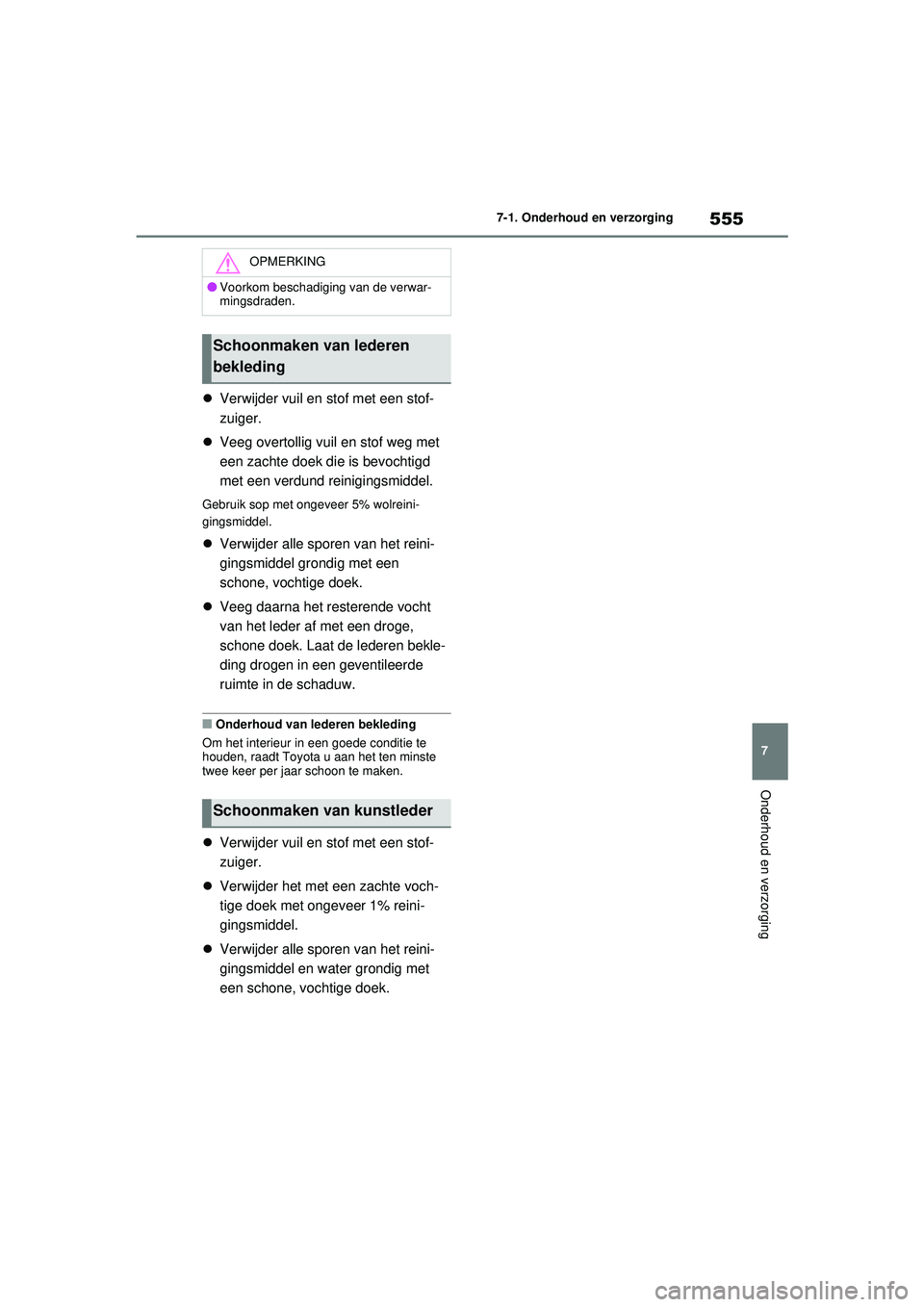

555
7
7-1. Onderhoud en verzorging
Onderhoud en verzorging

Verwijder vuil en stof met een stof-
zuiger.
 Veeg overtollig vuil en stof weg met
een zachte doek die is bevochtigd
met een verdund reinigingsmiddel.
Gebruik sop met ongeveer 5% wolreini-
gingsmiddel.
Verwijder alle sporen van het reini-
gingsmiddel grondig met een
schone, vochtige doek.
 Veeg daarna het resterende vocht
van het leder af met een droge,
schone doek. Laat de lederen bekle-
ding drogen in een geventileerde
ruimte in de schaduw.
■Onderhoud van lederen bekleding
Om het interieur in een goede conditie te
houden, raadt Toyota u aan het ten minste
twee keer per jaar schoon te maken.
 Verwijder vuil en stof met een stof-
zuiger.
 Verwijder het met een zachte voch-
tige doek met ongeveer 1% reini-
gingsmiddel.
 Verwijder alle sporen van het reini-
gingsmiddel en water grondig met
een schone, vochtige doek.
OPMERKING
●Voorkom beschadiging van de verwar-
mingsdraden.
Schoonmaken van lederen
bekleding
Schoonmaken van kunstleder
pM_RAV4_OM_OM42D20E_(EE).book Page 555 Friday, August 7, 2020 1:15 PM

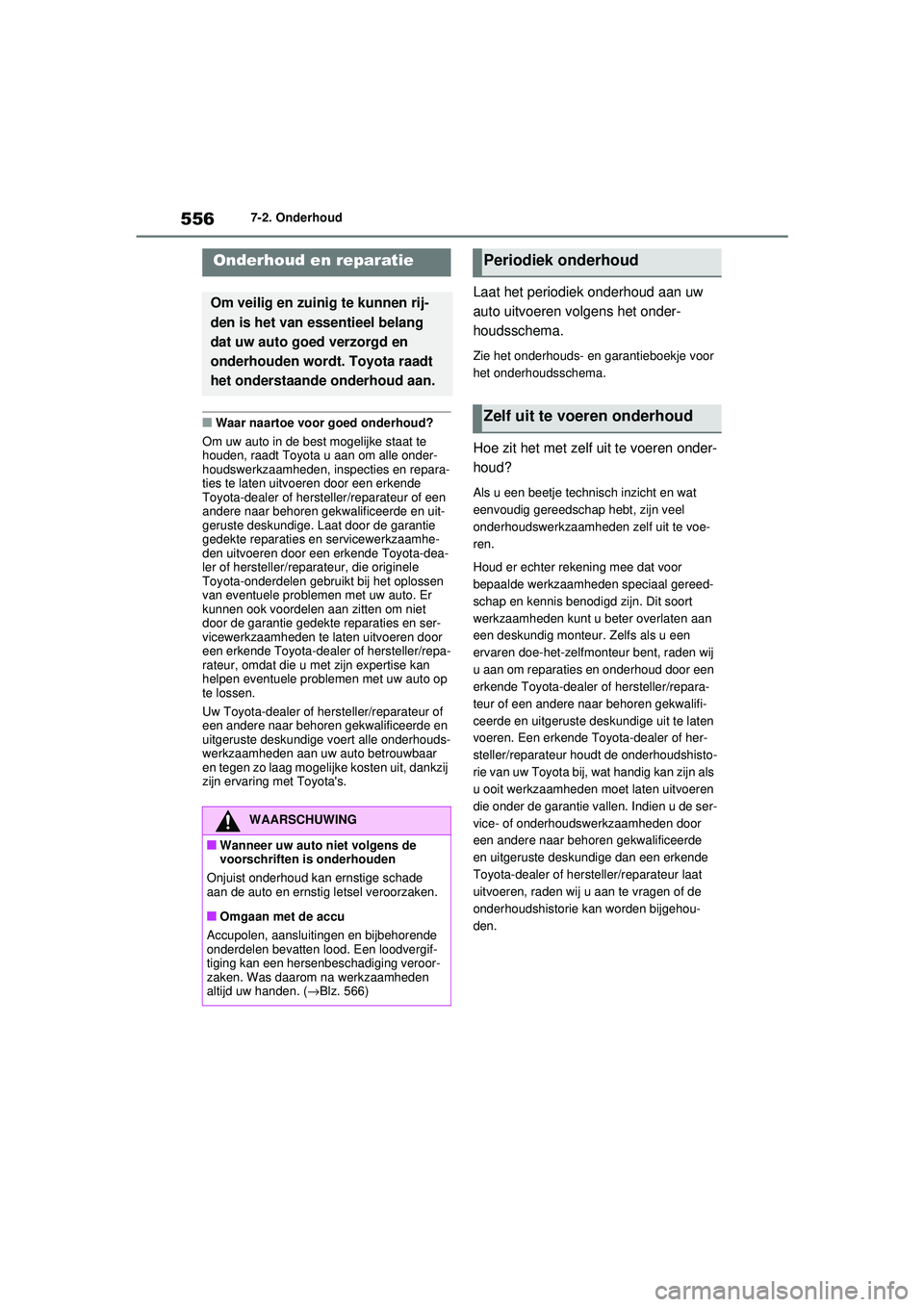

5567-2. Onderhoud
7-2.Onderhoud
■Waar naartoe voor goed onderhoud?
Om uw auto in de best mogelijke staat te
houden, raadt Toyota u aan om alle onder-
houdswerkzaamheden, inspecties en repara-
ties te laten uitvoeren door een erkende
Toyota-dealer of hersteller/reparateur of een
andere naar behoren gekwalificeerde en uit-
geruste deskundige. Laat door de garantie
gedekte reparaties en servicewerkzaamhe-
den uitvoeren door een erkende Toyota-dea-
ler of hersteller/reparateur, die originele
Toyota-onderdelen gebruikt bij het oplossen
van eventuele problemen met uw auto. Er
kunnen ook voordelen aan zitten om niet
door de garantie gedekte reparaties en ser-
vicewerkzaamheden te laten uitvoeren door
een erkende Toyota-dealer of hersteller/repa-
rateur, omdat die u met zijn expertise kan
helpen eventuele problemen met uw auto op
te lossen.
Uw Toyota-dealer of hersteller/reparateur of
een andere naar behoren gekwalificeerde en
uitgeruste deskundige voert alle onderhouds-
werkzaamheden aan uw auto betrouwbaar
en tegen zo laag mogelijke kosten uit, dankzij
zijn ervaring met Toyota's.
Laat het periodiek onderhoud aan uw
auto uitvoeren volgens het onder-
houdsschema.
Zie het onderhouds- en garantieboekje voor
het onderhoudsschema.
Hoe zit het met zelf uit te voeren onder-
houd?
Als u een beetje technisch inzicht en wat
eenvoudig gereedschap hebt, zijn veel
onderhoudswerkzaamheden zelf uit te voe-
ren.
Houd er echter rekening mee dat voor
bepaalde werkzaamheden speciaal gereed-
schap en kennis benodigd zijn. Dit soort
werkzaamheden kunt u beter overlaten aan
een deskundig monteur. Zelfs als u een
ervaren doe-het-zelfmonteur bent, raden wij
u aan om reparaties en onderhoud door een
erkende Toyota-dealer of hersteller/repara-
teur of een andere naar behoren gekwalifi-
ceerde en uitgeruste deskundige uit te laten
voeren. Een erkende Toyota-dealer of her-
steller/reparateur houdt de onderhoudshisto-
rie van uw Toyota bij, wat handig kan zijn als
u ooit werkzaamheden moet laten uitvoeren
die onder de garantie vallen. Indien u de ser-
vice- of onderhoudswerkzaamheden door
een andere naar behoren gekwalificeerde
en uitgeruste deskundige dan een erkende
Toyota-dealer of hersteller/reparateur laat
uitvoeren, raden wij u aan te vragen of de
onderhoudshistorie kan worden bijgehou-
den.
Onderhoud en reparatie
Om veilig en zuinig te kunnen rij-
den is het van essentieel belang
dat uw auto goed verzorgd en
onderhouden wordt. Toyota raadt
het onderstaande onderhoud aan.
WAARSCHUWING
■Wanneer uw auto niet volgens de
voorschriften is onderhouden
Onjuist onderhoud kan ernstige schade
aan de auto en ernstig letsel veroorzaken.
■Omgaan met de accu
Accupolen, aansluitingen en bijbehorende
onderdelen bevatten lood. Een loodvergif-
tiging kan een hersenbeschadiging veroor-
zaken. Was daarom na werkzaamheden
altijd uw handen. ( →Blz. 566)
Periodiek onderhoud
Zelf uit te voeren onderhoud
pM_RAV4_OM_OM42D20E_(EE).book Page 556 Friday, August 7, 2020 1:15 PM

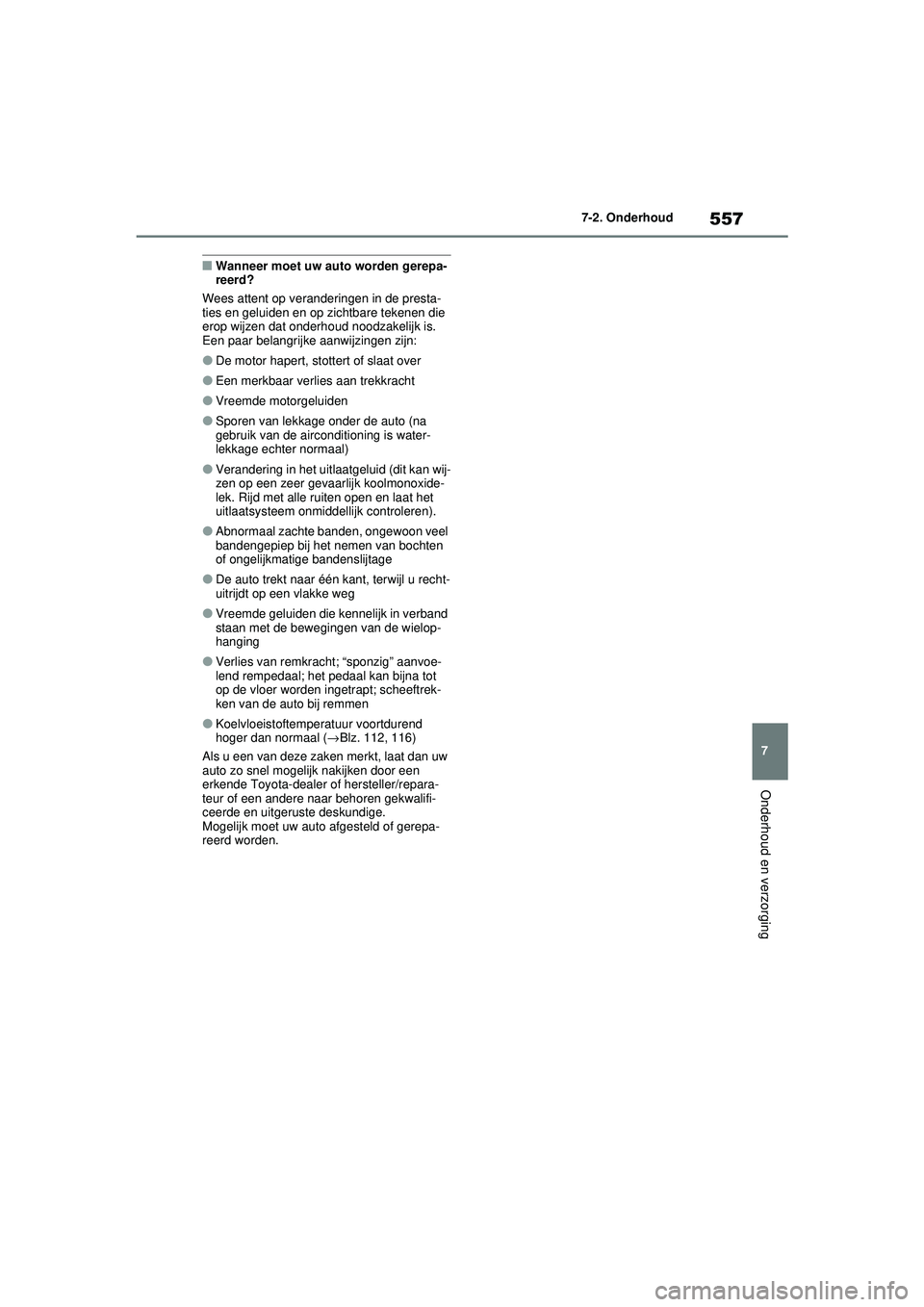

557
7
7-2. Onderhoud
Onderhoud en verzorging
■Wanneer moet uw auto worden gerepa-
reerd?
Wees attent op veranderingen in de presta-
ties en geluiden en op zichtbare tekenen die
erop wijzen dat onderh oud noodzakelijk is.
Een paar belangrijke aanwijzingen zijn:
●De motor hapert, stottert of slaat over
●Een merkbaar verlies aan trekkracht
●Vreemde motorgeluiden
●Sporen van lekkage onder de auto (na
gebruik van de aircondi tioning is water-
lekkage echter normaal)
●Verandering in het uitlaatgeluid (dit kan wij-
zen op een zeer gevaarlijk koolmonoxide-
lek. Rijd met alle ruiten open en laat het
uitlaatsysteem onmiddel lijk controleren).
●Abnormaal zachte banden, ongewoon veel
bandengepiep bij het nemen van bochten
of ongelijkmatige bandenslijtage
●De auto trekt naar één kant, terwijl u recht-
uitrijdt op een vlakke weg
●Vreemde geluiden die kennelijk in verband
staan met de bewegingen van de wielop-
hanging
●Verlies van remkracht; “sponzig” aanvoe-
lend rempedaal; het pedaal kan bijna tot
op de vloer worden ingetrapt; scheeftrek-
ken van de auto bij remmen
●Koelvloeistoftemperatuur voortdurend
hoger dan normaal (→Blz. 112, 116)
Als u een van deze zaken merkt, laat dan uw
auto zo snel mogelijk nakijken door een
erkende Toyota-dealer of hersteller/repara-
teur of een andere naar behoren gekwalifi-
ceerde en uitgeruste deskundige.
Mogelijk moet uw auto afgesteld of gerepa-
reerd worden.
pM_RAV4_OM_OM42D20E_(EE).book Page 557 Friday, August 7, 2020 1:15 PM

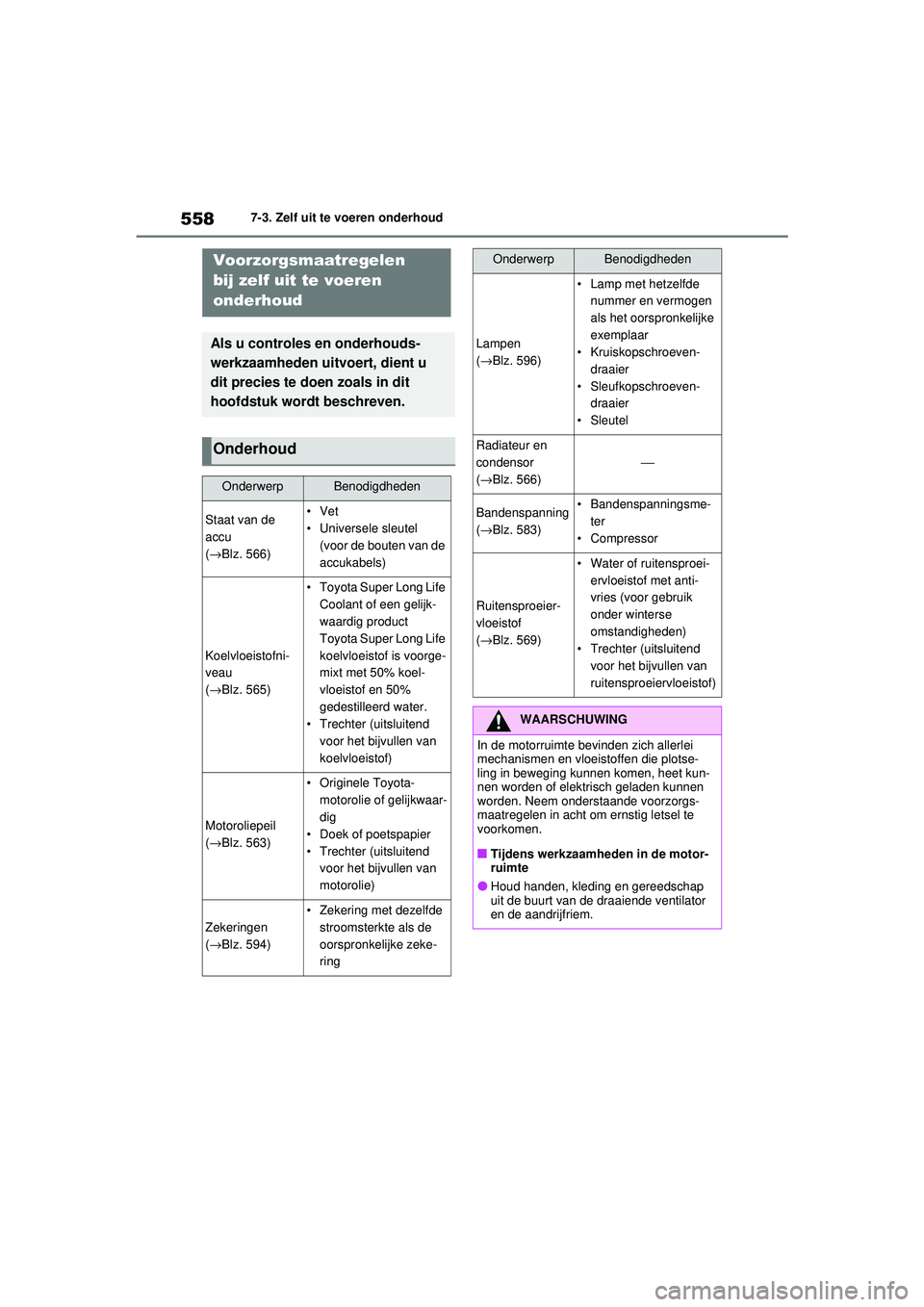

5587-3. Zelf uit te voeren onderhoud
7-3.Zelf uit te voeren onderhoudVoorzorgsmaatregelen
bij zelf uit te voeren
onderhoud
Als u controles en onderhouds-
werkzaamheden uitvoert, dient u
dit precies te doen zoals in dit
hoofdstuk wordt beschreven.
Onderhoud
OnderwerpBenodigdheden
Staat van de
accu
(→ Blz. 566)•Vet
• Universele sleutel
(voor de bouten van de
accukabels)
Koelvloeistofni-
veau
(→ Blz. 565)
• Toyota Super Long Life
Coolant of een gelijk-
waardig product
Toyota Super Long Life
koelvloeistof is voorge-
mixt met 50% koel-
vloeistof en 50%
gedestilleerd water.
• Trechter (uitsluitend
voor het bijvullen van
koelvloeistof)
Motoroliepeil
(→ Blz. 563)
• Originele Toyota-
motorolie of gelijkwaar-
dig
• Doek of poetspapier
• Trechter (uitsluitend voor het bijvullen van
motorolie)
Zekeringen
(→ Blz. 594)
• Zekering met dezelfde
stroomsterkte als de
oorspronkelijke zeke-
ring
Lampen
(→ Blz. 596)
• Lamp met hetzelfde
nummer en vermogen
als het oorspronkelijke
exemplaar
• Kruiskopschroeven-
draaier
• Sleufkopschroeven- draaier
• Sleutel
Radiateur en
condensor
( → Blz. 566)
⎯
Bandenspanning
(→ Blz. 583)• Bandenspanningsme-
ter
• Compressor
Ruitensproeier-
vloeistof
( → Blz. 569)
• Water of ruitensproei-
ervloeistof met anti-
vries (voor gebruik
onder winterse
omstandigheden)
• Trechter (uitsluitend voor het bijvullen van
ruitensproeiervloeistof)
WAARSCHUWING
In de motorruimte bevinden zich allerlei
mechanismen en vloeistoffen die plotse-
ling in beweging kunnen komen, heet kun-
nen worden of elektrisch geladen kunnen
worden. Neem onderstaande voorzorgs-
maatregelen in acht om ernstig letsel te
voorkomen.
■Tijdens werkzaamheden in de motor-
ruimte
●Houd handen, kleding en gereedschap
uit de buurt van de draaiende ventilator
en de aandrijfriem.
OnderwerpBenodigdheden
pM_RAV4_OM_OM42D20E_(EE).book Page 558 Friday, August 7, 2020 1:15 PM

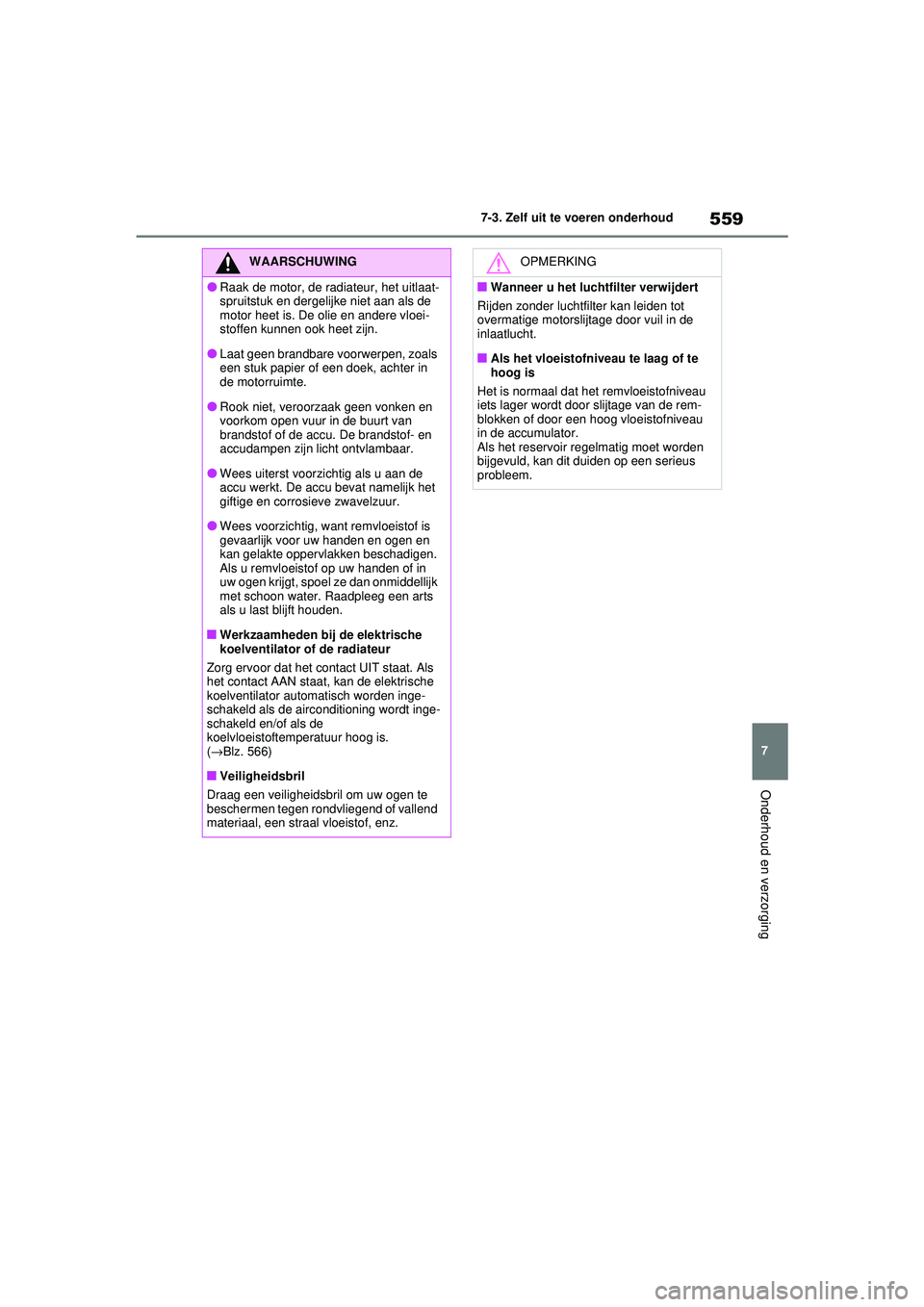

559
7
7-3. Zelf uit te voeren onderhoud
Onderhoud en verzorging
WAARSCHUWING
●Raak de motor, de radiateur, het uitlaat-
spruitstuk en dergelijke niet aan als de
motor heet is. De olie en andere vloei-
stoffen kunnen ook heet zijn.
●Laat geen brandbare voorwerpen, zoals
een stuk papier of een doek, achter in
de motorruimte.
●Rook niet, veroorzaak geen vonken en
voorkom open vuur in de buurt van
brandstof of de accu. De brandstof- en
accudampen zijn licht ontvlambaar.
●Wees uiterst voorzi
chtig als u aan de
accu werkt. De accu bevat namelijk het
giftige en corrosieve zwavelzuur.
●Wees voorzichtig, w ant remvloeistof is
gevaarlijk voor uw handen en ogen en
kan gelakte oppervlakken beschadigen.
Als u remvloeistof op uw handen of in
uw ogen krijgt, spoel ze dan onmiddellijk
met schoon water. Raadpleeg een arts
als u last blijft houden.
■Werkzaamheden bij de elektrische
koelventilator of de radiateur
Zorg ervoor dat het contact UIT staat. Als
het contact AAN staat, kan de elektrische
koelventilator automatisch worden inge-
schakeld als de airc onditioning wordt inge-
schakeld en/of als de
koelvloeistoftemperatuur hoog is.
( → Blz. 566)
■Veiligheidsbril
Draag een veiligheidsbril om uw ogen te
beschermen tegen rondvliegend of vallend
materiaal, een straal vloeistof, enz.
OPMERKING
■Wanneer u het luchtfilter verwijdert
Rijden zonder luchtfilter kan leiden tot
overmatige motorslijtage door vuil in de
inlaatlucht.
■Als het vloeistofniveau te laag of te
hoog is
Het is normaal dat het remvloeistofniveau
iets lager wordt door slijtage van de rem-
blokken of door een hoog vloeistofniveau
in de accumulator.
Als het reservoir regelmatig moet worden
bijgevuld, kan dit duiden op een serieus
probleem.
pM_RAV4_OM_OM42D20E_(EE).book Page 559 Friday, August 7, 2020 1:15 PM
