2021 TOYOTA AYGO Manual de utilização (in Portuguese)

4818-2. No caso de uma emergência
8
Quando surge uma avaria
AYGO_OM_Europe_OM9A012E
Se tiver um pneu vazio (veículos com pneu
de reser va)
Pare o veículo num local seguro, numa superfície dura e plana.
Aplique o travão de estacionamento.
Engrene a alavanca de velocidade em E, M ou R (caixa de veloci-
dades manual multimodo) ou R (caixa de velocidades manual).
Desligue o motor.
Ligue os sinais de perigo. (P. 426)
O seu veículo está equipado com pneu de reserva. O pneu vazio
pode ser substituído pelo pneu de reserva.
Para mais detalhes sobre pneus: P. 392
AV I S O
Se tiver um pneu vazio
Não continue a conduzir com um pneu vazio.
Conduzir, mesmo por uma pequena distância, com um pneu vazio pode
danificar o pneu e a jante de forma irreversível, o que poderá resultar em
acidente.
Antes de levantar o veículo com o macaco

4828-2. No caso de uma emergência
AYGO_OM_Europe_OM9A012E
Localização do pneu de reserva, macaco e ferramentas
Olhal de reboque
Macaco
Chave de porcasPneu de reserva
Tabuleiro de ferramentas1
2
3
4
5

4838-2. No caso de uma emergência
8
Quando surge uma avaria
AYGO_OM_Europe_OM9A012E

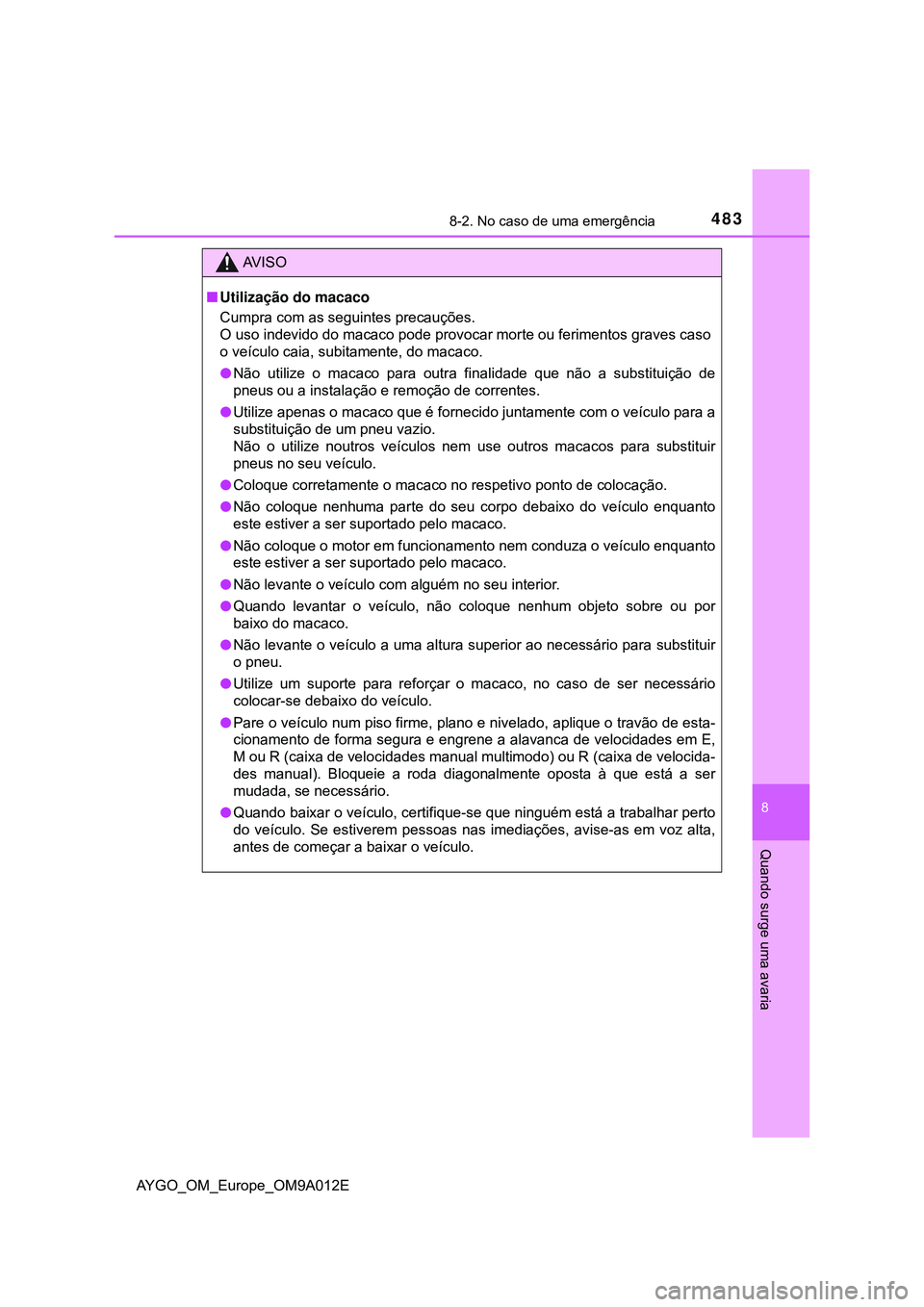

AV I S O
Utilização do macaco
Cumpra com as seguintes precauções.
O uso indevido do macaco pode provocar morte ou ferimentos graves caso
o veículo caia, subitamente, do macaco.
Não utilize o macaco para outra finalidade que não a substituição de
pneus ou a instalação e remoção de correntes.
Utilize apenas o macaco que é fornecido juntamente com o veículo para a
substituição de um pneu vazio.
Não o utilize noutros veículos nem use outros macacos para substituir
pneus no seu veículo.
Coloque corretamente o macaco no respetivo ponto de colocação.
Não coloque nenhuma parte do seu corpo debaixo do veículo enquanto
este estiver a ser suportado pelo macaco.
Não coloque o motor em funcionamento nem conduza o veículo enquanto
este estiver a ser suportado pelo macaco.
Não levante o veículo com alguém no seu interior.
Quando levantar o veículo, não coloque nenhum objeto sobre ou por
baixo do macaco.
Não levante o veículo a uma altura superior ao necessário para substituir
o pneu.
Utilize um suporte para reforçar o macaco, no caso de ser necessário
colocar-se debaixo do veículo.
Pare o veículo num piso firme, plano e nivelado, aplique o travão de esta-
cionamento de forma segura e engrene a alavanca de velocidades em E,
M ou R (caixa de velocidades manual multimodo) ou R (caixa de velocida-
des manual). Bloqueie a roda diagonalmente oposta à que está a ser
mudada, se necessário.
Quando baixar o veículo, certifique-se que ninguém está a trabalhar perto
do veículo. Se estiverem pessoas nas imediações, avise-as em voz alta,
antes de começar a baixar o veículo.

4848-2. No caso de uma emergência
AYGO_OM_Europe_OM9A012E
Remova a cobertura do piso do
compartimento da bagagem.
Retire o macaco.
Retirar o macaco

4858-2. No caso de uma emergência
8
Quando surge uma avaria
AYGO_OM_Europe_OM9A012E
Remova a cobertura do piso do
compartimento da bagagem.
Remova o tabuleiro de ferra-
menta e depois desbloqueie o
fecho central que prende o
pneu de reserva.
Tirar o pneu de reserva
AV I S O
Quando arrumar o pneu de reserva
Tenha cuidado para não entalar os dedos ou outras partes do corpo entre o
pneu de reserva e a carroçaria do veículo.

4868-2. No caso de uma emergência
AYGO_OM_Europe_OM9A012E
Calce as rodas.
Remova o tampão da roda com uma chave inglesa.
Para proteger o tampão da roda, coloque um pano entre a chave inglesa e
o tampão da roda, conforme indicado na ilustração.
Liberte ligeiramente as porcas
da roda (uma volta).
Substituir um pneu vazio
Pneu vazioPosições dos calços das rodas
FrenteLado esquerdoAtrás do pneu traseiro, direito
Lado direitoAtrás do pneu traseiro, esquerdo
AtrásLado esquerdoÀ frente do pneu da frente, direito
Lado direitoÀ frente do pneu da frente, esquerdo
Veículos com tampão completoVeículos com centro
desmontável

4878-2. No caso de uma emergência
8
Quando surge uma avaria
AYGO_OM_Europe_OM9A012E
Rode o macaco até que o
encaixe do macaco entre em
contacto com o ponto de
colocação.
Os pontos guia do macaco estão
debaixo da embaladeira. Estes
indicam os pontos de colocação do
macaco.
Levante o veículo até que o
pneu fique ligeiramente
elevado.
Remova todas as porcas da
roda e remova o pneu.
Quando colocar o pneu vazio no
chão, coloque a face da jante virada
para cima, para evitar arranhar a res-
petiva superfície.

4888-2. No caso de uma emergência
AYGO_OM_Europe_OM9A012E
AV I S O
Substituição de um pneu vazio
Cumpra com as seguintes precauções.
O não cumprimento das mesmas pode resultar em ferimentos graves:
• Não tente remover o tampão da roda manualmente. Tenha o devido
cuidado quando manusear o tampão para evitar danos pessoais ines-
perados.
• Não toque nos discos dos travões nem na área que os envolve, imedia-
tamente após o veículo ter circulado.
Depois de o veículo circular, os discos dos travões e a área que os
envolve estarão extremamente quentes. Se tocar nestas áreas com as
mãos, pés ou outra parte do corpo, enquanto troca um pneu, pode
queimar-se.
A não observância destas precauções pode fazer com que algumas por-
cas das rodas se soltem e o pneu caia, resultando em morte ou ferimen-
tos graves.
• Nunca utilize óleo ou massa nos parafusos ou porcas das jantes.
A utilização de óleo ou massa pode fazer com que aperte as porcas em
demasia e, consequentemente, danificar os parafusos ou jantes. Limpe
o óleo ou massa dos parafusos ou porcas.
• Mande apertar as porcas das jantes com uma chave dinamómetro a
103 N·m (10.5 kgf·m, 76 ft·lbf), logo que possível após a mudança das
rodas.
• Quando instalar um pneu, utilize apenas as porcas que foram especifi-
camente concebidas para aquela roda.
• Se houver fissuras ou deformações nos parafusos, roscas das porcas
ou orifícios das porcas na jante, leve o veículo para inspeção a um con-
cessionário Toyota autorizado, reparador Toyota autorizado ou a qual-
quer reparador da sua confiança.
