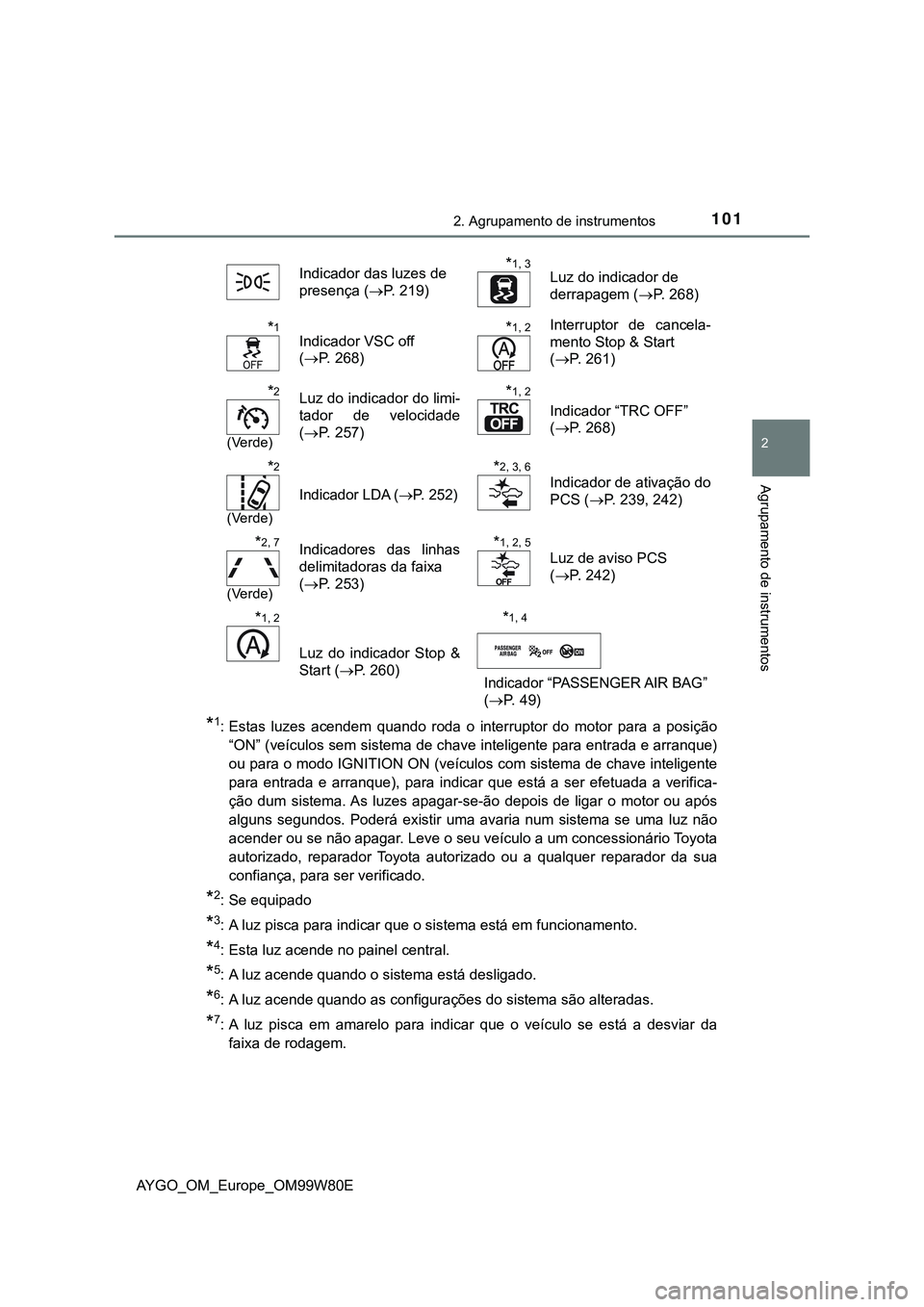

Page 105 of 540

1012. Agrupamento de instrumentos
2
Agrupamento de instrumentos
AYGO_OM_Europe_OM99W80E
*1: Estas luzes acendem quando roda o interruptor do motor para a posição
“ON” (veículos sem sistema de chave inteligente para entrada e arranque)
ou para o modo IGNITION ON (veículos com sistema de chave inteligente
para entrada e arranque), para indicar que está a ser efetuada a verifica-
ção dum sistema. As luzes apagar-se-ão depois de ligar o motor ou após
alguns segundos. Poderá existir uma avaria num sistema se uma luz não
acender ou se não apagar. Leve o seu veículo a um concessionário Toyota
autorizado, reparador Toyota autorizado ou a qualquer reparador da sua
confiança, para ser verificado.
*2: Se equipado
*3: A luz pisca para indicar que o sistema está em funcionamento.
*4: Esta luz acende no painel central.
*5: A luz acende quando o sistema está desligado.
*6: A luz acende quando as configurações do sistema são alteradas.
*7: A luz pisca em amarelo para indicar que o veículo se está a desviar da
faixa de rodagem.Indicador das luzes de
presença (P. 219)
*1, 3Luz do indicador de
derrapagem (P. 268)
*1Indicador VSC off
(P. 268)*1, 2Interruptor de cancela-
mento Stop & Start
(P. 261)
*2
(Verde)
Luz do indicador do limi-
tador de velocidade
(P. 257)*1, 2
Indicador “TRC OFF”
(P. 268)
*2
(Verde)
Indicador LDA (P. 252)
*2, 3, 6
Indicador de ativação do
PCS (P. 239, 242)
*2, 7
(Verde)
Indicadores das linhas
delimitadoras da faixa
(P. 253)*1, 2, 5
Luz de aviso PCS
(P. 242)
*1, 2
Luz do indicador Stop &
Start (P. 260)
Indicador “PASSENGER AIR BAG”
(P. 49)
*1, 4
Page 106 of 540
1022. Agrupamento de instrumentos
AYGO_OM_Europe_OM99W80E
AV I S O
Se uma luz de aviso de um sistema de segurança não acender
Se uma luz de aviso do sistema de segurança, tal como a do ABS e a luz
de aviso do airbag do SRS não acender quando colocar o motor em funcio-
namento, poderá significar que estes sistemas não se encontram disponí-
veis para ajudá-lo na proteção em caso de acidente, o que poderá resultar
em morte ou ferimentos graves. Leve o veículo a um concessionário Toyota
autorizado, reparador Toyota autorizado ou a qualquer reparador da sua
confiança, para ser verificado.
AT E N Ç Ã O
Para evitar danos no motor e seus componentes
O motor pode estar a sobreaquecer se a luz de aviso de temperatura ele-
vada do líquido de refrigeração do motor piscar ou acender. Neste caso,
pare de imediato o veículo num local seguro e verifique o motor após este
ter arrefecido completamente.
(P. 485)
Page 107 of 540
103
2
2. Agrupamento de instrumentos
Agrupamento de instrumentos
AYGO_OM_Europe_OM99W80E
Indicadores e medidores
Veículos sem conta-rotações
As unidades utilizadas no velocímetro podem diferir dependendo da
região de comercialização.
Ve l o c í m e t r o
Apresenta a velocidade do veículo
Indicador de combustível
Apresenta a quantidade de combustível que ainda resta no depósito
Teclas “DISP”
P. 105
Mostrador do monitor de condução
Apresenta ao condutor uma variedade de dados relacionados com a
condução (P. 105)
1
2
3
4
Page 108 of 540
1042. Agrupamento de instrumentos
AYGO_OM_Europe_OM99W80E
Veículos com conta-rotações
As unidades utilizadas no velocímetro podem diferir dependendo da
região de comercialização.
Conta-rotações
Apresenta a velocidade do motor em rotações por minuto
Ve l o c í m e t r o
Apresenta a velocidade do veículo
Indicador de combustível
Apresenta a quantidade de combustível que ainda resta no depósito
Teclas “DISP”
P. 105
Mostrador do monitor de condução
Apresenta ao condutor uma variedade de dados relacionados com a
condução (P. 105)
AT E N Ç Ã O
Para evitar danos no motor e seus componentes
Não deixe o nível do indicador do conta-rotações entrar na zona vermelha,
o que indica a velocidade máxima do motor.
1
2
3
4
5
Page 109 of 540

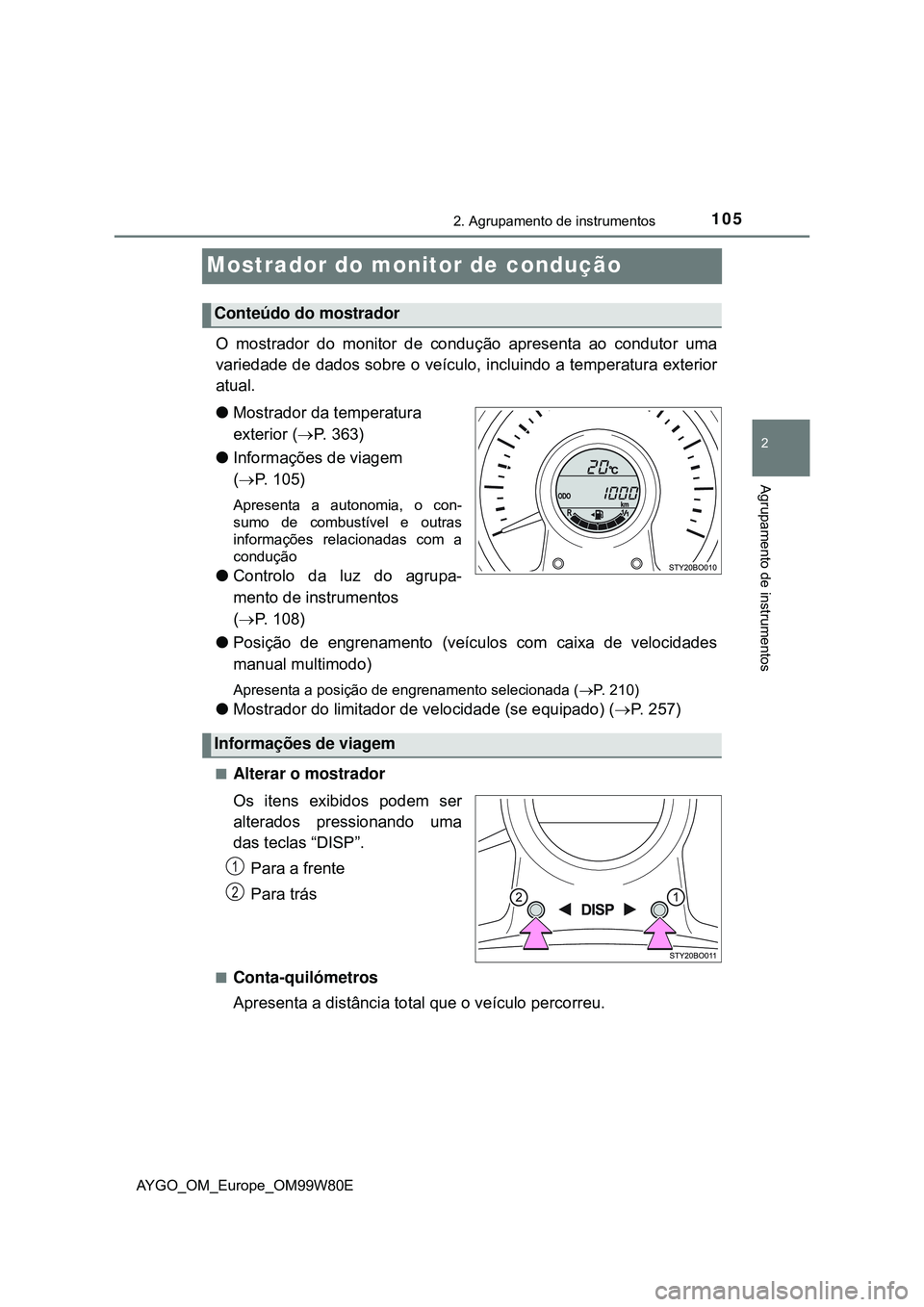

105
2
2. Agrupamento de instrumentos
Agrupamento de instrumentos
AYGO_OM_Europe_OM99W80E
Mostrador do monitor de condução
O mostrador do monitor de condução apresenta ao condutor uma
variedade de dados sobre o veículo, incluindo a temperatura exterior
atual.
Mostrador da temperatura
exterior (P. 363)
Informações de viagem
(P. 105)
Apresenta a autonomia, o con-
sumo de combustível e outras
informações relacionadas com a
condução
Controlo da luz do agrupa-
mento de instrumentos
(P. 108)
Posição de engrenamento (veículos com caixa de velocidades
manual multimodo)
Apresenta a posição de engrenamento selecionada (P. 210)
Mostrador do limitador de velocidade (se equipado) (P. 257)
Alterar o mostrador
Os itens exibidos podem ser
alterados pressionando uma
das teclas “DISP”.
Para a frente
Para trás
Conta-quilómetros
Apresenta a distância total que o veículo percorreu.
Conteúdo do mostrador
Informações de viagem
1
2
Page 110 of 540

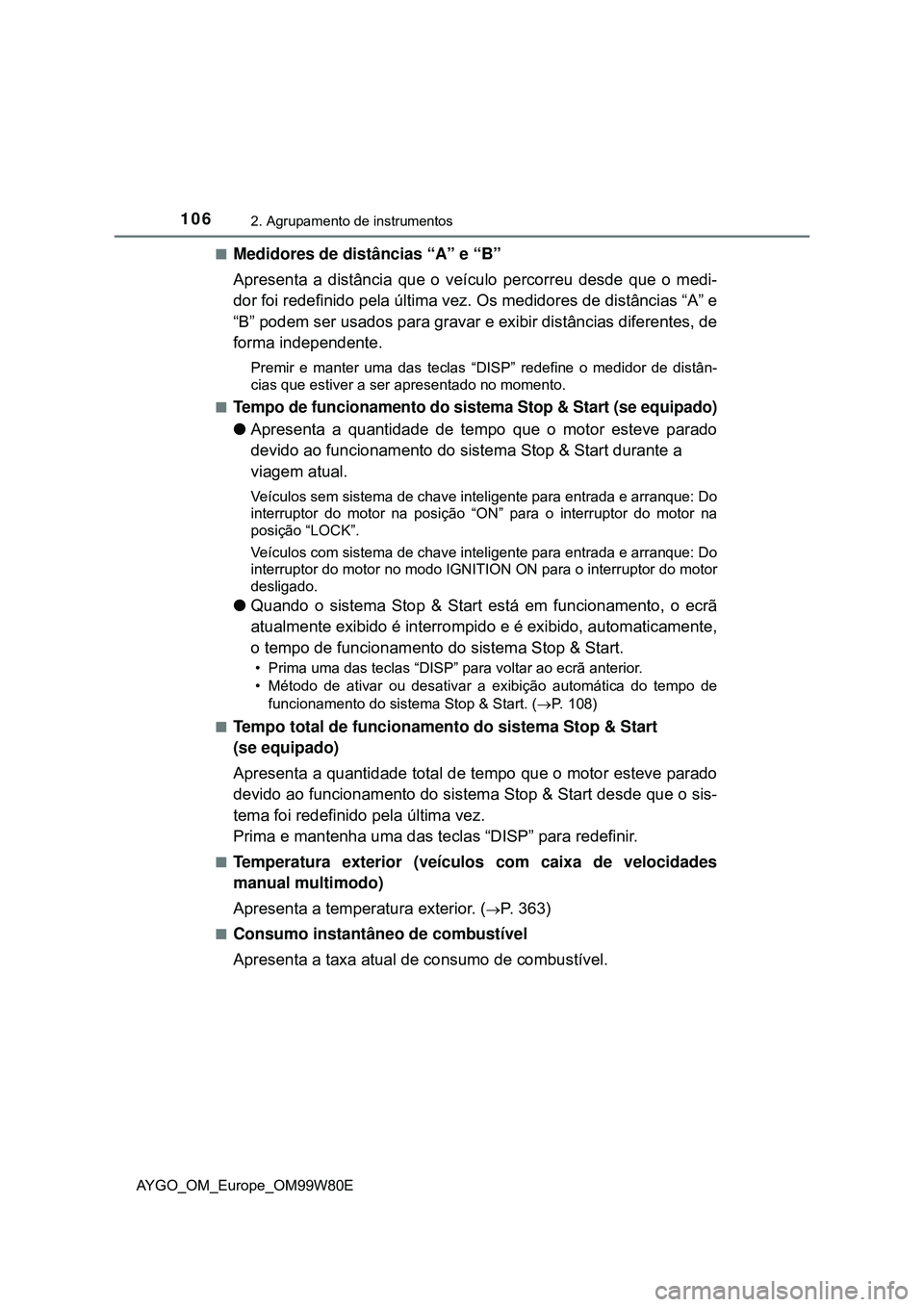

1062. Agrupamento de instrumentos
AYGO_OM_Europe_OM99W80E
Medidores de distâncias “A” e “B”
Apresenta a distância que o veículo percorreu desde que o medi-
dor foi redefinido pela última vez. Os medidores de distâncias “A” e
“B” podem ser usados para gravar e exibir distâncias diferentes, de
forma independente.
Premir e manter uma das teclas “DISP” redefine o medidor de distân-
cias que estiver a ser apresentado no momento.
Tempo de funcionamento do sistema Stop & Start (se equipado)
Apresenta a quantidade de tempo que o motor esteve parado
devido ao funcionamento do sistema Stop & Start durante a
viagem atual.
Veículos sem sistema de chave inteligente para entrada e arranque: Do
interruptor do motor na posição “ON” para o interruptor do motor na
posição “LOCK”.
Veículos com sistema de chave inteligente para entrada e arranque: Do
interruptor do motor no modo IGNITION ON para o interruptor do motor
desligado.
Quando o sistema Stop & Start está em funcionamento, o ecrã
atualmente exibido é interrompido e é exibido, automaticamente,
o tempo de funcionamento do sistema Stop & Start.
• Prima uma das teclas “DISP” para voltar ao ecrã anterior.
• Método de ativar ou desativar a exibição automática do tempo de
funcionamento do sistema Stop & Start. (P. 108)
Tempo total de funcionamento do sistema Stop & Start
(se equipado)
Apresenta a quantidade total de tempo que o motor esteve parado
devido ao funcionamento do sistema Stop & Start desde que o sis-
tema foi redefinido pela última vez.
Prima e mantenha uma das teclas “DISP” para redefinir.
Temperatura exterior (veículos com caixa de velocidades
manual multimodo)
Apresenta a temperatura exterior. (
P. 363)
Consumo instantâneo de combustível
Apresenta a taxa atual de consumo de combustível.
Page 111 of 540

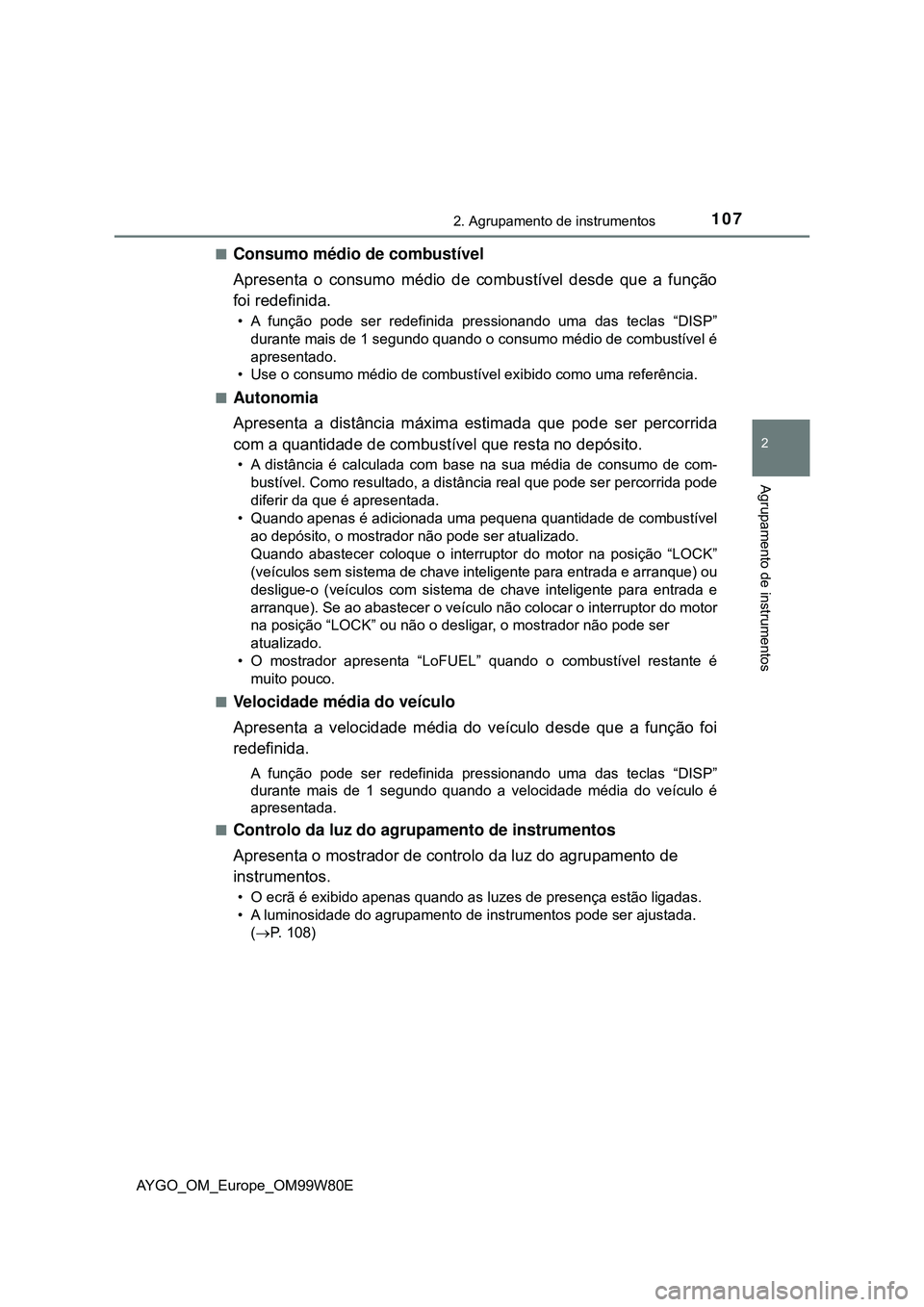

1072. Agrupamento de instrumentos
2
Agrupamento de instrumentos
AYGO_OM_Europe_OM99W80E
Consumo médio de combustível
Apresenta o consumo médio de combustível desde que a função
foi redefinida.
• A função pode ser redefinida pressionando uma das teclas “DISP”
durante mais de 1 segundo quando o consumo médio de combustível é
apresentado.
• Use o consumo médio de combustível exibido como uma referência.
Autonomia
Apresenta a distância máxima estimada que pode ser percorrida
com a quantidade de combustível que resta no depósito.
• A distância é calculada com base na sua média de consumo de com-
bustível. Como resultado, a distância real que pode ser percorrida pode
diferir da que é apresentada.
• Quando apenas é adicionada uma pequena quantidade de combustível
ao depósito, o mostrador não pode ser atualizado.
Quando abastecer coloque o interruptor do motor na posição “LOCK”
(veículos sem sistema de chave inteligente para entrada e arranque) ou
desligue-o (veículos com sistema de chave inteligente para entrada e
arranque). Se ao abastecer o veículo não colocar o interruptor do motor
na posição “LOCK” ou não o desligar, o mostrador não pode ser
atualizado.
• O mostrador apresenta “LoFUEL” quando o combustível restante é
muito pouco.
Velocidade média do veículo
Apresenta a velocidade média do veículo desde que a função foi
redefinida.
A função pode ser redefinida pressionando uma das teclas “DISP”
durante mais de 1 segundo quando a velocidade média do veículo é
apresentada.
Controlo da luz do agrupamento de instrumentos
Apresenta o mostrador de controlo da luz do agrupamento de
instrumentos.
• O ecrã é exibido apenas quando as luzes de presença estão ligadas.
• A luminosidade do agrupamento de instrumentos pode ser ajustada.
(P. 108)
Page 112 of 540

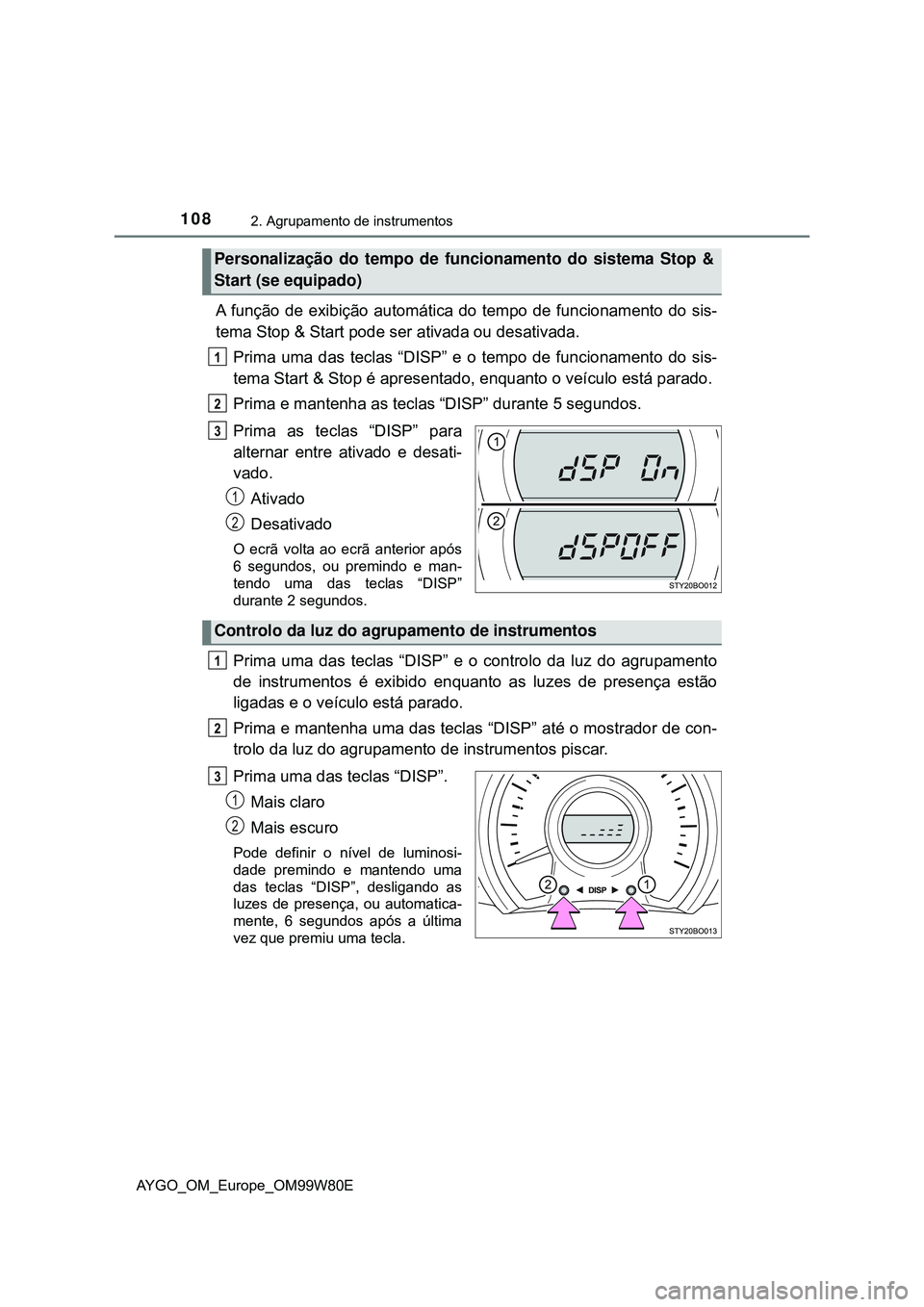

1082. Agrupamento de instrumentos
AYGO_OM_Europe_OM99W80E
A função de exibição automática do tempo de funcionamento do sis-
tema Stop & Start pode ser ativada ou desativada.
Prima uma das teclas “DISP” e o tempo de funcionamento do sis-
tema Start & Stop é apresentado, enquanto o veículo está parado.
Prima e mantenha as teclas “DISP” durante 5 segundos.
Prima as teclas “DISP” para
alternar entre ativado e desati-
vado.
Ativado
Desativado
O ecrã volta ao ecrã anterior após
6 segundos, ou premindo e man-
tendo uma das teclas “DISP”
durante 2 segundos.
Prima uma das teclas “DISP” e o controlo da luz do agrupamento
de instrumentos é exibido enquanto as luzes de presença estão
ligadas e o veículo está parado.
Prima e mantenha uma das teclas “DISP” até o mostrador de con-
trolo da luz do agrupamento de instrumentos piscar.
Prima uma das teclas “DISP”.
Mais claro
Mais escuro
Pode definir o nível de luminosi-
dade premindo e mantendo uma
das teclas “DISP”, desligando as
luzes de presença, ou automatica-
mente, 6 segundos após a última
vez que premiu uma tecla.
Personalização do tempo de funcionamento do sistema Stop &
Start (se equipado)
1
2
Controlo da luz do agrupamento de instrumentos
1
2
