Page 97 of 540
931-3. Sistema de prevenção antirroubo
1
Questões de segurança
AYGO_OM_Europe_OM99W80E
Page 98 of 540
941-3. Sistema de prevenção antirroubo
AYGO_OM_Europe_OM99W80E
Page 99 of 540
951-3. Sistema de prevenção antirroubo
1
Questões de segurança
AYGO_OM_Europe_OM99W80E

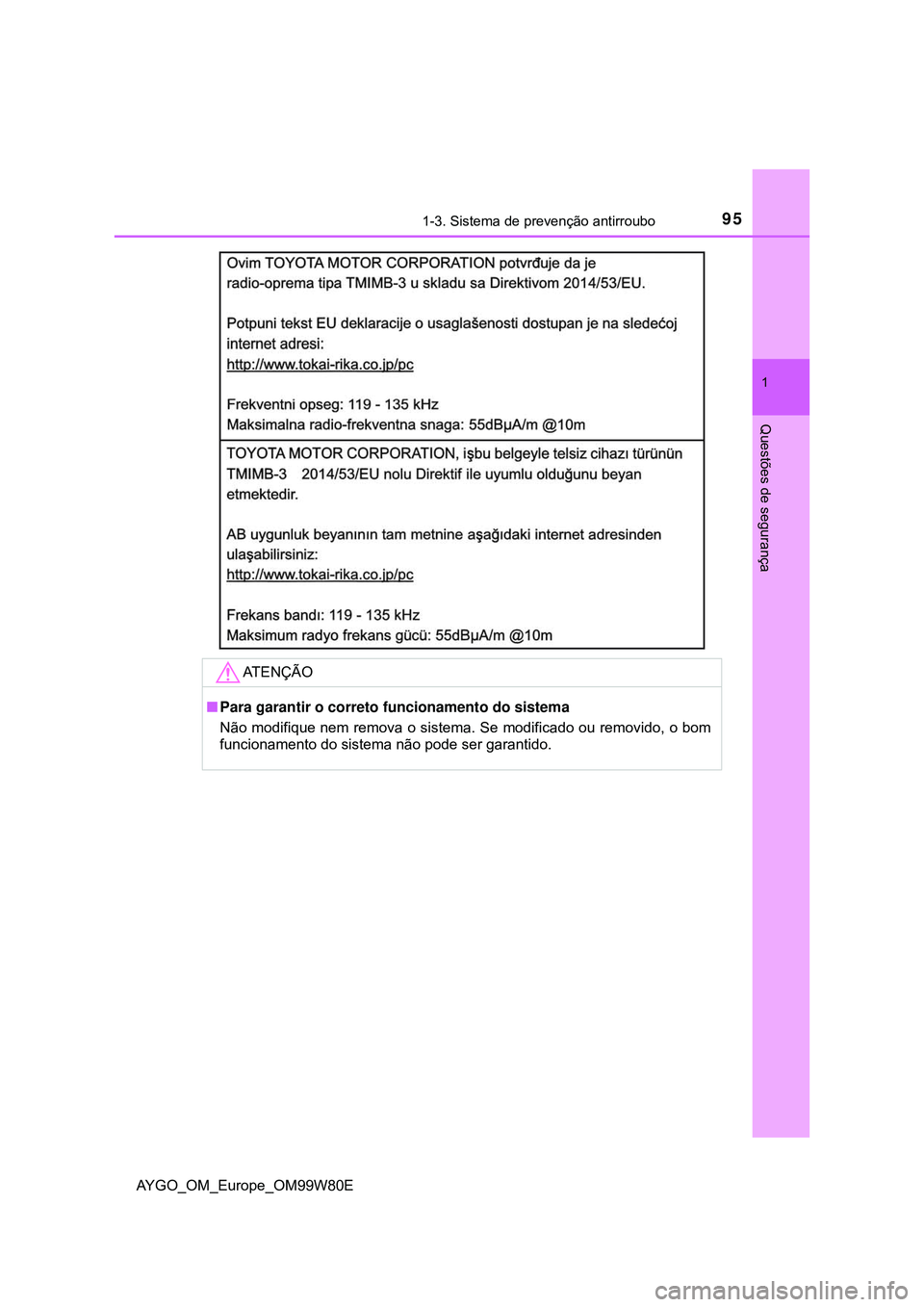

AT E N Ç Ã O
Para garantir o correto funcionamento do sistema
Não modifique nem remova o sistema. Se modificado ou removido, o bom
funcionamento do sistema não pode ser garantido.
Page 100 of 540
961-3. Sistema de prevenção antirroubo
AYGO_OM_Europe_OM99W80E
Page 101 of 540
97
2Agrupamento de instrumentos
AYGO_OM_Europe_OM99W80E2.
Agrupamento de instrumentos
Luzes de aviso e
indicadores ........................ 98
Indicadores e medidores ... 103
Mostrador do monitor de
condução ......................... 105
Page 102 of 540
982. Agrupamento de instrumentos
AYGO_OM_Europe_OM99W80E

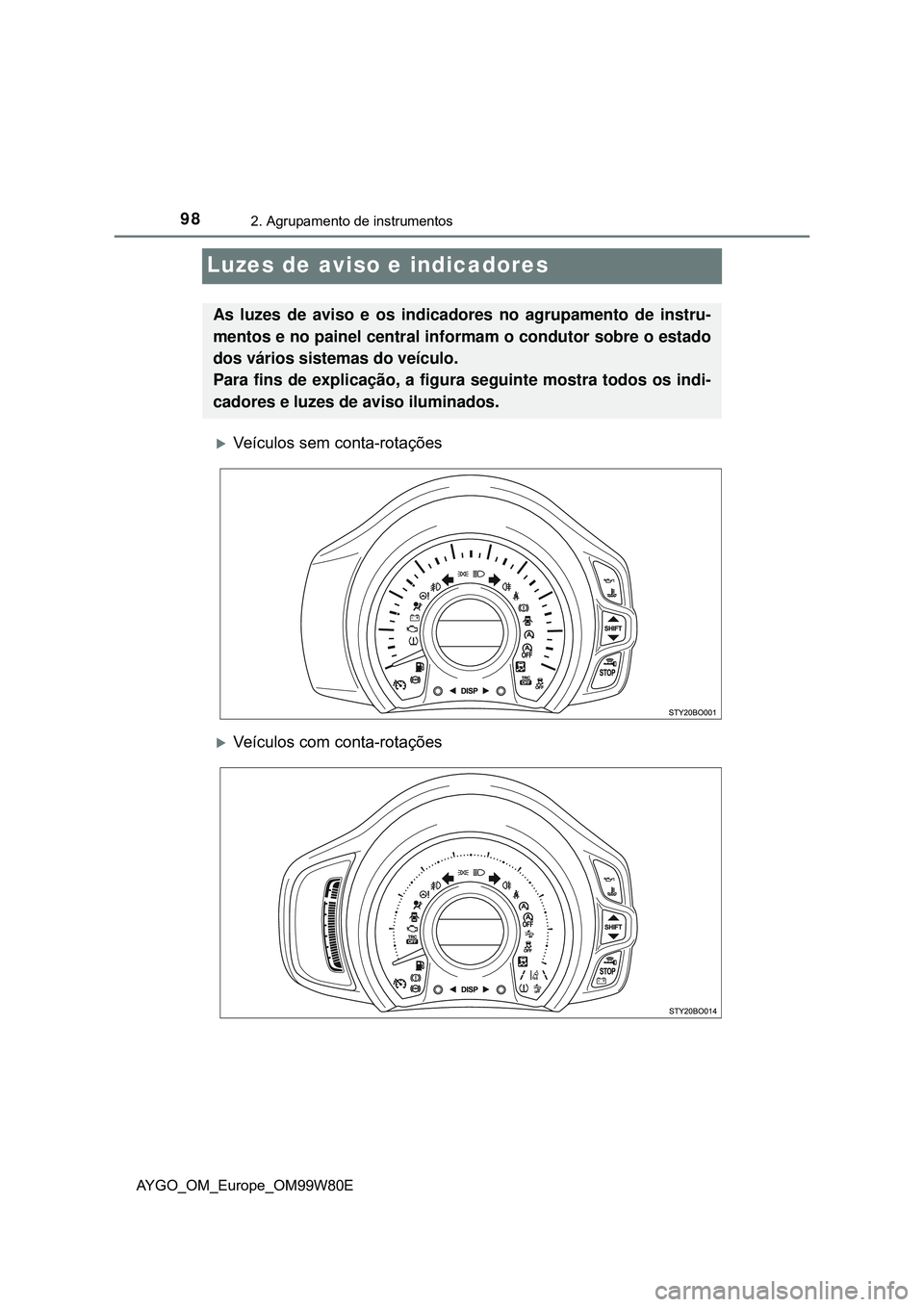

Luzes de aviso e indicadores
Veículos sem conta-rotações
Veículos com conta-rotações
As luzes de aviso e os indicadores no agrupamento de instru-
mentos e no painel central informam o condutor sobre o estado
dos vários sistemas do veículo.
Para fins de explicação, a figura seguinte mostra todos os indi-
cadores e luzes de aviso iluminados.
Page 103 of 540

992. Agrupamento de instrumentos
2
Agrupamento de instrumentos
AYGO_OM_Europe_OM99W80E

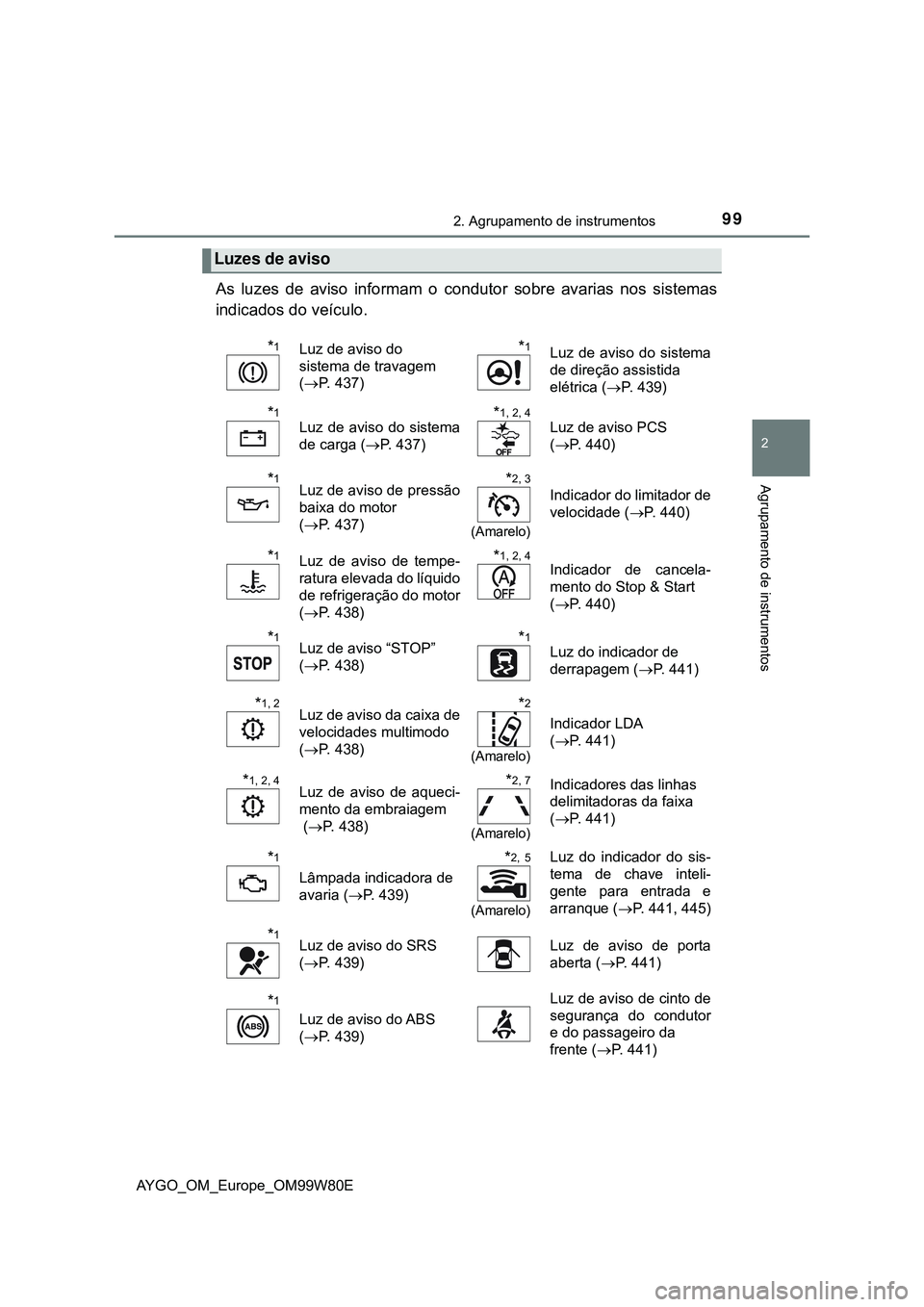

As luzes de aviso informam o condutor sobre avarias nos sistemas
indicados do veículo.
Luzes de aviso
*1Luz de aviso do
sistema de travagem
(P. 437)*1Luz de aviso do sistema
de direção assistida
elétrica (P. 439)
*1
Luz de aviso do sistema
de carga (P. 437)*1, 2, 4
Luz de aviso PCS
(P. 440)
*1Luz de aviso de pressão
baixa do motor
(P. 437)*2, 3
(Amarelo)
Indicador do limitador de
velocidade (P. 440)
*1Luz de aviso de tempe-
ratura elevada do líquido
de refrigeração do motor
(P. 438)*1, 2, 4Indicador de cancela-
mento do Stop & Start
(P. 440)
*1Luz de aviso “STOP”
(P. 438)*1
Luz do indicador de
derrapagem (P. 441)
*1, 2Luz de aviso da caixa de
velocidades multimodo
(P. 438)*2
(Amarelo)
Indicador LDA
(P. 441)
*1, 2, 4Luz de aviso de aqueci-
mento da embraiagem
(P. 438)*2, 7
(Amarelo)
Indicadores das linhas
delimitadoras da faixa
(P. 441)
*1
Lâmpada indicadora de
avaria (P. 439)
*2, 5
(Amarelo)
Luz do indicador do sis-
tema de chave inteli-
gente para entrada e
arranque (P. 441, 445)
*1Luz de aviso do SRS
(P. 439)Luz de aviso de porta
aberta (P. 441)
*1
Luz de aviso do ABS
(P. 439)
Luz de aviso de cinto de
segurança do condutor
e do passageiro da
frente (P. 441)
Page 104 of 540

1002. Agrupamento de instrumentos
AYGO_OM_Europe_OM99W80E

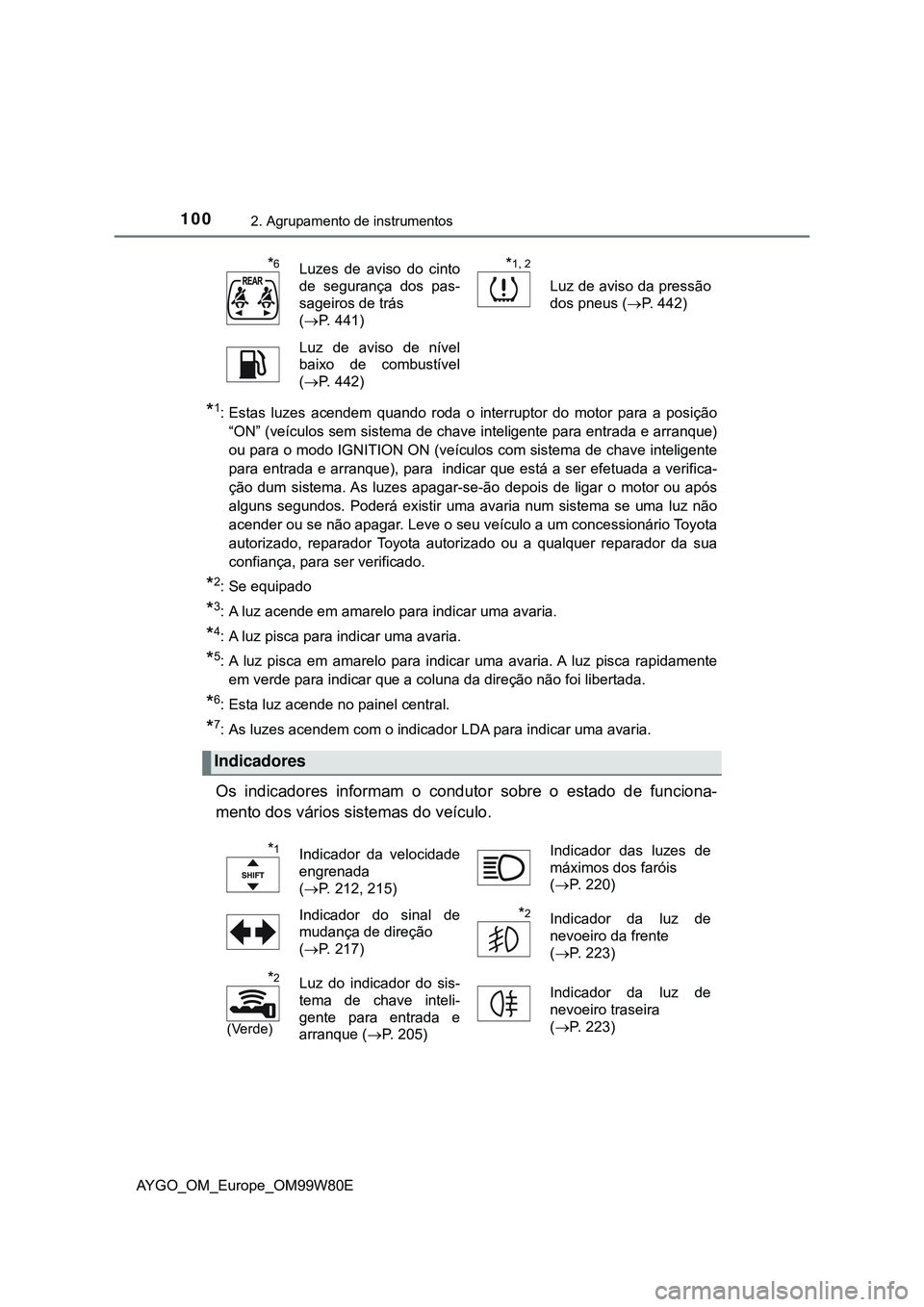

*1: Estas luzes acendem quando roda o interruptor do motor para a posição
“ON” (veículos sem sistema de chave inteligente para entrada e arranque)
ou para o modo IGNITION ON (veículos com sistema de chave inteligente
para entrada e arranque), para indicar que está a ser efetuada a verifica-
ção dum sistema. As luzes apagar-se-ão depois de ligar o motor ou após
alguns segundos. Poderá existir uma avaria num sistema se uma luz não
acender ou se não apagar. Leve o seu veículo a um concessionário Toyota
autorizado, reparador Toyota autorizado ou a qualquer reparador da sua
confiança, para ser verificado.
*2: Se equipado
*3: A luz acende em amarelo para indicar uma avaria.
*4: A luz pisca para indicar uma avaria.
*5: A luz pisca em amarelo para indicar uma avaria. A luz pisca rapidamente
em verde para indicar que a coluna da direção não foi libertada.
*6: Esta luz acende no painel central.
*7: As luzes acendem com o indicador LDA para indicar uma avaria.
Os indicadores informam o condutor sobre o estado de funciona-
mento dos vários sistemas do veículo.
*6Luzes de aviso do cinto
de segurança dos pas-
sageiros de trás
(P. 441)*1, 2
Luz de aviso da pressão
dos pneus (P. 442)
Luz de aviso de nível
baixo de combustível
(P. 442)
Indicadores
*1Indicador da velocidade
engrenada
(P. 212, 215)Indicador das luzes de
máximos dos faróis
(P. 220)
Indicador do sinal de
mudança de direção
(P. 217)
*2Indicador da luz de
nevoeiro da frente
(P. 223)
*2
(Verde)
Luz do indicador do sis-
tema de chave inteli-
gente para entrada e
arranque (P. 205)Indicador da luz de
nevoeiro traseira
(P. 223)
