2020 MITSUBISHI ASX Руководство по эксплуатации и техобслуживанию (in Russian)

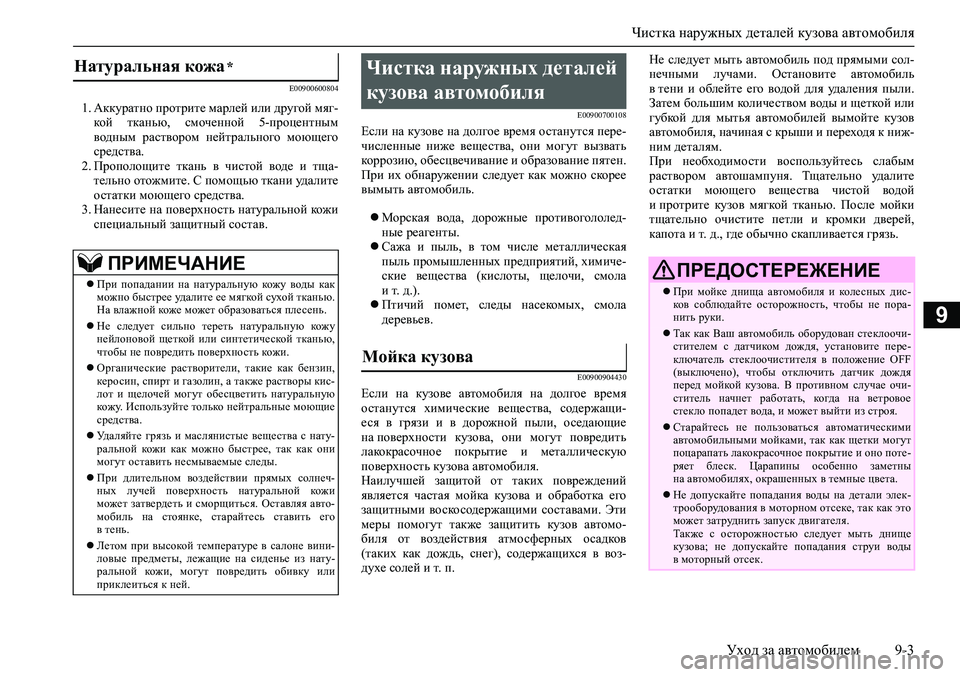

Чистка наружных деталей кузова автомобиля
Уход за автомобилем 9-3
9
E00900600804
1. Аккуратно протрите марлей или другой мяг-
кой тканью, смоченной 5-процентным
водным раствором нейтрального моющего
средства.
2. Прополощите ткань в чистой воде и тща-
тельно отожмите. С помощью ткани удалите
остатки моющего средства.
3. Нанесите на поверхность натуральной кожи
специальный защитный состав.E00900700108
Если на кузове на долгое время останутся пере-
численные ниже вещества, они могут вызвать
коррозию, обесцвечивание и образование пятен.
При их обнаружении следует как можно скорее
вымыть автомобиль.
Морская вода, дорожные противогололед-
ные реагенты.
Сажа и пыль, в том числе металлическая
пыль промышленных предприятий, химиче-
ские вещества (кислоты, щелочи, смола
и т. д.).
Птичий помет, следы насекомых, смола
деревьев.
E00900904430
Если на кузове автомобиля на долгое время
останутся химические вещества, содержащи-
еся в грязи и в дорожной пыли, оседающие
на поверхности кузова, они могут повредить
лакокрасочное покрытие и металлическую
поверхность кузова автомобиля.
Наилучшей защитой от таких повреждений
является частая мойка кузова и обработка его
защитными воскосодержащими составами. Эти
меры помогут также защитить кузов автомо-
биля от воздействия атмосферных осадков
(таких как дождь, снег), содержащихся в воз-
духе солей и т. п.Не следует мыть автомобиль под прямыми сол-
нечными лучами. Остановите автомобиль
в тени и облейте его водой для удаления пыли.
Затем большим количеством воды и щеткой или
губкой для мытья автомобилей вымойте кузов
автомобиля, начиная с крыши и переходя к ниж-
ним деталям.
При необходимости воспользуйтесь слабым
раствором автошампуня. Тщательно удалите
остатки моющего вещества чистой водой
и протрите кузов мягкой тканью. После мойки
тщательно очистите петли и кромки дверей,
капота и т. д., где обычно скапливается грязь.
Натуральная кожа *
ПРИМЕЧАНИЕ
При попадании на натуральную кожу воды как
можно быстрее удалите ее мягкой сухой тканью.
На влажной коже может образоваться плесень.
Не следует сильно тереть натуральную кожу
нейлоновой щеткой или синтетической тканью,
чтобы не повредить поверхность кожи.
Органические растворители, такие как бензин,
керосин, спирт и газолин, а также растворы кис-
лот и щелочей могут обесцветить натуральную
кожу. Используйте только нейтральные моющие
средства.
Удаляйте грязь и маслянистые вещества с нату-
ральной кожи как можно быстрее, так как они
могут оставить несмываемые следы.
При длительном воздействии прямых солнеч-
ных лучей поверхность натуральной кожи
может затвердеть и сморщиться. Оставляя авто-
мобиль на стоянке, старайтесь ставить его
в тень.
Летом при высокой температуре в салоне вини-
ловые предметы, лежащие на сиденье из нату-
ральной кожи, могут повредить обивку или
приклеиться к ней.
Чистка наружных деталей
кузова автомобиля
Мойка кузова
ПРЕДОСТЕРЕЖЕНИЕ
При мойке днища автомобиля и колесных дис-
ков соблюдайте осторожность, чтобы не пора-
нить руки.
Так как Ваш автомобиль оборудован стеклоочи-
стителем с датчиком дождя, установите пере-
ключатель стеклоочистителя в положение OFF
(выключено), чтобы отключить датчик дождя
перед мойкой кузова. В противном случае очи-
ститель начнет работать, когда на ветровое
стекло попадет вода, и может выйти из строя.
Старайтесь не пользоваться автоматическими
автомобильными мойками, так как щетки могут
поцарапать лакокрасочное покрытие и оно поте-
ряет блеск. Царапины особенно заметны
на автомобилях, окрашенных в темные цвета.
Не допускайте попадания воды на детали элек-
трооборудования в моторном отсеке, так как это
может затруднить запуск двигателя.
Также с осторожностью следует мыть днище
кузова; не допускайте попадания струи воды
в моторный отсек.

Чистка наружных деталей кузова автомобиля
9-4 Уход за автомобилем
9Соль и другие реагенты, которыми зимой посы-
пают дороги в некоторых регионах, могут ока-
зать разрушающее воздействие на кузов
автомобиля. Поэтому автомобиль следует мыть
как можно чаще, соблюдая требования инструк-
ции по уходу за автомобилем. Перед наступле-
нием зимнего сезона и по его окончании
рекомендуется нанести на кузов защитное
покрытие и проверить антикоррозийное покры-
тие днища кузова.
Вымыв автомобиль, удалите капли воды с рези-
новых уплотнителей вокруг дверей, чтобы
двери не примерзли.
E00901000863
Восковое покрытие помогает предотвратить
прилипание грязи и реагентов, используемых
для обработки дорожного полотна, к лакокра-
сочному покрытию кузова. Восковой препарат
следует наносить после мойки автомобиля или
не реже одного раза в три месяца, чтобы обеспе-
чить защиту от воды.
Не следует наносить восковое покрытие под
прямыми солнечными лучами. Восковое покры-
тие следует наносить после того, как поверх-
ность кузова остынет.При использовании некоторых типов моечного
оборудования с горячей водой автомобиль под-
вергается воздействию струй воды под высоким
давлением и тепла. Это может привести к тепло-
вой деформации и к повреждению резиновых
деталей автомобиля. Возможно также попада-
ние воды в салон автомобиля.
Поэтому обратите внимание на следующее:
• Расстояние между моечной форсункой и кузо-
вом автомобиля должно составлять не менее
70 см.
• При мойке дверных стекол держите форсунку
на расстоянии не менее 70 см и под прямым
углом к поверхности стекла.
После мойки следует проехать некоторое рас-
стояние с малой скоростью, несколько раз нажав
на педаль тормоза, чтобы просушить тормозные
механизмы.
Влажные тормозные механизмы не способны
обеспечить достаточную эффективность тормо-
жения. Кроме того, существует вероятность
примерзания или коррозии тормозных механиз-
мов, в результате чего автомобиль будет обез-
движен.
На автоматической мойке, обратившись к руко-
водству по эксплуатации или проконсультиро-
вавшись с оператором мойки, обратите
внимание на следующие требования, невыпол-
нение которых может привести к повреждению
автомобиля:
• Наружные зеркала заднего вида должны быть
сложены.
• Рычаги стеклоочистителей должны быть
зафиксированы клейкой лентой.
• Если на автомобиле установлен задний спой-
лер или рейлинги на крыше, перед тем как
заезжать на мойку, проконсультируйтесь с опе-
ратором мойки.
ПРЕДОСТЕРЕЖЕНИЕ
• Так как Ваш автомобиль оборудован стекло-
очистителем с датчиком дождя, установите
переключатель стеклоочистителя в положение
OFF (выключено), чтобы отключить датчик
дождя.
• Если автомобиль оснащен системой предот-
вращения попутных столкновений с передним
датчиком (RMS), отключите названную
систему.
См. раздел «Выключатель системы FCM
и системы предотвращения попутных столкно-
вений с передним датчиком (RMS)», стр. 6-45.
В холодную погоду
ПРИМЕЧАНИЕ
Во избежание примерзания уплотнителей
на дверях, на капоте и т. д. уплотнители следует
обработать силиконовым аэрозолем.
ПРЕДОСТЕРЕЖЕНИЕНанесение воска
ПРЕДОСТЕРЕЖЕНИЕ
Не следует использовать абразивные составы,
содержащие воск. Такие пасты хорошо удаляют
с лакокрасочного покрытия следы коррозии
и пятна, однако они уменьшают блеск окрашен-
ных и хромированных поверхностей.
Кроме того, они вредны для полированных
поверхностей, таких как решетка радиатора,
различные окантовки, молдинги и т. п.
Запрещается использовать для удаления с лако-
красочного покрытия гудрона и других загряз-
нителей бензин и растворители краски.
Не следует наносить воск на участки с черным
матовым покрытием, так как это может приве-
сти к обесцвечиванию, образованию пятен
и т. д. При попадании на такие поверхности
воска его следует немедленно удалить мягкой
тканью, смоченной в теплой воде.

Чистка наружных деталей кузова автомобиля
Уход за автомобилем 9-5
9
E00901100066
Полировать автомобиль следует, только если
на лакокрасочном покрытии образовались
пятна или оно потеряло блеск. Не следует поли-
ровать детали с матовой отделкой и пластмассо-
вые бамперы. Это может привести
к образованию на них пятен и к повреждению
покрытия.
E00901300707
Используйте губку или замшу.
Если восковая паста прилипнет к серой или чер-
ной шероховатой поверхности бампера, мол-
дингов или фонарей, поверхность станет белой.
В этом случае сотрите пасту мягкой тканью или
замшей, смоченной в теплой воде.E00901400098
Для предотвращения образования на хромиро-
ванных деталях пятен и коррозии следует про-
мывать детали водой, тщательно просушивать
и наносить специальное защитное покрытие.
Зимой эту процедуру следует производить
чаще.
E00901500347
1. Поливая автомобиль водой, удалите грязь
с помощью губки.
2. Если загрязнение не удаляется водой, вос-
пользуйтесь нейтральным моющим сред-
ством.
Помыв автомобиль, смойте остатки ней-
трального моющего средства.
3. Тщательно протрите автомобиль замшей
или мягкой тканью.
E00901600117
Обычно оконные стекла очищаются только губ-
кой и водой.
Для удаления масла, смазочных материалов,
следов насекомых и т. д. можно воспользо-
ваться составом для чистки стекла. Вымыв
стекло, протрите его чистой сухой мягкой тка-
нью. Запрещается мыть стекла тканью, исполь-
зовавшейся для мытья лакокрасочного
покрытия. Восковая паста с окрашенных
поверхностей может попасть на стекло, что
приведет к уменьшению его прозрачности
и ухудшению обзора.
Полировка кузова
Очистка пластмассовых
деталей
ПРЕДОСТЕРЕЖЕНИЕ
Запрещается использовать жесткие щетки или
другой жесткий инструмент, так как они могут
повредить поверхность пластмассовых деталей.
Запрещается использовать пасту, содержащую
составы (полировальный порошок), которые
могут повредить поверхность пластмассовых
деталей.
Не допускайте попадания на пластмассовые
детали бензина, дизельного топлива, тормозной
жидкости, моторного масла, смазочных матери-
алов, растворителей краски и серной кислоты
(электролита аккумуляторной батареи), так как
это может привести к растрескиванию и к обес-
цвечиванию пластмассовых деталей, а также
к образованию на них пятен.
В случае попадания этих веществ на пластмас-
совые детали сотрите их мягкой тканью, замшей
или подобным материалом, смоченным в вод-
ном растворе нейтрального моющего средства,
затем сразу же промойте водой.
Хромированные детали
Легкосплавные диски *
ПРЕДОСТЕРЕЖЕНИЕПРЕДОСТЕРЕЖЕНИЕ
Запрещается использовать для мойки колес
щетку или другой твердый инструмент.
Это может привести к образованию царапин
на колесных дисках.
Запрещается использовать чистящие составы,
содержащие абразивные вещества, щелочи или
кислоты. Это может привести к отслаиванию
покрытия колесных дисков, к их обесцвечива-
нию или к образованию на них пятен.
Запрещается направлять на колесные диски
струю горячей воды из моечной установки или
другого источника.
Попадание морской воды или антигололедного
реагента, которым обрабатывают дороги, может
привести к коррозии дисков. При первой же воз-
можности смойте такие вещества.
Оконные стекла

Чистка наружных деталей кузова автомобиля
9-6 Уход за автомобилем
9
E00901700062
Для удаления с резинок стеклоочистителя
смазки, следов насекомых и т. д. используйте
мягкую ткань и состав для чистки стекла. Если
щетки не обеспечивают качественной очистки
стекла, их следует заменить (см. стр. 10-14).
E00902100308
Моторный отсек следует мыть в начале
и в конце зимнего сезона. Особое внимание сле-
дует уделить кромкам, щелям и внешним узлам,
где может скапливаться грязь, содержащая реа-
генты, которыми обрабатывают дороги, а также
другие коррозионно-активные вещества.
Если в Вашей местности дороги обрабатыва-
ются солью и другими реагентами, моторный
отсек следует мыть не реже одного раза в три
месяца.
Не допускайте попадания воды на детали элек-
трооборудования в моторном отсеке, так как это
может вызвать повреждения.
Не допускайте контакта пластмассовых деталей
с серной кислотой (электролитом), так как это
может привести к их растрескиванию и обес-
цвечиванию, а также появлению на них пятен.При попадании электролита на пластмассовые
детали протрите их мягкой тканью, замшей или
другим подходящим материалом, смоченным
в водном растворе нейтрального моющего сред-
ства, затем сразу же промойте водой.
ПРИМЕЧАНИЕ
Для очистки внутренней поверхности заднего
стекла используйте только мягкую ткань. Про-
тирайте стекло вдоль проводников обогревателя
заднего стекла и антенны, чтобы не повредить
их.
Щетки стеклоочистителя
Моторный отсек

10
Техническое обслуживание автомобиля
Правила техники безопасности при техническом обслуживании ........ 10-2
Каталитический нейтрализатор ............................................................... 10-2
Капот <0011001100110011001100110011001100110011001100110011001100110011001100110011001100110011001100110011001100110011001100110011001100110011001100110011001100110011001100110011001100110011001100110011001100
11001100110011001100110011[.................................................. 10-3
Моторное масло ......................................................................................... 10-4
Охлаждающая жидкость ........................................................................... 10-5
Жидкость омывателя ................................................................................. 10-6
Тормозная жидкость / жидкость гидропривода сцепления * ................. 10-6
Аккумуляторная батарея ........................................................................... 10-7
Шины <0011001100110011001100110011001100110011001100110011001100110011001100110011001100110011001100110011001100110011001100110011001100110011001100110011001100110011001100110011001100110011001100110011001100
110011001100110011001100110011[.............................................. 10-10
Замена резиновых скребков щеток стеклоочистителя ......................... 10-14
Общее техническое обслуживание ........................................................ 10-16
Техническое обслуживание в холодную погоду и во время
снегопада <0011001100110011001100110011001100110011001100110011001100110011001100110011001100110011001100110011001100110011001100110011001100110011001100110011001100110011001100110011001100110011001100110011001100
1100110011[......................................... 10-17
Плавкие вставки ...................................................................................... 10-17
Предохранители ....................................................................................... 10-17
Замена ламп <0011001100110011001100110011001100110011001100110011001100110011001100110011001100110011001100110011001100110011001100110011001100110011001100110011001100110011001100110011001100110011001100110011001100
11[.......................................... 10-22
Светомаскировка для фар ....................................................................... 10-28

<0249026a025a025c02620265025a0003026c025f026f02670262026402620003025b025f026102680269025a026b02670268026b026c026200030269026a02620003026c025f026f026702620271025f026b02640268026600030268025b026b0265026d02
600262025c025a026702620262[
10-2 Техническое обслуживание автомобиля
10
E01000102553
Правильно и регулярно проводимое техниче-
ское обслуживание позволяет поддерживать
технические характеристики и внешний вид
автомобиля в течение длительного времени.
Некоторые работы по техническому обслужива-
нию, указанные в настоящем руководстве,
могут быть выполнены владельцем автомобиля
самостоятельно,
а остальные (периодическая проверка и техни-
ческое обслуживание) выполняются специали-
стами авторизованного сервисного центра
MITSUBISHI MOTORS.
При возникновении неисправности или других
проблем следует обратиться в авторизованный
сервисный центр MITSUBISHI MOTORS.
В этом разделе описываются работы по техни-
ческому обслуживанию, которые владелец
может выполнить самостоятельно. При выпол-
нении работ следуйте инструкциям и соблю-
дайте технику безопасности.
E01000202642
Выпускная система с каталитическим нейтра-
лизатором является исключительно эффектив-
ным средством снижения токсичности
отработавших газов. Каталитический нейтрали-
затор устанавливается в выпускной системе.
Для обеспечения эффективной работы катали-
тического нейтрализатора и предотвращения
Правила техники
безопасности
при техническом
обслуживании
A — вентиляторы системы охлаждения
B — этикетка с предостережением
* — передняя часть автомобиля
ПРЕДУПРЕЖДЕНИЕ
Прежде чем приступать к проверке или
к другим работам в моторном отсеке, убеди-
тесь, что двигатель выключен и достаточно
остыл.
При необходимости проведения работ
в моторном отсеке при работающем двига-
теле будьте особенно осторожны и следите,
чтобы одежда, волосы и т. п. не были захва-
чены вентилятором, приводными ремнями
или другими движущимися деталями.
После выполнения операций технического
обслуживания убедитесь в том, что в мотор-
ном отсеке не остается забытых инструмен-
тов или ветоши.
В противном случае они могут стать причи-
ной пожара или повреждения автомобиля.
Вентилятор может включиться автоматиче-
ски, даже если двигатель в этот момент
не работает. Чтобы обеспечить безопасность
работы в моторном отсеке, поверните ключ
зажигания в положение LOCK или включите
режим работы OFF.
Запрещается курить, допускать образование
искр и работать с открытым пламенем
вблизи топлива или аккумуляторной бата-
реи. Пары топлива, а также газ, выделяю-
щийся из аккумуляторной батареи, легко
воспламеняются.
Будьте особенно осторожны при работе
вблизи аккумуляторной батареи. В ней содер-
жится ядовитая и коррозионно-активная сер-
ная кислота.
Запрещается находиться под автомобилем,
поднятым на домкрате. Устанавливайте под
автомобиль стойки.
Неправильное обращение с деталями и мате-
риалами, используемыми в автомобиле,
может быть опасно. Для получения необходи-
мой информации рекомендуется обратиться
в авторизованный сервисный центр
MITSUBISHI MOTORS.
Каталитический
нейтрализатор
ПРЕДУПРЕЖДЕНИЕ

Капот
Техническое обслуживание автомобиля 10-3
10
его повреждения очень важно, чтобы двигатель
был правильно отрегулирован.
E01000304793
1. Чтобы отпереть замок капота, потяните
рычаг на себя.2. Поднимите капот, нажав на рычаг предохра-
нительного крюка.
3. Чтобы зафиксировать капот в поднятом
положении, вставьте в паз опорную штангу.1. Отсоедините опорную штангу и закрепите
ее в держателе.
2. Медленно опускайте капот до высоты при-
мерно 20 см от закрытого положения, затем
отпустите.
3. Попробуйте слегка приподнять капот
за середину края, чтобы убедиться, что он
надежно зафиксировался замком.
ПРЕДУПРЕЖДЕНИЕ
Правило, общее для всех автомобилей: запре-
щается останавливаться или перемещаться
на автомобиле в местах, где возможно сопри-
косновение легковоспламеняющихся матери-
алов, например сухой травы или листьев,
с горячими деталями выпускной системы
автомобиля, так как это может привести
к возгоранию.
Запрещается наносить на каталитический
нейтрализатор грунт, краску или антикорро-
зионное покрытие.
ПРИМЕЧАНИЕ
Следует использовать только те марки топлива,
которые указаны в разделе «Выбор топлива»,
стр. 2-2.
Капот
Чтобы открыть
ПРИМЕЧАНИЕ
Следует открывать капот, только если щетки
стеклоочистителя находятся в нижнем рабочем
положении. Если щетки находятся в другом
положении, они могут повредить лакокрасочное
покрытие капота.
ПРЕДОСТЕРЕЖЕНИЕ
Помните, что опорная штанга может выйти
из паза, если открытый капот будет приподнят
сильным ветром.
Вставив опорную штангу в паз, убедитесь, что
она надежно фиксирует капот, и он не упадет
на Вас.
Чтобы закрыть

Моторное масло
10-4 Техническое обслуживание автомобиля
10
E01000405414
Качество используемого моторного масла ока-
зывает существенное влияние на технические
характеристики двигателя, его срок службы
и пусковые качества. Следует использоватьмасло только рекомендованного качества
и соответствующей вязкости.
В процессе нормальной работы все двигатели
расходуют некоторое количество масла. Еже-
дневно перед поездкой проверяйте уровень
масла в двигателе.
1. Остановите автомобиль на ровной горизон-
тальной площадке.
2. Выключите двигатель.
3. Подождите несколько минут.
4. Извлеките маслоизмерительный щуп
и протрите его чистой ветошью.
5. Вставьте щуп до упора.
6. Извлеките щуп и определите уровень масла,
который должен находиться между двумя
отметками на щупе.
7. Если уровень масла ниже допустимого, сни-
мите пробку с маслозаливной горловины
клапанной крышки и долейте масло до уста-
новленного уровня. Не заливайте излишнее
количество масла, т. к. это приведет
к повреждению двигателя. Используйте
только рекомендованное моторное масло
и не смешивайте масла разных типов.
8. После доливки масла плотно закройте
пробку маслозаливной горловины.
9. Проверьте уровень масла, повторив
пункты 4–6.
ПРЕДОСТЕРЕЖЕНИЕ
Будьте осторожны, чтобы при закрытии капота
не прищемить руки или пальцы.
Перед началом движения убедитесь, что капот
плотно закрыт. Не полностью закрытый капот
может неожиданно подняться во время движе-
ния. Это крайне опасно.
ПРИМЕЧАНИЕ
Если при этом капот не закроется, отпустите
капот с несколько большей высоты.
Запрещается сильно нажимать на капот рукой,
так как это может привести к его повреждению.
Если начать движение с неплотно закрытым
капотом на автомобиле, оборудованном систе-
мой охранной сигнализации, на многофункцио-
нальном дисплее появится предупреждающее
сообщение.
Моторное масло
Проверка уровня и заправка
моторного масла
Макс. Мин. Модификации с двигателем 1600
Макс. Мин. Модификации с двигателем 2000
ПРИМЕЧАНИЕ
При эксплуатации автомобиля в тяжелых усло-
виях моторное масло быстро утрачивает свои
свойства, и заменять его требуется чаще.
Необходимо соблюдать периодичность плано-
вого техобслуживания.
Указания по утилизации отработанного мотор-
ного масла приведены на стр. 2-5.
