2020 MAZDA MODEL CX-5 Manual del propietario (in Spanish)

Sistema de frenos
▼Frenos de servicio
Este vehículo tiene frenos hidráulicos que
se ajustan automáticamente durante su uso
normal.

Si se pierde la asistencia hidráulica, se
puede frenar el vehículo pero será
necesario pisar el pedal con una fuerza
mayor a la normal. Además la distancia
para frenar el vehículo será mayor que la
normal.
ADVERTENCIA
No continúe conduciendo en rueda libre
cuando el motor se apaga, encuentre un
lugar seguro donde estacionar:
Es peligroso continuar conduciendo en
rueda libre cuando el motor se apaga. Será
más difícil frenar y el freno hidráulico se
podría vaciar si bombea el freno. Por esta
razón será necesario disponer de más
distancia de frenado o incluso se podría
sufrir un accidente.
Haga el cambio a una velocidad menor
cuando descienda una cuesta prolongada:
Conducir con el pie en el pedal del freno o
pisando el pedal continuamente durante
distancias prolongadas es peligroso. Esto
hace que los frenos se sobrecalienten,
resultando en distancias de frenado
mayores o incluso la falla total de los
frenos. Lo cual puede resultar en la pérdida
del control del vehículo y un accidente
grave. Se debe evitar conducir pisando el
pedal del freno.
Seque los frenos que se humedecen
conduciendo lentamente el vehículo,
liberando el pedal del acelerador y
aplicando ligeramente los frenos varias
veces hasta que el rendimiento de los
frenos vuelva a la normalidad:
Conducir con los frenos mojados es
peligroso. La distancia de frenado
aumenta o el vehículo se puede ir hacia un
lado al frenar lo cual resultará en un
accidente grave. Frenar ligeramente
indicará si los frenos se vieron afectados.
PRECAUCIÓN

No conduzca con su pie apoyado sobre el
pedal de embrague o pedal de frenos, o
mantenga pisando el pedal de
embrague innecesariamente. De lo
contrario resultará en lo siguiente:
 Las piezas del embrague y los frenos se
desgastarán más rápidamente.
 Los frenos se sobrecalentarán y se
afectará adversamente el rendimiento
de los frenos.
 Pise siempre el pedal de frenos con el pie
derecho. Aplicar los frenos con el pie
izquierdo que está desacostumbrado
puede reducir el tiempo de reacción ante
una situación de emergencia resultando
en el funcionamiento insuficiente de los
frenos.
Al conducir
Frenos
4-115
CX-5_8HD7-SP-18K_Edition1 2018-9-25 9:54:30

Use calzado apropiado para conducir de
manera de evitar que su pie haga
contacto con el pedal de frenos al pisar el
pedal del acelerador.
▼ Freno de estacionamiento eléctrico
(EPB)
El EPB aplica el freno de estacionamiento
usando un motor eléctrico. Cuando se
aplica el freno de estacionamiento, el
indicador del interruptor del EPB se
ilumina.
Indicador visual
ADVERTENCIA
No conduzca el vehículo con el freno de
estacionamiento aplicado:
Si se conduce el vehículo con el freno de
estacionamiento aplicado, los
componentes del freno podrían generar
calor y el sistema de frenos podría no
funcionar, provocando un accidente.
Antes de conducir, libere el freno de
estacionamiento y verifique que el
indicador del EPB está apagado.
NOTA
No se podrá aplicar o liberar el freno de
estacionamiento si la batería del
vehículo está descargada.
Si se aplica y libera repetidamente el
EPB, podría dejar de funcionar para
evitar que se sobrecaliente el motor. Si
ocurriera eso, espere aprox. 1 minuto
antes de usar otra vez el interruptor del
EPB.
Se escuchará un sonido de
funcionamiento al ap
licar o liberar el
freno de estacionamiento, sin embargo,
esto no indica un malfuncionamiento.
Si el EPB no se usa durante periodos de
tiempo prolongados, se realiza una
inspección automática del sistema
mientras el vehículo está estacionado.
Se escuchará el sonido de
funcionamiento, sin embargo, esto no
indica un problema.
Cuando se aplica el freno de
estacionamiento y el encendido está en
OFF, se escuchará el sonido de
funcionamiento, sin embargo, esto no
indica un problema.
El pedal de freno se puede mover
mientras se aplica o libera el freno de
estacionamiento, sin embargo, esto no
indica un problema.
Si se tira del interruptor del EPB
mientras se conduce el vehículo, se
aplicará el freno de estacionamiento y
se activará la advertencia sonora del
EPB. Cuando se libera el interruptor, se
liberará el freno de estacionamiento y
dejará de sonar la advertencia sonora.
Si el freno de estacionamiento se aplica
con el encendido desconectado o en
ACC, el indicador del EPB del grupo de
instrumentos y el indicador en el
interruptor se podrían encender durante
15 segundos.
Al conducir
Frenos
4-116
CX-5_8HD7-SP-18K_Edition1 2018-9-25 9:54:30

Al conducir el vehículo a través de un
lavadero automático, podría ser
necesario desconectar el encendido con
el freno de estacionamiento liberado
dependiendo del tipo de lavadero
automático.
Al aplicar el freno de estacionamiento
El freno de estacionamiento se puede
aplicar independientemente de la posición
del conmutador de arranque.
Pise firmemente el pedal de freno y tire
del interruptor del EPB.
El freno de estacionamiento se aplica y el
indicador del EPB y el indicador del
interruptor del EPB se iluminan.
Consulte la sección Si se enciende o
destella una de las luces de advertencia en
la página 7-45.
Al liberar el freno de estacionamiento
El freno de estacionamiento se puede
liberar mientras el conmutador de
arranque se encuentra en ON o el motor
está funcionando. Cuando se libera el
freno de estacionamiento, el indicador del
EPB y el indicador del interruptor del EPB
se apagan.
Liberación manu al del freno de
estacionamiento
Pise firmemente el pedal de freno y
presione el EPB.
Si se presiona el interruptor del EPB sin
pisar el pedal de freno, el visualizador o el
indicador del grupo de instrumentos
notifica al conductor que no se ha pisado
el freno.
(Grupo de instrumentos tipo A/B)
Se muestra un mensaje en el visualizador
multinformación en el grupo de
instrumentos.
Consulte la sección Mensaje indicado en
la exhibición multinformación en la
página 7-65.
(Grupo de instrumentos tipo C)
Se enciende el indicador (verde) de
demanda de operación del pedal de freno
en el grupo de instrumentos.
(Verde)
Liberación automática del freno de
estacionamiento
Si el pedal del acelerador se pisa con el
freno de estacionamiento aplicado y se
Al conducir
Frenos
4-117
CX-5_8HD7-SP-18K_Edition1 2018-9-25 9:54:30

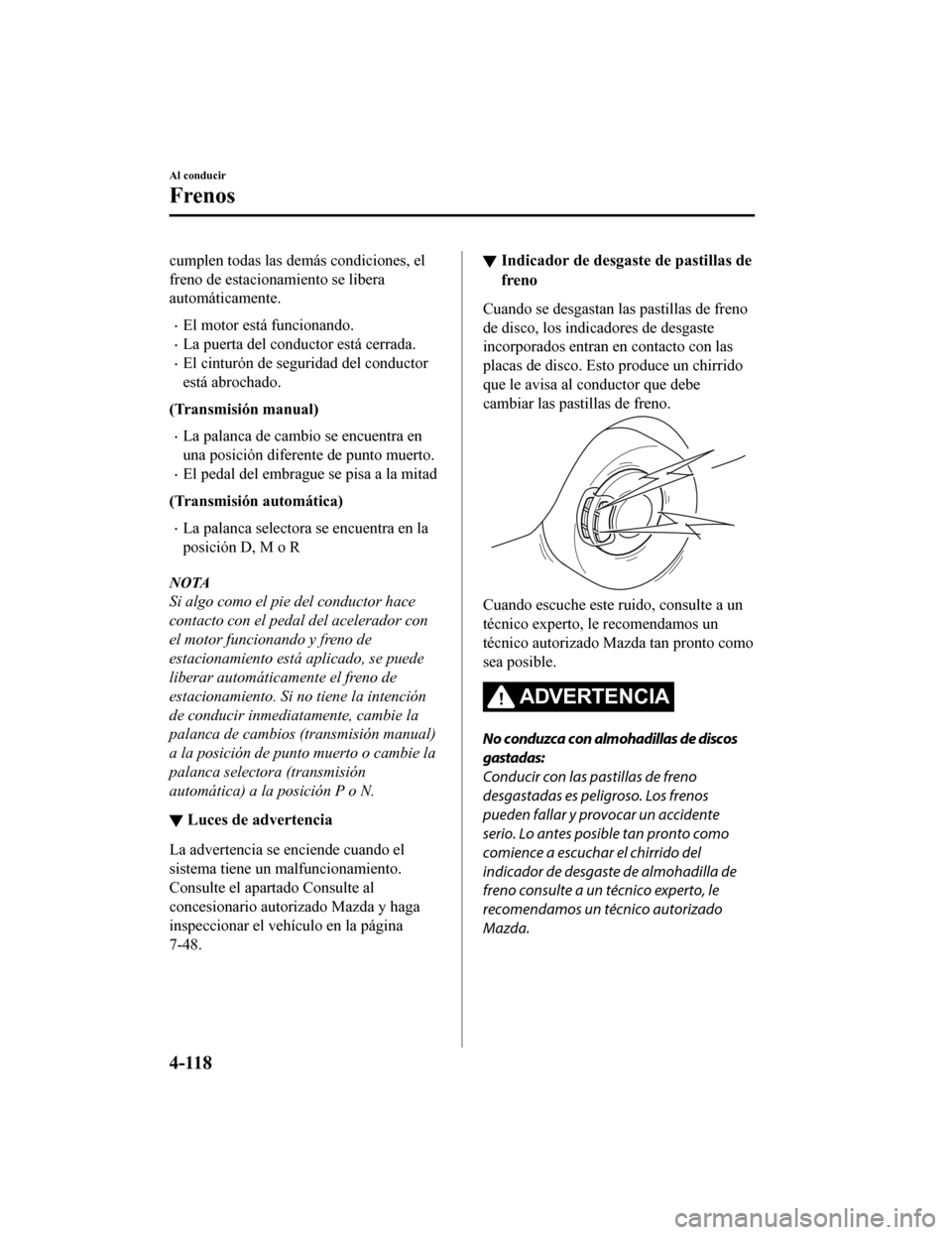

cumplen todas las demás condiciones, el
freno de estacionamiento se libera
automáticamente.
El motor está funcionando.
La puerta del conductor está cerrada.
El cinturón de seguridad del conductor
está abrochado.
(Transmisión manual)
La palanca de cambio se encuentra en
una posición diferente de punto muerto.
El pedal del embrague se pisa a la mitad
(Transmisión automática)
La palanca selectora se encuentra en la
posición D, M o R
NOTA
Si algo como el pie del conductor hace
contacto con el pedal del acelerador con
el motor funcionando y freno de
estacionamiento está aplicado, se puede
liberar automáticamente el freno de
estacionamiento. Si no tiene la intención
de conducir inmediatamente, cambie la
palanca de cambios (transmisión manual)
a la posición de punto muerto o cambie la
palanca selectora (transmisión
automática) a la posición P o N.
▼ Luces de advertencia
La advertencia se enciende cuando el
sistema tiene un malfuncionamiento.
Consulte el apartado Consulte al
concesionario autorizado Mazda y haga
inspeccionar el vehículo en la página
7-48.
▼ Indicador de desgaste de pastillas de
freno
Cuando se desgastan las pastillas de freno
de disco, los indicadores de desgaste
incorporados entran en contacto con las
placas de disco. Esto produce un chirrido
que le avisa al conductor que debe
cambiar las pastillas de freno.
Cuando escuche este ruido, consulte a un
técnico experto, le recomendamos un
técnico autorizado Mazda tan pronto como
sea posible.
ADVERTENCIA
No conduzca con almohadillas de discos
gastadas:
Conducir con las pastillas de freno
desgastadas es peligroso. Los frenos
pueden fallar y provocar un accidente
serio. Lo antes posible tan pronto como
comience a escuchar el chirrido del
indicador de desgaste de almohadilla de
freno consulte a un técnico experto, le
recomendamos un técnico autorizado
Mazda.
Al conducir
Frenos
4-118
CX-5_8HD7-SP-18K_Edition1
2018-9-25 9:54:30

NOTA
En condiciones de alta humedad, se
pueden escuchar ruidos en los frenos,
como chirrido de frenos o crujido de los
frenos. Esto no indica que haya un
funcionamiento incorrecto.
▼Frenado asistido
Durante el frenado en caso de emergencia
cuando es necesario pisar el pedal de freno
con más fuerza, el sistema de frenado
asistido le brinda asistencia al frenado de
manera de mejorar el rendimiento de
frenado.

Cuando pisa el pedal de freno con fuerza o
lo pisa a más rápidamente, los frenos se
aplican firmemente.
NOTA
Cuando pisa el pedal de freno con
fuerza o lo pisa a más rápidamente, el
pedal se sentirá suave pero los frenos se
aplicarán firmemente. Este es un efecto
normal del frenado asistido y no indica
ningún malfuncionamiento.
Cuando el pedal de freno se pisa con
fuerza o se pisa más rápidamente,
podría escuchar un ruido de
funcionamiento del motor/bomba. Este
es un efecto normal del frenado asistido
y no indica ningún malfuncionamiento.
El equipo de frenado asistido no
reemplaza la funcionalidad del sistema
de frenos principal del vehículo.
Al conducir
Frenos
4-119
CX-5_8HD7-SP-18K_Edition1
2018-9-25 9:54:30

AUTOHOLD
La función AUTOHOLD mantiene parado el vehículo de forma automática, incluso si retira
el pie del pedal del freno. El mejor momento para utilizar esta función es cuando esté parado
en un atasco o en un semáforo. Los frenos se liberan al reanudar la marcha del vehículo, al
soltar el pedal del embrague con la palanca de cambios en una posición que no sea la
posición de punto muerto (vehículo con transmisión manual) o al pisar el pedal del
acelerador (vehículo con transmisión automática).
ADVERTENCIA
No se fíe completamente de la función AUTOHOLD:
La función AUTOHOLD se ha diseñado únicamente para ayudar al funcionamiento del freno
cuando el vehículo está detenido. No accionar los frenos y fiarse únicamente de la función
AUTOHOLD es algo peligroso y puede provocar un accidente inesperado si el vehículo se
mueve de forma repentina. Accione los frenos adecuadamente en función de las condiciones
de la calzada y del entorno.
No retire el pie del pedal del freno con el vehículo detenido en una pendiente acusada:
Dado que existe la posibilidad de que el vehícu lo no se mantenga parado mediante la función
AUTOHOLD, el vehículo se podría mover de forma inesperada y provocar un accidente.
No utilice la función AUTOHOLD sobre calzadas resbaladizas, como calzadas con hielo o
nieve, ni en caminos sin pavimentar:
Incluso en el caso de que el vehículo se ma ntenga parado mediante la función AUTOHOLD, el
vehículo se podría mover de forma inesperada y provocar un accidente. Accione el pedal del
acelerador, los frenos o el volant e según corresponda en cada caso.
Pise inmediatamente el pedal del freno en los siguientes casos:
Dado que la función AUTOHOLD se puede cancel ar de forma forzada, el vehículo se podría
mover de forma inesperada y provocar un accidente.
 La advertencia de la solicitud de funcionamiento del pedal del freno (rojo) parpadea y la
advertencia sonora se activan al mismo tiempo.
(Rojo)
Al conducir
Frenos
4-120
CX-5_8HD7-SP-18K_Edition1 2018-9-25 9:54:30

Se muestra el mensaje [Mantenimiento de frenos no disponible, pise el freno para mantener
la posición] en la Exhibición de multinformació n y la advertencia sonora se activa al mismo
tiempo.
Aplique siempre el freno de estacionamiento al estacionar el vehículo:
De no hacerlo, en situaciones de riesgo, el vehículo se podría mover de forma inesperada y
provocar un accidente. Al estacionar el vehículo, coloque la palanca selectora en la posición P
(vehículo con transmisión automática) y aplique el freno de estacionamiento.
PRECAUCIÓN
Si deja de accionar el pedal del acelerador antes de que el vehículo empiece a moverse, se
podría reducir la fuerza de retención del vehículo en la posición de parado. Pise con fuerza el
pedal del freno o el pedal del acelerador para acelerar el vehículo.
NOTA
En las siguientes condiciones, se está produciendo un problema con la función
AUTOHOLD. Haga que un técnico experto inspeccione su vehículo, le recomendamos
acudir a un técnico autorizado Mazda tan pronto como sea posible.
La advertencia de solicitud de funcionamient o del pedal del freno (rojo) del tablero de
instrumentos parpadea y la advertencia sonora se activan durante unos 5 segundos
mientras la función AUTOHOLD está en funcionamiento o al pulsar el interruptor
AUTOHOLD.
Aparece un mensaje en la exhibición de multinformación y se activa una advertencia
sonora durante unos 5 segundos la función AUTOHOLD está en funcionamiento o al
pulsar el interruptor AUTOHOLD.
Si coloca el conmutador de arranque en la posición OFF con la función AUTOHOLD
activa, el freno de estacionamiento se accionará automáticamente para ayudarle a
estacionar el vehículo.
Al conducir
Frenos
4-121
CX-5_8HD7-SP-18K_Edition1 2018-9-25 9:54:30

La función AUTOHOLD se cancela cuando la palanca selectora o la palanca de cambios
se cambia a la posición R con el vehículo en un lugar plano, o en una pendiente mirando
hacia arriba (como se muestra abajo).
Suelo nivelado
: Conducción en marcha atrás (palanca selectora/palanca de cambio\
s en la posición R)
El vehículo se
inclina hacia delante El vehículo se inclina
hacia atrás
AUTOHOLD: Funciona AUTOHOLD:
No funciona, cancelado
AUTOHOLD: No funciona, cancelado
▼
El sistema AUTOHOLD está
activado
Pulse el interruptor AUTOHOLD y el
indicador de espera del sistema
AUTOHOLD se encenderá, y la función
AUTOHOLD se activará.
Indicador de función
AUTOHOLD en pausa
NOTA
Cuando se cumplan todas las condiciones
indicadas a continuación, el indicador de
espera del sistema AUTOHOLD se
encenderá al pulsar el interruptor
AUTOHOLD y la función AUTOHOLD se
activará.
El conmutador de arranque está en la
posición ON (el motor se pone en
marcha o se detiene mediante el sistema
i-stop).
El cinturón de seguridad del conductor
está abrochado.
La puerta del conductor está cerrada.
No hay ningún problema con la función
AUTOHOLD.
Para accionar la función AUTOHOLD
y accionar los frenos
1. Pise el pedal de freno y detenga completamente su vehículo.
2. El indicador de función AUTOHOLD activa del tablero de instrumentos se
enciende y los frenos quedan
accionados.
Al conducir
Frenos
4-122
CX-5_8HD7-SP-18K_Edition1 2018-9-25 9:54:30
