2020 JEEP COMPASS Notice d'entretien (in French)

215

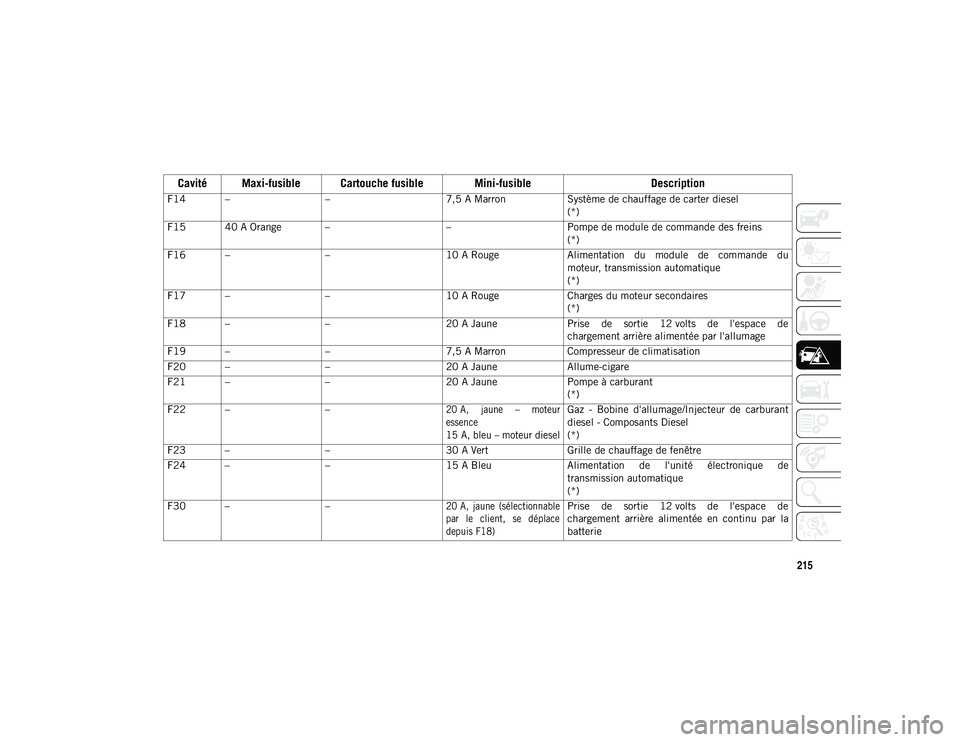

F14 ––7,5 A Marron Système de chauffage de carter diesel
(*)
F15 40 A Orange – –Pompe de module de commande des freins
(*)
F16 – –10 A Rouge Alimentation du module de commande du
moteur, transmission automatique
(*)
F17 – –10 A Rouge Charges du moteur secondaires
(*)
F18 – –20 A Jaune Prise de sortie 12 volts de l'espace de
chargement arrière alimentée par l'allumage
F19 – –7,5 A Marron Compresseur de climatisation
F20 – –20 A Jaune Allume-cigare
F21 – –20 A Jaune Pompe à carburant
(*)
F22 – –
20 A, jaune – moteur
essence

15 A, bleu – moteur diesel
Gaz - Bobine d'allumage/Injecteur de carburant
diesel - Composants Diesel
(*)
F23 – –30 A Vert Grille de chauffage de fenêtre
F24 – –15 A Bleu Alimentation de l'unité électronique de
transmission automatique
(*)
F30 – –
20 A, jaune (sélectionnable
par le client, se déplace
depuis F18)
Prise de sortie 12 volts de l'espace de
chargement arrière alimentée en continu par la
batterie
Cavité Maxi-fusible Cartouche fusible Mini-fusible
Description
20_MP_UG_FR_EU_t.book Page 215

EN CAS D'URGENCE
216

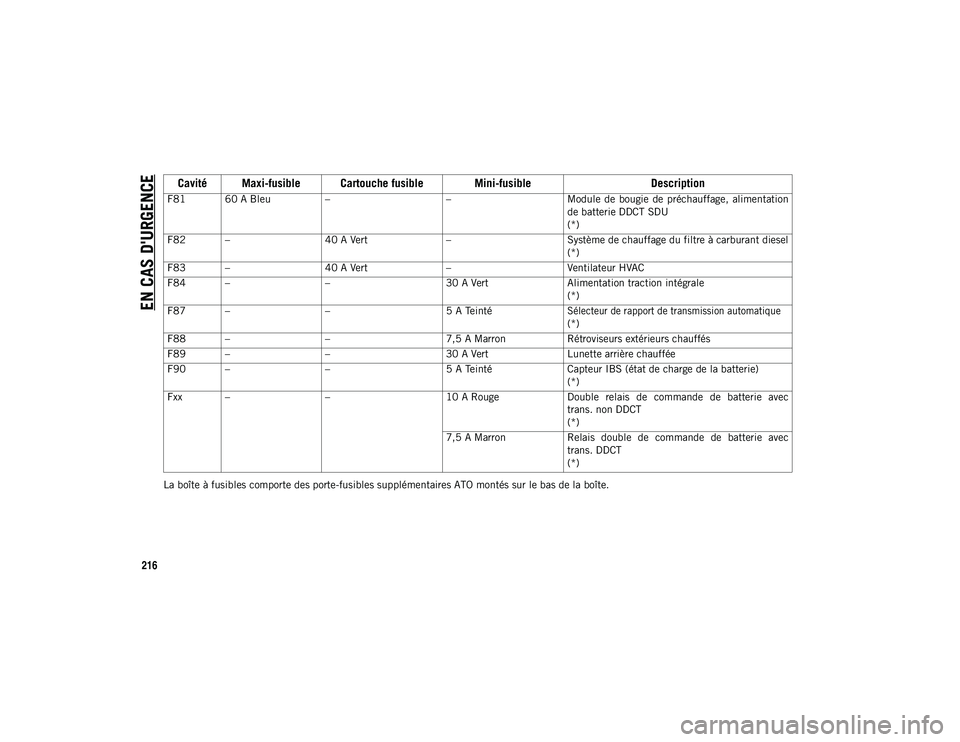

La boîte à fusibles comporte des porte-fusibles supplémentaires ATO montés sur le bas de la boîte.F81 60 A Bleu
––Module de bougie de préchauffage, alimentation
de batterie DDCT SDU
(*)
F82 – 40 A Vert–Système de chauffage du filtre à carburant diesel
(*)
F83 – 40 A Vert–Ventilateur HVAC
F84 – –30 A Vert Alimentation traction intégrale
(*)
F87 – –5 A Teinté
Sélecteur de rapport de transmission automatique

(*)
F88 – –7,5 A Marron Rétroviseurs extérieurs chauffés
F89 – –30 A Vert Lunette arrière chauffée
F90 – –5 A Teinté Capteur IBS (état de charge de la batterie)
(*)
Fxx – –10 A Rouge Double relais de commande de batterie avec
trans. non DDCT
(*)
7,5 A Marron Relais double de commande de batterie avec
trans. DDCT
(*)
Cavité Maxi-fusible Cartouche fusible Mini-fusible Description
20_MP_UG_FR_EU_t.book Page 216

217

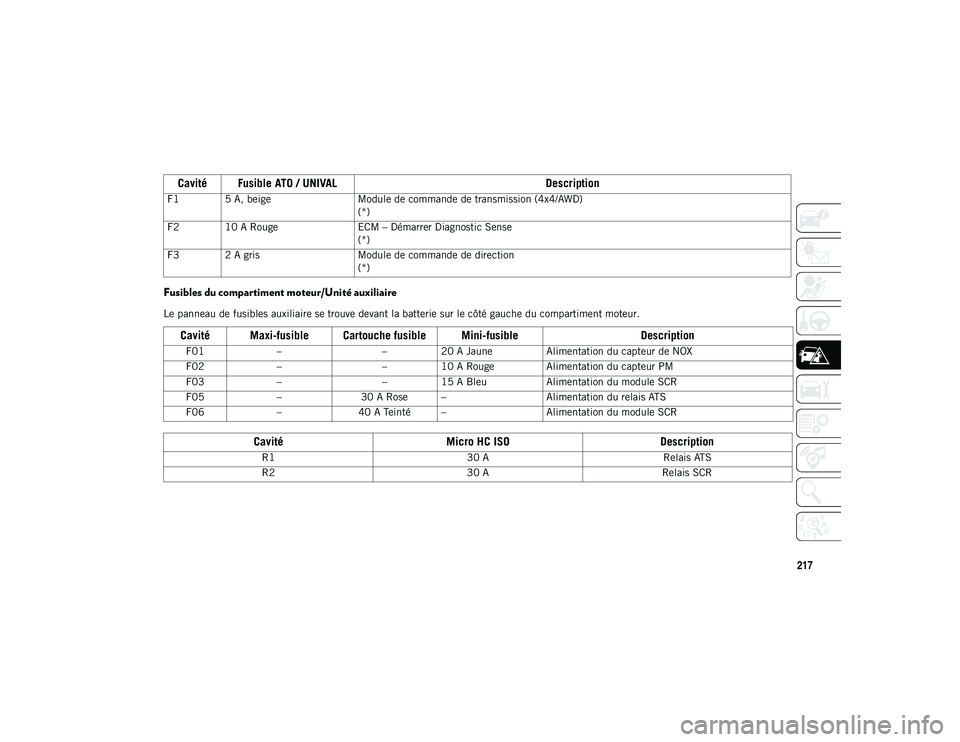

Fusibles du compartiment moteur/Unité auxiliaire
Le panneau de fusibles auxiliaire se trouve devant la batterie sur le côté gauche du compartiment moteur.
Cavité Fusible ATO / UNIVALDescription
F1 5 A, beigeModule de commande de transmission (4x4/AWD)
(*)
F2 10 A Rouge ECM – Démarrer Diagnostic Sense
(*)
F3 2 A gris Module de commande de direction
(*)
Cavité Maxi-fusible Cartouche fusible Mini-fusible Description
F01– –20 A Jaune Alimentation du capteur de NOX
F02 – –10 A Rouge Alimentation du capteur PM
F03 – –15 A Bleu Alimentation du module SCR
F05 –30 A Rose – Alimentation du relais ATS
F06 –40 A Teinté – Alimentation du module SCR
CavitéMicro HC ISO Description
R1 30 ARelais ATS
R2 30 ARelais SCR
20_MP_UG_FR_EU_t.book Page 217

EN CAS D'URGENCE
218
Fusibles intérieurs
Le panneau de fusibles intérieur se situe dans l'habitacle, sur le tableau de bord latéral gauche sous le tableau de bord.
REMARQUE:
Les fusibles des systèmes de sécurité (indiqués par *) doivent être réparés par un concessionnaire agréé.
Cavité Lame fusibleDescription
F31 7,5 A Marron Contrôleur de protection des occupants
F3320 A Jaune Moteur de lève-vitre passager
F34 20 A Jaune Moteur de lève-vitre conducteur
F36 20 A Jaune
Module anti-intrusion/sirène, radio, port UCI/USB, VSU, commande de chauffage-climatisation,
verrouillage de direction électronique, rétroviseurs motorisés rabattables, passerelle de sécurité/DTV

F37 10 A Rouge Tableau de bord, module de commande de transmission, vitesse adaptative, soufflerie ECC (HVAC)
(*)
F38 20 A Jaune Verrouillage/déverrouillage de porte, déverrouillage de hayon
F42 7,5 A Marron Module du système de freinage, direction assistée électrique (*)
F43 20 A Jaune Pompe de lave-glace avant et arrière
F47 20 A Jaune Relevage de la fenêtre arrière gauche
F48 20 A Jaune Relevage de la fenêtre arrière droite
F49 7,5 A Marron Aide au stationnement, angle mort, stabilisateur de tension, capteur d'humidité, verrouillage de direction électronique, capteur de température, rétroviseur, sièges chauffants, détecteur de
lumière et de pluie, commutateur de démarrage/d'arrêt
(*)
F50 7,5 A Marron Contrôleur de protection des occupants (*)
20_MP_UG_FR_EU_t.book Page 218

219

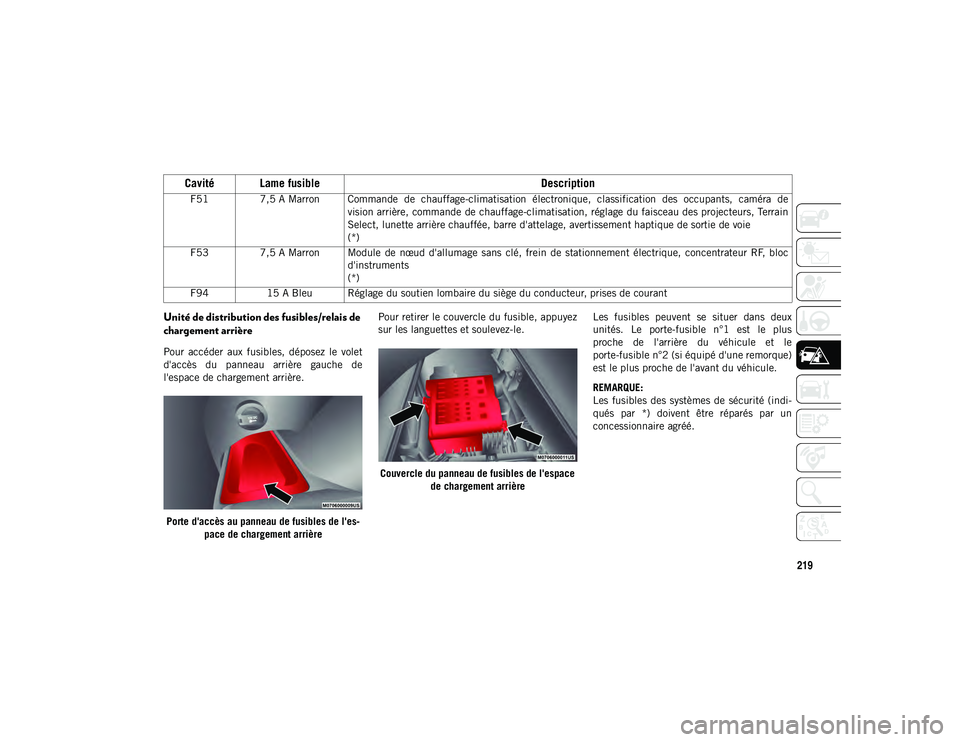

Unité de distribution des fusibles/relais de
chargement arrière
Pour accéder aux fusibles, déposez le volet
d'accès du panneau arrière gauche de
l'espace de chargement arrière.Porte d'accès au panneau de fusibles de l'es -
pace de chargement arrière Pour retirer le couvercle du fusible, appuyez
sur les languettes et soulevez-le.
Couvercle du panneau de fusibles de l'espace de chargement arrière Les fusibles peuvent se situer dans deux
unités. Le porte-fusible n°1 est le plus
proche de l'arrière du véhicule et le
porte-fusible n°2 (si équipé d'une remorque)
est le plus proche de l'avant du véhicule.
REMARQUE:
Les fusibles des systèmes de sécurité (indi-
qués par *) doivent être réparés par un
concessionnaire agréé.
F51 7,5 A Marron Commande de chauffage-climatisation électronique, classification des occupants, caméra de
vision arrière, commande de chauffage-climatisation, réglage du faisceau des projecteurs, Terrain
Select, lunette arrière chauffée, barre d'attelage, avertissement haptique de sortie de voie
(*)
F53 7,5 A Marron Module de nœud d'allumage sans clé, frein de stationnement électrique, concentrateur RF, bloc d'instruments
(*)
F94 15 A Bleu Réglage du soutien lombaire du siège du conducteur, prises de courant
Cavité Lame fusible Description
20_MP_UG_FR_EU_t.book Page 219

EN CAS D'URGENCE

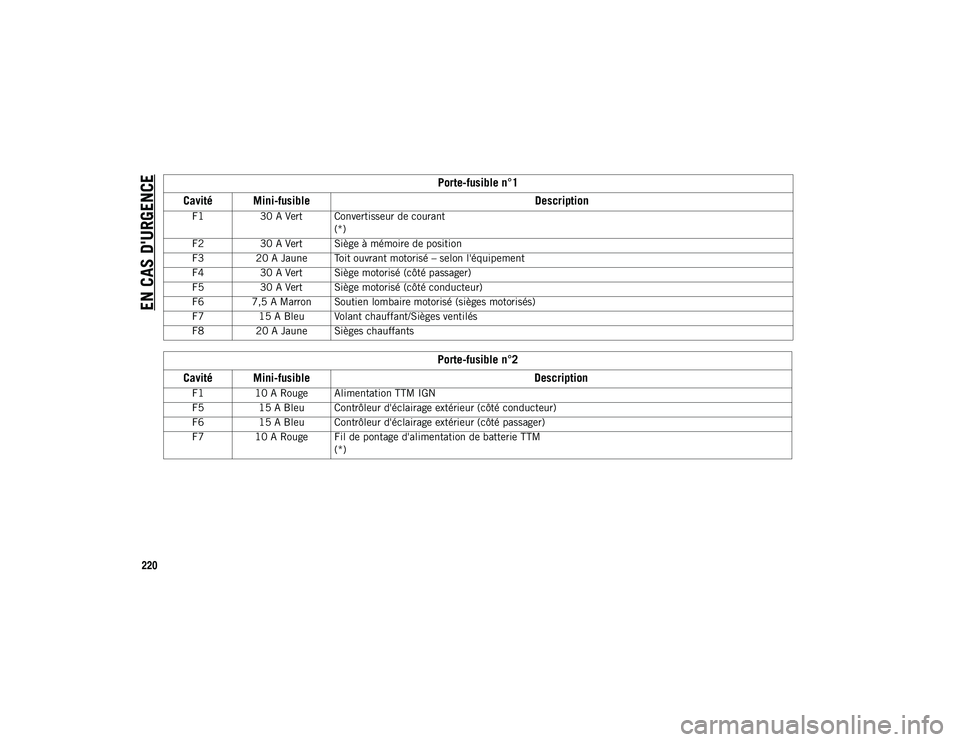

220Porte-fusible n°1
Cavité Mini-fusible Description
F130 A Vert Convertisseur de courant
(*)
F2 30 A Vert Siège à mémoire de position
F3 20 A Jaune Toit ouvrant motorisé – selon l'équipement
F4 30 A Vert Siège motorisé (côté passager)
F5 30 A Vert Siège motorisé (côté conducteur)
F6 7,5 A Marron Soutien lombaire motorisé (sièges motorisés) F7 15 A Bleu Volant chauffant/Sièges ventilés
F8 20 A Jaune Sièges chauffants
Porte-fusible n°2
Cavité Mini-fusible Description
F1 10 A Rouge Alimentation TTM IGN
F515 A Bleu Contrôleur d'éclairage extérieur (côté conducteur)
F6 15 A Bleu Contrôleur d'éclairage extérieur (côté passager)
F7 10 A Rouge Fil de pontage d'alimentation de batterie TTM (*)
20_MP_UG_FR_EU_t.book Page 220

221
(A continué)
(A continué)
Sur le support d'unité de distribution des fusibles/relais du chargement arrière, il y a un porte-maxi fusible pour le hayon motorisé et un
porte-fusible ATO/Uni Val pour le système audio Hi-fi.
MISE SUR CRIC ET CHANGE
-
MENT DE ROUE
Cavité Maxi-fusible Description
F01 30 A VertHayon motorisé
CavitéFusible ATO/Uni-Val Description
F0225 A transparent Système audio Hi-fi
AVERTISSEMENT!
Ne tentez pas de changer une roue au
bord de la route du côté de la circulation.
Ecartez-vous suffisamment de la route
pour éviter d'être heurté par d'autres
véhicules lorsque vous installez le cric
en vue d'un changement de roue.
Il est dangereux de se tenir sous un véhi-
cule soutenu par un cric. Le véhicule
peut glisser hors du cric et vous tomber
dessous. Vous pourriez être écrasé. Ne
placez jamais aucune partie de votre
corps sous un véhicule soutenu par un
cric. Si vous devez accéder au-dessous
du véhicule, conduisez-le dans un centre
de services où il peut être placé sur un
élévateur.
AVERTISSEMENT! (A continué)
Ne faites jamais démarrer ou tourner le
moteur d'un véhicule mis sur cric.
Le cric est conçu uniquement pour servir
à changer les roues. N'utilisez pas le cric
pour soulever le véhicule en vue d'une
réparation. Le véhicule ne devrait être
mis sur cric que sur une surface ferme.
Evitez les endroits verglacés ou glis-
sants.
AVERTISSEMENT! (A continué)
20_MP_UG_FR_EU_t.book Page 221

EN CAS D'URGENCE
222
Emplacement du cric/rangement de la roue
de secours
Selon l'équipement, le cric et les outils se
trouvent dans l'espace de rangement arrière,
en dessous de la roue de secours.Emplacement du cric et des outils
1. Ouvrez le hayon.
2. Soulevez le couvercle d'accès à l'aide de la poignée du plancher de chargement. Poignée du plancher de chargement
3. Déposez la fixation retenant la roue de secours, et sortez la roue de secours du
véhicule. Vous trouverez le cric et les
outils en dessous.
Fixation de la roue de secours 4. Déposez la cheville de positionnement
du milieu, tournez le cric dans le sens
inverse des aiguilles d'une montre, et
soulevez-le du plateau de mousse.
5. Déposez le cric et la clé pour boulon de roue.
Cric et outils
1 – Cric
2 – Cheville de positionnement
3 – Clé pour boulon de roue
4 – Entonnoir d'urgence
5 – Tournevis
1 – Clé pour boulon de roue
2 – Cric
3 – Entonnoir d'urgence
4 – Tournevis
5 – Cheville de positionnement
20_MP_UG_FR_EU_t.book Page 222
