2020 JEEP COMPASS Notice d'entretien (in French)

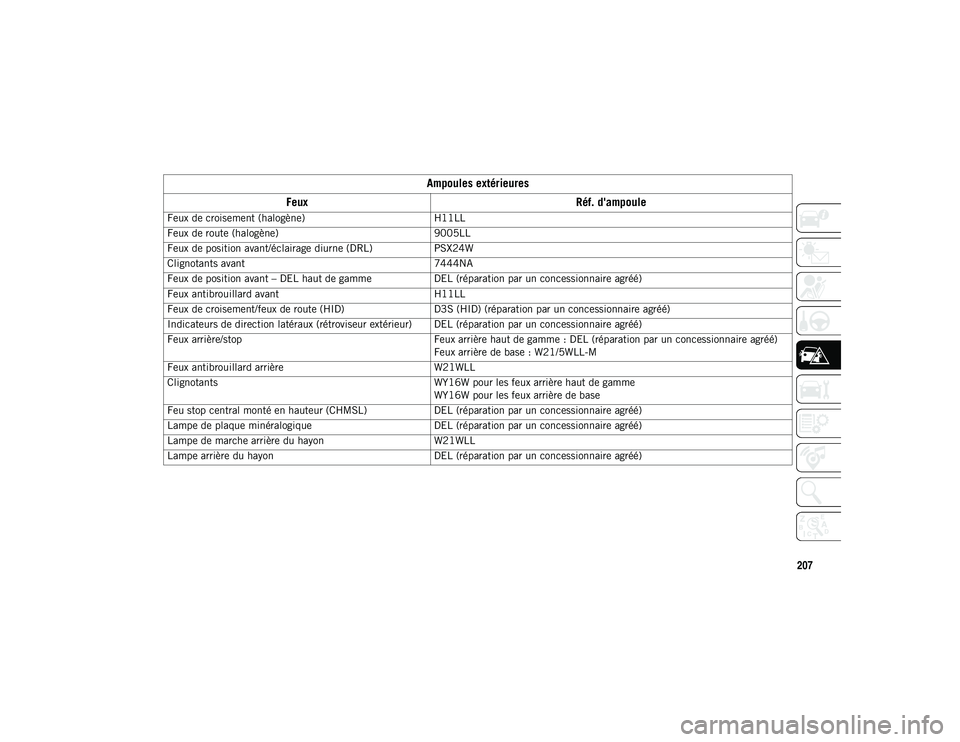

207
Ampoules extérieures
Feux Réf. d'ampoule
Feux de croisement (halogène) H11LL
Feux de route (halogène) 9005LL
Feux de position avant/éclairage diurne (DRL) PSX24W
Clignotants avant 7444NA
Feux de position avant – DEL haut de gamme DEL (réparation par un concessionnaire agréé)
Feux antibrouillard avant H11LL
Feux de croisement/feux de route (HID) D3S (HID) (réparation par un concessionnaire agréé)
Indicateurs de direction latéraux (rétroviseur extérieur) DEL (réparation par un concessionnaire agréé)
Feux arrière/stop Feux arrière haut de gamme : DEL (réparation par un concessionnaire agréé)
Feux arrière de base : W21/5WLL-M
Feux antibrouillard arrière W21WLL
Clignotants WY16W pour les feux arrière haut de gamme
WY16W pour les feux arrière de base
Feu stop central monté en hauteur (CHMSL) DEL (réparation par un concessionnaire agréé)
Lampe de plaque minéralogique DEL (réparation par un concessionnaire agréé)
Lampe de marche arrière du hayon W21WLL
Lampe arrière du hayon DEL (réparation par un concessionnaire agréé)
20_MP_UG_FR_EU_t.book Page 207

EN CAS D'URGENCE

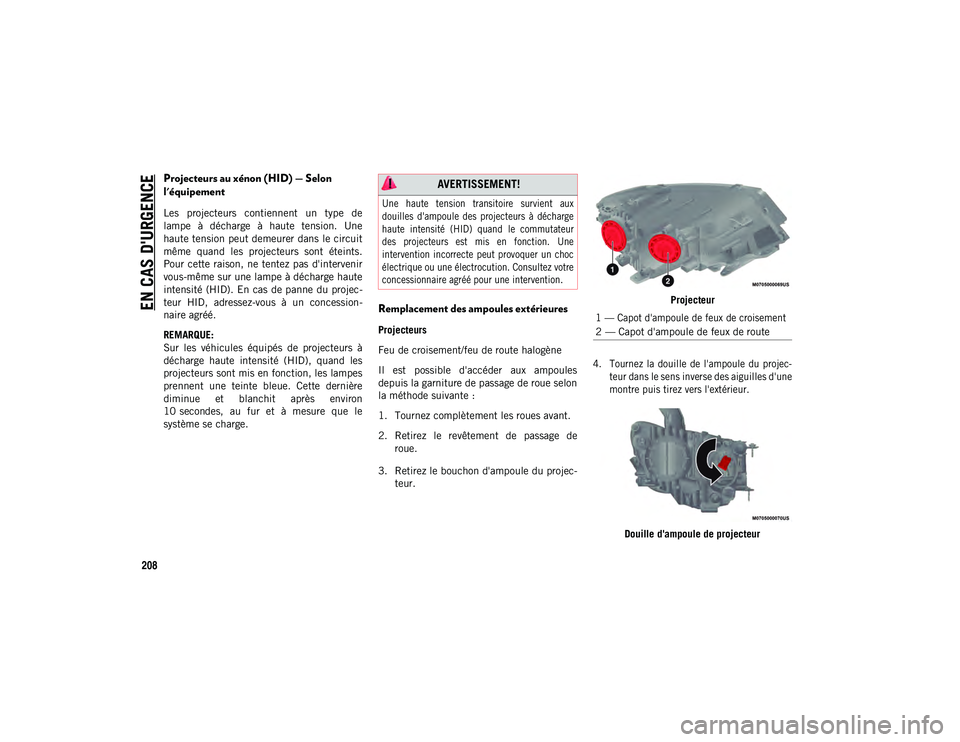

208
Projecteurs au xénon (HID) — Selon
l'équipement
Les projecteurs contiennent un type de
lampe à décharge à haute tension. Une
haute tension peut demeurer dans le circuit
même quand les projecteurs sont éteints.
Pour cette raison, ne tentez pas d'intervenir
vous-même sur une lampe à décharge haute
intensité (HID). En cas de panne du projec-
teur HID, adressez-vous à un concession-
naire agréé.
REMARQUE:
Sur les véhicules équipés de projecteurs à
décharge haute intensité (HID), quand les
projecteurs sont mis en fonction, les lampes
prennent une teinte bleue. Cette dernière
diminue et blanchit après environ
10 secondes, au fur et à mesure que le
système se charge.
Remplacement des ampoules extérieures
Projecteurs
Feu de croisement/feu de route halogène
Il est possible d'accéder aux ampoules
depuis la garniture de passage de roue selon
la méthode suivante :
1. Tournez complètement les roues avant.
2. Retirez le revêtement de passage deroue.
3. Retirez le bouchon d'ampoule du projec- teur. Projecteur

4. Tournez la douille de l'ampoule du projec- teur dans le sens inverse des aiguilles d'une
montre puis tirez vers l'extérieur.

Douille d'ampoule de projecteur
AVERTISSEMENT!

Une haute tension transitoire survient aux
douilles d'ampoule des projecteurs à décharge
haute intensité (HID) quand le commutateur
des projecteurs est mis en fonction. Une
intervention incorrecte peut provoquer un choc
électrique ou une électrocution. Consultez votre
concessionnaire agréé pour une intervention.

1 — Capot d'ampoule de feux de croisement

2 — Capot d'ampoule de feux de route
20_MP_UG_FR_EU_t.book Page 208

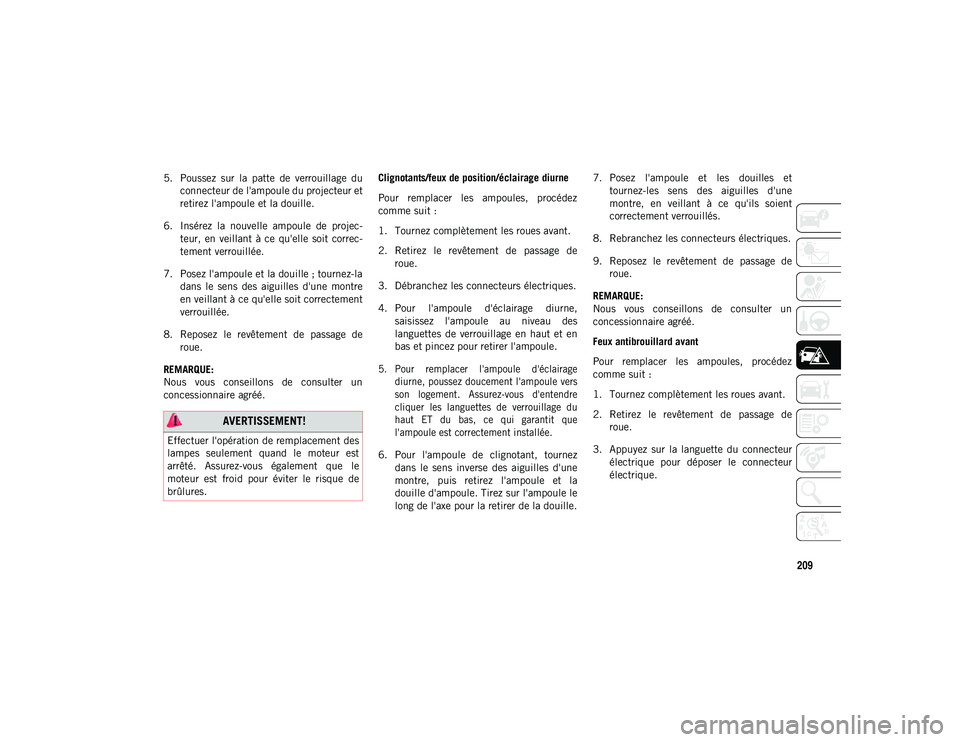

209
5. Poussez sur la patte de verrouillage duconnecteur de l'ampoule du projecteur et
retirez l'ampoule et la douille.
6. Insérez la nouvelle ampoule de projec- teur, en veillant à ce qu'elle soit correc-
tement verrouillée.
7. Posez l'ampoule et la douille ; tournez-la dans le sens des aiguilles d'une montre
en veillant à ce qu'elle soit correctement
verrouillée.
8. Reposez le revêtement de passage de roue.
REMARQUE:
Nous vous conseillons de consulter un
concessionnaire agréé. Clignotants/feux de position/éclairage diurne
Pour remplacer les ampoules, procédez
comme suit :
1. Tournez complètement les roues avant.
2. Retirez le revêtement de passage de
roue.
3. Débranchez les connecteurs électriques.
4. Pour l'ampoule d'éclairage diurne, saisissez l'ampoule au niveau des
languettes de verrouillage en haut et en
bas et pincez pour retirer l'ampoule.

5. Pour remplacer l'ampoule d'éclairage diurne, poussez doucement l'ampoule vers
son logement. Assurez-vous d'entendre
cliquer les languettes de verrouillage du
haut ET du bas, ce qui garantit que
l'ampoule est correctement installée.

6. Pour l'ampoule de clignotant, tournez dans le sens inverse des aiguilles d'une
montre, puis retirez l'ampoule et la
douille d'ampoule. Tirez sur l'ampoule le
long de l'axe pour la retirer de la douille. 7. Posez l'ampoule et les douilles et
tournez-les sens des aiguilles d'une
montre, en veillant à ce qu'ils soient
correctement verrouillés.
8. Rebranchez les connecteurs électriques.
9. Reposez le revêtement de passage de roue.
REMARQUE:
Nous vous conseillons de consulter un
concessionnaire agréé.
Feux antibrouillard avant
Pour remplacer les ampoules, procédez
comme suit :
1. Tournez complètement les roues avant.
2. Retirez le revêtement de passage de roue.
3. Appuyez sur la languette du connecteur électrique pour déposer le connecteur
électrique.
AVERTISSEMENT!
Effectuer l'opération de remplacement des
lampes seulement quand le moteur est
arrêté. Assurez-vous également que le
moteur est froid pour éviter le risque de
brûlures.
20_MP_UG_FR_EU_t.book Page 209

EN CAS D'URGENCE

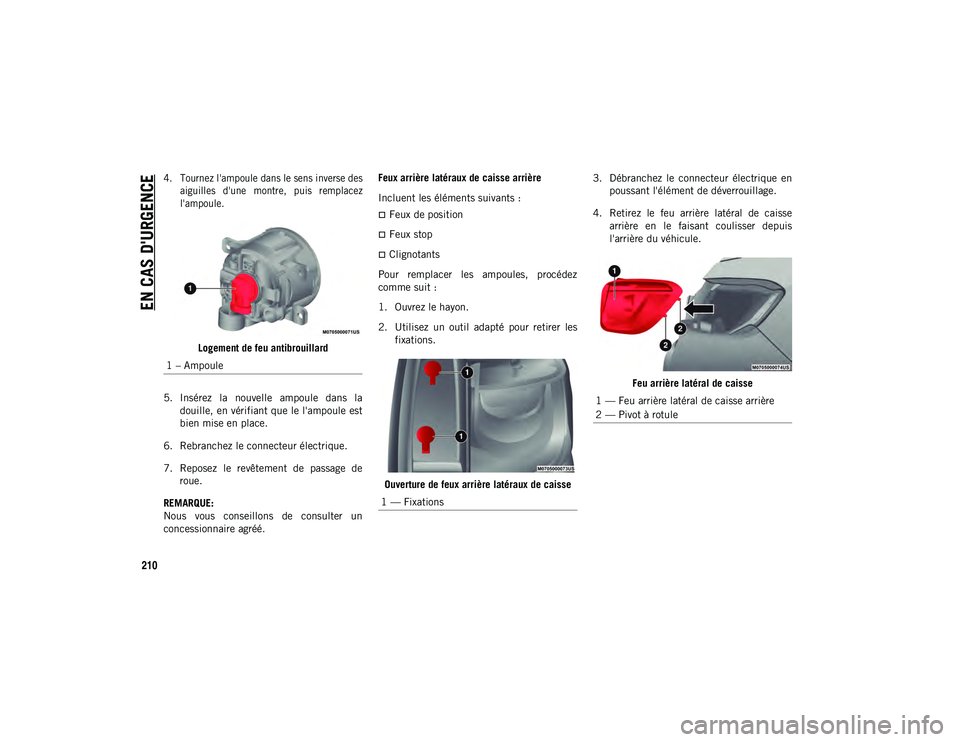

210

4. Tournez l'ampoule dans le sens inverse desaiguilles d'une montre, puis remplacez
l'ampoule.

Logement de feu antibrouillard
5. Insérez la nouvelle ampoule dans la douille, en vérifiant que le l'ampoule est
bien mise en place.
6. Rebranchez le connecteur électrique.
7. Reposez le revêtement de passage de roue.
REMARQUE:
Nous vous conseillons de consulter un
concessionnaire agréé. Feux arrière latéraux de caisse arrière
Incluent les éléments suivants :
Feux de position
Feux stop
Clignotants
Pour remplacer les ampoules, procédez
comme suit :
1. Ouvrez le hayon.
2. Utilisez un outil adapté pour retirer les fixations.
Ouverture de feux arrière latéraux de caisse 3. Débranchez le connecteur électrique en
poussant l'élément de déverrouillage.
4. Retirez le feu arrière latéral de caisse arrière en le faisant coulisser depuis
l'arrière du véhicule.
Feu arrière latéral de caisse
1 – Ampoule
1 — Fixations
1 — Feu arrière latéral de caisse arrière
2 — Pivot à rotule
20_MP_UG_FR_EU_t.book Page 210

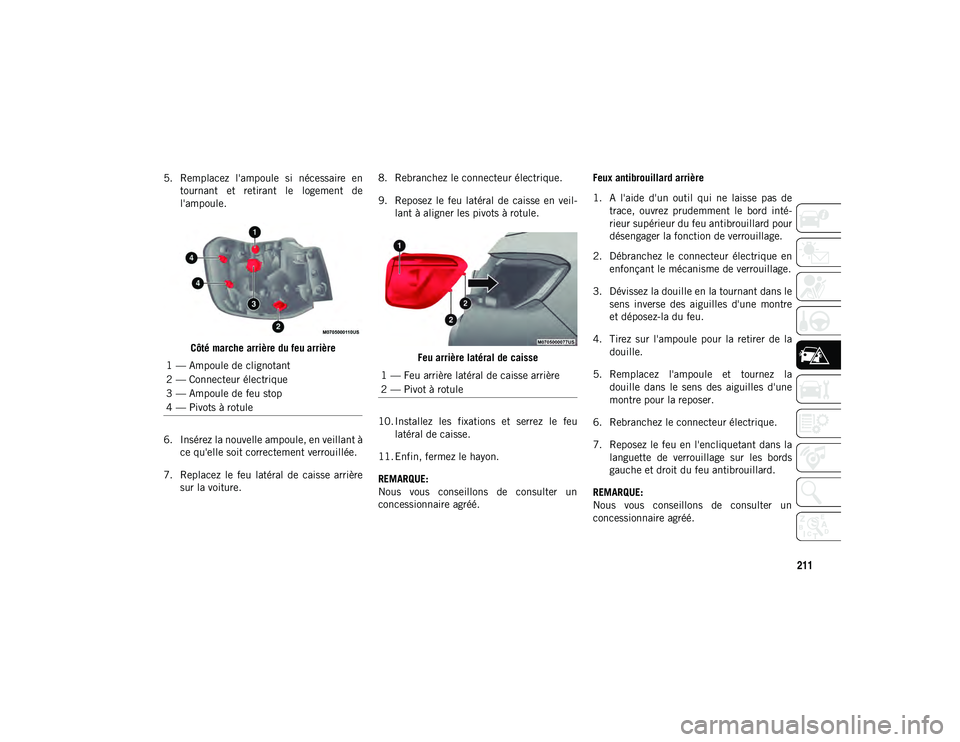

211
5. Remplacez l'ampoule si nécessaire entournant et retirant le logement de
l'ampoule.
Côté marche arrière du feu arrière
6. Insérez la nouvelle ampoule, en veillant à ce qu'elle soit correctement verrouillée.
7. Replacez le feu latéral de caisse arrière sur la voiture. 8. Rebranchez le connecteur électrique.
9. Reposez le feu latéral de caisse en veil-
lant à aligner les pivots à rotule.
Feu arrière latéral de caisse
10. Installez les fixations et serrez le feu latéral de caisse.
11. Enfin, fermez le hayon.
REMARQUE:
Nous vous conseillons de consulter un
concessionnaire agréé. Feux antibrouillard arrière
1. A l'aide d'un outil qui ne laisse pas de
trace, ouvrez prudemment le bord inté-
rieur supérieur du feu antibrouillard pour
désengager la fonction de verrouillage.
2. Débranchez le connecteur électrique en enfonçant le mécanisme de verrouillage.
3. Dévissez la douille en la tournant dans le sens inverse des aiguilles d'une montre
et déposez-la du feu.
4. Tirez sur l'ampoule pour la retirer de la douille.
5. Remplacez l'ampoule et tournez la douille dans le sens des aiguilles d'une
montre pour la reposer.
6. Rebranchez le connecteur électrique.
7. Reposez le feu en l'encliquetant dans la languette de verrouillage sur les bords
gauche et droit du feu antibrouillard.
REMARQUE:
Nous vous conseillons de consulter un
concessionnaire agréé.
1 — Ampoule de clignotant
2 — Connecteur électrique
3 — Ampoule de feu stop
4 — Pivots à rotule
1 — Feu arrière latéral de caisse arrière
2 — Pivot à rotule
20_MP_UG_FR_EU_t.book Page 211

EN CAS D'URGENCE

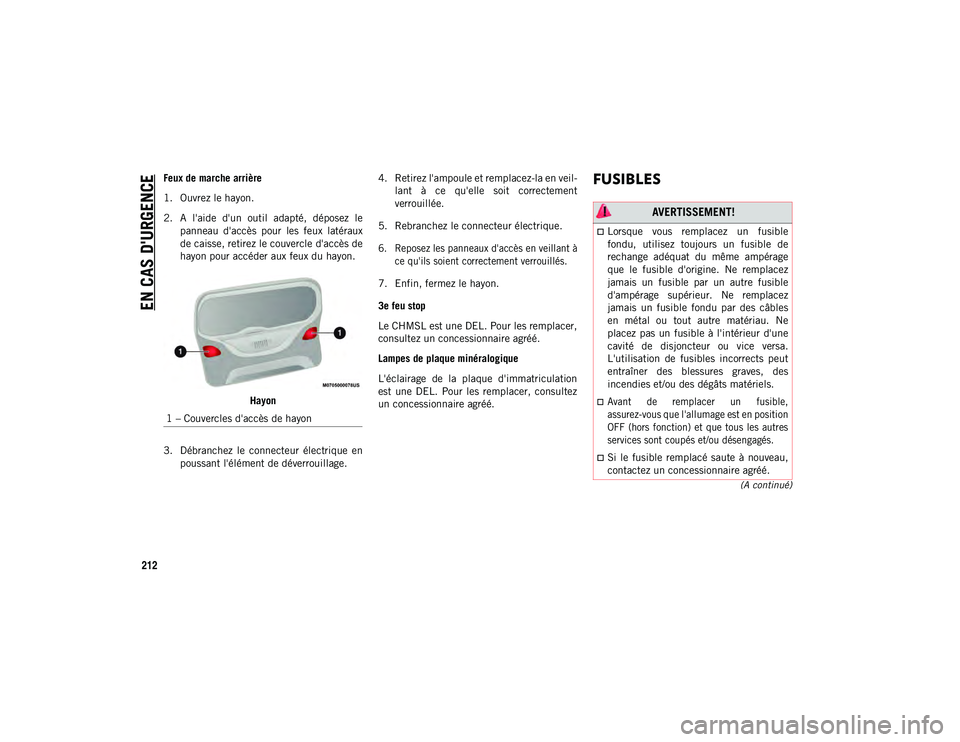

212
(A continué)
Feux de marche arrière
1. Ouvrez le hayon.
2. A l'aide d'un outil adapté, déposez lepanneau d'accès pour les feux latéraux
de caisse, retirez le couvercle d'accès de
hayon pour accéder aux feux du hayon.
Hayon
3. Débranchez le connecteur électrique en poussant l'élément de déverrouillage. 4. Retirez l'ampoule et remplacez-la en veil-
lant à ce qu'elle soit correctement
verrouillée.
5. Rebranchez le connecteur électrique.

6. Reposez les panneaux d'accès en veillant à ce qu'ils soient correctement verrouillés.

7. Enfin, fermez le hayon.
3e feu stop
Le CHMSL est une DEL. Pour les remplacer,
consultez un concessionnaire agréé.
Lampes de plaque minéralogique
L'éclairage de la plaque d'immatriculation
est une DEL. Pour les remplacer, consultez
un concessionnaire agréé.FUSIBLES
1 – Couvercles d'accès de hayon
AVERTISSEMENT!
Lorsque vous remplacez un fusible
fondu, utilisez toujours un fusible de
rechange adéquat du même ampérage
que le fusible d'origine. Ne remplacez
jamais un fusible par un autre fusible
d'ampérage supérieur. Ne remplacez
jamais un fusible fondu par des câbles
en métal ou tout autre matériau. Ne
placez pas un fusible à l'intérieur d'une
cavité de disjoncteur ou vice versa.
L'utilisation de fusibles incorrects peut
entraîner des blessures graves, des
incendies et/ou des dégâts matériels.

Avant de remplacer un fusible,
assurez-vous que l'allumage est en position
OFF (hors fonction) et que tous les autres
services sont coupés et/ou désengagés.

Si le fusible remplacé saute à nouveau,
contactez un concessionnaire agréé.
20_MP_UG_FR_EU_t.book Page 212

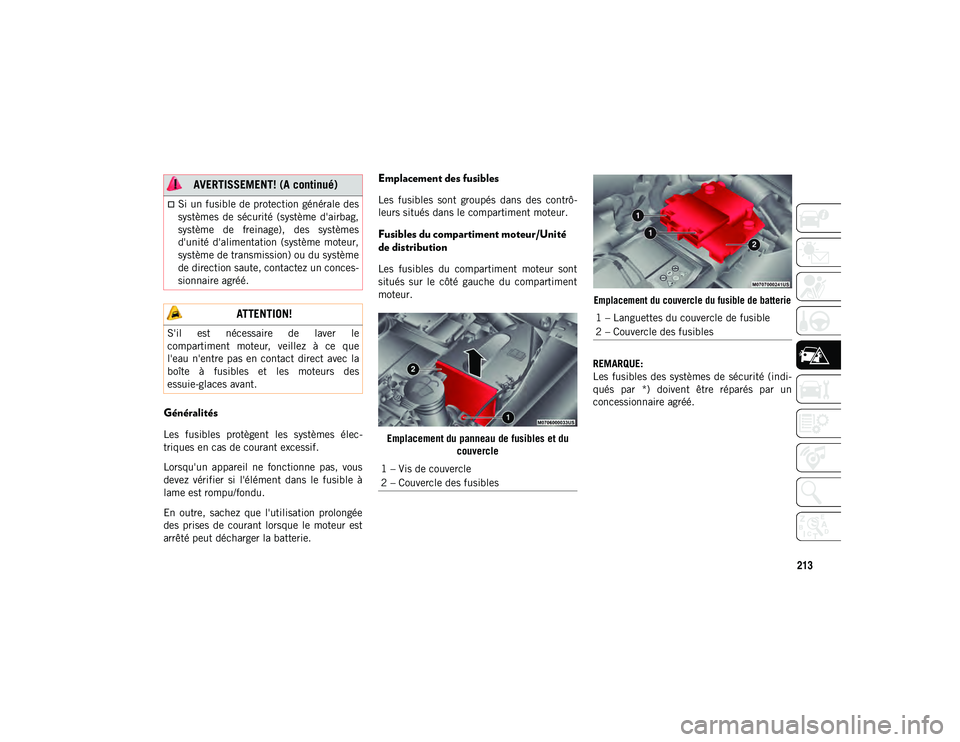

213
Généralités
Les fusibles protègent les systèmes élec-
triques en cas de courant excessif.
Lorsqu'un appareil ne fonctionne pas, vous
devez vérifier si l'élément dans le fusible à
lame est rompu/fondu.
En outre, sachez que l'utilisation prolongée
des prises de courant lorsque le moteur est
arrêté peut décharger la batterie.
Emplacement des fusibles
Les fusibles sont groupés dans des contrô-
leurs situés dans le compartiment moteur.
Fusibles du compartiment moteur/Unité
de distribution
Les fusibles du compartiment moteur sont
situés sur le côté gauche du compartiment
moteur.Emplacement du panneau de fusibles et du couvercle
Emplacement du couvercle du fusible de batterie

REMARQUE:
Les fusibles des systèmes de sécurité (indi-
qués par *) doivent être réparés par un
concessionnaire agréé.
Si un fusible de protection générale des
systèmes de sécurité (système d'airbag,
système de freinage), des systèmes
d'unité d'alimentation (système moteur,
système de transmission) ou du système
de direction saute, contactez un conces-
sionnaire agréé.
ATTENTION!
S'il est nécessaire de laver le
compartiment moteur, veillez à ce que
l'eau n'entre pas en contact direct avec la
boîte à fusibles et les moteurs des
essuie-glaces avant.
AVERTISSEMENT! (A continué)
1 – Vis de couvercle
2 – Couvercle des fusibles
1 – Languettes du couvercle de fusible
2 – Couvercle des fusibles
20_MP_UG_FR_EU_t.book Page 213

EN CAS D'URGENCE

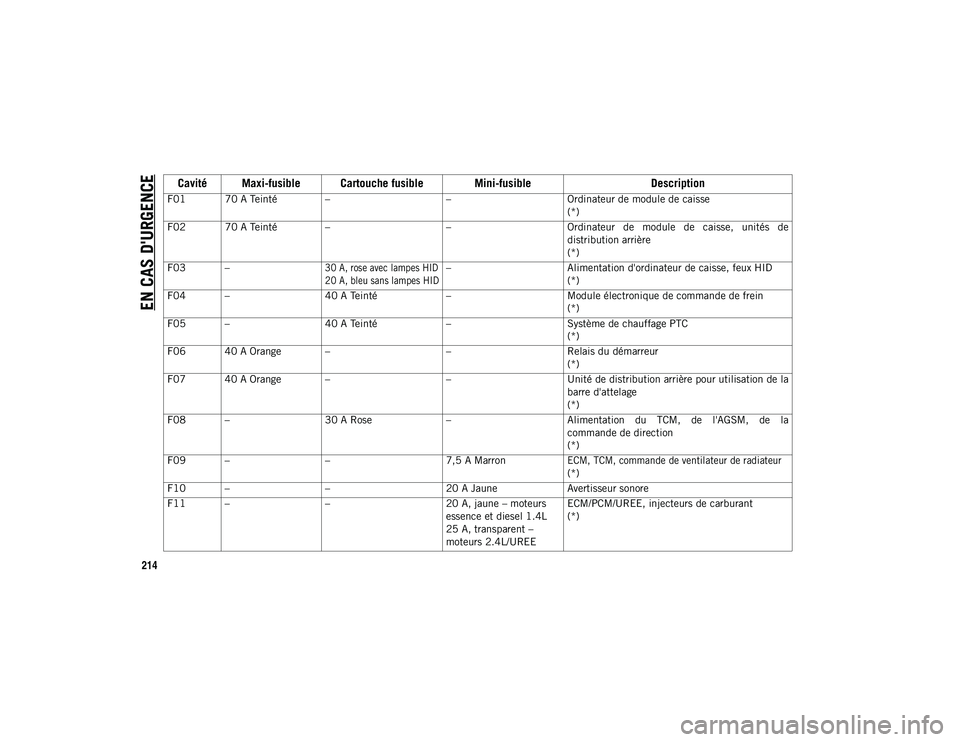

214Cavité Maxi-fusible Cartouche fusible Mini-fusible
Description
F01 70 A Teinté ––Ordinateur de module de caisse
(*)
F02 70 A Teinté – –Ordinateur de module de caisse, unités de
distribution arrière
(*)
F03 –
30 A, rose avec lampes HID
20 A, bleu sans lampes HID
–
Alimentation d'ordinateur de caisse, feux HID
(*)
F04 – 40 A Teinté–Module électronique de commande de frein
(*)
F05 – 40 A Teinté–Système de chauffage PTC
(*)
F06 40 A Orange – –Relais du démarreur
(*)
F07 40 A Orange – –Unité de distribution arrière pour utilisation de la
barre d'attelage
(*)
F08 – 30 A Rose–Alimentation du TCM, de l'AGSM, de la
commande de direction
(*)
F09 – –7,5 A Marron
ECM, TCM, commande de ventilateur de radiateur

(*)
F10 – –20 A Jaune Avertisseur sonore
F11 – –20 A, jaune – moteurs
essence et diesel 1.4L
25 A, transparent –
moteurs 2.4L/UREEECM/PCM/UREE, injecteurs de carburant
(*)
