2020 JEEP COMPASS Notice d'entretien (in French)

87

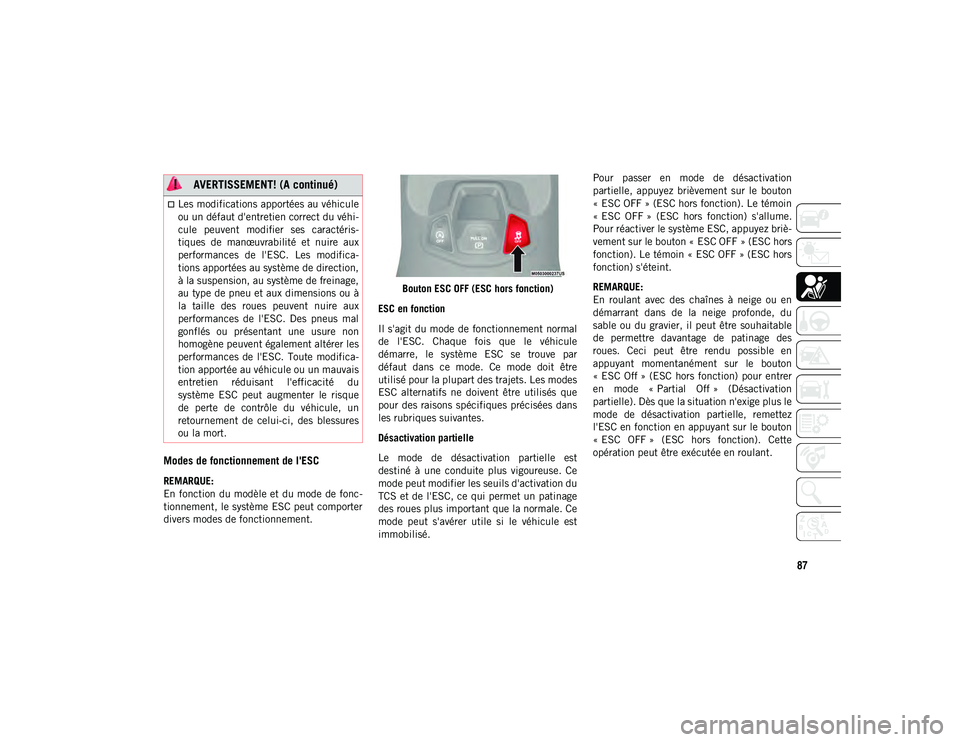

Modes de fonctionnement de l'ESC
REMARQUE:
En fonction du modèle et du mode de fonc-
tionnement, le système ESC peut comporter
divers modes de fonctionnement.Bouton ESC OFF (ESC hors fonction)
ESC en fonction
Il s'agit du mode de fonctionnement normal
de l'ESC. Chaque fois que le véhicule
démarre, le système ESC se trouve par
défaut dans ce mode. Ce mode doit être
utilisé pour la plupart des trajets. Les modes
ESC alternatifs ne doivent être utilisés que
pour des raisons spécifiques précisées dans
les rubriques suivantes.
Désactivation partielle
Le mode de désactivation partielle est
destiné à une conduite plus vigoureuse. Ce
mode peut modifier les seuils d'activation du
TCS et de l'ESC, ce qui permet un patinage
des roues plus important que la normale. Ce
mode peut s'avérer utile si le véhicule est
immobilisé. Pour passer en mode de désactivation
partielle, appuyez brièvement sur le bouton
« ESC OFF » (ESC hors fonction). Le témoin
« ESC OFF » (ESC hors fonction) s'allume.
Pour réactiver le système ESC, appuyez briè-
vement sur le bouton « ESC OFF » (ESC hors
fonction). Le témoin « ESC OFF » (ESC hors
fonction) s'éteint.
REMARQUE:
En roulant avec des chaînes à neige ou en
démarrant dans de la neige profonde, du
sable ou du gravier, il peut être souhaitable
de permettre davantage de patinage des
roues. Ceci peut être rendu possible en
appuyant momentanément sur le bouton
« ESC Off » (ESC hors fonction) pour entrer
en mode « Partial Off » (Désactivation
partielle). Dès que la situation n'exige plus le
mode de désactivation partielle, remettez
l'ESC en fonction en appuyant sur le bouton
« ESC OFF » (ESC hors fonction). Cette
opération peut être exécutée en roulant.
Les modifications apportées au véhicule
ou un défaut d'entretien correct du véhi-
cule peuvent modifier ses caractéris-
tiques de manœuvrabilité et nuire aux
performances de l'ESC. Les modifica-
tions apportées au système de direction,
à la suspension, au système de freinage,
au type de pneu et aux dimensions ou à
la taille des roues peuvent nuire aux
performances de l'ESC. Des pneus mal
gonflés ou présentant une usure non
homogène peuvent également altérer les
performances de l'ESC. Toute modifica-
tion apportée au véhicule ou un mauvais
entretien réduisant l'efficacité du
système ESC peut augmenter le risque
de perte de contrôle du véhicule, un
retournement de celui-ci, des blessures
ou la mort.
AVERTISSEMENT! (A continué)
20_MP_UG_FR_EU_t.book Page 87

SECURITE
88

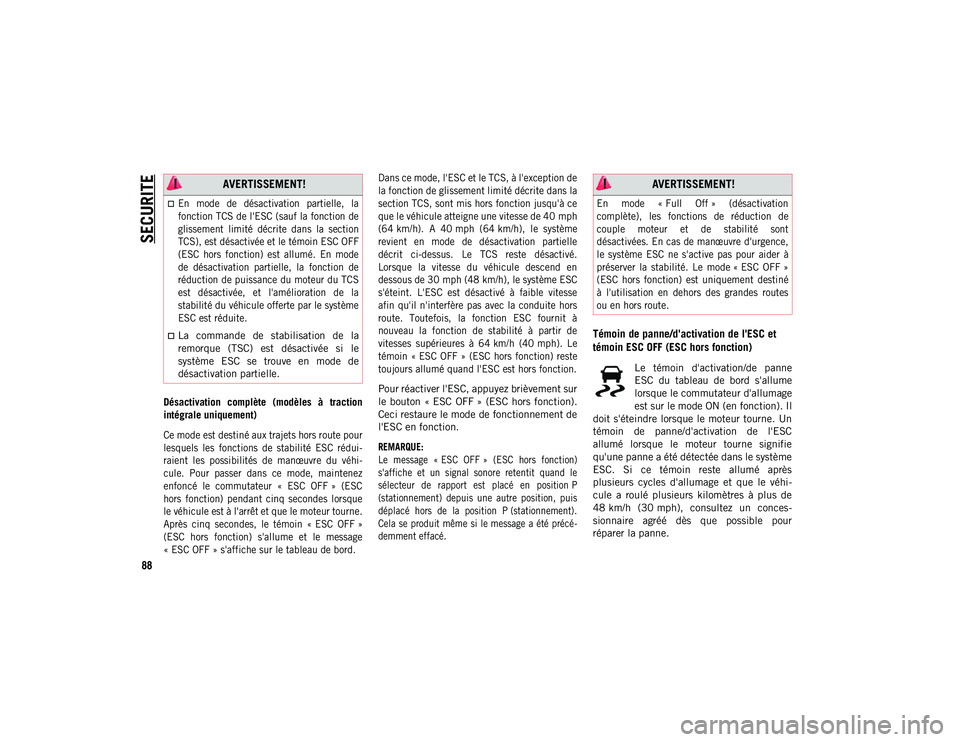

Désactivation complète (modèles à traction
intégrale uniquement)

Ce mode est destiné aux trajets hors route pour
lesquels les fonctions de stabilité ESC rédui-
raient les possibilités de manœuvre du véhi-
cule. Pour passer dans ce mode, maintenez
enfoncé le commutateur « ESC OFF » (ESC
hors fonction) pendant cinq secondes lorsque
le véhicule est à l'arrêt et que le moteur tourne.
Après cinq secondes, le témoin « ESC OFF »
(ESC hors fonction) s'allume et le message
« ESC OFF » s'affiche sur le tableau de bord.Dans ce mode, l'ESC et le TCS, à l'exception de
la fonction de glissement limité décrite dans la
section TCS, sont mis hors fonction jusqu'à ce
que le véhicule atteigne une vitesse de 40 mph
(64 km/h). A 40 mph (64 km/h), le système
revient en mode de désactivation partielle
décrit ci-dessus. Le TCS reste désactivé.
Lorsque la vitesse du véhicule descend en
dessous de 30 mph (48 km/h), le système ESC
s'éteint. L'ESC est désactivé à faible vitesse
afin qu'il n'interfère pas avec la conduite hors
route. Toutefois, la fonction ESC fournit à
nouveau la fonction de stabilité à partir de
vitesses supérieures à 64 km/h (40 mph). Le témoin « ESC OFF » (ESC hors fonction) reste
toujours allumé quand l'ESC est hors fonction.

Pour réactiver l'ESC, appuyez brièvement sur
le bouton « ESC OFF » (ESC hors fonction).
Ceci restaure le mode de fonctionnement de
l'ESC en fonction.

REMARQUE:
Le message « ESC OFF » (ESC hors fonction)
s'affiche et un signal sonore retentit quand le
sélecteur de rapport est placé en position P
(stationnement) depuis une autre position, puis
déplacé hors de la position P (stationnement).
Cela se produit même si le message a été précé-
demment effacé.

Témoin de panne/d'activation de l'ESC et
témoin ESC OFF (ESC hors fonction)
Le témoin d'activation/de panne
ESC du tableau de bord s'allume
lorsque le commutateur d'allumage
est sur le mode ON (en fonction). Il
doit s'éteindre lorsque le moteur tourne. Un
témoin de panne/d'activation de l'ESC
allumé lorsque le moteur tourne signifie
qu'une panne a été détectée dans le système
ESC. Si ce témoin reste allumé après
plusieurs cycles d'allumage et que le véhi-
cule a roulé plusieurs kilomètres à plus de
48 km/h (30 mph), consultez un conces-
sionnaire agréé dès que possible pour
réparer la panne.
AVERTISSEMENT!

En mode de désactivation partielle, la
fonction TCS de l'ESC (sauf la fonction de
glissement limité décrite dans la section
TCS), est désactivée et le témoin ESC OFF
(ESC hors fonction) est allumé. En mode
de désactivation partielle, la fonction de
réduction de puissance du moteur du TCS
est désactivée, et l'amélioration de la
stabilité du véhicule offerte par le système
ESC est réduite.

La commande de stabilisation de la
remorque (TSC) est désactivée si le
système ESC se trouve en mode de
désactivation partielle.
AVERTISSEMENT!

En mode « Full Off » (désactivation
complète), les fonctions de réduction de
couple moteur et de stabilité sont
désactivées. En cas de manœuvre d'urgence,
le système ESC ne s'active pas pour aider à
préserver la stabilité. Le mode « ESC OFF »
(ESC hors fonction) est uniquement destiné
à l'utilisation en dehors des grandes routes
ou en hors route.

20_MP_UG_FR_EU_t.book Page 88

89

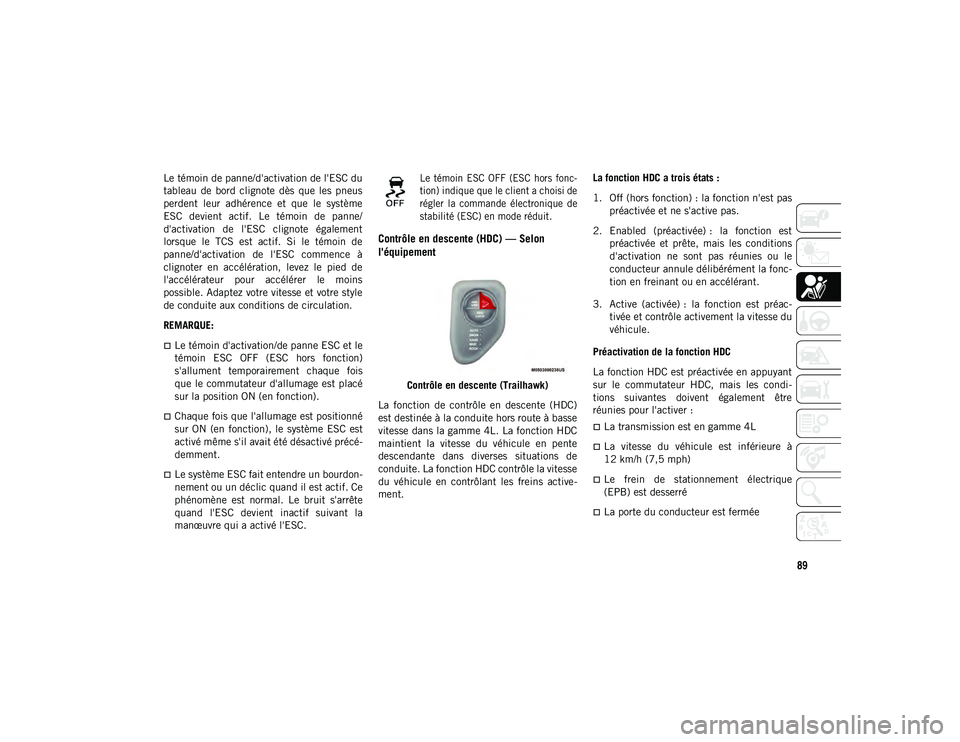

Le témoin de panne/d'activation de l'ESC du
tableau de bord clignote dès que les pneus
perdent leur adhérence et que le système
ESC devient actif. Le témoin de panne/
d'activation de l'ESC clignote également
lorsque le TCS est actif. Si le témoin de
panne/d'activation de l'ESC commence à
clignoter en accélération, levez le pied de
l'accélérateur pour accélérer le moins
possible. Adaptez votre vitesse et votre style
de conduite aux conditions de circulation.
REMARQUE:
Le témoin d'activation/de panne ESC et le
témoin ESC OFF (ESC hors fonction)
s'allument temporairement chaque fois
que le commutateur d'allumage est placé
sur la position ON (en fonction).
Chaque fois que l'allumage est positionné
sur ON (en fonction), le système ESC est
activé même s'il avait été désactivé précé-
demment.
Le système ESC fait entendre un bourdon-
nement ou un déclic quand il est actif. Ce
phénomène est normal. Le bruit s'arrête
quand l'ESC devient inactif suivant la
manœuvre qui a activé l'ESC.
Le témoin ESC OFF (ESC hors fonc-
tion) indique que le client a choisi de
régler la commande électronique de
stabilité (ESC) en mode réduit.

Contrôle en descente (HDC) — Selon
l'équipement
Contrôle en descente (Trailhawk)
La fonction de contrôle en descente (HDC)
est destinée à la conduite hors route à basse
vitesse dans la gamme 4L. La fonction HDC
maintient la vitesse du véhicule en pente
descendante dans diverses situations de
conduite. La fonction HDC contrôle la vitesse
du véhicule en contrôlant les freins active-
ment. La fonction HDC a trois états :
1. Off (hors fonction) : la fonction n'est pas
préactivée et ne s'active pas.
2. Enabled (préactivée) : la fonction est préactivée et prête, mais les conditions
d'activation ne sont pas réunies ou le
conducteur annule délibérément la fonc-
tion en freinant ou en accélérant.
3. Active (activée) : la fonction est préac- tivée et contrôle activement la vitesse du
véhicule.
Préactivation de la fonction HDC
La fonction HDC est préactivée en appuyant
sur le commutateur HDC, mais les condi-
tions suivantes doivent également être
réunies pour l'activer :
La transmission est en gamme 4L
La vitesse du véhicule est inférieure à
12 km/h (7,5 mph)
Le frein de stationnement électrique
(EPB) est desserré
La porte du conducteur est fermée
20_MP_UG_FR_EU_t.book Page 89

SECURITE
90

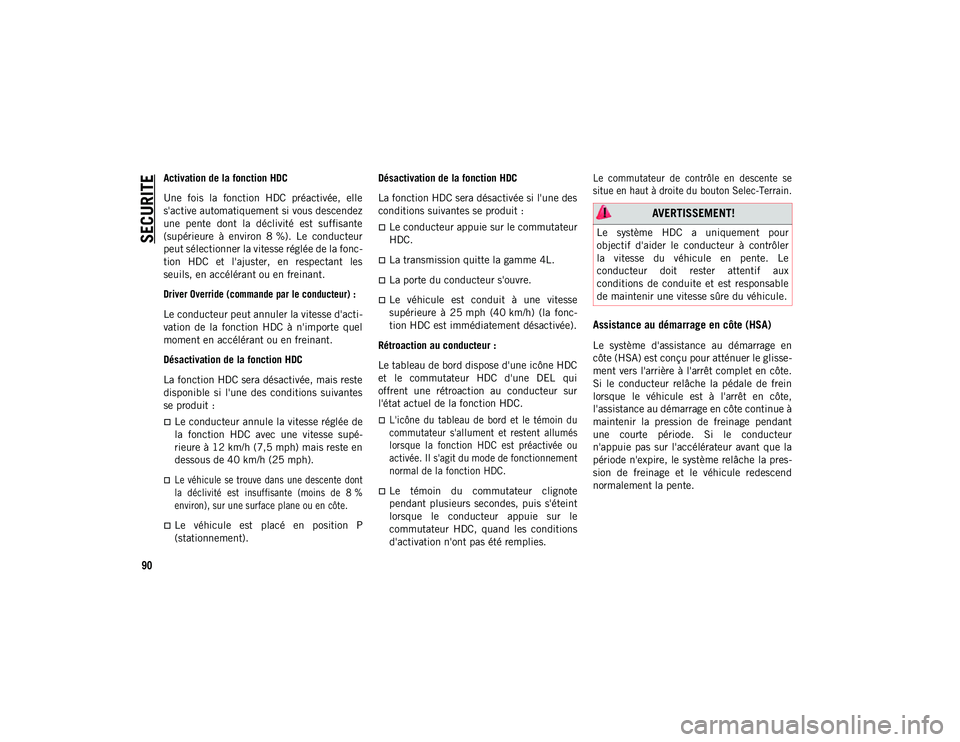

Activation de la fonction HDC
Une fois la fonction HDC préactivée, elle
s'active automatiquement si vous descendez
une pente dont la déclivité est suffisante
(supérieure à environ 8 %). Le conducteur
peut sélectionner la vitesse réglée de la fonc-
tion HDC et l'ajuster, en respectant les
seuils, en accélérant ou en freinant.

Driver Override (commande par le conducteur) :

Le conducteur peut annuler la vitesse d'acti-
vation de la fonction HDC à n'importe quel
moment en accélérant ou en freinant.
Désactivation de la fonction HDC
La fonction HDC sera désactivée, mais reste
disponible si l'une des conditions suivantes
se produit :
Le conducteur annule la vitesse réglée de
la fonction HDC avec une vitesse supé-
rieure à 12 km/h (7,5 mph) mais reste en
dessous de 40 km/h (25 mph).

Le véhicule se trouve dans une descente dont
la déclivité est insuffisante (moins de 8 %
environ), sur une surface plane ou en côte.

Le véhicule est placé en position P
(stationnement).Désactivation de la fonction HDC
La fonction HDC sera désactivée si l'une des
conditions suivantes se produit :
Le conducteur appuie sur le commutateur
HDC.
La transmission quitte la gamme 4L.
La porte du conducteur s'ouvre.
Le véhicule est conduit à une vitesse
supérieure à 25 mph (40 km/h) (la fonc-
tion HDC est immédiatement désactivée).
Rétroaction au conducteur :
Le tableau de bord dispose d'une icône HDC
et le commutateur HDC d'une DEL qui
offrent une rétroaction au conducteur sur
l'état actuel de la fonction HDC.

L'icône du tableau de bord et le témoin du
commutateur s'allument et restent allumés
lorsque la fonction HDC est préactivée ou
activée. Il s'agit du mode de fonctionnement
normal de la fonction HDC.

Le témoin du commutateur clignote
pendant plusieurs secondes, puis s'éteint
lorsque le conducteur appuie sur le
commutateur HDC, quand les conditions
d'activation n'ont pas été remplies.
Le commutateur de contrôle en descente se
situe en haut à droite du bouton Selec-Terrain.

Assistance au démarrage en côte (HSA)
Le système d'assistance au démarrage en
côte (HSA) est conçu pour atténuer le glisse-
ment vers l'arrière à l'arrêt complet en côte.
Si le conducteur relâche la pédale de frein
lorsque le véhicule est à l'arrêt en côte,
l'assistance au démarrage en côte continue à
maintenir la pression de freinage pendant
une courte période. Si le conducteur
n'appuie pas sur l'accélérateur avant que la
période n'expire, le système relâche la pres-
sion de freinage et le véhicule redescend
normalement la pente.
AVERTISSEMENT!
Le système HDC a uniquement pour
objectif d'aider le conducteur à contrôler
la vitesse du véhicule en pente. Le
conducteur doit rester attentif aux
conditions de conduite et est responsable
de maintenir une vitesse sûre du véhicule.
20_MP_UG_FR_EU_t.book Page 90

91

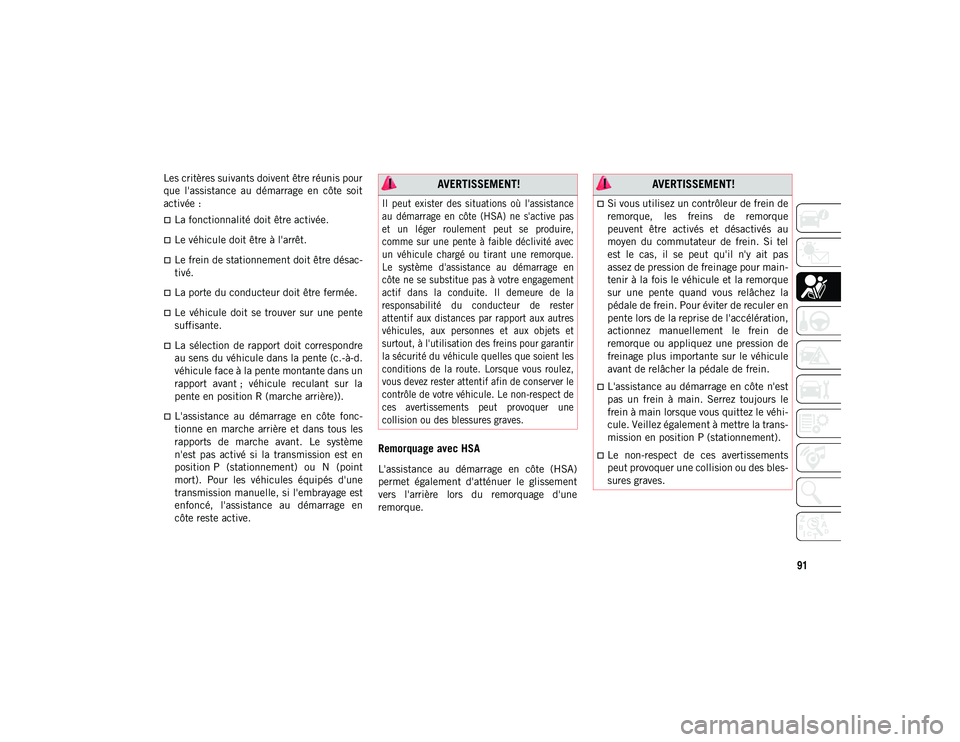

Les critères suivants doivent être réunis pour
que l'assistance au démarrage en côte soit
activée :
La fonctionnalité doit être activée.
Le véhicule doit être à l'arrêt.
Le frein de stationnement doit être désac-
tivé.
La porte du conducteur doit être fermée.
Le véhicule doit se trouver sur une pente
suffisante.
La sélection de rapport doit correspondre
au sens du véhicule dans la pente (c.-à-d.
véhicule face à la pente montante dans un
rapport avant ; véhicule reculant sur la
pente en position R (marche arrière)).
L'assistance au démarrage en côte fonc-
tionne en marche arrière et dans tous les
rapports de marche avant. Le système
n'est pas activé si la transmission est en
position P (stationnement) ou N (point
mort). Pour les véhicules équipés d'une
transmission manuelle, si l'embrayage est
enfoncé, l'assistance au démarrage en
côte reste active.
Remorquage avec HSA
L'assistance au démarrage en côte (HSA)
permet également d'atténuer le glissement
vers l'arrière lors du remorquage d'une
remorque.
AVERTISSEMENT!

Il peut exister des situations où l'assistance
au démarrage en côte (HSA) ne s'active pas
et un léger roulement peut se produire,
comme sur une pente à faible déclivité avec
un véhicule chargé ou tirant une remorque.
Le système d'assistance au démarrage en
côte ne se substitue pas à votre engagement
actif dans la conduite. Il demeure de la
responsabilité du conducteur de rester
attentif aux distances par rapport aux autres
véhicules, aux personnes et aux objets et
surtout, à l'utilisation des freins pour garantir
la sécurité du véhicule quelles que soient les
conditions de la route. Lorsque vous roulez,
vous devez rester attentif afin de conserver le
contrôle de votre véhicule. Le non-respect de
ces avertissements peut provoquer une
collision ou des blessures graves.

AVERTISSEMENT!
Si vous utilisez un contrôleur de frein de
remorque, les freins de remorque
peuvent être activés et désactivés au
moyen du commutateur de frein. Si tel
est le cas, il se peut qu'il n'y ait pas
assez de pression de freinage pour main-
tenir à la fois le véhicule et la remorque
sur une pente quand vous relâchez la
pédale de frein. Pour éviter de reculer en
pente lors de la reprise de l'accélération,
actionnez manuellement le frein de
remorque ou appliquez une pression de
freinage plus importante sur le véhicule
avant de relâcher la pédale de frein.
L'assistance au démarrage en côte n'est
pas un frein à main. Serrez toujours le
frein à main lorsque vous quittez le véhi-
cule. Veillez également à mettre la trans-
mission en position P (stationnement).
Le non-respect de ces avertissements
peut provoquer une collision ou des bles-
sures graves.
20_MP_UG_FR_EU_t.book Page 91

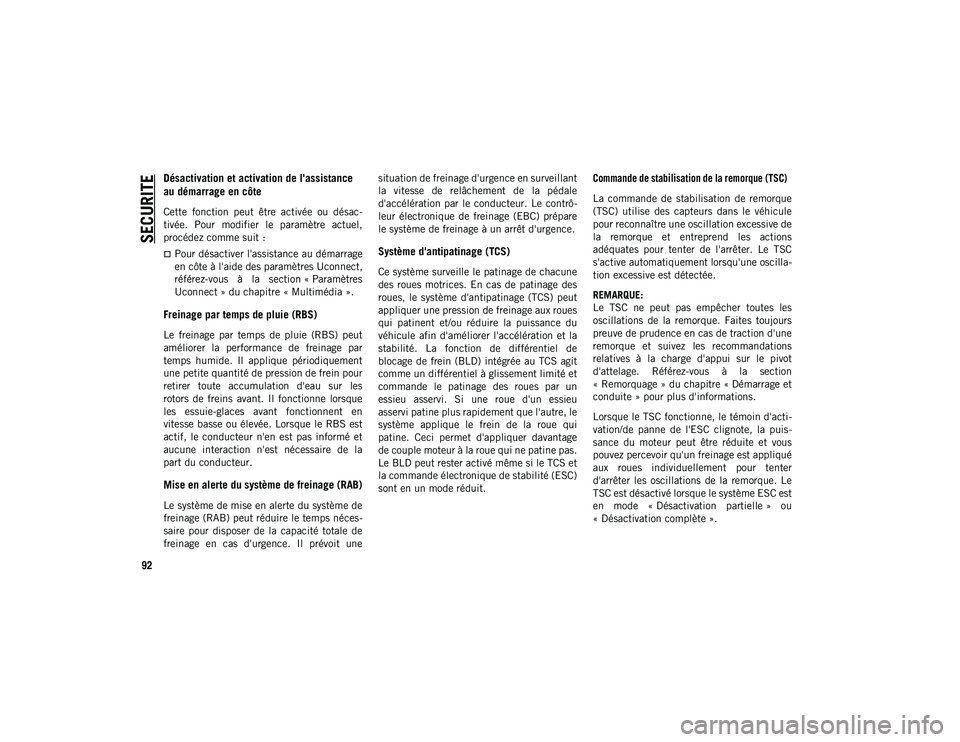

SECURITE
92
Désactivation et activation de l'assistance
au démarrage en côte
Cette fonction peut être activée ou désac-
tivée. Pour modifier le paramètre actuel,
procédez comme suit :
Pour désactiver l'assistance au démarrage
en côte à l'aide des paramètres Uconnect,
référez-vous à la section « Paramètres
Uconnect » du chapitre « Multimédia ».
Freinage par temps de pluie (RBS)
Le freinage par temps de pluie (RBS) peut
améliorer la performance de freinage par
temps humide. Il applique périodiquement
une petite quantité de pression de frein pour
retirer toute accumulation d'eau sur les
rotors de freins avant. Il fonctionne lorsque
les essuie-glaces avant fonctionnent en
vitesse basse ou élevée. Lorsque le RBS est
actif, le conducteur n'en est pas informé et
aucune interaction n'est nécessaire de la
part du conducteur.
Mise en alerte du système de freinage (RAB)
Le système de mise en alerte du système de
freinage (RAB) peut réduire le temps néces-
saire pour disposer de la capacité totale de
freinage en cas d'urgence. Il prévoit unesituation de freinage d'urgence en surveillant
la vitesse de relâchement de la pédale
d'accélération par le conducteur. Le contrô-
leur électronique de freinage (EBC) prépare
le système de freinage à un arrêt d'urgence.
Système d'antipatinage (TCS)
Ce système surveille le patinage de chacune
des roues motrices. En cas de patinage des
roues, le système d'antipatinage (TCS) peut
appliquer une pression de freinage aux roues
qui patinent et/ou réduire la puissance du
véhicule afin d'améliorer l'accélération et la
stabilité. La fonction de différentiel de
blocage de frein (BLD) intégrée au TCS agit
comme un différentiel à glissement limité et
commande le patinage des roues par un
essieu asservi. Si une roue d'un essieu
asservi patine plus rapidement que l'autre, le
système applique le frein de la roue qui
patine. Ceci permet d'appliquer davantage
de couple moteur à la roue qui ne patine pas.
Le BLD peut rester activé même si le TCS et
la commande électronique de stabilité (ESC)
sont en un mode réduit.

Commande de stabilisation de la remorque (TSC)

La commande de stabilisation de remorque
(TSC) utilise des capteurs dans le véhicule
pour reconnaître une oscillation excessive de
la remorque et entreprend les actions
adéquates pour tenter de l'arrêter. Le TSC
s'active automatiquement lorsqu'une oscilla-
tion excessive est détectée.
REMARQUE:
Le TSC ne peut pas empêcher toutes les
oscillations de la remorque. Faites toujours
preuve de prudence en cas de traction d'une
remorque et suivez les recommandations
relatives à la charge d'appui sur le pivot
d'attelage. Référez-vous à la section
« Remorquage » du chapitre « Démarrage et
conduite » pour plus d'informations.
Lorsque le TSC fonctionne, le témoin d'acti-
vation/de panne de l'ESC clignote, la puis-
sance du moteur peut être réduite et vous
pouvez percevoir qu'un freinage est appliqué
aux roues individuellement pour tenter
d'arrêter les oscillations de la remorque. Le
TSC est désactivé lorsque le système ESC est
en mode « Désactivation partielle » ou « Désactivation complète ».
20_MP_UG_FR_EU_t.book Page 92

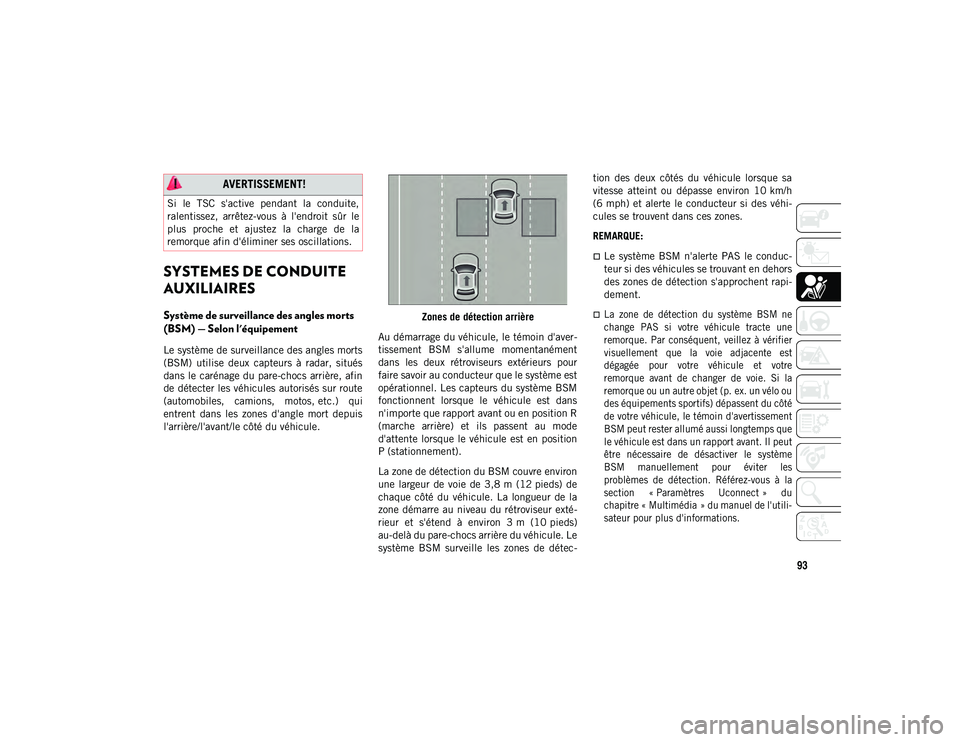

93
SYSTEMES DE CONDUITE
AUXILIAIRES
Système de surveillance des angles morts
(BSM) — Selon l'équipement
Le système de surveillance des angles morts
(BSM) utilise deux capteurs à radar, situés
dans le carénage du pare-chocs arrière, afin
de détecter les véhicules autorisés sur route
(automobiles, camions, motos, etc.) qui
entrent dans les zones d'angle mort depuis
l'arrière/l'avant/le côté du véhicule.Zones de détection arrière
Au démarrage du véhicule, le témoin d'aver-
tissement BSM s'allume momentanément
dans les deux rétroviseurs extérieurs pour
faire savoir au conducteur que le système est
opérationnel. Les capteurs du système BSM
fonctionnent lorsque le véhicule est dans
n'importe que rapport avant ou en position R
(marche arrière) et ils passent au mode
d'attente lorsque le véhicule est en position
P (stationnement).
La zone de détection du BSM couvre environ
une largeur de voie de 3,8 m (12 pieds) de
chaque côté du véhicule. La longueur de la
zone démarre au niveau du rétroviseur exté-
rieur et s'étend à environ 3 m (10 pieds)
au-delà du pare-chocs arrière du véhicule. Le
système BSM surveille les zones de détec- tion des deux côtés du véhicule lorsque sa
vitesse atteint ou dépasse environ 10 km/h
(6 mph) et alerte le conducteur si des véhi-
cules se trouvent dans ces zones.
REMARQUE:
Le système BSM n'alerte PAS le conduc-
teur si des véhicules se trouvant en dehors
des zones de détection s'approchent rapi-
dement.

La zone de détection du système BSM ne
change PAS si votre véhicule tracte une
remorque. Par conséquent, veillez à vérifier
visuellement que la voie adjacente est
dégagée pour votre véhicule et votre
remorque avant de changer de voie. Si la
remorque ou un autre objet (p. ex. un vélo ou
des équipements sportifs) dépassent du côté
de votre véhicule, le témoin d'avertissement
BSM peut rester allumé aussi longtemps que
le véhicule est dans un rapport avant. Il peut
être nécessaire de désactiver le système
BSM manuellement pour éviter les
problèmes de détection. Référez-vous à la
section « Paramètres Uconnect » du
chapitre « Multimédia » du manuel de l'utili-
sateur pour plus d'informations.

AVERTISSEMENT!
Si le TSC s'active pendant la conduite,
ralentissez, arrêtez-vous à l'endroit sûr le
plus proche et ajustez la charge de la
remorque afin d'éliminer ses oscillations.
20_MP_UG_FR_EU_t.book Page 93

SECURITE
94
Le système de surveillance des angles
morts (BSM) peut fonctionner par inter-
mittence (s'activer et se désactiver) au
niveau des témoins du rétroviseur latéral
si une moto ou un objet de taille réduite
reste à côté du véhicule pendant des
périodes prolongées (plus de quelques
secondes).
La zone du carénage arrière où sont situés
les capteurs à radar doit rester exempte de
neige, de glace et de saletés de la route pour
permettre au système BSM de fonctionner
correctement. Ne bloquez pas la zone du
carénage arrière où sont situés les capteurs
radar avec des objets (autocollants de
pare-chocs, porte-bicyclettes, etc.).
Le système BSM déclenche une alerte
visuelle dans le rétroviseur latéral approprié,
en fonction de l'objet détecté. Si le cligno-
tant est alors actionné et qu'il correspond à
une alerte présente sur ce côté du véhicule,
un signal sonore retentit. Chaque fois qu'un
clignotant et qu'un objet détecté sont
présents en même temps du même côté, les
alertes visuelles et sonores se déclenchent.
En plus de l'avertisseur sonore, le volume
radio est réduit si celle-ci est en marche. Témoin BSM
Le système BSM surveille la zone de détec-
tion à partir de trois points d'entrée diffé-
rents (côté, arrière, avant) durant la conduite
pour vérifier si une alerte est nécessaire. Le
système BSM lance une alerte en présence
de ce type d'entrées en zone.
Entrée depuis le côté
Véhicules passant dans les voies adjacentes
d'un côté ou de l'autre de votre véhicule.
Entrée depuis l'arrière
Véhicules arrivant par l'arrière d'un côté ou
de l'autre de votre véhicule et entrant dans la
zone de détection arrière avec une vitesse
relative de moins de 48 km/h (30 mph). Dépassement

Si vous dépassez lentement un autre véhicule
à une vitesse relative de moins de 16 km/h
(10 mph) et que le véhicule reste dans l'angle
mort pendant environ 1,5 seconde, le témoin
d'avertissement s'allume. Si la différence de
vitesse entre les deux véhicules est supérieure
à 16 km/h (10 mph), les feux de détresse ne
s'allument pas.
Le système BSM est conçu de façon à ne pas
lancer d'alerte pour des objets à l'arrêt tels que
les barrières de sécurité, les poteaux, les murs,
le feuillage, les talus, etc. Cependant, il peut
arriver que le système déclenche une alerte de
temps en temps en présence de tels objets. Ce
phénomène est normal et n'indique pas un
dysfonctionnement de votre véhicule.

Le système BSM ne vous signalera pas la
présence d'objets se déplaçant dans le sens
opposé sur les voies adjacentes au véhicule.

REMARQUE:
Le système BSM peut fonctionner par intermit-
tence (s'activer et se désactiver) au niveau des
DEL du rétroviseur latéral si une moto ou un
objet de taille réduite reste à côté du montant
B du véhicule pendant des périodes prolongées
(plus de quelques secondes).

20_MP_UG_FR_EU_t.book Page 94
