2020 Hyundai Kona EV Betriebsanleitung (in German)

5-90
Fahrhinweise
Das Warnsystem „Toter Winkel“/
RCCW-System (Rear Cross-Traffic
Collision Warning) nutzt im Heck-
stoßfänger montierte Radar-
sensoren zur Überwachung des
toten Winkels und warnt den Fahrer,
wenn sich ein Fahrzeug in diesem
Bereich nähert.
Das System überwacht den hinteren
Fahrzeugbereich und liefert dem
Fahrer Informationen mithilfe eines
akustischen Alarms und je einer
Kontrollleuchte an den beiden
Außenspiegeln.(1) Warnsystem „Toter Winkel“
(BCW, Blind-Spot Collision
Warning):
Toter Winkel
Die Erkennungsreichweite richtet
sich nach der eigenen
Fahrgeschwindigkeit. Wenn Ihr
Fahrzeug schneller ist als die
anderen Fahrzeuge, werden Sie
nicht gewarnt. Wenn der Fahrer den
Blinker setzt, während das System
ein sich näherndes Fahrzeug erfasst,
gibt das System einen akustischen
Alarm aus.Annäherung bei hoher
Geschwindigkeit
Das BCW-System warnt Sie, wenn
sich ein Fahrzeug auf einer
benachbarten Fahrspur mit hoher
Geschwindigkeit nähert. Wenn der
Fahrer den Blinker setzt, während
das System ein sich näherndes
Fahrzeug erfasst, gibt das System
einen akustischen
Alarm aus. Der Abstand zu sich
annähernden Fahrzeugen wird
abhängig von der relativen
Geschwindigkeit unterschiedlich
angezeigt.
K KO
OL
LL
LI
IS
SI
IO
ON
NS
SW
WA
AR
RN
NS
SY
YS
ST
TE
EM
M
"
"T
TO
OT
TE
ER
R
W
WI
IN
NK
KE
EL
L"
"
(
(B
BC
CW
W)
)
/
/
K
KO
OL
LL
LI
IS
SI
IO
ON
NS
SW
WA
AR
RN
NU
UN
NG
G
B
BE
EI
I
H
HI
IN
NT
TE
ER
RE
EM
M
Q QU
UE
ER
RV
VE
ER
RK
KE
EH
HR
R
(
(R
RC
CC
CW
W)
)
(
(A
AU
US
SS
ST
TA
AT
TT
TU
UN
NG
GS
SA
AB
BH
HÄ
ÄN
NG
GI
IG
G)
)
OTM058120L
OTM058121L

5-91
Fahrhinweise
5

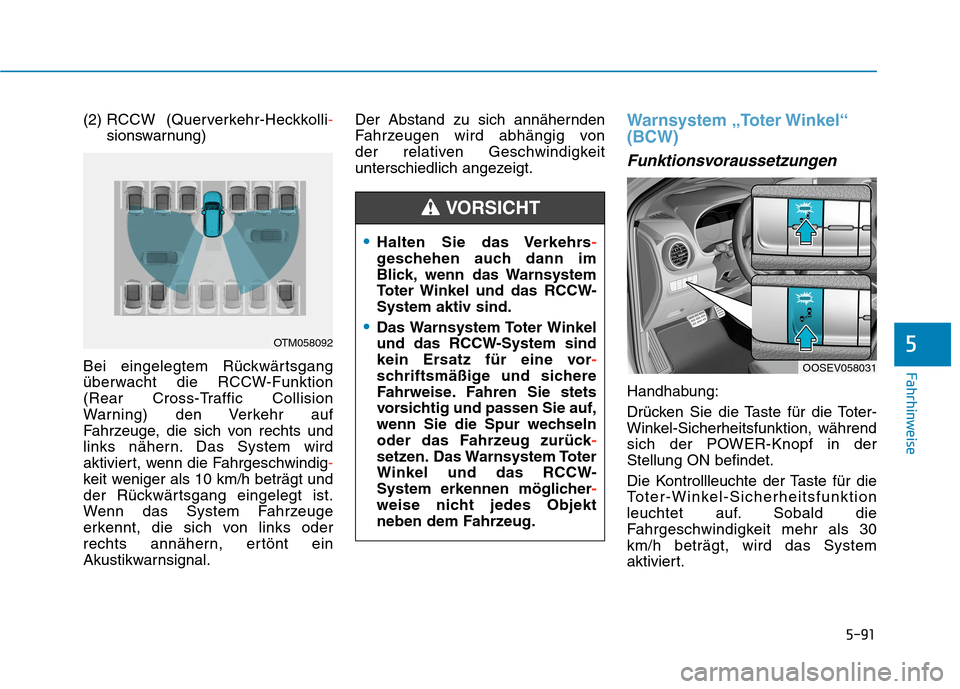

(2) RCCW (Querverkehr-Heckkolli-
sionswarnung)
Bei eingelegtem Rückwärtsgang
überwacht die RCCW-Funktion
(Rear Cross-Traffic Collision
Warning) den Verkehr auf
Fahrzeuge, die sich von rechts und
links nähern. Das System wird
aktiviert, wenn die Fahrgeschwindig-
keit weniger als 10 km/h beträgt und
der Rückwärtsgang eingelegt ist.
Wenn das System Fahrzeuge
erkennt, die sich von links oder
rechts annähern, ertönt ein
Akustikwarnsignal.Der Abstand zu sich annähernden
Fahrzeugen wird abhängig von
der relativen Geschwindigkeit
unterschiedlich angezeigt.Warnsystem „Toter Winkel“
(BCW)
Funktionsvoraussetzungen
Handhabung:
Drücken Sie die Taste für die Toter-
Winkel-Sicherheitsfunktion, während
sich der POWER-Knopf in der
Stellung ON befindet.
Die Kontrollleuchte der Taste für die
Toter-Winkel-Sicherheitsfunktion
leuchtet auf. Sobald die
Fahrgeschwindigkeit mehr als 30
km/h beträgt, wird das System
aktiviert.
Halten Sie das Verkehrs-
geschehen auch dann im
Blick, wenn das Warnsystem
Toter Winkel und das RCCW-
System aktiv sind.
Das Warnsystem Toter Winkel
und das RCCW-System sind
kein Ersatz für eine vor-
schriftsmäßige und sichere
Fahrweise. Fahren Sie stets
vorsichtig und passen Sie auf,
wenn Sie die Spur wechseln
oder das Fahrzeug zurück-
setzen. Das Warnsystem Toter
Winkel und das RCCW-
System erkennen möglicher-
weise nicht jedes Objekt
neben dem Fahrzeug.
VORSICHT
OTM058092
OOSEV058031

5-92
Fahrhinweise

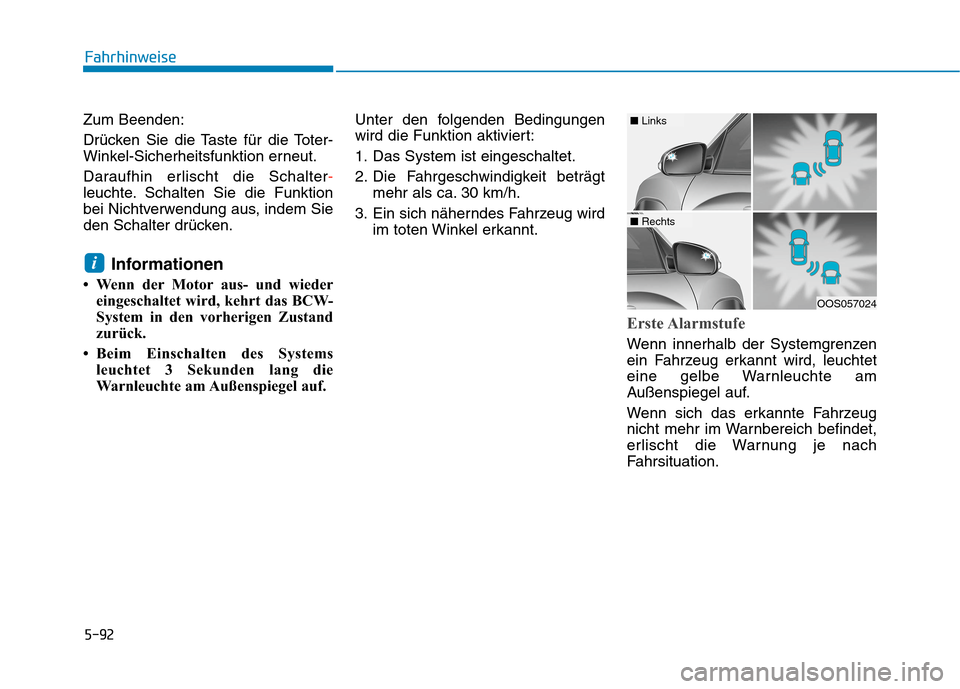

Zum Beenden:
Drücken Sie die Taste für die Toter-
Winkel-Sicherheitsfunktion erneut.
Daraufhin erlischt die Schalter-
leuchte. Schalten Sie die Funktion
bei Nichtverwendung aus, indem Sie
den Schalter drücken.
Informationen
• Wenn der Motor aus- und wieder
eingeschaltet wird, kehrt das BCW-
System in den vorherigen Zustand
zurück.
• Beim Einschalten des Systems
leuchtet 3 Sekunden lang die
Warnleuchte am Außenspiegel auf.Unter den folgenden Bedingungen
wird die Funktion aktiviert:
1. Das System ist eingeschaltet.
2. Die Fahrgeschwindigkeit beträgt
mehr als ca. 30 km/h.
3. Ein sich näherndes Fahrzeug wird
im toten Winkel erkannt.
Erste Alarmstufe
Wenn innerhalb der Systemgrenzen
ein Fahrzeug erkannt wird, leuchtet
eine gelbe Warnleuchte am
Außenspiegel auf.
Wenn sich das erkannte Fahrzeug
nicht mehr im Warnbereich befindet,
erlischt die Warnung je nach
Fahrsituation.
i
OOS057024
■ Links
■ Rechts

5-93
Fahrhinweise
5
Das Akustikwarnsignal wird bzw.
ist möglicherweise deaktiviert.
- So deaktivieren Sie das Akustik-
warnsignal:
Rufen Sie das Menü
'Benutzereinst.→Fahrerassistenz'
auf und deaktivieren Sie den
Menüpunkt 'Warnton BCW (Toter
Winkel Kollisionswarnung)' auf
dem LCD-Display.
- So aktivieren Sie das Akustik-
warnsignal:
Rufen Sie das Menü
'Benutzereinst.→Fahrerassistenz'
auf und aktivieren Sie den
Menüpunkt 'Warnton BCW (Toter
Winkel Kollisionswarnung)' auf
dem LCD-Display.
Informationen
Die Akustikwarnsignal unterstützt
die Aufmerksamkeit des Fahrers.
Deaktivieren Sie diese Funktion nur
dann, wenn es erforderlich ist.
Weitere Einzelheiten finden Sie unter
"LCD-Anzeigemodi" in Kapitel 3.
i
OOS057025
■ Links
OOS057026
■ Rechts
[A]: Warnton
Zweite Alarmstufe
Unter den folgenden Umständen wird der Fahrer mit einem
Akustikwarnsignal gewarnt:
1. Das Radarsystem hat ein Fahrzeug im toten Winkel erkannt (Warnleuchte
am Außenspiegel und/oder im Headup-Display (ausstattungsabhängig)
leuchtet auf (erste Alarmstufe) UND
2. Der Blinker ist eingeschaltet (auf derselben Seite, auf der das Fahrzeug
erkannt wird).
Wenn dieser Alarm aktiviert ist, blinkt die Warnleuchte am Außenspiegel
und/oder im Head-Display (ausstattungsabhängig).
Wenn Sie den Blinker ausschalten, wird die zweite Alarmstufe (akustisches
Warnsignal und Blinken der Warnleuchte am Außenspiegel) deaktiviert.
Wenn sich das erkannte Fahrzeug nicht mehr im toten Winkel aufhält,
erlischt die Warnmeldung.

5-94
Querverkehr-
Heckkollisionswarnung (RCCW)
(ausstattungsabhängig)
Wenn Sie den Rückwärtsgang
eingelegt haben, erkennt das
System zur Warnung vor
Querverkehr im Heckbereich
Fahrzeuge, die sich von links und
rechts annähern.
Funktionsvoraussetzungen
Handhabung:
Rufen Sie das Menü 'Benutzereinst.
→Fahrerassistenz' auf und
aktivieren Sie den Menüpunkt
'RCCW (Kollisionswarnung
kreuzender Verkehr hinten)' auf dem
LCD-Display.
Daraufhin wird das System aktiviert
und in den Standby-Modus versetzt.
Wenn Sie diese Funktion im
Kombiinstrument deaktivieren, wird
der Systembetrieb gestoppt.
Weitere Einzelheiten finden Sie unter
"User Settings mode" in Kapitel 3. Wenn die Zündung aus- und
wieder eingeschaltet wird, kehrt
das RCCW-system in den Zustand
zurück, in dem es sich vor
dem Ausschalten der Zündung
befunden hat. Schalten Sie das
RCCW-system bei Nichtver-
wendung aus.
Das System wird aktiviert, wenn
die Fahrgeschwindigkeit weniger
als 10 km/h beträgt und der
Rückwärtsgang (R) eingelegt ist.
Die Erkennungsreichweite der
Funktion für Querverkehr-Heck-
kollisionswarnung beträgt ca. 0,5 ~
20 m zu beiden Seiten des
Fahrzeugs. Ein sich näherndes
Fahrzeug wird erkannt, wenn
dessen Fahrgeschwindigkeit
zwischen 8 ~ 36 km/h beträgt.
Allerdings kann die Erkennungs-
reichweite unter bestimmten
Umständen variieren. Seien Sie
stets aufmerksam und achten Sie
auf Ihr Umfeld, wenn Sie Ihr
Fahrzeug zurücksetzen.
Warntyp
Wenn das von den Sensoren
erkannte Fahrzeug auf Ihr Fahrzeug
zukommt, ertönt das Warnsignal,
die Warnleuchte am Außenspiegel
beginnt zu blinken und auf dem LCD-
Display erscheint eine Meldung.
Fahrhinweise
■ Links■Rechts
OOSEV058032OOSEV058033

5-95
Fahrhinweise

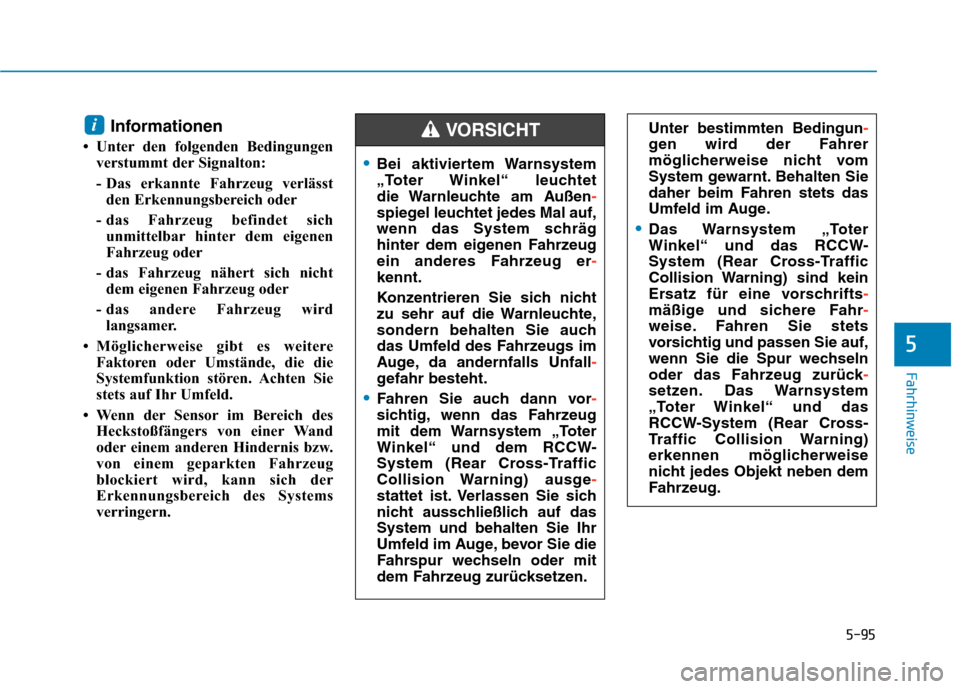

Informationen
• Unter den folgenden Bedingungen
verstummt der Signalton:
- Das erkannte Fahrzeug verlässt
den Erkennungsbereich oder
- das Fahrzeug befindet sich
unmittelbar hinter dem eigenen
Fahrzeug oder
- das Fahrzeug nähert sich nicht
dem eigenen Fahrzeug oder
- das andere Fahrzeug wird
langsamer.
• Möglicherweise gibt es weitere
Faktoren oder Umstände, die die
Systemfunktion stören. Achten Sie
stets auf Ihr Umfeld.
• Wenn der Sensor im Bereich des
Heckstoßfängers von einer Wand
oder einem anderen Hindernis bzw.
von einem geparkten Fahrzeug
blockiert wird, kann sich der
Erkennungsbereich des Systems
verringern.
i
5
Bei aktiviertem Warnsystem
„Toter Winkel“ leuchtet
die Warnleuchte am Außen-
spiegel leuchtet jedes Mal auf,
wenn das System schräg
hinter dem eigenen Fahrzeug
ein anderes Fahrzeug er-
kennt.
Konzentrieren Sie sich nicht
zu sehr auf die Warnleuchte,
sondern behalten Sie auch
das Umfeld des Fahrzeugs im
Auge, da andernfalls Unfall-
gefahr besteht.
Fahren Sie auch dann vor-
sichtig, wenn das Fahrzeug
mit dem Warnsystem „Toter
Winkel“ und dem RCCW-
System (Rear Cross-Traffic
Collision Warning) ausge-
stattet ist. Verlassen Sie sich
nicht ausschließlich auf das
System und behalten Sie Ihr
Umfeld im Auge, bevor Sie die
Fahrspur wechseln oder mit
dem Fahrzeug zurücksetzen.
VORSICHTUnter bestimmten Bedingun-
gen wird der Fahrer
möglicherweise nicht vom
System gewarnt. Behalten Sie
daher beim Fahren stets das
Umfeld im Auge.
Das Warnsystem „Toter
Winkel“ und das RCCW-
System (Rear Cross-Traffic
Collision Warning) sind kein
Ersatz für eine vorschrifts-
mäßige und sichere Fahr-
weise. Fahren Sie stets
vorsichtig und passen Sie auf,
wenn Sie die Spur wechseln
oder das Fahrzeug zurück-
setzen. Das Warnsystem
„Toter Winkel“ und das
RCCW-System (Rear Cross-
Traffic Collision Warning)
erkennen möglicherweise
nicht jedes Objekt neben dem
Fahrzeug.

5-96
Das System funktioniert unter
Umständen nicht ordnungs-
gemäß, wenn der Stoßfänger
beschädigt, ausgetauscht oder
repariert wurde.
Die Erkennungsreichweite
variiert je nach Straßenbreite.
Wenn die Straße relativ schmal
ist, erkennt das System
möglicherweise Fahrzeuge in
der Nebenspur. Im Gegensatz
dazu erkennt das System
möglicherweise keine Fahr-
zeuge, wenn die Straße sehr
breit ist.
Das System schaltet sich
möglicherweise aufgrund
starker elektromagnetischer
Wellen ab.
Erkennungssensor
Die Sensoren sitzen im Heck-
stoßfänger.
Halten Sie den Heckstoßfänger stets
sauber, damit das System ordnungs-
gemäß funktioniert.
Warnmeldungen
Toter Winkel Kollisions-
warnsystem abgebrochen.
Radar blockiert.
Die Warnmeldung erscheint
möglicherweise unter den
folgenden Bedingungen:
- Einer oder beide Sensoren am
Heckstoßfänger werden durch
Schmutz, Schnee oder Fremd-
körper blockiert.
- Fahren in ländlichen Gebieten, in
denen der BCW-Sensor über
einen längeren Zeitraum hinweg
kein anderes Fahrzeug erkennt.
ANMERKUNG
Fahrhinweise
OOSEV058034OOSEV058035L

5-97
Fahrhinweise

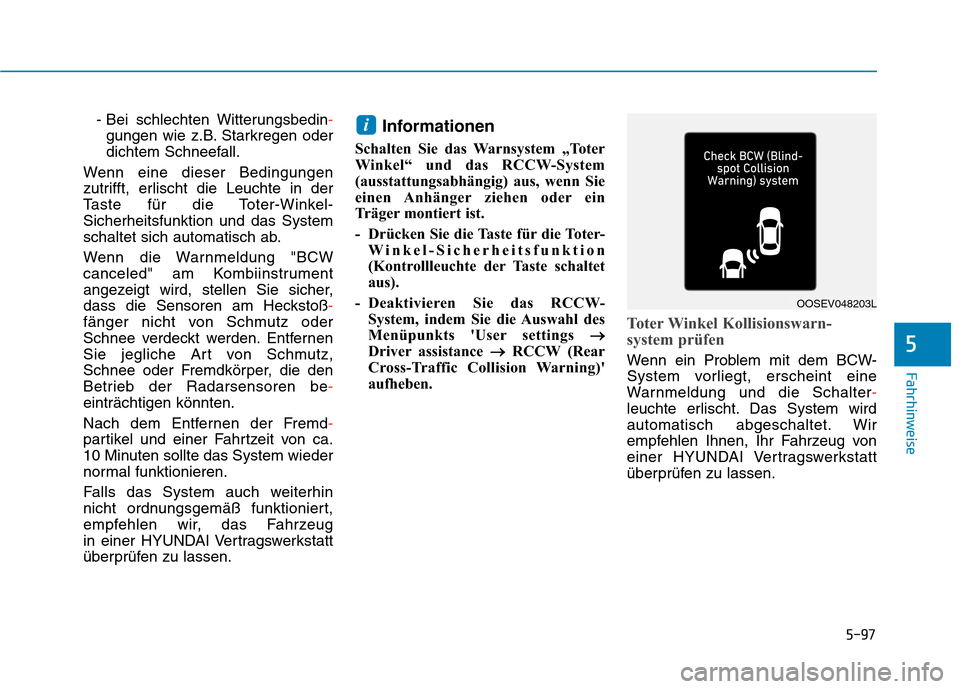

- Bei schlechten Witterungsbedin-
gungen wie z.B. Starkregen oder
dichtem Schneefall.
Wenn eine dieser Bedingungen
zutrifft, erlischt die Leuchte in der
Taste für die Toter-Winkel-
Sicherheitsfunktion und das System
schaltet sich automatisch ab.
Wenn die Warnmeldung "BCW
canceled" am Kombiinstrument
angezeigt wird, stellen Sie sicher,
dass die Sensoren am Heckstoß-
fänger nicht von Schmutz oder
Schnee verdeckt werden. Entfernen
Sie jegliche Art von Schmutz,
Schnee oder Fremdkörper, die den
Betrieb der Radarsensoren be-
einträchtigen könnten.
Nach dem Entfernen der Fremd-
partikel und einer Fahrtzeit von ca.
10 Minuten sollte das System wieder
normal funktionieren.
Falls das System auch weiterhin
nicht ordnungsgemäß funktioniert,
empfehlen wir, das Fahrzeug
in einer HYUNDAI Vertragswerkstatt
überprüfen zu lassen.Informationen
Schalten Sie das Warnsystem „Toter
Winkel“ und das RCCW-System
(ausstattungsabhängig) aus, wenn Sie
einen Anhänger ziehen oder ein
Träger montiert ist.
- Drücken Sie die Taste für die Toter-
Winkel-Sicherheitsfunktion
(Kontrollleuchte der Taste schaltet
aus).
- Deaktivieren Sie das RCCW-
System, indem Sie die Auswahl des
Menüpunkts 'User settings → →
Driver assistance → →
RCCW (Rear
Cross-Traffic Collision Warning)'
aufheben.
Toter Winkel Kollisionswarn-
system prüfen
Wenn ein Problem mit dem BCW-
System vorliegt, erscheint eine
Warnmeldung und die Schalter-
leuchte erlischt. Das System wird
automatisch abgeschaltet. Wir
empfehlen Ihnen, Ihr Fahrzeug von
einer HYUNDAI Vertragswerkstatt
überprüfen zu lassen.
i
5
OOSEV048203L
