2020 Hyundai Kona EV Betriebsanleitung (in German)

7-46
Wartung
Sicherungskasten Fahrerseite
BezeichnungSymbolAmpereAbgesicherter Stromkreis
Innenraum-leuchte7,5AHandschuhfachleuchte, Schminkspiegelleuchte links/rechts, Innenraumleuchte,
Dachkonsolenleuchte, kabellose Ladevorrichtung, Gepäckraumleuchte
Speicher 22MEMORY7,5AVESS (Lautsprecher), Kältemittel-Druckmindererventil
Signalhornrelais
Alarmanlage10AICM-Relaiskasten (Signalhornrelais Alarmanlage)
SpeicherMEMORY10AA/C-Steuermodul, Headup-Display, Kombiinstrument, BCM, Regensensor
Ersatz-sicherungSpare20AErsatzsicherung
AMPAMP30AAMP
Modul 6MODULE67,5ASmartkey-Steuermodul, BCM
MDPS17,5AMDPS-Einheit
Modul 1MODULE17,5AAktivluftklappe, ICM-Relaiskasten (Relais Außenspiegel ein-/ausklappen),
Schalter Warnblinkanlage, Diagnosestecker
Modul 7MODULE77,5AModul belüfteter Vordersitz, Modul Sitzheizung vorn
Airbag-
AnzeigeIND7,5AKombiinstrument, A/C-Steuermodul
Bremslicht-schalterBRAKE
SWITCH7,5ABremslichtschalter, Smartkey-Steuermodul

7-47
7
Wartung
Sicherungskasten Fahrerseite
BezeichnungSymbolAmpereAbgesicherter Stromkreis
Start7,5ASmartkey-Steuerung (mit Smartkey), EPCU
Instrumenten-blockCLUSTER7,5AHeadup-Display, Kombiinstrument
Türverrie-gelung20ATürverriegelungsrelais, Türentriegelungsrelais, ICM-Relaiskasten (Deadlock-Relais)
PDM227,5ASchalter Start/Stop-Knopf
FCA10AFCA-Assistent (Forward Collision Avoidance)
Sitzheizung20AModul Sitzheizung vorn, Modul Vordersitzbelüftung
Ersatz-sicherungSpare20AErsatzsicherung
KlimaanlagenA/C7,5AA/C-Steuergerät
PDM1115ASmartkey-Steuermodul
E-SchalterE-
SHIFTER10AWählhebelschalter (SBW), Frontkonsolenschalter
Airbag15ASRS-Steuergerät
Zündung 1IG125APCB-Block (Sicherung: F9, F11)

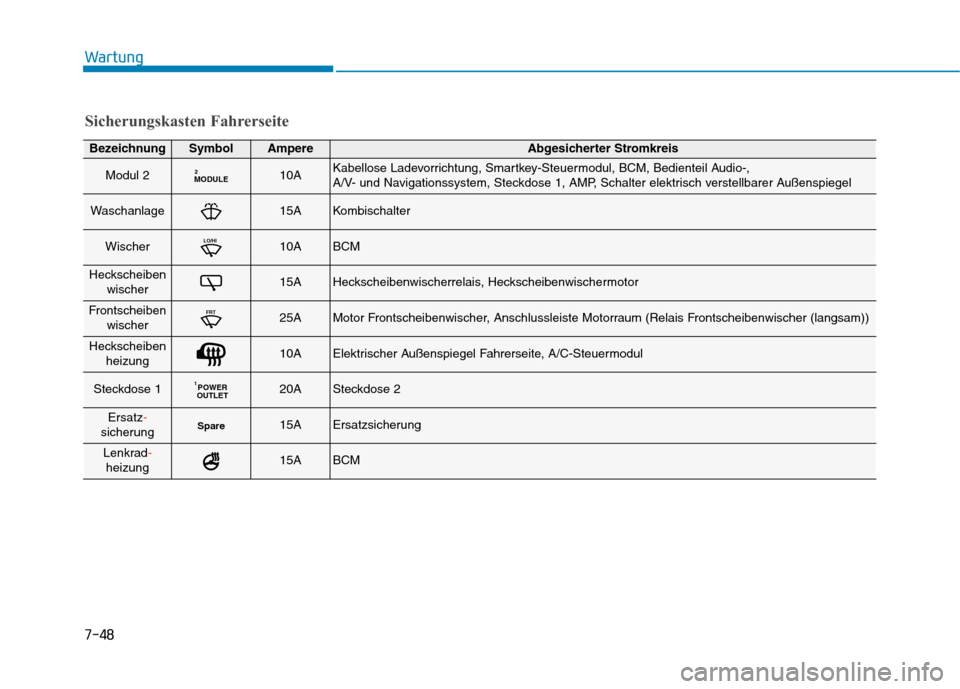

7-48
Wartung
Sicherungskasten Fahrerseite
BezeichnungSymbolAmpereAbgesicherter Stromkreis
Modul 2MODULE210AKabellose Ladevorrichtung, Smartkey-Steuermodul, BCM, Bedienteil Audio-,
A/V- und Navigationssystem, Steckdose 1, AMP, Schalter elektrisch verstellbarer Außenspiegel
Waschanlage15AKombischalter
WischerLO/HI10ABCM
Heckscheiben
wischer15AHeckscheibenwischerrelais, Heckscheibenwischermotor
Frontscheiben
wischerFRT25AMotor Frontscheibenwischer, Anschlussleiste Motorraum (Relais Frontscheibenwischer (langsam))
Heckscheiben
heizung10AElektrischer Außenspiegel Fahrerseite, A/C-Steuermodul
Steckdose 1POWER
OUTLET120ASteckdose 2
Ersatz-sicherungSpare15AErsatzsicherung
Lenkrad-heizung15ABCM

7-49
7
Wartung

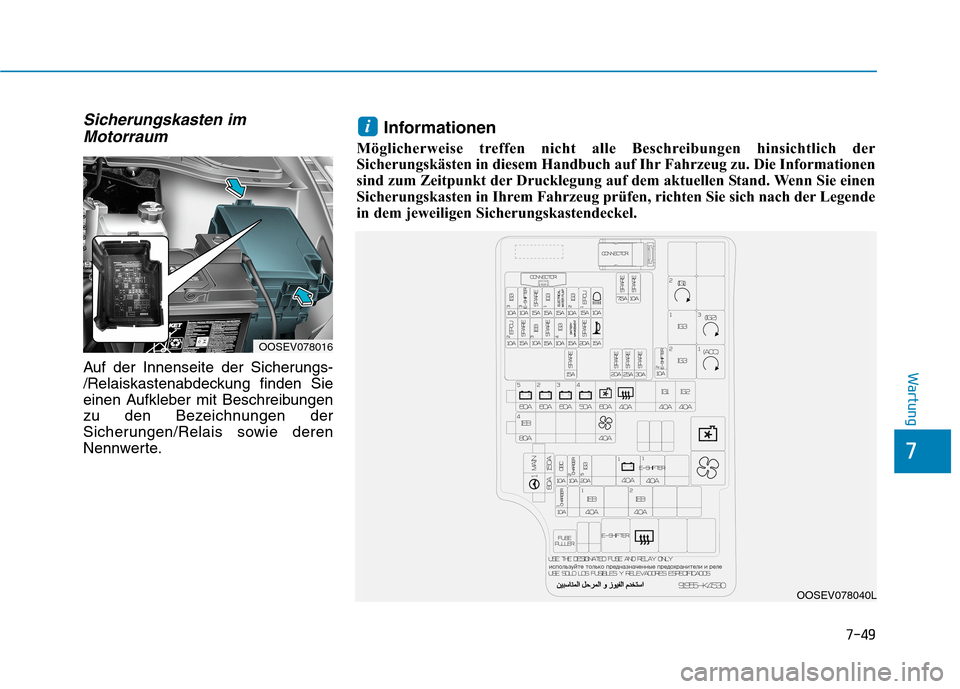

Sicherungskasten im
Motorraum
Auf der Innenseite der Sicherungs-
/Relaiskastenabdeckung finden Sie
einen Aufkleber mit Beschreibungen
zu den Bezeichnungen der
Sicherungen/Relais sowie deren
Nennwerte.
OOSEV078016
OOSEV078040L
Informationen
Möglicherweise treffen nicht alle Beschreibungen hinsichtlich der
Sicherungskästen in diesem Handbuch auf Ihr Fahrzeug zu. Die Informationen
sind zum Zeitpunkt der Drucklegung auf dem aktuellen Stand. Wenn Sie einen
Sicherungskasten in Ihrem Fahrzeug prüfen, richten Sie sich nach der Legende
in dem jeweiligen Sicherungskastendeckel.
i

7-50
Wartung
Sicherungskasten Motorraum
Relais Nr.SymbolRelaisbezeichnung
RELAIS 3E632
(IG1)PDM-Relais 2 (IG1)
RELAIS 5E651IG3IG3-Relais 1
RELAIS 6E663
(IG2)PDM-Relais 3 (IG2)
RELAIS 7E672IG3IG3-Relais 2
RELAIS 8E681
(ACC)PDM-Relais 1 (ACC)
RELAIS 9E69Kühlerlüfterrelais
RELAIS 10E70Gebläserelais
RELAIS 11E71E-SHIFTERE-Schalter-Relais
RELAIS 12E72Relais Heckscheibenheizung

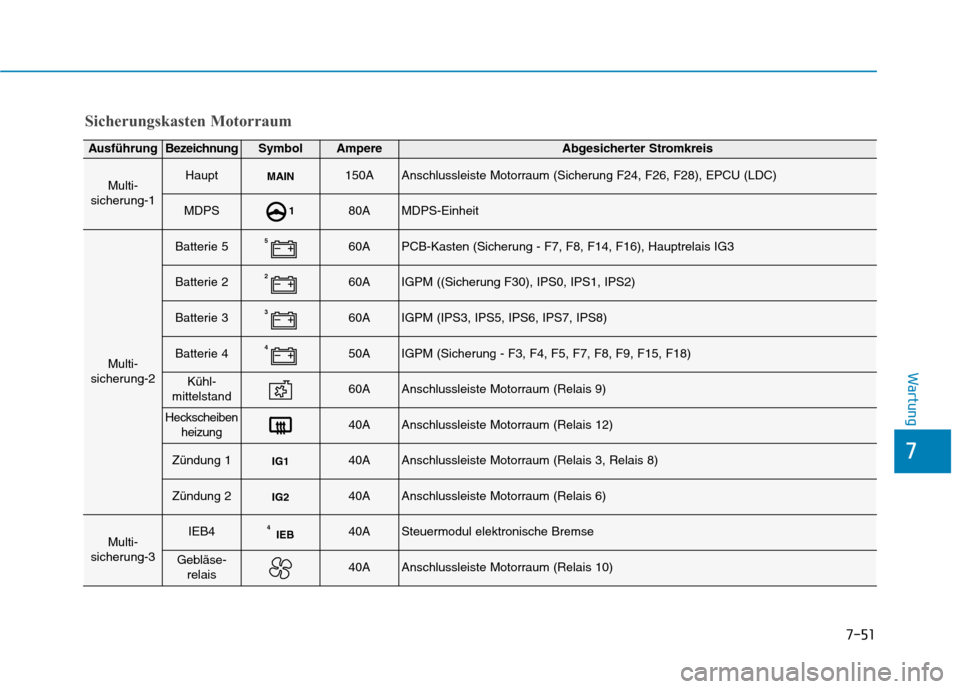

7-51
7
Wartung
Sicherungskasten Motorraum
AusführungBezeichnungSymbolAmpereAbgesicherter Stromkreis
Multi-
sicherung-1HauptMAIN150AAnschlussleiste Motorraum (Sicherung F24, F26, F28), EPCU (LDC)
MDPS180AMDPS-Einheit
Multi-
sicherung-2
Batterie 5560APCB-Kasten (Sicherung - F7, F8, F14, F16), Hauptrelais IG3
Batterie 2260AIGPM ((Sicherung F30), IPS0, IPS1, IPS2)
Batterie 3360AIGPM (IPS3, IPS5, IPS6, IPS7, IPS8)
Batterie 4450AIGPM (Sicherung - F3, F4, F5, F7, F8, F9, F15, F18)
Kühl-
mittelstand60AAnschlussleiste Motorraum (Relais 9)
Heckscheiben
heizung40AAnschlussleiste Motorraum (Relais 12)
Zündung 1IG140AAnschlussleiste Motorraum (Relais 3, Relais 8)
Zündung 2IG240AAnschlussleiste Motorraum (Relais 6)
Multi-
sicherung-3IEB4IEB440ASteuermodul elektronische Bremse
Gebläse-
relais40AAnschlussleiste Motorraum (Relais 10)

7-52
Wartung
Sicherungskasten Motorraum
AusführungBezeichnungSymbolAmpereAbgesicherter Stromkreis
Sicherung
OBCOBC10AOBC
Ladegerät 2CHARGER210AICM-Relaiskasten (Relais Ladeklappe verriegeln/entriegeln), CCM-Einheit
Zündung 3 5IG3520AAnschlussleiste Motorraum (Relais 5, Relais 7)
Batterie 1140AIGPM ((Sicherung - F21, F24, F27, F28, F33) Leckstrom-Abschaltvorrichtung)
E-SchalterE-SHIFTER40AAnschlussleiste Motorraum ((Sicherung F34) Relais 11))
Ladegerät 1CHARGER110ALadeklappenmodul
IEB1IEB140ASteuermodul elektronische Bremse, Universalprüfstecker
IEB2IEB240ASteuermodul elektronische Bremse

7-53
7
Wartung
Sicherungskasten Motorraum
AusführungBezeichnungSymbolAmpereAbgesicherter Stromkreis
Sicherung
Zündung 3 33IG310AAnschlussleiste Motorraum (Relais 9, Relais 10), Kompressor elektronische
Klimaanlage, Kühlmittel-Dreiwegeventil links/rechts
E-Schalter 3E-SHIFTER 310ASCU
Zündung 3 11IG315AAnschlussleiste Motorraum (Relais 5, Relais 7)
Elektronische
WasserpumpeELECTRICAL
WATER
PUMP15AElektronische Wasserpumpe
Zündung 3 22IG310ABMU, OBC, EPCU
EPCU1EPCU115AEPCU
Fernlicht10AFernlichtrelais
EPCU2EPCU210AEPCU
IEB 33IEB10ASteuermodul elektronische Bremse, Universalprüfstecker
Zündung 3 44IG315AAktivluftklappe, CCM-Einheit, Ladeklappenmodul, PTC-Heizung Klimaanlage,
Pralltafelschalter, A/C-Steuermodul, Bedienteil Audio, A/V- und
Navigationssystem, Kombiinstrument, IGPM
Batterie-managementBATTERY
MANAGEMENT10ABMU
Hupen15ASignalhornrelais
