2020 Hyundai Kona EV Betriebsanleitung (in German)

7-54
Wartung

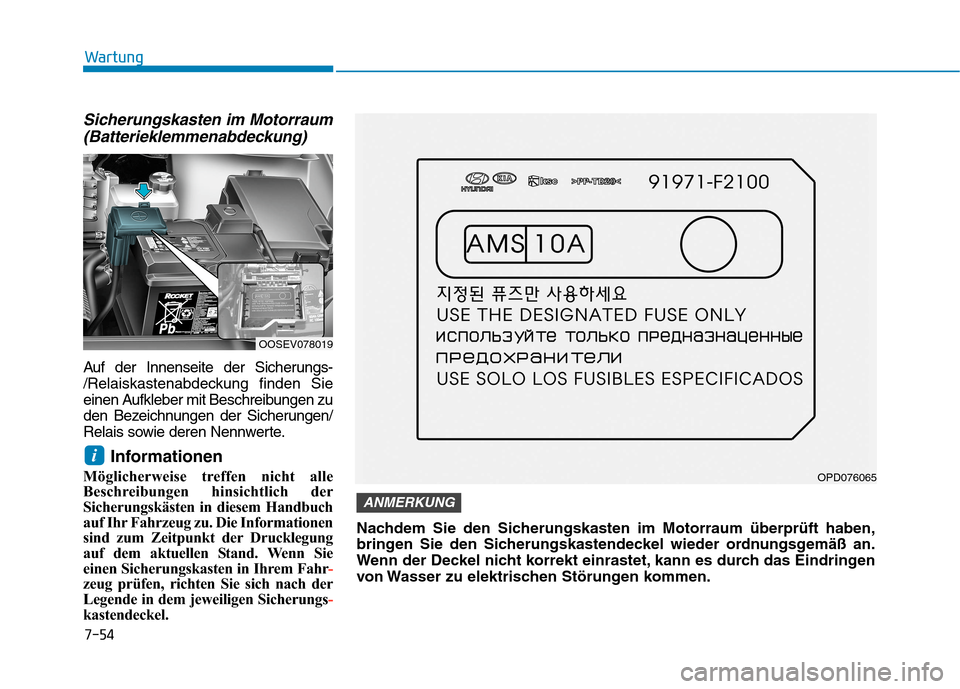

Sicherungskasten im Motorraum
(Batterieklemmenabdeckung)
Auf der Innenseite der Sicherungs-
/Relaiskastenabdeckung finden Sie
einen Aufkleber mit Beschreibungen zu
den Bezeichnungen der Sicherungen/
Relais sowie deren Nennwerte.
Informationen
Möglicherweise treffen nicht alle
Beschreibungen hinsichtlich der
Sicherungskästen in diesem Handbuch
auf Ihr Fahrzeug zu. Die Informationen
sind zum Zeitpunkt der Drucklegung
auf dem aktuellen Stand. Wenn Sie
einen Sicherungskasten in Ihrem Fahr-
zeug prüfen, richten Sie sich nach der
Legende in dem jeweiligen Sicherungs-
kastendeckel.
i
Nachdem Sie den Sicherungskasten im Motorraum überprüft haben,
bringen Sie den Sicherungskastendeckel wieder ordnungsgemäß an.
Wenn der Deckel nicht korrekt einrastet, kann es durch das Eindringen
von Wasser zu elektrischen Störungen kommen.
ANMERKUNG
OOSEV078019
OPD076065

7-55
7
Wartung
G GL
LÜ
ÜH
HL
LA
AM
MP
PE
EN
N

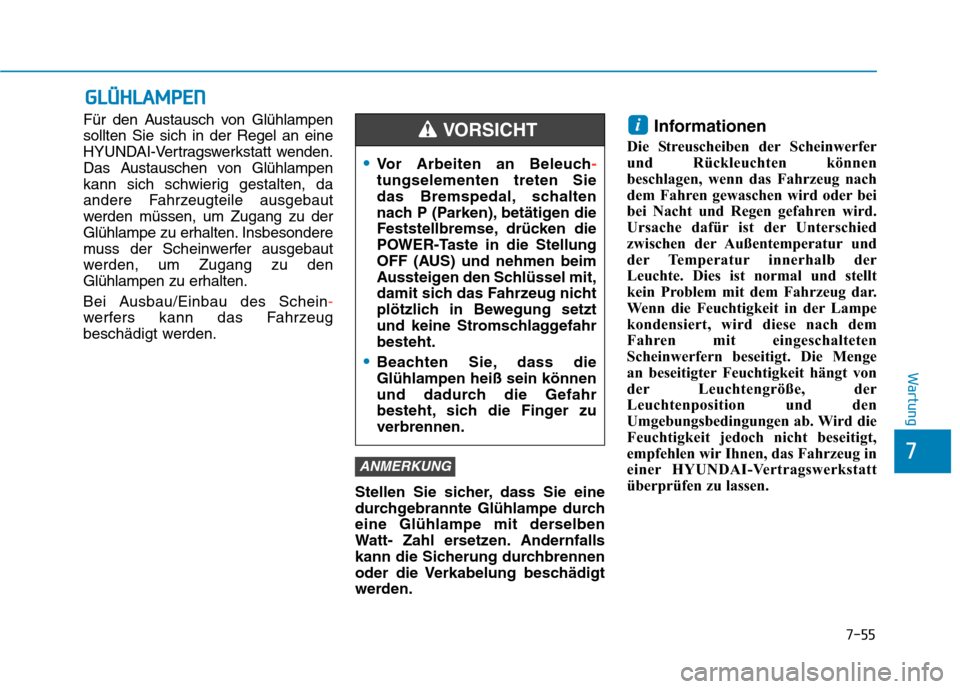

Für den Austausch von Glühlampen
sollten Sie sich in der Regel an eine
HYUNDAI-Vertragswerkstatt wenden.
Das Austauschen von Glühlampen
kann sich schwierig gestalten, da
andere Fahrzeugteile ausgebaut
werden müssen, um Zugang zu der
Glühlampe zu erhalten. Insbesondere
muss der Scheinwerfer ausgebaut
werden, um Zugang zu den
Glühlampen zu erhalten.
Bei Ausbau/Einbau des Schein-
werfers kann das Fahrzeug
beschädigt werden.
Stellen Sie sicher, dass Sie eine
durchgebrannte Glühlampe durch
eine Glühlampe mit derselben
Watt- Zahl ersetzen. Andernfalls
kann die Sicherung durchbrennen
oder die Verkabelung beschädigt
werden.Informationen
Die Streuscheiben der Scheinwerfer
und Rückleuchten können
beschlagen, wenn das Fahrzeug nach
dem Fahren gewaschen wird oder bei
bei Nacht und Regen gefahren wird.
Ursache dafür ist der Unterschied
zwischen der Außentemperatur und
der Temperatur innerhalb der
Leuchte. Dies ist normal und stellt
kein Problem mit dem Fahrzeug dar.
Wenn die Feuchtigkeit in der Lampe
kondensiert, wird diese nach dem
Fahren mit eingeschalteten
Scheinwerfern beseitigt. Die Menge
an beseitigter Feuchtigkeit hängt von
der Leuchtengröße, der
Leuchtenposition und den
Umgebungsbedingungen ab. Wird die
Feuchtigkeit jedoch nicht beseitigt,
empfehlen wir Ihnen, das Fahrzeug in
einer HYUNDAI-Vertragswerkstatt
überprüfen zu lassen.
i
ANMERKUNG
Vor Arbeiten an Beleuch-
tungselementen treten Sie
das Bremspedal, schalten
nach P (Parken), betätigen die
Feststellbremse, drücken die
POWER-Taste in die Stellung
OFF (AUS) und nehmen beim
Aussteigen den Schlüssel mit,
damit sich das Fahrzeug nicht
plötzlich in Bewegung setzt
und keine Stromschlaggefahr
besteht.
Beachten Sie, dass die
Glühlampen heiß sein können
und dadurch die Gefahr
besteht, sich die Finger zu
verbrennen.
VORSICHT

7-56
Wartung
Informationen
• Bei einer normal Funktionierenden
Lampe kann es vorkommen, dass
diese vorübergehend Flackert,
bis sich die Fahrzeugelektrik
stabilisiert hat. Wenn die Lampe
jedoch nach vorübergehendem
Flackern ausgeht oder weiterhin
flackert, empfehlen wir, das System
in einer HYUNDAI-Vertrags-
werkstatt überprüfen zu lassen.
• Es kann vorkommen, dass die
Positionsleuchte beim Einschalten
des Positionsleuchtenschalters nicht
einschaltet, jedoch Positionsleuchte
und Scheinwerfer einschalten, wenn
der Scheinwerferschalter einge-
schaltet wird. Dies kann durch
einen Netzwerkfehler oder durch
eine Fehlfunktion in der Steuerung
der Fahrzeugelektrik verursacht
werden. Falls dieser Fehler auftritt,
empfehlen wir, das System in
einer HYUNDAI-Vertragswerkstatt
überprüfen zu lassen.
Informationen
Die Scheinwerferausrichtung sollte
nach einem Unfall oder nach dem
Wiedereinbau des Scheinwerfers in
einer HYUNDAI-Vertragswerkstatt
überprüft werden.
Informationen
Andere Verkehrsführung (für Europa)
Das Abblendlicht ist asymmetrisch
eingestellt. Wenn Sie ein Land
besuchen, in dem Linksverkehr
herrscht, werden die Fahrer auf der
Gegenspur durch diese asymmetri-
sche Einstellung geblendet. Um zu
verhindern, dass andere Verkehrsteil-
nehmer geblendet werden, fordert
die ECE-Regelung verschiedene
technische Lösungen (z.B. System für
automatische Umschaltung, Selbstkle-
befolie, Verstellung nach unten). Die
Scheinwerfer Ihres Fahrzeugs sind so
ausgelegt, dass der Gegenverkehr
nicht geblendet wird. Sie müssen also
in Ländern, in denen Linksverkehr
herrscht, keine Änderungen an Ihren
Scheinwerfern vornehmen.
Austausch von Glühlampen
für Scheinwerfer, Tagfahrlicht,
Blinker und Standlicht
Ausführung A
(1) Scheinwerfer (Fernlicht)
(2) Scheinwerfer (Abblendlicht)
(3) Tagfahrlicht/Positionslicht
(4) Blinkerleuchte
i
ii
OOSEV078020

7-57
7
Wartung

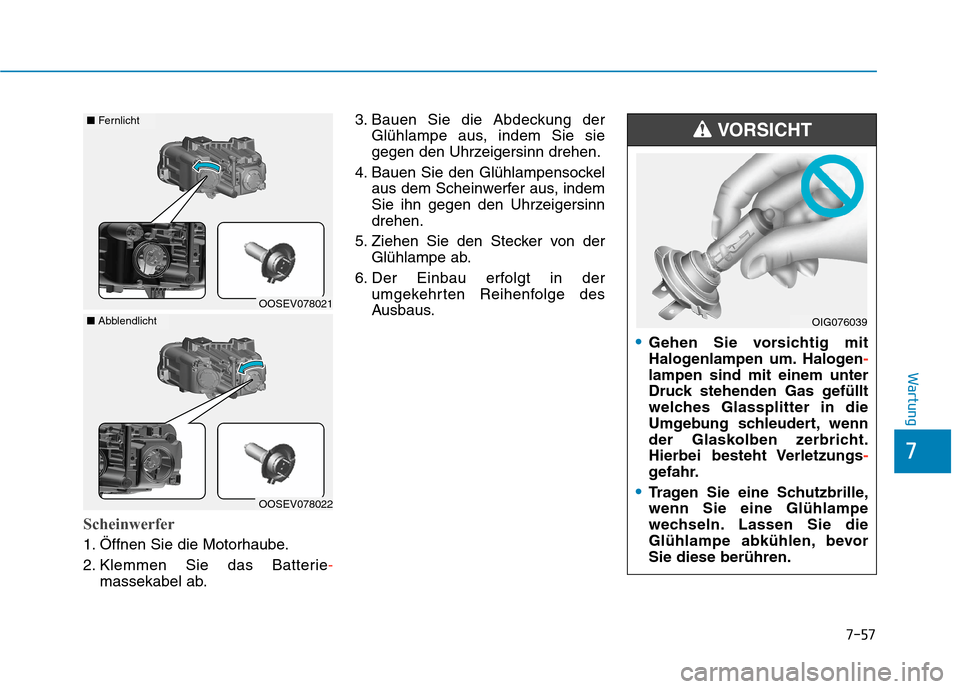

Scheinwerfer
1. Öffnen Sie die Motorhaube.
2. Klemmen Sie das Batterie-
massekabel ab.3. Bauen Sie die Abdeckung der
Glühlampe aus, indem Sie sie
gegen den Uhrzeigersinn drehen.
4. Bauen Sie den Glühlampensockel
aus dem Scheinwerfer aus, indem
Sie ihn gegen den Uhrzeigersinn
drehen.
5. Ziehen Sie den Stecker von der
Glühlampe ab.
6. Der Einbau erfolgt in der
umgekehrten Reihenfolge des
Ausbaus.
OOSEV078021
■Fernlicht
OOSEV078022
■Abblendlicht
Gehen Sie vorsichtig mit
Halogenlampen um. Halogen-
lampen sind mit einem unter
Druck stehenden Gas gefüllt
welches Glassplitter in die
Umgebung schleudert, wenn
der Glaskolben zerbricht.
Hierbei besteht Verletzungs-
gefahr.
Tragen Sie eine Schutzbrille,
wenn Sie eine Glühlampe
wechseln. Lassen Sie die
Glühlampe abkühlen, bevor
Sie diese berühren.
VORSICHT
OIG076039

7-58
Wartung
Behandeln Sie sie stets vorsichtig
und vermeiden Sie Kratzer. Lassen
Sie eingeschaltete Glühlampen
nicht mit Flüssigkeiten in
Berührung kommen.
Fassen Sie den Glaskolben nie
mit bloßen Fingern an. Eine
verbleibende Fettschicht kann die
Glühlampe zum Platzen bringen,
wenn sie eingeschaltet wird.
Lassen Sie Glühlampen nur im
eingebauten Zustand aufleuchten.
Wenn eine Glühlampe beschädigt
oder durchgebrannt ist, ersetzen
Sie diese sobald als möglich
und entsorgen Sie die defekte
Glühlampe sorgfältig.
Tagfahrlicht/Positionslicht
Für den Fall, dass die Leuchte (LED)
nicht funktioniert, empfehlen wir,
das System in einer HYUNDAI
Vertragswerkstatt überprüfen zu
lassen.
Die LED-Leuchten können nicht
einzeln ersetzt werden, weil es sich
um eine Komplettbaugruppe handelt.
Die LED-Leuchten müssen mit der
Baugruppe ersetzt werden.
Prüfung und Reparatur der LED-
Leuchte sollten durch einen
qualifizierten Techniker erfolgen,
damit keine anderen Teile des
Fahrzeugs beschädigt werden.
Blinkerleuchte
1. Öffnen Sie die Motorhaube.
2. Klemmen Sie das Batterie-
massekabel ab.
3. Bauen Sie die Lampenfassung
aus dem Leuchtengehäuse aus,
indem Sie die Fassung gegen den
Uhrzeigersinn drehen, bis ihre
Rastnasen zu den Gehäuse-
aussparungen ausgerichtet sind.
OOSEV078023

7-59
7
Wartung

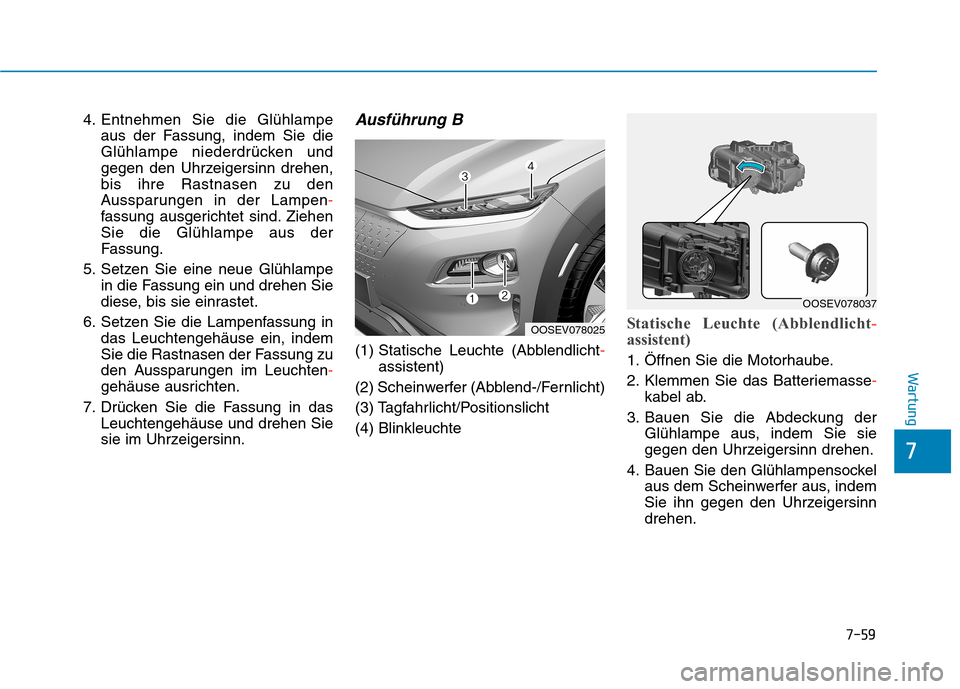

4. Entnehmen Sie die Glühlampe
aus der Fassung, indem Sie die
Glühlampe niederdrücken und
gegen den Uhrzeigersinn drehen,
bis ihre Rastnasen zu den
Aussparungen in der Lampen-
fassung ausgerichtet sind. Ziehen
Sie die Glühlampe aus der
Fassung.
5. Setzen Sie eine neue Glühlampe
in die Fassung ein und drehen Sie
diese, bis sie einrastet.
6. Setzen Sie die Lampenfassung in
das Leuchtengehäuse ein, indem
Sie die Rastnasen der Fassung zu
den Aussparungen im Leuchten-
gehäuse ausrichten.
7. Drücken Sie die Fassung in das
Leuchtengehäuse und drehen Sie
sie im Uhrzeigersinn.Ausführung B
(1) Statische Leuchte (Abblendlicht-
assistent)
(2) Scheinwerfer (Abblend-/Fernlicht)
(3) Tagfahrlicht/Positionslicht
(4) Blinkleuchte
Statische Leuchte (Abblendlicht-
assistent)
1. Öffnen Sie die Motorhaube.
2. Klemmen Sie das Batteriemasse-
kabel ab.
3. Bauen Sie die Abdeckung der
Glühlampe aus, indem Sie sie
gegen den Uhrzeigersinn drehen.
4. Bauen Sie den Glühlampensockel
aus dem Scheinwerfer aus, indem
Sie ihn gegen den Uhrzeigersinn
drehen.
OOSEV078025
OOSEV078037

7-60
Wartung

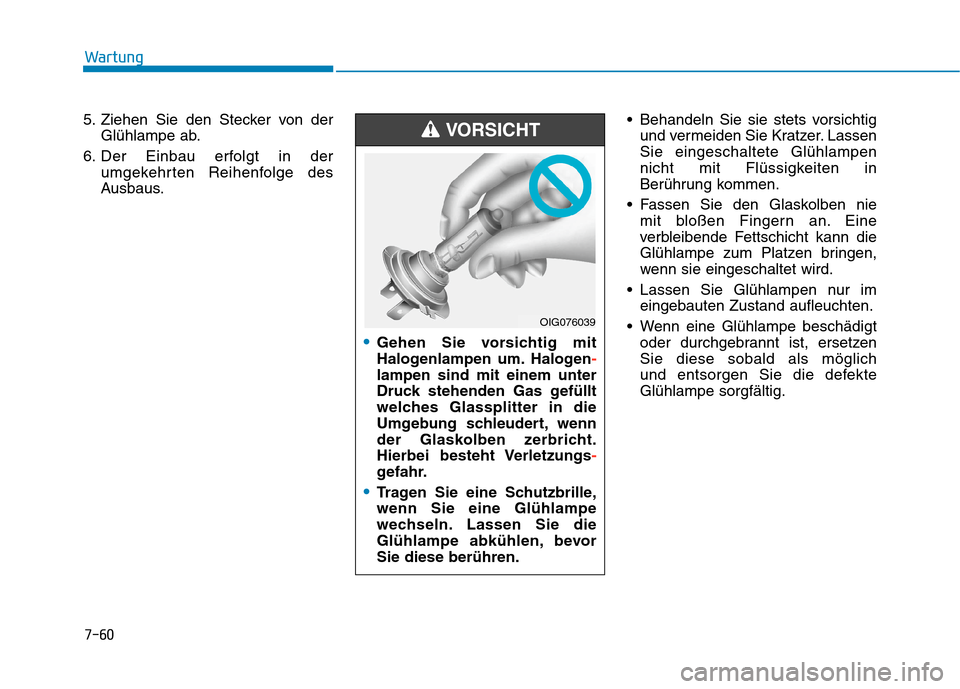

5. Ziehen Sie den Stecker von der
Glühlampe ab.
6. Der Einbau erfolgt in der
umgekehrten Reihenfolge des
Ausbaus. Behandeln Sie sie stets vorsichtig
und vermeiden Sie Kratzer. Lassen
Sie eingeschaltete Glühlampen
nicht mit Flüssigkeiten in
Berührung kommen.
Fassen Sie den Glaskolben nie
mit bloßen Fingern an. Eine
verbleibende Fettschicht kann die
Glühlampe zum Platzen bringen,
wenn sie eingeschaltet wird.
Lassen Sie Glühlampen nur im
eingebauten Zustand aufleuchten.
Wenn eine Glühlampe beschädigt
oder durchgebrannt ist, ersetzen
Sie diese sobald als möglich
und entsorgen Sie die defekte
Glühlampe sorgfältig.
Gehen Sie vorsichtig mit
Halogenlampen um. Halogen-
lampen sind mit einem unter
Druck stehenden Gas gefüllt
welches Glassplitter in die
Umgebung schleudert, wenn
der Glaskolben zerbricht.
Hierbei besteht Verletzungs-
gefahr.
Tragen Sie eine Schutzbrille,
wenn Sie eine Glühlampe
wechseln. Lassen Sie die
Glühlampe abkühlen, bevor
Sie diese berühren.
VORSICHT
OIG076039

7-61
7
Wartung
Blinkerleuchte
1. Öffnen Sie die Motorhaube.
2. Klemmen Sie das Batteriemasse-
kabel ab.
3. Bauen Sie die Lampenfassung
aus dem Leuchtengehäuse aus,
indem Sie die Fassung gegen den
Uhrzeigersinn drehen, bis ihre
Rastnasen zu den Gehäuse-
aussparungen ausgerichtet sind.
4. Entnehmen Sie die Glühlampe
aus der Fassung, indem Sie die
Glühlampe niederdrücken und
gegen den Uhrzeigersinn drehen,
bis ihre Rastnasen zu den Aus-
sparungen in der Lampenfassung
ausgerichtet sind. Ziehen Sie die
Glühlampe aus der Fassung.5. Setzen Sie eine neue Glühlampe
in die Fassung ein und drehen Sie
diese, bis sie einrastet.
6. Setzen Sie die Lampenfassung in
das Leuchtengehäuse ein, indem
Sie die Rastnasen der Fassung zu
den Aussparungen im Leuchten-
gehäuse ausrichten.
7. Drücken Sie die Fassung in das
Leuchtengehäuse und drehen Sie
sie im Uhrzeigersinn.
Scheinwerfer (Abblend-/Fernlicht)
und Tagfahrlicht/Positionslicht
Für den Fall, dass die Leuchte (LED)
nicht funktioniert, empfehlen wir,
das System in einer HYUNDAI
Vertragswerkstatt überprüfen zu
lassen.
Die LED-Leuchten können nicht
einzeln ersetzt werden, weil es sich
um eine Komplettbaugruppe handelt.
Die LED-Leuchten müssen mit der
Baugruppe ersetzt werden.
Prüfung und Reparatur der LED-
Leuchte sollten durch einen
qualifizierten Techniker erfolgen,
damit keine anderen Teile des
Fahrzeugs beschädigt werden.
OOSEV078023
