2020 Hyundai Kona EV Betriebsanleitung (in German)

7-62
Wartung

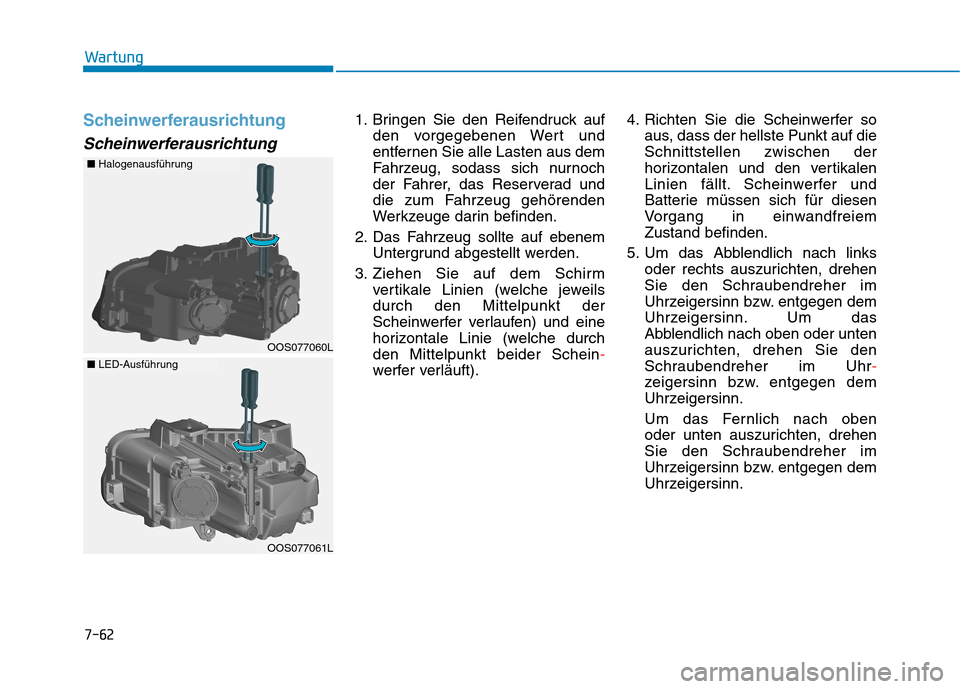

Scheinwerferausrichtung
Scheinwerferausrichtung
1. Bringen Sie den Reifendruck auf
den vorgegebenen Wert und
entfernen Sie alle Lasten aus dem
Fahrzeug, sodass sich nurnoch
der Fahrer, das Reserverad und
die zum Fahrzeug gehörenden
Werkzeuge darin befinden.
2. Das Fahrzeug sollte auf ebenem
Untergrund abgestellt werden.
3. Ziehen Sie auf dem Schirm
vertikale Linien (welche jeweils
durch den Mittelpunkt der
Scheinwerfer verlaufen) und eine
horizontale Linie (welche durch
den Mittelpunkt beider Schein-
werfer verläuft).4. Richten Sie die Scheinwerfer so
aus, dass der hellste Punkt auf die
Schnittstellen zwischen der
horizontalen und den vertikalen
Linien fällt. Scheinwerfer und
Batterie müssen sich für diesen
Vorgang in einwandfreiem
Zustand befinden.
5. Um das Abblendlich nach links
oder rechts auszurichten, drehen
Sie den Schraubendreher im
Uhrzeigersinn bzw. entgegen dem
Uhrzeigersinn. Um das
Abblendlich nach oben oder unten
auszurichten, drehen Sie den
Schraubendreher im Uhr-
zeigersinn bzw. entgegen dem
Uhrzeigersinn.
Um das Fernlich nach oben
oder unten auszurichten, drehen
Sie den Schraubendreher im
Uhrzeigersinn bzw. entgegen dem
Uhrzeigersinn.
OOS077060L
■Halogenausführung
OOS077061L
■LED-Ausführung

7-63
7
Wartung

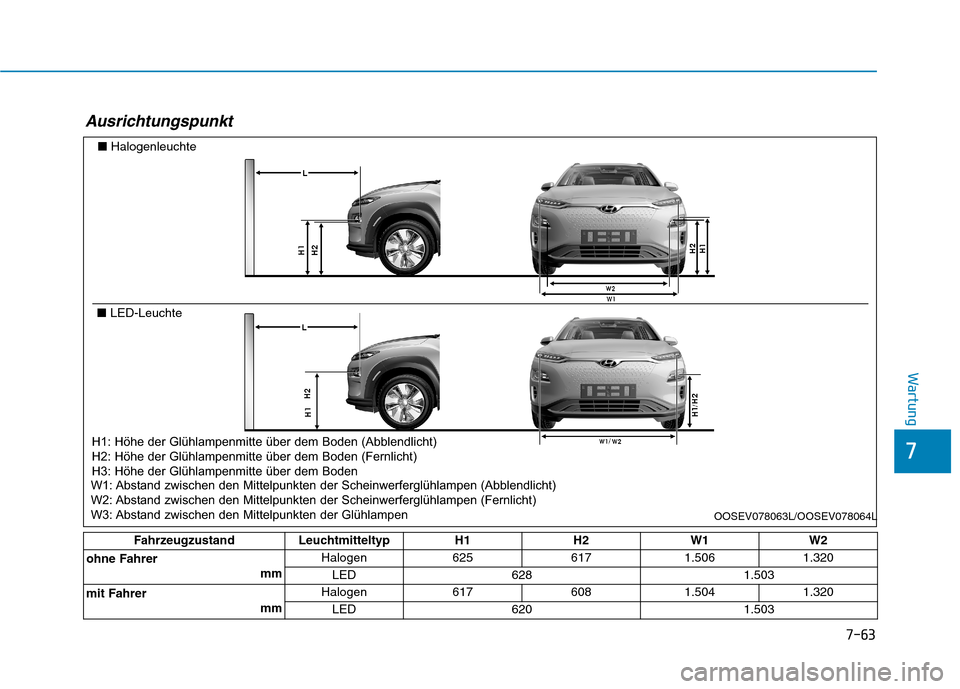

Ausrichtungspunkt
■Halogenleuchte
■LED-Leuchte
OOSEV078063L/OOSEV078064L
H1 : Height between the head lamp bulb center and ground (Low beam)
H2 : Height between the head lamp bulb center and ground (High beam)
H3 : Height between the fog lamp bulb center and ground
W1 : Distance between the two head lamp bulbs centers (Low beam)
W2 : Distance between the two head lamp bulbs centers (High beam)
W3 : Distance between the two fog lamp bulbs centersH1: Höhe der Glühlampenmitte über dem Boden (Abblendlicht)
H2: Höhe der Glühlampenmitte über dem Boden (Fernlicht)
H3: Höhe der Glühlampenmitte über dem Boden
W1: Abstand zwischen den Mittelpunkten der Scheinwerferglühlampen (Abblendlicht)
W2: Abstand zwischen den Mittelpunkten der Scheinwerferglühlampen (Fernlicht)
W3: Abstand zwischen den Mittelpunkten der Glühlampen
Fahrzeugzustand Leuchtmitteltyp H1 H2 W1 W2
ohne Fahrer
mm Halogen 625 617 1.506 1.320
LED 628 1.503
mit Fahrer
mmHalogen 617 608 1.504 1.320
LED 620 1.503

7-64
Wartung

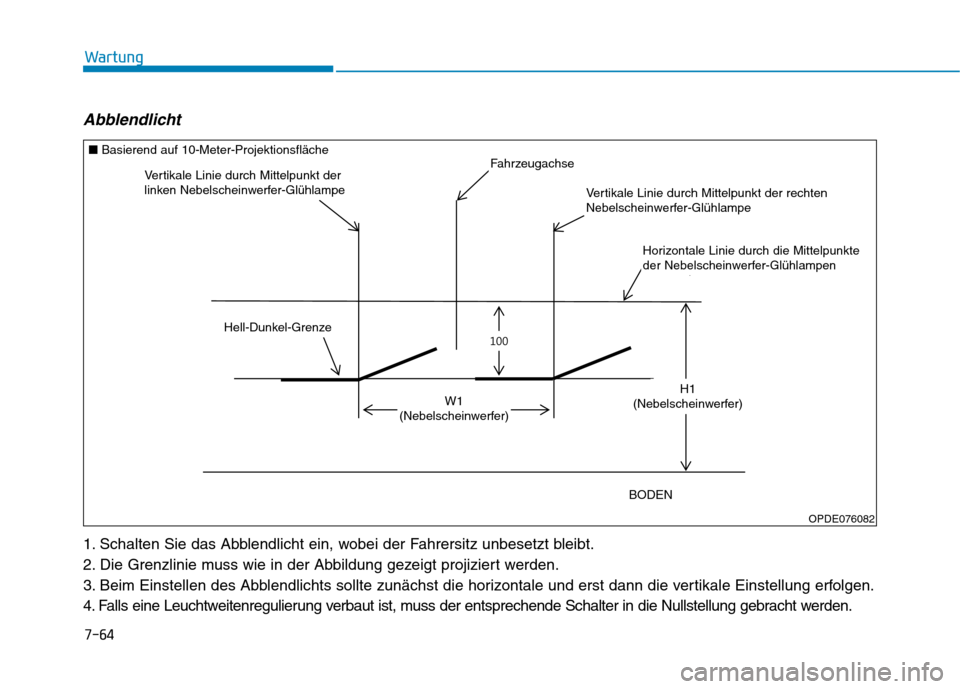

Abblendlicht
1. Schalten Sie das Abblendlicht ein, wobei der Fahrersitz unbesetzt bleibt.
2. Die Grenzlinie muss wie in der Abbildung gezeigt projiziert werden.
3. Beim Einstellen des Abblendlichts sollte zunächst die horizontale und erst dann die vertikale Einstellung erfolgen.
4. Falls eine Leuchtweitenregulierung verbaut ist, muss der entsprechende Schalter in die Nullstellung gebracht werden.
:&DUD[LV
9HUWLFDOOLQHRIOHIW
KHDGODPSEXOEFHQWHU
&XWRIIOLQH
9HUWLFDOOLQHRIULJKW
KHDGODPSEXOEFHQWHU
+RUL]RQWDOOLQHRI
KHDGODPSEXOEFHQWHU
*5281'

+
/RZEHDP
/RZEHDP
OPDE076082
■Basierend auf 10-Meter-Projektionsfläche
Vertikale Linie durch Mittelpunkt der
linken Nebelscheinwerfer-Glühlampe
Vertikale Linie durch Mittelpunkt der rechten
Nebelscheinwerfer-Glühlampe
Horizontale Linie durch die Mittelpunkte
der Nebelscheinwerfer-Glühlampen
Fahrzeugachse
H1
(Nebelscheinwerfer)W1
(Nebelscheinwerfer)
BODEN
Hell-Dunkel-Grenze

7-65
7
Wartung

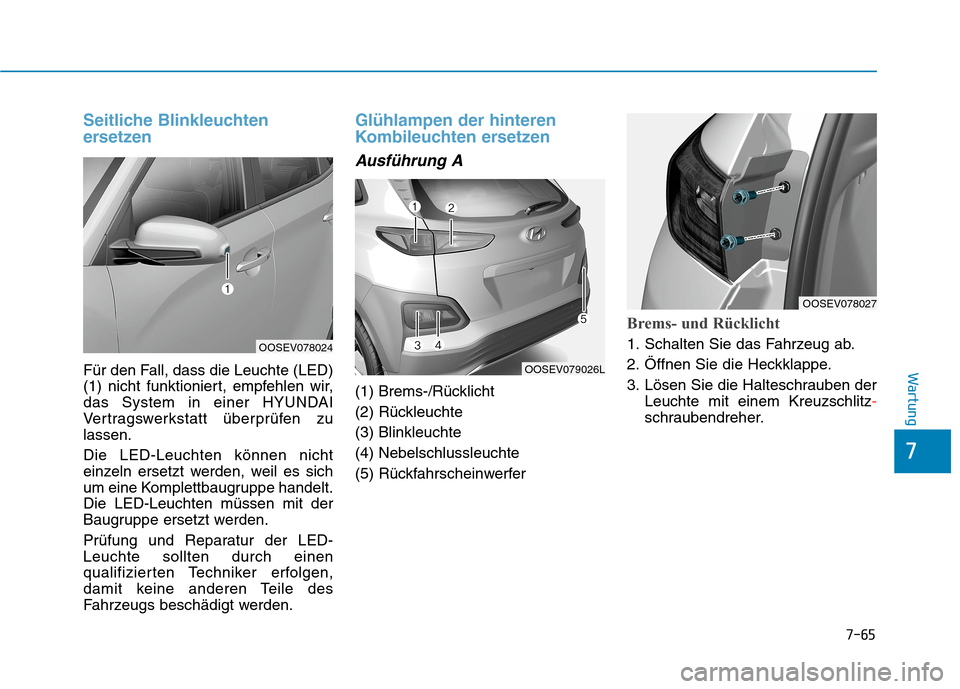

Seitliche Blinkleuchten
ersetzen
Für den Fall, dass die Leuchte (LED)
(1) nicht funktioniert, empfehlen wir,
das System in einer HYUNDAI
Vertragswerkstatt überprüfen zu
lassen.
Die LED-Leuchten können nicht
einzeln ersetzt werden, weil es sich
um eine Komplettbaugruppe handelt.
Die LED-Leuchten müssen mit der
Baugruppe ersetzt werden.
Prüfung und Reparatur der LED-
Leuchte sollten durch einen
qualifizierten Techniker erfolgen,
damit keine anderen Teile des
Fahrzeugs beschädigt werden.
Glühlampen der hinteren
Kombileuchten ersetzen
Ausführung A
(1) Brems-/Rücklicht
(2) Rückleuchte
(3) Blinkleuchte
(4) Nebelschlussleuchte
(5) Rückfahrscheinwerfer
Brems- und Rücklicht
1. Schalten Sie das Fahrzeug ab.
2. Öffnen Sie die Heckklappe.
3. Lösen Sie die Halteschrauben der
Leuchte mit einem Kreuzschlitz-
schraubendreher.OOSEV078024
OOSEV079026L
OOSEV078027

7-66
Wartung
4. Entfernen Sie die hintere
Kombileuchte.5. Bauen Sie die Lampenfassung
aus dem Leuchtengehäuse aus,
indem Sie die Fassung gegen den
Uhrzeigersinn drehen, bis ihre
Rastnasen zu den Gehäuse-
aussparungen ausgerichtet sind.
6. Entnehmen Sie die Glühlampe
aus der Fassung, indem Sie die
Glühlampe niederdrücken und
gegen den Uhrzeigersinn drehen,
bis ihre Rastnasen zu den
Aussparungen in der Lampen-
fassung ausgerichtet sind. Ziehen
Sie die Glühlampe aus der
Fassung.7. Der Einbau erfolgt in der
umgekehrten Reihenfolge des
Ausbaus.
OOS077068LOOSEV079028CZ

7-67
7
Wartung

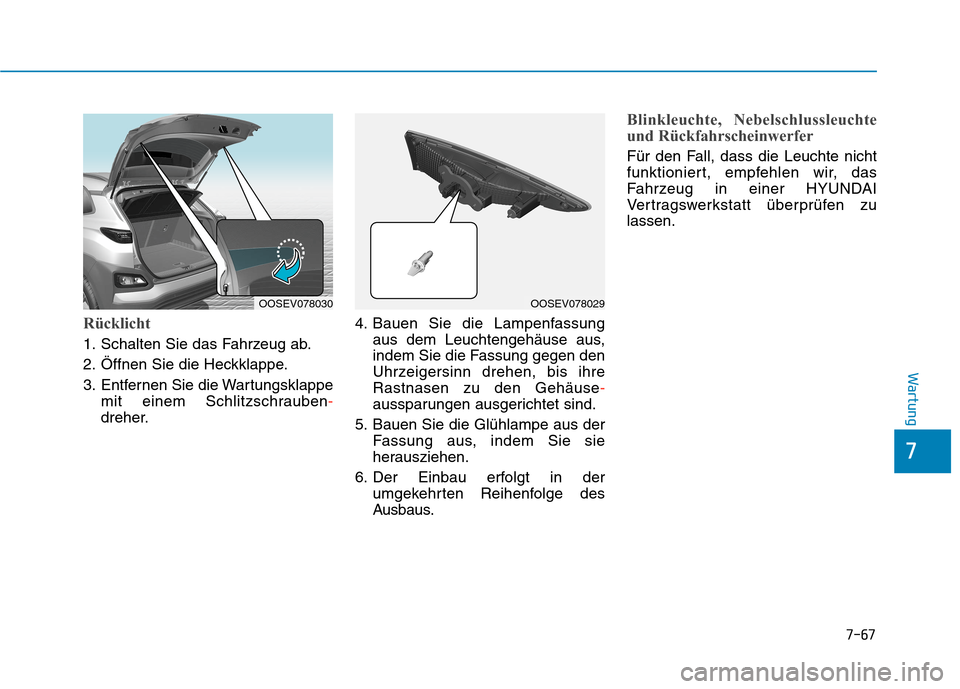

Rücklicht
1. Schalten Sie das Fahrzeug ab.
2. Öffnen Sie die Heckklappe.
3. Entfernen Sie die Wartungsklappe
mit einem Schlitzschrauben-
dreher.4. Bauen Sie die Lampenfassung
aus dem Leuchtengehäuse aus,
indem Sie die Fassung gegen den
Uhrzeigersinn drehen, bis ihre
Rastnasen zu den Gehäuse-
aussparungen ausgerichtet sind.
5. Bauen Sie die Glühlampe aus der
Fassung aus, indem Sie sie
herausziehen.
6. Der Einbau erfolgt in der
umgekehrten Reihenfolge des
Ausbaus.
Blinkleuchte, Nebelschlussleuchte
und Rückfahrscheinwerfer
Für den Fall, dass die Leuchte nicht
funktioniert, empfehlen wir, das
Fahrzeug in einer HYUNDAI
Vertragswerkstatt überprüfen zu
lassen.
OOSEV078030OOSEV078029

7-68
Wartung

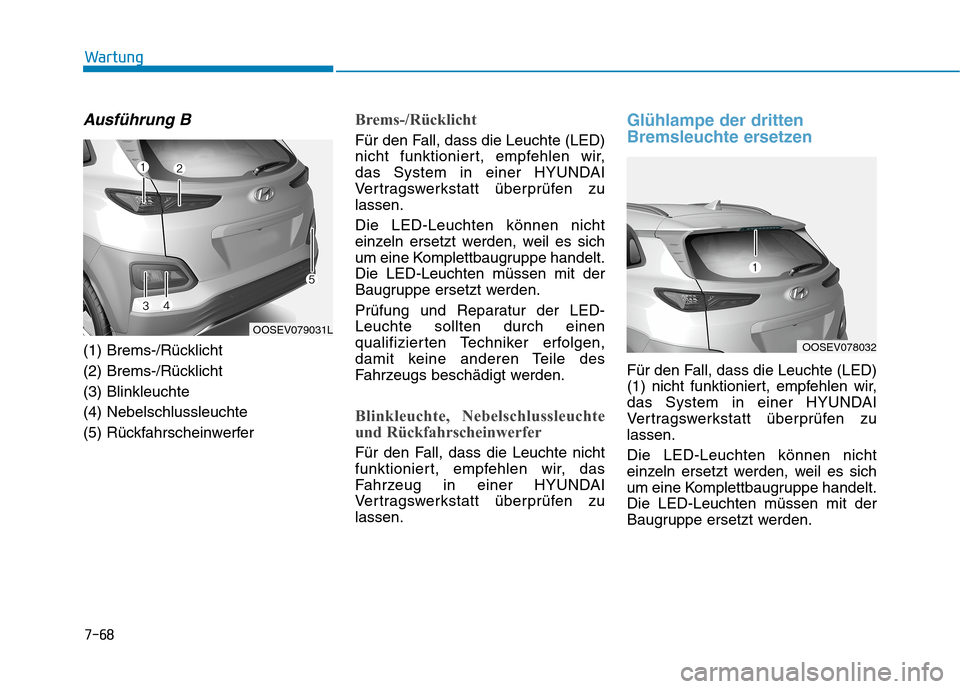

Ausführung B
(1) Brems-/Rücklicht
(2) Brems-/Rücklicht
(3) Blinkleuchte
(4) Nebelschlussleuchte
(5) Rückfahrscheinwerfer
Brems-/Rücklicht
Für den Fall, dass die Leuchte (LED)
nicht funktioniert, empfehlen wir,
das System in einer HYUNDAI
Vertragswerkstatt überprüfen zu
lassen.
Die LED-Leuchten können nicht
einzeln ersetzt werden, weil es sich
um eine Komplettbaugruppe handelt.
Die LED-Leuchten müssen mit der
Baugruppe ersetzt werden.
Prüfung und Reparatur der LED-
Leuchte sollten durch einen
qualifizierten Techniker erfolgen,
damit keine anderen Teile des
Fahrzeugs beschädigt werden.
Blinkleuchte, Nebelschlussleuchte
und Rückfahrscheinwerfer
Für den Fall, dass die Leuchte nicht
funktioniert, empfehlen wir, das
Fahrzeug in einer HYUNDAI
Vertragswerkstatt überprüfen zu
lassen.
Glühlampe der dritten
Bremsleuchte ersetzen
Für den Fall, dass die Leuchte (LED)
(1) nicht funktioniert, empfehlen wir,
das System in einer HYUNDAI
Vertragswerkstatt überprüfen zu
lassen.
Die LED-Leuchten können nicht
einzeln ersetzt werden, weil es sich
um eine Komplettbaugruppe handelt.
Die LED-Leuchten müssen mit der
Baugruppe ersetzt werden.
OOSEV079031L
OOSEV078032

7-69
7
Wartung
Prüfung und Reparatur der LED-
Leuchte sollten durch einen
qualifizierten Techniker erfolgen,
damit keine anderen Teile des

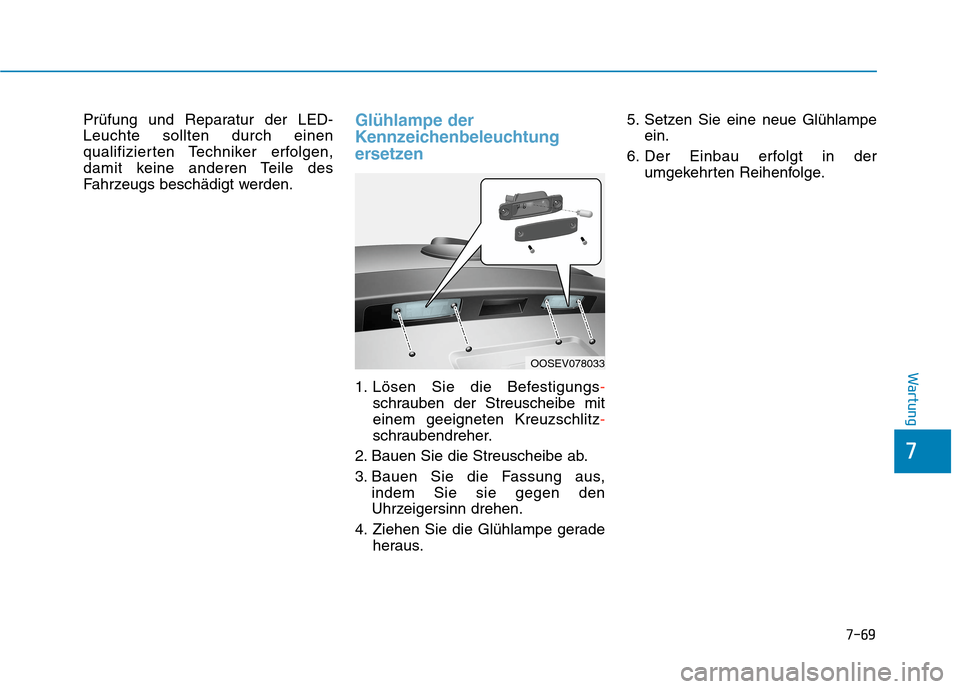

Fahrzeugs beschädigt werden.Glühlampe der
Kennzeichenbeleuchtung
ersetzen
1. Lösen Sie die Befestigungs-
schrauben der Streuscheibe mit
einem geeigneten Kreuzschlitz-
schraubendreher.
2. Bauen Sie die Streuscheibe ab.
3. Bauen Sie die Fassung aus,
indem Sie sie gegen den
Uhrzeigersinn drehen.
4. Ziehen Sie die Glühlampe gerade
heraus.5. Setzen Sie eine neue Glühlampe
ein.
6. Der Einbau erfolgt in der
umgekehrten Reihenfolge.
OOSEV078033
