6647-3. Zelf uit te voeren onderhoud
PRIUS PHV_OM_OM47C78E_(EE)

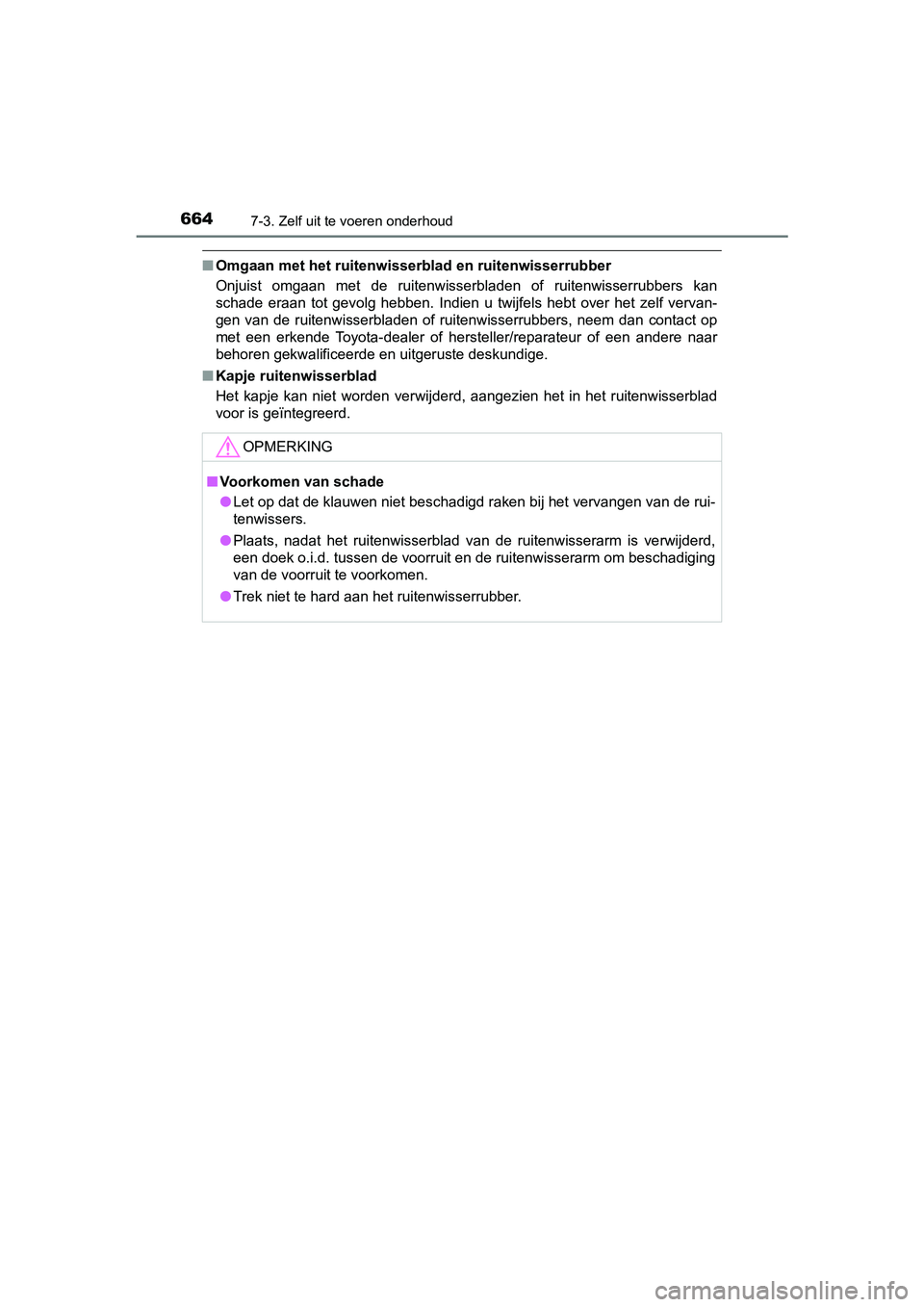

■Omgaan met het ruitenwisser blad en ruitenwisserrubber
Onjuist omgaan met de ruitenwisserbladen of ruitenwisserrubbers kan
schade eraan tot gevolg hebben. Indien u twijfels hebt over het zelf vervan-
gen van de ruitenwisserbladen of ruitenwisserrubbers, neem dan contact op
met een erkende Toyota-dealer of hersteller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste deskundige.
■ Kapje ruitenwisserblad
Het kapje kan niet worden verwijderd, aangezien het in het ruit enwisserblad
voor is geïntegreerd.
OPMERKING
■ Voorkomen van schade
● Let op dat de klauwen niet beschadigd raken bij het vervangen van de rui-
tenwissers.
● Plaats, nadat het ruitenwisserblad van de ruitenwisserarm is ve rwijderd,
een doek o.i.d. tussen de voorruit en de ruitenwisserarm om bes chadiging
van de voorruit te voorkomen.
● Trek niet te hard aan het ruitenwisserrubber.
PRIUS PHV_OM_OM47C78E_(EE).boo k Page 664 Wednesday, April 3, 2019 10:55 AM

6657-3. Zelf uit te voeren onderhoud
PRIUS PHV_OM_OM47C78E_(EE)
7
Onderhoud en verzorging

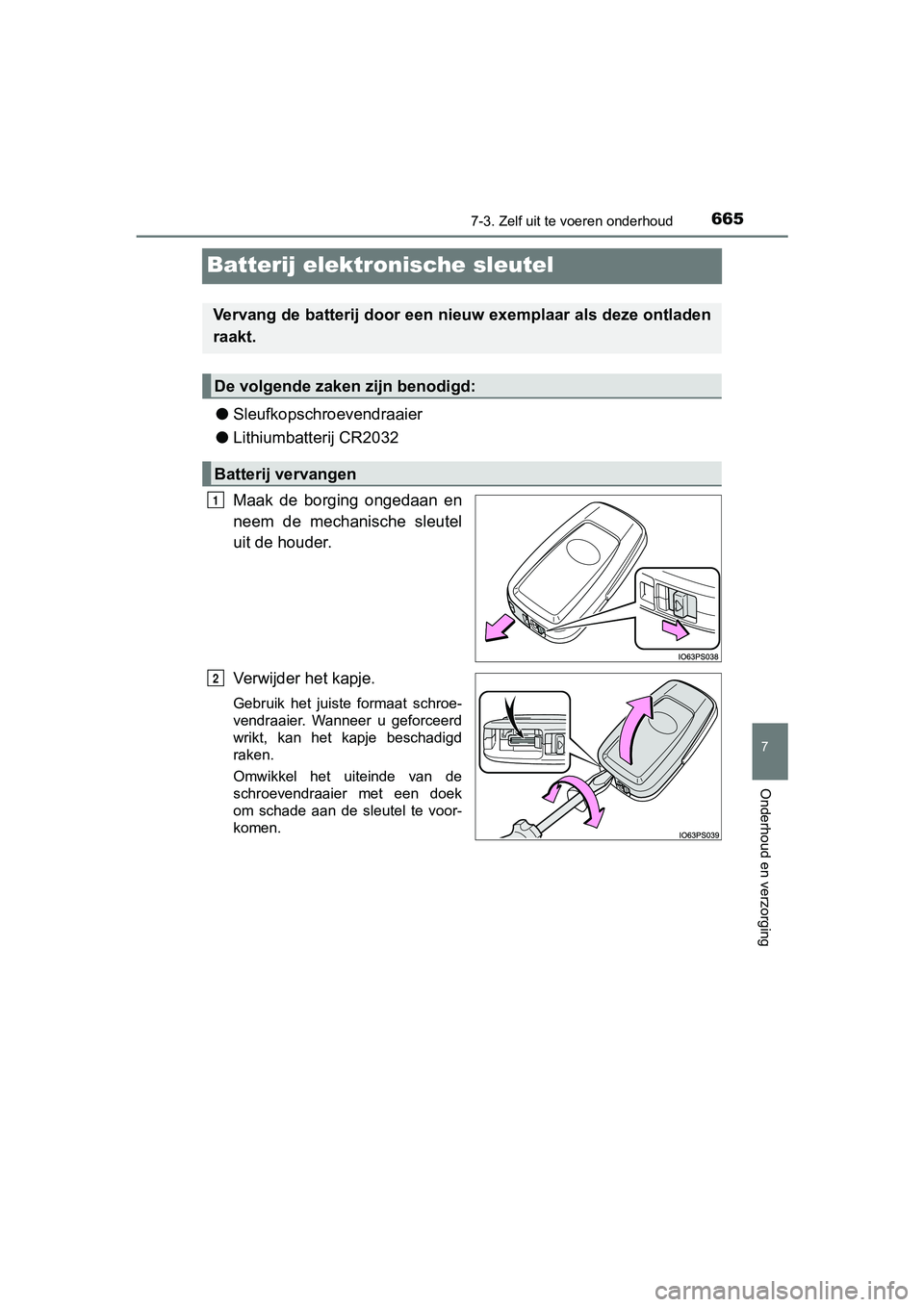

Batterij elektronische sleutel
●Sleufkopschroevendraaier
● Lithiumbatterij CR2032
Maak de borging ongedaan en
neem de mechanische sleutel
uit de houder.
Verwijder het kapje.
Gebruik het juiste formaat schroe-
vendraaier. Wanneer u geforceerd
wrikt, kan het kapje beschadigd
raken.
Omwikkel het uiteinde van de
schroevendraaier met een doek
om schade aan de sleutel te voor-
komen.
Vervang de batterij door een nie uw exemplaar als deze ontladen
raakt.
De volgende zake n zijn benodigd:
Batterij vervangen
1
2
PRIUS PHV_OM_OM47C78E_(EE).boo k Page 665 Wednesday, April 3, 2019 10:55 AM

6667-3. Zelf uit te voeren onderhoud
PRIUS PHV_OM_OM47C78E_(EE)

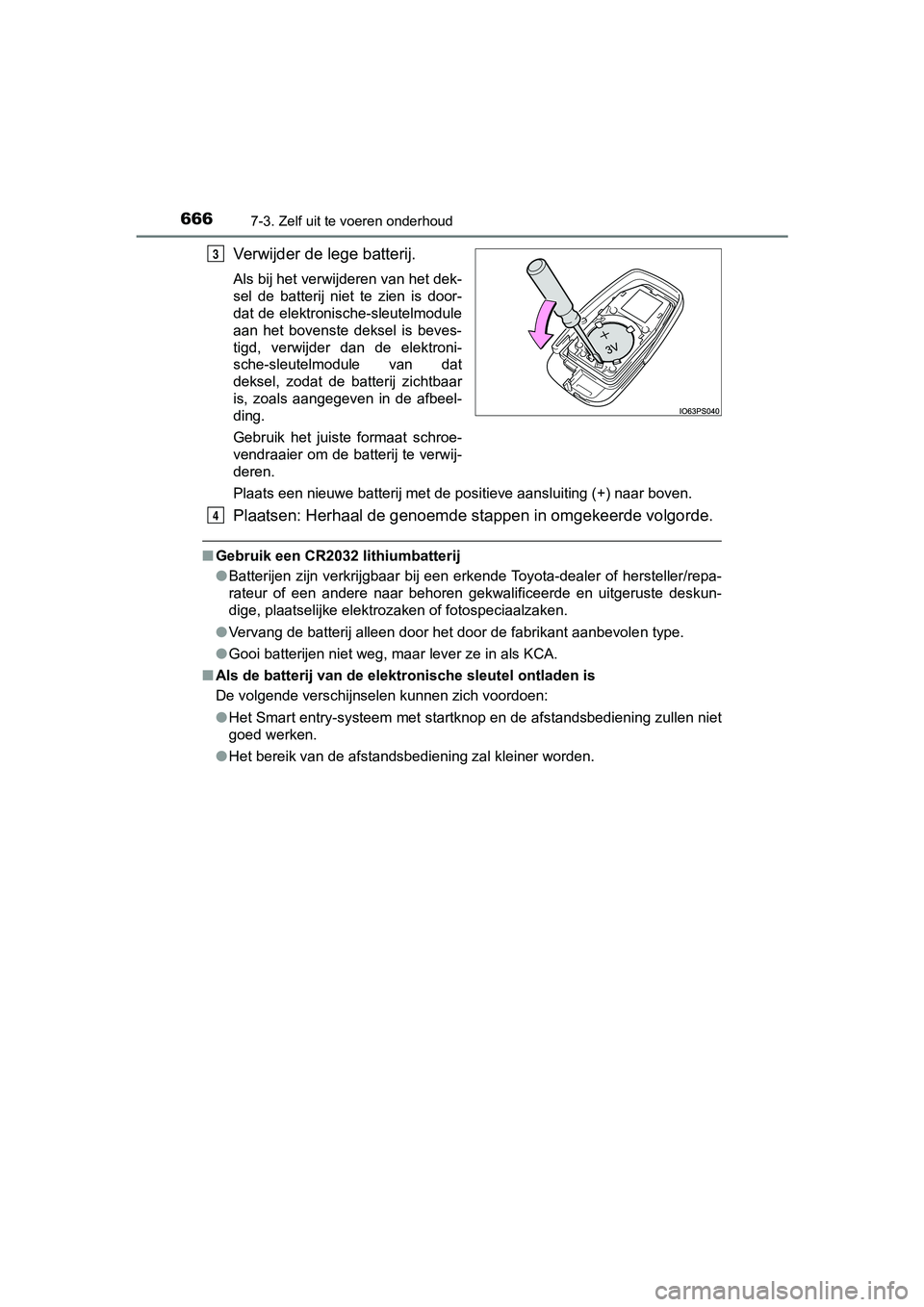

Verwijder de lege batterij.
Als bij het verwijderen van het dek-
sel de batterij niet te zien is door-
dat de elektronische-sleutelmodule
aan het bovenste deksel is beves-
tigd, verwijder dan de elektroni-
sche-sleutelmodule van dat
deksel, zodat de batterij zichtbaar
is, zoals aangegeven in de afbeel-
ding.
Gebruik het juiste formaat schroe-
vendraaier om de batterij te verwij-
deren.
Plaats een nieuwe batterij met de positieve aansluiting (+) naar boven.
Plaatsen: Herhaal de genoemde stappen in omgekeerde volgorde.
■Gebruik een CR2032 lithiumbatterij
●Batterijen zijn verkrijgbaar bij een erkende Toyota-dealer of h ersteller/repa-
rateur of een andere naar behoren gekwalificeerde en uitgeruste deskun-
dige, plaatselijke elektrozaken of fotospeciaalzaken.
● Vervang de batterij alleen door het door de fabrikant aanbevole n type.
● Gooi batterijen niet weg, maar lever ze in als KCA.
■ Als de batterij van de elektronische sleutel ontladen is
De volgende verschijnselen kunnen zich voordoen:
●Het Smart entry-systeem met startknop en de afstandsbediening z ullen niet
goed werken.
● Het bereik van de afstandsbediening zal kleiner worden.
3
4
PRIUS PHV_OM_OM47C78E_(EE).boo k Page 666 Wednesday, April 3, 2019 10:55 AM

6677-3. Zelf uit te voeren onderhoud
PRIUS PHV_OM_OM47C78E_(EE)
7
Onderhoud en verzorging

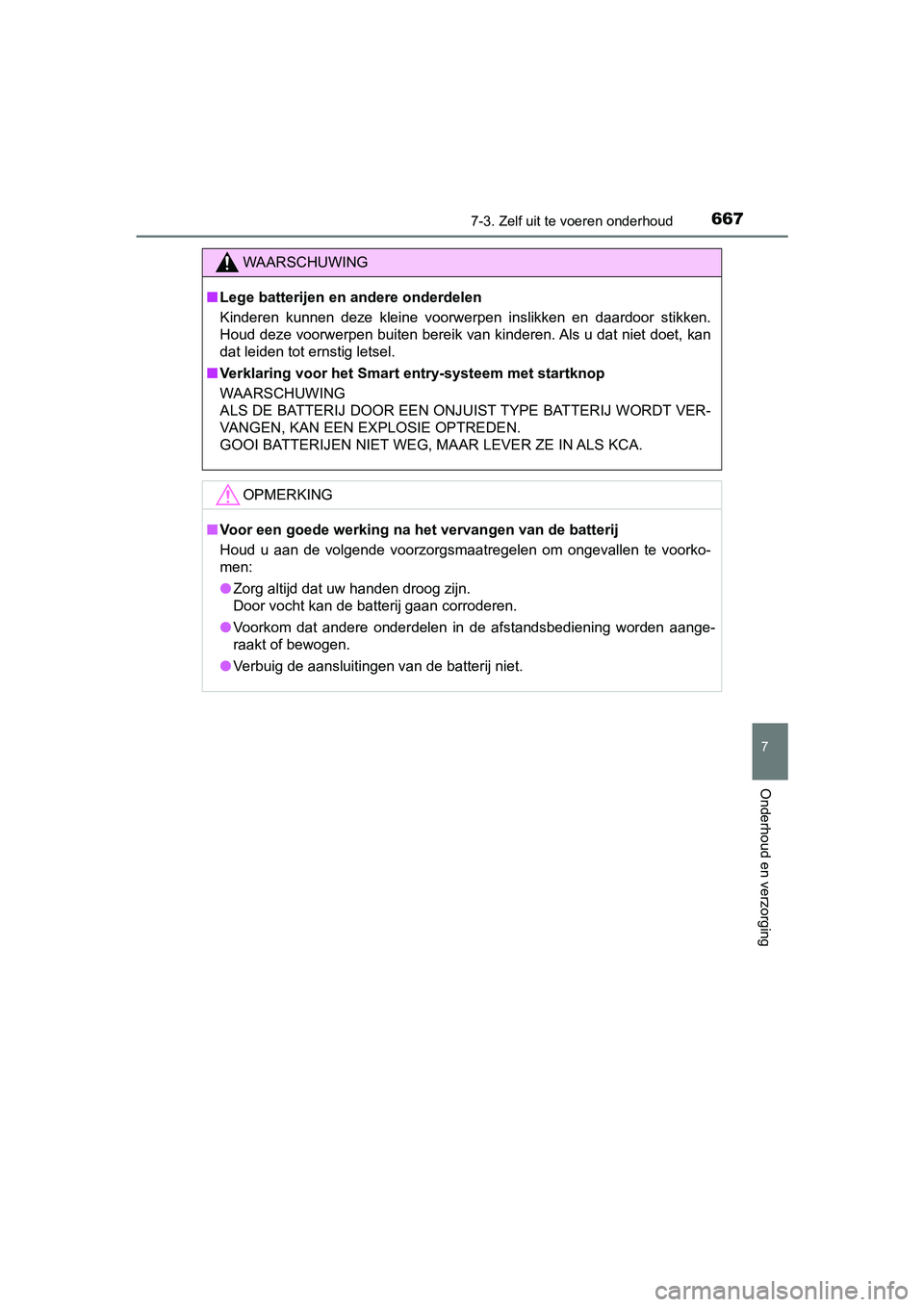

WAARSCHUWING
■Lege batterijen en andere onderdelen
Kinderen kunnen deze kleine voorwerpen inslikken en daardoor st ikken.
Houd deze voorwerpen buiten bereik van kinderen. Als u dat niet doet, kan
dat leiden tot ernstig letsel.
■ Verklaring voor het Smart entry-systeem met startknop
WAARSCHUWING
ALS DE BATTERIJ DOOR EEN ONJUIST TYPE BATTERIJ WORDT VER-
VANGEN, KAN EEN EXPLOSIE OPTREDEN.
GOOI BATTERIJEN NIET WEG, MAAR LEVER ZE IN ALS KCA.
OPMERKING
■Voor een goede werking na het vervangen van de batterij
Houd u aan de volgende voorzorgsmaatregelen om ongevallen te vo orko-
men:
● Zorg altijd dat uw handen droog zijn.
Door vocht kan de batterij gaan corroderen.
● Voorkom dat andere onderdelen in de afstandsbediening worden aa nge-
raakt of bewogen.
● Verbuig de aansluitingen van de batterij niet.
PRIUS PHV_OM_OM47C78E_(EE).boo k Page 667 Wednesday, April 3, 2019 10:55 AM

6687-3. Zelf uit te voeren onderhoud
PRIUS PHV_OM_OM47C78E_(EE)

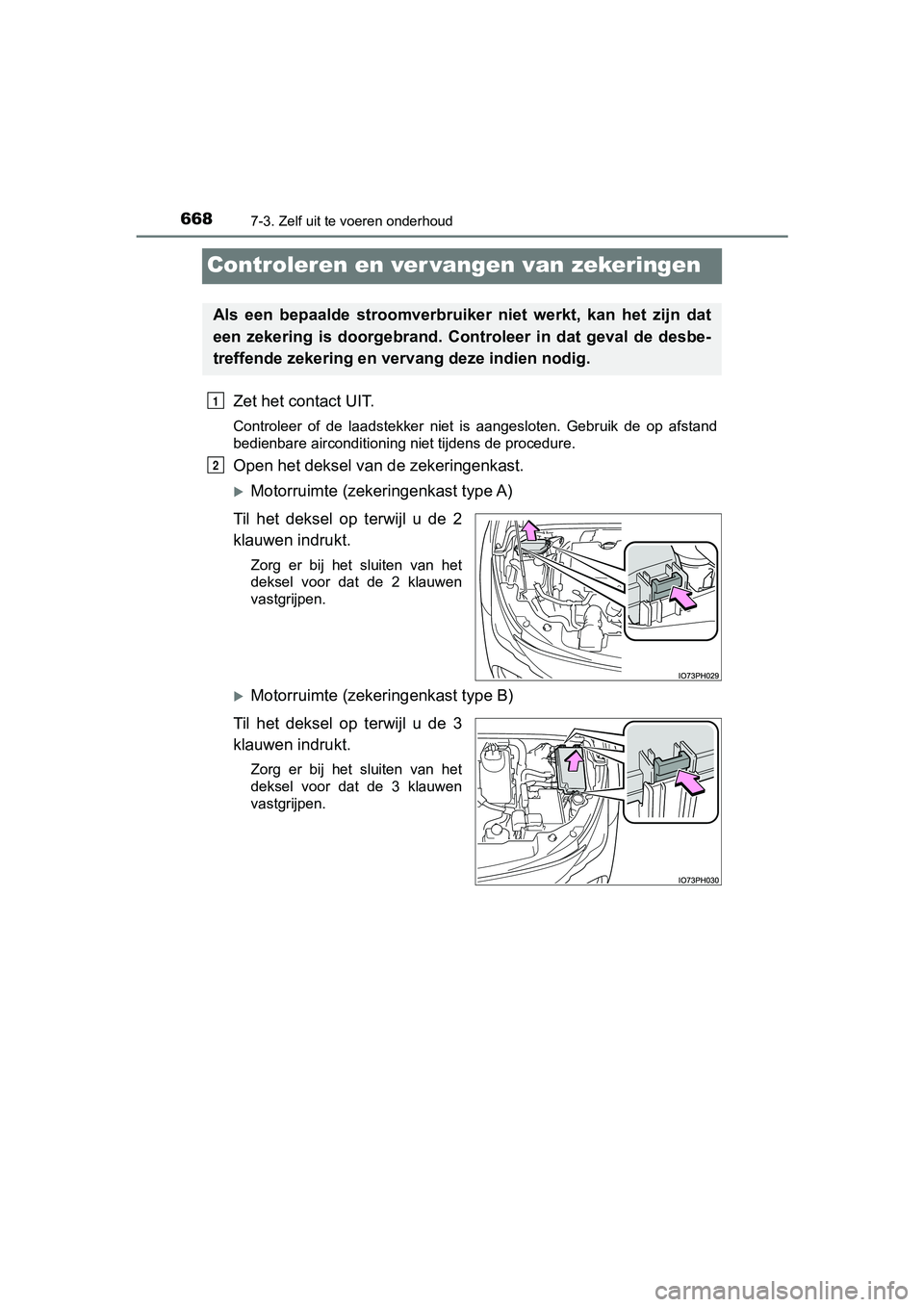

Controleren en ver vangen van zekeringen
Zet het contact UIT.
Controleer of de laadstekker niet is aangesloten. Gebruik de op afstand
bedienbare airconditioning niet tijdens de procedure.
Open het deksel van de zekeringenkast.
Motorruimte (zekeringenkast type A)
Til het deksel op terwijl u de 2
klauwen indrukt.
Zorg er bij het sluiten van het
deksel voor dat de 2 klauwen
vastgrijpen.
Motorruimte (zekeringenkast type B)
Til het deksel op terwijl u de 3
klauwen indrukt.
Zorg er bij het sluiten van het
deksel voor dat de 3 klauwen
vastgrijpen.
Als een bepaalde stroomverbruiker niet werkt, kan het zijn dat
een zekering is doorgebrand. Cont roleer in dat geval de desbe-
treffende zekering en vervang deze indien nodig.
1
2
PRIUS PHV_OM_OM47C78E_(EE).boo k Page 668 Wednesday, April 3, 2019 10:55 AM

6697-3. Zelf uit te voeren onderhoud
PRIUS PHV_OM_OM47C78E_(EE)
7
Onderhoud en verzorging

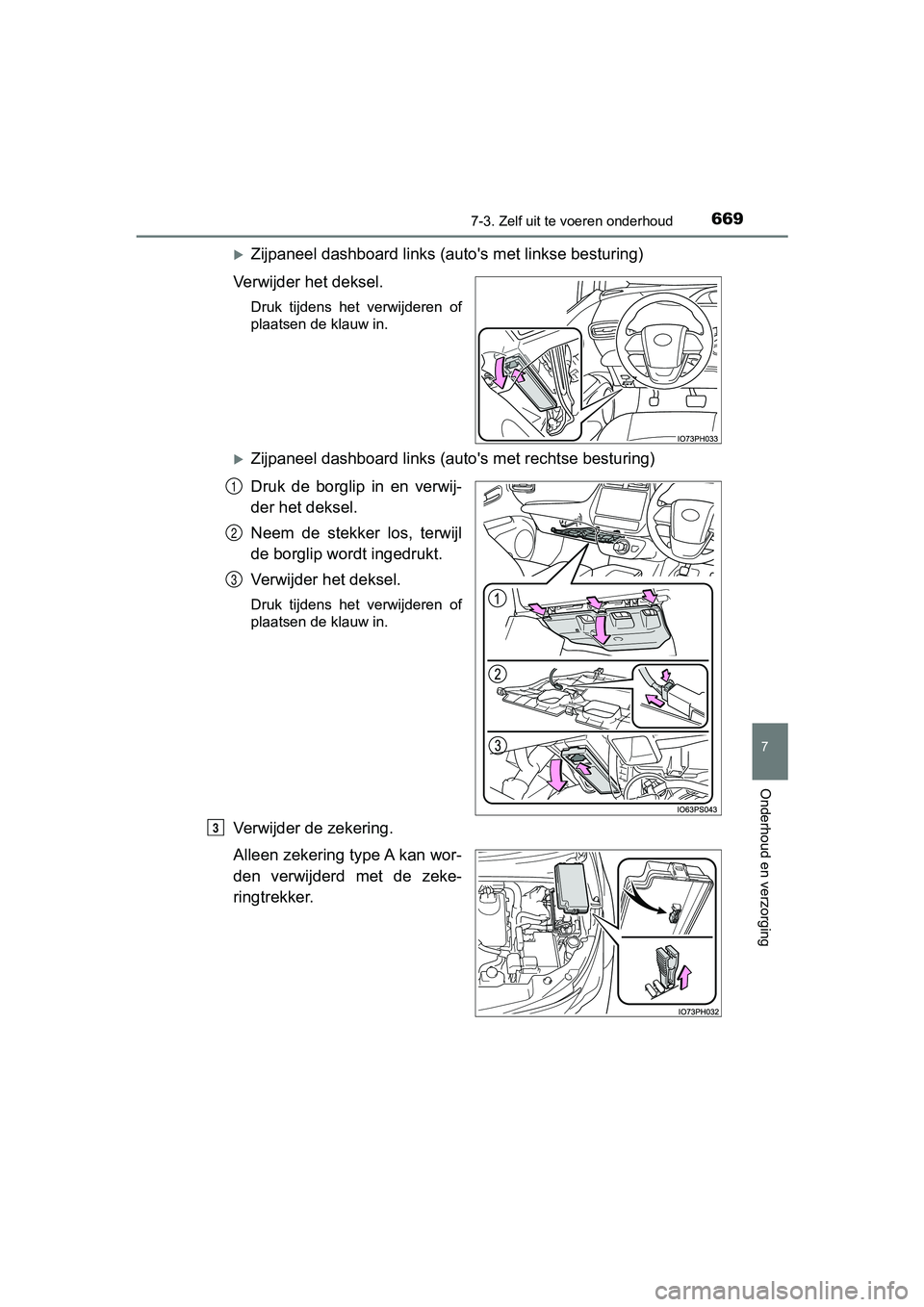

Zijpaneel dashboard links (aut o's met linkse besturing)
Verwijder het deksel.
Druk tijdens het verwijderen of
plaatsen de klauw in.
Zijpaneel dashboard links (aut o's met rechtse besturing)
Druk de borglip in en verwij-
der het deksel.
Neem de stekker los, terwijl
de borglip wordt ingedrukt.
Verwijder het deksel.
Druk tijdens het verwijderen of
plaatsen de klauw in.
Verwijder de zekering.
Alleen zekering type A kan wor-
den verwijderd met de zeke-
ringtrekker.
1
2
3
3
PRIUS PHV_OM_OM47C78E_(EE).boo k Page 669 Wednesday, April 3, 2019 10:55 AM

6707-3. Zelf uit te voeren onderhoud
PRIUS PHV_OM_OM47C78E_(EE)

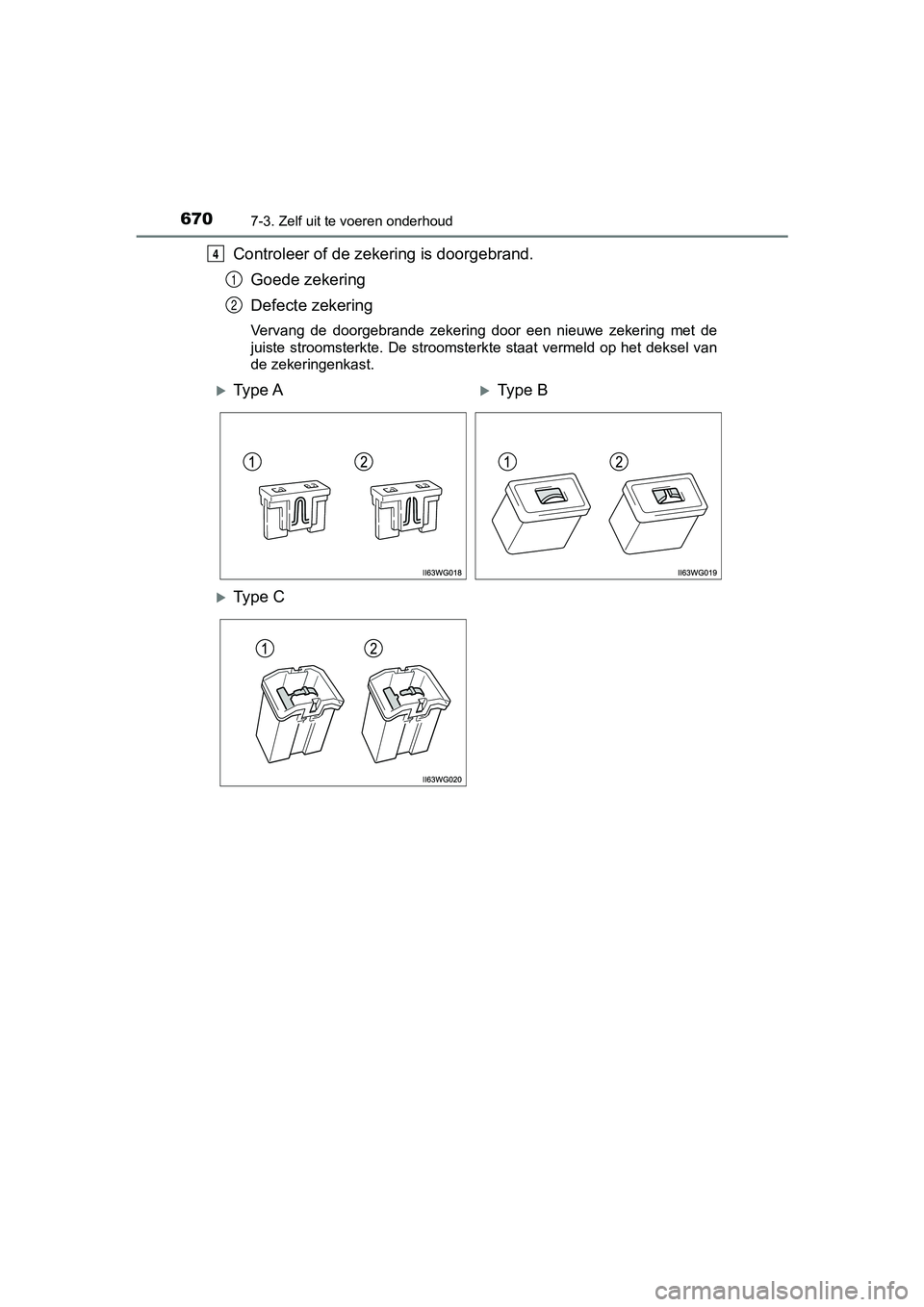

Controleer of de zekering is doorgebrand.Goede zekering
Defecte zekering
Vervang de doorgebrande zekering door een nieuwe zekering met d e
juiste stroomsterkte. De stroomsterkte staat vermeld op het dek sel van
de zekeringenkast.
4
1
2
Ty p e AType B
Ty p e C
PRIUS PHV_OM_OM47C78E_(EE).boo k Page 670 Wednesday, April 3, 2019 10:55 AM

6717-3. Zelf uit te voeren onderhoud
PRIUS PHV_OM_OM47C78E_(EE)
7
Onderhoud en verzorging

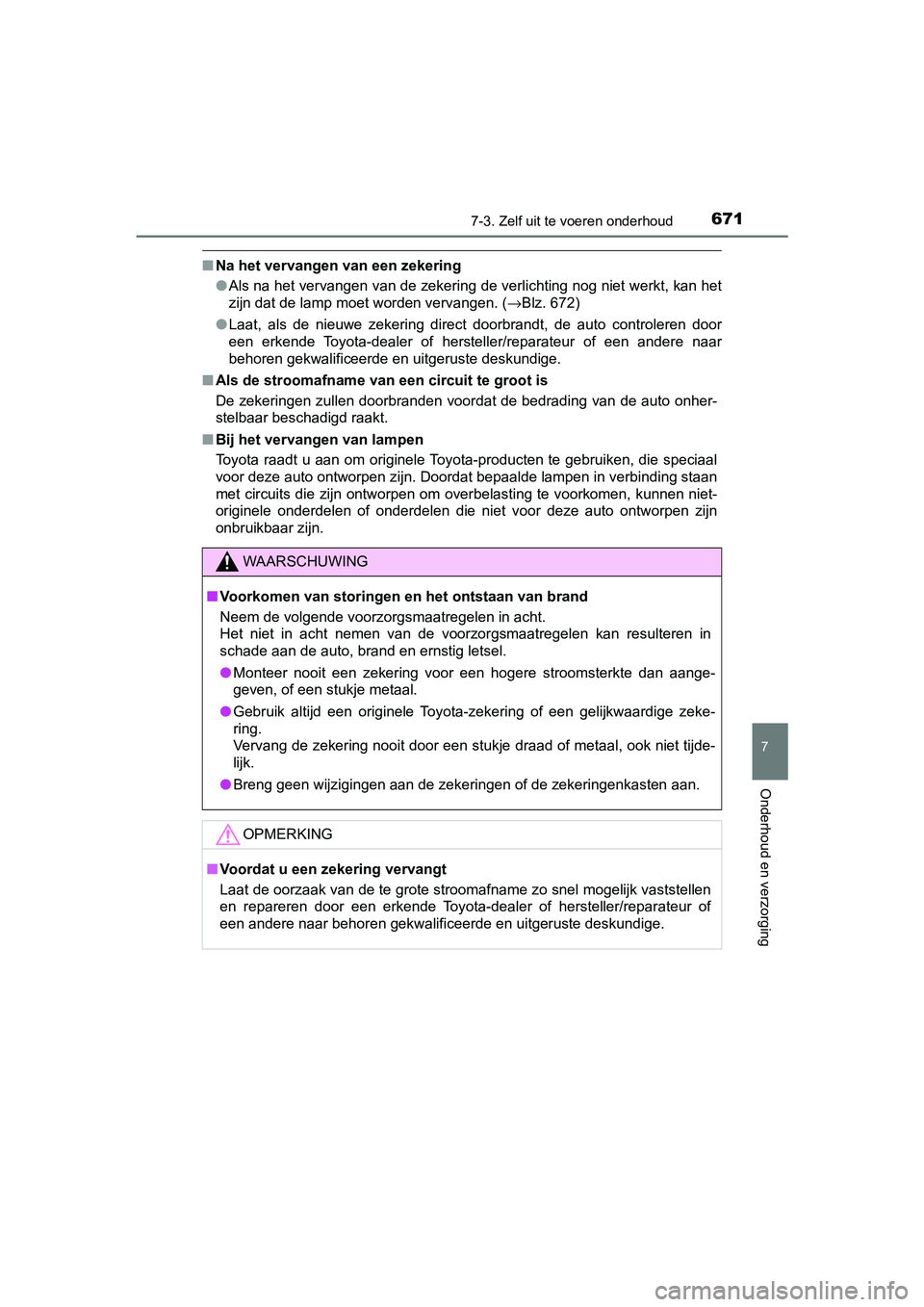

■Na het vervangen van een zekering
●Als na het vervangen van de zekering de verlichting nog niet we rkt, kan het
zijn dat de lamp moet worden vervangen. ( →Blz. 672)
● Laat, als de nieuwe zekering direct doorbrandt, de auto control eren door
een erkende Toyota-dealer of hersteller/reparateur of een ander e naar
behoren gekwalificeerde en uitgeruste deskundige.
■ Als de stroomafname van een circuit te groot is
De zekeringen zullen doorbranden voordat de bedrading van de au to onher-
stelbaar beschadigd raakt.
■ Bij het vervangen van lampen
Toyota raadt u aan om originele Toyota-producten te gebruiken, die speciaal
voor deze auto ontworpen zijn. Doordat bepaalde lampen in verbi nding staan
met circuits die zijn ontworpen om overbelasting te voorkomen, kunnen niet-
originele onderdelen of onderdelen die niet voor deze auto ontw orpen zijn
onbruikbaar zijn.
WAARSCHUWING
■ Voorkomen van storingen en het ontstaan van brand
Neem de volgende voorzorgsmaatregelen in acht.
Het niet in acht nemen van de voorzorgsmaatregelen kan resulter en in
schade aan de auto, brand en ernstig letsel.
● Monteer nooit een zekering voor een hogere stroomsterkte dan aa nge-
geven, of een stukje metaal.
● Gebruik altijd een originele Toyota-zekering of een gelijkwaardige zeke-
ring.
Vervang de zekering nooit door een stukje draad of metaal, ook niet tijde-
lijk.
● Breng geen wijzigingen aan de zekeringen of de zekeringenkasten aan.
OPMERKING
■Voordat u een zekering vervangt
Laat de oorzaak van de te grote stroomafname zo snel mogelijk vaststellen
en repareren door een erkende Toyota-dealer of hersteller/repar ateur of
een andere naar behoren gekwalificeerde en uitgeruste deskundig e.
