2563. Instrumentenpaneel
PRIUS PHV_OM_OM47C78E_(EE)

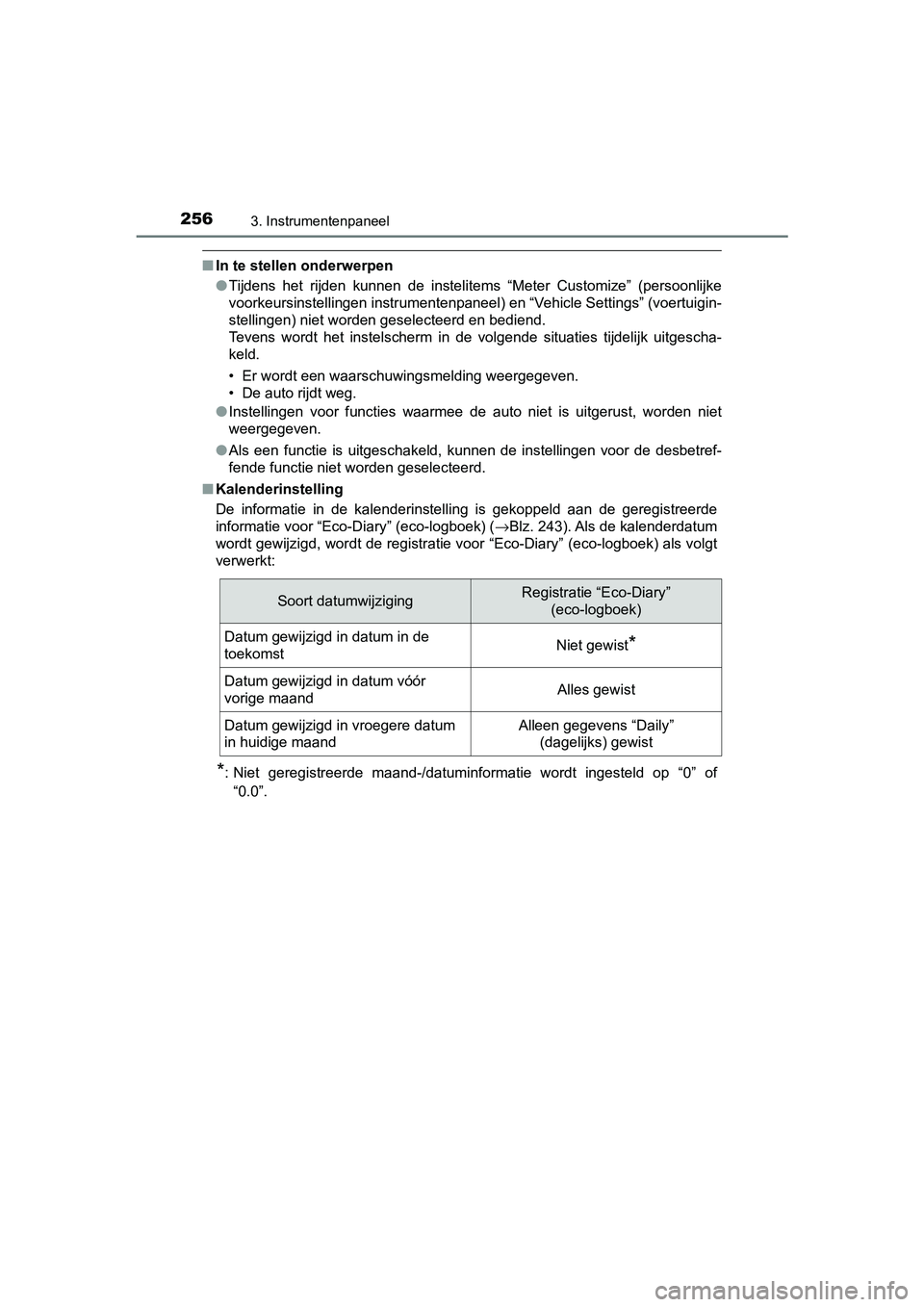

■In te stellen onderwerpen
●Tijdens het rijden kunnen de instelitems “Meter Customize” (per soonlijke
voorkeursinstellingen instrumentenpaneel) en “Vehicle Settings” (voertuigin-
stellingen) niet worden geselecteerd en bediend.
Tevens wordt het instelscherm in de volgende situaties tijdelijk uitgescha-
keld.
• Er wordt een waarschuwingsmelding weergegeven.
• De auto rijdt weg.
● Instellingen voor functies waarmee de auto niet is uitgerust, w orden niet
weergegeven.
● Als een functie is uitgeschakeld, kunnen de instellingen voor d e desbetref-
fende functie niet worden geselecteerd.
■ Kalenderinstelling
De informatie in de kalenderinstelling is gekoppeld aan de gere gistreerde
informatie voor “Eco-Diary” (eco-logboek) ( →Blz. 243). Als de kalenderdatum
wordt gewijzigd, wordt de registratie voor “Eco-Diary” (eco-log boek) als volgt
verwerkt:
*: Niet geregistreerde maand-/datuminformatie wordt ingesteld op “0” of
“0.0”.
Soort datumwijzigingRegistratie “Eco-Diary” (eco-logboek)
Datum gewijzigd in datum in de
toekomstNiet gewist*
Datum gewijzigd in datum vóór
vorige maandAlles gewist
Datum gewijzigd in vroegere datum
in huidige maandAlleen gegevens “Daily” (dagelijks) gewist
PRIUS PHV_OM_OM47C78E_(EE).boo k Page 256 Wednesday, April 3, 2019 10:55 AM

2573. Instrumentenpaneel
3
Instrumentenpaneel
PRIUS PHV_OM_OM47C78E_(EE)

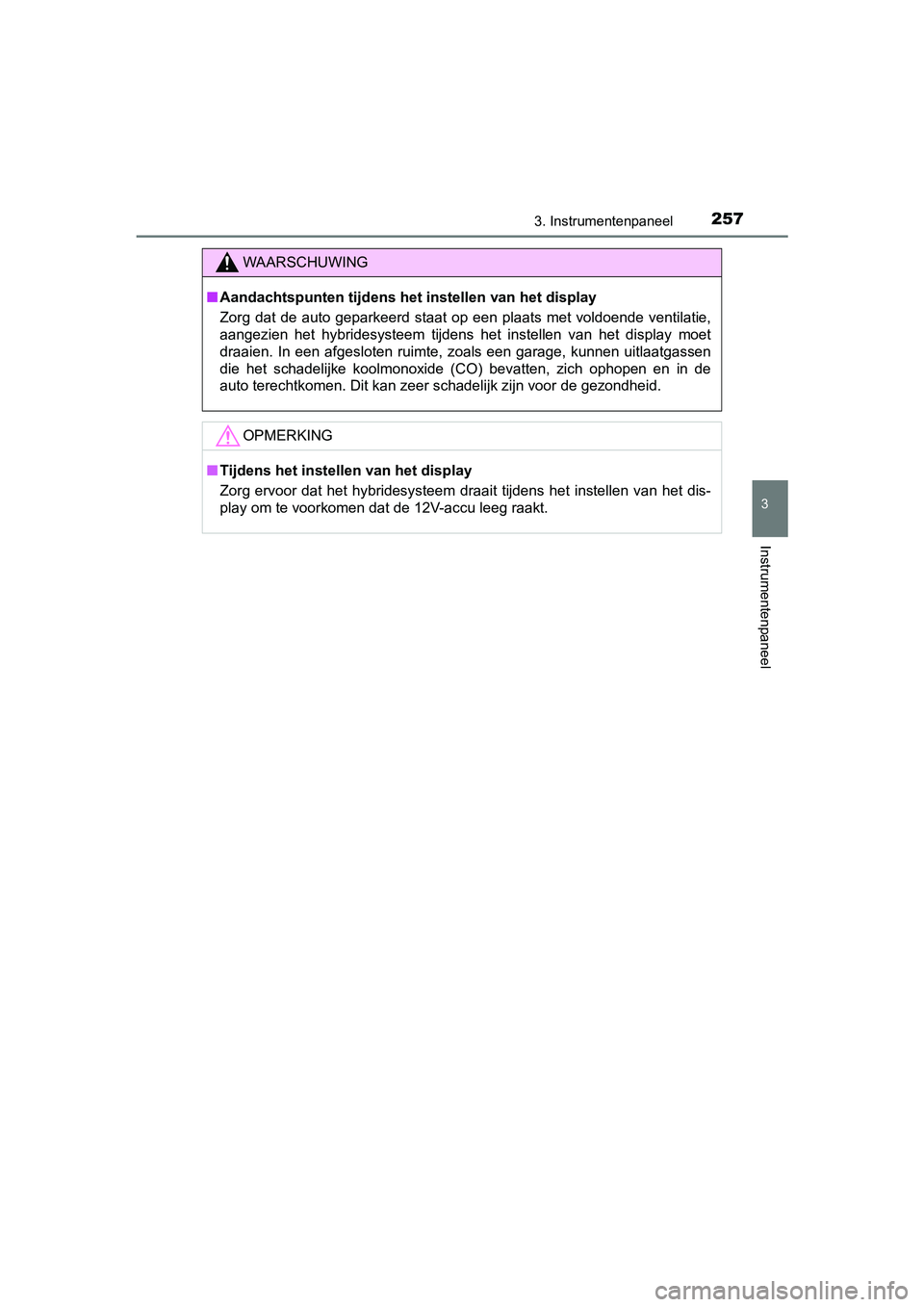

WAARSCHUWING
■Aandachtspunten tijdens het instellen van het display
Zorg dat de auto geparkeerd staat op een plaats met voldoende v entilatie,
aangezien het hybridesysteem tijdens het instellen van het disp lay moet
draaien. In een afgesloten ruimte, zoals een garage, kunnen uit laatgassen
die het schadelijke koolmonoxide (CO) bevatten, zich ophopen en in de
auto terechtkomen. Dit kan zeer schadelijk zijn voor de gezondh eid.
OPMERKING
■Tijdens het instellen van het display
Zorg ervoor dat het hybridesysteem draait tijdens het instellen van het dis-
play om te voorkomen dat de 12V-accu leeg raakt.
PRIUS PHV_OM_OM47C78E_(EE).boo k Page 257 Wednesday, April 3, 2019 10:55 AM

2583. Instrumentenpaneel
PRIUS PHV_OM_OM47C78E_(EE)

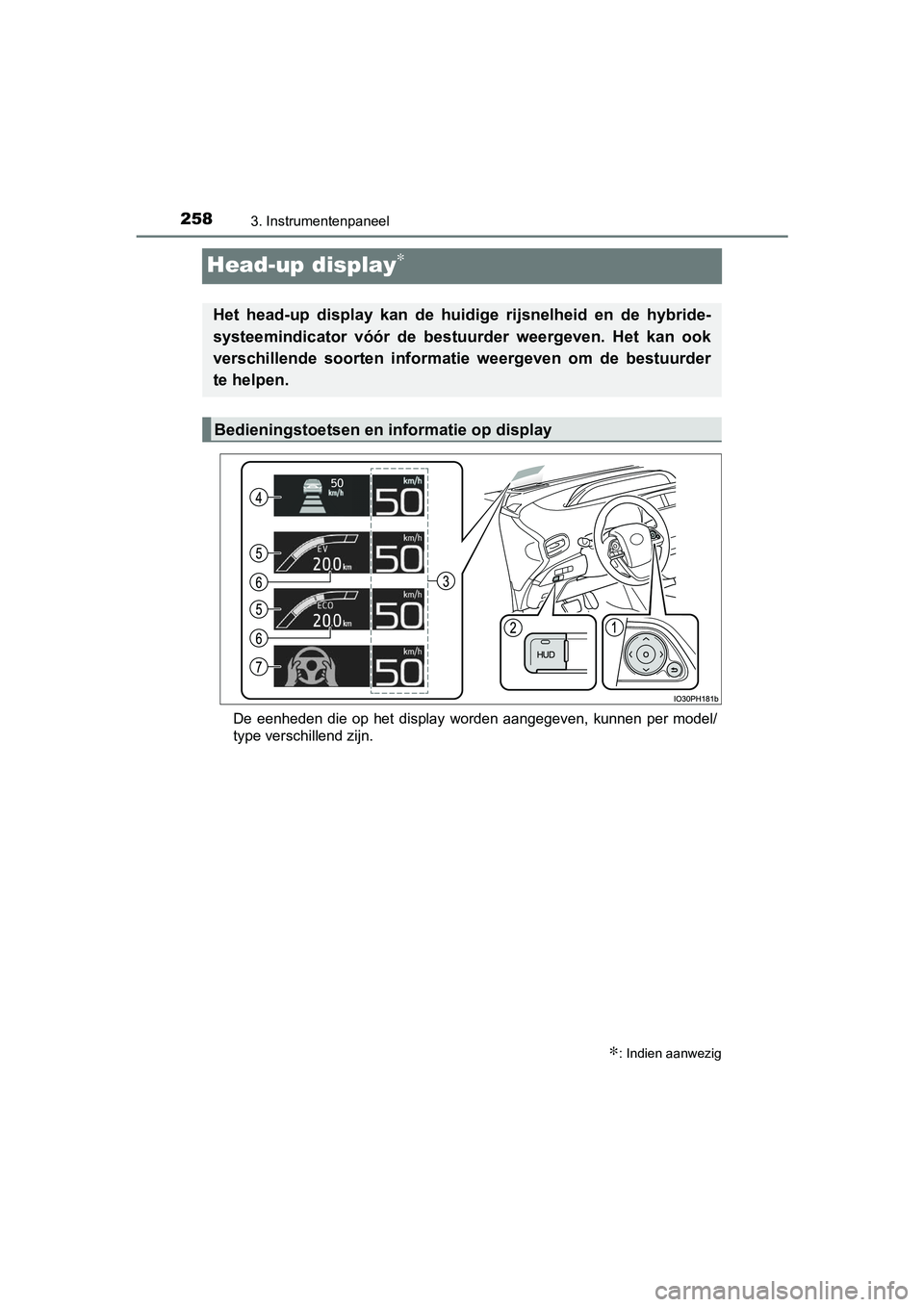

Head-up display∗
De eenheden die op het display worden aangegeven, kunnen per model/
type verschillend zijn.
∗: Indien aanwezig
Het head-up display kan de huidi ge rijsnelheid en de hybride-
systeemindicator vóór de bestuurder weergeven. Het kan ook
verschillende soorten informat ie weergeven om de bestuurder
te helpen.
Bedieningstoetsen en informatie op display
PRIUS PHV_OM_OM47C78E_(EE).boo k Page 258 Wednesday, April 3, 2019 10:55 AM

2593. Instrumentenpaneel
3
Instrumentenpaneel
PRIUS PHV_OM_OM47C78E_(EE)

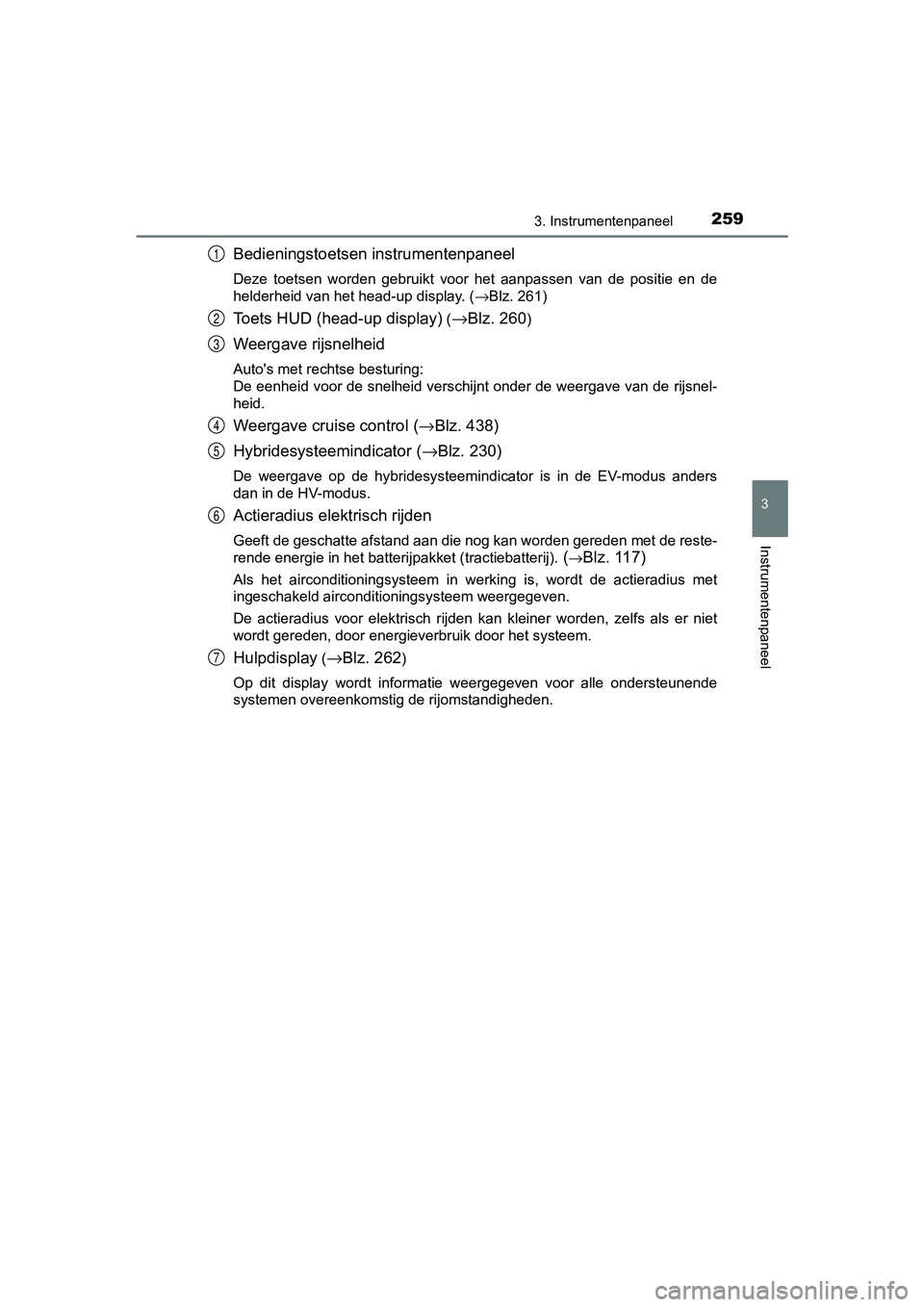

Bedieningstoetsen instrumentenpaneel
Deze toetsen worden gebruikt voor het aanpassen van de positie en de
helderheid van het head-up display. ( →Blz. 261)
Toets HUD (head-up display) (→Blz. 260)
Weergave rijsnelheid
Auto's met rechtse besturing:
De eenheid voor de snelheid verschijnt onder de weergave van de rijsnel-
heid.
Weergave cruise control ( →Blz. 438)
Hybridesysteemindicator ( →Blz. 230)
De weergave op de hybridesysteemindicator is in de EV-modus and ers
dan in de HV-modus.
Actieradius elektrisch rijden
Geeft de geschatte afstand aan die nog kan worden gereden met d e reste-
rende energie in het batterijpakket (tractiebatterij).
(→Blz. 117)
Als het airconditioningsysteem in werking is, wordt de actierad ius met
ingeschakeld airconditioningsysteem weergegeven.
De actieradius voor elektrisch rijden kan kleiner worden, zelfs als er niet
wordt gereden, door energieverbruik door het systeem.
Hulpdisplay (→ Blz. 262)
Op dit display wordt informatie weergegeven voor alle ondersteu nende
systemen overeenkomstig de rijomstandigheden.
1
2
3
4
5
6
7
PRIUS PHV_OM_OM47C78E_(EE).boo k Page 259 Wednesday, April 3, 2019 10:55 AM

2603. Instrumentenpaneel
PRIUS PHV_OM_OM47C78E_(EE)

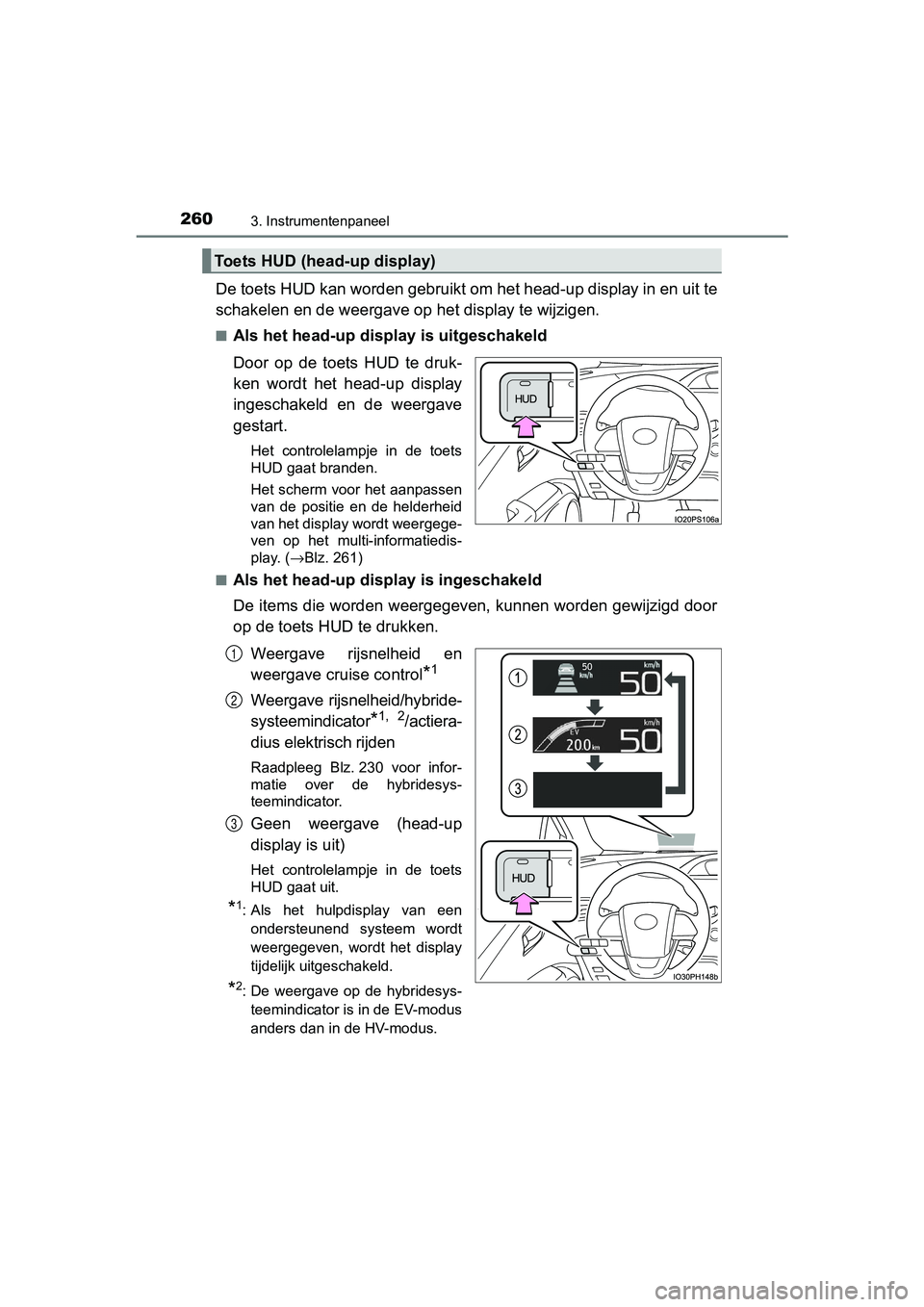

De toets HUD kan worden gebruikt om het head-up display in en uit te
schakelen en de weergave op het display te wijzigen.
■Als het head-up disp lay is uitgeschakeld
Door op de toets HUD te druk-
ken wordt het head-up display
ingeschakeld en de weergave
gestart.
Het controlelampje in de toets
HUD gaat branden.
Het scherm voor het aanpassen
van de positie en de helderheid
van het display wordt weergege-
ven op het multi-informatiedis-
play. ( →Blz. 261)
■
Als het head-up disp lay is ingeschakeld
De items die worden weergegeven, kunnen worden gewijzigd door
op de toets HUD te drukken.
Weergave rijsnelheid en
weergave cruise control
*1
Weergave rijsnelheid/hybride-
systeemindicator
*1, 2/actiera-
dius elektrisch rijden
Raadpleeg Blz. 230 voor infor-
matie over de hybridesys-
teemindicator.
Geen weergave (head-up
display is uit)
Het controlelampje in de toets
HUD gaat uit.
*1: Als het hulpdisplay van een ondersteunend systeem wordt
weergegeven, wordt het display
tijdelijk uitgeschakeld.
*2: De weergave op de hybridesys-teemindicator is in de EV-modus
anders dan in de HV-modus.
Toets HUD (head-up display)
1
2
3
PRIUS PHV_OM_OM47C78E_(EE).boo k Page 260 Wednesday, April 3, 2019 10:55 AM

2613. Instrumentenpaneel
3
Instrumentenpaneel
PRIUS PHV_OM_OM47C78E_(EE)

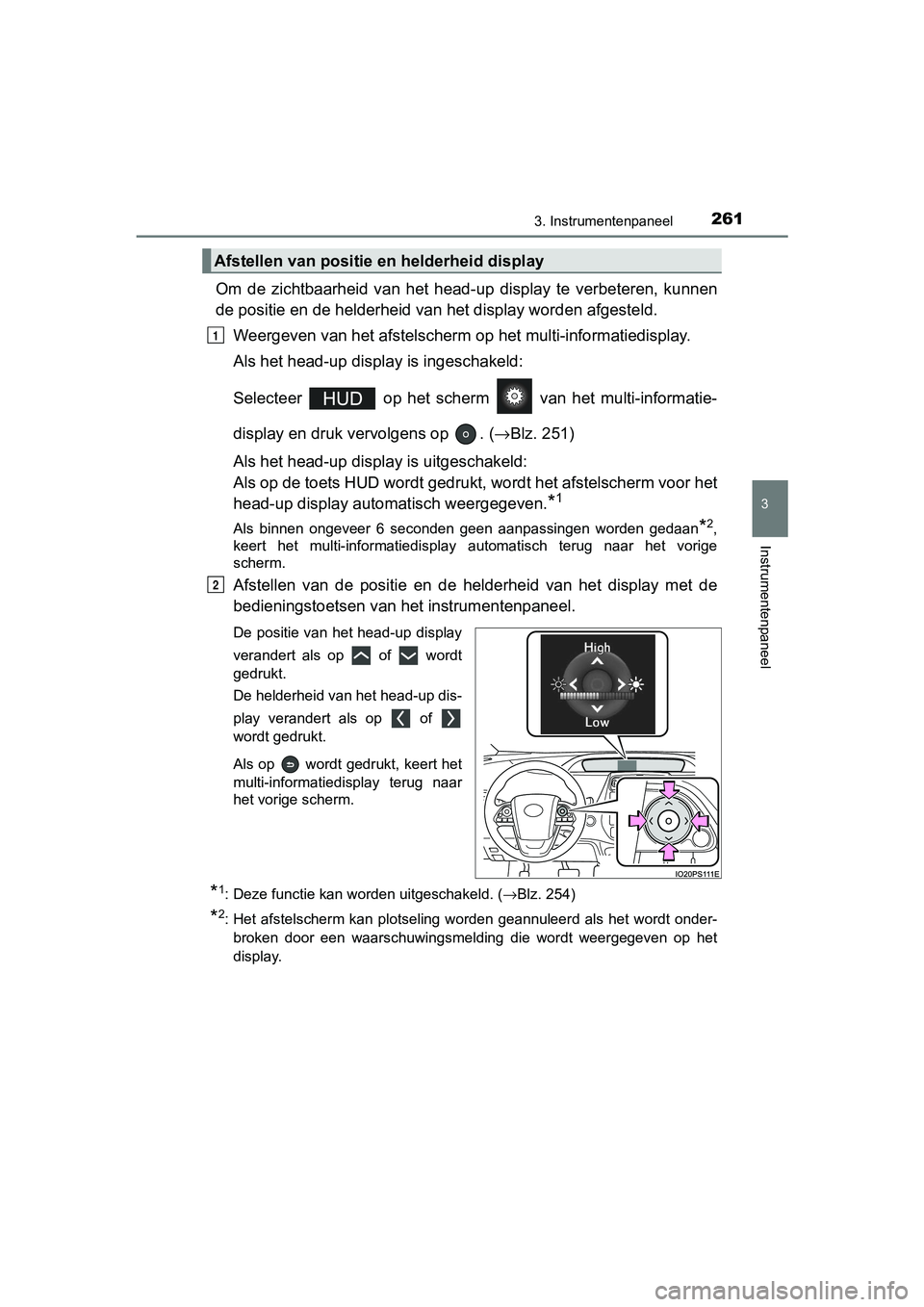

Om de zichtbaarheid van het head-up display te verbeteren, kunnen
de positie en de helderheid van het display worden afgesteld.
Weergeven van het afst elscherm op het multi-informatiedisplay.
Als het head-up displ ay is ingeschakeld:
Selecteer op het scherm van het multi-informatie-
display en druk vervolgens op . ( →Blz. 251)
Als het head-up display is uitgeschakeld:
Als op de toets HUD wordt gedrukt, wordt het afstelscherm voor het
head-up display auto matisch weergegeven.
*1
Als binnen ongeveer 6 seconden geen aanpassingen worden gedaan*2,
keert het multi-informatiedisplay automatisch terug naar het vo rige
scherm.
Afstellen van de positie en de helderheid van het display met d e
bedieningstoetsen van het instrumentenpaneel.
De positie van het head-up display
verandert als op of wordt
gedrukt.
De helderheid van het head-up dis-
play verandert als op of
wordt gedrukt.
Als op wordt gedrukt, keert het
multi-informatiedisplay terug naar
het vorige scherm.
*1: Deze functie kan worden uitgeschakeld. (→Blz. 254)
*2: Het afstelscherm kan plotseling worden geannuleerd als het wor dt onder-
broken door een waarschuwingsmelding die wordt weergegeven op h et
display.
Afstellen van positie e n helderheid display
1
2
PRIUS PHV_OM_OM47C78E_(EE).boo k Page 261 Wednesday, April 3, 2019 10:55 AM

2623. Instrumentenpaneel
PRIUS PHV_OM_OM47C78E_(EE)■

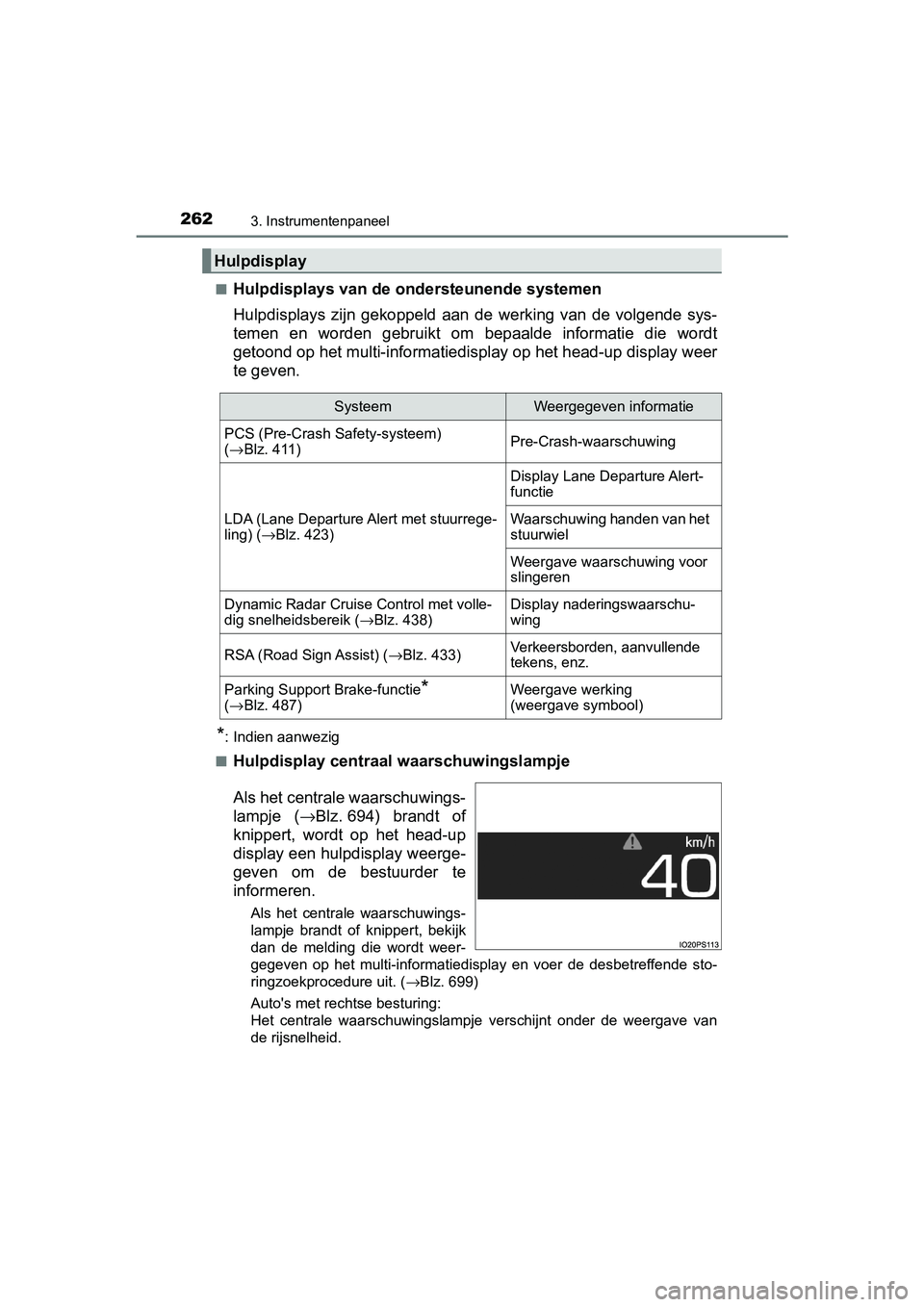

Hulpdisplays van de
ondersteunende systemen
Hulpdisplays zijn gekoppeld aan de werking van de volgende sys-
temen en worden gebruikt om bepaalde informatie die wordt
getoond op het multi-informatiedisplay op het head-up display w eer
te geven.
*: Indien aanwezig
■
Hulpdisplay centraal waarschuwingslampje
Als het centrale waarschuwings-
lampje ( →Blz. 694) brandt of
knippert, wordt op het head-up
display een hulpdisplay weerge-
geven om de bestuurder te
informeren.
Als het centrale waarschuwings-
lampje brandt of knippert, bekijk
dan de melding die wordt weer-
gegeven op het multi-informatiedisplay en voer de desbetreffende sto-
ringzoekprocedure uit. ( →Blz. 699)
Auto's met rechtse besturing:
Het centrale waarschuwingslampje verschijnt onder de weergave v an
de rijsnelheid.
Hulpdisplay
SysteemWeergegeven informatie
PCS (Pre-Crash Safety-systeem)
( → Blz. 411)Pre-Crash-waarschuwing
LDA (Lane Departure Alert met stuurrege-
ling) ( →Blz. 423)
Display Lane Departure Alert-
functie
Waarschuwing handen van het
stuurwiel
Weergave waarschuwing voor
slingeren
Dynamic Radar Cruise Control met volle-
dig snelheidsbereik ( →Blz. 438)Display naderingswaarschu-
wing
RSA (Road Sign Assist) ( →Blz. 433)Verkeersborden, aanvullende
tekens, enz.
Parking Support Brake-functie*
( → Blz. 487)Weergave werking
(weergave symbool)
PRIUS PHV_OM_OM47C78E_(EE).boo k Page 262 Wednesday, April 3, 2019 10:55 AM

2633. Instrumentenpaneel
3
Instrumentenpaneel
PRIUS PHV_OM_OM47C78E_(EE)

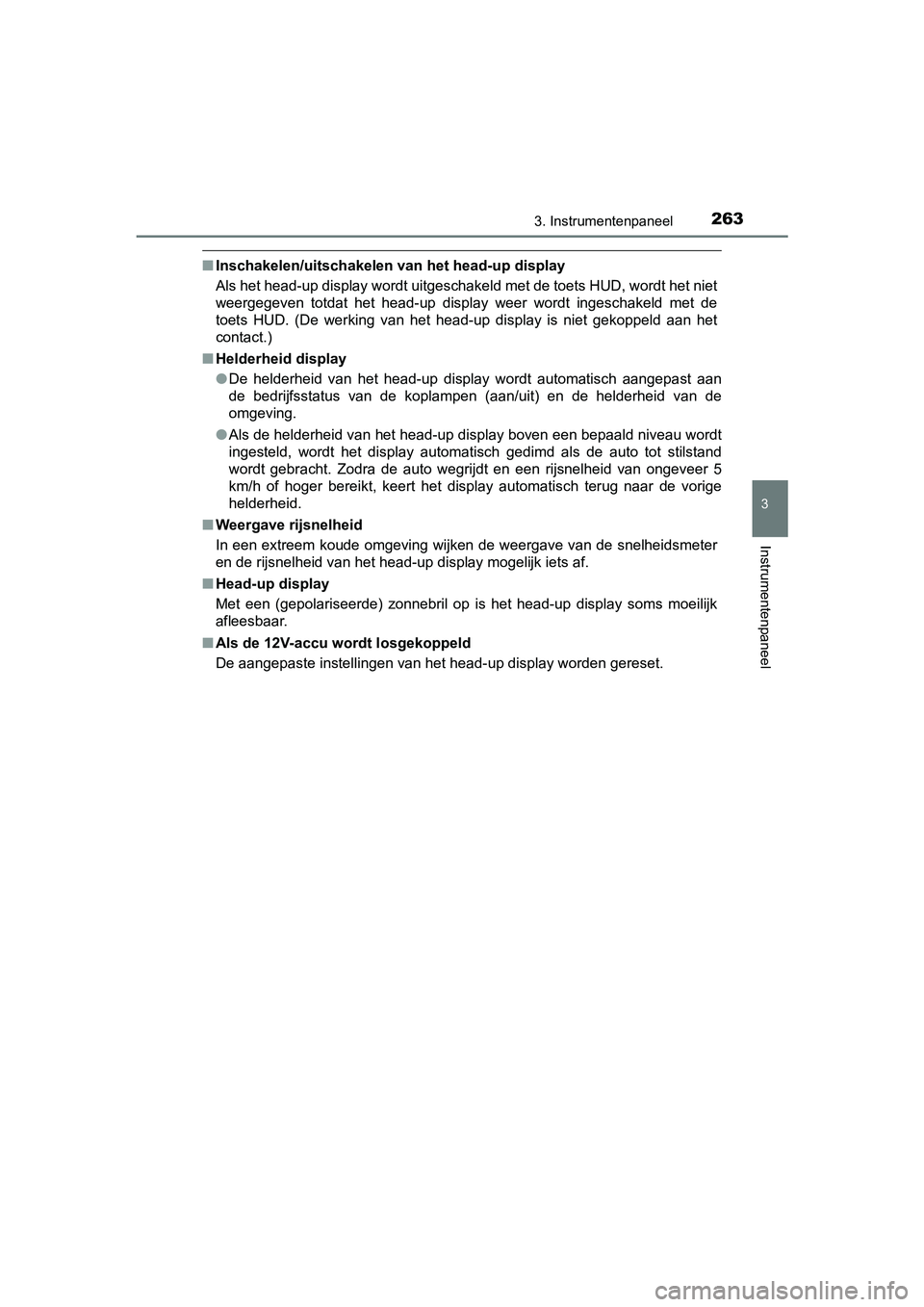

■Inschakelen/uitschakelen van het head-up display
Als het head-up display wordt uitgeschakeld met de toets HUD, w ordt het niet
weergegeven totdat het head-up display weer wordt ingeschakeld met de
toets HUD. (De werking van het head-up display is niet gekoppel d aan het
contact.)
■ Helderheid display
●De helderheid van het head-up display wordt automatisch aangepa st aan
de bedrijfsstatus van de koplampen (aan/uit) en de helderheid v an de
omgeving.
● Als de helderheid van het head-up display boven een bepaald niv eau wordt
ingesteld, wordt het display automatisch gedimd als de auto tot stilstand
wordt gebracht. Zodra de auto wegrijdt en een rijsnelheid van o ngeveer 5
km/h of hoger bereikt, keert het display automatisch terug naar de vorige
helderheid.
■ Weergave rijsnelheid
In een extreem koude omgeving wijken de weergave van de snelhei dsmeter
en de rijsnelheid van het head-up display mogelijk iets af.
■ Head-up display
Met een (gepolariseerde) zonnebril op is het head-up display so ms moeilijk
afleesbaar.
■ Als de 12V-accu wordt losgekoppeld
De aangepaste instellingen van het head-up display worden gereset.
