2019 TOYOTA PRIUS PLUG-IN HYBRID Instructieboekje (in Dutch)

2163. Instrumentenpaneel
PRIUS PHV_OM_OM47C78E_(EE)

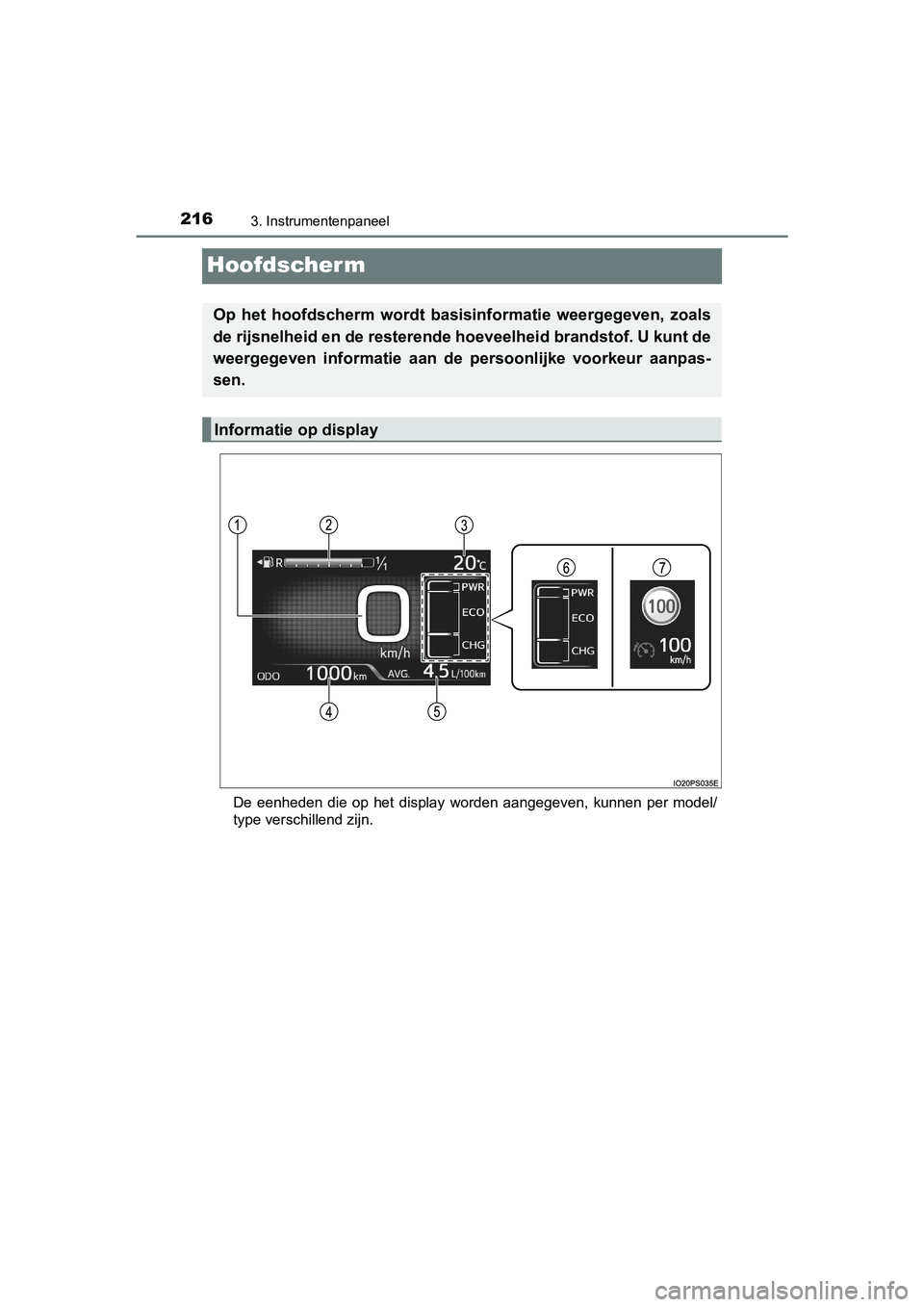

Hoofdscherm
De eenheden die op het display worden aangegeven, kunnen per model/
type verschillend zijn.
Op het hoofdscherm wordt basisinformatie weergegeven, zoals
de rijsnelheid en de resterend e hoeveelheid brandstof. U kunt d e
weergegeven informatie aan de persoonlijke voorkeur aanpas-
sen.
Informatie op display
PRIUS PHV_OM_OM47C78E_(EE).boo k Page 216 Wednesday, April 3, 2019 10:55 AM

2173. Instrumentenpaneel
3
Instrumentenpaneel
PRIUS PHV_OM_OM47C78E_(EE)

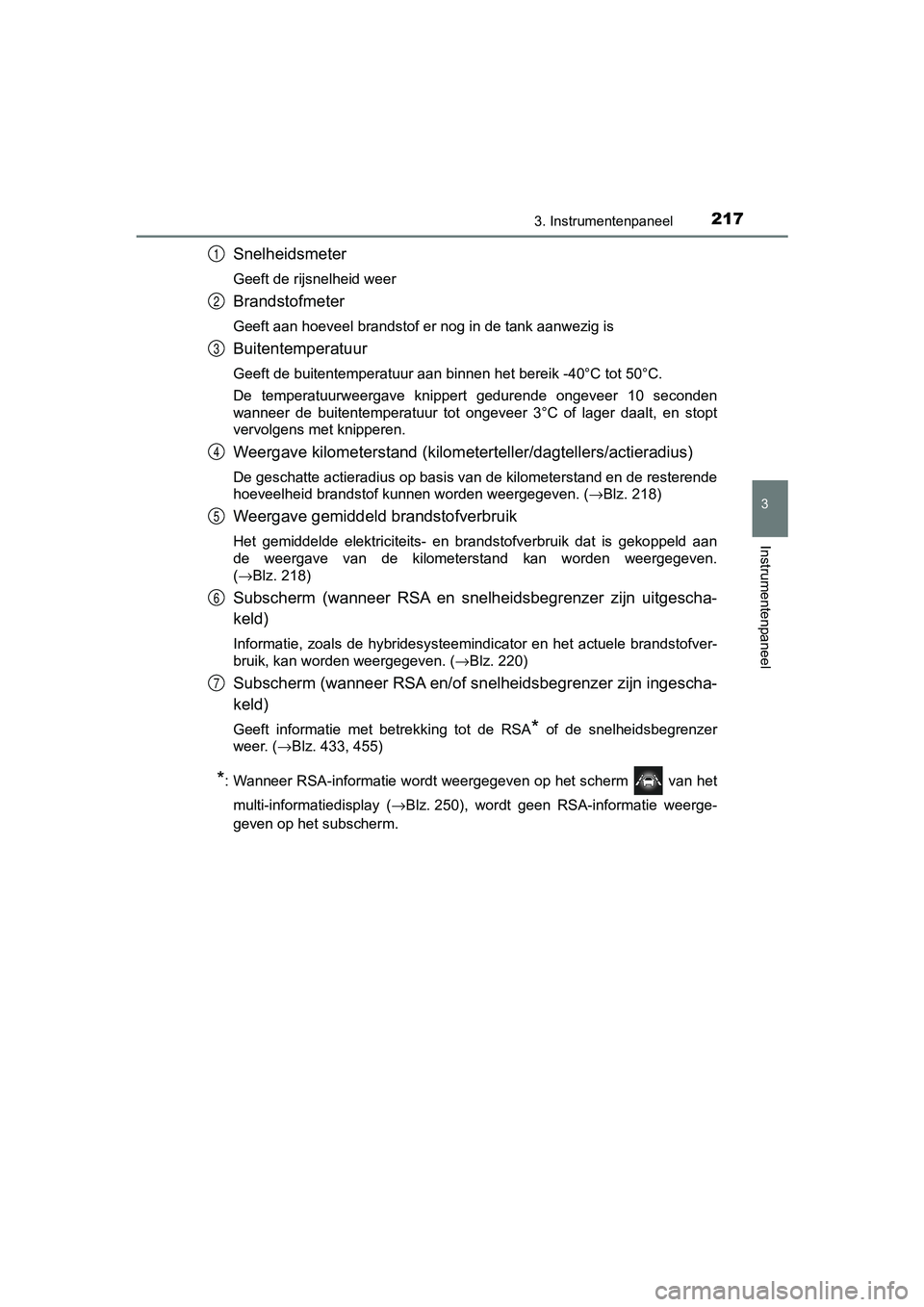

Snelheidsmeter
Geeft de rijsnelheid weer
Brandstofmeter
Geeft aan hoeveel brandstof er nog in de tank aanwezig is
Buitentemperatuur
Geeft de buitentemperatuur aan binnen het bereik -40°C tot 50°C.
De temperatuurweergave knippert gedurende ongeveer 10 seconden
wanneer de buitentemperatuur tot ongeveer 3°C of lager daalt, en stopt
vervolgens met knipperen.
Weergave kilometerstand (kilomete rteller/dagtellers/actieradius)
De geschatte actieradius op basis van de kilometerstand en de r esterende
hoeveelheid brandstof kunnen worden weergegeven. ( →Blz. 218)
Weergave gemiddeld brandstofverbruik
Het gemiddelde elektriciteits- en brandstofverbruik dat is geko ppeld aan
de weergave van de kilometerstand kan worden weergegeven.
( →Blz. 218)
Subscherm (wanneer RSA en snelheidsbegrenzer zijn uitgescha-
keld)
Informatie, zoals de hybridesysteemindicator en het actuele bra ndstofver-
bruik, kan worden weergegeven. ( →Blz. 220)
Subscherm (wanneer RSA en/of snelheidsbegrenzer zijn ingescha-
keld)
Geeft informatie met betrekking tot de RSA* of de snelheidsbegrenzer
weer. ( →Blz. 433, 455)
*: Wanneer RSA-informatie wordt weergegeven op het scherm van he t
multi-informatiedisplay ( →Blz. 250), wordt geen RSA-informatie weerge-
geven op het subscherm.
1
2
3
4
5
6
7
PRIUS PHV_OM_OM47C78E_(EE).boo k Page 217 Wednesday, April 3, 2019 10:55 AM

2183. Instrumentenpaneel
PRIUS PHV_OM_OM47C78E_(EE)
Telkens wanneer wordt ingedrukt, wijzigt de weergave van de
kilometerstand en het brandstofverbruik in de volgende volgorde van
1 t/m 7.
Weergave kilometerstand
Weergave gemiddeld brand-
stofverbruik
Nadat 1 t/m 7 zijn weergegeven,
wordt 1 weer weergegeven.
Het weergegeven gemiddelde
brandstofverbruik is een globale
waarde.
Schakelen tussen de weergave van de kilometerstand en de
weergave van het gemiddelde brandstofverbruik
1
2
PRIUS PHV_OM_OM47C78E_(EE).boo k Page 218 Wednesday, April 3, 2019 10:55 AM

2193. Instrumentenpaneel
3
Instrumentenpaneel
PRIUS PHV_OM_OM47C78E_(EE)

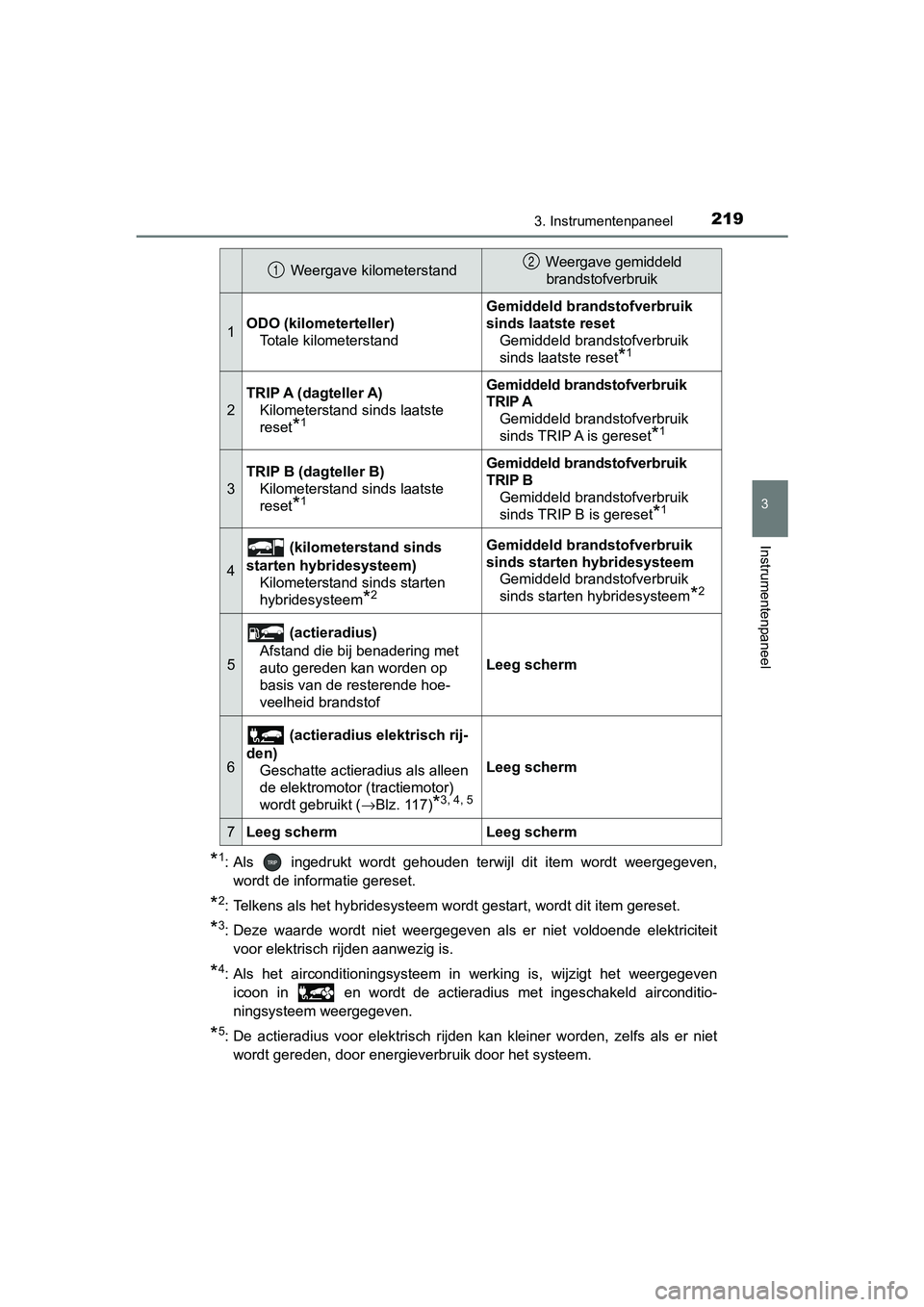

*1: Als ingedrukt wordt gehouden terwijl dit item wordt weergegeven,
wordt de informatie gereset.
*2: Telkens als het hybridesysteem wordt gestart, wordt dit item g ereset.
*3: Deze waarde wordt niet weergegeven als er niet voldoende elekt riciteit
voor elektrisch rijden aanwezig is.
*4: Als het airconditioningsysteem in werking is, wijzigt het weer gegeven
icoon in en wordt de actieradius met ingeschakeld airconditio-
ningsysteem weergegeven.
*5: De actieradius voor elektrisch rijden kan kleiner worden, zelf s als er niet
wordt gereden, door energieverbruik door het systeem.
Weergave kilometerstand Weergave gemiddeld brandstofverbruik
1ODO (kilometerteller)
Totale kilometerstand
Gemiddeld brandstofverbruik
sinds laatste resetGemiddeld brandstofverbruik
sinds laatste reset
*1
2
TRIP A (dagteller A)Kilometerstand sinds laatste
reset
*1
Gemiddeld brandstofverbruik
TRIP AGemiddeld brandstofverbruik
sinds TRIP A is gereset
*1
3
TRIP B (dagteller B)Kilometerstand sinds laatste
reset
*1
Gemiddeld brandstofverbruik
TRIP BGemiddeld brandstofverbruik
sinds TRIP B is gereset
*1
4
(kilometerstand sinds
starten hybridesysteem) Kilometerstand sinds starten
hybridesysteem
*2
Gemiddeld brandstofverbruik
sinds starten hybridesysteemGemiddeld brandstofverbruik
sinds starten hybridesysteem
*2
5
(actieradius)
Afstand die bij benadering met
auto gereden kan worden op
basis van de resterende hoe-
veelheid brandstof
Leeg scherm
6
(actieradius elektrisch rij-
den) Geschatte actieradius als alleen
de elektromotor (tractiemotor)
wordt gebruikt ( →Blz. 117)
*3, 4, 5
Leeg scherm
7Leeg schermLeeg scherm
12
PRIUS PHV_OM_OM47C78E_(EE).boo k Page 219 Wednesday, April 3, 2019 10:55 AM

2203. Instrumentenpaneel
PRIUS PHV_OM_OM47C78E_(EE)

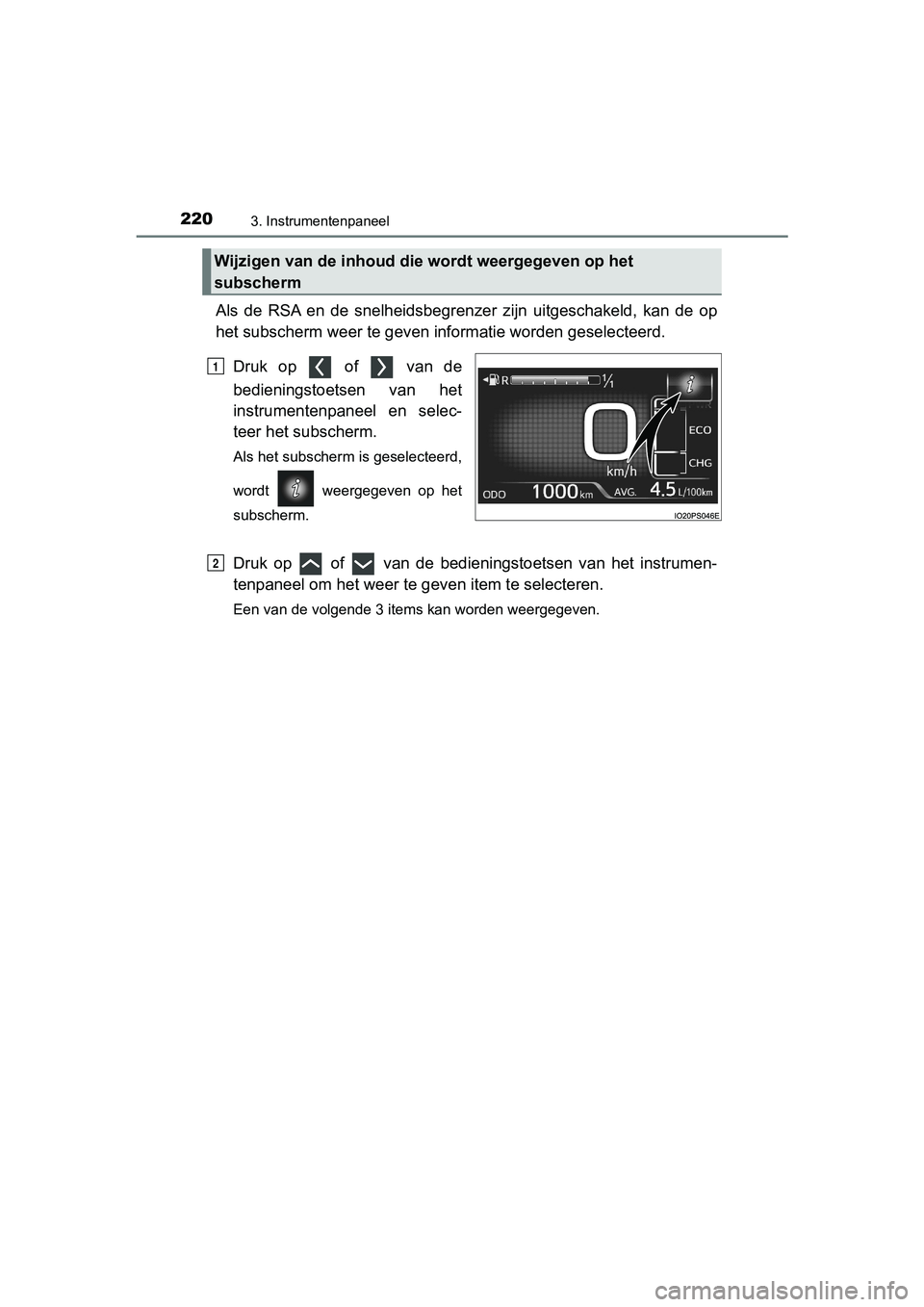

Als de RSA en de snelheidsbegrenzer zijn uitgeschakeld, kan de op
het subscherm weer te geven in formatie worden geselecteerd.
Druk op of van de
bedieningstoetsen van het
instrumentenpaneel en selec-
teer het subscherm.
Als het subscherm is geselecteerd,
wordt weergegeven op het
subscherm.
Druk op of van de bedieningstoetsen van het instrumen-
tenpaneel om het weer te geven item te selecteren.
Een van de volgende 3 items kan worden weergegeven.
Wijzigen van de inhoud die wordt weergegeven op het
subscherm
1
2
PRIUS PHV_OM_OM47C78E_(EE).boo k Page 220 Wednesday, April 3, 2019 10:55 AM

2213. Instrumentenpaneel
3
Instrumentenpaneel
PRIUS PHV_OM_OM47C78E_(EE)

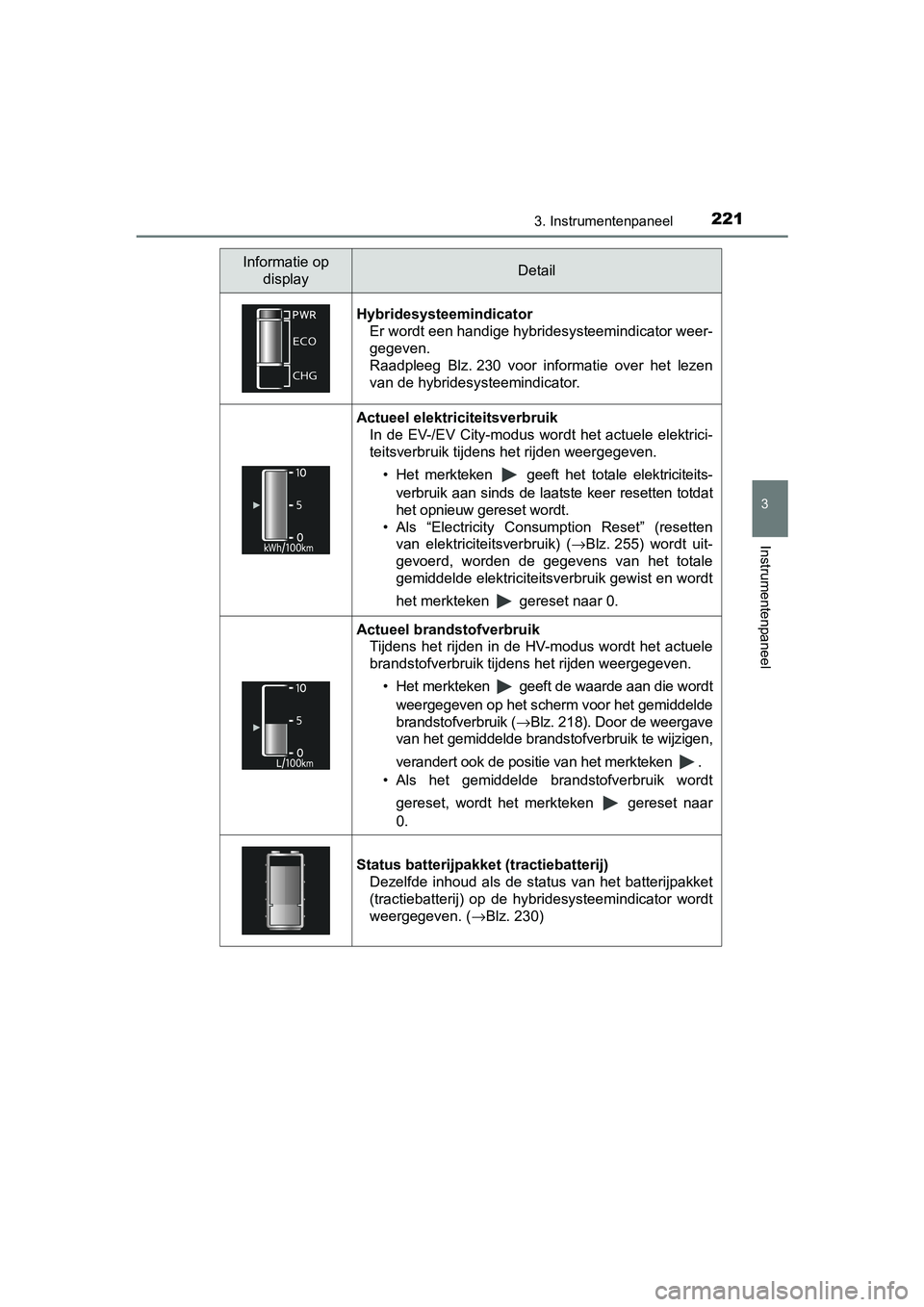

Informatie op displayDetail
Hybridesysteemindicator Er wordt een handige hybridesysteemindicator weer-
gegeven.
Raadpleeg Blz. 230 voor informatie over het lezen
van de hybridesysteemindicator.
Actueel elektriciteitsverbruikIn de EV-/EV City-modus wordt het actuele elektrici-
teitsverbruik tijdens het rijden weergegeven.
• Het merkteken geeft het totale elektriciteits-verbruik aan sinds de laatste keer resetten totdat
het opnieuw gereset wordt.
• Als “Electricity Consumption Reset” (resetten van elektriciteitsverbruik) ( →Blz. 255) wordt uit-
gevoerd, worden de gegevens van het totale
gemiddelde elektriciteitsverbruik gewist en wordt
het merkteken gereset naar 0.
Actueel brandstofverbruik Tijdens het rijden in de HV-modus wordt het actuele
brandstofverbruik tijdens het rijden weergegeven.
• Het merkteken geeft de waarde aan die wordtweergegeven op het scherm voor het gemiddelde
brandstofverbruik ( →Blz. 218). Door de weergave
van het gemiddelde brandstofverbruik te wijzigen,
verandert ook de positie van het merkteken .
• Als het gemiddelde brandstofverbruik wordt
gereset, wordt het merkteken gereset naar
0.
Status batterijpakket (tractiebatterij) Dezelfde inhoud als de status van het batterijpakket
(tractiebatterij) op de hybridesysteemindicator wordt
weergegeven. ( →Blz. 230)
PRIUS PHV_OM_OM47C78E_(EE).boo k Page 221 Wednesday, April 3, 2019 10:55 AM

2223. Instrumentenpaneel
PRIUS PHV_OM_OM47C78E_(EE)

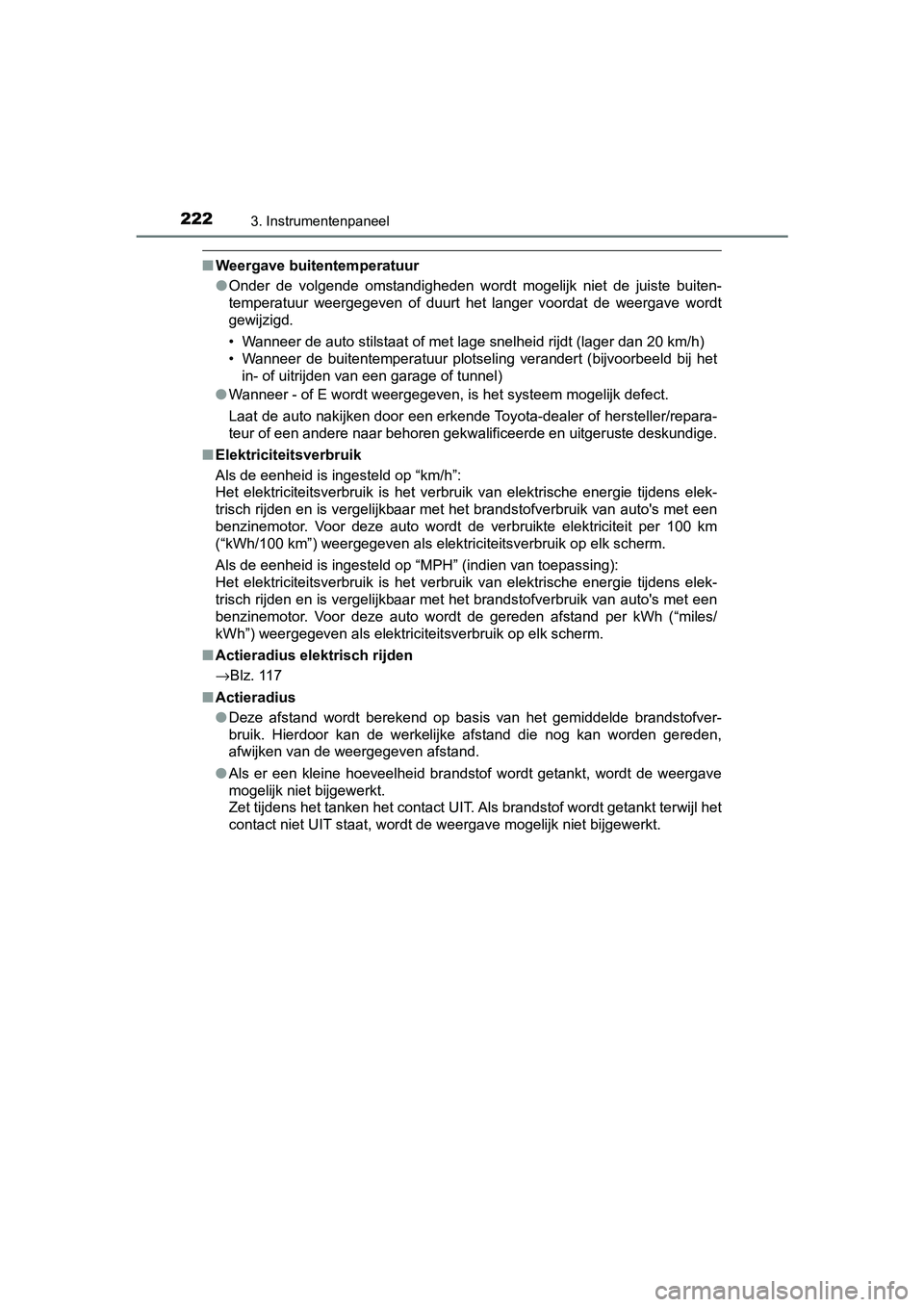

■Weergave buitentemperatuur
●Onder de volgende omstandigheden wordt mogelijk niet de juiste buiten-
temperatuur weergegeven of duurt het langer voordat de weergave wordt
gewijzigd.
• Wanneer de auto stilstaat of met lage snelheid rijdt (lager da n 20 km/h)
• Wanneer de buitentemperatuur plotseling verandert (bijvoorbeel d bij het
in- of uitrijden van een garage of tunnel)
● Wanneer - of E wordt weergegeven, is het systeem mogelijk defec t.
Laat de auto nakijken door een erkende Toyota-dealer of herstel ler/repara-
teur of een andere naar behoren gekwalificeerde en uitgeruste d eskundige.
■ Elektriciteitsverbruik
Als de eenheid is ingesteld op “km/h”:
Het elektriciteitsverbruik is het verbruik van elektrische energie tijdens elek-
trisch rijden en is vergelijkbaar met het brandstofverbruik van auto's met een
benzinemotor. Voor deze auto wordt de verbruikte elektriciteit per 100 km
(“kWh/100 km”) weergegeven als elektriciteitsverbruik op elk sc herm.
Als de eenheid is ingesteld op “MPH” (indien van toepassing):
Het elektriciteitsverbruik is het verbruik van elektrische energie tijdens elek-
trisch rijden en is vergelijkbaar met het brandstofverbruik van auto's met een
benzinemotor. Voor deze auto wordt de gereden afstand per kWh ( “miles/
kWh”) weergegeven als elektriciteitsverbruik op elk scherm.
■ Actieradius elektrisch rijden
→Blz. 117
■ Actieradius
●Deze afstand wordt berekend op basis van het gemiddelde brandst ofver-
bruik. Hierdoor kan de werkelijke afstand die nog kan worden ge reden,
afwijken van de weergegeven afstand.
● Als er een kleine hoeveelheid brandstof wordt getankt, wordt de weergave
mogelijk niet bijgewerkt.
Zet tijdens het tanken het contact UIT. Als brandstof wordt get ankt terwijl het
contact niet UIT staat, wordt de weergave mogelijk niet bijgewe rkt.
PRIUS PHV_OM_OM47C78E_(EE).book Page 222 Wednesday, April 3, 2019 10:55 AM

2233. Instrumentenpaneel
3
Instrumentenpaneel
PRIUS PHV_OM_OM47C78E_(EE)■
Wijzigen van de rijmodus ( →Blz. 453)
*: De animatie die wordt weergegeven als de rijmodus wordt gewijzigd, kan
worden uitgeschakeld in de “Meter Customize”-instellingen (pers oonlijke
voorkeursinstellingen instrumentenpaneel). ( →Blz. 254)
Als de rijmodus wordt gewijzigd, veran-
dert de rijmodusindicator en wordt een
animatie
* weergegeven op het multi-
informatiedisplay.
Tevens verandert de achtergrondkleur
van het hoofdscherm, de energiemonitor
( →Blz. 227) en de hybridesysteemindica-
tor ( →Blz. 230) als volgt.
RijmodiAchtergrondkleur
Normale modus Groen
POWER-modusRood
ECO-rijmodusBlauw
PRIUS PHV_OM_OM47C78E_(EE).boo k Page 223 Wednesday, April 3, 2019 10:55 AM
