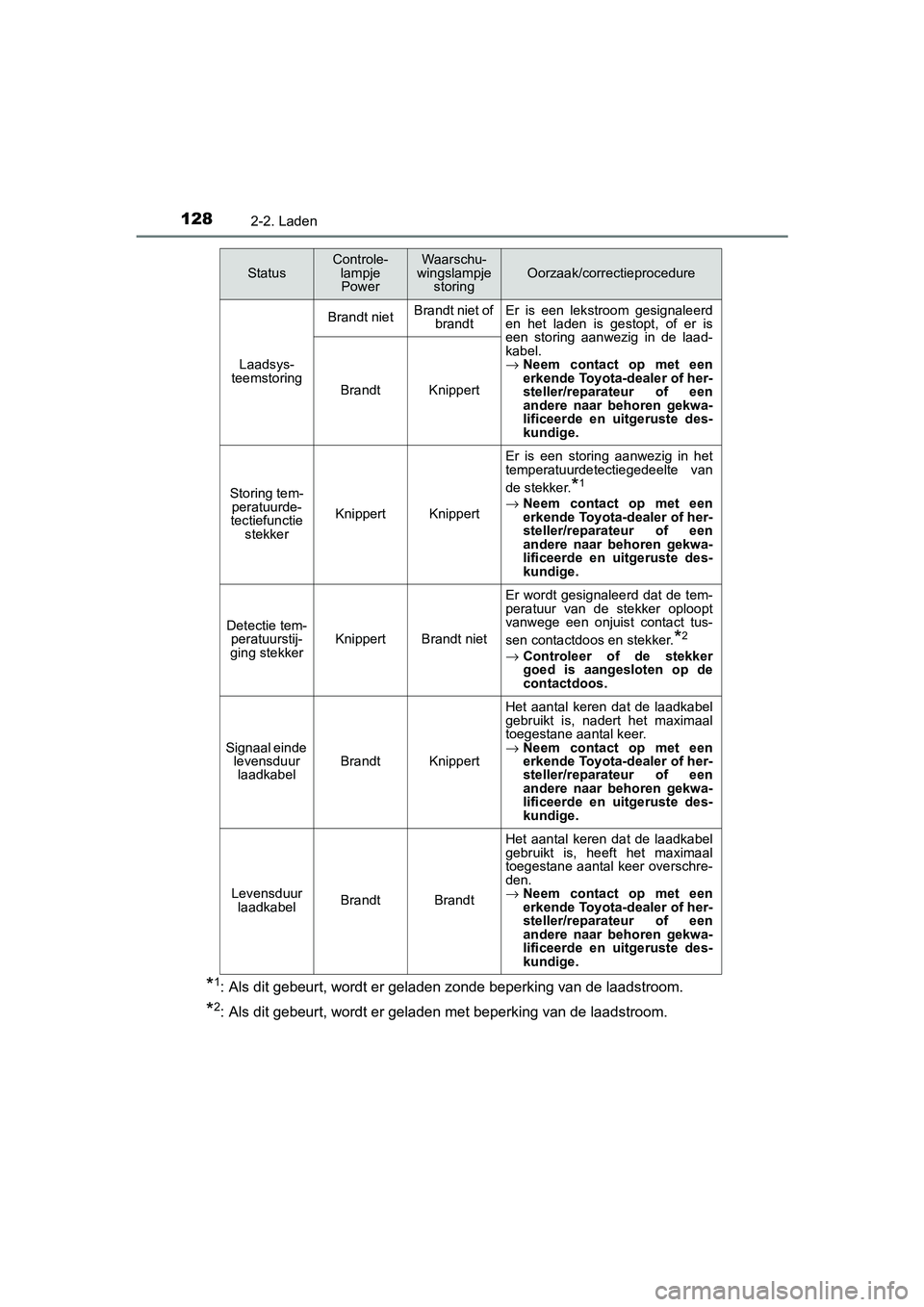

1282-2. Laden
PRIUS PHV_OM_OM47C78E_(EE)
*1: Als dit gebeurt, wordt er geladen zonde beperking van de laadstroom.
*2: Als dit gebeurt, wordt er geladen met beperking van de laadstroom.
StatusControle-
lampje PowerWaarschu-
wingslampje storingOorzaak/correctieprocedure
Laadsys-
teemstoring Brandt niet
Brandt niet of
brandt Er is een lekstroom gesignaleerd
en het laden is gestopt, of er is
een storing aanwezig in de laad-
kabel.
→
Neem contact op met een
erkende Toyota-dealer of her-
steller/reparateur of een
andere naar behoren gekwa-
lificeerde en uitgeruste des-
kundige.
Brandt Knippert
Storing tem-
peratuurde-
tectiefunctie stekker
KnippertKnippert
Er is een storing aanwezig in het
temperatuurdetectiegedeelte van
de stekker.
*1
→ Neem contact op met een
erkende Toyota-dealer of her-
steller/reparateur of een
andere naar behoren gekwa-
lificeerde en uitgeruste des-
kundige.
Detectie tem-
peratuurstij-
ging stekkerKnippertBrandt niet
Er wordt gesignaleerd dat de tem-
peratuur van de stekker oploopt
vanwege een onjuist contact tus-
sen contactdoos en stekker.
*2
→ Controleer of de stekker
goed is aangesloten op de
contactdoos.
Signaal einde
levensduur
laadkabelBrandtKnippert
Het aantal keren dat de laadkabel
gebruikt is, nadert het maximaal
toegestane aantal keer.
→ Neem contact op met een
erkende Toyota-dealer of her-
steller/reparateur of een
andere naar behoren gekwa-
lificeerde en uitgeruste des-
kundige.
Levensduur
laadkabelBrandtBrandt
Het aantal keren dat de laadkabel
gebruikt is, heeft het maximaal
toegestane aantal keer overschre-
den.
→ Neem contact op met een
erkende Toyota-dealer of her-
steller/reparateur of een
andere naar behoren gekwa-
lificeerde en uitgeruste des-
kundige.
PRIUS PHV_OM_OM47C78E_(EE).boo k Page 128 Wednesday, April 3, 2019 10:55 AM

1292-2. Laden
2
Plug-in hybridesysteem
PRIUS PHV_OM_OM47C78E_(EE)
Het aansluitsnoer kan worden vervangen aan de hand van de vol-
gende procedure:Leg de laadkabel ( →Blz. 124)
en het vervangende aansluit-
snoer klaar.
Trek de ontgrendelsleutel naar
buiten.
Zorg ervoor dat u de verwijderde
ontgrendelsleutel niet kwijtraakt.
Verwijder de afdekkap van het
aansluitsnoer.
Steek de ontgrendelsleutel in
de uitsparing van het CCID
(Charging Circuit Interrupting
Device, onderbrekingsappa-
raat laadsysteem).
Duw de ontgrendelsleutel in de
richting zoals aangegeven in de
afbeelding.

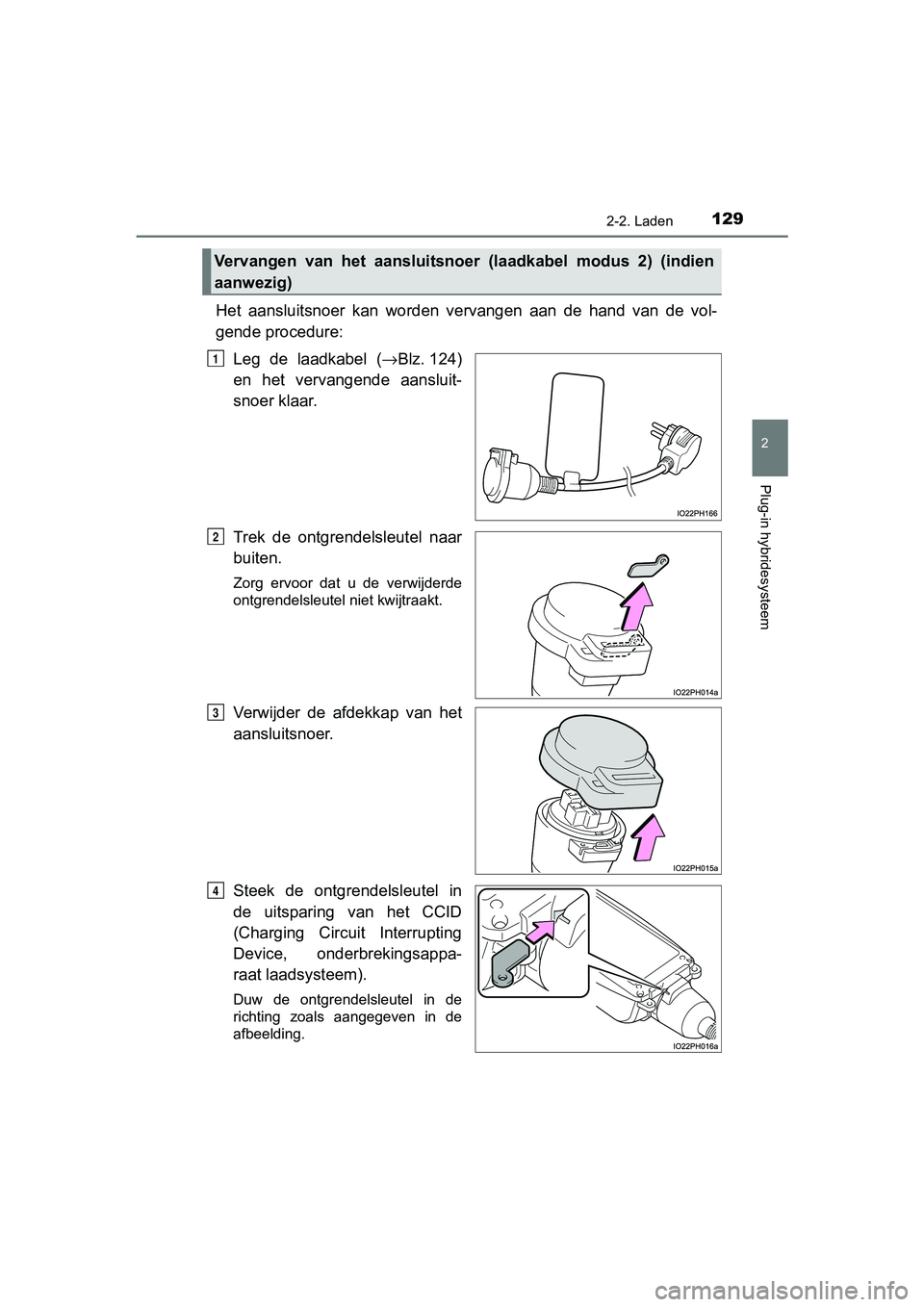

Vervangen van het aansluitsnoe r (laadkabel modus 2) (indien
aanwezig)
1
2
3
4
PRIUS PHV_OM_OM47C78E_(EE).boo k Page 129 Wednesday, April 3, 2019 10:55 AM

1302-2. Laden
PRIUS PHV_OM_OM47C78E_(EE)
Houd de ontgrendelsleutel in de
uitsparing van het CCID (Char-
ging Circuit Interrupting Device,
onderbrekingsapparaat laad-
systeem) en draai de moer van
het aansluitsnoer los om het
snoer te verwijderen.
Verwijder de ontgrendelsleutel
zodra het aansluitsnoer is verwij-
derd.
Laat de auto niet achter als het aansluitsnoer is verwijderd. Als het aan-
sluitsnoer niet geplaatst is, kunnen water of andere verontrein igingen in
het CCID (Charging Circuit Interrupting Device) terechtkomen he tgeen tot
storingen kan leiden.
Breng het uitsteeksel van het
CCID (Charging Circuit Inter-
rupting Device) in lijn met de
groef van het aansluitsnoer,
steek het aansluitsnoer in het
CCID en draai de moer van het
aansluitsnoer vast.
Controleer voor het plaatsen van
het aansluitsnoer of er geen
vreemde voorwerpen op de aan-
sluiting zitten. Verwijder eventueel
aanwezige vreemde voorwerpen.
Anders kunnen water of andere
verontreinigingen in het CCID
(Charging Circuit Interrupting
Device) terechtkomen hetgeen tot
storingen kan leiden.
Draai de moer van het aansluitsnoer in de tegengestelde richting van ver-
wijderen totdat u een klik hoort en het aansluitsnoer vastzit.
Plaats de afdekkap van het aansluitsnoer en de ontgrendelsleute l
op het aansluitsnoer dat verwijderd is.
Plaats de ontgrendelsleutel zorgvuldig in de afdekkap om te voo rkomen
dat u hem kwijtraakt. Controleer ook of de ontgrendelsleutel ni et per onge-
luk uit de afdekkap kan vallen.
Bewaar het aansluitsnoer op een veilige, schone en droge plaats .
5
6
7
PRIUS PHV_OM_OM47C78E_(EE).book Page 130 Wednesday, April 3, 2019 10:55 AM

1312-2. Laden
2
Plug-in hybridesysteem
PRIUS PHV_OM_OM47C78E_(EE)

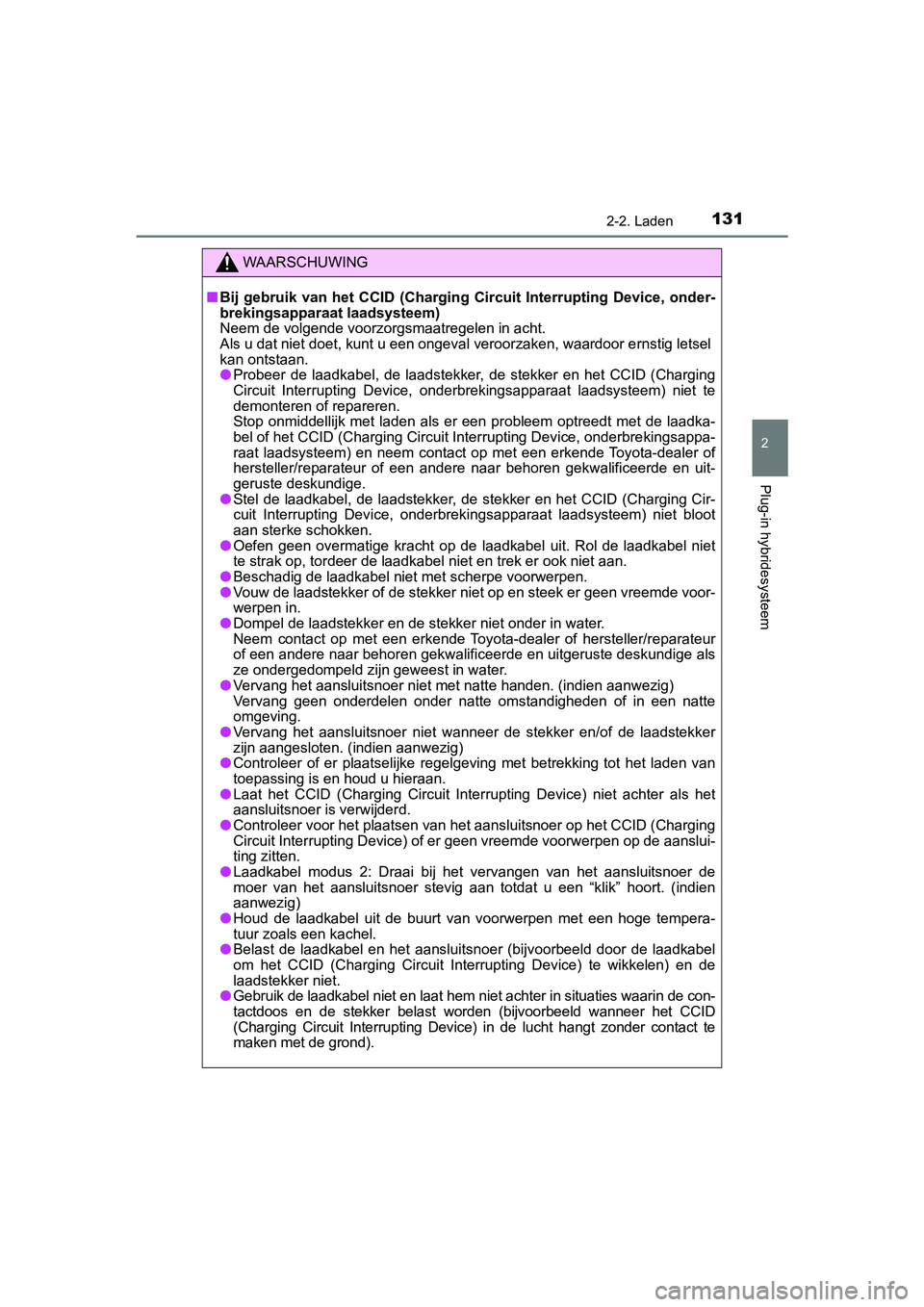

WAARSCHUWING
■Bij gebruik van het CCID (Charging Circuit Interrupting Device, onder-
brekingsapparaat laadsysteem)
Neem de volgende voorzorgsmaatregelen in acht.
Als u dat niet doet, kunt u een ongeval veroorzaken, waardoor e rnstig letsel
kan ontstaan.
● Probeer de laadkabel, de laadstekker, de stekker en het CCID (Charging
Circuit Interrupting Device, onderbrekingsapparaat laadsysteem) niet te
demonteren of repareren.
Stop onmiddellijk met laden als er een probleem optreedt met de laadka-
bel of het CCID (Charging Circuit Interrupting Device, onderbre kingsappa-
raat laadsysteem) en neem contact op met een erkende Toyota-dea ler of
hersteller/reparateur of een andere naar behoren gekwalificeerd e en uit-
geruste deskundige.
● Stel de laadkabel, de laadstekker, de stekker en het CCID (Char ging Cir-
cuit Interrupting Device, onderbrekingsapparaat laadsysteem) ni et bloot
aan sterke schokken.
● Oefen geen overmatige kracht op de laadkabel uit. Rol de laadka bel niet
te strak op, tordeer de laadkabel niet en trek er ook niet aan.
● Beschadig de laadkabel niet met scherpe voorwerpen.
● Vouw de laadstekker of de stekker niet op en steek er geen vree mde voor-
werpen in.
● Dompel de laadstekker en de stekker niet onder in water.
Neem contact op met een erkende Toyota-dealer of hersteller/rep arateur
of een andere naar behoren gekwalificeerde en uitgeruste deskun dige als
ze ondergedompeld zijn geweest in water.
● Vervang het aansluitsnoer niet met natte handen. (indien aanwez ig)
Vervang geen onderdelen onder natte omstandigheden of in een natte
omgeving.
● Vervang het aansluitsnoer niet wanneer de stekker en/of de laad stekker
zijn aangesloten. (indien aanwezig)
● Controleer of er plaatselijke regelgeving met betrekking tot he t laden van
toepassing is en houd u hieraan.
● Laat het CCID (Charging Circuit Interrupting Device) niet achte r als het
aansluitsnoer is verwijderd.
● Controleer voor het plaatsen van het aansluitsnoer op het CCID (Charging
Circuit Interrupting Device) of er geen vreemde voorwerpen op d e aanslui-
ting zitten.
● Laadkabel modus 2: Draai bij het vervangen van het aansluitsnoe r de
moer van het aansluitsnoer stevig aan totdat u een “klik” hoort. (indien
aanwezig)
● Houd de laadkabel uit de buurt van voorwerpen met een hoge tempera-
tuur zoals een kachel.
● Belast de laadkabel en het aansluitsnoer (bijvoorbeeld door de laadkabel
om het CCID (Charging Circuit Interrupting Device) te wikkelen) en de
laadstekker niet.
● Gebruik de laadkabel niet en laat hem niet achter in situaties waarin de con-
tactdoos en de stekker belast worden (bijvoorbeeld wanneer het CCID
(Charging Circuit Interrupting De vice) in de lucht hangt zonder contact te
maken met de grond).
PRIUS PHV_OM_OM47C78E_(EE).boo k Page 131 Wednesday, April 3, 2019 10:55 AM

1322-2. Laden
PRIUS PHV_OM_OM47C78E_(EE)

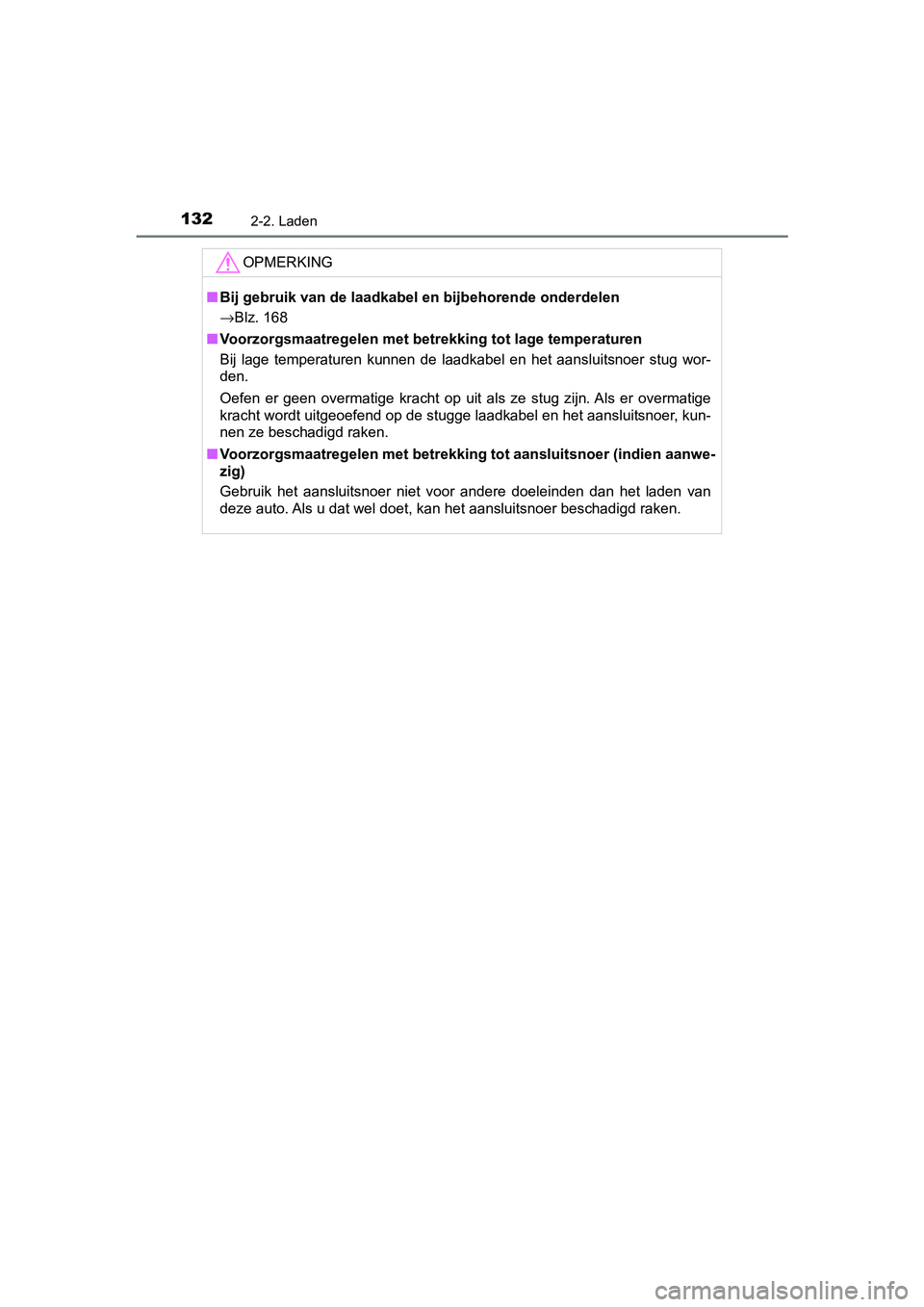

OPMERKING
■Bij gebruik van de laadkabel en bijbehorende onderdelen
→ Blz. 168
■ Voorzorgsmaatregelen met bet rekking tot lage temperaturen
Bij lage temperaturen kunnen de laadkabel en het aansluitsnoer stug wor-
den.
Oefen er geen overmatige kracht op uit als ze stug zijn. Als er overmatige
kracht wordt uitgeoefend op de stugge laadkabel en het aansluit snoer, kun-
nen ze beschadigd raken.
■ Voorzorgsmaatregelen met betrekking tot aansluitsnoer (indien a anwe-
zig)
Gebruik het aansluitsnoer niet voor andere doeleinden dan het laden van
deze auto. Als u dat wel doet, kan het aansluitsnoer beschadigd raken.
PRIUS PHV_OM_OM47C78E_(EE).book Page 132 Wednesday, April 3, 2019 10:55 AM

1332-2. Laden
2
Plug-in hybridesysteem
PRIUS PHV_OM_OM47C78E_(EE)

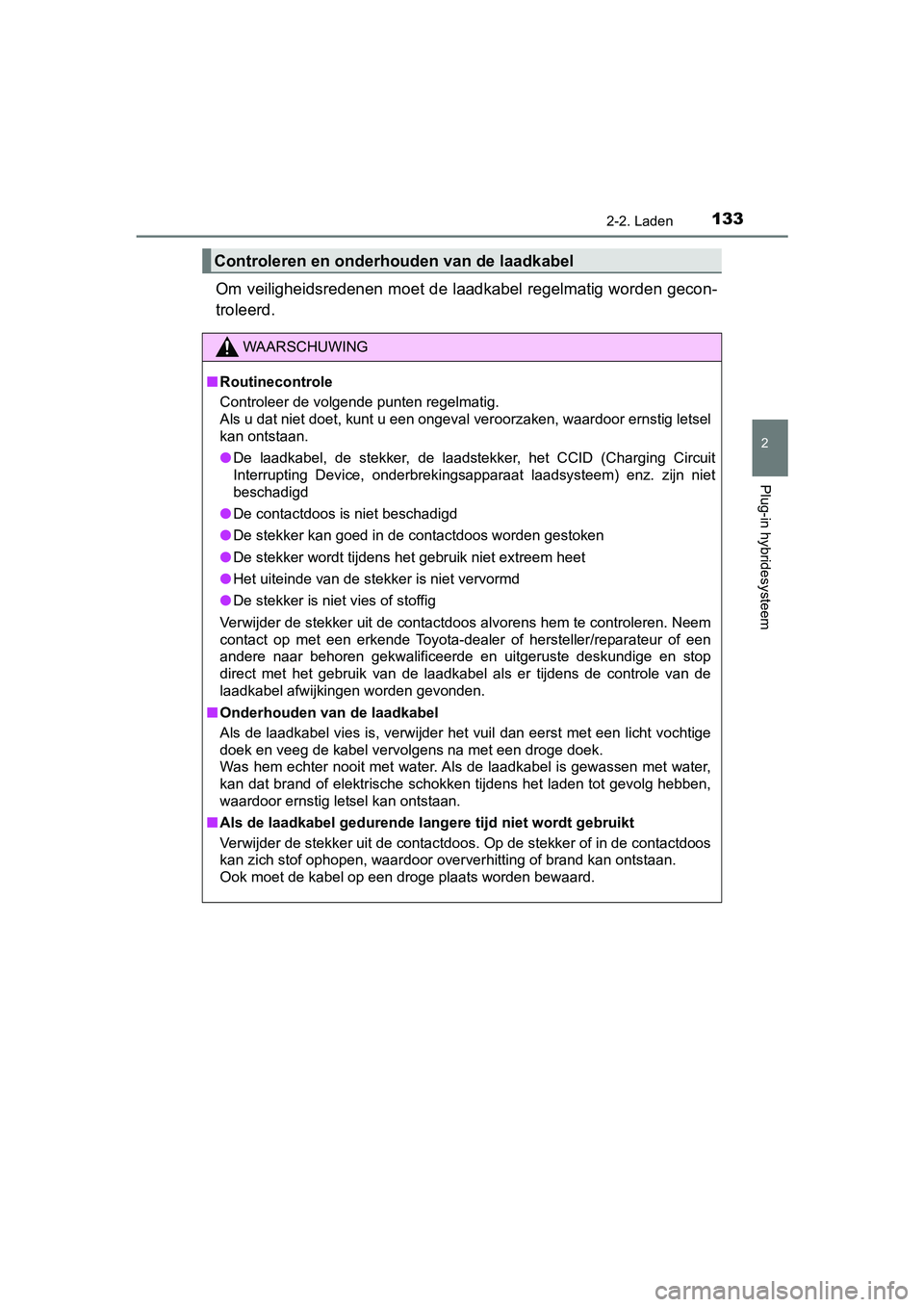

Om veiligheidsredenen moet de laadkabel regelmatig worden gecon-
troleerd.
Controleren en onderhouden van de laadkabel
WAARSCHUWING
■ Routinecontrole
Controleer de volgende punten regelmatig.
Als u dat niet doet, kunt u een ongeval veroorzaken, waardoor e rnstig letsel
kan ontstaan.
● De laadkabel, de stekker, de laadstekker, het CCID (Charging Ci rcuit
Interrupting Device, onderbrekingsapparaat laadsysteem) enz. zi jn niet
beschadigd
● De contactdoos is niet beschadigd
● De stekker kan goed in de contactdoos worden gestoken
● De stekker wordt tijdens het gebruik niet extreem heet
● Het uiteinde van de stekker is niet vervormd
● De stekker is niet vies of stoffig
Verwijder de stekker uit de contactdoos alvorens hem te control eren. Neem
contact op met een erkende Toyota-dealer of hersteller/reparate ur of een
andere naar behoren gekwalificeerde en uitgeruste deskundige en stop
direct met het gebruik van de laadkabel als er tijdens de contr ole van de
laadkabel afwijkingen worden gevonden.
■ Onderhouden van de laadkabel
Als de laadkabel vies is, verwijder het vuil dan eerst met een licht vochtige
doek en veeg de kabel vervolgens na met een droge doek.
Was hem echter nooit met water. Als de laadkabel is gewassen me t water,
kan dat brand of elektrische schokken tijdens het laden tot gevolg hebben,
waardoor ernstig letsel kan ontstaan.
■ Als de laadkabel gedurende lan gere tijd niet wordt gebruikt
Verwijder de stekker uit de contactdoos. Op de stekker of in de contactdoos
kan zich stof ophopen, waardoor oververhitting of brand kan ontstaan.
Ook moet de kabel op een droge plaats worden bewaard.
PRIUS PHV_OM_OM47C78E_(EE).boo k Page 133 Wednesday, April 3, 2019 10:55 AM

1342-2. Laden
PRIUS PHV_OM_OM47C78E_(EE)

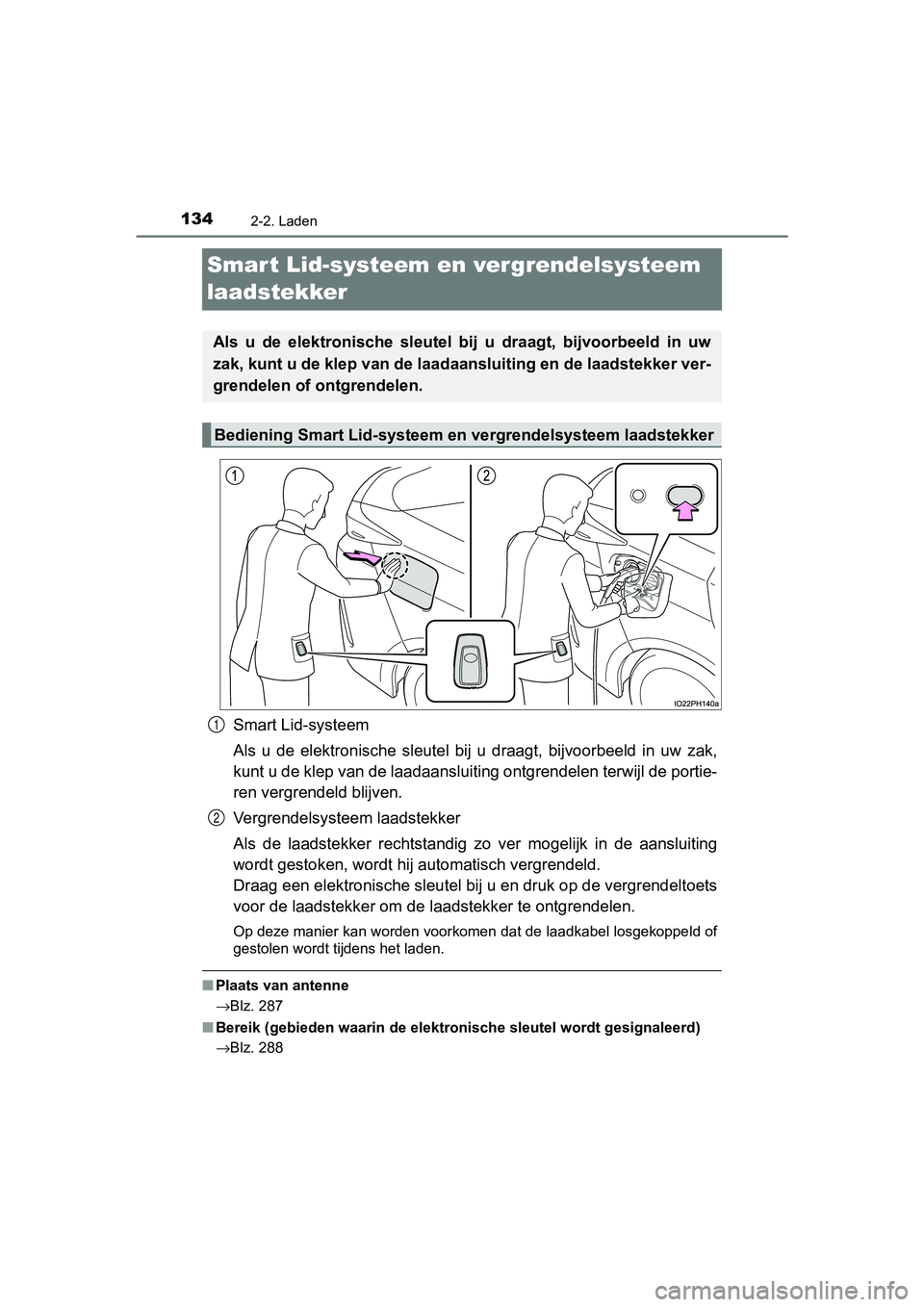

Smart Lid-systeem en vergrendelsysteem
laadstekker
Smart Lid-systeem
Als u de elektronische sleutel bij u draagt, bijvoorbeeld in uw zak,
kunt u de klep van de laadaansluiting ontgrendelen terwijl de p ortie-
ren vergrendeld blijven.
Vergrendelsysteem laadstekker
Als de laadstekker rechtstandig zo ver mogelijk in de aansluiting
wordt gestoken, wordt hij automatisch vergrendeld.
Draag een elektronische sleutel b ij u en druk op de vergrendeltoets
voor de laadstekker om de laadstekker te ontgrendelen.
Op deze manier kan worden voorkomen dat de laadkabel losgekoppe ld of
gestolen wordt tijdens het laden.
■ Plaats van antenne
→Blz. 287
■ Bereik (gebieden waarin de elektronische sleutel wordt gesignal eerd)
→Blz. 288
Als u de elektronische sleutel bij u draagt, bijvoorbeeld in uw
zak, kunt u de klep van de laad aansluiting en de laadstekker ver-
grendelen of ontgrendelen.
Bediening Smart Lid-systeem e n vergrendelsysteem laadstekker
1
2
PRIUS PHV_OM_OM47C78E_(EE).boo k Page 134 Wednesday, April 3, 2019 10:55 AM

1352-2. Laden
2
Plug-in hybridesysteem
PRIUS PHV_OM_OM47C78E_(EE)■

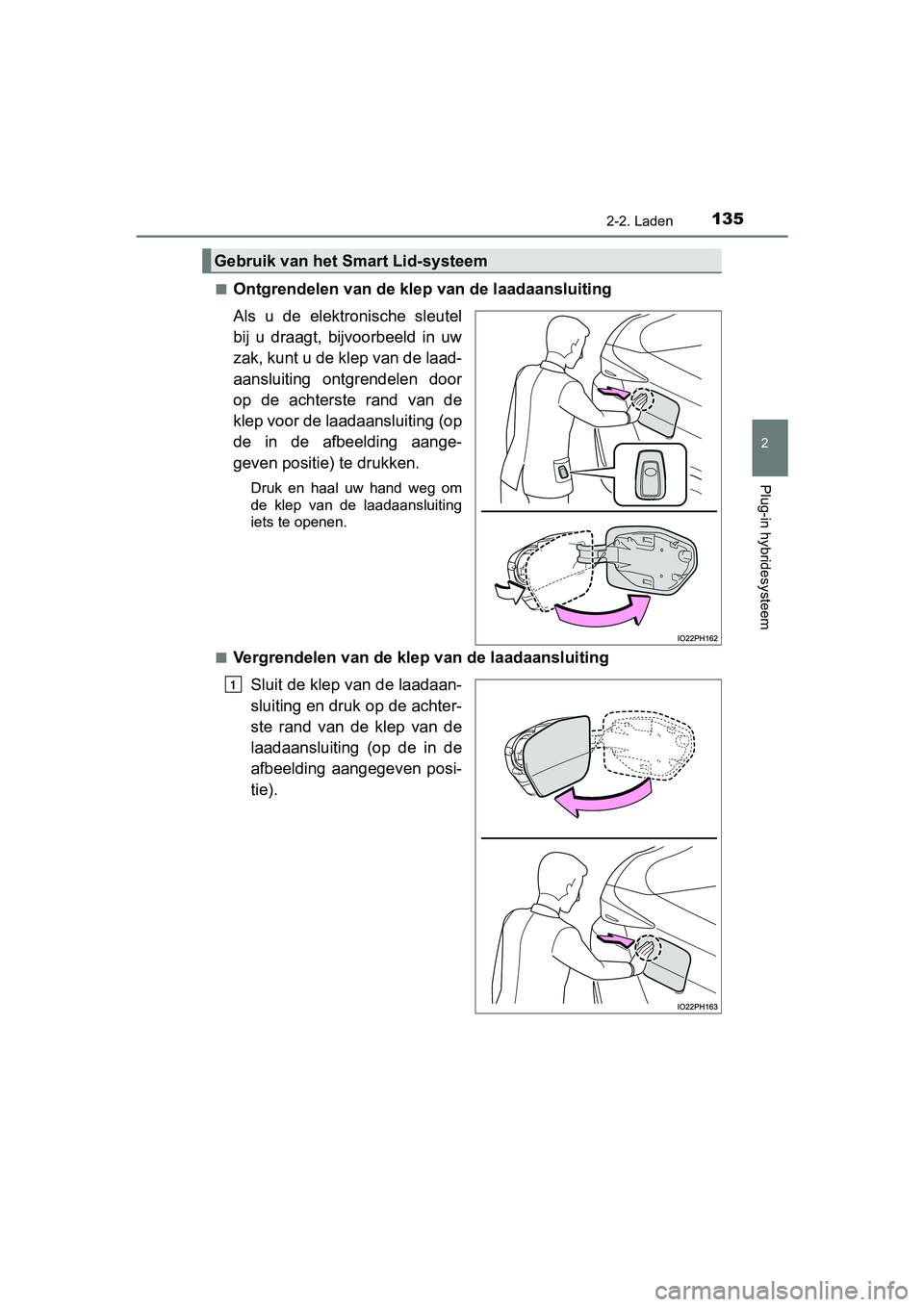

Ontgrendelen van de klep
van de laadaansluiting
Als u de elektronische sleutel
bij u draagt, bijvoorbeeld in uw
zak, kunt u de klep van de laad-
aansluiting ontgrendelen door
op de achterste rand van de
klep voor de laadaansluiting (op
de in de afbeelding aange-
geven positie) te drukken.
Druk en haal uw hand weg om
de klep van de laadaansluiting
iets te openen.
■
Vergrendelen van de klep van de laadaansluiting Sluit de klep van de laadaan-
sluiting en druk op de achter-
ste rand van de klep van de
laadaansluiting (op de in de
afbeelding aangegeven posi-
tie).
Gebruik van het Smart Lid-systeem
1
PRIUS PHV_OM_OM47C78E_(EE).boo k Page 135 Wednesday, April 3, 2019 10:55 AM
